4-1. Vor Antritt der Fahrt
Fahren
Meereshöhe ermittelt. Beachten Sie, dass
Motorleistung und zulässige Anhängelast in
großer Höhe geringer sind.
1 511 mm
2 513 mm
3 855 mm
4 768 mm
5 335 mm
6 30 mm
7 396 mm
■Informationen zu Reifen
●Erhöhen Sie den Reifenfülldruck um 20,0
kPa (0,2 kgf/cm2 oder bar) gegenüber dem empfohlenen Wert beim Fahren mit
Anhänger. ( S.470)
●Erhöhen Sie den Luftdruck der Anhänger-
reifen entsprechend dem Gesamtgewicht des Anhängers und entsprechend den vom Hersteller des Anhängers empfohle-
nen Werten.
■Anhängerbeleuchtung
Wenden Sie sich zur Installation einer Anhängerbeleuchtung an einen Toyota-Ver-tragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb, da bei einer falschen Montage die Beleuchtungsanlage des Fahrzeugs
beschädigt werden kann. Beachten Sie bei
WARNUNG
■Wenn das zulässige Gesamtgewicht des Fahrzeugs oder die maximal zulässige Achslast überschritten
wird
Das Nichtbeachten dieser Vorsichtsmaß- nahme kann zu einem Unfall mit tödlichen oder lebensgefährlichen Verletzungen füh-
ren.
●Erhöhen Sie den Reifenfülldruck um
weitere 20,0 kPa (0,2 kgf/cm2 oder bar) gegenüber dem empfohlenen Reifenfüll-
druck. ( S.470)
●Überschreiten Sie nicht die Geschwin- digkeitsbegrenzung für Anhängerbetrieb
in geschlossenen Ortschaften bzw. eine Geschwindigkeit von 100 km/h, je nach-dem, welcher Wert niedriger ist.
Einbaulage von Anhängerkup-
plung und Kugelkopf

176

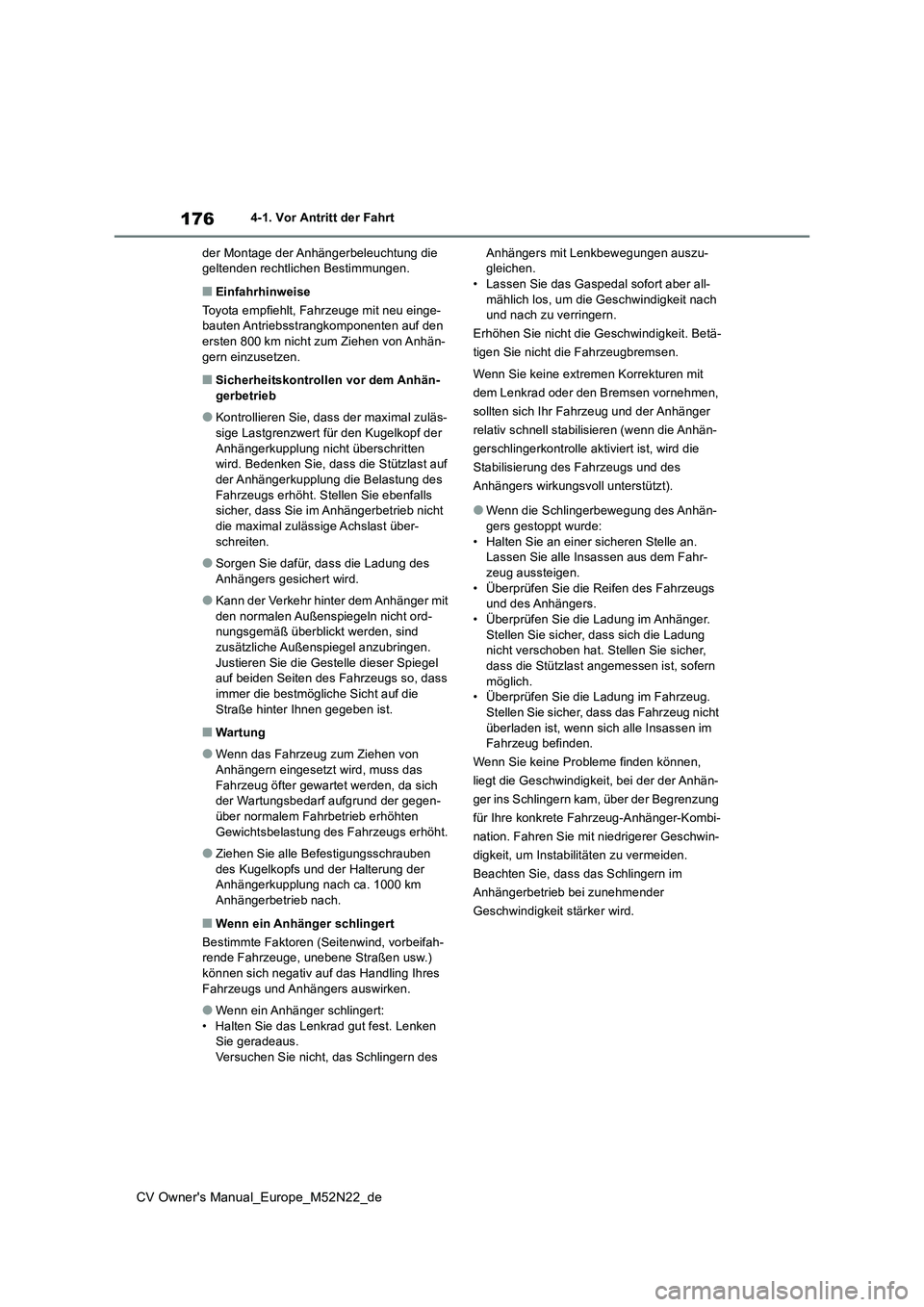

CV Owner's Manual_Europe_M52N22_de
4-1. Vor Antritt der Fahrt
der Montage der Anhängerbeleuchtung die geltenden rechtlichen Bestimmungen.
■Einfahrhinweise
Toyota empfiehlt, Fahrzeuge mit neu einge- bauten Antriebsstrangkomponenten auf den
ersten 800 km nicht zum Ziehen von Anhän- gern einzusetzen.
■Sicherheitskontrollen vor dem Anhän-gerbetrieb
●Kontrollieren Sie, dass der maximal zuläs-sige Lastgrenzwert für den Kugelkopf der
Anhängerkupplung nicht überschritten wird. Bedenken Sie, dass die Stützlast auf der Anhängerkupplung die Belastung des
Fahrzeugs erhöht. Stellen Sie ebenfalls sicher, dass Sie im Anhängerbetrieb nicht die maximal zulässige Achslast über-
schreiten.
●Sorgen Sie dafür, dass die Ladung des
Anhängers gesichert wird.
●Kann der Verkehr hinter dem Anhänger mit
den normalen Außenspiegeln nicht ord- nungsgemäß überblickt werden, sind zusätzliche Außenspiegel anzubringen.
Justieren Sie die Gestelle dieser Spiegel auf beiden Seiten des Fahrzeugs so, dass immer die bestmögliche Sicht auf die
Straße hinter Ihnen gegeben ist.
■Wart ung
●Wenn das Fahrzeug zum Ziehen von
Anhängern eingesetzt wird, muss das Fahrzeug öfter gewartet werden, da sich der Wartungsbedarf aufgrund der gegen-
über normalem Fahrbetrieb erhöhten Gewichtsbelastung des Fahrzeugs erhöht.
●Ziehen Sie alle Befestigungsschrauben des Kugelkopfs und der Halterung der Anhängerkupplung nach ca. 1000 km
Anhängerbetrieb nach.
■Wenn ein Anhänger schlingert
Bestimmte Faktoren (Seitenwind, vorbeifah- rende Fahrzeuge, unebene Straßen usw.) können sich negativ auf das Handling Ihres
Fahrzeugs und Anhängers auswirken.
●Wenn ein Anhänger schlingert:
• Halten Sie das Lenkrad gut fest. Lenken Sie geradeaus.Versuchen Sie nicht, das Schlingern des
Anhängers mit Lenkbewegungen auszu- gleichen.• Lassen Sie das Gaspedal sofort aber all-
mählich los, um die Geschwindigkeit nach und nach zu verringern.
Erhöhen Sie nicht die Geschwindigkeit. Betä-
tigen Sie nicht die Fahrzeugbremsen.
Wenn Sie keine extremen Korrekturen mit
dem Lenkrad oder den Bremsen vornehmen,
sollten sich Ihr Fahrzeug und der Anhänger
relativ schnell stabilisieren (wenn die Anhän-
gerschlingerkontrolle aktiviert ist, wird die
Stabilisierung des Fahrzeugs und des
Anhängers wirkungsvoll unterstützt).
●Wenn die Schlingerbewegung des Anhän- gers gestoppt wurde:
• Halten Sie an einer sicheren Stelle an. Lassen Sie alle Insassen aus dem Fahr-zeug aussteigen.
• Überprüfen Sie die Reifen des Fahrzeugs und des Anhängers.• Überprüfen Sie die Ladung im Anhänger.
Stellen Sie sicher, dass sich die Ladung nicht verschoben hat. Stellen Sie sicher, dass die Stützlast angemessen ist, sofern
möglich. • Überprüfen Sie die Ladung im Fahrzeug.Stellen Sie sicher, dass das Fahrzeug nicht
überladen ist, wenn sich alle Insassen im Fahrzeug befinden.
Wenn Sie keine Probleme finden können,
liegt die Geschwindigkeit, bei der der Anhän-
ger ins Schlingern kam, über der Begrenzung
für Ihre konkrete Fahrzeug-Anhänger-Kombi-
nation. Fahren Sie mit niedrigerer Geschwin-
digkeit, um Instabilitäten zu vermeiden.
Beachten Sie, dass das Schlingern im
Anhängerbetrieb bei zunehmender
Geschwindigkeit stärker wird.

177
4

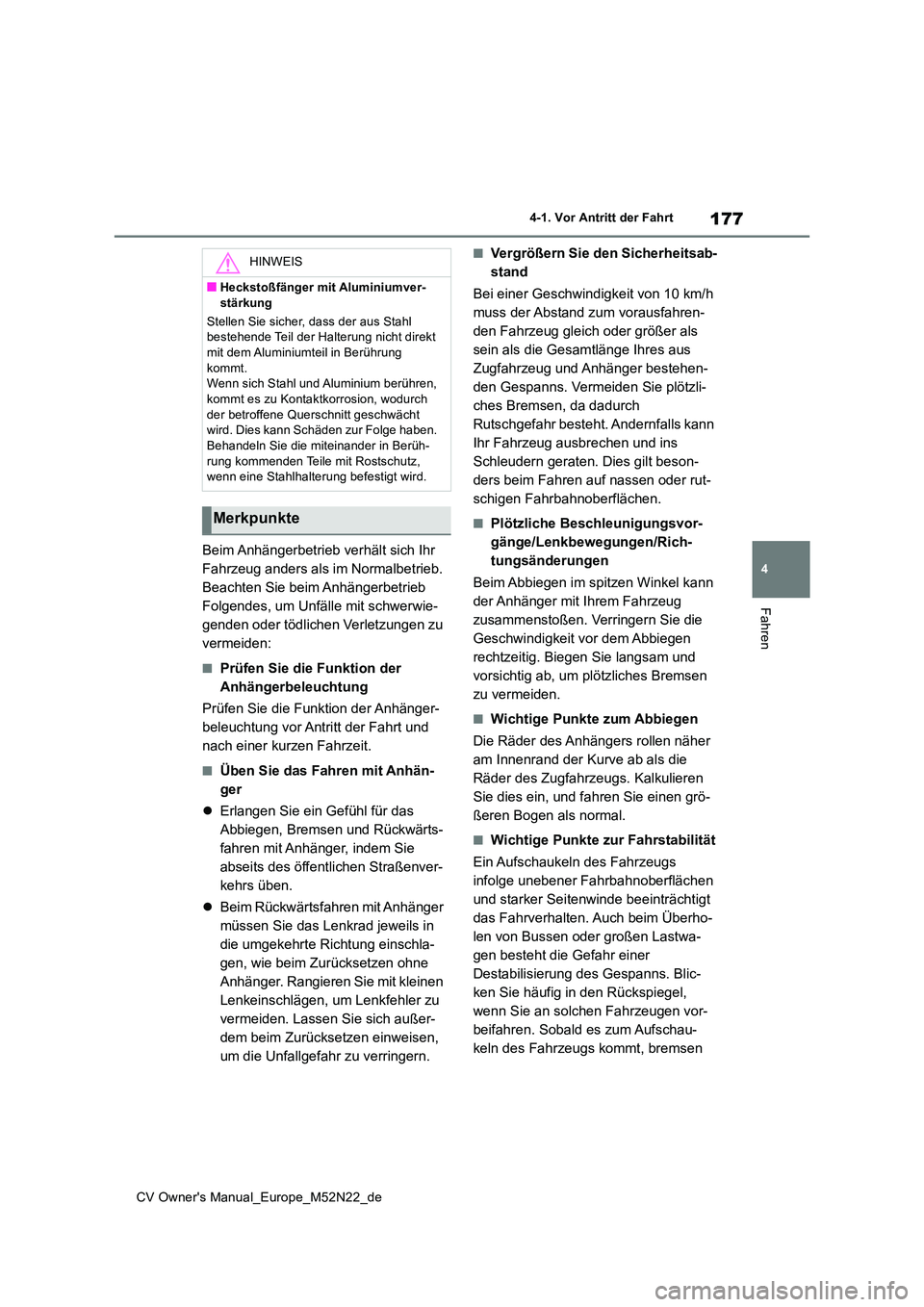

CV Owner's Manual_Europe_M52N22_de
4-1. Vor Antritt der Fahrt
Fahren
Beim Anhängerbetrieb verhält sich Ihr
Fahrzeug anders als im Normalbetrieb.
Beachten Sie beim Anhängerbetrieb
Folgendes, um Unfälle mit schwerwie-
genden oder tödlichen Verletzungen zu
vermeiden:
■Prüfen Sie die Funktion der
Anhängerbeleuchtung
Prüfen Sie die Funktion der Anhänger-
beleuchtung vor Antritt der Fahrt und
nach einer kurzen Fahrzeit.
■Üben Sie das Fahren mit Anhän-
ger
 Erlangen Sie ein Gefühl für das
Abbiegen, Bremsen und Rückwärts-
fahren mit Anhänger, indem Sie
abseits des öffentlichen Straßenver-
kehrs üben.
 Beim Rückwärtsfahren mit Anhänger
müssen Sie das Lenkrad jeweils in
die umgekehrte Richtung einschla-
gen, wie beim Zurücksetzen ohne
Anhänger. Rangieren Sie mit kleinen
Lenkeinschlägen, um Lenkfehler zu
vermeiden. Lassen Sie sich außer-
dem beim Zurücksetzen einweisen,
um die Unfallgefahr zu verringern.
■Vergrößern Sie den Sicherheitsab-
stand
Bei einer Geschwindigkeit von 10 km/h
muss der Abstand zum vorausfahren-
den Fahrzeug gleich oder größer als
sein als die Gesamtlänge Ihres aus
Zugfahrzeug und Anhänger bestehen-
den Gespanns. Vermeiden Sie plötzli-
ches Bremsen, da dadurch
Rutschgefahr besteht. Andernfalls kann
Ihr Fahrzeug ausbrechen und ins
Schleudern geraten. Dies gilt beson-
ders beim Fahren auf nassen oder rut-
schigen Fahrbahnoberflächen.
■Plötzliche Beschleunigungsvor-
gänge/Lenkbewegungen/Rich-
tungsänderungen
Beim Abbiegen im spitzen Winkel kann
der Anhänger mit Ihrem Fahrzeug
zusammenstoßen. Verringern Sie die
Geschwindigkeit vor dem Abbiegen
rechtzeitig. Biegen Sie langsam und
vorsichtig ab, um plötzliches Bremsen
zu vermeiden.
■Wichtige Punkte zum Abbiegen
Die Räder des Anhängers rollen näher
am Innenrand der Kurve ab als die
Räder des Zugfahrzeugs. Kalkulieren
Sie dies ein, und fahren Sie einen grö-
ßeren Bogen als normal.
■Wichtige Punkte zur Fahrstabilität
Ein Aufschaukeln des Fahrzeugs
infolge unebener Fahrbahnoberflächen
und starker Seitenwinde beeinträchtigt
das Fahrverhalten. Auch beim Überho-
len von Bussen oder großen Lastwa-
gen besteht die Gefahr einer
Destabilisierung des Gespanns. Blic-
ken Sie häufig in den Rückspiegel,
wenn Sie an solchen Fahrzeugen vor-
beifahren. Sobald es zum Aufschau-
keln des Fahrzeugs kommt, bremsen
HINWEIS
■Heckstoßfänger mit Aluminiumver-
stärkung
Stellen Sie sicher, dass der aus Stahl bestehende Teil der Halterung nicht direkt mit dem Aluminiumteil in Berührung
kommt. Wenn sich Stahl und Aluminium berühren, kommt es zu Kontaktkorrosion, wodurch
der betroffene Querschnitt geschwächt wird. Dies kann Schäden zur Folge haben. Behandeln Sie die miteinander in Berüh-
rung kommenden Teile mit Rostschutz, wenn eine Stahlhalterung befestigt wird.
Merkpunkte

178

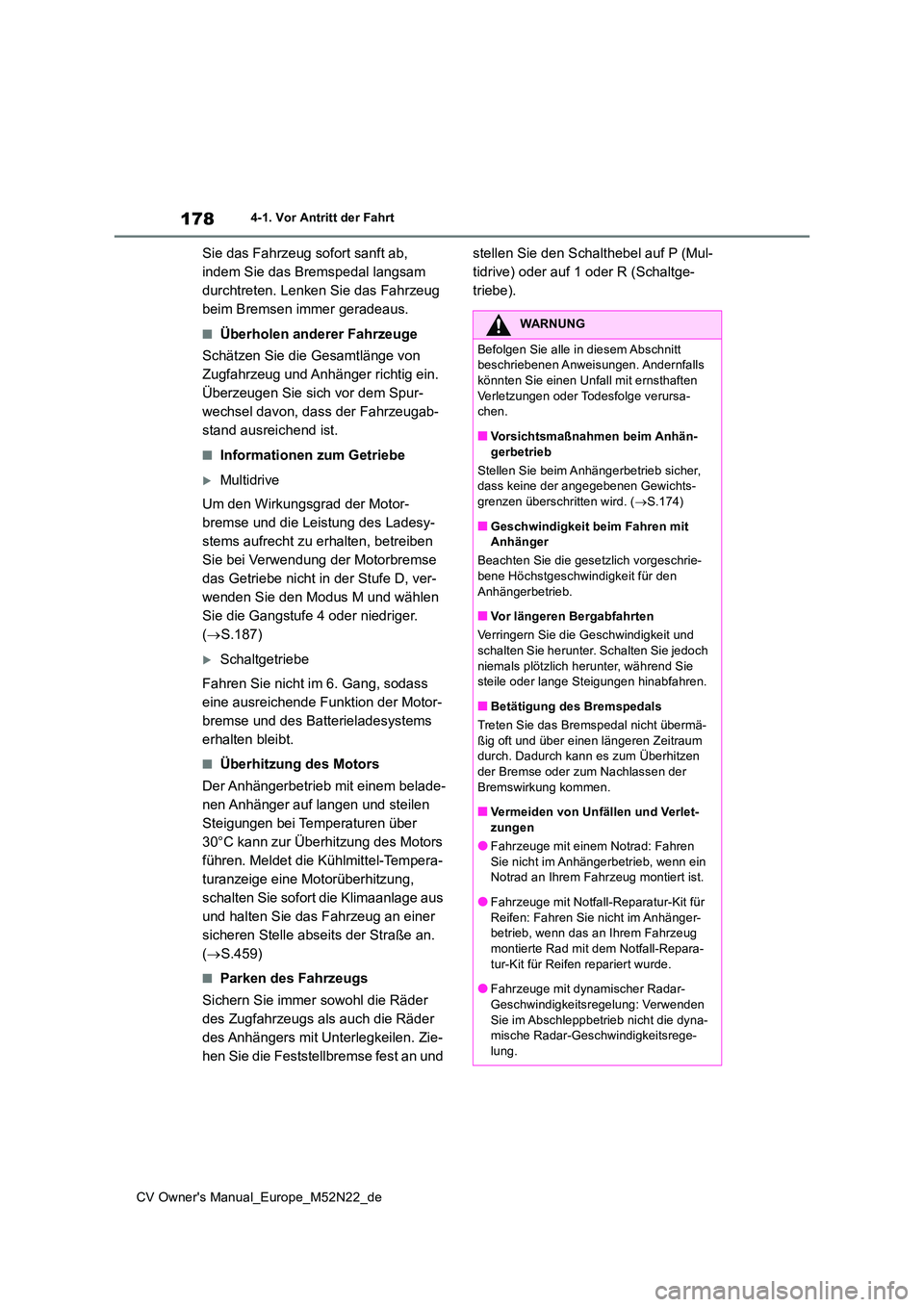

CV Owner's Manual_Europe_M52N22_de
4-1. Vor Antritt der Fahrt
Sie das Fahrzeug sofort sanft ab,
indem Sie das Bremspedal langsam
durchtreten. Lenken Sie das Fahrzeug
beim Bremsen immer geradeaus.
■Überholen anderer Fahrzeuge
Schätzen Sie die Gesamtlänge von
Zugfahrzeug und Anhänger richtig ein.
Überzeugen Sie sich vor dem Spur-
wechsel davon, dass der Fahrzeugab-
stand ausreichend ist.
■Informationen zum Getriebe
Multidrive
Um den Wirkungsgrad der Motor-
bremse und die Leistung des Ladesy-
stems aufrecht zu erhalten, betreiben
Sie bei Verwendung der Motorbremse
das Getriebe nicht in der Stufe D, ver-
wenden Sie den Modus M und wählen
Sie die Gangstufe 4 oder niedriger.
( S.187)
Schaltgetriebe
Fahren Sie nicht im 6. Gang, sodass
eine ausreichende Funktion der Motor-
bremse und des Batterieladesystems
erhalten bleibt.
■Überhitzung des Motors
Der Anhängerbetrieb mit einem belade-
nen Anhänger auf langen und steilen
Steigungen bei Temperaturen über
30°C kann zur Überhitzung des Motors
führen. Meldet die Kühlmittel-Tempera-
turanzeige eine Motorüberhitzung,
schalten Sie sofort die Klimaanlage aus
und halten Sie das Fahrzeug an einer
sicheren Stelle abseits der Straße an.
( S.459)
■Parken des Fahrzeugs
Sichern Sie immer sowohl die Räder
des Zugfahrzeugs als auch die Räder
des Anhängers mit Unterlegkeilen. Zie-
hen Sie die Feststellbremse fest an und
stellen Sie den Schalthebel auf P (Mul-
tidrive) oder auf 1 oder R (Schaltge-
triebe).
WARNUNG
Befolgen Sie alle in diesem Abschnitt beschriebenen Anweisungen. Andernfalls könnten Sie einen Unfall mit ernsthaften
Verletzungen oder Todesfolge verursa- chen.
■Vorsichtsmaßnahmen beim Anhän-
gerbetrieb
Stellen Sie beim Anhängerbetrieb sicher, dass keine der angegebenen Gewichts-grenzen überschritten wird. ( S.174)
■Geschwindigkeit beim Fahren mit Anhänger
Beachten Sie die geset zlich vorgeschrie- bene Höchstgeschwindigkeit für den
Anhängerbetrieb.
■Vor längeren Bergabfahrten
Verringern Sie die Geschwindigkeit und schalten Sie herunter. Schalten Sie jedoch
niemals plötzlich herunter, während Sie steile oder lange Steigungen hinabfahren.
■Betätigung des Bremspedals
Treten Sie das Bremspedal nicht übermä- ßig oft und über einen längeren Zeitraum durch. Dadurch kann es zum Überhitzen
der Bremse oder zum Nachlassen der Bremswirkung kommen.
■Vermeiden von Unfällen und Verlet-
zungen
●Fahrzeuge mit einem Notrad: Fahren Sie nicht im Anhängerbetrieb, wenn ein Notrad an Ihrem Fahrzeug montiert ist.
●Fahrzeuge mit Notfall-Reparatur-Kit für Reifen: Fahren Sie nicht im Anhänger-betrieb, wenn das an Ihrem Fahrzeug
montierte Rad mit dem Notfall-Repara- tur-Kit für Reifen repariert wurde.
●Fahrzeuge mit dynamischer Radar-
Geschwindigkeitsregelung: Verwenden Sie im Abschleppbetrieb nicht die dyna-mische Radar-Geschwindigkeitsrege-
lung.

179
4

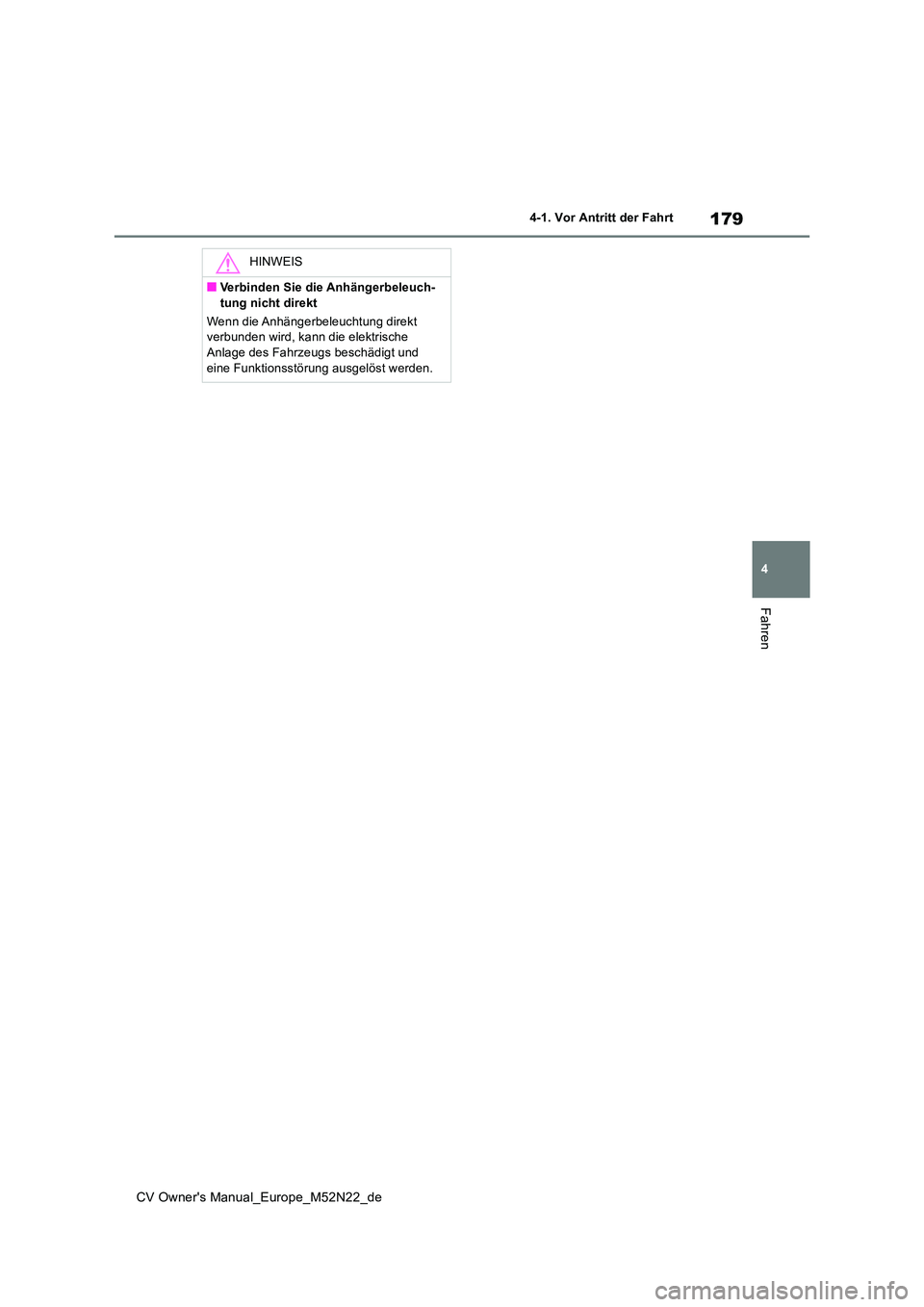

CV Owner's Manual_Europe_M52N22_de
4-1. Vor Antritt der Fahrt
Fahren
HINWEIS
■Verbinden Sie die Anhängerbeleuch-
tung nicht direkt
Wenn die Anhängerbeleuchtung direkt verbunden wird, kann die elektrische Anlage des Fahrzeugs beschädigt und
eine Funktionsstörung ausgelöst werden.

180

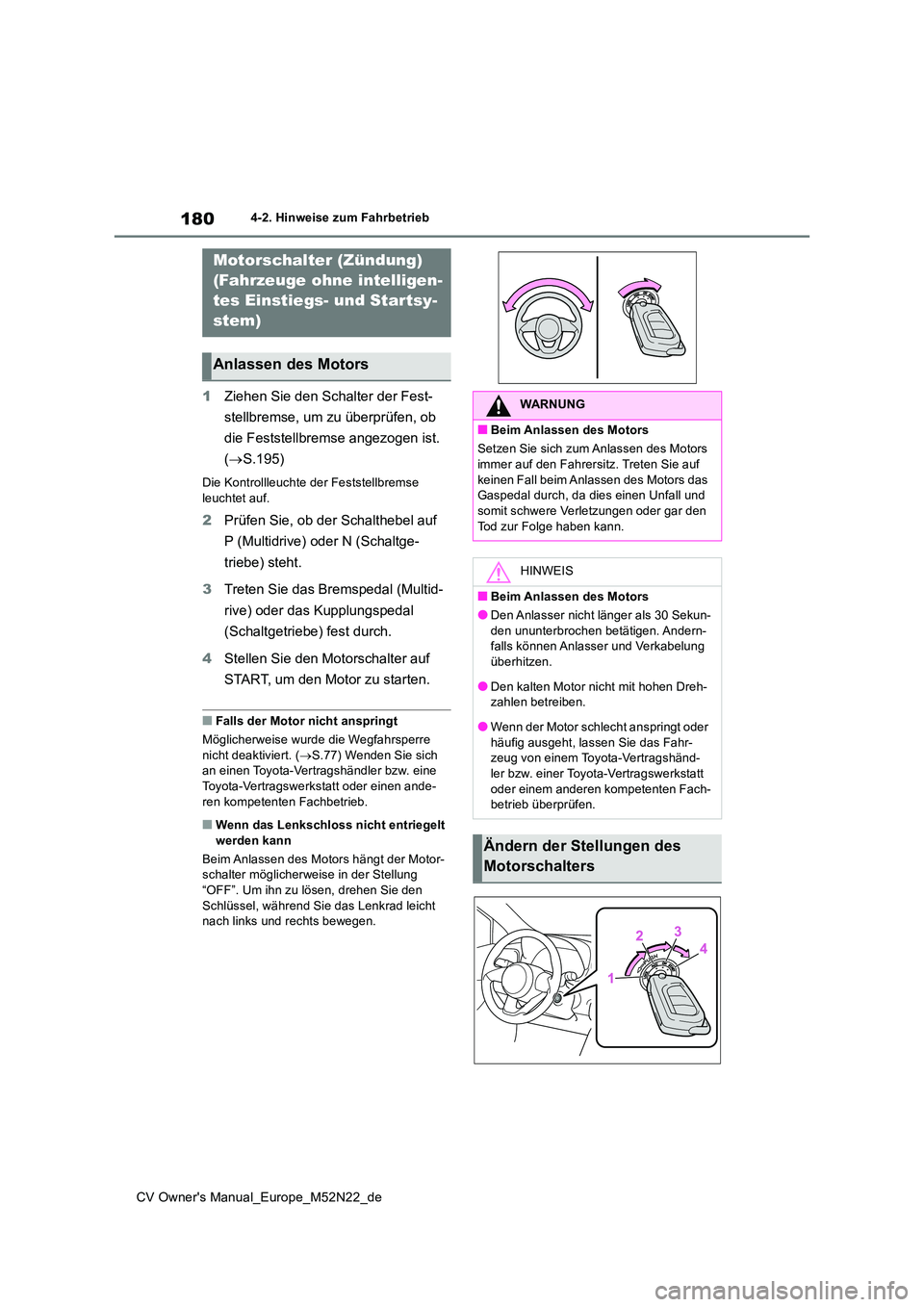

CV Owner's Manual_Europe_M52N22_de
4-2. Hinweise zum Fahrbetrieb
4-2.Hin weis e zum Fahrbetrieb
1Ziehen Sie den Schalter der Fest-
stellbremse, um zu überprüfen, ob
die Feststellbremse angezogen ist.
( S.195)
Die Kontrollleuchte der Feststellbremse leuchtet auf.
2 Prüfen Sie, ob der Schalthebel auf
P (Multidrive) oder N (Schaltge-
triebe) steht.
3 Treten Sie das Bremspedal (Multid-
rive) oder das Kupplungspedal
(Schaltgetriebe) fest durch.
4 Stellen Sie den Motorschalter auf
START, um den Motor zu starten.
■Falls der Motor nicht anspringt
Möglicherweise wurde die Wegfahrsperre
nicht deaktiviert. ( S.77) Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb.
■Wenn das Lenkschloss nicht entriegelt werden kann
Beim Anlassen des Motors hängt der Motor- schalter möglicherweise in der Stellung
“OFF”. Um ihn zu lösen, drehen Sie den Schlüssel, während Sie das Lenkrad leicht nach links und rechts bewegen.
Motorschalter (Zündung)
(Fahrzeuge ohne intelligen-
tes Einstiegs- und Startsy-
stem)
Anlassen des Motors
WARNUNG
■Beim Anlassen des Motors
Setzen Sie sich zum Anlassen des Motors
immer auf den Fahrersitz. Treten Sie auf keinen Fall beim Anlassen des Motors das Gaspedal durch, da dies einen Unfall und
somit schwere Verletzungen oder gar den Tod zur Folge haben kann.
HINWEIS
■Beim Anlassen des Motors
●Den Anlasser nicht länger als 30 Sekun-den ununterbrochen betätigen. Andern-falls können Anlasser und Verkabelung
überhitzen.
●Den kalten Motor nicht mit hohen Dreh- zahlen betreiben.
●Wenn der Motor schlecht anspringt oder häufig ausgeht, lassen Sie das Fahr-zeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fach-betrieb überprüfen.
Ändern der Stellungen des
Motorschalters

181
4

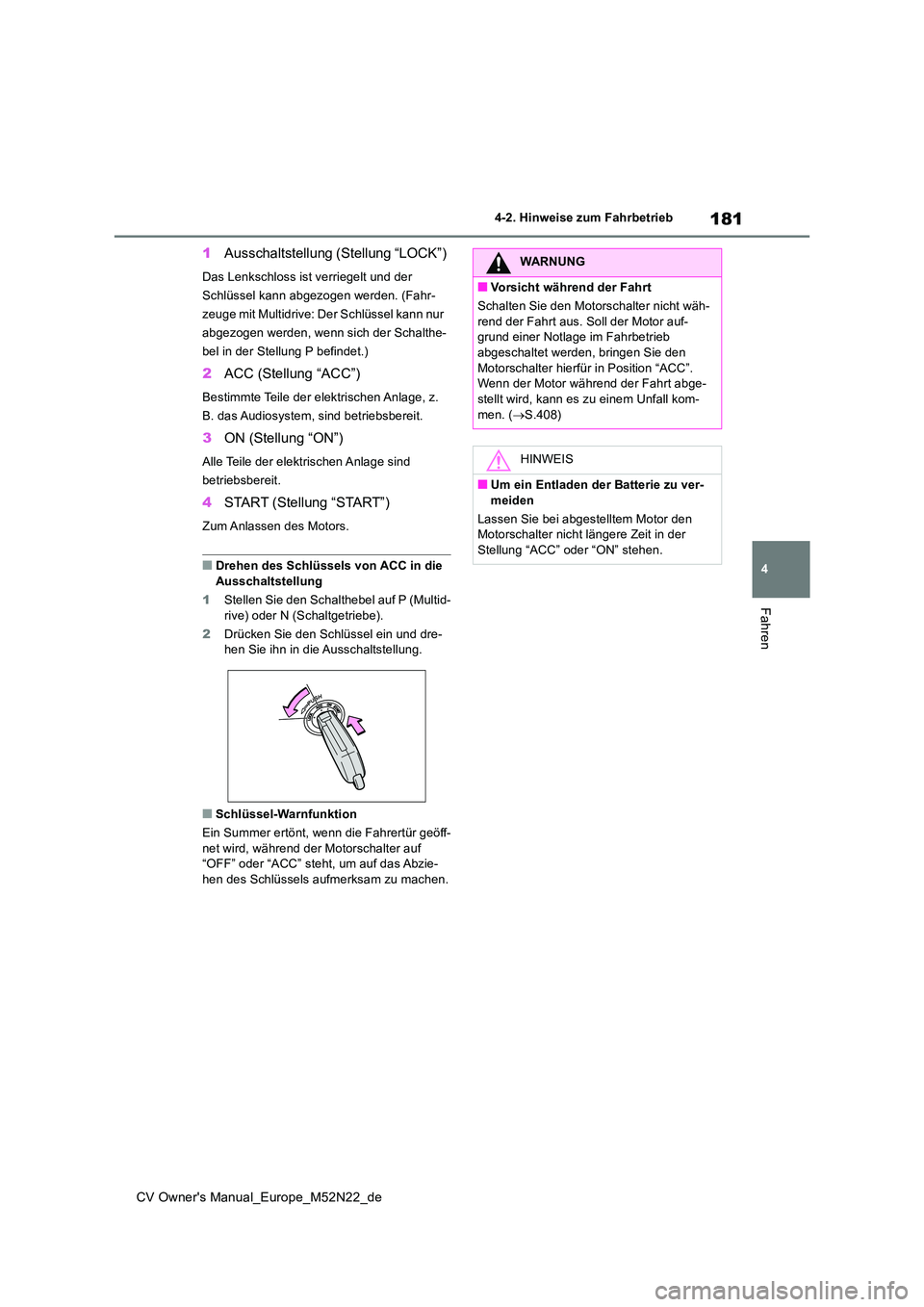

CV Owner's Manual_Europe_M52N22_de
4-2. Hinweise zum Fahrbetrieb
Fahren
1Ausschaltstellung (Stellung “LOCK”)
Das Lenkschloss ist verriegelt und der
Schlüssel kann abgezogen werden. (Fahr-
zeuge mit Multidrive: Der Schlüssel kann nur
abgezogen werden, wenn sich der Schalthe-
bel in der Stellung P befindet.)
2 ACC (Stellung “ACC”)
Bestimmte Teile der elektrischen Anlage, z.
B. das Audiosystem, sind betriebsbereit.
3 ON (Stellung “ON”)
Alle Teile der elektrischen Anlage sind
betriebsbereit.
4 START (Stellung “START”)
Zum Anlassen des Motors.
■Drehen des Schlüssels von ACC in die Ausschaltstellung
1 Stellen Sie den Schalthebel auf P (Multid-
rive) oder N (Schaltgetriebe).
2 Drücken Sie den Schlüssel ein und dre- hen Sie ihn in die Ausschaltstellung.
■Schlüssel-Warnfunktion
Ein Summer ertönt, wenn die Fahrertür geöff- net wird, während der Motorschalter auf “OFF” oder “ACC” steht, um auf das Abzie-
hen des Schlüssels aufmerksam zu machen.
WARNUNG
■Vorsicht während der Fahrt
Schalten Sie den Motorschalter nicht wäh-
rend der Fahrt aus. Soll der Motor auf- grund einer Notlage im Fahrbetrieb abgeschaltet werden, bringen Sie den
Motorschalter hierfür in Position “ACC”. Wenn der Motor während der Fahrt abge-stellt wird, kann es zu einem Unfall kom-
men. ( S.408)
HINWEIS
■Um ein Entladen der Batterie zu ver-
meiden
Lassen Sie bei abgestelltem Motor den Motorschalter nicht längere Zeit in der Stellung “ACC” oder “ON” stehen.

182
CV Owner's Manual_Europe_M52N22_de

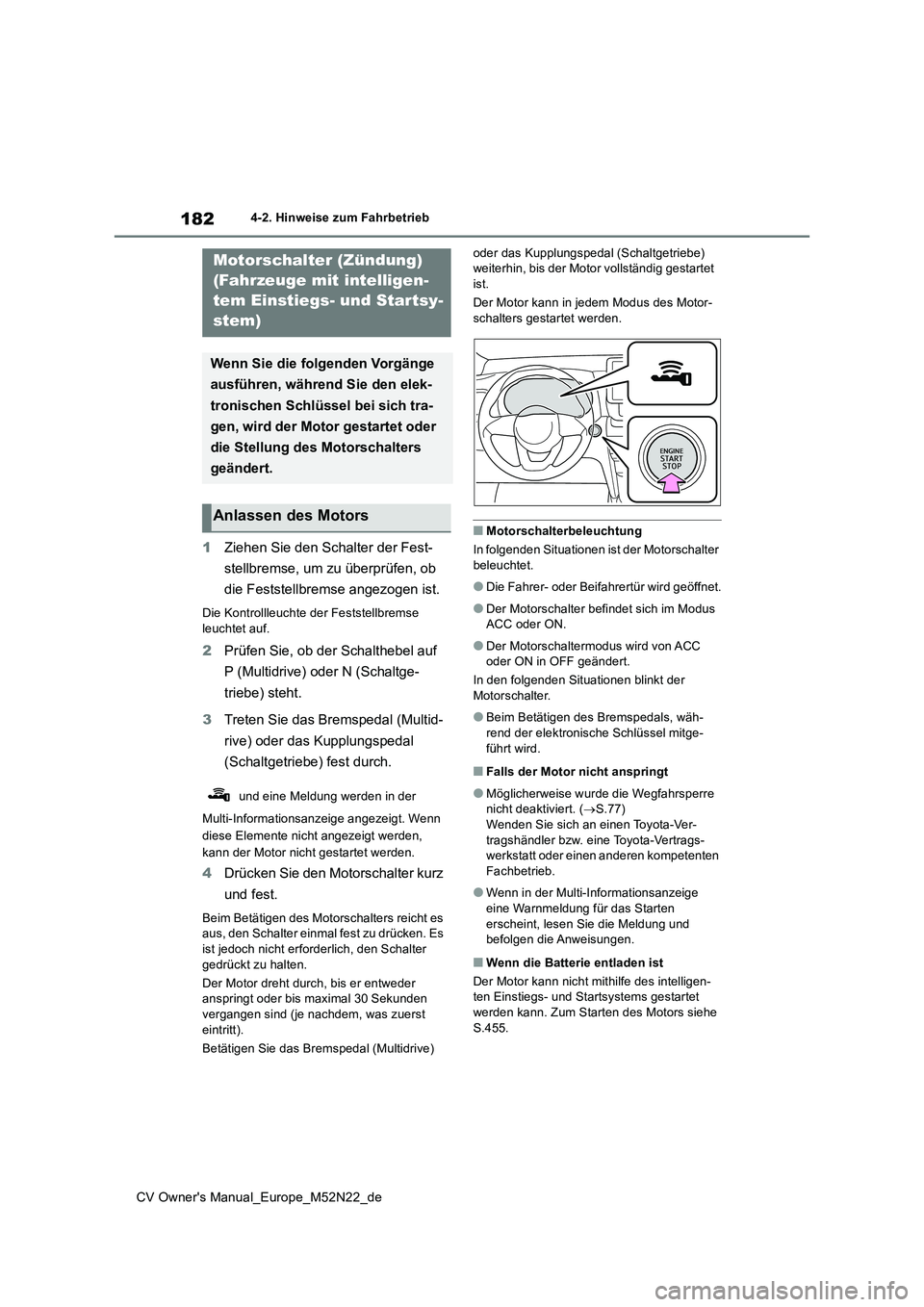

4-2. Hinweise zum Fahrbetrieb
1Ziehen Sie den Schalter der Fest-
stellbremse, um zu überprüfen, ob
die Feststellbremse angezogen ist.
Die Kontrollleuchte der Feststellbremse leuchtet auf.
2 Prüfen Sie, ob der Schalthebel auf
P (Multidrive) oder N (Schaltge-
triebe) steht.
3 Treten Sie das Bremspedal (Multid-
rive) oder das Kupplungspedal
(Schaltgetriebe) fest durch.
und eine Meldung werden in der
Multi-Informationsanzeige angezeigt. Wenn
diese Elemente nicht angezeigt werden,
kann der Motor nicht gestartet werden.
4 Drücken Sie den Motorschalter kurz
und fest.
Beim Betätigen des Motorschalters reicht es aus, den Schalter einmal fest zu drücken. Es ist jedoch nicht erforderlich, den Schalter
gedrückt zu halten.
Der Motor dreht durch, bis er entweder anspringt oder bis maximal 30 Sekunden vergangen sind (je nachdem, was zuerst
eintritt).
Betätigen Sie das Bremspedal (Multidrive)
oder das Kupplungspedal (Schaltgetriebe) weiterhin, bis der Motor vollständig gestartet ist.
Der Motor kann in jedem Modus des Motor-
schalters gestartet werden.
■Motorschalterbeleuchtung
In folgenden Situationen ist der Motorschalter
beleuchtet.
●Die Fahrer- oder Beifahrertür wird geöffnet.
●Der Motorschalter befindet sich im Modus ACC oder ON.
●Der Motorschaltermodus wird von ACC oder ON in OFF geändert.
In den folgenden Situationen blinkt der
Motorschalter.
●Beim Betätigen des Bremspedals, wäh-
rend der elektronische Schlüssel mitge- führt wird.
■Falls der Motor nicht anspringt
●Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. ( S.77) Wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertrags- werkstatt oder einen anderen kompetenten Fachbetrieb.
●Wenn in der Multi-Informationsanzeige eine Warnmeldung für das Starten
erscheint, lesen Sie die Meldung und befolgen die Anweisungen.
■Wenn die Batterie entladen ist
Der Motor kann nicht mithilfe des intelligen- ten Einstiegs- und Startsystems gestartet
werden kann. Zum Starten des Motors siehe S.455.
Motorschalter (Zündung)
(Fahrzeuge mit intelligen-
tem Einstiegs- und Startsy-
stem)
Wenn Sie die folgenden Vorgänge
ausführen, während Sie den elek-
tronischen Schlüssel bei sich tra-
gen, wird der Motor gestartet oder
die Stellung des Motorschalters
geändert.
Anlassen des Motors
