2022 TOYOTA YARIS CROSS Betriebsanleitungen (in German)

247
4
CV Owner's Manual_Europe_M52N22_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

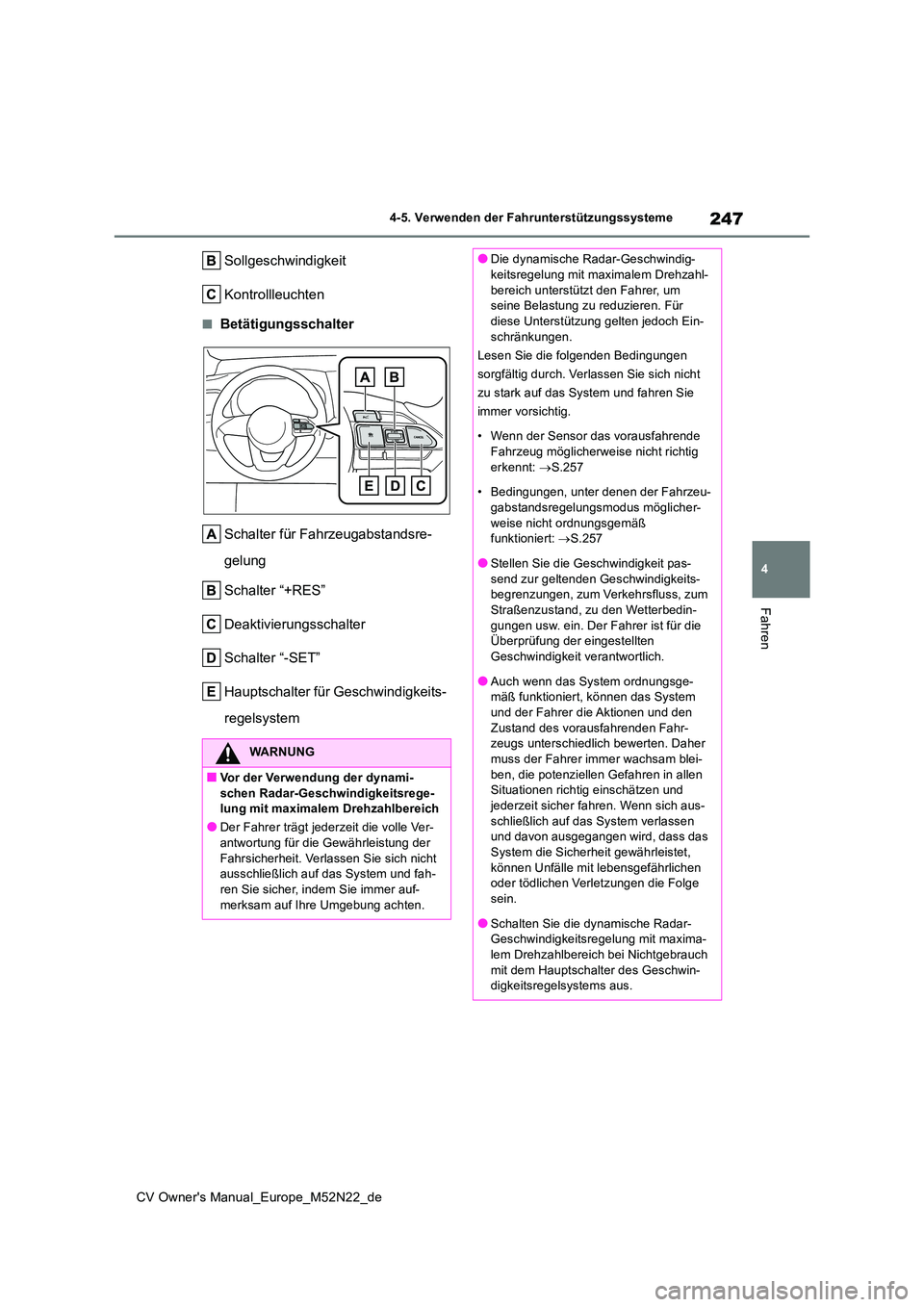

Sollgeschwindigkeit
Kontrollleuchten
■Betätigungsschalter
Schalter für Fahrzeugabstandsre-
gelung
Schalter “+RES”
Deaktivierungsschalter
Schalter “-SET”
Hauptschalter für Geschwindigkeits-
regelsystem
WARNUNG
■Vor der Verwendung der dynami- schen Radar-Geschwindigkeitsrege-lung mit maximalem Drehzahlbereich
●Der Fahrer trägt jederzeit die volle Ver-
antwortung für die Gewährleistung der Fahrsicherheit. Verlassen Sie sich nicht ausschließlich auf das System und fah-
ren Sie sicher, indem Sie immer auf- merksam auf Ihre Umgebung achten.
●Die dynamische Radar-Geschwindig-keitsregelung mit maximalem Drehzahl-
bereich unterstützt den Fahrer, um seine Belastung zu reduzieren. Für diese Unterstützung gelten jedoch Ein-
schränkungen.
Lesen Sie die folgenden Bedingungen
sorgfältig durch. Verlassen Sie sich nicht
zu stark auf das System und fahren Sie
immer vorsichtig.
• Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht richtig
erkennt: S.257
• Bedingungen, unter denen der Fahrzeu- gabstandsregelungsmodus möglicher-
weise nicht ordnungsgemäß funktioniert: S.257
●Stellen Sie die Geschwindigkeit pas-
send zur geltenden Geschwindigkeits- begrenzungen, zum Verkehrsfluss, zum Straßenzustand, zu den Wetterbedin-
gungen usw. ein. Der Fahrer ist für die Überprüfung der eingestellten Geschwindigkeit verantwortlich.
●Auch wenn das System ordnungsge-mäß funktioniert, können das System und der Fahrer die Aktionen und den
Zustand des vorausfahrenden Fahr- zeugs unterschiedlich bewerten. Daher muss der Fahrer immer wachsam blei-
ben, die potenziellen Gefahren in allen Situationen richtig einschätzen und jederzeit sicher fahren. Wenn sich aus-
schließlich auf das System verlassen und davon ausgegangen wird, dass das System die Sicherheit gewährleistet,
können Unfälle mit lebensgefährlichen oder tödlichen Verletzungen die Folge sein.
●Schalten Sie die dynamische Radar-Geschwindigkeitsregelung mit maxima-lem Drehzahlbereich bei Nichtgebrauch
mit dem Hauptschalter des Geschwin- digkeitsregelsystems aus.

248
CV Owner's Manual_Europe_M52N22_de
4-5. Verwenden der Fahrunterstützungssysteme

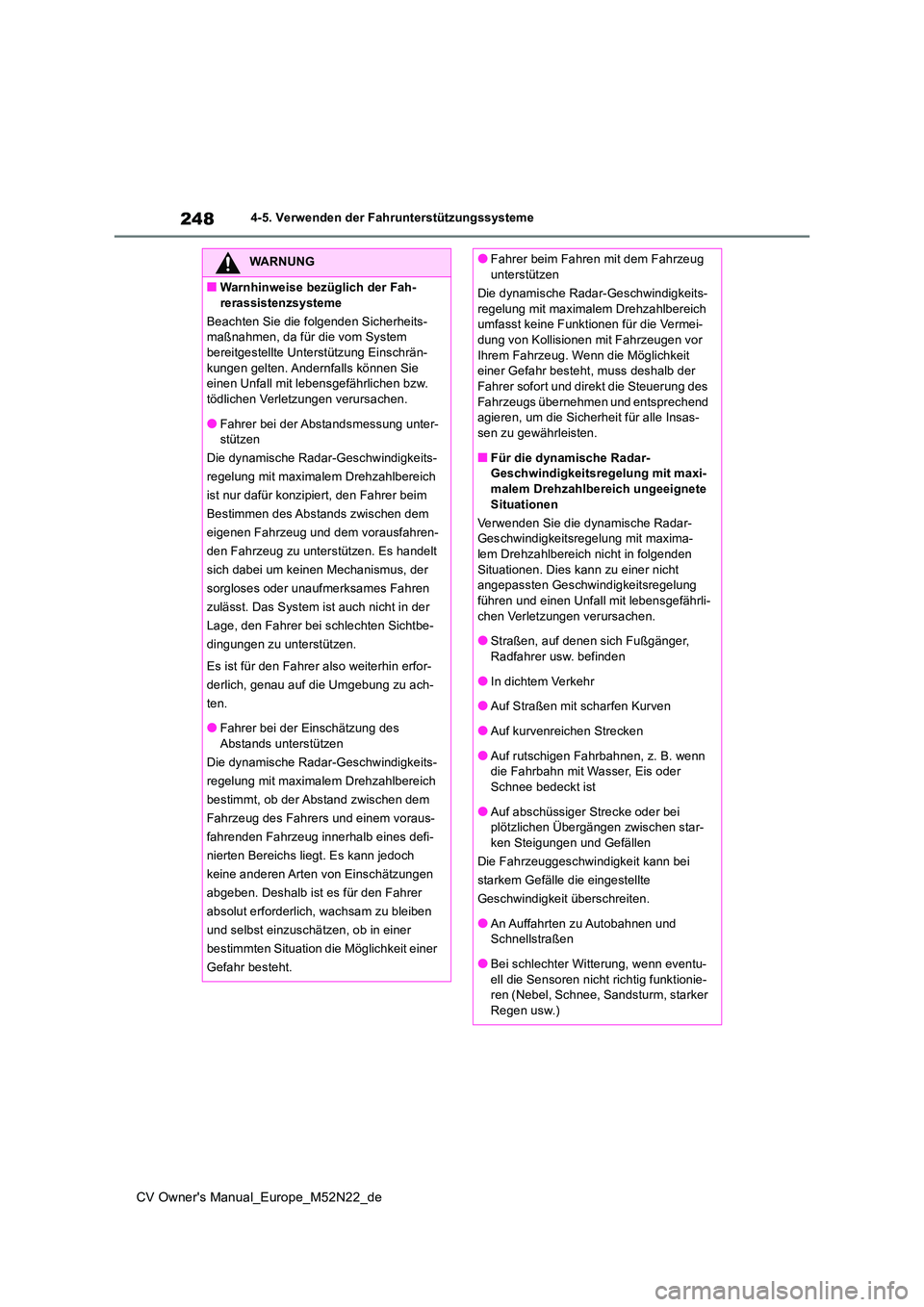

WARNUNG
■Warnhinweise bezüglich der Fah-
rerassistenzsysteme
Beachten Sie die folgenden Sicherheits- maßnahmen, da für die vom System bereitgestellte Unterstützung Einschrän-
kungen gelten. Andernfalls können Sie einen Unfall mit lebensgefährlichen bzw. tödlichen Verletzungen verursachen.
●Fahrer bei der Abstandsmessung unter-stützen
Die dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbereich
ist nur dafür konzipiert, den Fahrer beim
Bestimmen des Abstands zwischen dem
eigenen Fahrzeug und dem vorausfahren-
den Fahrzeug zu unterstützen. Es handelt
sich dabei um keinen Mechanismus, der
sorgloses oder unaufmerksames Fahren
zulässt. Das System ist auch nicht in der
Lage, den Fahrer bei schlechten Sichtbe-
dingungen zu unterstützen.
Es ist für den Fahrer also weiterhin erfor-
derlich, genau auf die Umgebung zu ach-
ten.
●Fahrer bei der Einschätzung des
Abstands unterstützen
Die dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbereich
bestimmt, ob der Abstand zwischen dem
Fahrzeug des Fahrers und einem voraus-
fahrenden Fahrzeug innerhalb eines defi-
nierten Bereichs liegt. Es kann jedoch
keine anderen Arten von Einschätzungen
abgeben. Deshalb ist es für den Fahrer
absolut erforderlich, wachsam zu bleiben
und selbst einzuschätzen, ob in einer
bestimmten Situation die Möglichkeit einer
Gefahr besteht.
●Fahrer beim Fahren mit dem Fahrzeug unterstützen
Die dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbereich umfasst keine Funktionen für die Vermei-dung von Kollisionen mit Fahrzeugen vor
Ihrem Fahrzeug. Wenn die Möglichkeit einer Gefahr besteht, muss deshalb der Fahrer sofort und direkt die Steuerung des
Fahrzeugs übernehmen und entsprechend agieren, um die Sicherheit für alle Insas-sen zu gewährleisten.
■Für die dynamische Radar-Geschwindigkeitsregelung mit maxi-malem Drehzahlbereich ungeeignete
Situationen
Verwenden Sie die dynamische Radar- Geschwindigkeitsregelung mit maxima-lem Drehzahlbereich nicht in folgenden
Situationen. Dies kann zu einer nicht angepassten Geschwindigkeitsregelung führen und einen Unfall mit lebensgefährli-
chen Verletzungen verursachen.
●Straßen, auf denen sich Fußgänger, Radfahrer usw. befinden
●In dichtem Verkehr
●Auf Straßen mit scharfen Kurven
●Auf kurvenreichen Strecken
●Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee bedeckt ist
●Auf abschüssiger Strecke oder bei plötzlichen Übergängen zwischen star- ken Steigungen und Gefällen
Die Fahrzeuggeschwindigkeit kann bei
starkem Gefälle die eingestellte
Geschwindigkeit überschreiten.
●An Auffahrten zu Autobahnen und Schnellstraßen
●Bei schlechter Witterung, wenn eventu-
ell die Sensoren nicht richtig funktionie- ren (Nebel, Schnee, Sandsturm, starker Regen usw.)

249
4
CV Owner's Manual_Europe_M52N22_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

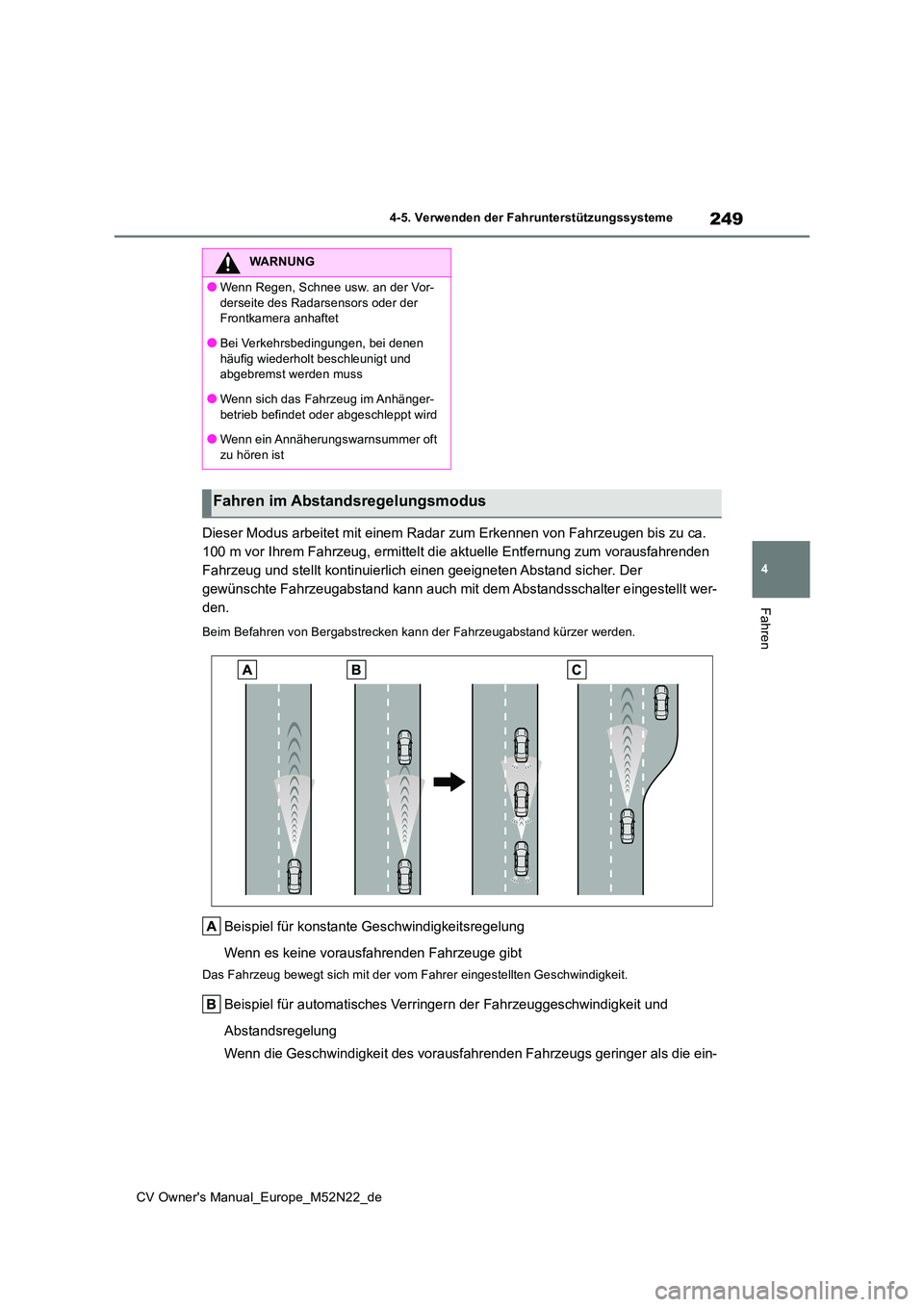

Dieser Modus arbeitet mit einem Radar zum Erkennen von Fahrzeugen bis zu ca.
100 m vor Ihrem Fahrzeug, ermittelt die aktuelle Entfernung zum vorausfahrenden
Fahrzeug und stellt kontinuierlich einen geeigneten Abstand sic her. Der
gewünschte Fahrzeugabstand kann auch mit dem Abstandsschalter e ingestellt wer-
den.
Beim Befahren von Bergabstrec ken kann der Fahrzeugabstand kürzer werden.
Beispiel für konstante Geschwindigkeitsregelung
Wenn es keine vorausfahrenden Fahrzeuge gibt
Das Fahrzeug bewegt sich mit der vom Fahrer eingestellten Geschwindigkeit.
Beispiel für automatisches Verringern der Fahrzeuggeschwindigkeit und
Abstandsregelung
Wenn die Geschwindigkeit des vorausfahrenden Fahrzeugs geringer als die ein-
WARNUNG
●Wenn Regen, Schnee usw. an der Vor-
derseite des Radarsensors oder der Frontkamera anhaftet
●Bei Verkehrsbedingungen, bei denen
häufig wiederholt beschleunigt und abgebremst werden muss
●Wenn sich das Fahrzeug im Anhänger-
betrieb befindet oder abgeschleppt wird
●Wenn ein Annäherungswarnsummer oft zu hören ist
Fahren im Abstandsregelungsmodus

250
CV Owner's Manual_Europe_M52N22_de
4-5. Verwenden der Fahrunterstützungssysteme

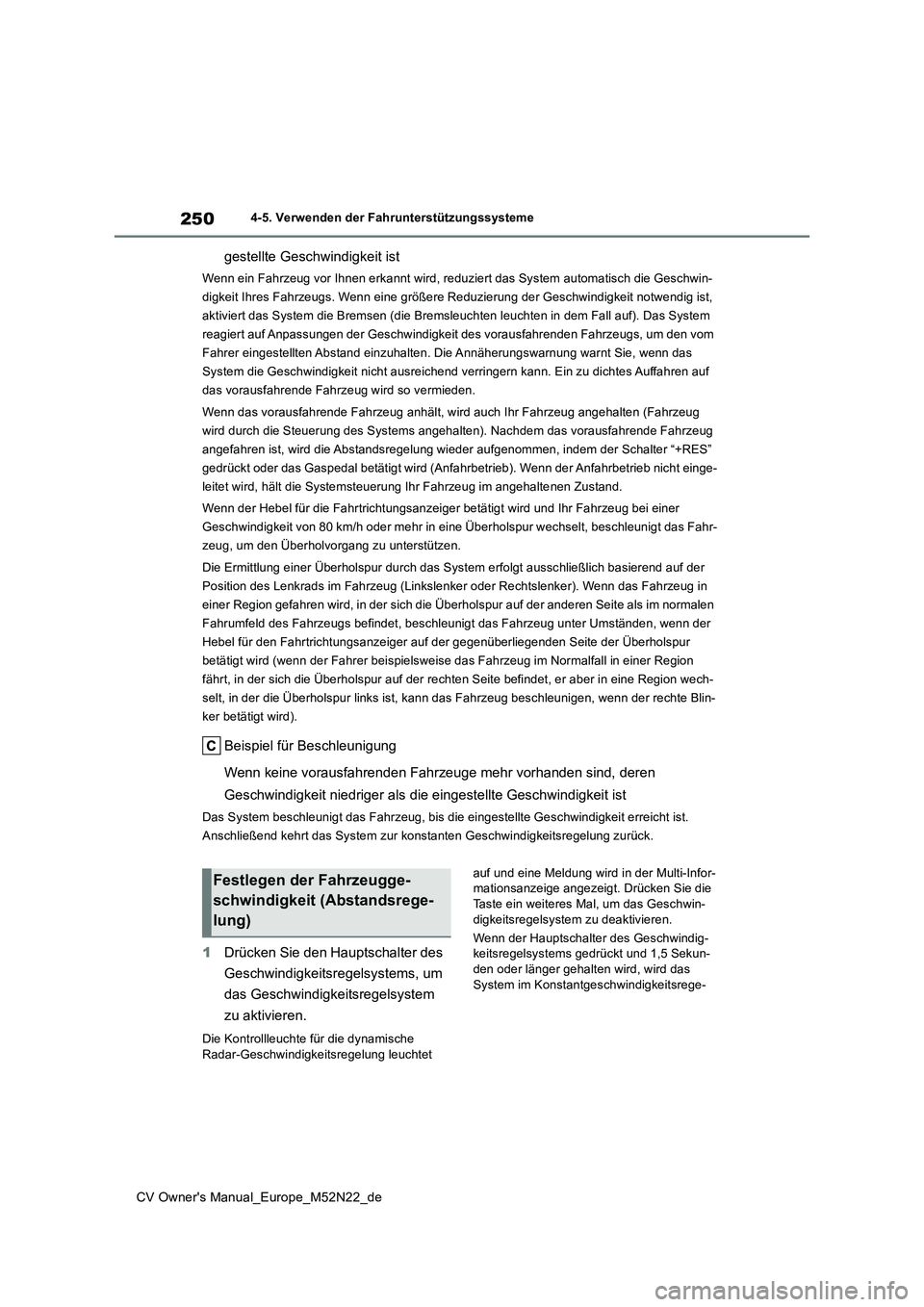

gestellte Geschwindigkeit ist
Wenn ein Fahrzeug vor Ihnen erkannt wird, reduziert das System automatisch die Geschwin-
digkeit Ihres Fahrzeugs. Wenn eine größere Reduzierung der Gesc hwindigkeit notwendig ist,
aktiviert das System die Bremsen (die Bremsleuchten leuchten in dem Fall auf). Das System
reagiert auf Anpassungen der Geschwindigkeit des vorausfahrende n Fahrzeugs, um den vom
Fahrer eingestellten Abstand einzuhalten. Die Annäherungswarnung warnt Sie, wenn das
System die Geschwindigkeit nicht ausreichend verringern kann. E in zu dichtes Auffahren auf
das vorausfahrende Fahrzeug wird so vermieden.
Wenn das vorausfahrende Fahrzeug anhält, wird auch Ihr Fahrzeug angehalten (Fahrzeug
wird durch die Steuerung des Syst ems angehalten). Nachdem das vorausfahrende Fahrzeug
angefahren ist, wird die Abstandsregelung wieder aufgenommen, i ndem der Schalter “+RES”
gedrückt oder das Gaspedal betätigt wird (Anfahrbetrieb). Wenn der Anfahrbetrieb nicht einge-
leitet wird, hält die Systemsteuerung Ihr Fahrzeug im angehalte nen Zustand.
Wenn der Hebel für die Fahrtrichtungsanzeiger betätigt wird und Ihr Fahrzeug bei einer
Geschwindigkeit von 80 km/h oder mehr in eine Überholspur wechs elt, beschleunigt das Fahr-
zeug, um den Überholvorgang zu unterstützen.
Die Ermittlung einer Überholspur durch das System erfolgt aussc hließlich basierend auf der
Position des Lenkrads im Fahrzeug (Linkslenker oder Rechtslenker). Wenn das Fahrzeug in
einer Region gefahren wird, in der s ich die Überholspur auf der anderen Seite als im normalen
Fahrumfeld des Fahrzeugs befi ndet, beschleunigt das Fahrzeug unter Umständen, wenn der
Hebel für den Fahrtrichtungs anzeiger auf der gegenüberliegenden Seite der Überholspur
betätigt wird (wenn der Fahrer beispielsweise das Fahrzeug im N ormalfall in einer Region
fährt, in der sich die Überhols pur auf der rechten Seite befindet, er aber in eine Region wech-
selt, in der die Überholspur links ist, kann das Fahrzeug besch leunigen, wenn der rechte Blin-
ker betätigt wird).
Beispiel für Beschleunigung
Wenn keine vorausfahrenden Fahrzeuge mehr vorhanden sind, deren
Geschwindigkeit niedriger als die eingestellte Geschwindigkeit ist
Das System beschleunigt das Fahrzeug, bis die eingestellte Geschwindigkeit erreicht ist.
Anschließend kehrt das System zur konstanten Geschwindigkeitsre gelung zurück.
1Drücken Sie den Hauptschalter des
Geschwindigkeitsregelsystems, um
das Geschwindigkeitsregelsystem
zu aktivieren.
Die Kontrollleuchte für die dynamische
Radar-Geschwindigkeitsregelung leuchtet
auf und eine Meldung wird in der Multi-Infor- mationsanzeige angezeigt. Drücken Sie die Taste ein weiteres Mal, um das Geschwin-
digkeitsregelsystem zu deaktivieren.
Wenn der Hauptschalter des Geschwindig- keitsregelsystems gedrückt und 1,5 Sekun-den oder länger gehalten wird, wird das
System im Konstantgeschwindigkeitsrege-
Festlegen der Fahrzeugge-
schwindigkeit (Abstandsrege-
lung)

251
4
CV Owner's Manual_Europe_M52N22_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

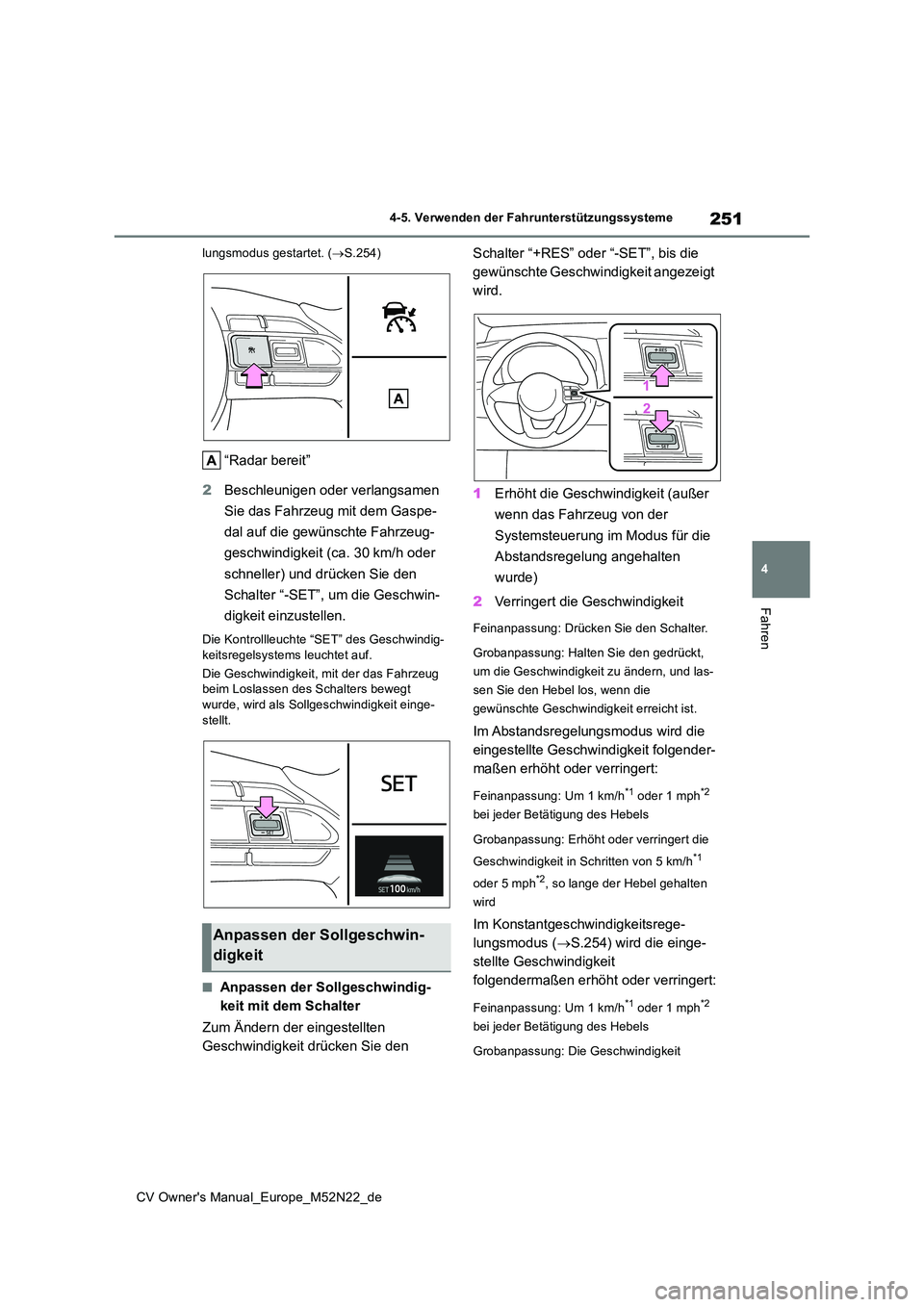

lungsmodus gestartet. (S.254)
“Radar bereit”
2 Beschleunigen oder verlangsamen
Sie das Fahrzeug mit dem Gaspe-
dal auf die gewünschte Fahrzeug-
geschwindigkeit (ca. 30 km/h oder
schneller) und drücken Sie den
Schalter “-SET”, um die Geschwin-
digkeit einzustellen.
Die Kontrollleuchte “SET” des Geschwindig-
keitsregelsystems leuchtet auf.
Die Geschwindigkeit, mit der das Fahrzeug beim Loslassen des Schalters bewegt wurde, wird als Sollgeschwindigkeit einge-
stellt.
■Anpassen der Sollgeschwindig-
keit mit dem Schalter
Zum Ändern der eingestellten
Geschwindigkeit drücken Sie den
Schalter “+RES” oder “-SET”, bis die
gewünschte Geschwindigkeit angezeigt
wird.
1 Erhöht die Geschwindigkeit (außer
wenn das Fahrzeug von der
Systemsteuerung im Modus für die
Abstandsregelung angehalten
wurde)
2 Verringert die Geschwindigkeit
Feinanpassung: Drücken Sie den Schalter.
Grobanpassung: Halten Sie den gedrückt,
um die Geschwindigkeit zu ändern, und las-
sen Sie den Hebel los, wenn die
gewünschte Geschwindigkeit erreicht ist.
Im Abstandsregelungsmodus wird die
eingestellte Geschwindigkeit folgender-
maßen erhöht oder verringert:
Feinanpassung: Um 1 km/h*1 oder 1 mph*2
bei jeder Betätigung des Hebels
Grobanpassung: Erhöht oder verringert die
Geschwindigkeit in Schritten von 5 km/h*1
oder 5 mph*2, so lange der Hebel gehalten
wird
Im Konstantgeschwindigkeitsrege-
lungsmodus ( S.254) wird die einge-
stellte Geschwindigkeit
folgendermaßen erhöht oder verringert:
Feinanpassung: Um 1 km/h*1 oder 1 mph*2
bei jeder Betätigung des Hebels
Grobanpassung: Die Geschwindigkeit
Anpassen der Sollgeschwin-
digkeit

252
CV Owner's Manual_Europe_M52N22_de
4-5. Verwenden der Fahrunterstützungssysteme

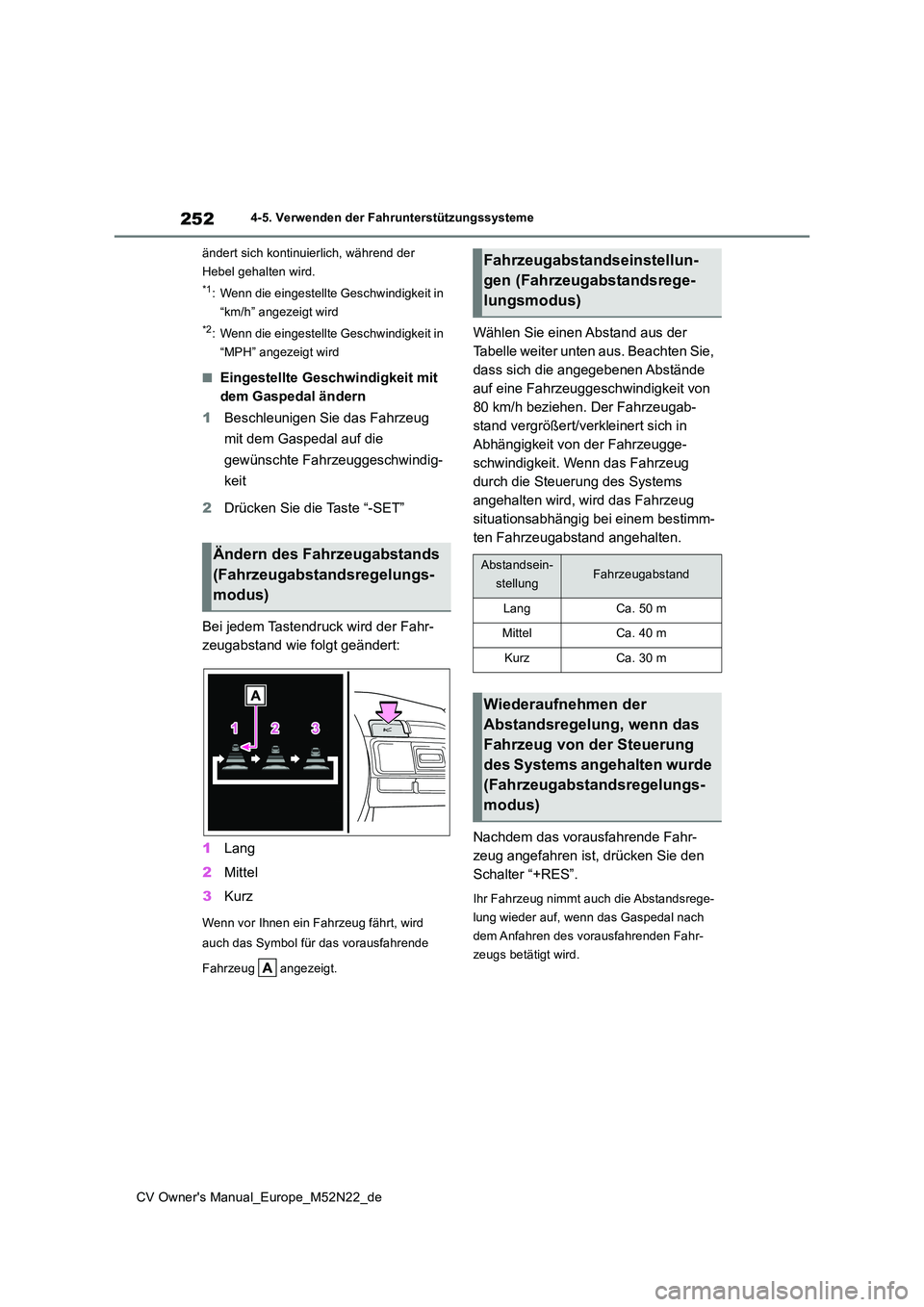

ändert sich kontinuier lich, während der
Hebel gehalten wird.
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
■Eingestellte Geschwindigkeit mit
dem Gaspedal ändern
1 Beschleunigen Sie das Fahrzeug
mit dem Gaspedal auf die
gewünschte Fahrzeuggeschwindig-
keit
2 Drücken Sie die Taste “-SET”
Bei jedem Tastendruck wird der Fahr-
zeugabstand wie folgt geändert:
1 Lang
2 Mittel
3 Kurz
Wenn vor Ihnen ein Fahrzeug fährt, wird
auch das Symbol für das vorausfahrende
Fahrzeug angezeigt.
Wählen Sie einen Abstand aus der
Tabelle weiter unten aus. Beachten Sie,
dass sich die angegebenen Abstände
auf eine Fahrzeuggeschwindigkeit von
80 km/h beziehen. Der Fahrzeugab-
stand vergrößert/verkleinert sich in
Abhängigkeit von der Fahrzeugge-
schwindigkeit. Wenn das Fahrzeug
durch die Steuerung des Systems
angehalten wird, wird das Fahrzeug
situationsabhängig bei einem bestimm-
ten Fahrzeugabstand angehalten.
Nachdem das vorausfahrende Fahr-
zeug angefahren ist, drücken Sie den
Schalter “+RES”.
Ihr Fahrzeug nimmt auch die Abstandsrege-
lung wieder auf, wenn das Gaspedal nach
dem Anfahren des vorausfahrenden Fahr-
zeugs betätigt wird.
Ändern des Fahrzeugabstands
(Fahrzeugabstandsregelungs-
modus)
Fahrzeugabstandseinstellun-
gen (Fahrzeugabstandsrege-
lungsmodus)
Abstandsein-
stellungFahrzeugabstand
LangCa. 50 m
MittelCa. 40 m
KurzCa. 30 m
Wiederaufnehmen der
Abstandsregelung, wenn das
Fahrzeug von der Steuerung
des Systems angehalten wurde
(Fahrzeugabstandsregelungs-
modus)

253

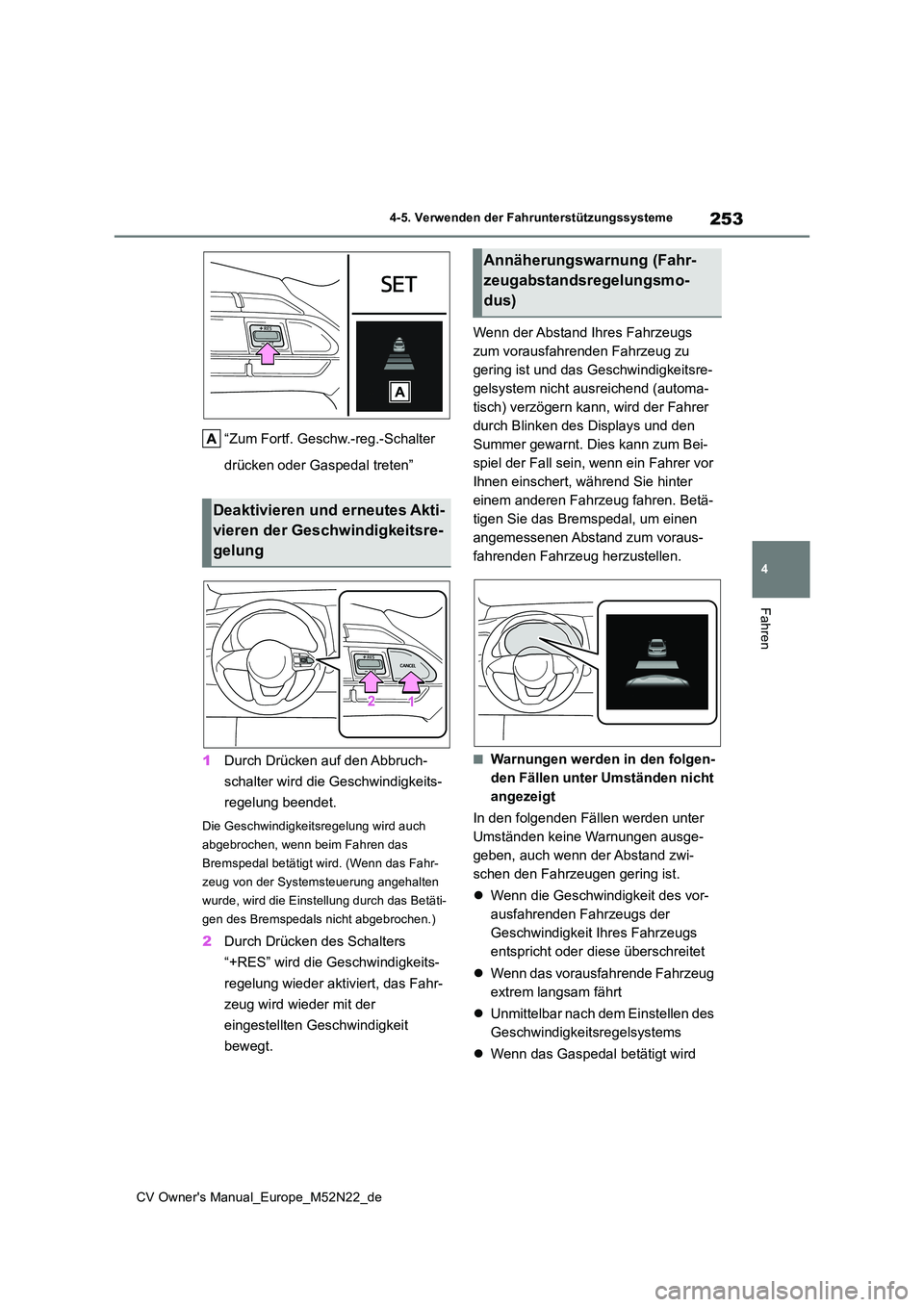

4
CV Owner's Manual_Europe_M52N22_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
“Zum Fortf. Geschw.-reg.-Schalter
drücken oder Gaspedal treten”
1 Durch Drücken auf den Abbruch-
schalter wird die Geschwindigkeits-
regelung beendet.
Die Geschwindigkeitsregelung wird auch
abgebrochen, wenn beim Fahren das
Bremspedal betätigt wird. (Wenn das Fahr-
zeug von der Systemsteuerung angehalten
wurde, wird die Einstellung durch das Betäti-
gen des Bremspedals nicht abgebrochen.)
2 Durch Drücken des Schalters
“+RES” wird die Geschwindigkeits-
regelung wieder aktiviert, das Fahr-
zeug wird wieder mit der
eingestellten Geschwindigkeit
bewegt.
Wenn der Abstand Ihres Fahrzeugs
zum vorausfahrenden Fahrzeug zu
gering ist und das Geschwindigkeitsre-
gelsystem nicht ausreichend (automa-
tisch) verzögern kann, wird der Fahrer
durch Blinken des Displays und den
Summer gewarnt. Dies kann zum Bei-
spiel der Fall sein, wenn ein Fahrer vor
Ihnen einschert, während Sie hinter
einem anderen Fahrzeug fahren. Betä-
tigen Sie das Bremspedal, um einen
angemessenen Abstand zum voraus-
fahrenden Fahrzeug herzustellen.
■Warnungen werden in den folgen-
den Fällen unter Umständen nicht
angezeigt
In den folgenden Fällen werden unter
Umständen keine Warnungen ausge-
geben, auch wenn der Abstand zwi-
schen den Fahrzeugen gering ist.
 Wenn die Geschwindigkeit des vor-
ausfahrenden Fahrzeugs der
Geschwindigkeit Ihres Fahrzeugs
entspricht oder diese überschreitet
 Wenn das vorausfahrende Fahrzeug
extrem langsam fährt
 Unmittelbar nach dem Einstellen des
Geschwindigkeitsregelsystems
 Wenn das Gaspedal betätigt wird
Deaktivieren und erneutes Akti-
vieren der Geschwindigkeitsre-
gelung
Annäherungswarnung (Fahr-
zeugabstandsregelungsmo-
dus)

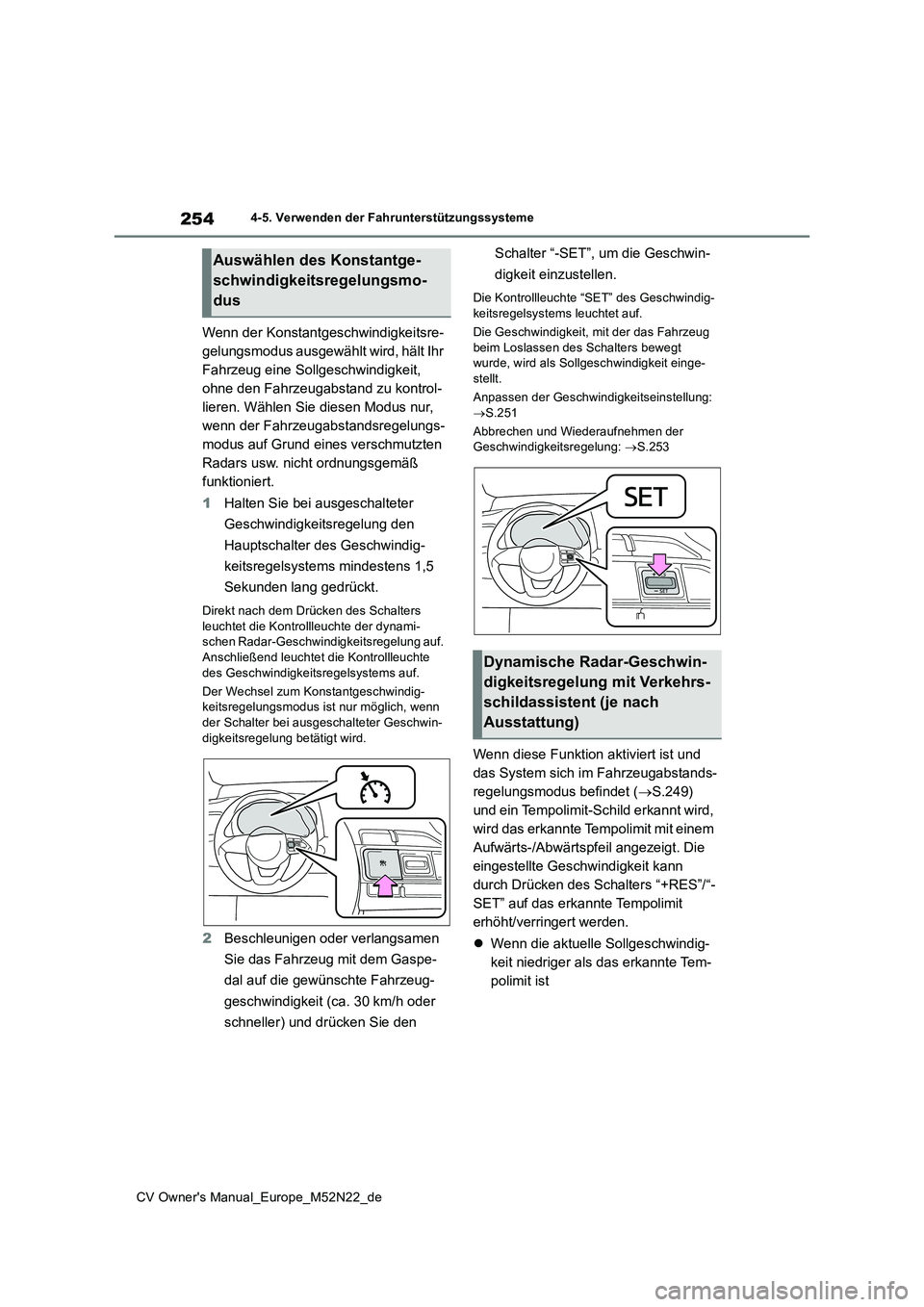

254
CV Owner's Manual_Europe_M52N22_de
4-5. Verwenden der Fahrunterstützungssysteme
Wenn der Konstantgeschwindigkeitsre-
gelungsmodus ausgewählt wird, hält Ihr
Fahrzeug eine Sollgeschwindigkeit,
ohne den Fahrzeugabstand zu kontrol-
lieren. Wählen Sie diesen Modus nur,
wenn der Fahrzeugabstandsregelungs-
modus auf Grund eines verschmutzten
Radars usw. nicht ordnungsgemäß
funktioniert.
1 Halten Sie bei ausgeschalteter
Geschwindigkeitsregelung den
Hauptschalter des Geschwindig-
keitsregelsystems mindestens 1,5
Sekunden lang gedrückt.
Direkt nach dem Drücken des Schalters leuchtet die Kontrollleuchte der dynami-schen Radar-Geschwindigkeitsregelung auf.
Anschließend leuchtet die Kontrollleuchte des Geschwindigkeitsregelsystems auf.
Der Wechsel zum Konstantgeschwindig- keitsregelungsmodus ist nur möglich, wenn
der Schalter bei ausgeschalteter Geschwin- digkeitsregelung betätigt wird.
2 Beschleunigen oder verlangsamen
Sie das Fahrzeug mit dem Gaspe-
dal auf die gewünschte Fahrzeug-
geschwindigkeit (ca. 30 km/h oder
schneller) und drücken Sie den
Schalter “-SET”, um die Geschwin-
digkeit einzustellen.
Die Kontrollleuchte “SET” des Geschwindig-
keitsregelsystems leuchtet auf.
Die Geschwindigkeit, mit der das Fahrzeug beim Loslassen des Schalters bewegt wurde, wird als Sollgeschwindigkeit einge-
stellt.
Anpassen der Geschwindigkeitseinstellung:  S.251
Abbrechen und Wiederaufnehmen der Geschwindigkeitsregelung: S.253
Wenn diese Funktion aktiviert ist und
das System sich im Fahrzeugabstands-
regelungsmodus befindet ( S.249)
und ein Tempolimit-Schild erkannt wird,
wird das erkannte Tempolimit mit einem
Aufwärts-/Abwärtspfeil angezeigt. Die
eingestellte Geschwindigkeit kann
durch Drücken des Schalters “+RES”/“-
SET” auf das erkannte Tempolimit
erhöht/verringert werden.
 Wenn die aktuelle Sollgeschwindig-
keit niedriger als das erkannte Tem-
polimit ist
Auswählen des Konstantge-
schwindigkeitsregelungsmo-
dus
Dynamische Radar-Geschwin-
digkeitsregelung mit Verkehrs-
schildassistent (je nach
Ausstattung)
