2022 TOYOTA YARIS CROSS Betriebsanleitungen (in German)

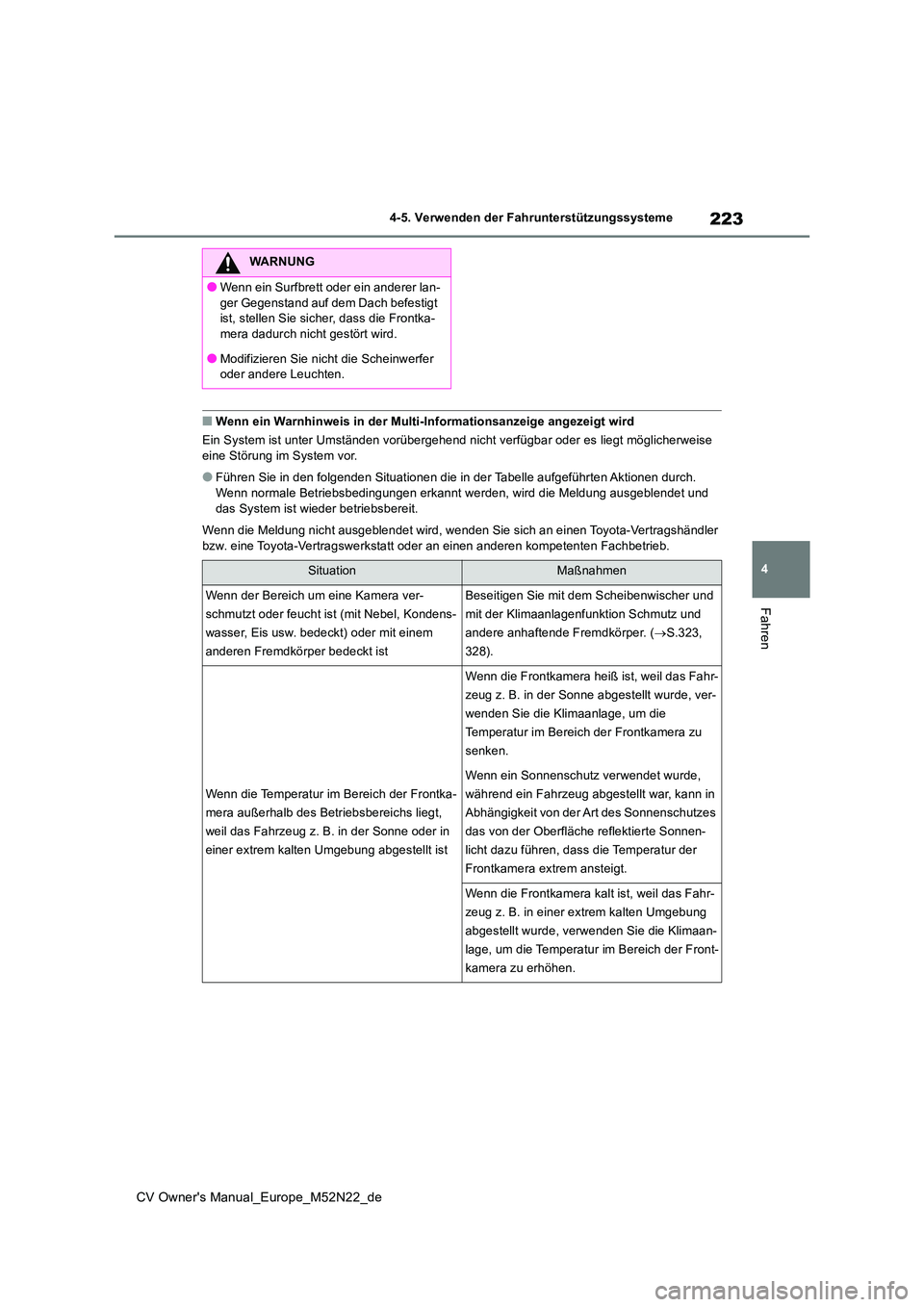

223
4
CV Owner's Manual_Europe_M52N22_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Wenn ein Warnhinweis in der Multi-Informationsanzeige angezeigt wird
Ein System ist unter Umständen vorübergehend nicht verfügbar od er es liegt möglicherweise
eine Störung im System vor.
●Führen Sie in den folgenden Situationen die in der Tabelle aufg eführten Aktionen durch.
Wenn normale Betriebsbedingungen erkannt werden, wird die Meldu ng ausgeblendet und das System ist wieder betriebsbereit.
Wenn die Meldung nicht ausgeblendet wird, wenden Sie sich an ei nen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder an einen anderen kompet enten Fachbetrieb.
WARNUNG
●Wenn ein Surfbrett oder ein anderer lan-
ger Gegenstand auf dem Dach befestigt ist, stellen Sie sicher, dass die Frontka-mera dadurch nicht gestört wird.
●Modifizieren Sie nicht die Scheinwerfer oder andere Leuchten.
SituationMaßnahmen
Wenn der Bereich um eine Kamera ver-
schmutzt oder feucht ist (mit Nebel, Kondens-
wasser, Eis usw. bedeckt) oder mit einem
anderen Fremdkörper bedeckt ist
Beseitigen Sie mit dem Scheibenwischer und
mit der Klimaanlagenfunktion Schmutz und
andere anhaftende Fremdkörper. ( S.323,
328).
Wenn die Temperatur im Bereich der Frontka-
mera außerhalb des Betriebsbereichs liegt,
weil das Fahrzeug z. B. in der Sonne oder in
einer extrem kalten Umgebung abgestellt ist
Wenn die Frontkamera heiß ist, weil das Fahr-
zeug z. B. in der Sonne abgestellt wurde, ver-
wenden Sie die Klimaanlage, um die
Temperatur im Bereich der Frontkamera zu
senken.
Wenn ein Sonnenschutz verwendet wurde,
während ein Fahrzeug abgestellt war, kann in
Abhängigkeit von der Art des Sonnenschutzes
das von der Oberfläche reflektierte Sonnen-
licht dazu führen, dass die Temperatur der
Frontkamera extrem ansteigt.
Wenn die Frontkamera kalt ist, weil das Fahr-
zeug z. B. in einer extrem kalten Umgebung
abgestellt wurde, verwenden Sie die Klimaan-
lage, um die Temperatur im Bereich der Front-
kamera zu erhöhen.

224
CV Owner's Manual_Europe_M52N22_de
4-5. Verwenden der Fahrunterstützungssysteme
●Wenn sich in den folgenden Fällen die Situation geändert hat (oder das Fahrzeug eine gewisse Zeit lang gefahren wurde) und die normalen Betriebsbedi ngungen wieder erkannt werden, wird die Meldung ausgeblendet und das System ist wieder betriebsbereit.
Wenn die Meldung nicht ausgeblendet wird, wenden Sie sich an ei nen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder an einen anderen kompet enten Fachbetrieb.
• Wenn die Temperatur im Bereich des Radarsensors außerhalb des Betriebsbereichs liegt, weil das Fahrzeug z. B. in der Sonne oder in einer extrem kalte n Umgebung abgestellt wurde • Wenn die Frontkamera keine Objekte vor dem Fahrzeug erkennen k ann, z. B. wegen Dun-
kelheit, Schnee oder Nebel, oder wenn grelles Licht auf die Fro ntkamera fällt • In Abhängigkeit von den Bedingungen im Umfeld des Fahrzeugs ka nn das Radar die Umge- bung unter Umständen nicht ordnungsgemäß erkennen. In diesem Fa ll wird “PCS nicht ver-
fügbar Siehe Betriebsanleitung” angezeigt.
■Zertifizierungen für Toyota Safety Sense
 S.607
Der Bereich vor der Frontkamera ist blockiert,
weil z. B. die Motorhaube geöffnet ist oder ein
Aufkleber an dem Teil der Frontscheibe vor
der Frontkamera angebracht ist.
Schließen Sie die Motorhaube, entfernen Sie
den Aufkleber usw., um die Blockierung zu
beseitigen.
Wenn “PCS-Radar in Selbstkalibrierung Nicht
verfügbar Siehe Betriebsanleitung” angezeigt
wird.
Überprüfen Sie, ob Materialien am Radarsen-
sor oder an der Radarsensorabdeckung
anhaften, und entfernen Sie diese gegebe-
nenfalls.
SituationMaßnahmen

225
4
CV Owner's Manual_Europe_M52N22_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Je nach Ausstattung
Das System kann Folgendes erkennen (die erkennbaren Objekte variieren in
Abhängigkeit von der Funktion.):
Die in der Tabelle aufgeführten Länder und Gebiete für die einz elnen Regionen ent-
sprechen dem Stand vom September 2021. In Abhängigkeit vom Kauf datum des
Fahrzeugs können die Länder und Gebiete der einzelnen Regionen davon abwei-
chen. Wenden Sie sich für nähere Informationen an einen Toyota- Vertragshändler
PCS (Pre-Collision-System)*
Das Pre-Collision-System verwendet einen Radarsensor und eine Frontka-
mera, um Objekte ( S.225) vor dem Fahrzeug zu erkennen. Wenn das
System eine hohe Wahrscheinlichkeit eines Frontalzusammenstoßes mit
einem Objekt erkennt, wird der Fahrer durch eine Warnung aufgef ordert,
Gegenmaßnahmen zu ergreifen, und der potenzielle Bremsdruck wir d
erhöht, um den Fahrer bei der V ermeidung eines Zusammenstoßes zu
unterstützen. Wenn das System feststellt, dass die Wahrscheinli chkeit
eines Frontalzusammenstoßes mit einem Objekt extrem hoch ist, w erden
die Bremsen automatisch betätigt, um den Zusammenstoß zu vermei den
oder die Wucht des Aufpralls zu verringern.
Das Pre-Collision-System lässt sich deaktivieren/aktivieren und der Warnzeit-
punkt kann geändert werden. ( S.229)
Erkennbare Objekte und Verfügbarkeit der Funktionen
RegionenErkennbare ObjekteVerfügbarkeit der Funktio-
nenLänder/Gebiete
A Fahrzeuge
 Radfahrer
 Fußgänger
Die Pre-Collision-Warnung,
der Pre-Collision-Bremsas-
sistent, die Pre-Collision-
Bremsfunktion, die Notlen-
kungsunterstützung und die
Unterstützung beim Abbie-
gen nach rechts/links an
Kreuzungen sind verfügbar
Außer Aserbaidschan,
Kolumbien, Ecuador und
Georgien
BDie Pre-Collision-Warnung,
der Pre-Collision-Bremsas-
sistent und die Pre-Colli-
sion-Bremsfunktion sind
verfügbar
Kolumbien und Ecuador
CFahrzeugeAserbaidschan und Geor-
gien

226
CV Owner's Manual_Europe_M52N22_de
4-5. Verwenden der Fahrunterstützungssysteme
bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
■Pre-Collision-Warnung
Wenn das System eine hohe Wahr-
scheinlichkeit eines Frontalzusammen-
stoßes erkennt, ertönt ein Summer und
eine Warnmeldung wird in der Multi-
Informationsanzeige angezeigt, um den
Fahrer aufzufordern, Gegenmaßnah-
men einzuleiten.
“BREMSEN!”
■Pre-Collision-Bremsassistent
Wenn das System eine hohe Wahr-
scheinlichkeit eines Frontalzusammen-
stoßes erkennt, wendet das System
eine größere Bremskraft an, je nach-
dem, wie stark das Bremspedal durch-
getreten wird.
■Pre-Collision-Bremsfunktion
Wenn das System feststellt, dass die
Wahrscheinlichkeit eines Frontalzu-
sammenstoßes extrem hoch ist, wer-
den die Bremsen automatisch betätigt,
um den Aufprall zu vermeiden oder die
Wucht des Aufpralls zu verringern.
■Notlenkungsunterstützung (für
Region A)
Wenn das System eine hohe Wahr-
scheinlichkeit einer Kollision mit einem
Fußgänger feststellt und einen ausrei-
chend großen freien Platz innerhalb der
Spur erkennt, in den das Fahrzeug
gelenkt werden kann, und der Fahrer
ein Ausweichmanöver oder eine Aus-
weichlenkung eingeleitet hat, greift die
Notlenkungsunterstützung ein, um die
Lenkradbewegungen und die Fahr-
zeugstabilität zu optimieren und ein
Abweichen von der Spur zu verhindern.
Im Betrieb leuchtet die Kontrollleuchte
grün.
■Unterstützung beim Abbiegen
nach rechts/links an Kreuzungen
(für Region A)
Wenn das System erkennt, dass in den
folgenden Situationen eine hohe Wahr-
scheinlichkeit einer Kollision besteht,
unterstützt es mit einer Warnung vor
dem bevorstehenden Aufprall und bei
Bedarf mit einem Bremseneingriff.
In Abhängigkeit von der Auslegung der
Kreuzung ist unter Umständen kein
unterstützender Eingriff möglich.
 Wenn Sie an einer Kreuzung
rechts/links abbiegen und den Weg
eines entgegenkommenden Fahr-
zeugs kreuzen
Systemfunktionen

227
4
CV Owner's Manual_Europe_M52N22_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Wenn beim Abbiegen nach
rechts/links Fußgänger im Begriff
sind, den Weg Ihres Fahrzeugs zu
kreuzen (Fahrradfahrer werden nicht
erkannt)
WARNUNG
■Einschränkungen des Pre-Collision- Systems
●Der Fahrer trägt die alleinige Verantwor-tung für die Fahrsicherheit. Fahren Sie
immer sicher und beobachten Sie auf- merksam die umgebenden Bereiche des Fahrzeugs.
Verwenden Sie das Pre-Collision- System niemals als Ersatz für die nor-male Bremsenbetätigung. Dieses
System kann nicht in allen Situationen Kollisionen verhindern oder Schäden und Verletzungen durch Kollisionen
reduzieren. Verlassen Sie sich nicht zu stark auf das System. Andernfalls kön-
nen Unfälle mit lebensgefährlichen bzw. tödlichen Verletzungen die Folge sein.
●Zwar ist dieses System für die Vermei-dung von Kollisionen und die Minimie-
rung der Folgen von Kollisionen konzipiert, die Wirksamkeit kann aber in Abhängigkeit von den konkreten Bedin-
gungen unterschiedlich sein. Daher kann das System unter Umständen nicht immer dieselbe Effizienz errei-
chen. Lesen Sie die folgenden Bedingungen sorgfältig durch. Verlassen Sie sich
nicht zu stark auf das System und fah- ren Sie immer vorsichtig.
• Bedingungen, unter denen das System
aktiv ist, auch wenn keine Kollisionsge- fahr besteht: S.232
• Bedingungen, unter denen das System
unter Umständen nicht ordnungsge- mäß arbeitet: S.233
●Versuchen Sie nicht, die Funktion des
Pre-Collision-Systems eigenständig zu überprüfen.In Abhängigkeit von den für die Prüfung
verwendeten Objekten (Dummys, Papp- Imitate erkennbarer Objekte usw.) funk-tioniert das System unter Umständen
nicht ordnungsgemäß, was letztendlich zu einem Unfall führen kann.
■Pre-Collision-Bremsfunktion
●Wenn die Pre-Collision-Bremsfunktion
in Betrieb ist, wird eine große Brems- kraft angewandt.
●Wenn das Fahrzeug durch die Pre-Colli-
sion-Bremsfunktion angehalten wurde, wird die Pre-Collision-Bremsfunktion nach ca. 2 Sekunden deaktiviert. Betäti-
gen Sie bei Bedarf das Bremspedal.
●Die Pre-Collision-Bremsfunktion funktio- niert unter Umständen nicht, wenn der
Fahrer bestimmte Bedienvorgänge durchführt. Wenn das Gaspedal stark durchgedrückt oder das Lenkrad
gedreht wird, kann das System diese Aktion als Ausweichmanöver interpre-tieren, wodurch die Pre-Collision-
Bremsfunktion unter Umständen nicht aktiviert wird.

228
CV Owner's Manual_Europe_M52N22_de
4-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
●In bestimmten Situationen wird die Pre-
Collision-Bremsfunktion unter Umstän- den deaktiviert, wenn das Gaspedal stark durchgedrückt oder das Lenkrad
gedreht wird und das System diese Aktion als Ausweichmanöver interpre-tiert.
●Wenn das Bremspedal betätigt wird, kann das System feststellen, dass der Fahrer Ausweichmaßnahmen ergreift,
und den Eingriffzeitpunkt der Pre-Colli- sion-Bremsfunktion bei Bedarf verzö-gern.
■Notlenkungsunterstützung (für Region A)
●Die Notlenkungsunterstützung wird abgebrochen, wenn das System fest-
stellt, dass die Funktion für die Spurab- weichungsvermeidung vollständig durchgeführt wurde.
●In den folgenden Fällen funktioniert die Notlenkungsunterstützung möglicher-weise nicht oder wird abgebrochen, da
das System unter Umständen feststellt, dass der Fahrer Aktionen durchführt.
• Wenn das Gaspedal stark durchgetre- ten, das Lenkrad ruckartig bewegt, das Bremspedal durchgetreten oder der
Hebel für den Fahrtr ichtungsanzeiger betätigt wird. In diesem Fall deutet das System die Aktion als Ausweichmanö-
ver des Fahrers und aktiviert die Notlen- kungsunterstützung unter Umständen nicht.
• In bestimmten Situationen wird die Not- lenkungsunterstützung unter Umstän-den deaktiviert, wenn das Gaspedal
stark durchgedrückt, das Lenkrad ruck- artig bewegt oder das Bremspedal durchgetreten wird und das System
diese Aktion als Ausweichmanöver des Fahrers interpretiert.
• Wenn die Notlenkungsunterstützung in Betrieb ist und das Lenkrad fest gehal-
ten oder in die entgegengesetzte Rich- tung des Systemeingriffs bewegt wird, wird die Funktion unter Umständen
abgebrochen.
■Situationen, in denen das Pre-Colli- sion-System deaktiviert werden
sollte
Deaktivieren Sie in den folgenden Situatio- nen das System, da es möglicherweise nicht ordnungsgemäß funktioniert, was zu
einem Unfall mit schweren oder tödlichen Verletzungen führen kann:
●Wenn das Fahrzeug abgeschleppt wird
●Wenn Ihr Fahrzeug ein anderes Fahr-zeug abschleppt
●Beim Transport des Fahrzeugs per Lkw,
Boot, Zug oder ähnlichen Transportmit- teln
●Wenn das Fahrzeug angehoben ist, der
Motor läuft und die Reifen sich frei dre- hen können
●Bei der Inspektion des Fahrzeugs mit
einem Trommeltester, wie z. B. einem Rollenprüfstand oder einem Tachome-tertester, oder bei der Verwendung einer
Auswuchtmaschine
●Wenn Frontgrill oder Frontstoßfänger bei einem Unfall oder aus anderen
Gründen einem starken Aufprall ausge- setzt waren
●Wenn das Fahrzeug nicht stabil gefah-
ren werden kann, wie z. B. nach einem Unfall oder einer Funktionsstörung
●Wenn das Fahrzeug sportlich gefahren
oder im Gelände bewegt wird
●Wenn der Reifenfülldruck nicht korrekt ist
●Wenn die Reifen stark abgefahren sind
●Wenn Reifen mit einer von den Spezifi-kationen abweichenden Größe montiert
sind
●Wenn Schneeketten montiert sind

229
4
CV Owner's Manual_Europe_M52N22_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Aktivieren/Deaktivieren des Pre-
Collision-Systems
Das Pre-Collision-System kann unter
( S.474) in der Multi-Informations-
anzeige aktiviert/deaktiviert werden.
Das System wird automatisch immer dann
aktiviert, wenn der Motorschalter in die Stel-
lung ON gebracht wird.
Das System wird deaktiviert, die PCS-
Warnleuchte leuchtet auf und in der
Multi-Informationsanzeige wird eine
Meldung angezeigt.
“PCS AUSGESCHALTET”
■Ändern des Warnzeitpunkts des
Pre-Collision-Systems
Der Warnzeitpunkt für das Pre-Colli-
sion-System kann unter ( S.474)
in der Multi-Informationsanzeige geän-
dert werden.
Die Einstellung für den Warnzeitpunkt des
Systems wird beibehalten, wenn der Motor-
schalter ausgeschaltet wird. Wenn das Pre-
Collision-System jedoch deaktiviert ist und
wieder aktiviert wird, wird der Warnzeitpunkt
wieder auf die Standardeinstellung (Mittel)
gesetzt.
Für Region A: Wenn der Warnzeitpunkt für
das Pre-Collision-System geändert wird,
wird auch der Zeitpunkt für den Eingriff der
Notlenkungsunterstützung entsprechend
geändert.
Wenn ein später Zeitpunkt ausgewählt ist,
wird die Notlenkungsunt erstützung in einem
Notfall unter Umständen nicht aktiviert.
1 Früh
2 Mittel
Das ist die Standardeinstellung.
3Spät
WARNUNG
●Wenn ein Notrad oder ein Notfall-Repa-
ratur-Kit für Reifen verwendet wird
●Wenn Ausrüstungsteile (z.B. Schnee- pflug usw.), die den Radarsensor oder
die Frontkamera verdecken können, vorübergehend am Fahrzeug montiert sind
Ändern der Einstellungen des
Pre-Collision-Systems

230
CV Owner's Manual_Europe_M52N22_de
4-5. Verwenden der Fahrunterstützungssysteme
■Betriebsbedingungen für die Pre-Collision-Funktion
Das Pre-Collision-System ist aktiviert und erkennt, dass eine h ohe Wahrscheinlichkeit eines Frontalzusammenstoßes mit einem erkannten Objekt besteht.Das System funktioniert in den folgenden Situationen unter Umst änden nicht:
• Wenn eine Batterieklemme getrennt und wiederverbunden wird und das Fahrzeug über einen bestimmten Zeitraum nicht gefahren wurde
• Wenn der Schalthebel auf R steht
• Wenn die Kontrollleuchte VSC OFF leuchtet (nur die Pre-Collisi on-Warnfunktion ist betriebs- bereit)
Die Betriebsgeschwindigkeiten und der Abbruch des Betriebs der einzelnen Funktionen wer- den im Folgenden dargestellt.
●Pre-Collision-Warnung
●Pre-Collision-Bremsassistent
●Pre-Collision-Bremsfunktion
Wenn in einer der folgenden Situationen die Pre-Collision-Brems funktion aktiv ist, wird sie deaktiviert:
• Das Gaspedal wird stark durchgedrückt.
• Das Lenkrad wird star k oder abrupt gedreht.
Erkennbare ObjekteFahrgeschwindigkeit
Relative Geschwindigkeit zwi-
schen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Für Region A und B: Radfah-
rer und FußgängerCa. 10 bis 80 km/hCa. 10 bis 80 km/h
Erkennbare ObjekteFahrgeschwindigkeit
Relative Geschwindigkeit zwi-
schen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 30 bis 180 km/hCa. 30 bis 180 km/h
Für Region A und B: Radfah-
rer und FußgängerCa. 30 bis 80 km/hCa. 30 bis 80 km/h
Erkennbare ObjekteFahrgeschwindigkeit
Relative Geschwindigkeit zwi-
schen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Für Region A und B: Radfah-
rer und FußgängerCa. 10 bis 80 km/hCa. 10 bis 80 km/h
