2022 TOYOTA RAV4 Manuale duso (in Italian)

575
9

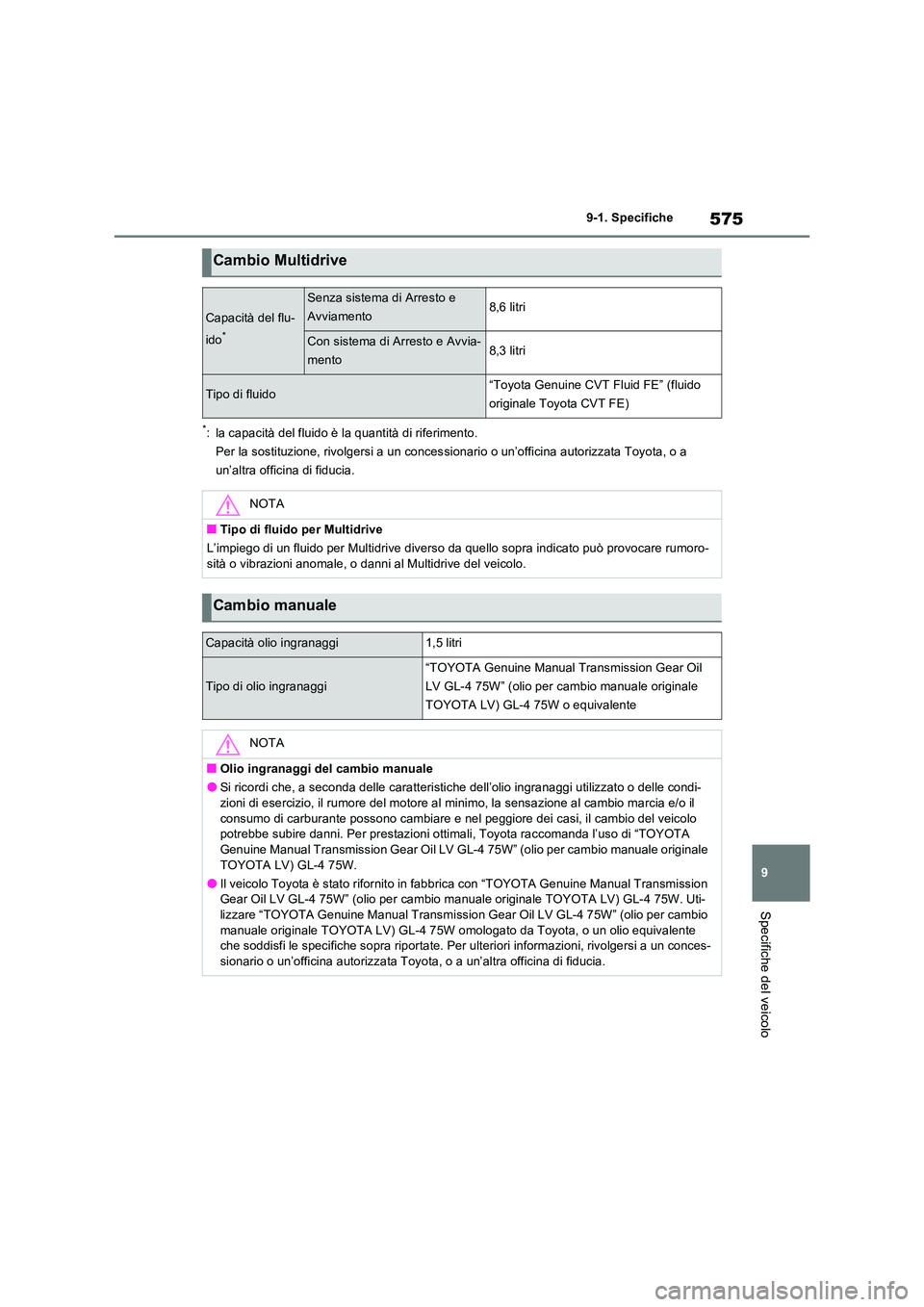

9-1. Specifiche
Specifiche del veicolo
*: la capacità del fluido è la quantità di riferimento.
Per la sostituzione, rivolgersi a un conces sionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
Cambio Multidrive
Capacità del flu-
ido*
Senza sistema di Arresto e
Avviamento8,6 litri
Con sistema di Arresto e Avvia-
mento8,3 litri
Tipo di fluido“Toyota Genuine CVT Fluid FE” (fluido
originale Toyota CVT FE)
NOTA
■Tipo di fluido per Multidrive
L’impiego di un fluido per Multidrive diverso da quello sopra indicato può provocare rumoro-
sità o vibrazioni anomale, o danni al Multidrive del veicolo.
Cambio manuale
Capacità olio ingranaggi1,5 litri
Tipo di olio ingranaggi
“TOYOTA Genuine Manual Transmission Gear Oil
LV GL-4 75W” (olio per cambio manuale originale
TOYOTA LV) GL-4 75W o equivalente
NOTA
■Olio ingranaggi del cambio manuale
●Si ricordi che, a seconda delle caratteristiche dell’olio ingranaggi utilizzato o delle condi-
zioni di esercizio, il rumore del motore al mi nimo, la sensazione al cambio marcia e/o il consumo di carburante possono cambiare e nel peggiore dei casi, il cambio del veicolo potrebbe subire danni. Per prestazioni ottimali, Toyota raccomanda l’uso di “TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W” (olio per cambio manuale originale TOYOTA LV) GL-4 75W.
●Il veicolo Toyota è stato rifornito in fabbrica con “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” (olio per cambio manuale originale TOYOTA LV) GL-4 75W. Uti-
lizzare “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” (olio per cambio manuale originale TOYOTA LV) GL-4 75W omologato da Toyota, o un olio equivalente che soddisfi le specifiche sopra riportate. Per ul teriori informazioni, rivolgersi a un conces-
sionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.

5769-1. Specifiche
Il veicolo Toyota è stato rifornito in fabbrica con “Toyota Genuine Differential Gear
Oil” (olio per differenziale originale Toyota).
Utilizzare “Toyota Genuine Differential Gear Oil” (olio per differenziale originale
Toyota) omologato da Toyota, o un olio equivalente che soddisfi le specifiche sopra
riportate. Per ulteriori informazioni, rivolgersi a un concessionario o un’officina auto-
rizzata Toyota, o a un’altra officina di fiducia.
Il veicolo Toyota è stato rifornito in fabbrica con “Toyota Genuine Differential Gear

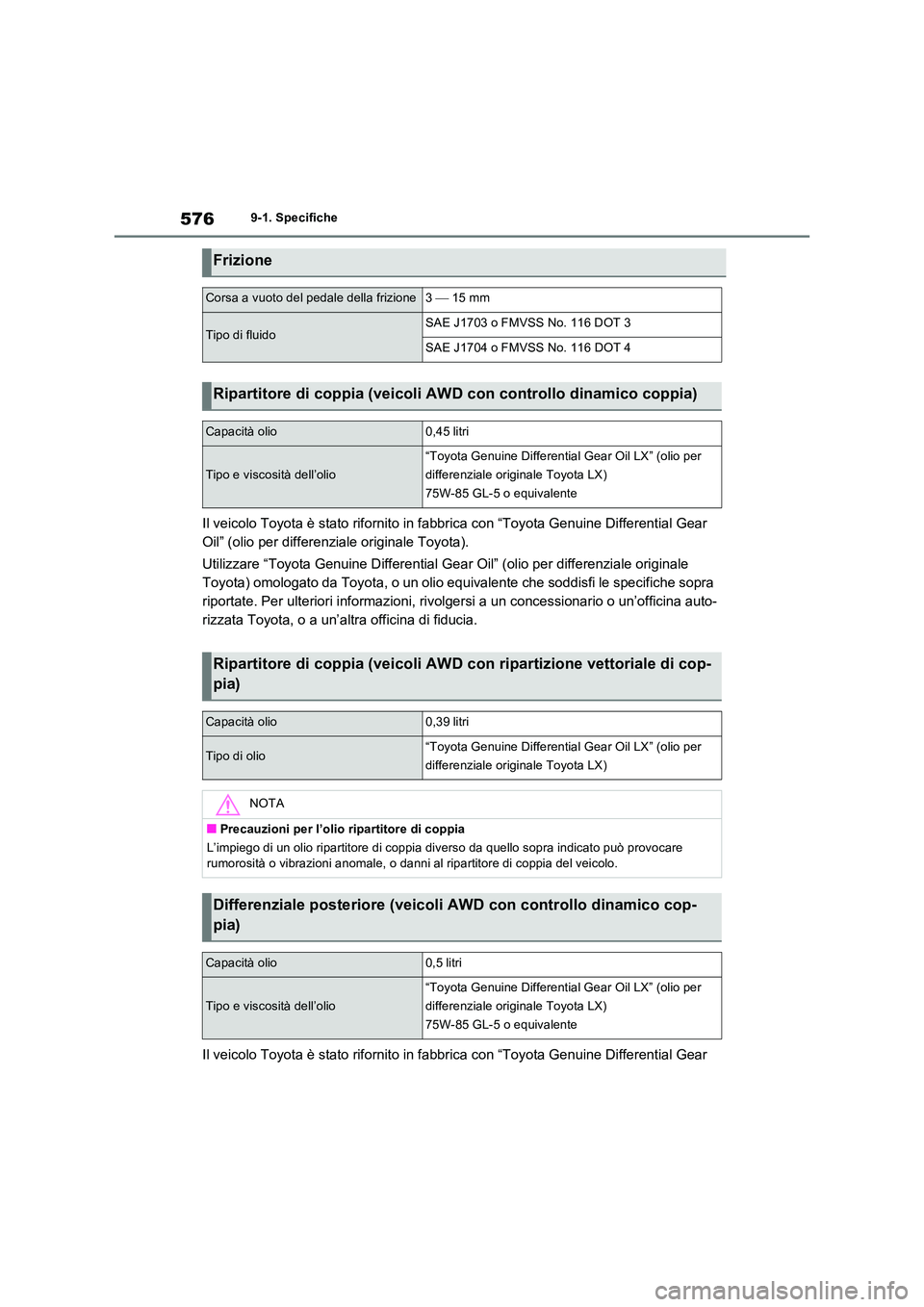

Frizione
Corsa a vuoto del pedale della frizione3  15 mm
Tipo di fluidoSAE J1703 o FMVSS No. 116 DOT 3
SAE J1704 o FMVSS No. 116 DOT 4
Ripartitore di coppia (veicoli AWD con controllo dinamico coppia)
Capacità olio0,45 litri
Tipo e viscosità dell’olio
“Toyota Genuine Differential Gear Oil LX” (olio per
differenziale originale Toyota LX)
75W-85 GL-5 o equivalente
Ripartitore di coppia (veicoli AWD con ripartizione vettoriale di cop-
pia)
Capacità olio0,39 litri
Tipo di olio“Toyota Genuine Differential Gear Oil LX” (olio per
differenziale originale Toyota LX)
NOTA
■Precauzioni per l’olio ripartitore di coppia
L’impiego di un olio ripartitore di coppia di verso da quello sopra indicato può provocare rumorosità o vibrazioni anomale, o danni al ripartitore di coppia del veicolo.
Differenziale posteriore (veicoli AWD con controllo dinamico cop-
pia)
Capacità olio0,5 litri
Tipo e viscosità dell’olio
“Toyota Genuine Differential Gear Oil LX” (olio per
differenziale originale Toyota LX)
75W-85 GL-5 o equivalente

577
9
9-1. Specifiche
Specifiche del veicolo

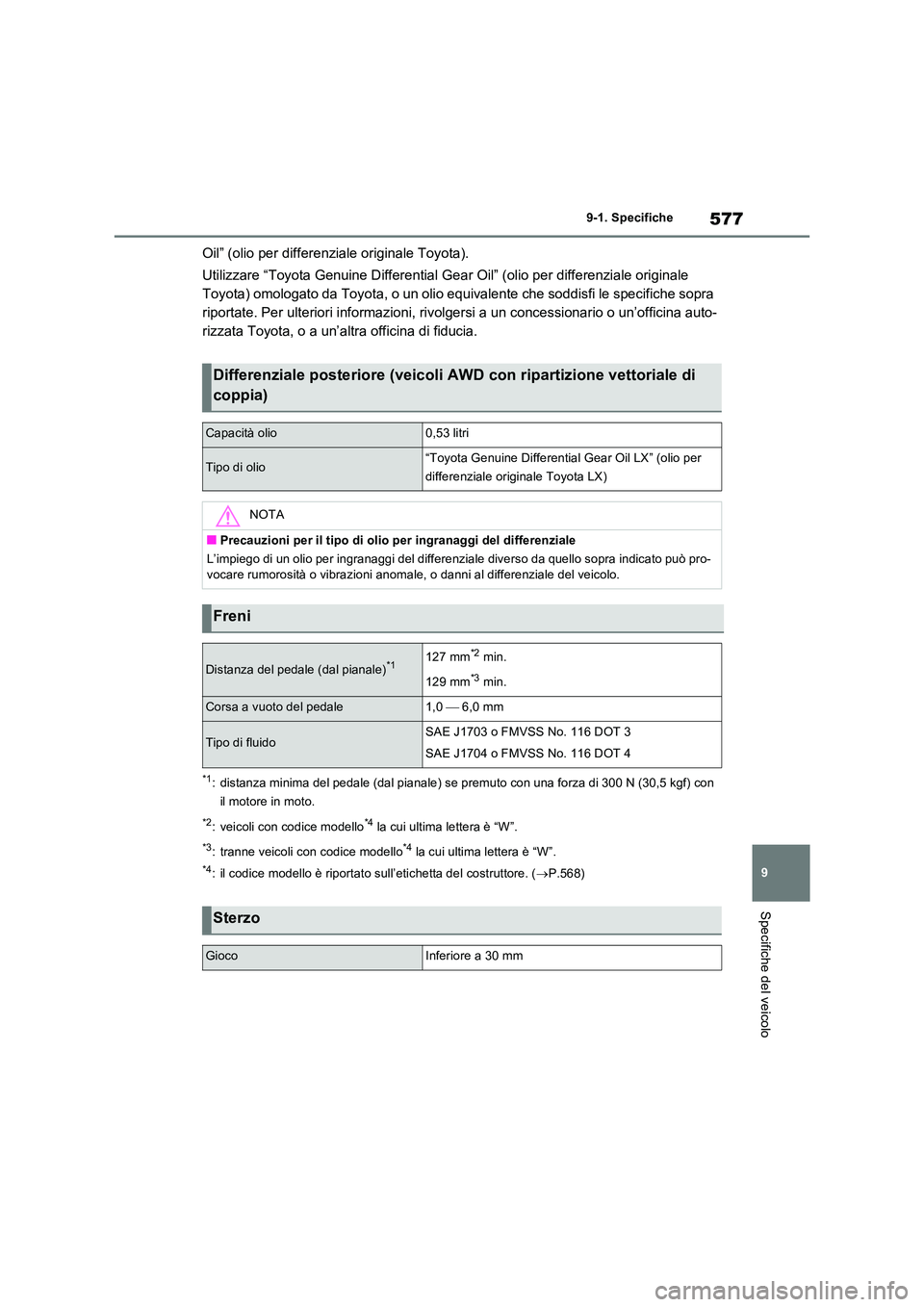

Oil” (olio per differenziale originale Toyota).
Utilizzare “Toyota Genuine Differential Gear Oil” (olio per differenziale originale
Toyota) omologato da Toyota, o un olio equivalente che soddisfi le specifiche sopra
riportate. Per ulteriori informazioni, rivolgersi a un concessionario o un’officina auto-
rizzata Toyota, o a un’altra officina di fiducia.
*1: distanza minima del pedale (dal pianale) se pr emuto con una forza di 300 N (30,5 kgf) con
il motore in moto.
*2: veicoli con codice modello*4 la cui ultima lettera è “W”.
*3: tranne veicoli con codice modello*4 la cui ultima lettera è “W”.
*4: il codice modello è riportato su ll’etichetta del costruttore. (P.568)
Differenziale posteriore (veicoli AWD con ripartizione vettoriale di
coppia)
Capacità olio0,53 litri
Tipo di olio“Toyota Genuine Differential Gear Oil LX” (olio per
differenziale originale Toyota LX)
NOTA
■Precauzioni per il tipo di olio per ingranaggi del differenziale
L’impiego di un olio per ingranaggi del differenz iale diverso da quello sopra indicato può pro- vocare rumorosità o vibrazioni anomale, o danni al differenziale del veicolo.
Freni
Distanza del pedale (dal pianale)*1127 mm*2 min.
129 mm*3 min.
Corsa a vuoto del pedale1,0  6,0 mm
Tipo di fluidoSAE J1703 o FMVSS No. 116 DOT 3
SAE J1704 o FMVSS No. 116 DOT 4
Sterzo
GiocoInferiore a 30 mm

5789-1. Specifiche

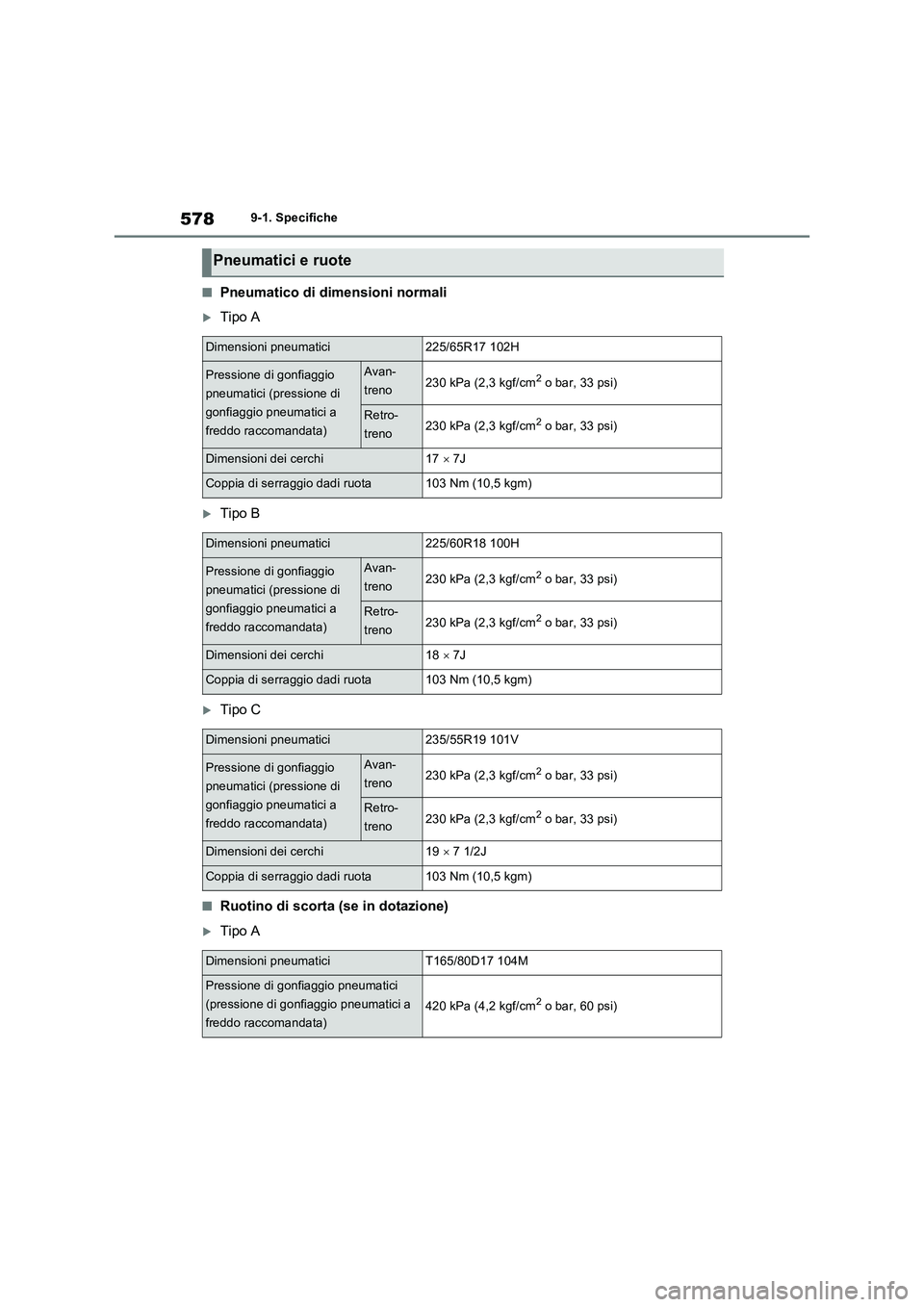

■Pneumatico di dimensioni normali
Tipo A
Tipo B
Tipo C
■Ruotino di scorta (se in dotazione)
Tipo A
Pneumatici e ruote
Dimensioni pneumatici225/65R17 102H
Pressione di gonfiaggio
pneumatici (pressione di
gonfiaggio pneumatici a
freddo raccomandata)Avan-
treno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Retro-
treno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Dimensioni dei cerchi17  7J
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
Dimensioni pneumatici225/60R18 100H
Pressione di gonfiaggio
pneumatici (pressione di
gonfiaggio pneumatici a
freddo raccomandata)Avan-
treno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Retro-
treno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Dimensioni dei cerchi18  7J
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
Dimensioni pneumatici235/55R19 101V
Pressione di gonfiaggio
pneumatici (pressione di
gonfiaggio pneumatici a
freddo raccomandata)Avan-
treno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Retro-
treno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Dimensioni dei cerchi19  7 1/2J
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
Dimensioni pneumaticiT165/80D17 104M
Pressione di gonfiaggio pneumatici
(pressione di gonfiaggio pneumatici a
freddo raccomandata)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)

579
9 9-1. Specifiche
Specifiche del veicolo
Tipo B
■Durante il traino di un rimorchio (veicoli in grado di trainare un rimorchio: P.190)
Aggiungere 20,0 kPa (0,2 kgf/cm
2 o bar, 3 psi) alla pressione di gonfiaggio pneumatici racco-
mandata e guidare a una velocità inferiore ai 100 km/h.
A: lampadine alogene H16
B: lampadine con base a cuneo (gialla)
C: lampadine con base a cuneo (trasparenti)
D: lampadine a estremità doppia
*: se in dotazione
Dimensioni dei cerchi17  4T
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
Dimensioni pneumaticiT165/90D18 107M
Pressione di gonfiaggio pneumatici
(pressione di gonfiaggio pneumatici a
freddo raccomandata)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni dei cerchi18  4T
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
Lampadine
LampadineWTipo
Esterno
Fendinebbia anteriori (tipo a lampadina)*19A
Indicatori di direzione anteriori (tipo a lam-
padina)21B
Indicatori di direzione posteriori21B
Luci retromarcia16C
Luci esterne di soglia*5C
Abitacolo
Luci specchietti di cortesia (tipo a lampa-
dina)8C
Luci di cortesia/luci interne anteriori (tipo a
lampadina)5C
Luce interna posteriore (tipo a lampadina)8D
Luce vano bagagli (tipo a lampadina)5C

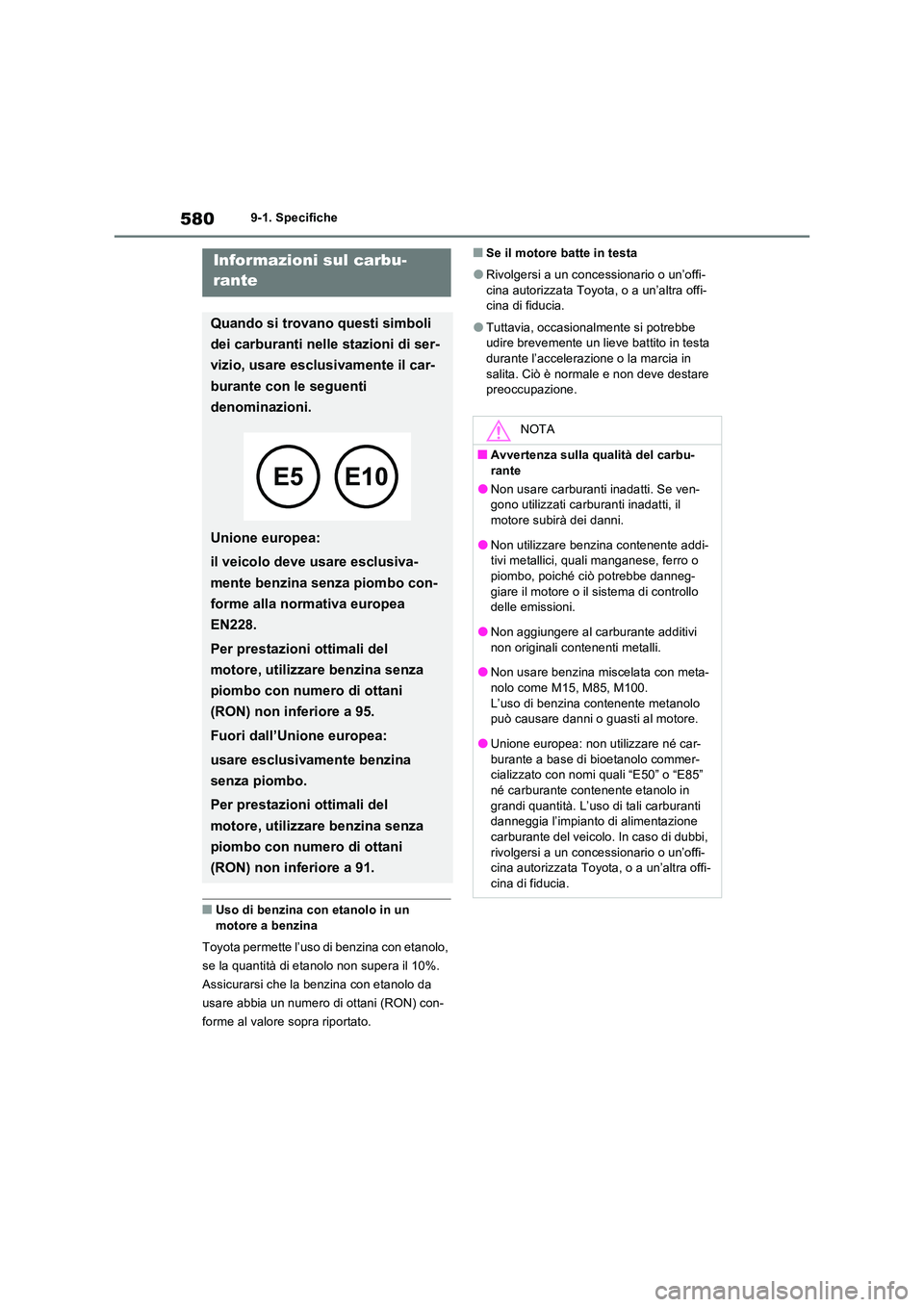

5809-1. Specifiche
■Uso di benzina con etanolo in un
motore a benzina
Toyota permette l’uso di benzina con etanolo,
se la quantità di etanolo non supera il 10%.
Assicurarsi che la benzina con etanolo da
usare abbia un numero di ottani (RON) con-
forme al valore sopra riportato.
■Se il motore batte in testa
●Rivolgersi a un concessionario o un’offi-
cina autorizzata Toyota, o a un’altra offi- cina di fiducia.
●Tuttavia, occasionalmente si potrebbe udire brevemente un lieve battito in testa durante l’accelerazione o la marcia in
salita. Ciò è normale e non deve destare preoccupazione.
Informazioni sul carbu-
rante
Quando si trovano questi simboli
dei carburanti nelle stazioni di ser-
vizio, usare esclusivamente il car-
burante con le seguenti
denominazioni.
Unione europea:
il veicolo deve usare esclusiva-
mente benzina senza piombo con-
forme alla normativa europea
EN228.
Per prestazioni ottimali del
motore, utilizzare benzina senza
piombo con numero di ottani
(RON) non inferiore a 95.
Fuori dall’Unione europea:
usare esclusivamente benzina
senza piombo.
Per prestazioni ottimali del
motore, utilizzare benzina senza
piombo con numero di ottani
(RON) non inferiore a 91.
NOTA
■Avvertenza sulla qualità del carbu-
rante
●Non usare carburanti inadatti. Se ven- gono utilizzati carburanti inadatti, il motore subirà dei danni.
●Non utilizzare benzina contenente addi-tivi metallici, quali manganese, ferro o piombo, poiché ciò potrebbe danneg-
giare il motore o il sistema di controllo delle emissioni.
●Non aggiungere al carburante additivi
non originali contenenti metalli.
●Non usare benzina miscelata con meta- nolo come M15, M85, M100.
L’uso di benzina contenente metanolo può causare danni o guasti al motore.
●Unione europea: non utilizzare né car-burante a base di bioetanolo commer-cializzato con nomi quali “E50” o “E85”
né carburante contenente etanolo in grandi quantità. L’uso di tali carburanti danneggia l’impianto di alimentazione
carburante del veicolo. In caso di dubbi, rivolgersi a un concessionario o un’offi-cina autorizzata Toyota, o a un’altra offi-
cina di fiducia.

581
9
9-1. Specifiche
Specifiche del veicolo

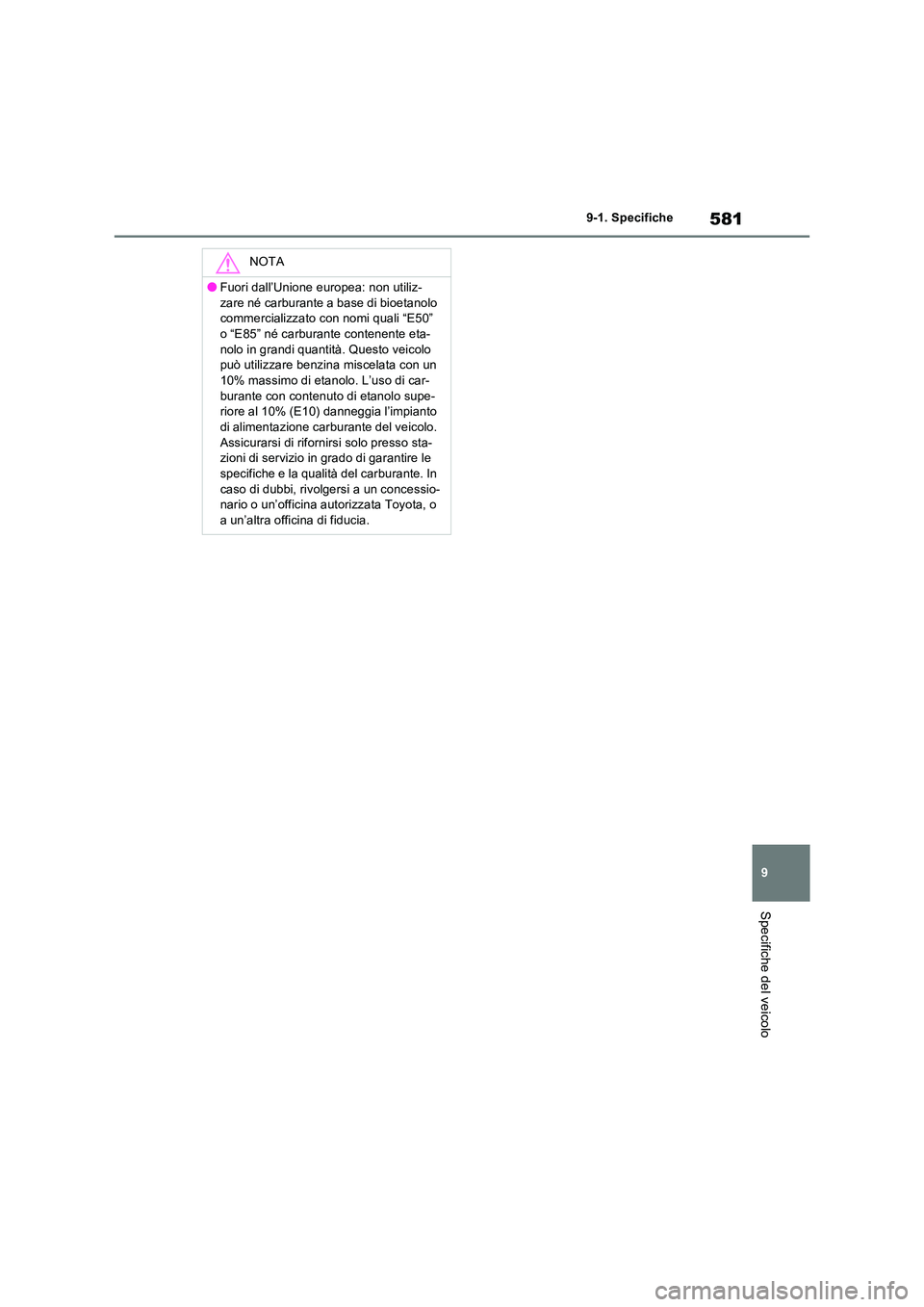

NOTA
●Fuori dall’Unione europea: non utiliz-
zare né carburante a base di bioetanolo commercializzato con nomi quali “E50” o “E85” né carburante contenente eta-
nolo in grandi quantità. Questo veicolo può utilizzare benzina miscelata con un 10% massimo di etanolo. L’uso di car-
burante con contenuto di etanolo supe- riore al 10% (E10) danneggia l’impianto di alimentazione carburante del veicolo.
Assicurarsi di rifornirsi solo presso sta- zioni di servizio in grado di garantire le specifiche e la qualità del carburante. In
caso di dubbi, rivolgersi a un concessio- nario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.

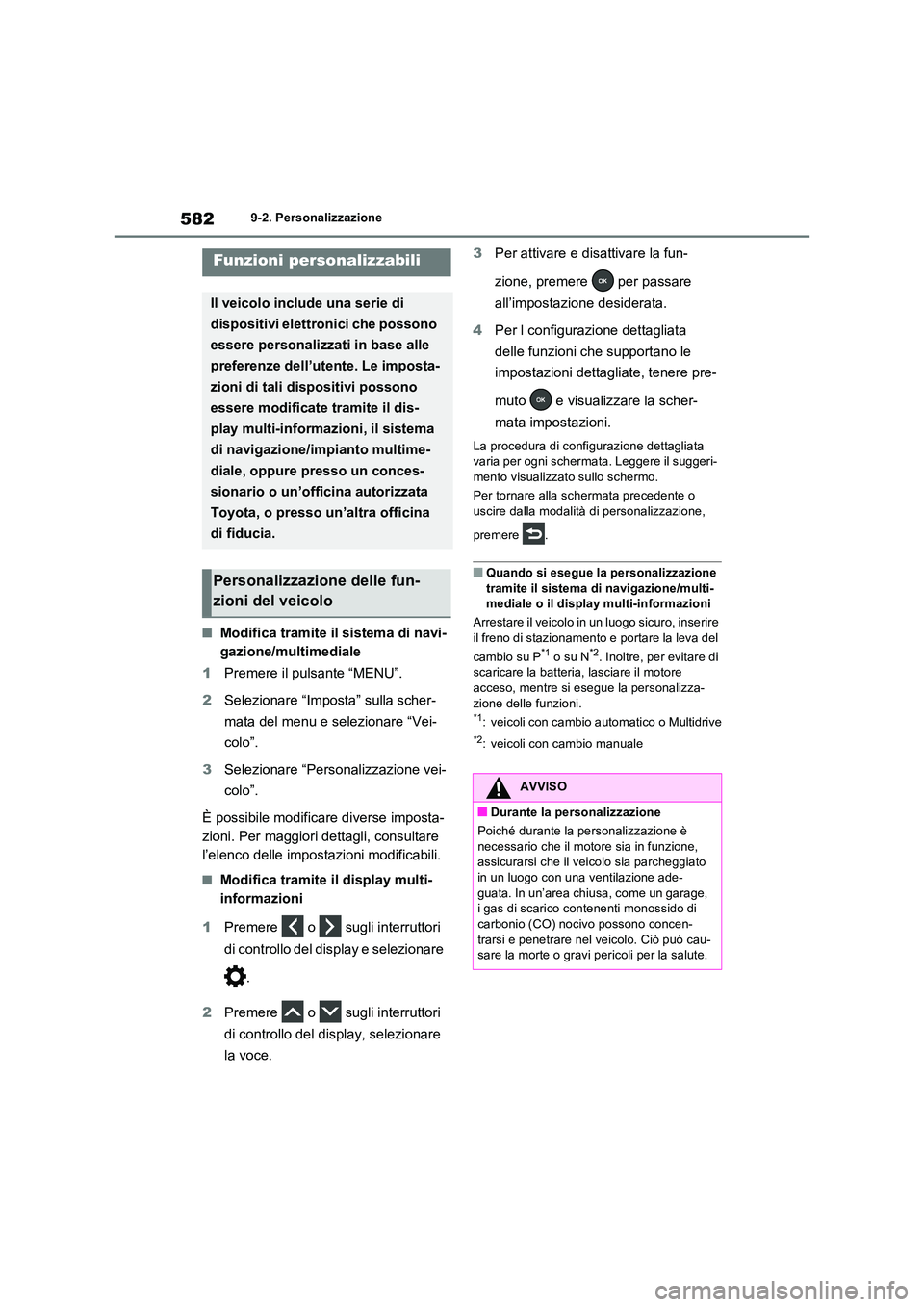

5829-2. Personalizzazione
9-2.Persona lizza zione
■Modifica tramite il sistema di navi-
gazione/multimediale
1 Premere il pulsante “MENU”.
2 Selezionare “Imposta” sulla scher-
mata del menu e selezionare “Vei-
colo”.
3 Selezionare “Personalizzazione vei-
colo”.
È possibile modificare diverse imposta-
zioni. Per maggiori dettagli, consultare
l’elenco delle impostazioni modificabili.
■Modifica tramite il display multi-
informazioni
1 Premere o sugli interruttori
di controllo del display e selezionare
.
2 Premere o sugli interruttori
di controllo del display, selezionare
la voce.
3 Per attivare e disattivare la fun-
zione, premere per passare
all’impostazione desiderata.
4 Per l configurazione dettagliata
delle funzioni che supportano le
impostazioni dettagliate, tenere pre-
muto e visualizzare la scher-
mata impostazioni.
La procedura di configurazione dettagliata varia per ogni schermata. Leggere il suggeri-
mento visualizzato sullo schermo.
Per tornare alla schermata precedente o uscire dalla modalità di personalizzazione,
premere .
■Quando si esegue la personalizzazione tramite il sistema di navigazione/multi-mediale o il display multi-informazioni
Arrestare il veicolo in un luogo sicuro, inserire
il freno di stazionamento e portare la leva del
cambio su P*1 o su N*2. Inoltre, per evitare di scaricare la batteria, lasciare il motore acceso, mentre si esegue la personalizza-
zione delle funzioni.*1: veicoli con cambio automatico o Multidrive
*2: veicoli con cambio manuale
Funzioni personalizzabili
Il veicolo include una serie di
dispositivi elettronici che possono
essere personalizzati in base alle
preferenze dell’utente. Le imposta-
zioni di tali dispositivi possono
essere modificate tramite il dis-
play multi-informazioni, il sistema
di navigazione/impianto multime-
diale, oppure presso un conces-
sionario o un’officina autorizzata
Toyota, o presso un’altra officina
di fiducia.
Personalizzazione delle fun-
zioni del veicolo
AVVISO
■Durante la personalizzazione
Poiché durante la personalizzazione è necessario che il motore sia in funzione, assicurarsi che il veicolo sia parcheggiato
in un luogo con una ventilazione ade- guata. In un’area chiusa, come un garage, i gas di scarico contenenti monossido di
carbonio (CO) nocivo possono concen- trarsi e penetrare nel veicolo. Ciò può cau-sare la morte o gravi pericoli per la salute.
