4-5. Uso dei sistemi di supporto alla guida
Guida
AVVISO
■Avvertenze per l’uso del sistema
Non fare eccessivo affidamento sul
sistema in quanto potrebbe verificarsi un incidente.
Guidare verificando sempre che l’area attorno al veicolo sia sicura. Il sistema
potrebbe non funzionare a causa delle condizioni stradali e del veicolo, delle con-dizioni atmosferiche o altro.
Le capacità di rilevamento dei sensori e
dei radar sono limitate. Guidare verifi- cando sempre che l’area attorno al veicolo sia sicura.
●È esclusiva responsabilità del condu-cente guidare in maniera sicura. Gui-dare sempre con cautela, avendo cura
di controllare l’area circostante. Il sistema di frenata di assistenza al par-cheggio è stato progettato per offrire
assistenza nel ridurre la gravità degli scontri. Tuttavia, potrebbe non funzio-nare in alcune situazioni.
●Il sistema di frenata di assistenza al par-cheggio non è progettato per fermare completamente il veicolo. Inoltre, anche
se il sistema ha fermato il veicolo, è necessario premere immediatamente il
pedale del freno in quanto l’intervento dei freni viene annullato dopo 2 secondi circa.
●È estremamente pericoloso verificare il funzionamento del sistema guidando intenzionalmente il veicolo verso un
muro, ecc. Evitare assolutamente tali manovre.
■Quando disattivare la frenata di assi-
stenza al parcheggio
Nelle seguenti situazioni, disattivare la fre- nata di assistenza al parcheggio in quanto potrebbe attivarsi anche in assenza di
rischio di scontro.
●Quando si ispeziona il veicolo usando un banco prova a rulli, un banco dina-
mometrico o un rullo libero.
●Quando si carica il veicolo su una nave, un autocarro o altro mezzo di trasporto.
●Se le sospensioni sono state modificate o sono stati montati pneumatici con
dimensioni diverse da quelle specifi- cate.
●Se la parte anteriore del veicolo è solle-
vata o abbassata a causa del carico tra- sportato.
●Quando si montano accessori quali
occhiello di traino di emergenza, protet- tore del paraurti (ad esempio modana-tura aggiuntiva, ecc.), portabiciclette o
lama spazzaneve che potrebbero coprire un sensore.
●Quando si utilizzano impianti di autola-
vaggio automatici.
●Se non è possibile guidare il veicolo in maniera stabile, ad esempio a seguito di
un incidente o di un’avaria.
●Quando il veicolo viene guidato in modo sportivo o in fuoristrada.
●Quando gli pneumatici non sono gonfiati alla pressione corretta.
●Quando gli pneumatici sono molto usu-
rati.
●Quando si utilizzano catene da neve, il ruotino di scorta o il kit di riparazione di
emergenza per foratura.
NOTA
■Se sul display multi-informazioni compare il messaggio “PKSB non
disponibile” e la spia PKSB OFF lam- peggia
Se questo messaggio viene visualizzato subito dopo aver portato l’interruttore
motore su ON, guidare il veicolo con cau- tela, controllando l’area circostante. Potrebbe essere necessario guidare il vei-
colo per un determinato periodo di tempo prima che il sistema torni alla normalità. (Se il sistema non ritorna alla normalità
dopo aver guidato per qualche tempo, pulire i sensori e l’area circostante sui paraurti).

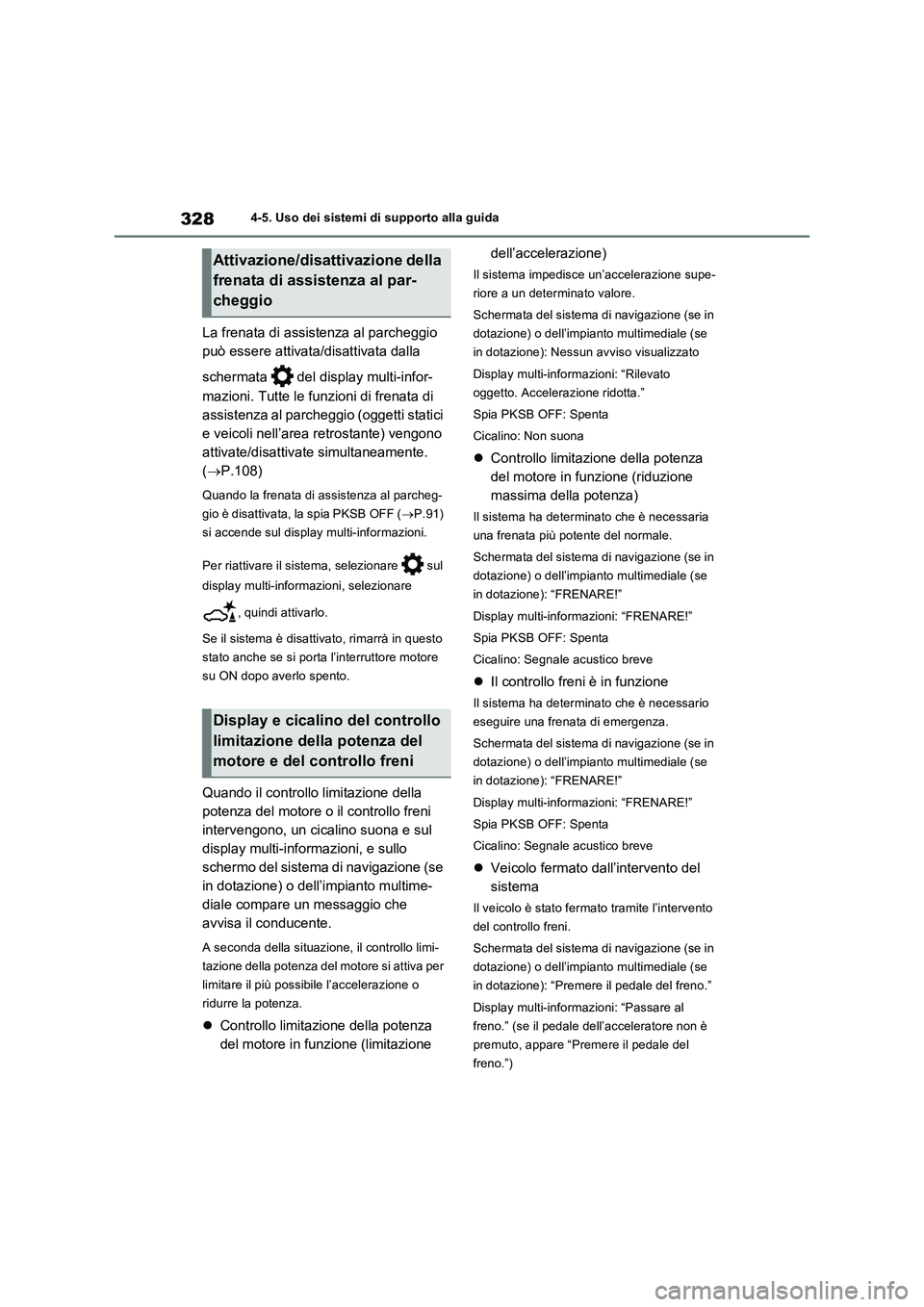

3284-5. Uso dei sistemi di supporto alla guida
La frenata di assistenza al parcheggio
può essere attivata/disattivata dalla
schermata del display multi-infor-
mazioni. Tutte le funzioni di frenata di
assistenza al parcheggio (oggetti statici
e veicoli nell’area retrostante) vengono
attivate/disattivate simultaneamente.
(P.108)
Quando la frenata di assistenza al parcheg-
gio è disattivata, la spia PKSB OFF (P.91)
si accende sul display multi-informazioni.
Per riattivare il sistema, selezionare sul
display multi-informazioni, selezionare
, quindi attivarlo.
Se il sistema è disattivato, rimarrà in questo
stato anche se si porta l’interruttore motore
su ON dopo averlo spento.
Quando il controllo limitazione della
potenza del motore o il controllo freni
intervengono, un cicalino suona e sul
display multi-informazioni, e sullo
schermo del sistema di navigazione (se
in dotazione) o dell’impianto multime-
diale compare un messaggio che
avvisa il conducente.
A seconda della situazione, il controllo limi-
tazione della potenza del motore si attiva per
limitare il più possibile l’accelerazione o
ridurre la potenza.
Controllo limitazione della potenza
del motore in funzione (limitazione dell’accelerazione)
Il sistema impedisce un’accelerazione supe-
riore a un determinato valore.
Schermata del sistema di navigazione (se in
dotazione) o dell’impianto multimediale (se
in dotazione): Nessun avviso visualizzato
Display multi-informazioni: “Rilevato
oggetto. Accelerazione ridotta.”
Spia PKSB OFF: Spenta
Cicalino: Non suona
Controllo limitazione della potenza
del motore in funzione (riduzione
massima della potenza)
Il sistema ha determinato che è necessaria
una frenata più potente del normale.
Schermata del sistema di navigazione (se in
dotazione) o dell’impianto multimediale (se
in dotazione): “FRENARE!”
Display multi-informazioni: “FRENARE!”
Spia PKSB OFF: Spenta
Cicalino: Segnale acustico breve
Il controllo freni è in funzione
Il sistema ha determinato che è necessario
eseguire una frenata di emergenza.
Schermata del sistema di navigazione (se in
dotazione) o dell’impianto multimediale (se
in dotazione): “FRENARE!”
Display multi-informazioni: “FRENARE!”
Spia PKSB OFF: Spenta
Cicalino: Segnale acustico breve
Veicolo fermato dall’intervento del
sistema
Il veicolo è stato fermato tramite l’intervento
del controllo freni.
Schermata del sistema di navigazione (se in
dotazione) o dell’impianto multimediale (se
in dotazione): “Premere il pedale del freno.”
Display multi-informazioni: “Passare al
freno.” (se il pedale dell’acceleratore non è
premuto, appare “Premere il pedale del
freno.”)
Attivazione/disattivazione della
frenata di assistenza al par-
cheggio
Display e cicalino del controllo
limitazione della potenza del
motore e del controllo freni

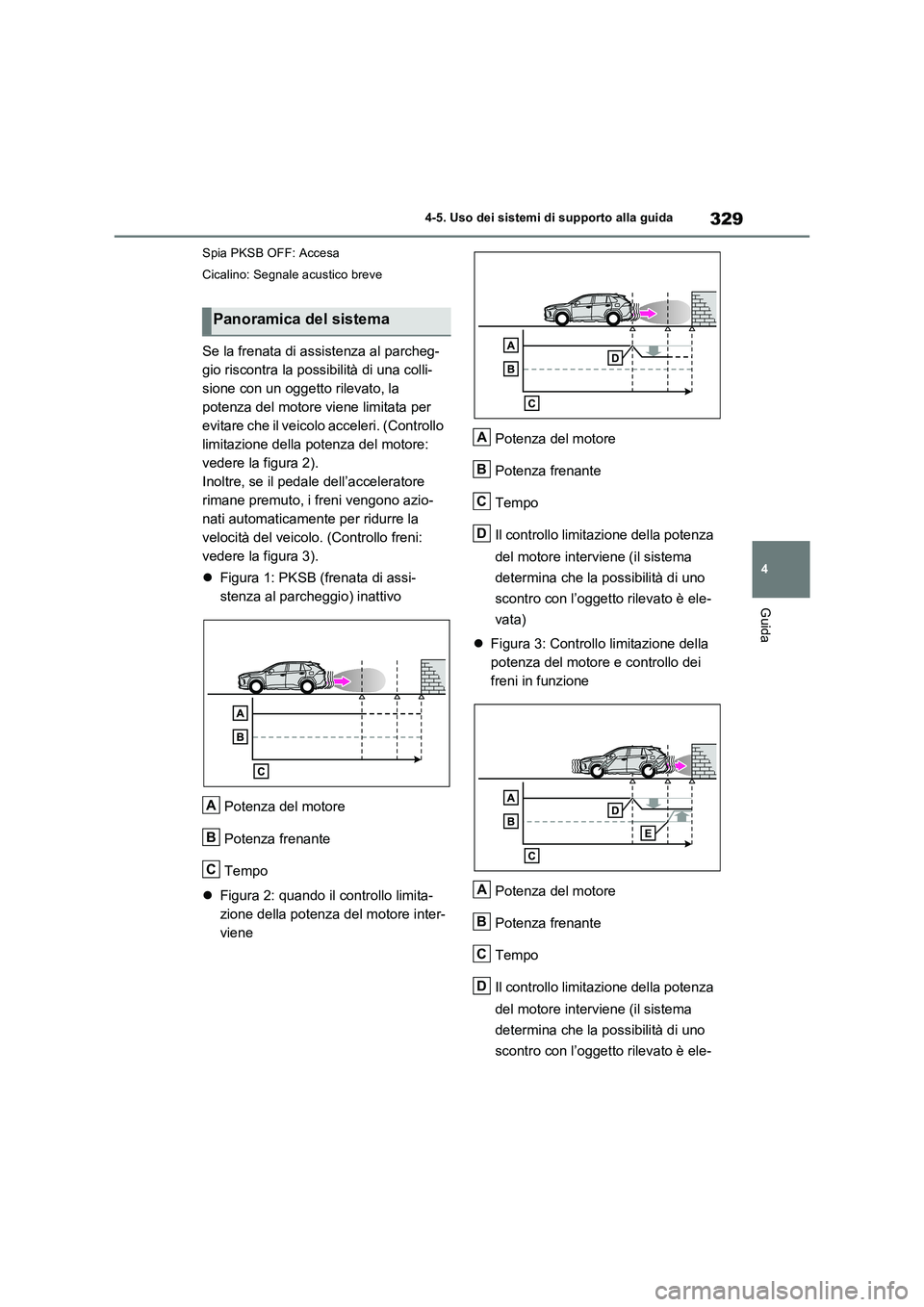

329
4 4-5. Uso dei sistemi di supporto alla guida
Guida
Spia PKSB OFF: Accesa
Cicalino: Segnale acustico breve
Se la frenata di assistenza al parcheg-
gio riscontra la possibilità di una colli-
sione con un oggetto rilevato, la
potenza del motore viene limitata per
evitare che il veicolo acceleri. (Controllo
limitazione della potenza del motore:
vedere la figura 2).
Inoltre, se il pedale dell’acceleratore
rimane premuto, i freni vengono azio-
nati automaticamente per ridurre la
velocità del veicolo. (Controllo freni:
vedere la figura 3).
Figura 1: PKSB (frenata di assi-
stenza al parcheggio) inattivo
Potenza del motore
Potenza frenante
Tempo
Figura 2: quando il controllo limita-
zione della potenza del motore inter-
vienePotenza del motore
Potenza frenante
Tempo
Il controllo limitazione della potenza
del motore interviene (il sistema
determina che la possibilità di uno
scontro con l’oggetto rilevato è ele-
vata)
Figura 3: Controllo limitazione della
potenza del motore e controllo dei
freni in funzione
Potenza del motore
Potenza frenante
Tempo
Il controllo limitazione della potenza
del motore interviene (il sistema
determina che la possibilità di uno
scontro con l’oggetto rilevato è ele-
Panoramica del sistema
A
B
C
A
B
C
D
A
B
C
D

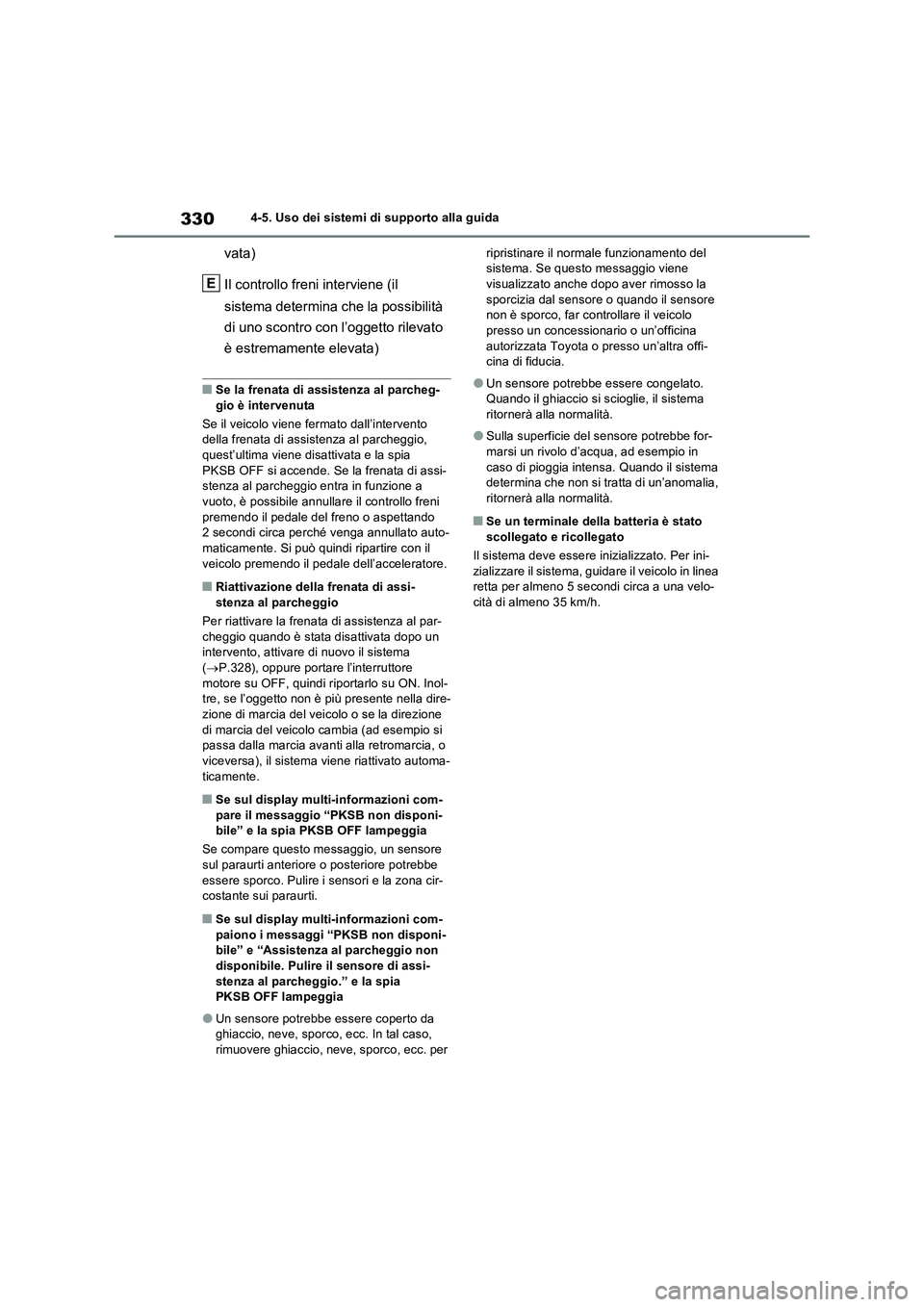

3304-5. Uso dei sistemi di supporto alla guida
vata)
Il controllo freni interviene (il
sistema determina che la possibilità
di uno scontro con l’oggetto rilevato
è estremamente elevata)
■Se la frenata di assistenza al parcheg-
gio è intervenuta
Se il veicolo viene fermato dall’intervento
della frenata di assistenza al parcheggio,
quest’ultima viene disattivata e la spia
PKSB OFF si accende. Se la frenata di assi-
stenza al parcheggio entra in funzione a
vuoto, è possibile annullare il controllo freni
premendo il pedale del freno o aspettando
2 secondi circa perché venga annullato auto-
maticamente. Si può quindi ripartire con il
veicolo premendo il pedale dell’acceleratore.
■Riattivazione della frenata di assi-
stenza al parcheggio
Per riattivare la frenata di assistenza al par-
cheggio quando è stata disattivata dopo un
intervento, attivare di nuovo il sistema
(P.328), oppure portare l’interruttore
motore su OFF, quindi riportarlo su ON. Inol-
tre, se l’oggetto non è più presente nella dire-
zione di marcia del veicolo o se la direzione
di marcia del veicolo cambia (ad esempio si
passa dalla marcia avanti alla retromarcia, o
viceversa), il sistema viene riattivato automa-
ticamente.
■Se sul display multi-informazioni com-
pare il messaggio “PKSB non disponi-
bile” e la spia PKSB OFF lampeggia
Se compare questo messaggio, un sensore
sul paraurti anteriore o posteriore potrebbe
essere sporco. Pulire i sensori e la zona cir-
costante sui paraurti.
■Se sul display multi-informazioni com-
paiono i messaggi “PKSB non disponi-
bile” e “Assistenza al parcheggio non
disponibile. Pulire il sensore di assi-
stenza al parcheggio.” e la spia
PKSB OFF lampeggia
●Un sensore potrebbe essere coperto da
ghiaccio, neve, sporco, ecc. In tal caso,
rimuovere ghiaccio, neve, sporco, ecc. per ripristinare il normale funzionamento del
sistema. Se questo messaggio viene
visualizzato anche dopo aver rimosso la
sporcizia dal sensore o quando il sensore
non è sporco, far controllare il veicolo
presso un concessionario o un’officina
autorizzata Toyota o presso un’altra offi-
cina di fiducia.
●Un sensore potrebbe essere congelato.
Quando il ghiaccio si scioglie, il sistema
ritornerà alla normalità.
●Sulla superficie del sensore potrebbe for-
marsi un rivolo d’acqua, ad esempio in
caso di pioggia intensa. Quando il sistema
determina che non si tratta di un’anomalia,
ritornerà alla normalità.
■Se un terminale della batteria è stato
scollegato e ricollegato
Il sistema deve essere inizializzato. Per ini-
zializzare il sistema, guidare il veicolo in linea
retta per almeno 5 secondi circa a una velo-
cità di almeno 35 km/h.
E

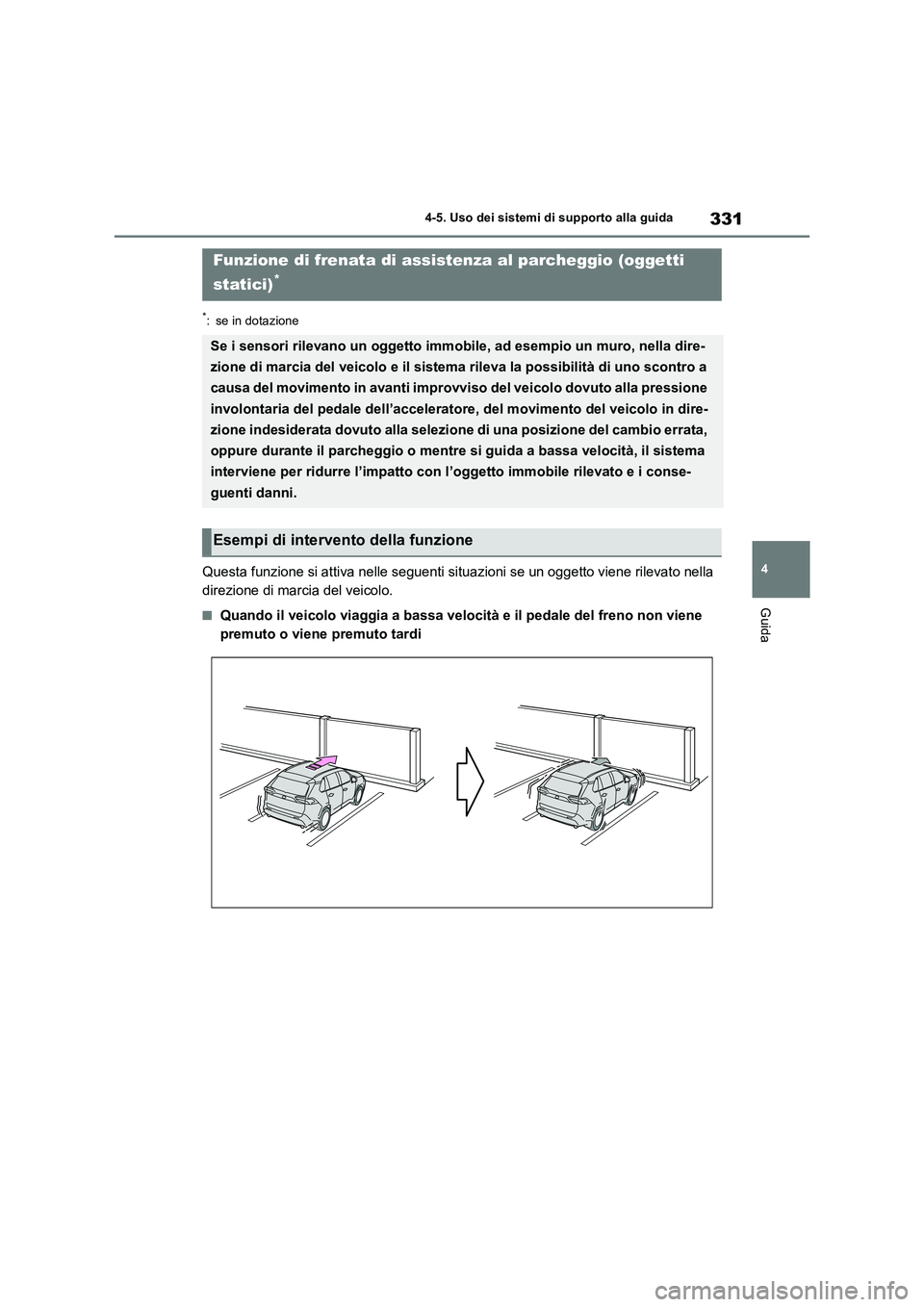

331
4 4-5. Uso dei sistemi di supporto alla guida
Guida
*: se in dotazione
Questa funzione si attiva nelle seguenti situazioni se un oggetto viene rilevato nella
direzione di marcia del veicolo.
■Quando il veicolo viaggia a bassa velocità e il pedale del freno non viene
premuto o viene premuto tardi
Funzione di frenata di assistenza al parcheggio (oggetti
statici)
*
Se i sensori rilevano un oggetto immobile, ad esempio un muro, nella dire-
zione di marcia del veicolo e il sistema rileva la possibilità di uno scontro a
causa del movimento in avanti improvviso del veicolo dovuto alla pressione
involontaria del pedale dell’acceleratore, del movimento del veicolo in dire-
zione indesiderata dovuto alla selezione di una posizione del cambio errata,
oppure durante il parcheggio o mentre si guida a bassa velocità, il sistema
interviene per ridurre l’impatto con l’oggetto immobile rilevato e i conse-
guenti danni.
Esempi di intervento della funzione

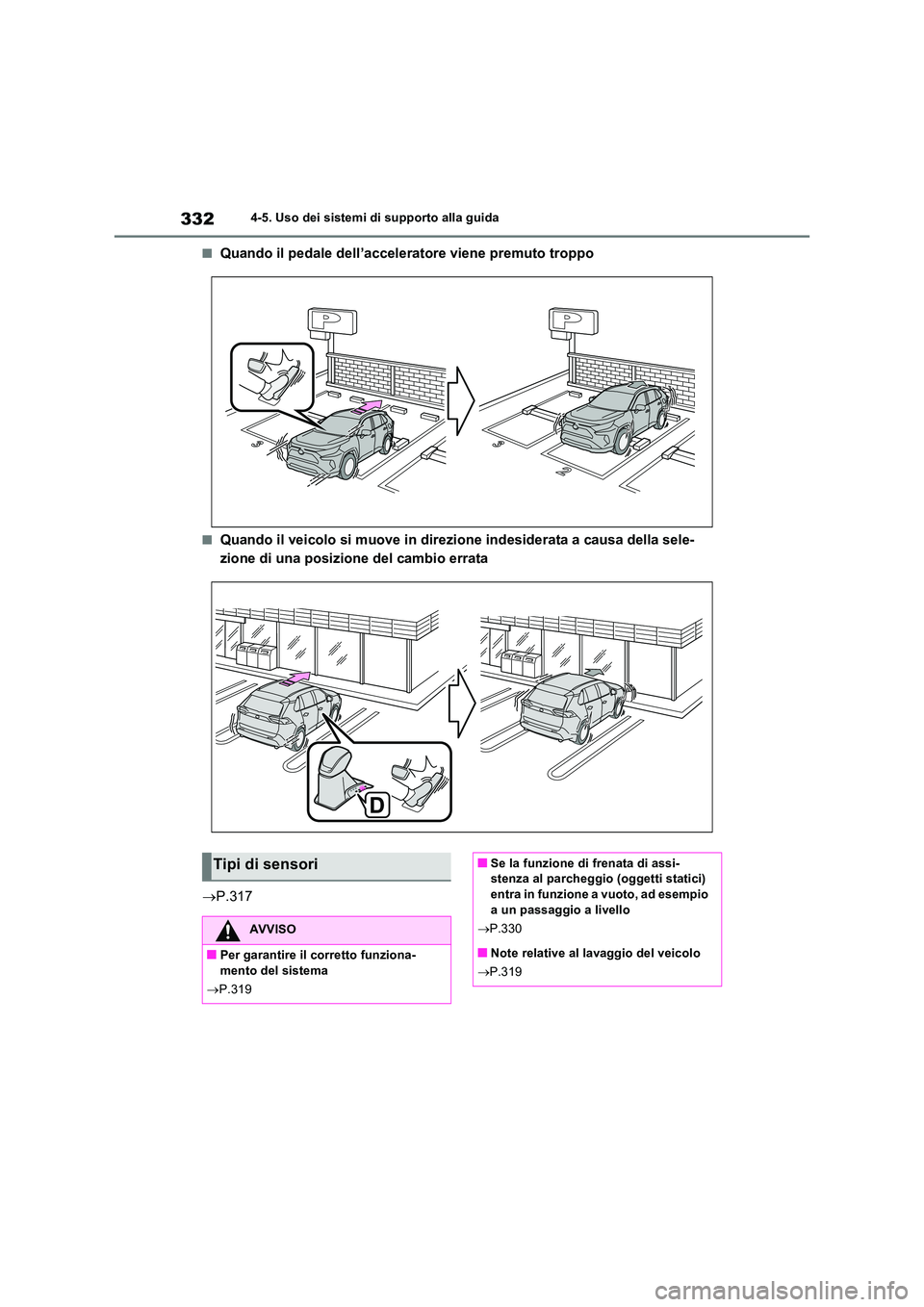

3324-5. Uso dei sistemi di supporto alla guida
■Quando il pedale dell’acceleratore viene premuto troppo
■Quando il veicolo si muove in direzione indesiderata a causa della sele-
zione di una posizione del cambio errata
 P.317
Tipi di sensori
AVVISO
■Per garantire il corretto funziona- mento del sistema
 P.319
■Se la funzione di frenata di assi- stenza al parcheggio (oggetti statici)
entra in funzione a vuoto, ad esempio a un passaggio a livello
 P.330
■Note relative al lavaggio del veicolo
 P.319

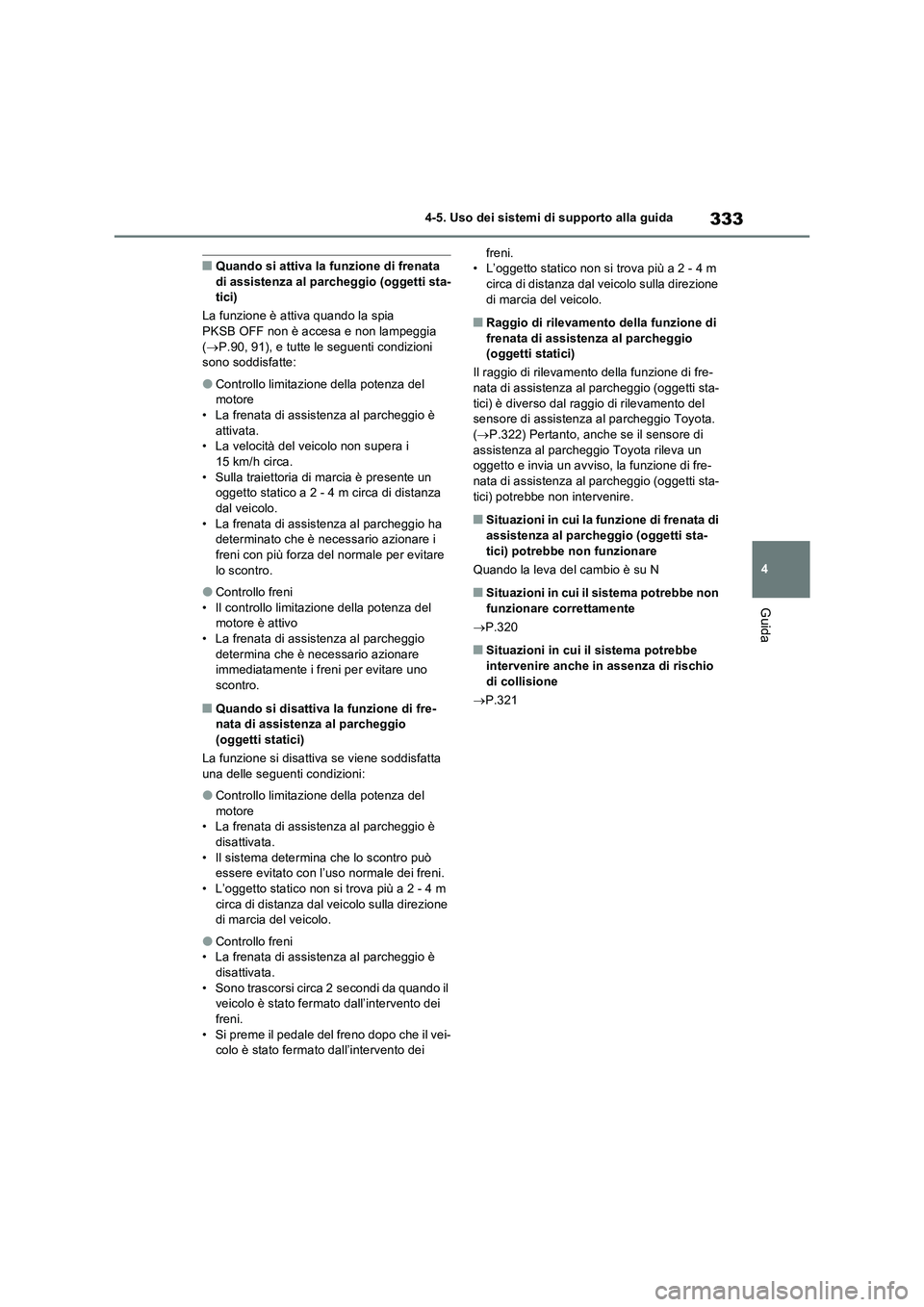

333
4 4-5. Uso dei sistemi di supporto alla guida
Guida
■Quando si attiva la funzione di frenata
di assistenza al parcheggio (oggetti sta-
tici)
La funzione è attiva quando la spia
PKSB OFF non è accesa e non lampeggia
(P.90, 91), e tutte le seguenti condizioni
sono soddisfatte:
●Controllo limitazione della potenza del
motore
• La frenata di assistenza al parcheggio è
attivata.
• La velocità del veicolo non supera i
15 km/h circa.
• Sulla traiettoria di marcia è presente un
oggetto statico a 2 - 4 m circa di distanza
dal veicolo.
• La frenata di assistenza al parcheggio ha
determinato che è necessario azionare i
freni con più forza del normale per evitare
lo scontro.
●Controllo freni
• Il controllo limitazione della potenza del
motore è attivo
• La frenata di assistenza al parcheggio
determina che è necessario azionare
immediatamente i freni per evitare uno
scontro.
■Quando si disattiva la funzione di fre-
nata di assistenza al parcheggio
(oggetti statici)
La funzione si disattiva se viene soddisfatta
una delle seguenti condizioni:
●Controllo limitazione della potenza del
motore
• La frenata di assistenza al parcheggio è
disattivata.
• Il sistema determina che lo scontro può
essere evitato con l’uso normale dei freni.
• L’oggetto statico non si trova più a 2 - 4 m
circa di distanza dal veicolo sulla direzione
di marcia del veicolo.
●Controllo freni
• La frenata di assistenza al parcheggio è
disattivata.
• Sono trascorsi circa 2 secondi da quando il
veicolo è stato fermato dall’intervento dei
freni.
• Si preme il pedale del freno dopo che il vei-
colo è stato fermato dall’intervento dei freni.
• L’oggetto statico non si trova più a 2 - 4 m
circa di distanza dal veicolo sulla direzione
di marcia del veicolo.
■Raggio di rilevamento della funzione di
frenata di assistenza al parcheggio
(oggetti statici)
Il raggio di rilevamento della funzione di fre-
nata di assistenza al parcheggio (oggetti sta-
tici) è diverso dal raggio di rilevamento del
sensore di assistenza al parcheggio Toyota.
(P.322) Pertanto, anche se il sensore di
assistenza al parcheggio Toyota rileva un
oggetto e invia un avviso, la funzione di fre-
nata di assistenza al parcheggio (oggetti sta-
tici) potrebbe non intervenire.
■Situazioni in cui la funzione di frenata di
assistenza al parcheggio (oggetti sta-
tici) potrebbe non funzionare
Quando la leva del cambio è su N
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
P.320
■Situazioni in cui il sistema potrebbe
intervenire anche in assenza di rischio
di collisione
P.321

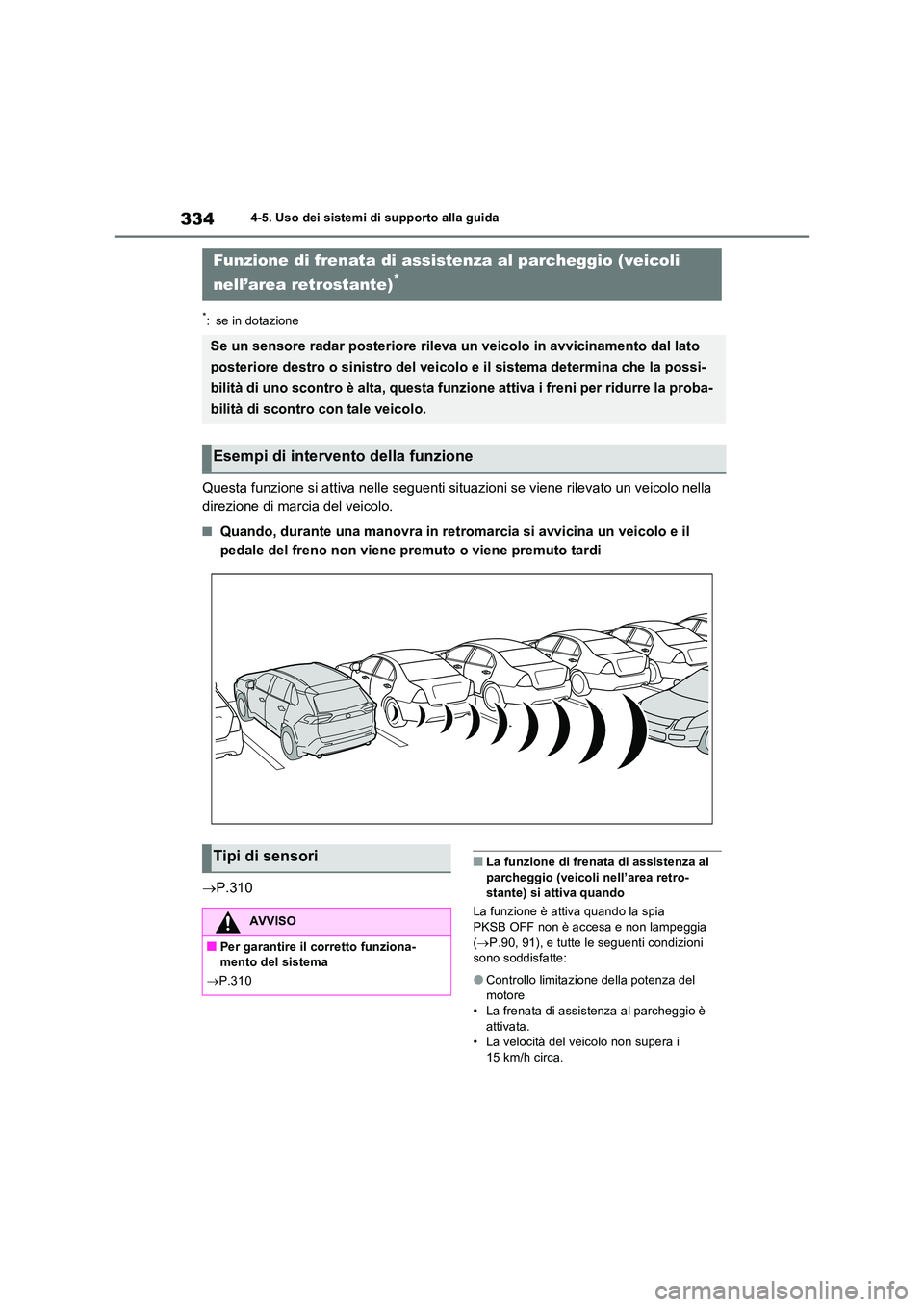

3344-5. Uso dei sistemi di supporto alla guida
*: se in dotazione
Questa funzione si attiva nelle seguenti situazioni se viene rilevato un veicolo nella
direzione di marcia del veicolo.
■Quando, durante una manovra in retr omarcia si avvicina un veicolo e il
pedale del freno non viene premuto o viene premuto tardi
 P.310
■La funzione di frenata di assistenza al
parcheggio (veicoli nell’area retro- stante) si attiva quando
La funzione è attiva quando la spia PKSB OFF non è accesa e non lampeggia
( P.90, 91), e tutte le seguenti condizioni sono soddisfatte:
●Controllo limitazione della potenza del motore• La frenata di assistenza al parcheggio è
attivata. • La velocità del veicolo non supera i
15 km/h circa.
Funzione di frenata di assistenza al parcheggio (veicoli
nell’area retrostante)*
Se un sensore radar posteriore rileva un veicolo in avvicinamento dal lato
posteriore destro o sinistro del veicolo e il sistema determina che la possi-
bilità di uno scontro è alta, questa funzione attiva i freni per ridurre la proba-
bilità di scontro con tale veicolo.
Esempi di intervento della funzione
Tipi di sensori
AVVISO
■Per garantire il corretto funziona- mento del sistema
 P.310
