2022 TOYOTA RAV4 Manuale duso (in Italian)

6
415
6

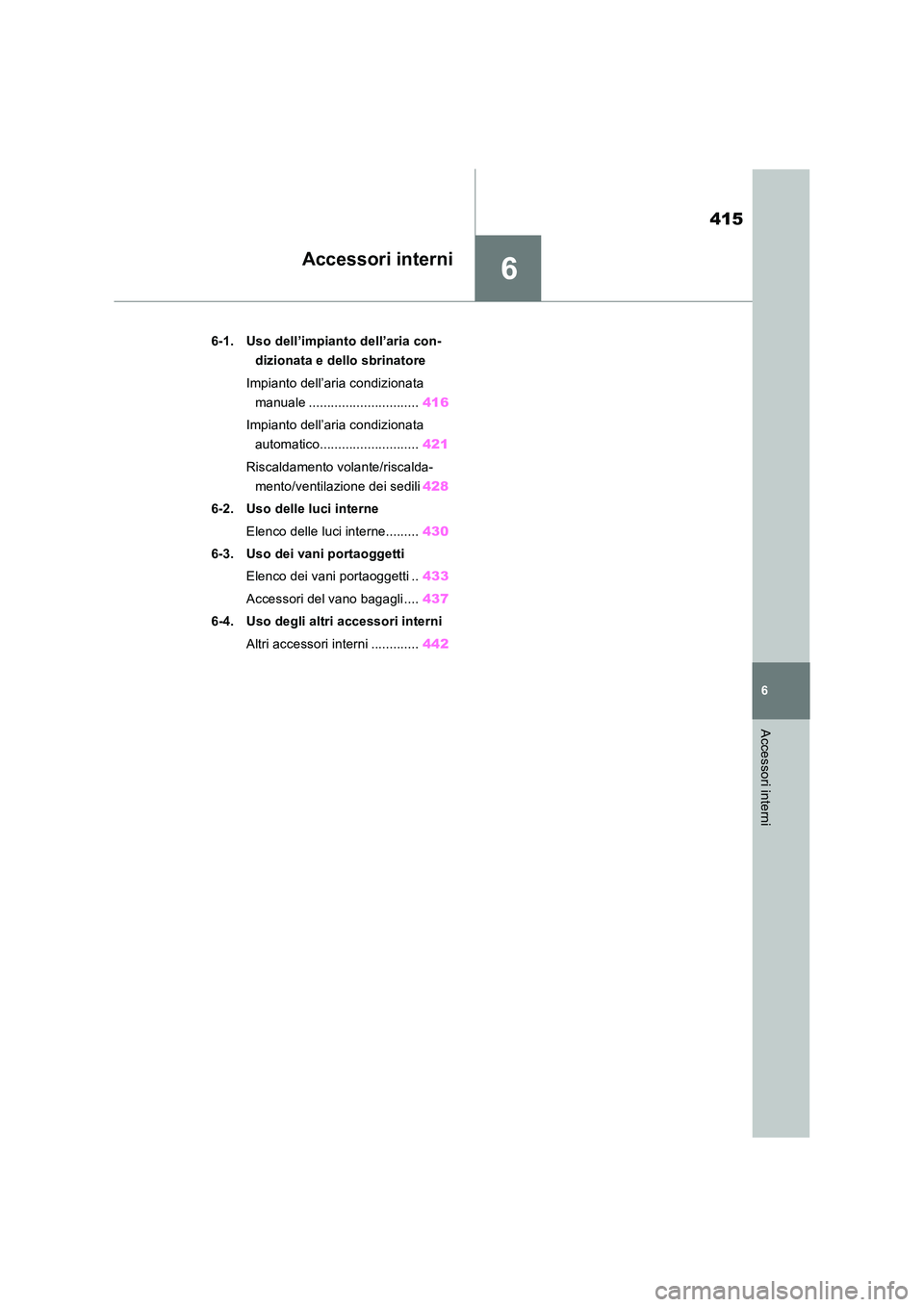

Accessori interni
Accessori interni
6-1. Uso dell’impianto dell’aria con-
dizionata e dello sbrinatore
Impianto dell’aria condizionata
manuale .............................. 416
Impianto dell’aria condizionata
automatico........................... 421
Riscaldamento volante/riscalda-
mento/ventilazione dei sedili 428
6-2. Uso delle luci interne
Elenco delle luci interne......... 430
6-3. Uso dei vani portaoggetti
Elenco dei vani portaoggetti .. 433
Accessori del vano bagagli .... 437
6-4. Uso degli altri accessori interni
Altri accessori interni ............. 442

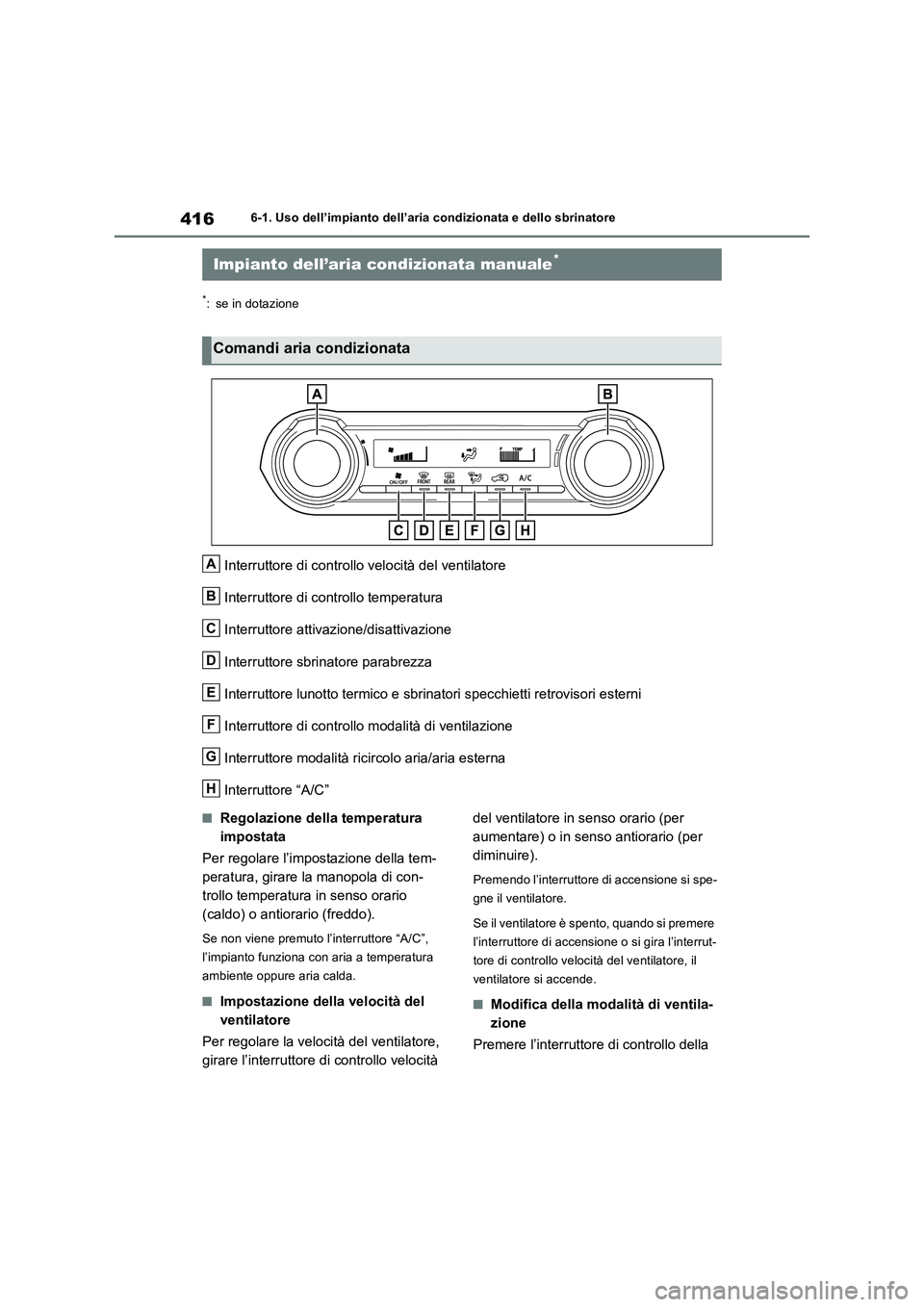

4166-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
6-1.Uso dell’impia nto de ll’aria cond izion ata e de llo sbrina tore
*: se in dotazione
Interruttore di controllo velocità del ventilatore
Interruttore di controllo temperatura
Interruttore attivazione/disattivazione
Interruttore sbrinatore parabrezza
Interruttore lunotto termico e sbrinatori specchietti retrovisori esterni
Interruttore di controllo modalità di ventilazione
Interruttore modalità ricircolo aria/aria esterna
Interruttore “A/C”
■Regolazione della temperatura
impostata
Per regolare l’impostazione della tem-
peratura, girare la manopola di con-
trollo temperatura in senso orario
(caldo) o antiorario (freddo).
Se non viene premuto l’interruttore “A/C”,
l’impianto funziona con aria a temperatura
ambiente oppure aria calda.
■Impostazione della velocità del
ventilatore
Per regolare la velocità del ventilatore,
girare l’interruttore di controllo velocità del ventilatore in senso orario (per
aumentare) o in senso antiorario (per
diminuire).
Premendo l’interruttore di accensione si spe-
gne il ventilatore.
Se il ventilatore è spento, quando si premere
l’interruttore di accensione o si gira l’interrut-
tore di controllo velocità del ventilatore, il
ventilatore si accende.
■Modifica della modalità di ventila-
zione
Premere l’interruttore di controllo della
Impianto dell’aria condizionata manuale*
Comandi aria condizionata
A
B
C
D
E
F
G
H

417
6
6-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
Accessori interni

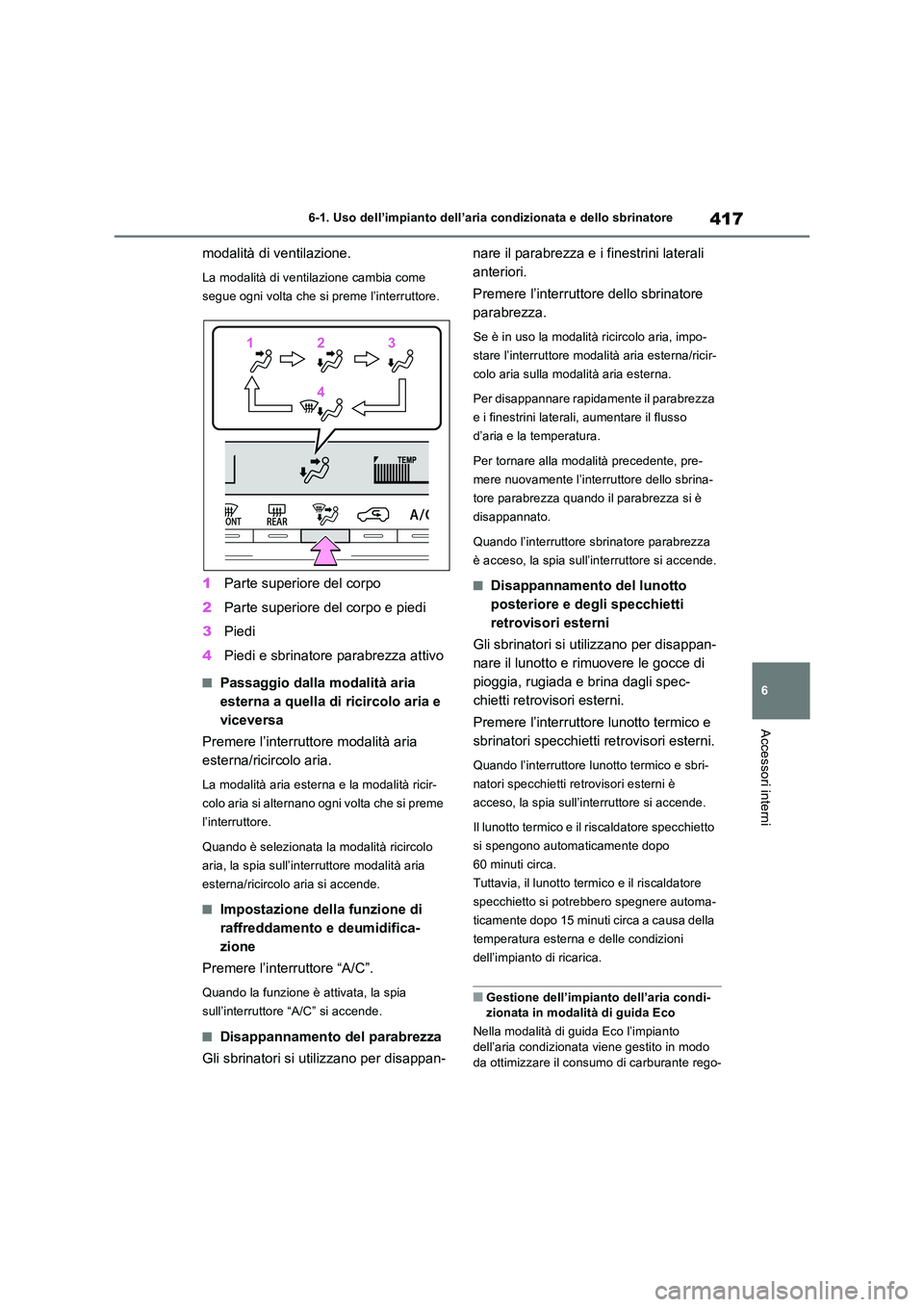

modalità di ventilazione.
La modalità di ventilazione cambia come
segue ogni volta che si preme l’interruttore.
1 Parte superiore del corpo
2 Parte superiore del corpo e piedi
3 Piedi
4 Piedi e sbrinatore parabrezza attivo
■Passaggio dalla modalità aria
esterna a quella di ricircolo aria e
viceversa
Premere l’interruttore modalità aria
esterna/ricircolo aria.
La modalità aria esterna e la modalità ricir-
colo aria si alternano ogni volta che si preme
l’interruttore.
Quando è selezionata la modalità ricircolo
aria, la spia sull’interruttore modalità aria
esterna/ricircolo aria si accende.
■Impostazione della funzione di
raffreddamento e deumidifica-
zione
Premere l’interruttore “A/C”.
Quando la funzione è attivata, la spia
sull’interruttore “A/C” si accende.
■Disappannamento del parabrezza
Gli sbrinatori si utilizzano per disappan-
nare il parabrezza e i finestrini laterali
anteriori.
Premere l’interruttore dello sbrinatore
parabrezza.
Se è in uso la modalità ricircolo aria, impo-
stare l’interruttore modalità aria esterna/ricir-
colo aria sulla modalità aria esterna.
Per disappannare rapidamente il parabrezza
e i finestrini laterali, aumentare il flusso
d’aria e la temperatura.
Per tornare alla modalità precedente, pre-
mere nuovamente l’interruttore dello sbrina-
tore parabrezza quando il parabrezza si è
disappannato.
Quando l’interruttore sbrinatore parabrezza
è acceso, la spia sull’interruttore si accende.
■Disappannamento del lunotto
posteriore e degli specchietti
retrovisori esterni
Gli sbrinatori si utilizzano per disappan-
nare il lunotto e rimuovere le gocce di
pioggia, rugiada e brina dagli spec-
chietti retrovisori esterni.
Premere l’interruttore lunotto termico e
sbrinatori specchietti retrovisori esterni.
Quando l’interruttore lunotto termico e sbri-
natori specchietti retrovisori esterni è
acceso, la spia sull’interruttore si accende.
Il lunotto termico e il riscaldatore specchietto
si spengono automaticamente dopo
60 minuti circa.
Tuttavia, il lunotto termico e il riscaldatore
specchietto si potrebbero spegnere automa-
ticamente dopo 15 minuti circa a causa della
temperatura esterna e delle condizioni
dell’impianto di ricarica.
■Gestione dell’impianto dell’aria condi- zionata in modalità di guida Eco
Nella modalità di guida Eco l’impianto dell’aria condizionata viene gestito in modo
da ottimizzare il consumo di carburante rego-
1 12233
4 4

4186-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
lando il regime motore e il funzionamento del
compressore per ridurre la capacità di raf-
freddamento e riscaldamento.
Per migliorare le prestazioni dell’aria condi-
zionata, eseguire le seguenti operazioni:
●regolare la velocità del ventilatore
●regolare la temperatura impostata
●Disattivare la modalità di guida Eco
(P.343)
■Appannamento dei finestrini
●Quando l’umidità nel veicolo è elevata, i
finestrini si appannano facilmente. Se si
accende l’interruttore “A/C”, si deumidifica
l’aria proveniente dalle bocchette e si
disappanna il parabrezza con efficacia.
●Se si spegne l’interruttore “A/C”, i finestrini
potrebbero appannarsi con maggiore faci-
lità.
●I finestrini potrebbero appannarsi se si uti-
lizza la modalità ricircolo aria.
■Quando si guida su strade polverose
Chiudere tutti i finestrini. Se la polvere solle-
vata dal veicolo entra ancora nell’abitacolo
dopo aver chiuso i finestrini, si consiglia di
impostare la funzione di aspirazione aria
sulla modalità aria esterna e la velocità del
ventilatore su una posizione diversa da OFF.
■Modalità aria esterna/ricircolo aria
Si consiglia di selezionare la modalità ricir-
colo aria per brevi periodi al fine di impedire
l’ingresso nel veicolo di aria contaminata e
rinfrescare l’abitacolo in presenza di tempe-
rature esterne elevate.
■Quando la temperatura esterna si avvi-
cina a 0 °C
La funzione di deumidificazione potrebbe non
attivarsi neanche se si premere l’interruttore
“A/C”.
■Odori introdotti dalla ventilazione e
dall’aria condizionata
●Per fare entrare aria fresca, impostare
l’impianto dell’aria condizionata sulla
modalità aria esterna.
●Durante l’uso, diversi odori all’interno e
all’esterno del veicolo possono penetrare e
accumularsi nell’impianto dell’aria condi-zionata. In questo caso, tali odori possono
fuoriuscire dalle bocchette di uscita
dell’aria.
●Per ridurre la potenziale formazione di
odori:
Si raccomanda di impostare l’impianto
dell’aria condizionata sulla modalità aria
esterna prima di spegnere il veicolo.
●Se il veicolo è parcheggiato, il sistema
passa automaticamente alla modalità aria
esterna per favorire una migliore circola-
zione dell’aria all’interno del veicolo, aiu-
tando a ridurre gli odori prodotti quando si
avvia il veicolo.
■Funzionamento dell’impianto dell’aria
condizionata all’arresto del motore
dovuto al sistema di Arresto e Avvia-
mento (veicoli con sistema di Arresto e
Avviamento)
Quando il motore si arresta a causa dell’inter-
vento del sistema di Arresto e Avviamento, le
funzioni di raffreddamento, riscaldamento e
deumidificazione dell’aria condizionata si
disattivano e viene soffiata solo aria a tempe-
ratura ambiente ed è inoltre possibile che
l’emissione di aria a temperatura ambiente
venga interrotta. Per evitare lo spegnimento
dell’impianto dell’aria condizionata, premere
l’interruttore di annullamento del sistema di
Arresto e Avviamento per disattivare il
sistema.
■Quando il parabrezza si appanna e il
motore è stato arrestato dall’intervento
del sistema di Arresto e Avviamento
(veicoli con sistema di Arresto e Avvia-
mento)
Premere l’interruttore dello sbrinatore para-
brezza per riavviare il motore e disappannare
il parabrezza.
Se il parabrezza si appanna in continuazione,
premere l’interruttore di annullamento
dell’Arresto e Avviamento ed evitare l’uso di
tale sistema.
■Se si avverte un odore proveniente
dall’impianto dell’aria condizionata
mentre il motore è spento per l’inter-
vento del sistema di Arresto e Avvia-
mento (veicoli con sistema di Arresto e
Avviamento)
Premere l’interruttore di annullamento

419
6
6-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
Accessori interni

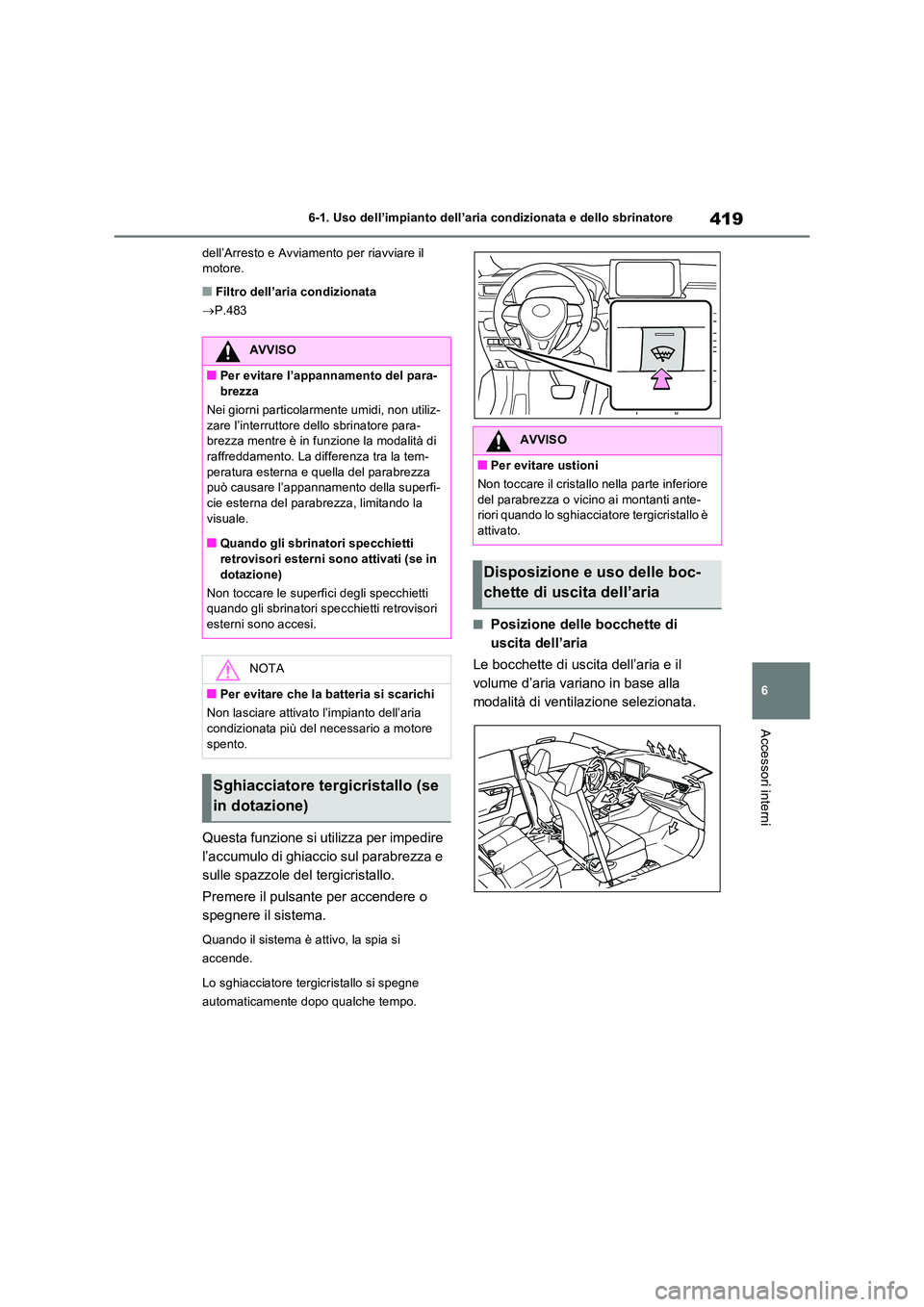

dell’Arresto e Avviamento per riavviare il motore.
■Filtro dell’aria condizionata
 P.483
Questa funzione si utilizza per impedire
l’accumulo di ghiaccio sul parabrezza e
sulle spazzole del tergicristallo.
Premere il pulsante per accendere o
spegnere il sistema.
Quando il sistema è attivo, la spia si
accende.
Lo sghiacciatore tergicristallo si spegne
automaticamente dopo qualche tempo.
■Posizione delle bocchette di
uscita dell’aria
Le bocchette di uscita dell’aria e il
volume d’aria variano in base alla
modalità di ventilazione selezionata.
AVVISO
■Per evitare l’appannamento del para-
brezza
Nei giorni particolarmente umidi, non utiliz- zare l’interruttore dello sbrinatore para-brezza mentre è in funzione la modalità di
raffreddamento. La differenza tra la tem- peratura esterna e quella del parabrezza può causare l’appannamento della superfi-
cie esterna del parabrezza, limitando la visuale.
■Quando gli sbrinatori specchietti
retrovisori esterni sono attivati (se in dotazione)
Non toccare le superfici degli specchietti quando gli sbrinatori specchietti retrovisori
esterni sono accesi.
NOTA
■Per evitare che la batteria si scarichi
Non lasciare attivato l’impianto dell’aria
condizionata più del necessario a motore spento.
Sghiacciatore tergicristallo (se
in dotazione)
AVVISO
■Per evitare ustioni
Non toccare il cristallo nella parte inferiore
del parabrezza o vicino ai montanti ante- riori quando lo sghiacciatore tergicristallo è attivato.
Disposizione e uso delle boc-
chette di uscita dell’aria

4206-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore

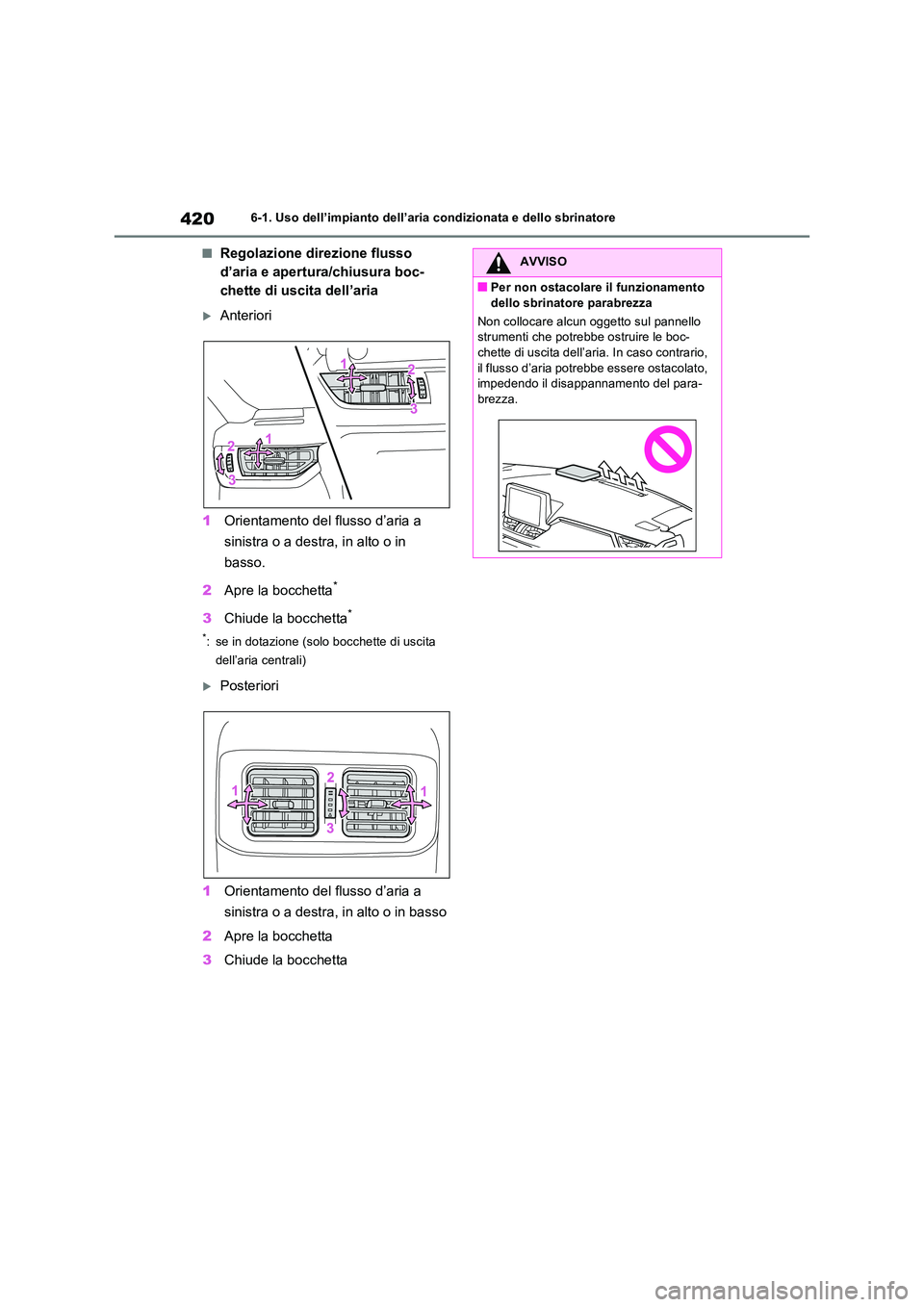

■Regolazione direzione flusso
d’aria e apertura/chiusura boc-
chette di uscita dell’aria
Anteriori
1 Orientamento del flusso d’aria a
sinistra o a destra, in alto o in
basso.
2 Apre la bocchetta*
3Chiude la bocchetta*
*: se in dotazione (solo bocchette di uscita
dell’aria centrali)
Posteriori
1 Orientamento del flusso d’aria a
sinistra o a destra, in alto o in basso
2 Apre la bocchetta
3 Chiude la bocchetta
AVVISO
■Per non ostacolare il funzionamento
dello sbrinatore parabrezza
Non collocare alcun oggetto sul pannello strumenti che potrebbe ostruire le boc-chette di uscita dell’aria. In caso contrario,
il flusso d’aria potrebbe essere ostacolato, impedendo il disappannamento del para-brezza.

421
6
6-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
Accessori interni

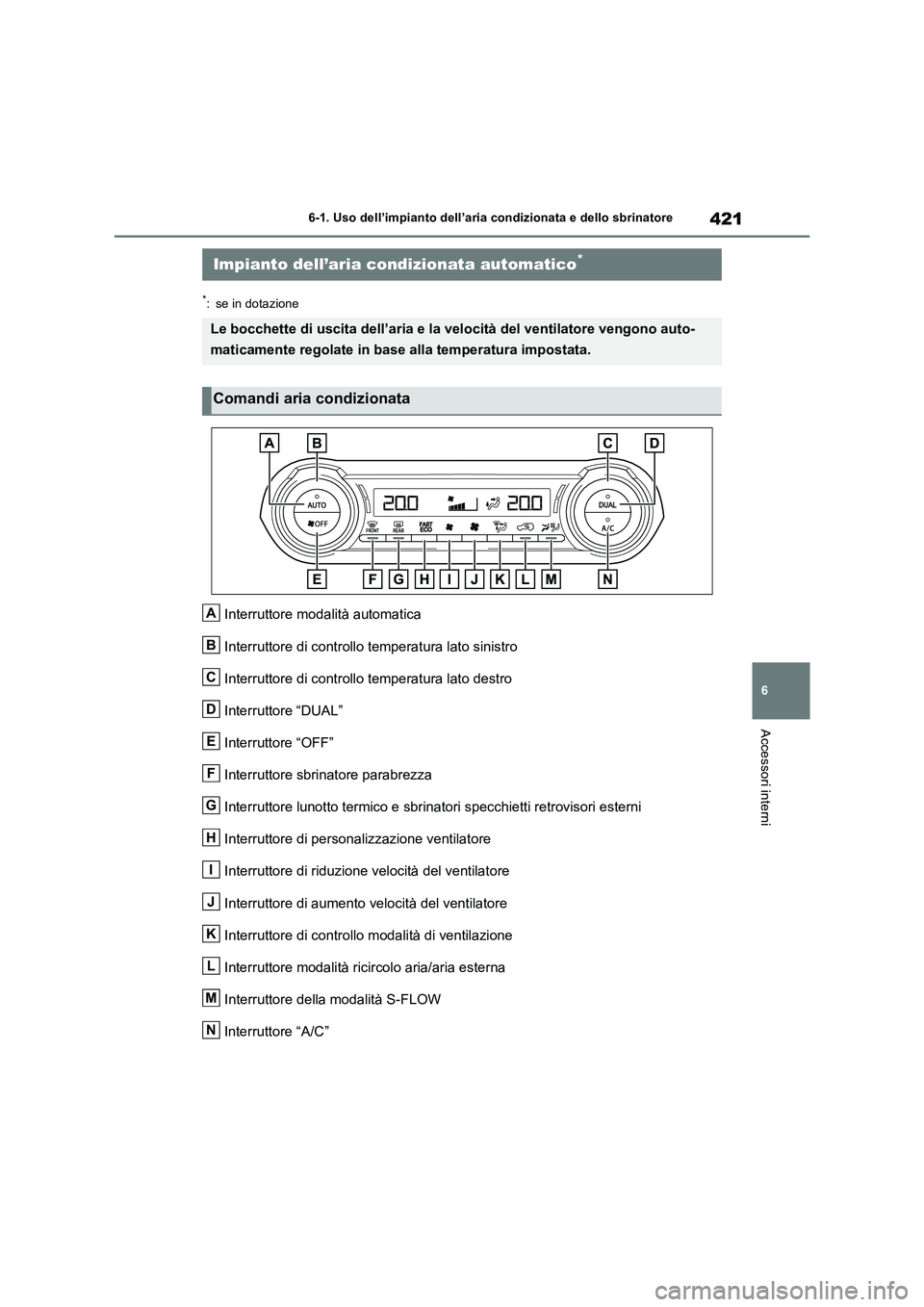

*: se in dotazione
Interruttore modalità automatica
Interruttore di controllo temperatura lato sinistro
Interruttore di controllo temperatura lato destro
Interruttore “DUAL”
Interruttore “OFF”
Interruttore sbrinatore parabrezza
Interruttore lunotto termico e sbrinatori specchietti retrovisori esterni
Interruttore di personalizzazione ventilatore
Interruttore di riduzione velocità del ventilatore
Interruttore di aumento velocità del ventilatore
Interruttore di controllo modalità di ventilazione
Interruttore modalità ricircolo aria/aria esterna
Interruttore della modalità S-FLOW
Interruttore “A/C”
Impianto dell’aria condizionata automatico*
Le bocchette di uscita dell’aria e la velocità del ventilatore vengono auto-
maticamente regolate in base alla temperatura impostata.
Comandi aria condizionata
A
B
C
D
E
F
G
H
I
J
K
L
M
N

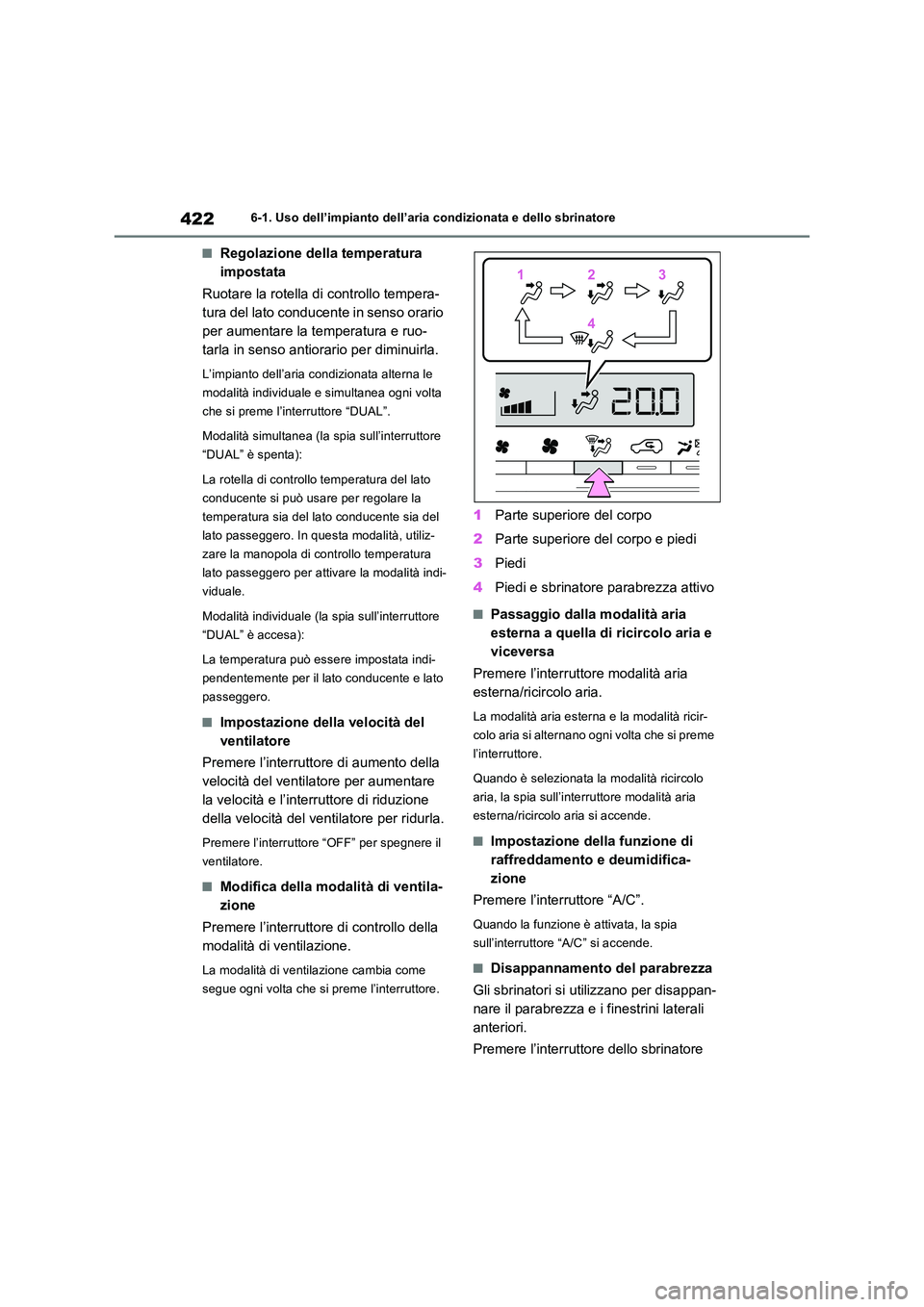

4226-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
■Regolazione della temperatura
impostata
Ruotare la rotella di controllo tempera-
tura del lato conducente in senso orario
per aumentare la temperatura e ruo-
tarla in senso antiorario per diminuirla.
L’impianto dell’aria condizionata alterna le
modalità individuale e simultanea ogni volta
che si preme l’interruttore “DUAL”.
Modalità simultanea (la spia sull’interruttore
“DUAL” è spenta):
La rotella di controllo temperatura del lato
conducente si può usare per regolare la
temperatura sia del lato conducente sia del
lato passeggero. In questa modalità, utiliz-
zare la manopola di controllo temperatura
lato passeggero per attivare la modalità indi-
viduale.
Modalità individuale (la spia sull’interruttore
“DUAL” è accesa):
La temperatura può essere impostata indi-
pendentemente per il lato conducente e lato
passeggero.
■Impostazione della velocità del
ventilatore
Premere l’interruttore di aumento della
velocità del ventilatore per aumentare
la velocità e l’interruttore di riduzione
della velocità del ventilatore per ridurla.
Premere l’interruttore “OFF” per spegnere il
ventilatore.
■Modifica della modalità di ventila-
zione
Premere l’interruttore di controllo della
modalità di ventilazione.
La modalità di ventilazione cambia come
segue ogni volta che si preme l’interruttore.
1 Parte superiore del corpo
2 Parte superiore del corpo e piedi
3 Piedi
4 Piedi e sbrinatore parabrezza attivo
■Passaggio dalla modalità aria
esterna a quella di ricircolo aria e
viceversa
Premere l’interruttore modalità aria
esterna/ricircolo aria.
La modalità aria esterna e la modalità ricir-
colo aria si alternano ogni volta che si preme
l’interruttore.
Quando è selezionata la modalità ricircolo
aria, la spia sull’interruttore modalità aria
esterna/ricircolo aria si accende.
■Impostazione della funzione di
raffreddamento e deumidifica-
zione
Premere l’interruttore “A/C”.
Quando la funzione è attivata, la spia
sull’interruttore “A/C” si accende.
■Disappannamento del parabrezza
Gli sbrinatori si utilizzano per disappan-
nare il parabrezza e i finestrini laterali
anteriori.
Premere l’interruttore dello sbrinatore
112233
44
