2022 TOYOTA RAV4 Manuale duso (in Italian)

311
4
4-5. Uso dei sistemi di supporto alla guida
Guida
segnala al conducente la loro presenza
tramite le spie sugli specchietti retrovi-
sori esterni.
Veicoli che viaggiano in aree che
non sono visibili attraverso gli spec-
chietti retrovisori esterni (punti cie-
chi)
Veicoli che sopraggiungono rapida-
mente da dietro in aree che non
sono visibili attraverso gli spec-
chietti retrovisori esterni (punti cie-
chi)
veicoli con codice modello* la cui
ultima lettera è “X”
*: il codice modello è riportato sull’etichetta
del costruttore. ( P.568)
Il monitoraggio punti ciechi utilizza sen-
sori radar per rilevare veicoli che viag-
giano in una corsia adiacente nell’area
non riflessa nello specchietto retrovi-
sore esterno (il punto cieco) e segnala
al conducente la presenza di tali veicoli
tramite la spia sullo specchietto retrovi-
sore esterno.
■Aree di rilevamento della funzione
BSM
tranne veicoli con codice modello* la
cui ultima lettera è diversa da “X”
*: il codice modello è riportato sull’etichetta
del costruttore. ( P.568)
Le aree in cui si possono rilevare veicoli
sono indicate di seguito.
Il raggio di ciascuna area di rilevamento è:
Da 0,5 m a 3,5 m circa dalle due
fiancate del veicolo
l’area tra il fianco del veicolo e 0,5 m dal
fianco del veicolo non può essere rilevata.
1 m circa in avanti dal paraurti
posteriore
3 m circa dal paraurti posteriore
Da 3 m a 60 m circa dal paraurti
posteriore
A
B
A
B
C
D

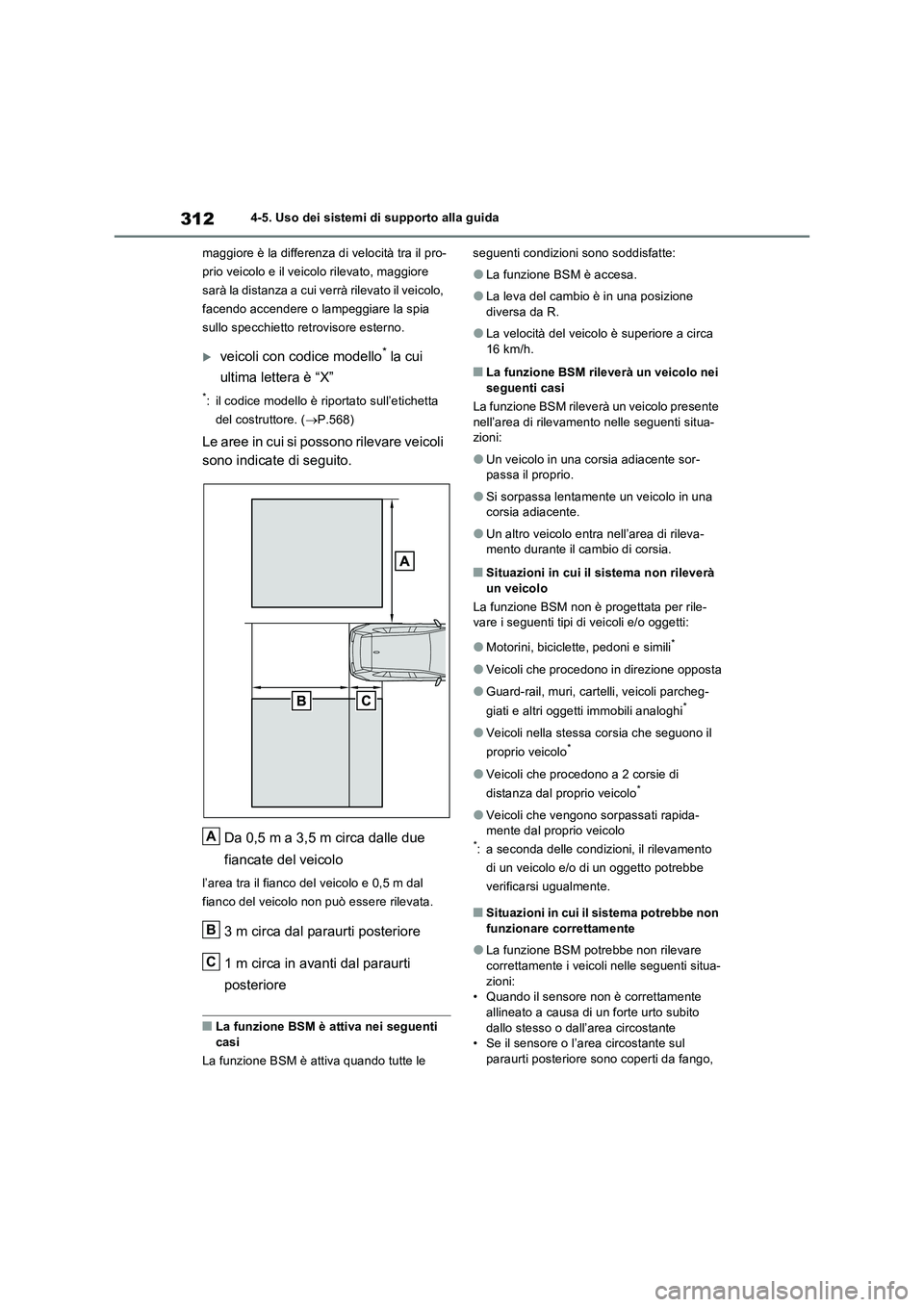

3124-5. Uso dei sistemi di supporto alla guida
maggiore è la differenza di velocità tra il pro-
prio veicolo e il veicolo rilevato, maggiore
sarà la distanza a cui verrà rilevato il veicolo,
facendo accendere o lampeggiare la spia
sullo specchietto retrovisore esterno.
veicoli con codice modello* la cui
ultima lettera è “X”
*: il codice modello è riportato sull’etichetta
del costruttore. ( P.568)
Le aree in cui si possono rilevare veicoli
sono indicate di seguito.
Da 0,5 m a 3,5 m circa dalle due
fiancate del veicolo
l’area tra il fianco del veicolo e 0,5 m dal
fianco del veicolo non può essere rilevata.
3 m circa dal paraurti posteriore
1 m circa in avanti dal paraurti
posteriore
■La funzione BSM è attiva nei seguenti casi
La funzione BSM è attiva quando tutte le
seguenti condizioni sono soddisfatte:
●La funzione BSM è accesa.
●La leva del cambio è in una posizione diversa da R.
●La velocità del veicolo è superiore a circa 16 km/h.
■La funzione BSM rileverà un veicolo nei
seguenti casi
La funzione BSM rileverà un veicolo presente nell’area di rilevamento nelle seguenti situa-zioni:
●Un veicolo in una corsia adiacente sor-passa il proprio.
●Si sorpassa lentamente un veicolo in una corsia adiacente.
●Un altro veicolo entra nell’area di rileva-mento durante il cambio di corsia.
■Situazioni in cui il sistema non rileverà
un veicolo
La funzione BSM non è progettata per rile- vare i seguenti tipi di veicoli e/o oggetti:
●Motorini, biciclette, pedoni e simili*
●Veicoli che procedono in direzione opposta
●Guard-rail, muri, cartelli, veicoli parcheg-
giati e altri oggetti immobili analoghi*
●Veicoli nella stessa corsia che seguono il
proprio veicolo*
●Veicoli che procedono a 2 corsie di
distanza dal proprio veicolo*
●Veicoli che vengono sorpassati rapida- mente dal proprio veicolo*: a seconda delle condizioni, il rilevamento
di un veicolo e/o di un oggetto potrebbe
verificarsi ugualmente.
■Situazioni in cui il sistema potrebbe non funzionare correttamente
●La funzione BSM potrebbe non rilevare correttamente i veicoli nelle seguenti situa-
zioni: • Quando il sensore non è correttamente allineato a causa di un forte urto subito
dallo stesso o dall’area circostante • Se il sensore o l’area circostante sul paraurti posteriore sono coperti da fango,
A
B
C

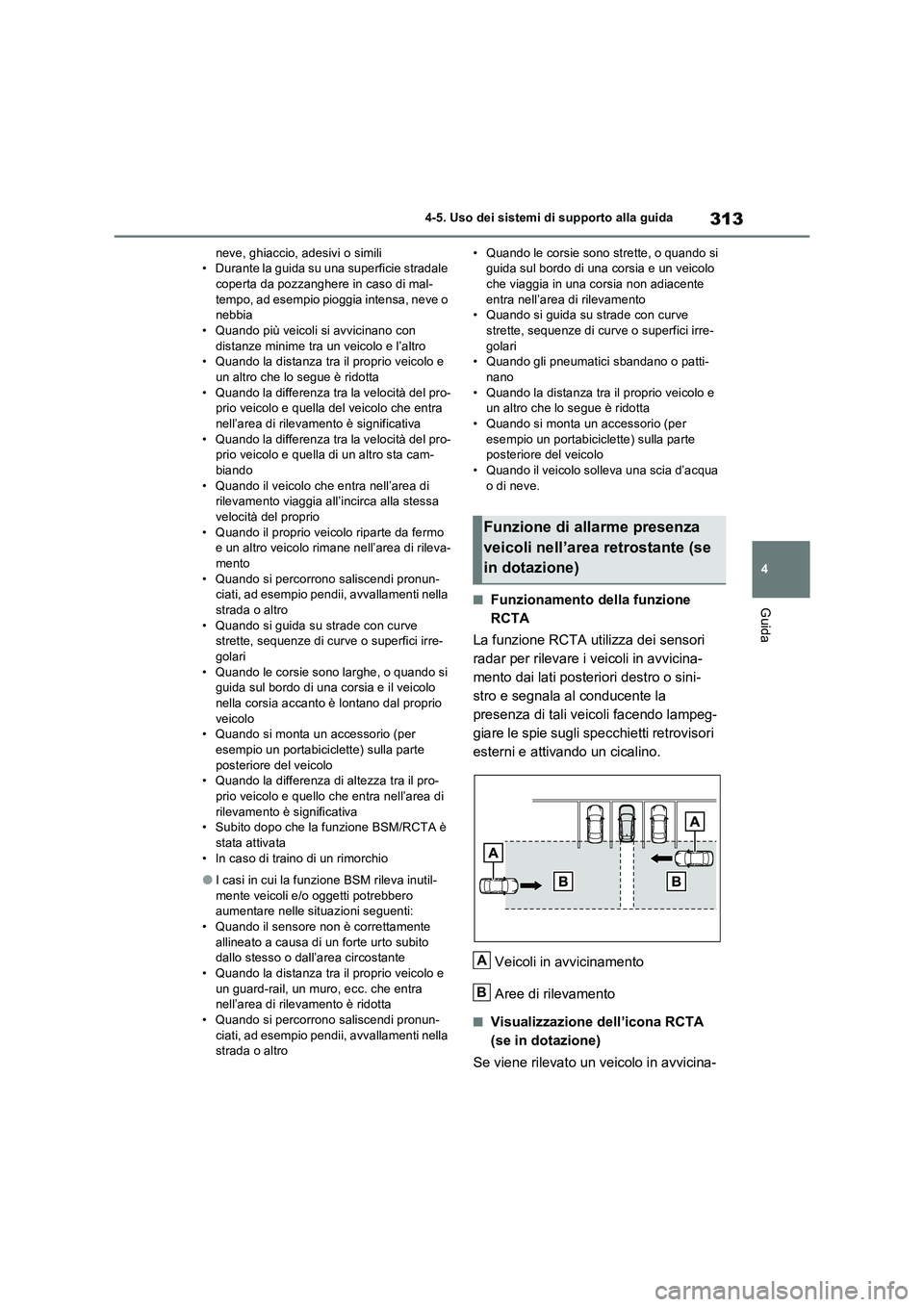

313
4 4-5. Uso dei sistemi di supporto alla guida
Guida
neve, ghiaccio, adesivi o simili
• Durante la guida su una superficie stradale
coperta da pozzanghere in caso di mal-
tempo, ad esempio pioggia intensa, neve o
nebbia
• Quando più veicoli si avvicinano con
distanze minime tra un veicolo e l’altro
• Quando la distanza tra il proprio veicolo e
un altro che lo segue è ridotta
• Quando la differenza tra la velocità del pro-
prio veicolo e quella del veicolo che entra
nell’area di rilevamento è significativa
• Quando la differenza tra la velocità del pro-
prio veicolo e quella di un altro sta cam-
biando
• Quando il veicolo che entra nell’area di
rilevamento viaggia all’incirca alla stessa
velocità del proprio
• Quando il proprio veicolo riparte da fermo
e un altro veicolo rimane nell’area di rileva-
mento
• Quando si percorrono saliscendi pronun-
ciati, ad esempio pendii, avvallamenti nella
strada o altro
• Quando si guida su strade con curve
strette, sequenze di curve o superfici irre-
golari
• Quando le corsie sono larghe, o quando si
guida sul bordo di una corsia e il veicolo
nella corsia accanto è lontano dal proprio
veicolo
• Quando si monta un accessorio (per
esempio un portabiciclette) sulla parte
posteriore del veicolo
• Quando la differenza di altezza tra il pro-
prio veicolo e quello che entra nell’area di
rilevamento è significativa
• Subito dopo che la funzione BSM/RCTA è
stata attivata
• In caso di traino di un rimorchio
●I casi in cui la funzione BSM rileva inutil-
mente veicoli e/o oggetti potrebbero
aumentare nelle situazioni seguenti:
• Quando il sensore non è correttamente
allineato a causa di un forte urto subito
dallo stesso o dall’area circostante
• Quando la distanza tra il proprio veicolo e
un guard-rail, un muro, ecc. che entra
nell’area di rilevamento è ridotta
• Quando si percorrono saliscendi pronun-
ciati, ad esempio pendii, avvallamenti nella
strada o altro• Quando le corsie sono strette, o quando si
guida sul bordo di una corsia e un veicolo
che viaggia in una corsia non adiacente
entra nell’area di rilevamento
• Quando si guida su strade con curve
strette, sequenze di curve o superfici irre-
golari
• Quando gli pneumatici sbandano o patti-
nano
• Quando la distanza tra il proprio veicolo e
un altro che lo segue è ridotta
• Quando si monta un accessorio (per
esempio un portabiciclette) sulla parte
posteriore del veicolo
• Quando il veicolo solleva una scia d’acqua
o di neve.
■Funzionamento della funzione
RCTA
La funzione RCTA utilizza dei sensori
radar per rilevare i veicoli in avvicina-
mento dai lati posteriori destro o sini-
stro e segnala al conducente la
presenza di tali veicoli facendo lampeg-
giare le spie sugli specchietti retrovisori
esterni e attivando un cicalino.
Veicoli in avvicinamento
Aree di rilevamento
■Visualizzazione dell’icona RCTA
(se in dotazione)
Se viene rilevato un veicolo in avvicina-
Funzione di allarme presenza
veicoli nell’area retrostante (se
in dotazione)
A
B

3144-5. Uso dei sistemi di supporto alla guida
mento dal lato posteriore destro o sini-
stro, sulla schermata del sistema di
navigazione (se in dotazione) o
dell’impianto multimediale (se in dota-
zione) verrà visualizzato quanto segue.
Quando è visualizzato il monitor di
assistenza al parcheggio Toyota (se
in dotazione)
Quando è visualizzata la visione
panoramica su monitor (se in dota-
zione)
: La funzione RCTA è in avaria
(P.301)
■Aree di rilevamento della funzione
RCTA
Le aree in cui si possono rilevare veicoli
sono indicate di seguito.
Il cicalino può segnalare con anticipo al con-
ducente i veicoli in avvicinamento più veloci.
Esempio:
■La funzione RCTA funziona nei
seguenti casi
La funzione RCTA si attiva quando sono sod-
disfatte tutte le seguenti condizioni:
●La funzione RCTA è accesa.
●La leva del cambio è su R.
●La velocità del veicolo è inferiore a
15 km/h circa.
●La velocità del veicolo in avvicinamento è
compresa tra 8 km/h e 56 km/h circa.
■Impostazione del volume del cicalino
Il volume del cicalino può essere regolato sul
display multi-informazioni. (P.108)
■Situazioni in cui il sistema non rileverà
un veicolo
La funzione RCTA non è progettata per rile-
vare i seguenti tipi di veicoli e/o oggetti.
●Veicoli in avvicinamento direttamente da
dietro
●Veicoli che effettuano la retromarcia in
un’area di parcheggio adiacente al proprio
veicolo
●Veicoli che i sensori non sono in grado di
Veicolo in
avvicina-
mento
Velocità
Distanza
di allarme
approssima-
tiva
Veloce56 km/h40 m
Lento8km/h5,5 m
A

315
4 4-5. Uso dei sistemi di supporto alla guida
Guida
rilevare a causa di ostacoli
●Guard-rail, muri, cartelli, veicoli parcheg-
giati e altri oggetti immobili analoghi*
●Motorini, biciclette, pedoni e simili*
●Veicoli in allontanamento dal proprio vei-
colo
●Veicoli in avvicinamento dalle aree di par-
cheggio adiacenti al proprio veicolo*
●La distanza tra il sensore e il veicolo in
avvicinamento è troppo piccola
*: a seconda delle condizioni, il rilevamento
di veicoli e/o oggetti potrebbe verificarsi
ugualmente.
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
La funzione RCTA potrebbe non rilevare cor-
rettamente i veicoli nelle seguenti situazioni:
●Quando il sensore non è correttamente
allineato a causa di un forte urto subito
dallo stesso o dall’area circostante.
●Se il sensore o l’area circostante sul
paraurti posteriore sono coperti da fango,
neve, ghiaccio, adesivi o simili.
●Durante la guida su una superficie stradale
coperta da pozzanghere in caso di mal-
tempo, ad esempio pioggia intensa, neve o
nebbia.
●Quando più veicoli si avvicinano con
distanze minime tra un veicolo e l’altro.
●Quando un veicolo si avvicina ad alta velo-
cità.
●Quando si montano accessori quali
occhiello di traino di emergenza, protettore
del paraurti (ad esempio modanatura
aggiuntiva, ecc.), portabiciclette o lama
spazzaneve che potrebbero coprire un
sensore.
●Durante la retromarcia su un pendio che
presenta una brusca variazione di pen-
denza.
●Quando si esce da un parcheggio forte-
mente angolato.
●In caso di traino di un rimorchio.
●Quando la differenza di altezza tra il pro-
prio veicolo e quello che entra nell’area di
rilevamento è significativa.
●Quando un sensore o l’area attorno a un
sensore è estremamente calda o fredda.
●Se le sospensioni sono state modificate o
sono stati montati pneumatici con dimen-
sioni diverse da quelle specificate.
●Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato.
●Quando si svolta durante una retromarcia.

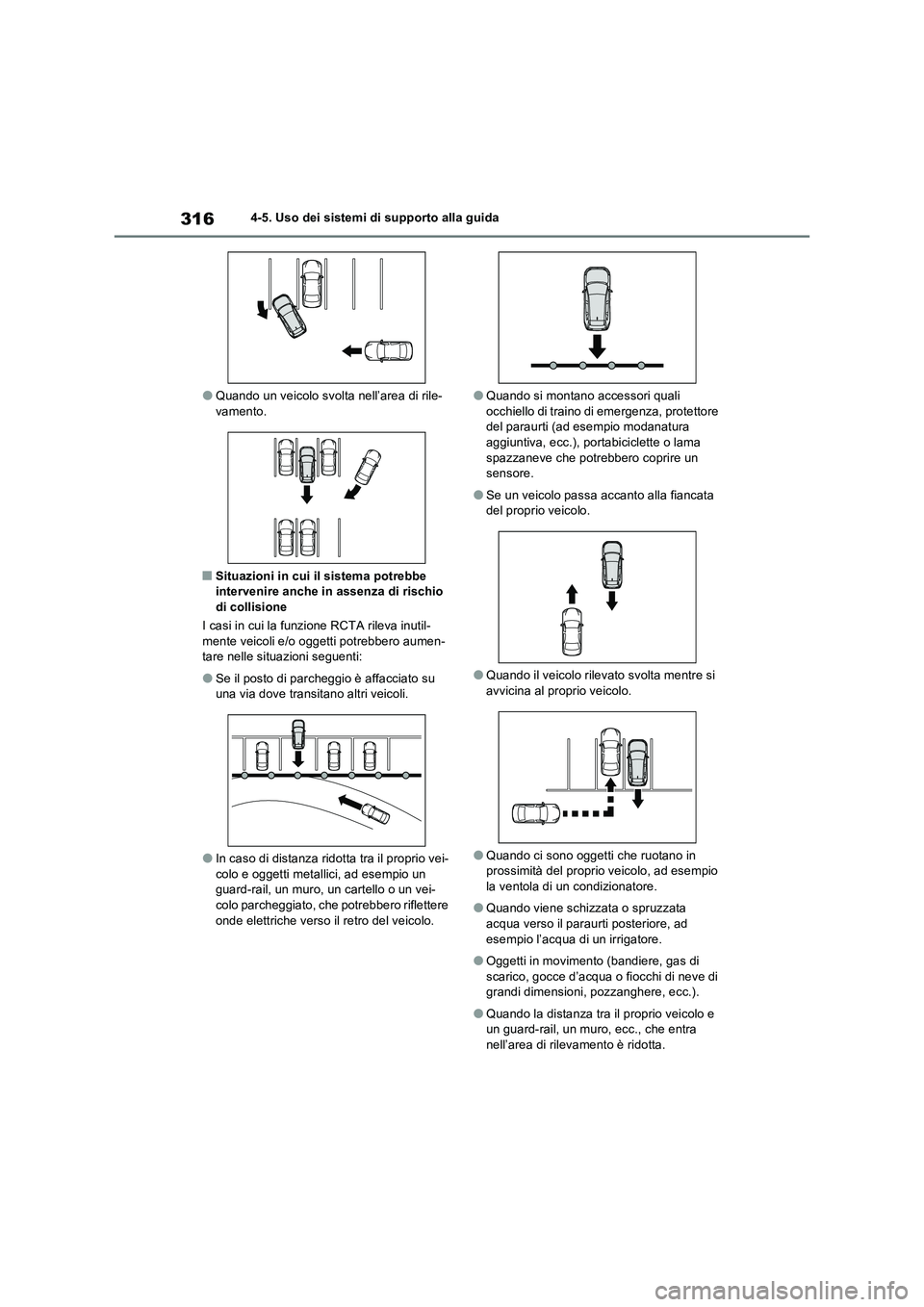

3164-5. Uso dei sistemi di supporto alla guida
●Quando un veicolo svolta nell’area di rile-
vamento.
■Situazioni in cui il sistema potrebbe
intervenire anche in assenza di rischio
di collisione
I casi in cui la funzione RCTA rileva inutil-
mente veicoli e/o oggetti potrebbero aumen-
tare nelle situazioni seguenti:
●Se il posto di parcheggio è affacciato su
una via dove transitano altri veicoli.
●In caso di distanza ridotta tra il proprio vei-
colo e oggetti metallici, ad esempio un
guard-rail, un muro, un cartello o un vei-
colo parcheggiato, che potrebbero riflettere
onde elettriche verso il retro del veicolo.
●Quando si montano accessori quali
occhiello di traino di emergenza, protettore
del paraurti (ad esempio modanatura
aggiuntiva, ecc.), portabiciclette o lama
spazzaneve che potrebbero coprire un
sensore.
●Se un veicolo passa accanto alla fiancata
del proprio veicolo.
●Quando il veicolo rilevato svolta mentre si
avvicina al proprio veicolo.
●Quando ci sono oggetti che ruotano in
prossimità del proprio veicolo, ad esempio
la ventola di un condizionatore.
●Quando viene schizzata o spruzzata
acqua verso il paraurti posteriore, ad
esempio l’acqua di un irrigatore.
●Oggetti in movimento (bandiere, gas di
scarico, gocce d’acqua o fiocchi di neve di
grandi dimensioni, pozzanghere, ecc.).
●Quando la distanza tra il proprio veicolo e
un guard-rail, un muro, ecc., che entra
nell’area di rilevamento è ridotta.

317

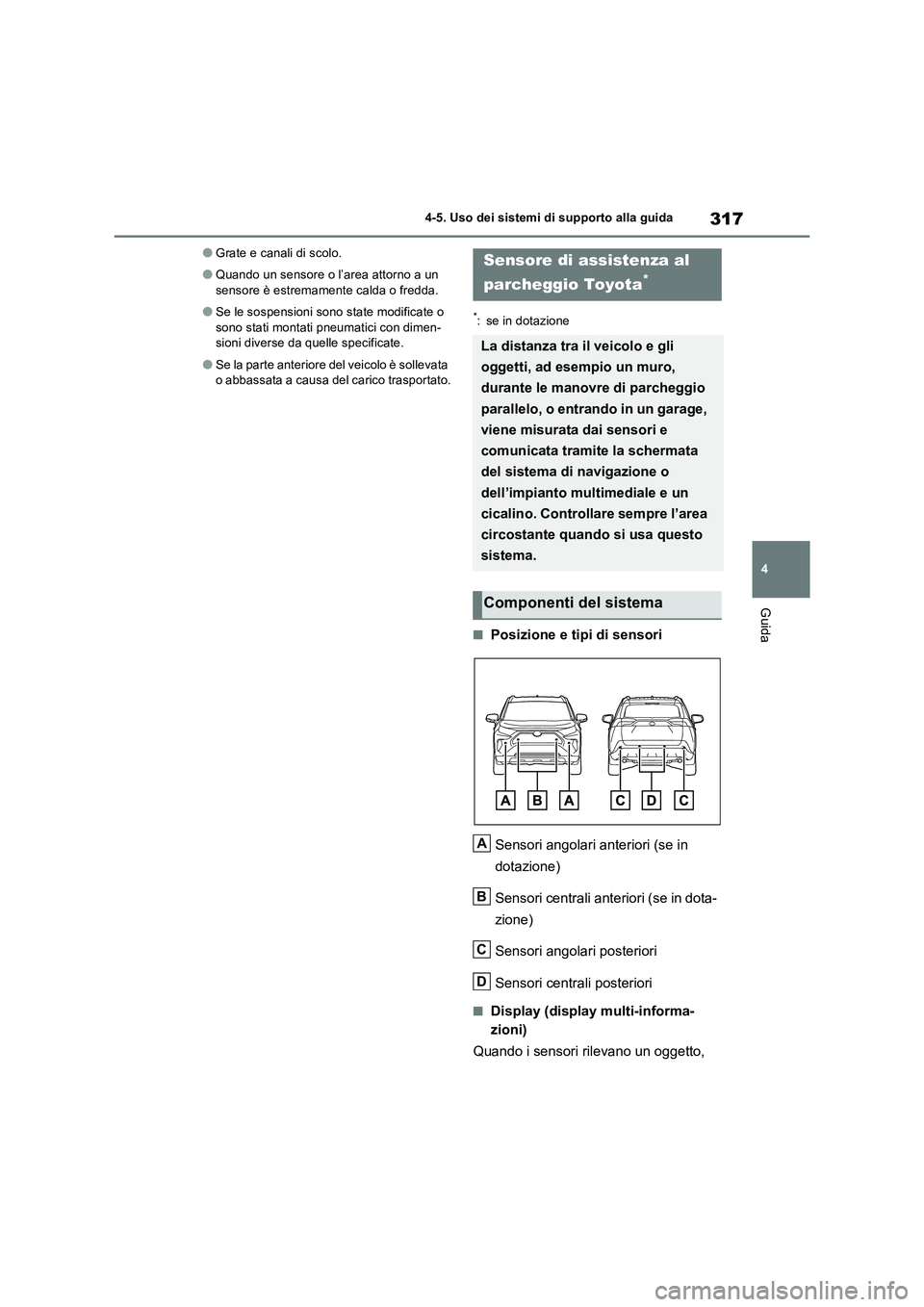

4 4-5. Uso dei sistemi di supporto alla guida
Guida
●Grate e canali di scolo.
●Quando un sensore o l’area attorno a un
sensore è estremamente calda o fredda.
●Se le sospensioni sono state modificate o
sono stati montati pneumatici con dimen-
sioni diverse da quelle specificate.
●Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato.
*: se in dotazione
■Posizione e tipi di sensori
Sensori angolari anteriori (se in
dotazione)
Sensori centrali anteriori (se in dota-
zione)
Sensori angolari posteriori
Sensori centrali posteriori
■Display (display multi-informa-
zioni)
Quando i sensori rilevano un oggetto,
Sensore di assistenza al
parcheggio Toyota
*
La distanza tra il veicolo e gli
oggetti, ad esempio un muro,
durante le manovre di parcheggio
parallelo, o entrando in un garage,
viene misurata dai sensori e
comunicata tramite la schermata
del sistema di navigazione o
dell’impianto multimediale e un
cicalino. Controllare sempre l’area
circostante quando si usa questo
sistema.
Componenti del sistema
A
B
C
D

3184-5. Uso dei sistemi di supporto alla guida
ad esempio un muro, sul display multi-
informazioni viene visualizzata
un’immagine in base alla posizione e
alla distanza dell’oggetto.
Rilevamento del sensore angolare
anteriore (se in dotazione)
Rilevamento del sensore centrale
anteriore (se in dotazione)
*1
Rilevamento del sensore angolare
posteriore
*2
Rilevamento del sensore centrale
posteriore
*2
*1: visualizzato quando la leva del cambio è
in posizione di guida
*2: visualizzato quando la leva del cambio è
su R
■Display (schermo dell’impianto
audio)
Quando i sensori rilevano un oggetto,
ad esempio un muro, sullo schermo del
sistema di navigazione (se in dota-
zione) o dell’impianto multimediale (se
in dotazione) viene visualizzata
un’immagine in base alla posizione e
alla distanza dell’oggetto.
Quando è visualizzato il monitor di
assistenza al parcheggio Toyota (se
in dotazione)
quando viene rilevato un ostacolo,
nell’angolo superiore della schermata viene
visualizzata un’immagine stilizzata.
Quando è visualizzata la visione
panoramica su monitor (se in dota-
zione)
Visione panoramica
Viene visualizzata un’immagine quando è
visualizzata la visione panoramica su moni-
tor.
Tranne la visione panoramica
quando viene rilevato un ostacolo,
nell’angolo superiore della schermata viene
visualizzata un’immagine stilizzata.
A
B
C
D
