159
3 3-4. Regolazione del volante e degli specchietti
Prima di mettersi alla guida
ramico (se in dotazione).
●Quando si guida nell’oscurità, ad esempio
durante le ore notturne, si potrebbero rile-
vare i seguenti sintomi. Nessuno di questi
sintomi indica la presenza di anomalie.
• I colori degli oggetti nell’immagine visualiz-
zata potrebbero essere diversi dai colori
reali.
• A seconda dell’altezza delle luci del veicolo
che segue, l’area attorno al veicolo
potrebbe apparire sfocata e chiara.
• La regolazione automatica dell’immagine
per ambienti più luminosi potrebbe cau-
sare tremolii.
Se risulta difficile vedere l’immagine visualiz-
zata o i tremolii danno fastidio, passare alla
modalità specchietto ottico.
●Lo specchietto retrovisore digitale
potrebbe surriscaldarsi mentre è in moda-
lità specchietto digitale.
Non si tratta di un’anomalia.
●A seconda delle condizioni fisiche e
dell’età del conducente, potrebbe essere
necessario più tempo del normale per met-
tere a fuoco l’immagine visualizzata. In
questo caso, passare alla modalità spec-
chietto ottico.
●Non lasciare che i passeggeri fissino
l’immagine visualizzata quando il veicolo è
in movimento poiché potrebbe causare
nausea.
■Quando il sistema presenta un’anoma-
lia
Se il simbolo visibile nell’immagine appare
quando si utilizza lo specchietto retrovisore
digitale in modalità specchietto digitale,
potrebbe essere presente un’anomalia nel
sistema. Il simbolo scompare nel giro di pochi
secondi. Azionare la leva, passare alla moda-
lità specchietto ottico e far controllare il vei-
colo presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina
di fiducia.
■Regolazione dell’altezza dello
specchietto
L’altezza dello specchietto retrovisore
può essere regolata per adattarla alla
posizione di guida.
Passare alla modalità specchietto ottico
e regolare l’altezza dello specchietto
retrovisore muovendolo in su o in giù.
■Impostazioni del display (modalità
specchietto digitale)
Le impostazioni del display nella moda-
lità specchietto digitale, l’attiva-
zione/disattivazione della funzione anti-
abbagliamento automatico, ecc, pos-
sono essere modificate.
1Premere il pulsante menu.
Regolazione dello specchietto

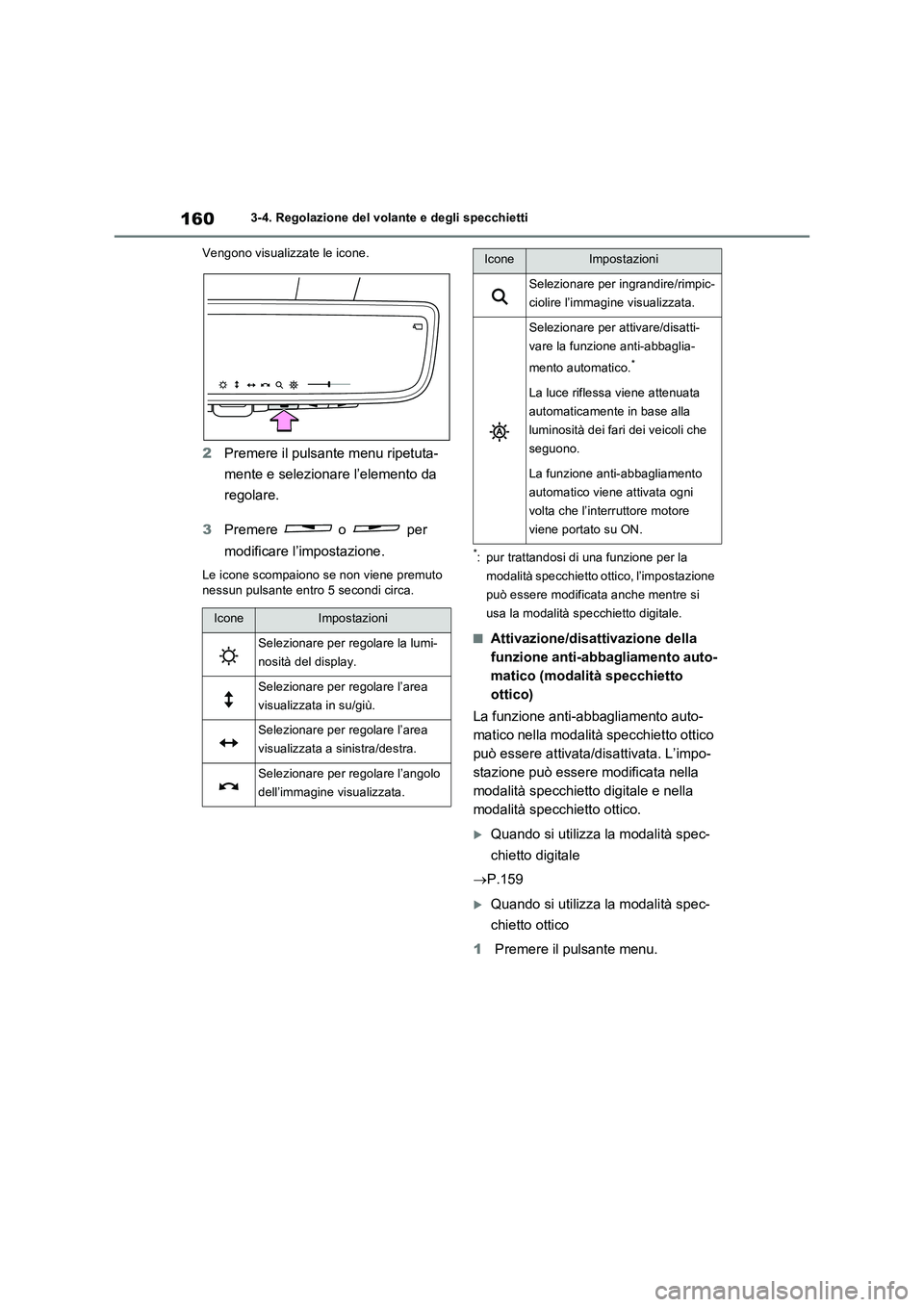

1603-4. Regolazione del volante e degli specchietti
Vengono visualizzate le icone.
2Premere il pulsante menu ripetuta-
mente e selezionare l’elemento da
regolare.
3Premere o per
modificare l’impostazione.
Le icone scompaiono se non viene premuto
nessun pulsante entro 5 secondi circa.
*: pur trattandosi di una funzione per la
modalità specchietto ottico, l’impostazione
può essere modificata anche mentre si
usa la modalità specchietto digitale.
■Attivazione/disattivazione della
funzione anti-abbagliamento auto-
matico (modalità specchietto
ottico)
La funzione anti-abbagliamento auto-
matico nella modalità specchietto ottico
può essere attivata/disattivata. L’impo-
stazione può essere modificata nella
modalità specchietto digitale e nella
modalità specchietto ottico.
Quando si utilizza la modalità spec-
chietto digitale
P.159
Quando si utilizza la modalità spec-
chietto ottico
1Premere il pulsante menu.
IconeImpostazioni
Selezionare per regolare la lumi-
nosità del display.
Selezionare per regolare l’area
visualizzata in su/giù.
Selezionare per regolare l’area
visualizzata a sinistra/destra.
Selezionare per regolare l’angolo
dell’immagine visualizzata.
Selezionare per ingrandire/rimpic-
ciolire l’immagine visualizzata.
Selezionare per attivare/disatti-
vare la funzione anti-abbaglia-
mento automatico.
*
La luce riflessa viene attenuata
automaticamente in base alla
luminosità dei fari dei veicoli che
seguono.
La funzione anti-abbagliamento
automatico viene attivata ogni
volta che l’interruttore motore
viene portato su ON.
IconeImpostazioni

161
3
3-4. Regolazione del volante e degli specchietti
Prima di mettersi alla guida
Vengono visualizzate le icone.
2 Premere o per
attivare (ON)/disattivare (OFF) la
funzione anti-abbagliamento auto-
matico.
Le icone scompaiono se non viene premuto nessun pulsante entro 5 secondi circa.
■Regolazione del display (modalità spec-
chietto digitale)
●Se l’immagine visualizzata viene regolata,
potrebbe essere distorta. Non si tratta di un’anomalia.
●Se la luminosità dello specchietto retrovi-sore digitale è troppo intensa, potrebbe affaticare gli occhi. Regolare lo specchietto
retrovisore digitale su una luminosità ade- guata. Se gli occhi si stancano, passare alla modalità specchietto ottico.
●La luminosità dello specchietto retrovisore digitale cambia automaticamente in base
alla luminosità dell’area antistante al vei- colo.
■Per prevenire anomalie dei sensori di luminosità
Per prevenire anomalie dei sensori di lumino-
sità, non toccarli e non coprirli.
■Pulizia della superficie dello spec-
chietto
Se la superficie dello specchietto è
sporca, potrebbe risultare difficile
vedere l’immagine sul display.
Pulire delicatamente la superficie dello
specchietto con un panno morbido
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi, anche letali.
■Durante la guida
●Non regolare la posizione dello spec-
chietto retrovisore digitale e le imposta- zioni del display durante la guida.Arrestare il veicolo e azionare gli inter-
ruttori di controllo dello specchietto retrovisore digitale. La mancata osservanza di tale precau-
zione potrebbe provocare una manovra errata con il volante e causare un inci-dente.
●Prestare sempre attenzione alle aree circostanti il veicolo.
Le dimensioni dei veicoli e di altri oggetti potrebbero sembrare diverse nelle moda-
lità specchietto digitale e specchietto ottico.Durante la retromarcia, verificare perso-
nalmente che l’area attorno al veicolo sia sicura, in particolare dietro il veicolo.Inoltre, se un veicolo si avvicina dalla parte
posteriore al buio, ad esempio durante le ore notturne, l’area circostante potrebbe
apparire oscura.
■Per evitare possibili incendi
Se si continua a utilizzare lo specchietto retrovisore digitale mentre fuoriesce fumo
o odore dallo specchietto, potrebbe verifi- carsi un incendio. Smettere immediata-mente di utilizzare il sistema e rivolgersi a
un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
Pulizia dello specchietto retro-
visore digitale

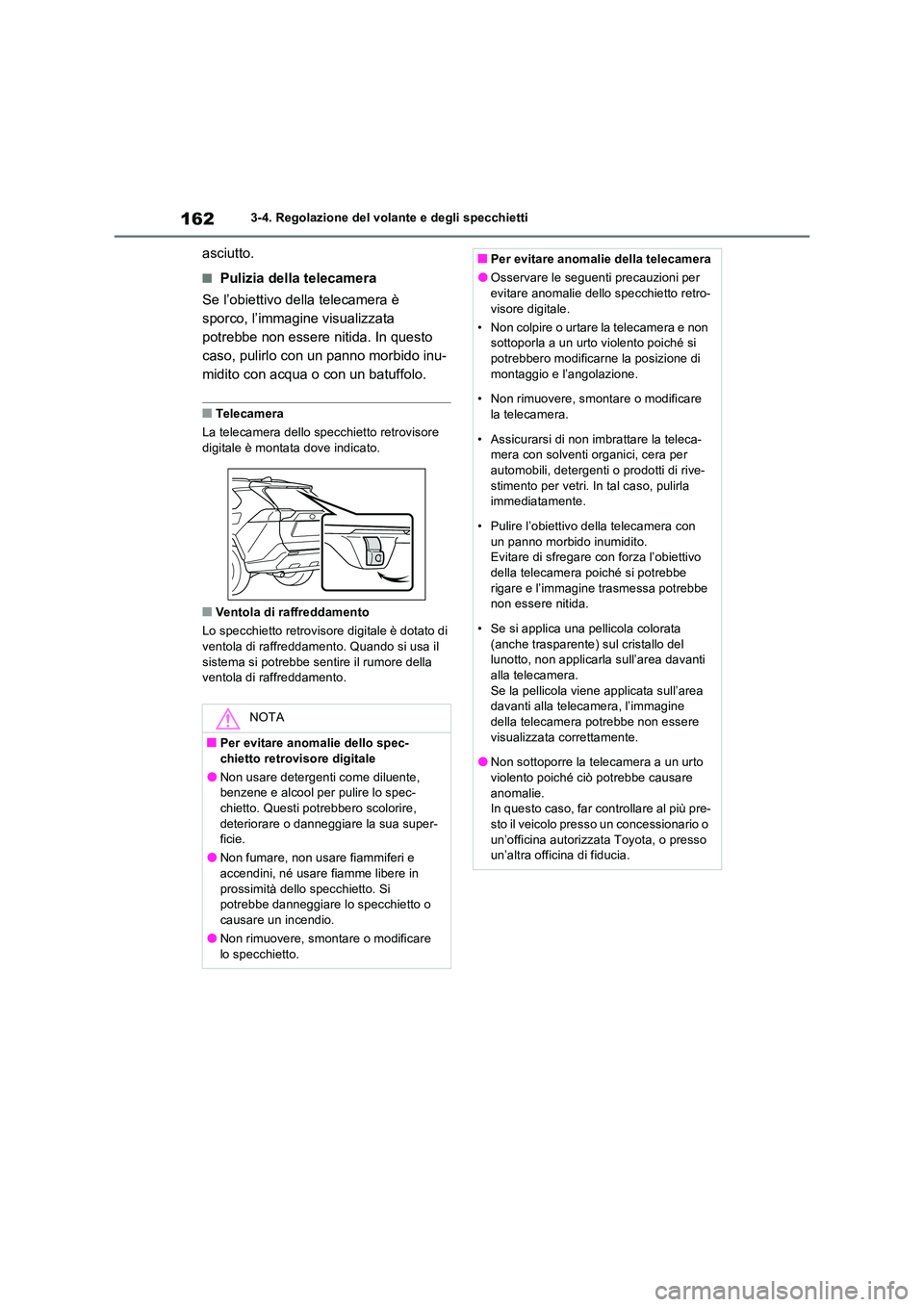

1623-4. Regolazione del volante e degli specchietti
asciutto.
■Pulizia della telecamera
Se l’obiettivo della telecamera è
sporco, l’immagine visualizzata
potrebbe non essere nitida. In questo
caso, pulirlo con un panno morbido inu-
midito con acqua o con un batuffolo.
■Telecamera
La telecamera dello specchietto retrovisore
digitale è montata dove indicato.
■Ventola di raffreddamento
Lo specchietto retrovisore digitale è dotato di
ventola di raffreddamento. Quando si usa il sistema si potrebbe sentire il rumore della ventola di raffreddamento.
NOTA
■Per evitare anomalie dello spec-chietto retrovisore digitale
●Non usare detergenti come diluente, benzene e alcool per pulire lo spec-
chietto. Questi potrebbero scolorire, deteriorare o danneggiare la sua super-ficie.
●Non fumare, non usare fiammiferi e
accendini, né usare fiamme libere in prossimità dello specchietto. Si potrebbe danneggiare lo specchietto o
causare un incendio.
●Non rimuovere, smontare o modificare lo specchietto.
■Per evitare anomalie della telecamera
●Osservare le seguenti precauzioni per evitare anomalie dello specchietto retro-
visore digitale.
• Non colpire o urtare la telecamera e non sottoporla a un urto violento poiché si potrebbero modificarne la posizione di
montaggio e l’angolazione.
• Non rimuovere, smontare o modificare la telecamera.
• Assicurarsi di non imbrattare la teleca- mera con solventi organici, cera per automobili, detergenti o prodotti di rive-
stimento per vetri. In tal caso, pulirla immediatamente.
• Pulire l’obiettivo della telecamera con
un panno morbido inumidito. Evitare di sfregare con forza l’obiettivo della telecamera poiché si potrebbe
rigare e l’immagine trasmessa potrebbe non essere nitida.
• Se si applica una pellicola colorata
(anche trasparente) sul cristallo del lunotto, non applicarla sull’area davanti alla telecamera.
Se la pellicola viene applicata sull’area davanti alla telecamera, l’immagine della telecamera potrebbe non essere
visualizzata correttamente.
●Non sottoporre la telecamera a un urto violento poiché ciò potrebbe causare
anomalie. In questo caso, far controllare al più pre-sto il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso un’altra officina di fiducia.

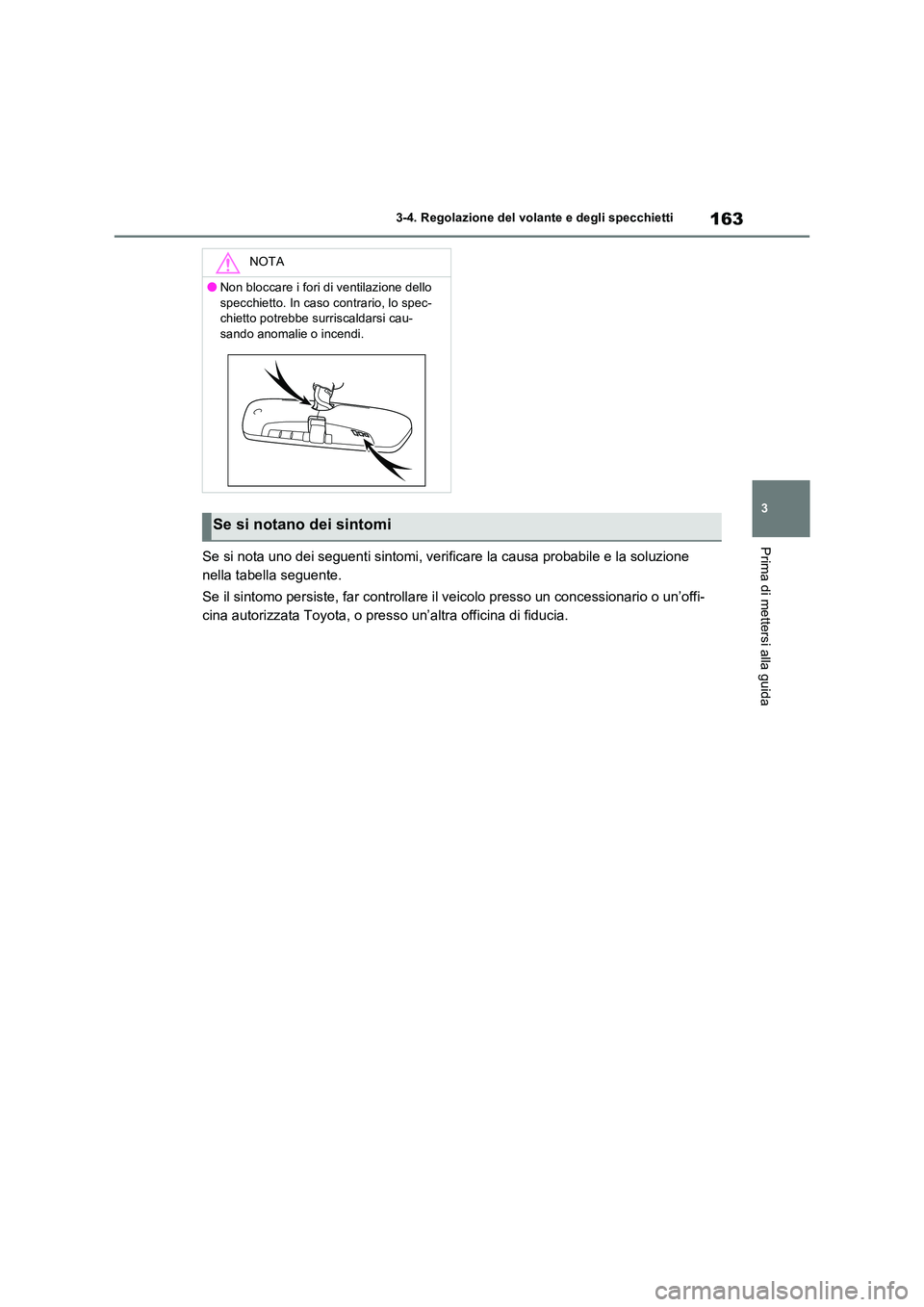

163
3
3-4. Regolazione del volante e degli specchietti
Prima di mettersi alla guidaSe si nota uno dei seguenti sintomi, verificare la causa probabile e la soluzione
nella tabella seguente.
Se il sintomo persiste, far controllare il veicolo presso un concessionario o un’offi-
cina autorizzata Toyota, o presso un’altra officina di fiducia.
NOTA
●Non bloccare i fori di ventilazione dello
specchietto. In caso contrario, lo spec- chietto potrebbe surriscaldarsi cau-sando anomalie o incendi.
Se si notano dei sintomi

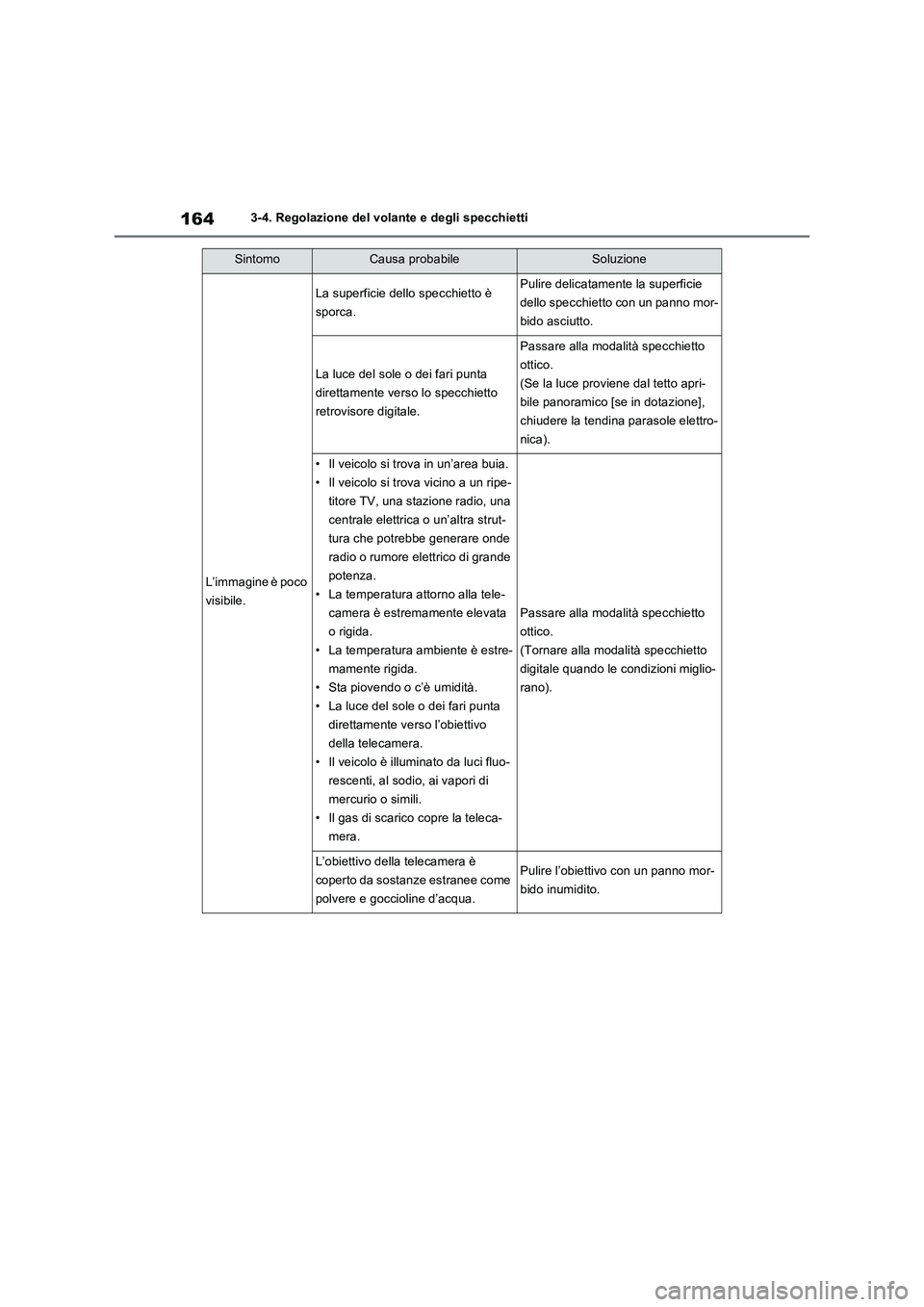

1643-4. Regolazione del volante e degli specchietti
SintomoCausa probabileSoluzione
L’immagine è poco
visibile.
La superficie dello specchietto è
sporca.Pulire delicatamente la superficie
dello specchietto con un panno mor-
bido asciutto.
La luce del sole o dei fari punta
direttamente verso lo specchietto
retrovisore digitale.
Passare alla modalità specchietto
ottico.
(Se la luce proviene dal tetto apri-
bile panoramico [se in dotazione],
chiudere la tendina parasole elettro-
nica).
• Il veicolo si trova in un’area buia.
• Il veicolo si trova vicino a un ripe-
titore TV, una stazione radio, una
centrale elettrica o un’altra strut-
tura che potrebbe generare onde
radio o rumore elettrico di grande
potenza.
• La temperatura attorno alla tele-
camera è estremamente elevata
o rigida.
• La temperatura ambiente è estre-
mamente rigida.
• Sta piovendo o c’è umidità.
• La luce del sole o dei fari punta
direttamente verso l’obiettivo
della telecamera.
• Il veicolo è illuminato da luci fluo-
rescenti, al sodio, ai vapori di
mercurio o simili.
• Il gas di scarico copre la teleca-
mera.
Passare alla modalità specchietto
ottico.
(Tornare alla modalità specchietto
digitale quando le condizioni miglio-
rano).
L’obiettivo della telecamera è
coperto da sostanze estranee come
polvere e goccioline d’acqua.Pulire l’obiettivo con un panno mor-
bido inumidito.

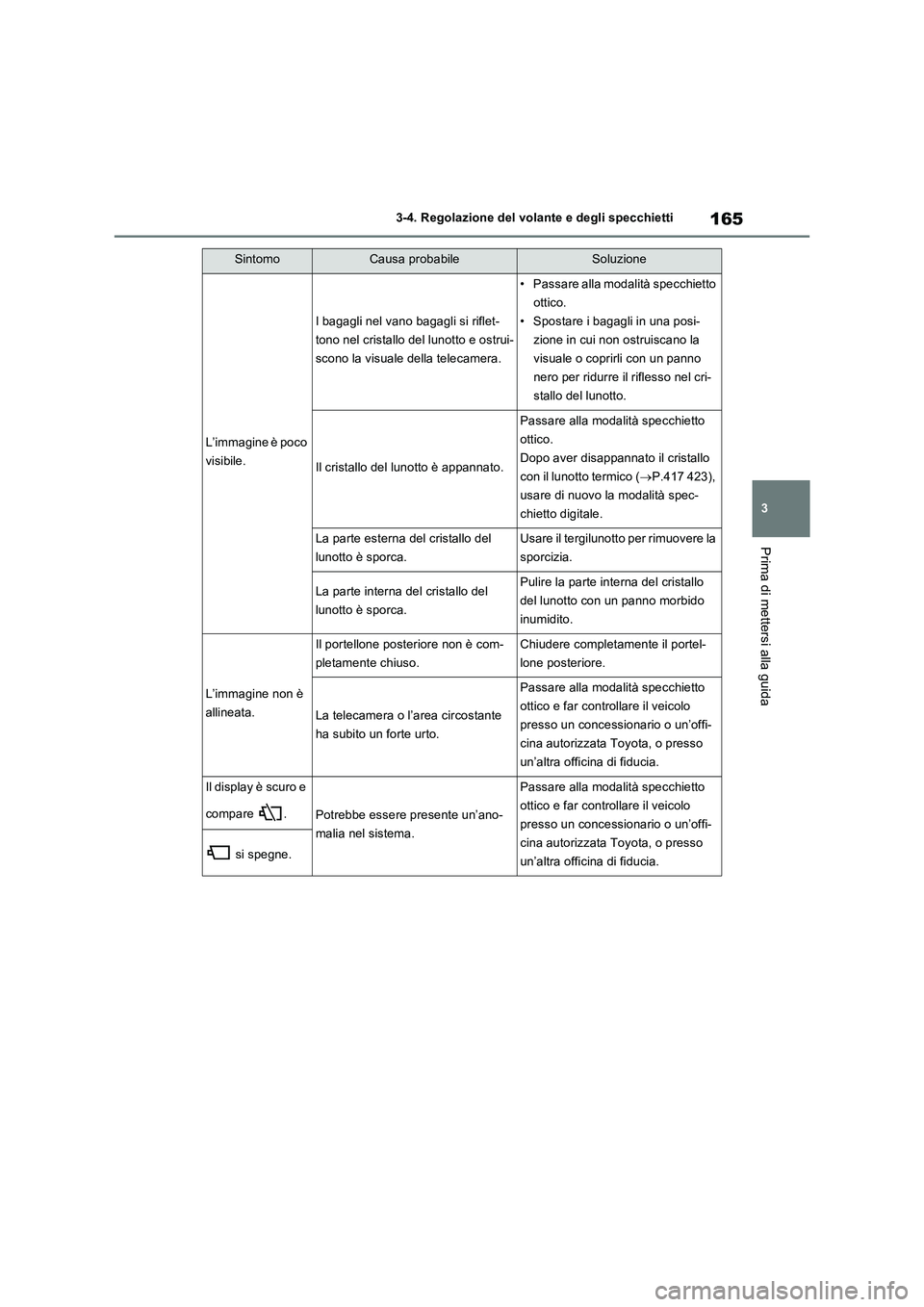

165
3 3-4. Regolazione del volante e degli specchietti
Prima di mettersi alla guida
L’immagine è poco
visibile.
I bagagli nel vano bagagli si riflet-
tono nel cristallo del lunotto e ostrui-
scono la visuale della telecamera.
• Passare alla modalità specchietto
ottico.
• Spostare i bagagli in una posi-
zione in cui non ostruiscano la
visuale o coprirli con un panno
nero per ridurre il riflesso nel cri-
stallo del lunotto.
Il cristallo del lunotto è appannato.
Passare alla modalità specchietto
ottico.
Dopo aver disappannato il cristallo
con il lunotto termico (P.417 423),
usare di nuovo la modalità spec-
chietto digitale.
La parte esterna del cristallo del
lunotto è sporca.Usare il tergilunotto per rimuovere la
sporcizia.
La parte interna del cristallo del
lunotto è sporca.Pulire la parte interna del cristallo
del lunotto con un panno morbido
inumidito.
L’immagine non è
allineata.
Il portellone posteriore non è com-
pletamente chiuso.Chiudere completamente il portel-
lone posteriore.
La telecamera o l’area circostante
ha subito un forte urto.
Passare alla modalità specchietto
ottico e far controllare il veicolo
presso un concessionario o un’offi-
cina autorizzata Toyota, o presso
un’altra officina di fiducia.
Il display è scuro e
compare .
Potrebbe essere presente un’ano-
malia nel sistema.
Passare alla modalità specchietto
ottico e far controllare il veicolo
presso un concessionario o un’offi-
cina autorizzata Toyota, o presso
un’altra officina di fiducia.
si spegne.
SintomoCausa probabileSoluzione

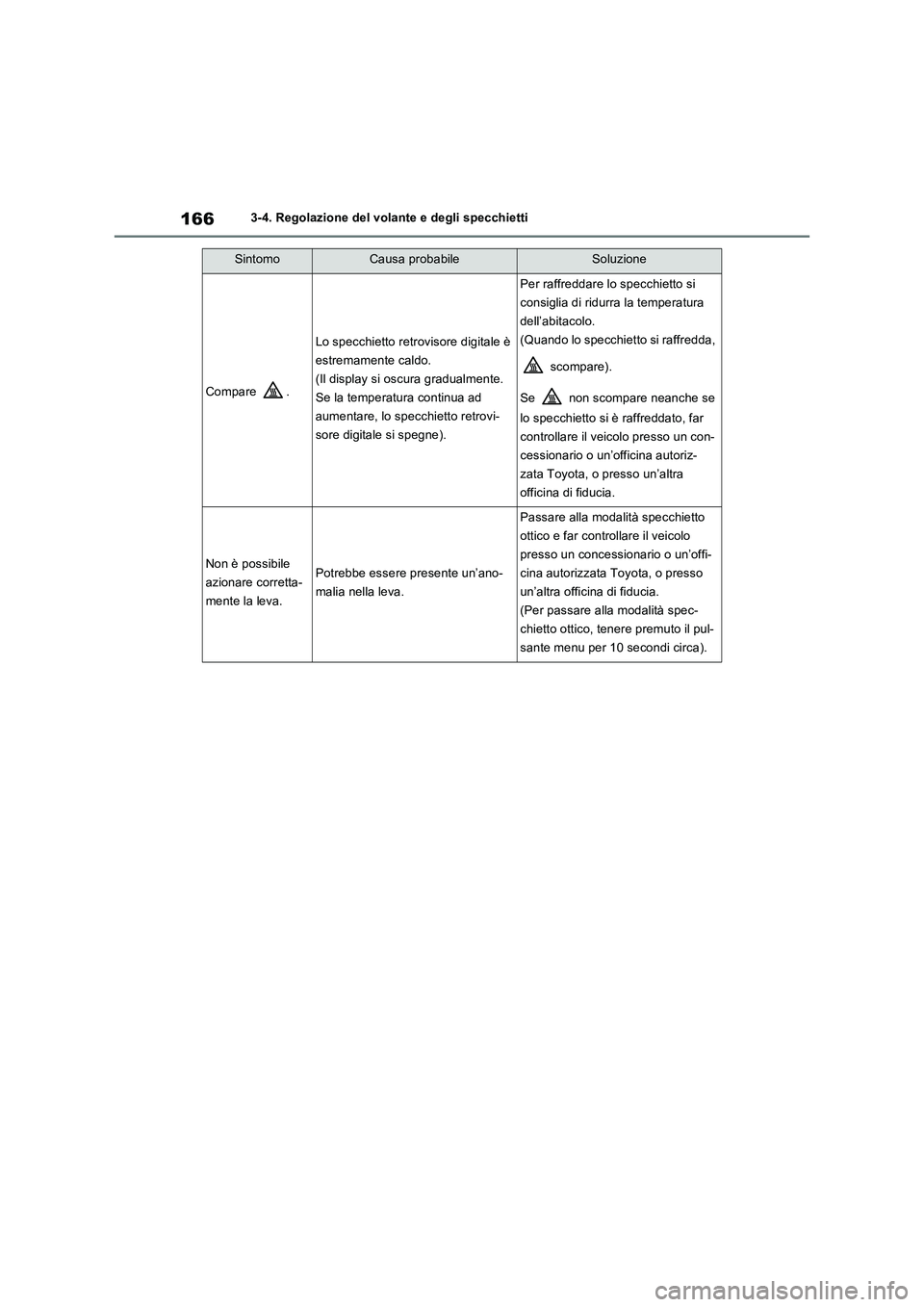

1663-4. Regolazione del volante e degli specchietti
Compare .
Lo specchietto retrovisore digitale è
estremamente caldo.
(Il display si oscura gradualmente.
Se la temperatura continua ad
aumentare, lo specchietto retrovi-
sore digitale si spegne).
Per raffreddare lo specchietto si
consiglia di ridurra la temperatura
dell’abitacolo.
(Quando lo specchietto si raffredda,
scompare).
Se non scompare neanche se
lo specchietto si è raffreddato, far
controllare il veicolo presso un con-
cessionario o un’officina autoriz-
zata Toyota, o presso un’altra
officina di fiducia.
Non è possibile
azionare corretta-
mente la leva.Potrebbe essere presente un’ano-
malia nella leva.
Passare alla modalità specchietto
ottico e far controllare il veicolo
presso un concessionario o un’offi-
cina autorizzata Toyota, o presso
un’altra officina di fiducia.
(Per passare alla modalità spec-
chietto ottico, tenere premuto il pul-
sante menu per 10 secondi circa).
SintomoCausa probabileSoluzione
