2022 TOYOTA RAV4 Manuale duso (in Italian)

487
7
7-3. Manutenzione “fai da te”
Manutenzione e cura
3 Rimuovere le 2 linguette di metallo
dal gommino del tergicristallo usato
e fissarle sul gommino di ricambio.
4 Inserire il gommino partendo dal
gancetto al centro della spazzola
del tergicristallo. Far passare il
gommino attraverso i 3 gancetti in
modo che spunti fuori dal fermo,
quindi far passare il gommino attra-
verso il gancetto finale.
Lubrificare il gommino con una piccola quan- tità di liquido lavavetro per agevolare l’inseri-mento dei gancetti nelle scanalature.
5 Verificare che i gancetti della spaz-
zola del tergicristallo siano inseriti
nelle scanalature del gommino.
Se i gancetti della spazzola del tergicristallo
non sono inseriti nelle scanalature del gom- mino, afferrare il gommino e farlo scorrere avanti e indietro più volte per inserire i gan-
cetti nelle scanalature.
Sollevare leggermente la parte centrale del gommino del tergicristallo per facilitarne lo
scorrimento.
6 Per installare una spazzola del ter-
gicristallo, invertire la procedura
indicata al punto 1.
Dopo aver montato la spazzola del tergicri-
stallo, verificare che il l’attacco sia chiuso.
■Cura del gommino e delle spazzole dei tergicristalli
Il montaggio errato potrebbe causare danni ai gommini e alle spazzole dei tergicristalli. In
caso di dubbi sulla sostituzione dei gommini e delle spazzole dei tergicristalli, rivolgersi a un concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
NOTA
■Quando si sollevano i tergicristalli
●Quando si sollevano i bracci tergicri-
stallo dal parabrezza, sollevare il brac- cio tergicristallo lato conducente, quindi quello sul lato passeggero. Quando si
riportano i bracci tergicristallo in posi- zione originale, cominciare dal lato pas-seggero.
●Non sollevare un tergicristallo afferran-dolo per la spazzola. La spazzola del tergicristallo potrebbe deformarsi.
●Non azionare la leva dei tergicristalli quando questi sono sollevati. I tergicri-stalli potrebbero entrare in contatto con
il cofano, con potenziali danni ai tergicri- stalli stessi e/o al cofano.

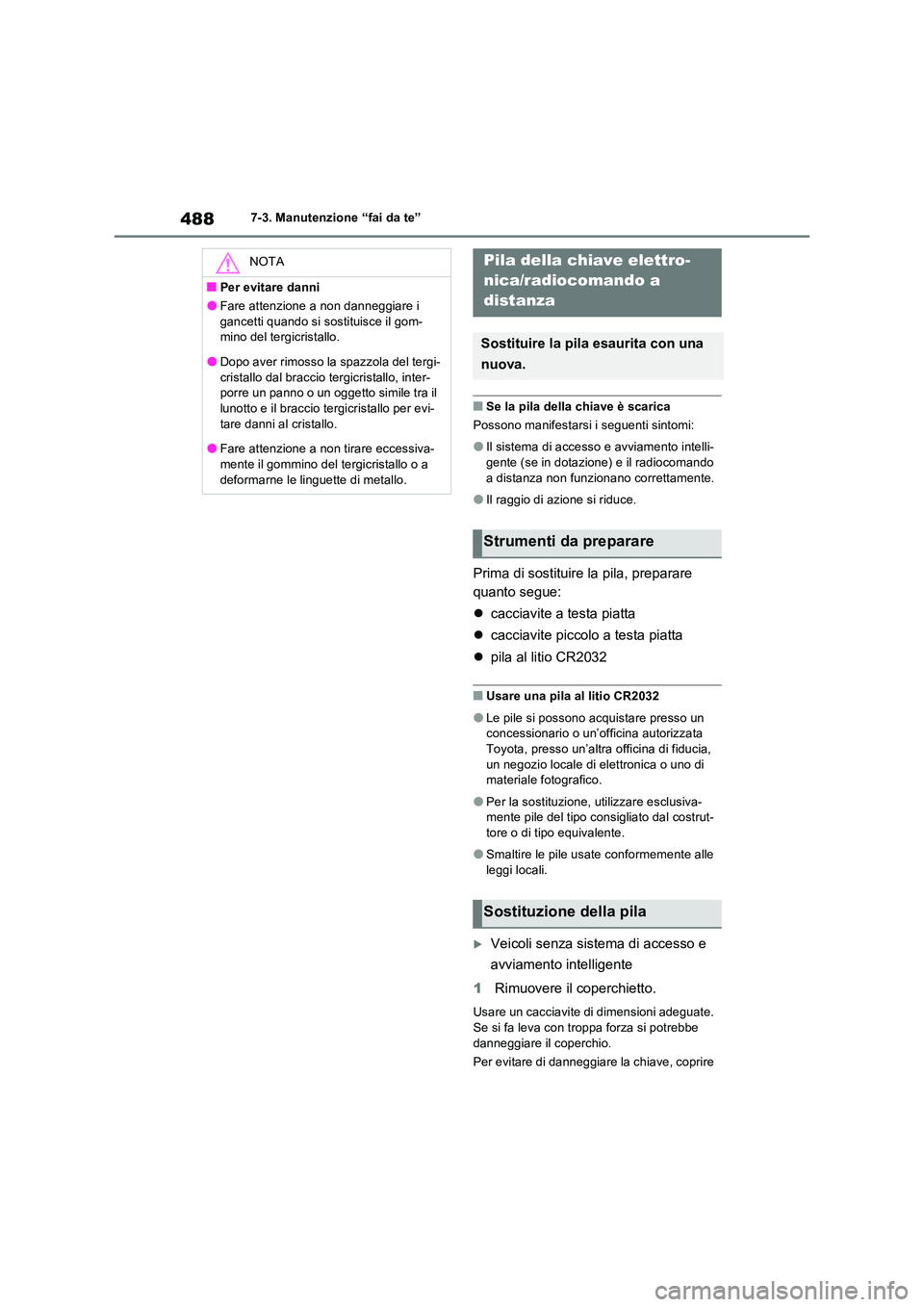

4887-3. Manutenzione “fai da te”
■Se la pila della chiave è scarica
Possono manifestarsi i seguenti sintomi:
●Il sistema di accesso e avviamento intelli-
gente (se in dotazione) e il radiocomando a distanza non funzionano correttamente.
●Il raggio di azione si riduce.
Prima di sostituire la pila, preparare
quanto segue:
 cacciavite a testa piatta
 cacciavite piccolo a testa piatta
 pila al litio CR2032
■Usare una pila al litio CR2032
●Le pile si possono acquistare presso un concessionario o un’officina autorizzata Toyota, presso un’altra officina di fiducia,
un negozio locale di elettronica o uno di materiale fotografico.
●Per la sostituzione, utilizzare esclusiva-mente pile del tipo consigliato dal costrut-tore o di tipo equivalente.
●Smaltire le pile usate conformemente alle leggi locali.
Veicoli senza sistema di accesso e
avviamento intelligente
1 Rimuovere il coperchietto.
Usare un cacciavite di dimensioni adeguate. Se si fa leva con troppa forza si potrebbe
danneggiare il coperchio.
Per evitare di danneggiare la chiave, coprire
NOTA
■Per evitare danni
●Fare attenzione a non danneggiare i
gancetti quando si sostituisce il gom- mino del tergicristallo.
●Dopo aver rimosso la spazzola del tergi-
cristallo dal braccio tergicristallo, inter- porre un panno o un oggetto simile tra il lunotto e il braccio tergicristallo per evi-
tare danni al cristallo.
●Fare attenzione a non tirare eccessiva- mente il gommino del tergicristallo o a
deformarne le linguette di metallo.
Pila della chiave elettro-
nica/radiocomando a
distanza
Sostituire la pila esaurita con una
nuova.
Strumenti da preparare
Sostituzione della pila

489
7 7-3. Manutenzione “fai da te”
Manutenzione e cura
la punta del cacciavite con uno straccio.
2Rimuovere il coperchio batteria.
Se risulta difficile rimuovere il coperchio pila,
sollevare il bordo per sganciarlo.
3Rimuovere la pila esaurita.
Quando si rimuove la pila, usare un caccia-
vite di dimensioni adeguate.
Inserire una pila nuova con il terminale “+”
rivolto verso l’alto.
4Orientare il coperchio pila con la lin-
guetta rivolta verso l’alto.
Premere tutto il bordo del coperchio pila contro la chiave.
5Montare il coperchio della chiave.
Allineare il coperchio con la chiave, quindi
premerlo contro la chiave.
Assicurarsi che il coperchio della chiave sia
saldamente agganciato, senza spazi tra
coperchio e chiave.
Veicoli con sistema di accesso e
avviamento intelligente
1Sganciare il fermo e rimuovere la
chiave meccanica.
2Rimuovere il coperchio della chiave.
Usare un cacciavite di dimensioni adeguate.
Se si fa leva con troppa forza si potrebbe

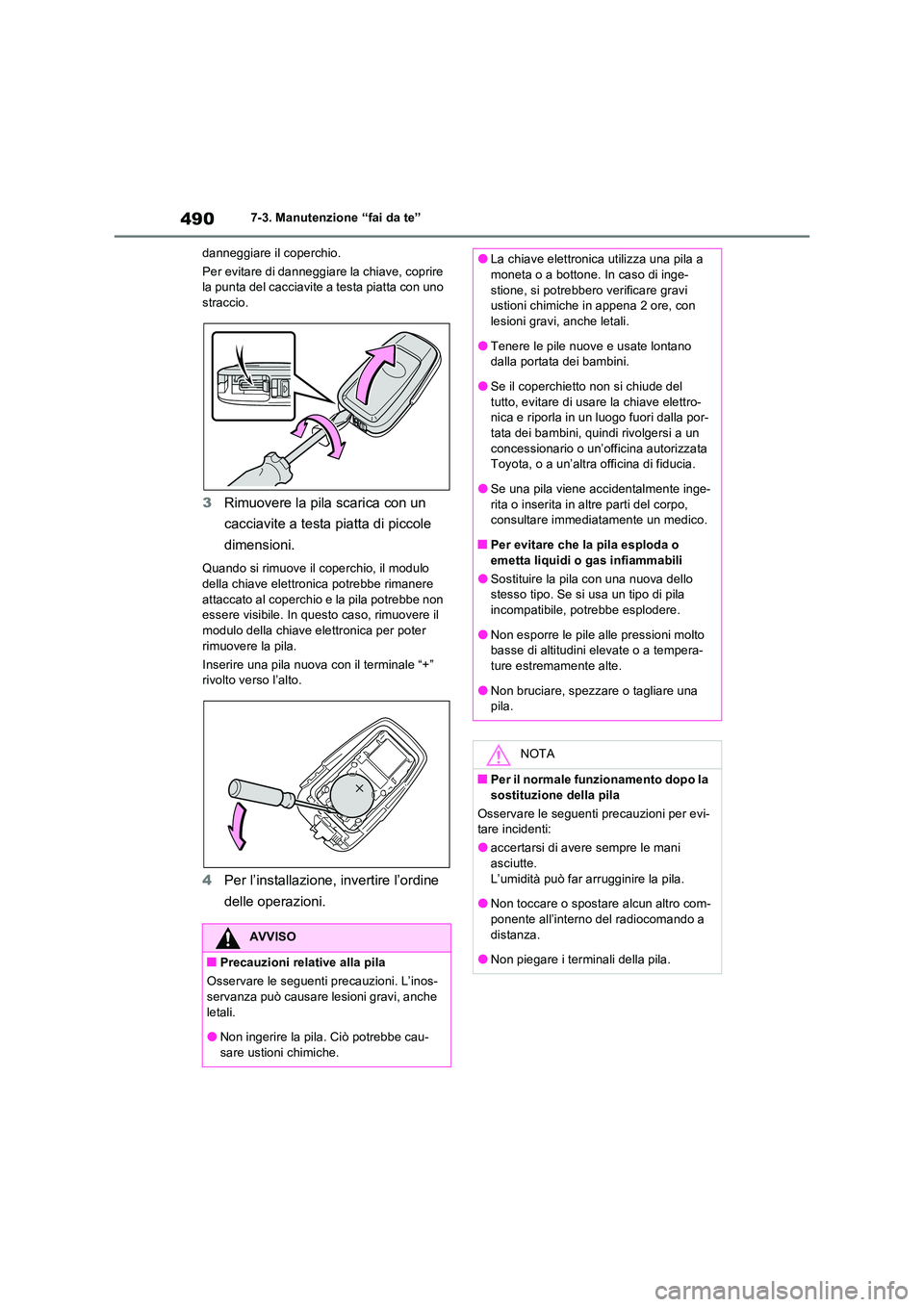

4907-3. Manutenzione “fai da te”
danneggiare il coperchio.
Per evitare di danneggiare la chiave, coprire la punta del cacciavite a testa piatta con uno straccio.
3 Rimuovere la pila scarica con un
cacciavite a testa piatta di piccole
dimensioni.
Quando si rimuove il coperchio, il modulo
della chiave elettronica potrebbe rimanere attaccato al coperchio e la pila potrebbe non essere visibile. In questo caso, rimuovere il
modulo della chiave elettronica per poter rimuovere la pila.
Inserire una pila nuova con il terminale “+” rivolto verso l’alto.
4 Per l’installazione, invertire l’ordine
delle operazioni.
AVVISO
■Precauzioni relative alla pila
Osservare le seguenti precauzioni. L’inos- servanza può causare lesioni gravi, anche
letali.
●Non ingerire la pila. Ciò potrebbe cau- sare ustioni chimiche.
●La chiave elettronica utilizza una pila a moneta o a bottone. In caso di inge-
stione, si potrebbero verificare gravi ustioni chimiche in appena 2 ore, con lesioni gravi, anche letali.
●Tenere le pile nuove e usate lontano dalla portata dei bambini.
●Se il coperchietto non si chiude del
tutto, evitare di usare la chiave elettro- nica e riporla in un luogo fuori dalla por-tata dei bambini, quindi rivolgersi a un
concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
●Se una pila viene accidentalmente inge-
rita o inserita in altre parti del corpo, consultare immediatamente un medico.
■Per evitare che la pila esploda o
emetta liquidi o gas infiammabili
●Sostituire la pila con una nuova dello stesso tipo. Se si usa un tipo di pila incompatibile, potrebbe esplodere.
●Non esporre le pile alle pressioni molto basse di altitudini elevate o a tempera-ture estremamente alte.
●Non bruciare, spezzare o tagliare una pila.
NOTA
■Per il normale funzionamento dopo la
sostituzione della pila
Osservare le seguenti precauzioni per evi- tare incidenti:
●accertarsi di avere sempre le mani asciutte.
L’umidità può far arrugginire la pila.
●Non toccare o spostare alcun altro com- ponente all’interno del radiocomando a
distanza.
●Non piegare i terminali della pila.

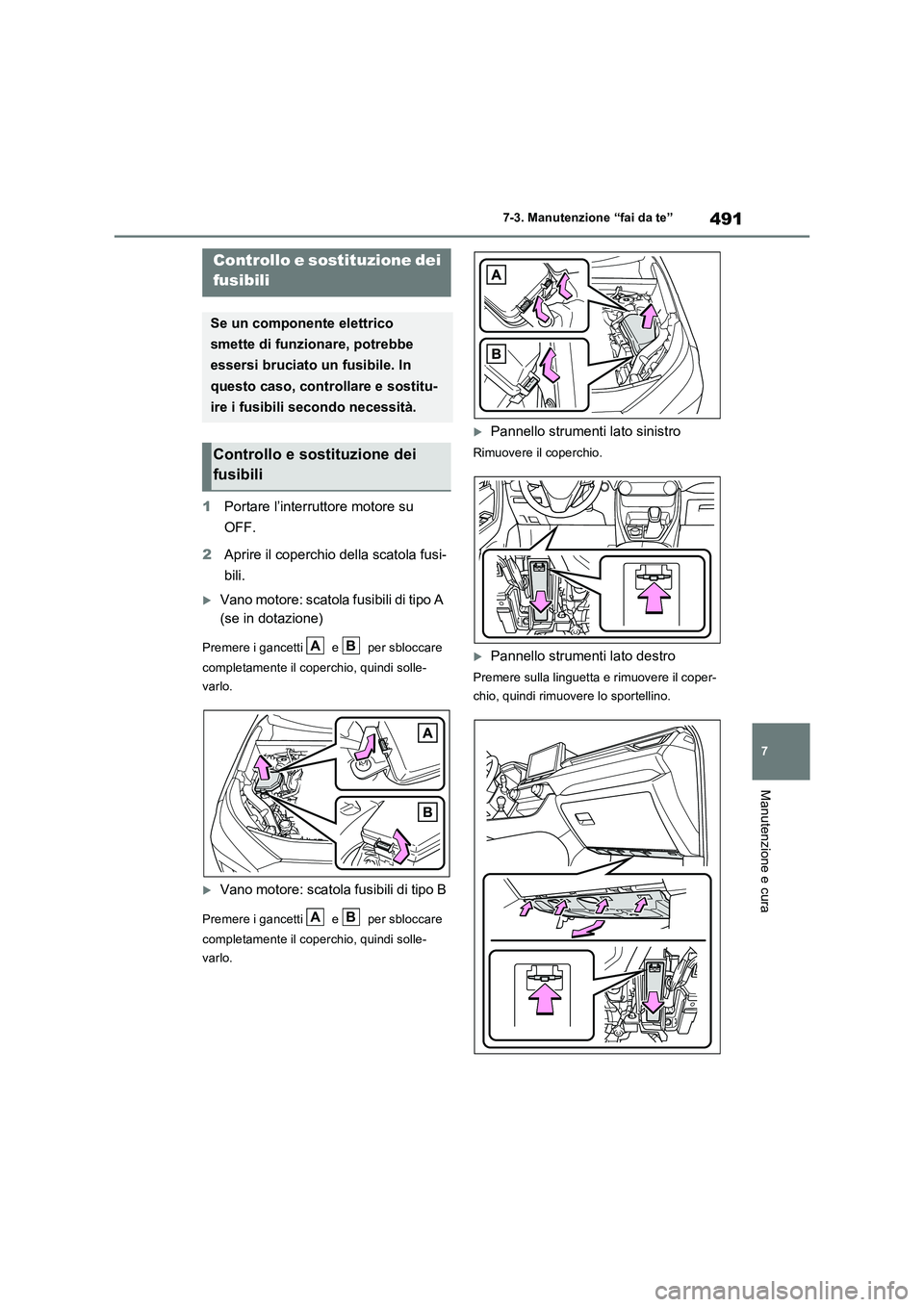

491
7 7-3. Manutenzione “fai da te”
Manutenzione e cura
1Portare l’interruttore motore su
OFF.
2Aprire il coperchio della scatola fusi-
bili.
Vano motore: scatola fusibili di tipo A
(se in dotazione)
Premere i gancetti e per sbloccare
completamente il coperchio, quindi solle-
varlo.
Vano motore: scatola fusibili di tipo B
Premere i gancetti e per sbloccare
completamente il coperchio, quindi solle-
varlo.
Pannello strumenti lato sinistro
Rimuovere il coperchio.
Pannello strumenti lato destro
Premere sulla linguetta e rimuovere il coper-
chio, quindi rimuovere lo sportellino.
Controllo e sostituzione dei
fusibili
Se un componente elettrico
smette di funzionare, potrebbe
essersi bruciato un fusibile. In
questo caso, controllare e sostitu-
ire i fusibili secondo necessità.
Controllo e sostituzione dei
fusibili
AB
AB

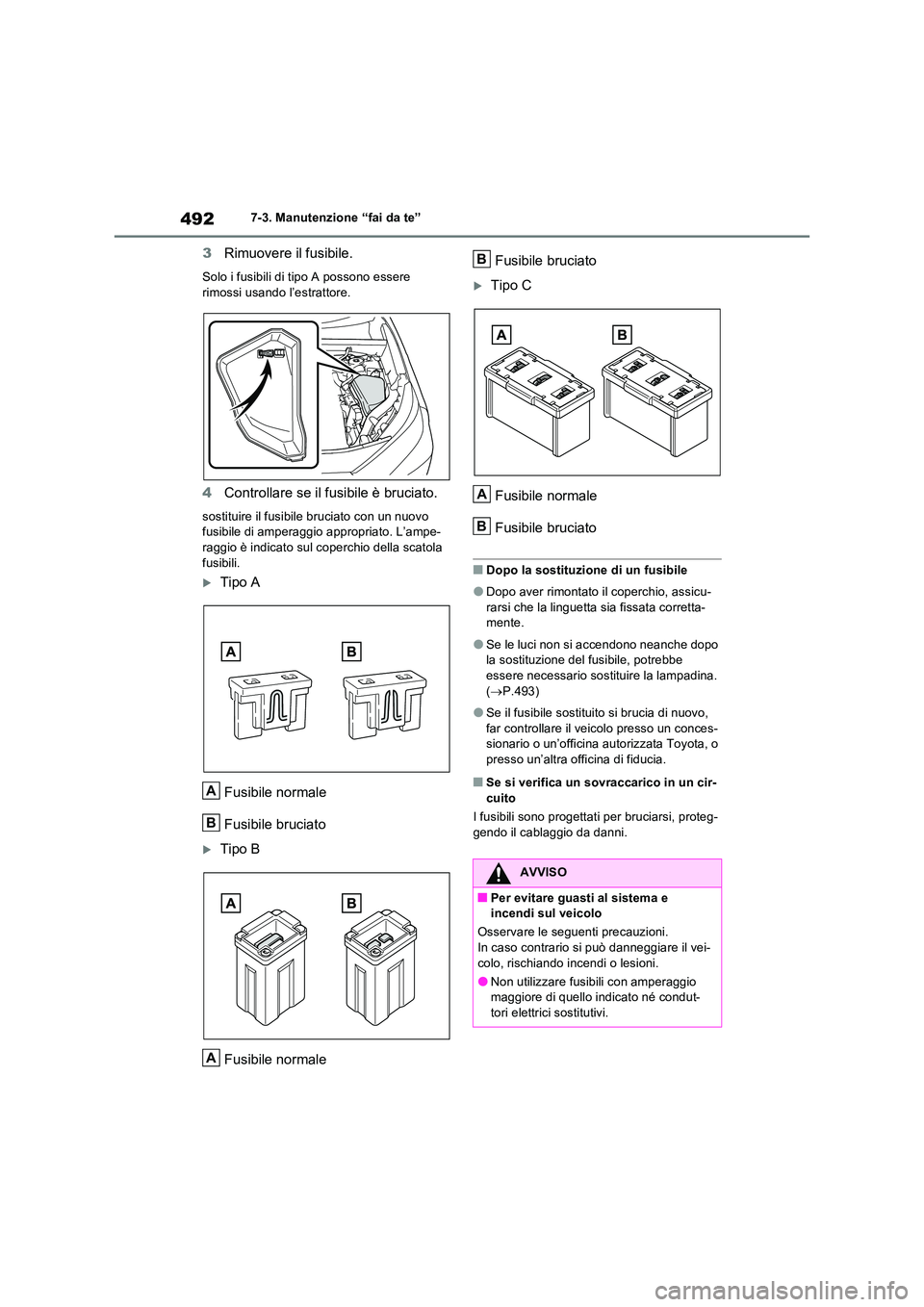

4927-3. Manutenzione “fai da te”
3Rimuovere il fusibile.
Solo i fusibili di tipo A possono essere rimossi usando l’estrattore.
4 Controllare se il fusibile è bruciato.
sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appropriato. L’ampe-
raggio è indicato sul coperchio della scatola fusibili.
Tipo A
Fusibile normale
Fusibile bruciato
Tipo B
Fusibile normale
Fusibile bruciato
Tipo C
Fusibile normale
Fusibile bruciato
■Dopo la sostituzione di un fusibile
●Dopo aver rimontato il coperchio, assicu-
rarsi che la linguetta sia fissata corretta- mente.
●Se le luci non si accendono neanche dopo la sostituzione del fusibile, potrebbe essere necessario sostituire la lampadina.
( P.493)
●Se il fusibile sostituito si brucia di nuovo,
far controllare il veicolo presso un conces- sionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
■Se si verifica un sovraccarico in un cir-
cuito
I fusibili sono progettati per bruciarsi, proteg- gendo il cablaggio da danni.
A
B
A
AVVISO
■Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni. In caso contrario si può danneggiare il vei-
colo, rischiando incendi o lesioni.
●Non utilizzare fusibili con amperaggio maggiore di quello indicato né condut-tori elettrici sostitutivi.
B
A
B

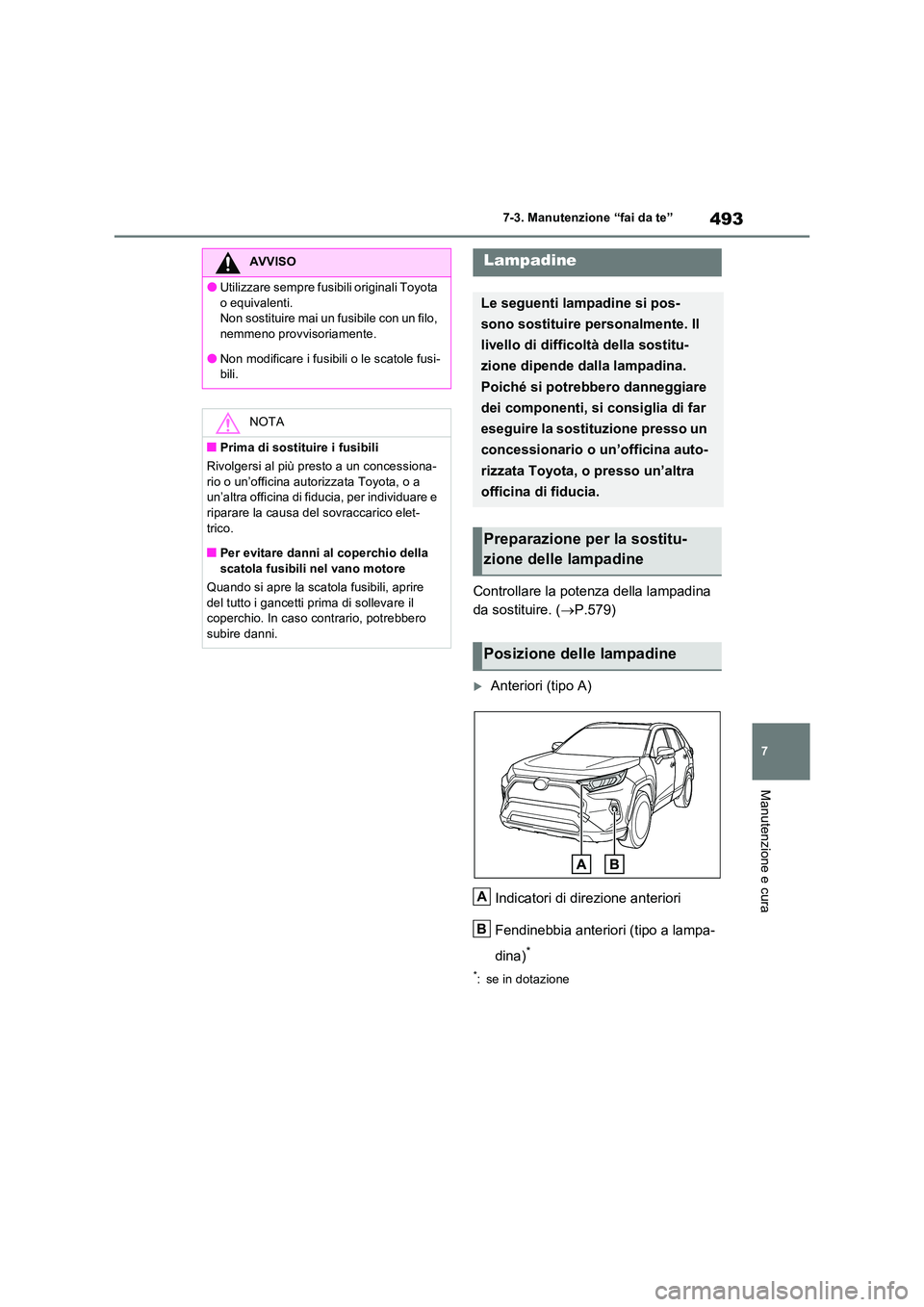

493
7
7-3. Manutenzione “fai da te”
Manutenzione e cura
Controllare la potenza della lampadina
da sostituire. ( P.579)
Anteriori (tipo A)
Indicatori di direzione anteriori
Fendinebbia anteriori (tipo a lampa-
dina)*
*: se in dotazione
AVVISO
●Utilizzare sempre fusibili originali Toyota
o equivalenti. Non sostituire mai un fusibile con un filo, nemmeno provvisoriamente.
●Non modificare i fusibili o le scatole fusi-bili.
NOTA
■Prima di sostituire i fusibili
Rivolgersi al più presto a un concessiona-
rio o un’officina autorizzata Toyota, o a un’altra officina di fiducia, per individuare e riparare la causa del sovraccarico elet-
trico.
■Per evitare danni al coperchio della scatola fusibili nel vano motore
Quando si apre la scatola fusibili, aprire
del tutto i gancetti prima di sollevare il coperchio. In caso contrario, potrebbero subire danni.
Lampadine
Le seguenti lampadine si pos-
sono sostituire personalmente. Il
livello di difficoltà della sostitu-
zione dipende dalla lampadina.
Poiché si potrebbero danneggiare
dei componenti, si consiglia di far
eseguire la sostituzione presso un
concessionario o un’officina auto-
rizzata Toyota, o presso un’altra
officina di fiducia.
Preparazione per la sostitu-
zione delle lampadine
Posizione delle lampadine
A
B

4947-3. Manutenzione “fai da te”
Anteriori (tipo B)
Indicatori di direzione anteriori
Anteriori (tipo C)
Indicatori di direzione anteriori
Fendinebbia anteriori (tipo a lampa-
dina)
Specchietti retrovisori esterni
Luci esterne di soglia (se in dota-
zione)
Posteriori
Indicatori di direzione posteriori
Luci retromarcia
■Luci che devono essere sostituite
da un concessionario o un’offi-
cina autorizzata Toyota o da
un’altra officina di fiducia
 Fari
 Indicatori di direzione anteriori (tipo
a LED)
 Luci diurne
 Luci di posizione anteriori
 Fendinebbia anteriori (tipo a LED)
 Indicatori di direzione laterali
 Luci di posizione posteriori
 Luci di arresto
 Luce retronebbia (se in dotazione)
 Terza luce di arresto
 Luci targa
■Luci a LED
Ad eccezione delle seguenti luci, tutte le luci sono composte da un certo numero di LED. Se si brucia un LED, portare il veicolo presso
un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia, per far sostituire la luce.
●Indicatori di direzione anteriori (tipo a lam-padina)
●Fendinebbia anteriori (tipo a lampadina)
●Indicatori di direzione posteriori
A
A
B
A
A
B
