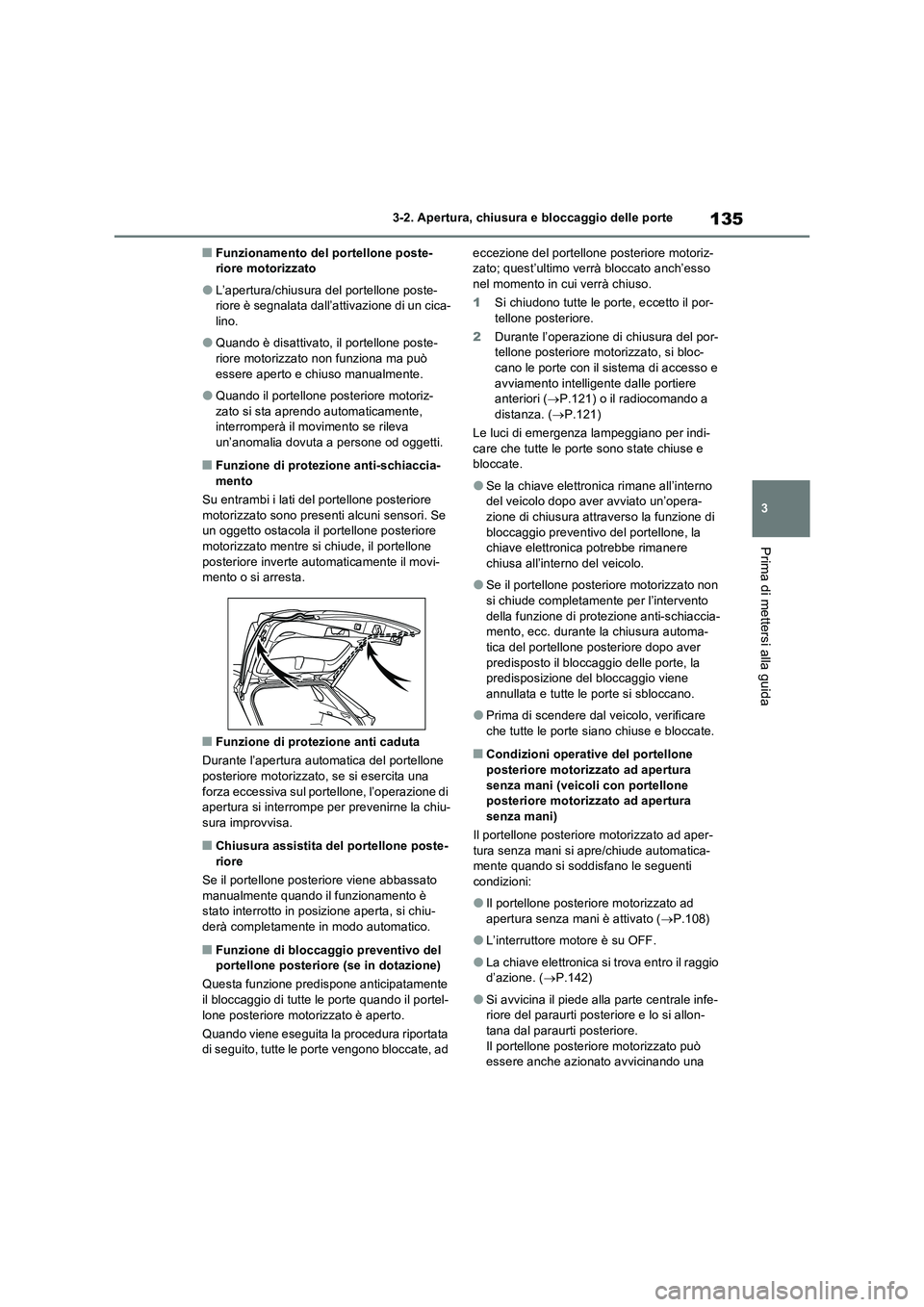

135
3 3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
■Funzionamento del portellone poste-
riore motorizzato
●L’apertura/chiusura del portellone poste-
riore è segnalata dall’attivazione di un cica-
lino.
●Quando è disattivato, il portellone poste-
riore motorizzato non funziona ma può
essere aperto e chiuso manualmente.
●Quando il portellone posteriore motoriz-
zato si sta aprendo automaticamente,
interromperà il movimento se rileva
un’anomalia dovuta a persone od oggetti.
■Funzione di protezione anti-schiaccia-
mento
Su entrambi i lati del portellone posteriore
motorizzato sono presenti alcuni sensori. Se
un oggetto ostacola il portellone posteriore
motorizzato mentre si chiude, il portellone
posteriore inverte automaticamente il movi-
mento o si arresta.
■Funzione di protezione anti caduta
Durante l’apertura automatica del portellone
posteriore motorizzato, se si esercita una
forza eccessiva sul portellone, l’operazione di
apertura si interrompe per prevenirne la chiu-
sura improvvisa.
■Chiusura assistita del portellone poste-
riore
Se il portellone posteriore viene abbassato
manualmente quando il funzionamento è
stato interrotto in posizione aperta, si chiu-
derà completamente in modo automatico.
■Funzione di bloccaggio preventivo del
portellone posteriore (se in dotazione)
Questa funzione predispone anticipatamente
il bloccaggio di tutte le porte quando il portel-
lone posteriore motorizzato è aperto.
Quando viene eseguita la procedura riportata
di seguito, tutte le porte vengono bloccate, ad eccezione del portellone posteriore motoriz-
zato; quest’ultimo verrà bloccato anch’esso
nel momento in cui verrà chiuso.
1Si chiudono tutte le porte, eccetto il por-
tellone posteriore.
2Durante l’operazione di chiusura del por-
tellone posteriore motorizzato, si bloc-
cano le porte con il sistema di accesso e
avviamento intelligente dalle portiere
anteriori (P.121) o il radiocomando a
distanza. (P.121)
Le luci di emergenza lampeggiano per indi-
care che tutte le porte sono state chiuse e
bloccate.
●Se la chiave elettronica rimane all’interno
del veicolo dopo aver avviato un’opera-
zione di chiusura attraverso la funzione di
bloccaggio preventivo del portellone, la
chiave elettronica potrebbe rimanere
chiusa all’interno del veicolo.
●Se il portellone posteriore motorizzato non
si chiude completamente per l’intervento
della funzione di protezione anti-schiaccia-
mento, ecc. durante la chiusura automa-
tica del portellone posteriore dopo aver
predisposto il bloccaggio delle porte, la
predisposizione del bloccaggio viene
annullata e tutte le porte si sbloccano.
●Prima di scendere dal veicolo, verificare
che tutte le porte siano chiuse e bloccate.
■Condizioni operative del portellone
posteriore motorizzato ad apertura
senza mani (veicoli con portellone
posteriore motorizzato ad apertura
senza mani)
Il portellone posteriore motorizzato ad aper-
tura senza mani si apre/chiude automatica-
mente quando si soddisfano le seguenti
condizioni:
●Il portellone posteriore motorizzato ad
apertura senza mani è attivato (P.108)
●L’interruttore motore è su OFF.
●La chiave elettronica si trova entro il raggio
d’azione. (P.142)
●Si avvicina il piede alla parte centrale infe-
riore del paraurti posteriore e lo si allon-
tana dal paraurti posteriore.
Il portellone posteriore motorizzato può
essere anche azionato avvicinando una

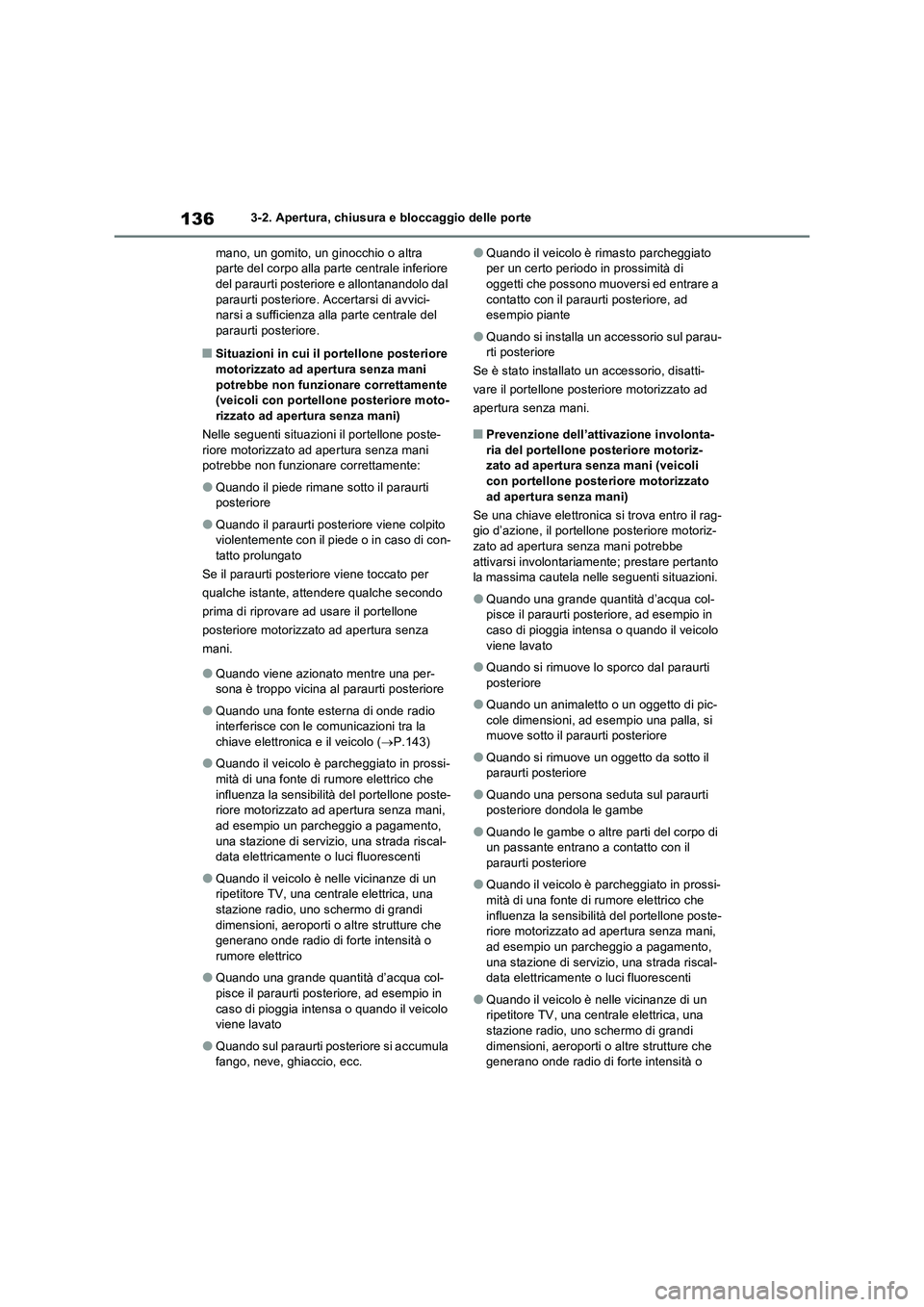

1363-2. Apertura, chiusura e bloccaggio delle porte
mano, un gomito, un ginocchio o altra
parte del corpo alla parte centrale inferiore
del paraurti posteriore e allontanandolo dal
paraurti posteriore. Accertarsi di avvici-
narsi a sufficienza alla parte centrale del
paraurti posteriore.
■Situazioni in cui il portellone posteriore
motorizzato ad apertura senza mani
potrebbe non funzionare correttamente
(veicoli con portellone posteriore moto-
rizzato ad apertura senza mani)
Nelle seguenti situazioni il portellone poste-
riore motorizzato ad apertura senza mani
potrebbe non funzionare correttamente:
●Quando il piede rimane sotto il paraurti
posteriore
●Quando il paraurti posteriore viene colpito
violentemente con il piede o in caso di con-
tatto prolungato
Se il paraurti posteriore viene toccato per
qualche istante, attendere qualche secondo
prima di riprovare ad usare il portellone
posteriore motorizzato ad apertura senza
mani.
●Quando viene azionato mentre una per-
sona è troppo vicina al paraurti posteriore
●Quando una fonte esterna di onde radio
interferisce con le comunicazioni tra la
chiave elettronica e il veicolo (P.143)
●Quando il veicolo è parcheggiato in prossi-
mità di una fonte di rumore elettrico che
influenza la sensibilità del portellone poste-
riore motorizzato ad apertura senza mani,
ad esempio un parcheggio a pagamento,
una stazione di servizio, una strada riscal-
data elettricamente o luci fluorescenti
●Quando il veicolo è nelle vicinanze di un
ripetitore TV, una centrale elettrica, una
stazione radio, uno schermo di grandi
dimensioni, aeroporti o altre strutture che
generano onde radio di forte intensità o
rumore elettrico
●Quando una grande quantità d’acqua col-
pisce il paraurti posteriore, ad esempio in
caso di pioggia intensa o quando il veicolo
viene lavato
●Quando sul paraurti posteriore si accumula
fango, neve, ghiaccio, ecc.
●Quando il veicolo è rimasto parcheggiato
per un certo periodo in prossimità di
oggetti che possono muoversi ed entrare a
contatto con il paraurti posteriore, ad
esempio piante
●Quando si installa un accessorio sul parau-
rti posteriore
Se è stato installato un accessorio, disatti-
vare il portellone posteriore motorizzato ad
apertura senza mani.
■Prevenzione dell’attivazione involonta-
ria del portellone posteriore motoriz-
zato ad apertura senza mani (veicoli
con portellone posteriore motorizzato
ad apertura senza mani)
Se una chiave elettronica si trova entro il rag-
gio d’azione, il portellone posteriore motoriz-
zato ad apertura senza mani potrebbe
attivarsi involontariamente; prestare pertanto
la massima cautela nelle seguenti situazioni.
●Quando una grande quantità d’acqua col-
pisce il paraurti posteriore, ad esempio in
caso di pioggia intensa o quando il veicolo
viene lavato
●Quando si rimuove lo sporco dal paraurti
posteriore
●Quando un animaletto o un oggetto di pic-
cole dimensioni, ad esempio una palla, si
muove sotto il paraurti posteriore
●Quando si rimuove un oggetto da sotto il
paraurti posteriore
●Quando una persona seduta sul paraurti
posteriore dondola le gambe
●Quando le gambe o altre parti del corpo di
un passante entrano a contatto con il
paraurti posteriore
●Quando il veicolo è parcheggiato in prossi-
mità di una fonte di rumore elettrico che
influenza la sensibilità del portellone poste-
riore motorizzato ad apertura senza mani,
ad esempio un parcheggio a pagamento,
una stazione di servizio, una strada riscal-
data elettricamente o luci fluorescenti
●Quando il veicolo è nelle vicinanze di un
ripetitore TV, una centrale elettrica, una
stazione radio, uno schermo di grandi
dimensioni, aeroporti o altre strutture che
generano onde radio di forte intensità o

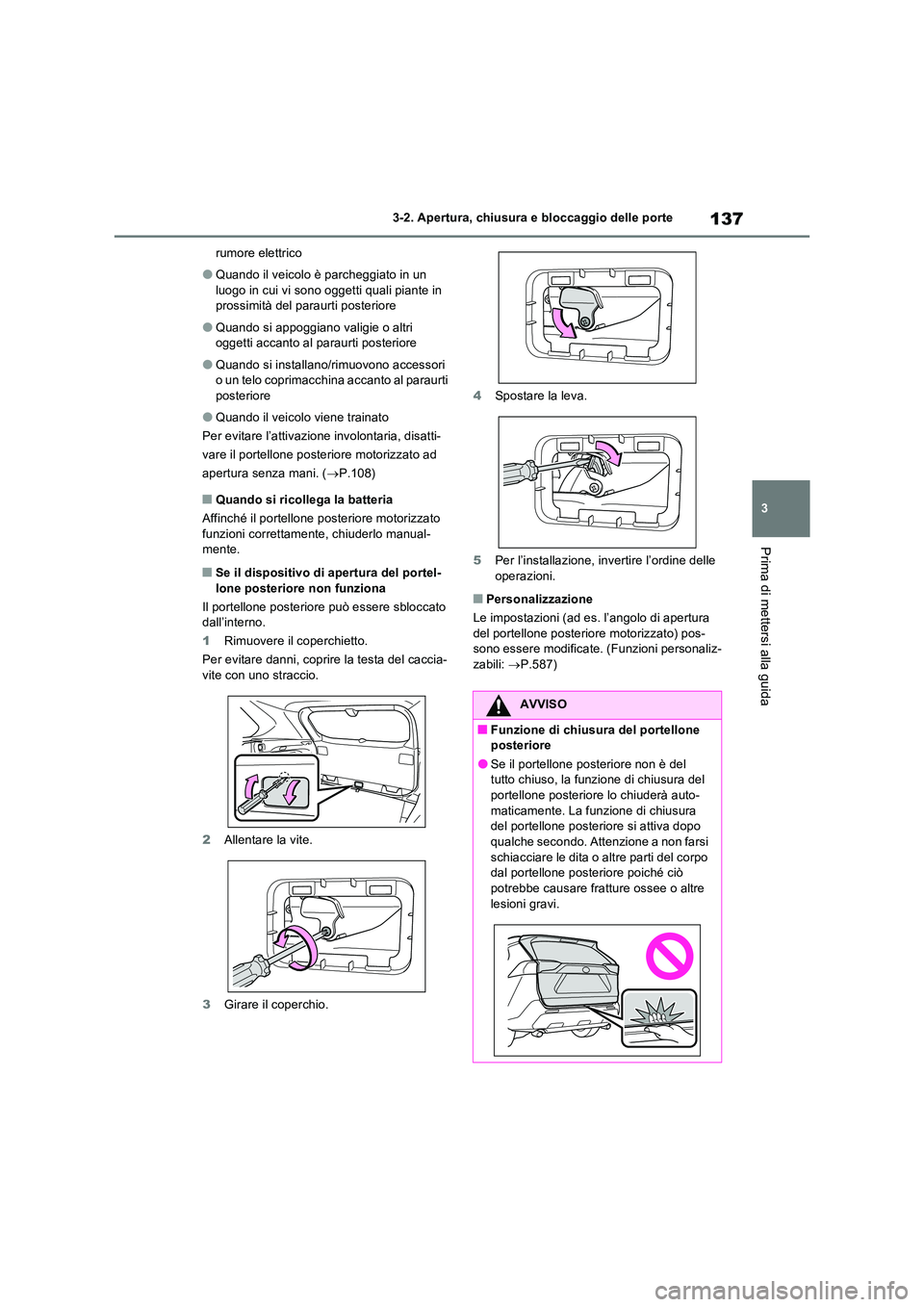

137
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
rumore elettrico
●Quando il veicolo è parcheggiato in un
luogo in cui vi sono oggetti quali piante in prossimità del paraurti posteriore
●Quando si appoggiano valigie o altri oggetti accanto al paraurti posteriore
●Quando si installano/rimuovono accessori o un telo coprimacchina accanto al paraurti posteriore
●Quando il veicolo viene trainato
Per evitare l’attivazione involontaria, disatti-
vare il portellone posteriore motorizzato ad
apertura senza mani. ( P.108)
■Quando si ricollega la batteria
Affinché il portellone posteriore motorizzato funzioni correttamente, chiuderlo manual-mente.
■Se il dispositivo di apertura del portel-
lone posteriore non funziona
Il portellone posteriore può essere sbloccato dall’interno.
1 Rimuovere il coperchietto.
Per evitare danni, coprire la testa del caccia- vite con uno straccio.
2 Allentare la vite.
3 Girare il coperchio.
4 Spostare la leva.
5 Per l’installazione, invertire l’ordine delle
operazioni.
■Personalizzazione
Le impostazioni (ad es. l’angolo di apertura del portellone posteriore motorizzato) pos-sono essere modificate. (Funzioni personaliz-
zabili: P.587)
AVVISO
■Funzione di chiusura del portellone posteriore
●Se il portellone posteriore non è del tutto chiuso, la funzione di chiusura del portellone posteriore lo chiuderà auto-
maticamente. La funzione di chiusura del portellone posteriore si attiva dopo qualche secondo. Attenzione a non farsi
schiacciare le dita o altre parti del corpo dal portellone posteriore poiché ciò potrebbe causare fratture ossee o altre
lesioni gravi.

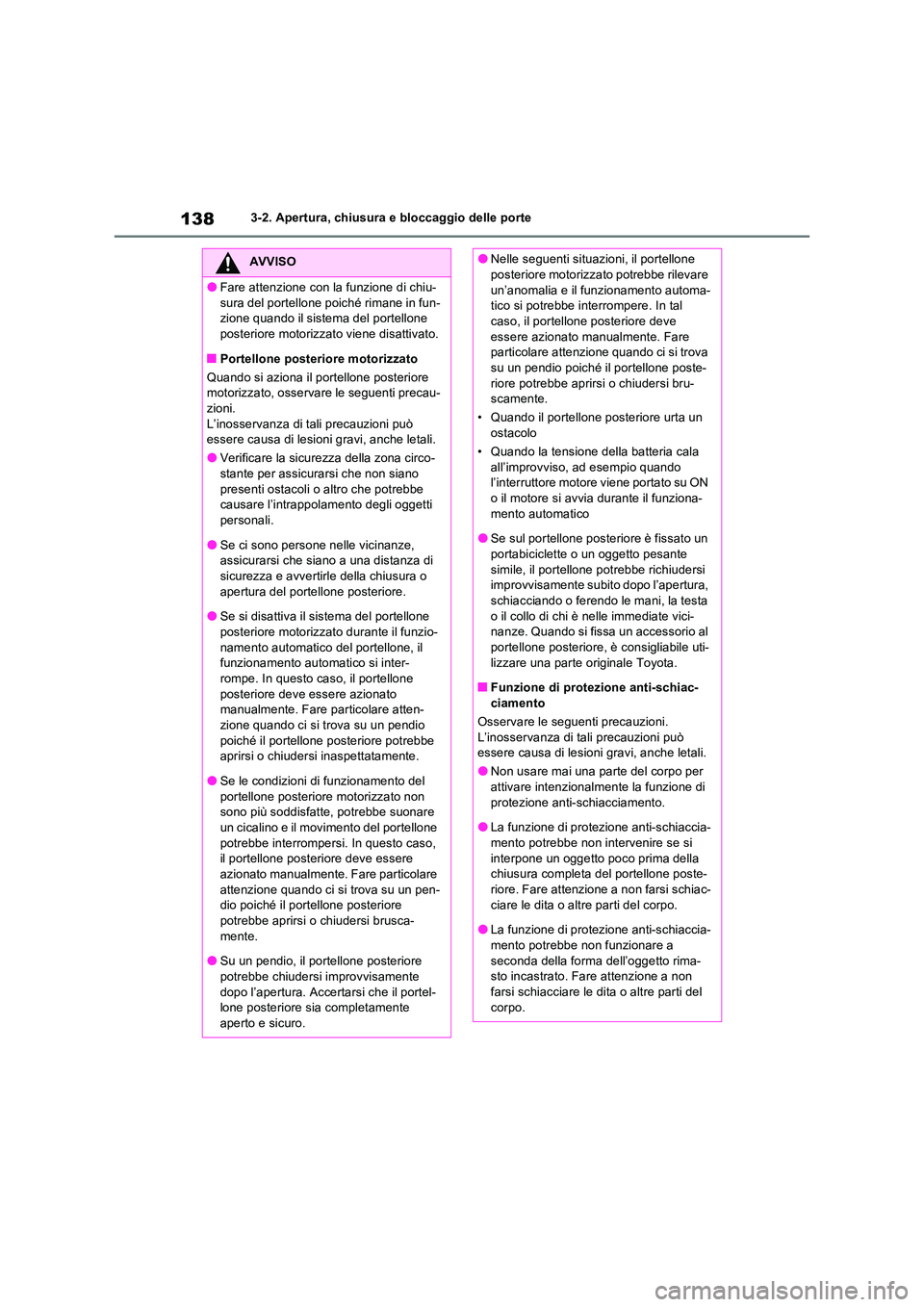

1383-2. Apertura, chiusura e bloccaggio delle porte
AVVISO
●Fare attenzione con la funzione di chiu-
sura del portellone poiché rimane in fun- zione quando il sistema del portellone posteriore motorizzato viene disattivato.
■Portellone posteriore motorizzato
Quando si aziona il portellone posteriore motorizzato, osservare le seguenti precau-zioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
●Verificare la sicurezza della zona circo-stante per assicurarsi che non siano
presenti ostacoli o altro che potrebbe causare l’intrappolamento degli oggetti personali.
●Se ci sono persone nelle vicinanze, assicurarsi che siano a una distanza di sicurezza e avvertirle della chiusura o
apertura del portellone posteriore.
●Se si disattiva il sistema del portellone posteriore motorizzato durante il funzio-
namento automatico del portellone, il funzionamento automatico si inter-rompe. In questo caso, il portellone
posteriore deve essere azionato manualmente. Fare particolare atten-
zione quando ci si trova su un pendio poiché il portellone posteriore potrebbe aprirsi o chiudersi inaspettatamente.
●Se le condizioni di funzionamento del portellone posteriore motorizzato non sono più soddisfatte, potrebbe suonare
un cicalino e il movimento del portellone potrebbe interrompersi. In questo caso, il portellone posteriore deve essere
azionato manualmente. Fare particolare attenzione quando ci si trova su un pen-dio poiché il portellone posteriore
potrebbe aprirsi o chiudersi brusca- mente.
●Su un pendio, il portellone posteriore
potrebbe chiudersi improvvisamente dopo l’apertura. Accertarsi che il portel-lone posteriore sia completamente
aperto e sicuro.
●Nelle seguenti situazioni, il portellone posteriore motorizzato potrebbe rilevare
un’anomalia e il funzionamento automa- tico si potrebbe interrompere. In tal caso, il portellone posteriore deve
essere azionato manualmente. Fare particolare attenzione quando ci si trova su un pendio poiché il portellone poste-
riore potrebbe aprirsi o chiudersi bru- scamente.
• Quando il portellone posteriore urta un ostacolo
• Quando la tensione della batteria cala
all’improvviso, ad esempio quando l’interruttore motore viene portato su ON o il motore si avvia durante il funziona-
mento automatico
●Se sul portellone posteriore è fissato un portabiciclette o un oggetto pesante
simile, il portellone potrebbe richiudersi improvvisamente subito dopo l’apertura, schiacciando o ferendo le mani, la testa
o il collo di chi è nelle immediate vici- nanze. Quando si fissa un accessorio al portellone posteriore, è consigliabile uti-
lizzare una parte originale Toyota.
■Funzione di protezione anti-schiac- ciamento
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
●Non usare mai una parte del corpo per attivare intenzionalmente la funzione di
protezione anti-schiacciamento.
●La funzione di protezione anti-schiaccia- mento potrebbe non intervenire se si
interpone un oggetto poco prima della chiusura completa del portellone poste-riore. Fare attenzione a non farsi schiac-
ciare le dita o altre parti del corpo.
●La funzione di protezione anti-schiaccia- mento potrebbe non funzionare a
seconda della forma dell’oggetto rima- sto incastrato. Fare attenzione a non farsi schiacciare le dita o altre parti del
corpo.

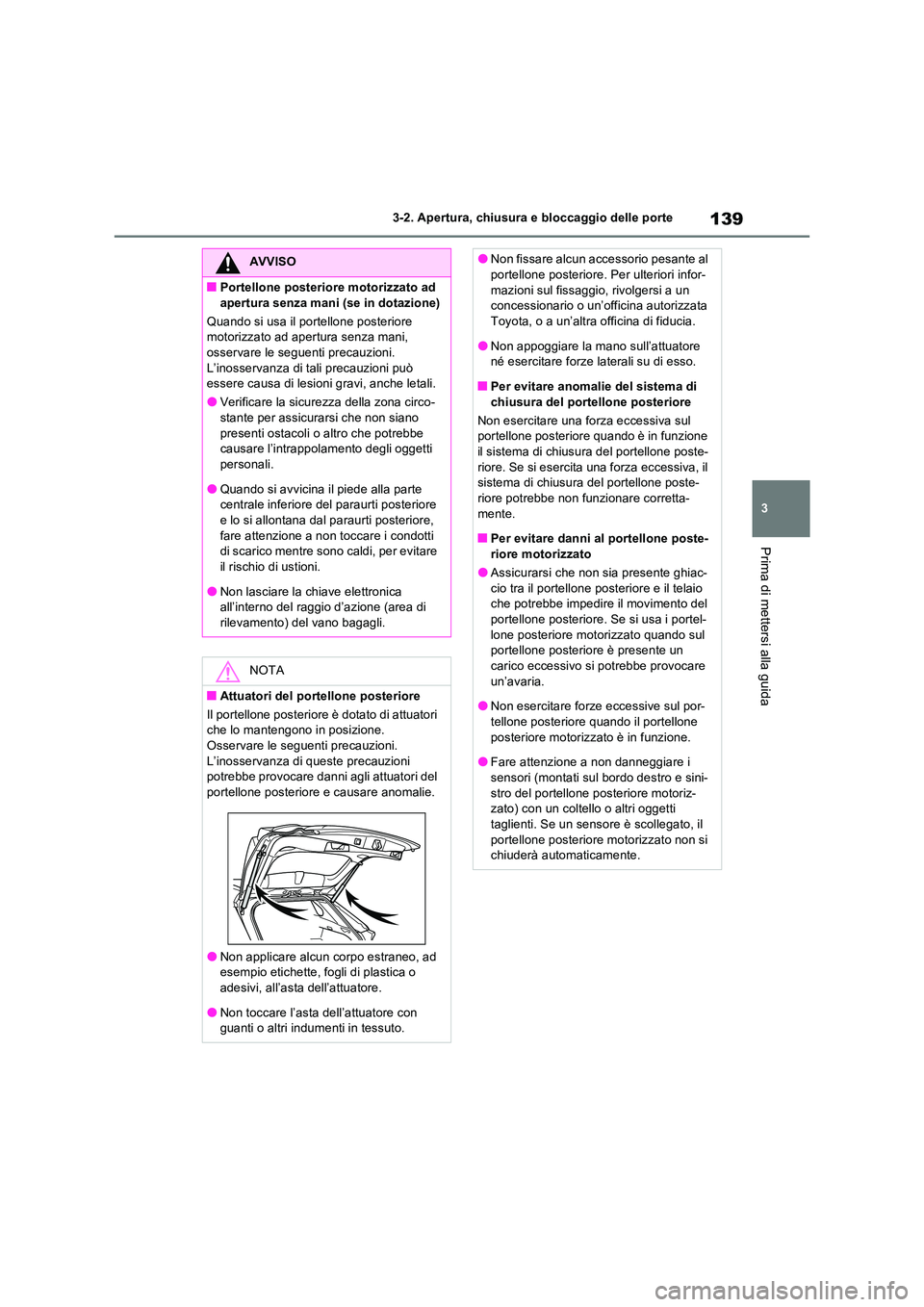

139
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
AVVISO
■Portellone posteriore motorizzato ad
apertura senza mani (se in dotazione)
Quando si usa il portellone posteriore motorizzato ad apertura senza mani, osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
●Verificare la sicurezza della zona circo-stante per assicurarsi che non siano
presenti ostacoli o altro che potrebbe causare l’intrappolamento degli oggetti personali.
●Quando si avvicina il piede alla parte centrale inferiore del paraurti posteriore e lo si allontana dal paraurti posteriore,
fare attenzione a non toccare i condotti di scarico mentre s ono caldi, per evitare il rischio di ustioni.
●Non lasciare la chiave elettronica all’interno del raggio d’azione (area di rilevamento) del vano bagagli.
NOTA
■Attuatori del portellone posteriore
Il portellone posteriore è dotato di attuatori che lo mantengono in posizione.Osservare le seguenti precauzioni.
L’inosservanza di queste precauzioni potrebbe provocare danni agli attuatori del portellone posteriore e causare anomalie.
●Non applicare alcun corpo estraneo, ad esempio etichette, fogli di plastica o
adesivi, all’asta dell’attuatore.
●Non toccare l’asta dell’attuatore con guanti o altri indumenti in tessuto.
●Non fissare alcun accessorio pesante al portellone posteriore. Per ulteriori infor-
mazioni sul fissaggio, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
●Non appoggiare la mano sull’attuatore né esercitare forze laterali su di esso.
■Per evitare anomalie del sistema di
chiusura del portellone posteriore
Non esercitare una forza eccessiva sul portellone posteriore quando è in funzione il sistema di chiusura del portellone poste-
riore. Se si esercita una forza eccessiva, il sistema di chiusura del portellone poste-riore potrebbe non funzionare corretta-
mente.
■Per evitare danni al portellone poste- riore motorizzato
●Assicurarsi che non sia presente ghiac-
cio tra il portellone posteriore e il telaio che potrebbe impedire il movimento del portellone posteriore. Se si usa i portel-
lone posteriore motorizzato quando sul portellone posteriore è presente un carico eccessivo si potrebbe provocare
un’avaria.
●Non esercitare forze eccessive sul por- tellone posteriore quando il portellone
posteriore motorizzato è in funzione.
●Fare attenzione a non danneggiare i sensori (montati sul bordo destro e sini-
stro del portellone posteriore motoriz- zato) con un coltello o altri oggetti taglienti. Se un sensore è scollegato, il
portellone posteriore motorizzato non si chiuderà automaticamente.

1403-2. Apertura, chiusura e bloccaggio delle porte
Le impostazioni del sistema del portel-
lone posteriore motorizzato si possono
modificare visualizzando la schermata
“Impostazioni veicolo” - “PBD” dalla
schermata del display multi-infor-
mazioni. ( P.108)
Se si porta l’interruttore motore su OFF, le
impostazioni modificate del portellone poste-
riore motorizzato vengono conservate. Per
ripristinare le impostazioni originali, le si
devono modificare di nuovo sulla schermata
del display multi-informazioni.

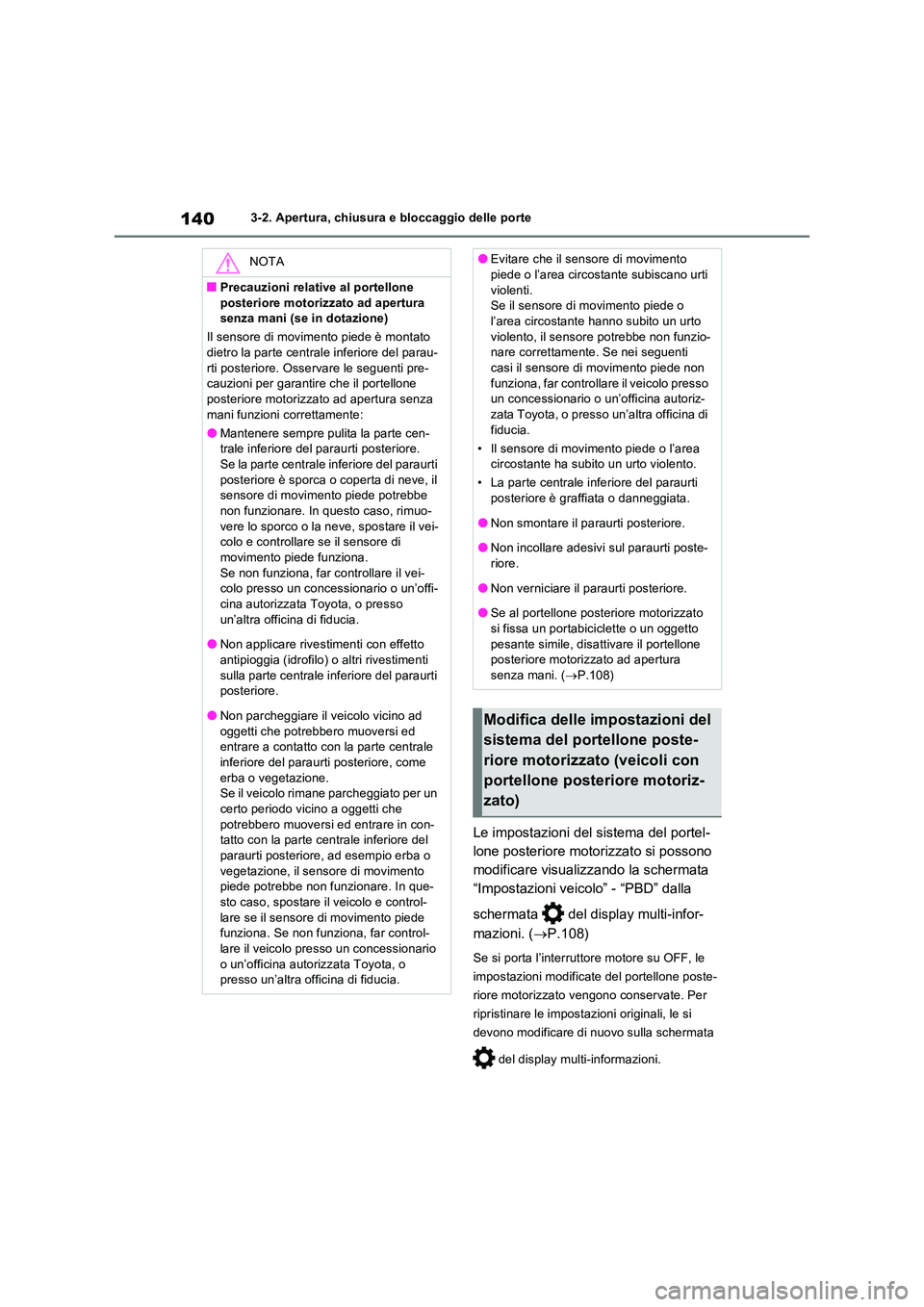

NOTA
■Precauzioni relative al portellone
posteriore motorizzato ad apertura senza mani (se in dotazione)
Il sensore di movimento piede è montato dietro la parte centrale inferiore del parau-
rti posteriore. Osservare le seguenti pre- cauzioni per garantir e che il portellone posteriore motorizzato ad apertura senza
mani funzioni correttamente:
●Mantenere sempre pulita la parte cen- trale inferiore del paraurti posteriore.Se la parte centrale inferiore del paraurti
posteriore è sporca o coperta di neve, il sensore di movimento piede potrebbe non funzionare. In questo caso, rimuo-
vere lo sporco o la neve, spostare il vei- colo e controllare se il sensore di movimento piede funziona.
Se non funziona, far controllare il vei- colo presso un concessionario o un’offi-cina autorizzata Toyota, o presso
un’altra officina di fiducia.
●Non applicare rivestimenti con effetto antipioggia (idrofilo) o altri rivestimenti
sulla parte centrale inferiore del paraurti posteriore.
●Non parcheggiare il veicolo vicino ad oggetti che potrebbero muoversi ed entrare a contatto con la parte centrale
inferiore del paraurti posteriore, come erba o vegetazione.Se il veicolo rimane parcheggiato per un
certo periodo vicino a oggetti che potrebbero muoversi ed entrare in con-tatto con la parte centrale inferiore del
paraurti posteriore, ad esempio erba o vegetazione, il sensore di movimento piede potrebbe non funzionare. In que-
sto caso, spostare il veicolo e control- lare se il sensore di movimento piede funziona. Se non funziona, far control-
lare il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
●Evitare che il sensore di movimento piede o l’area circostante subiscano urti
violenti. Se il sensore di movimento piede o l’area circostante hanno subito un urto
violento, il sensore potrebbe non funzio- nare correttamente. Se nei seguenti casi il sensore di movimento piede non
funziona, far controllare il veicolo presso un concessionario o un’officina autoriz-zata Toyota, o presso un’altra officina di
fiducia.
• Il sensore di movimento piede o l’area circostante ha subito un urto violento.
• La parte centrale inferiore del paraurti posteriore è graffiata o danneggiata.
●Non smontare il paraurti posteriore.
●Non incollare adesivi sul paraurti poste-riore.
●Non verniciare il paraurti posteriore.
●Se al portellone posteriore motorizzato si fissa un portabiciclette o un oggetto
pesante simile, disattivare il portellone posteriore motorizzato ad apertura senza mani. ( P.108)
Modifica delle impostazioni del
sistema del portellone poste-
riore motorizzato (veicoli con
portellone posteriore motoriz-
zato)

141
3 3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida

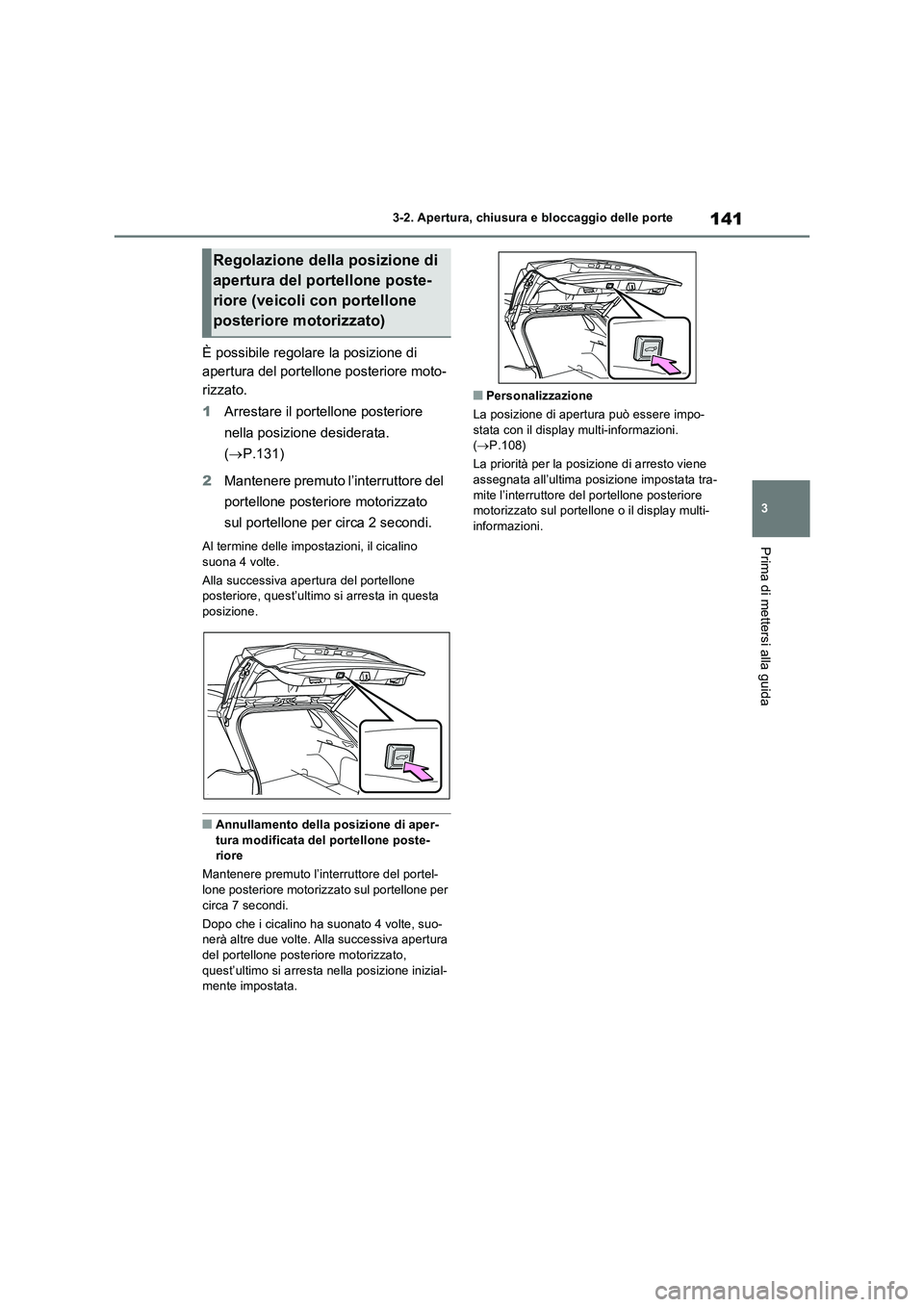

È possibile regolare la posizione di
apertura del portellone posteriore moto-
rizzato.
1Arrestare il portellone posteriore
nella posizione desiderata.
(P.131)
2Mantenere premuto l’interruttore del
portellone posteriore motorizzato
sul portellone per circa 2 secondi.
Al termine delle impostazioni, il cicalino
suona 4 volte.
Alla successiva apertura del portellone
posteriore, quest’ultimo si arresta in questa
posizione.
■Annullamento della posizione di aper-
tura modificata del portellone poste-
riore
Mantenere premuto l’interruttore del portel-
lone posteriore motorizzato sul portellone per
circa 7 secondi.
Dopo che i cicalino ha suonato 4 volte, suo-
nerà altre due volte. Alla successiva apertura
del portellone posteriore motorizzato,
quest’ultimo si arresta nella posizione inizial-
mente impostata.
■Personalizzazione
La posizione di apertura può essere impo-
stata con il display multi-informazioni.
(P.108)
La priorità per la posizione di arresto viene
assegnata all’ultima posizione impostata tra-
mite l’interruttore del portellone posteriore
motorizzato sul portellone o il display multi-
informazioni.
Regolazione della posizione di
apertura del portellone poste-
riore (veicoli con portellone
posteriore motorizzato)

1423-2. Apertura, chiusura e bloccaggio delle porte
*: se in dotazione

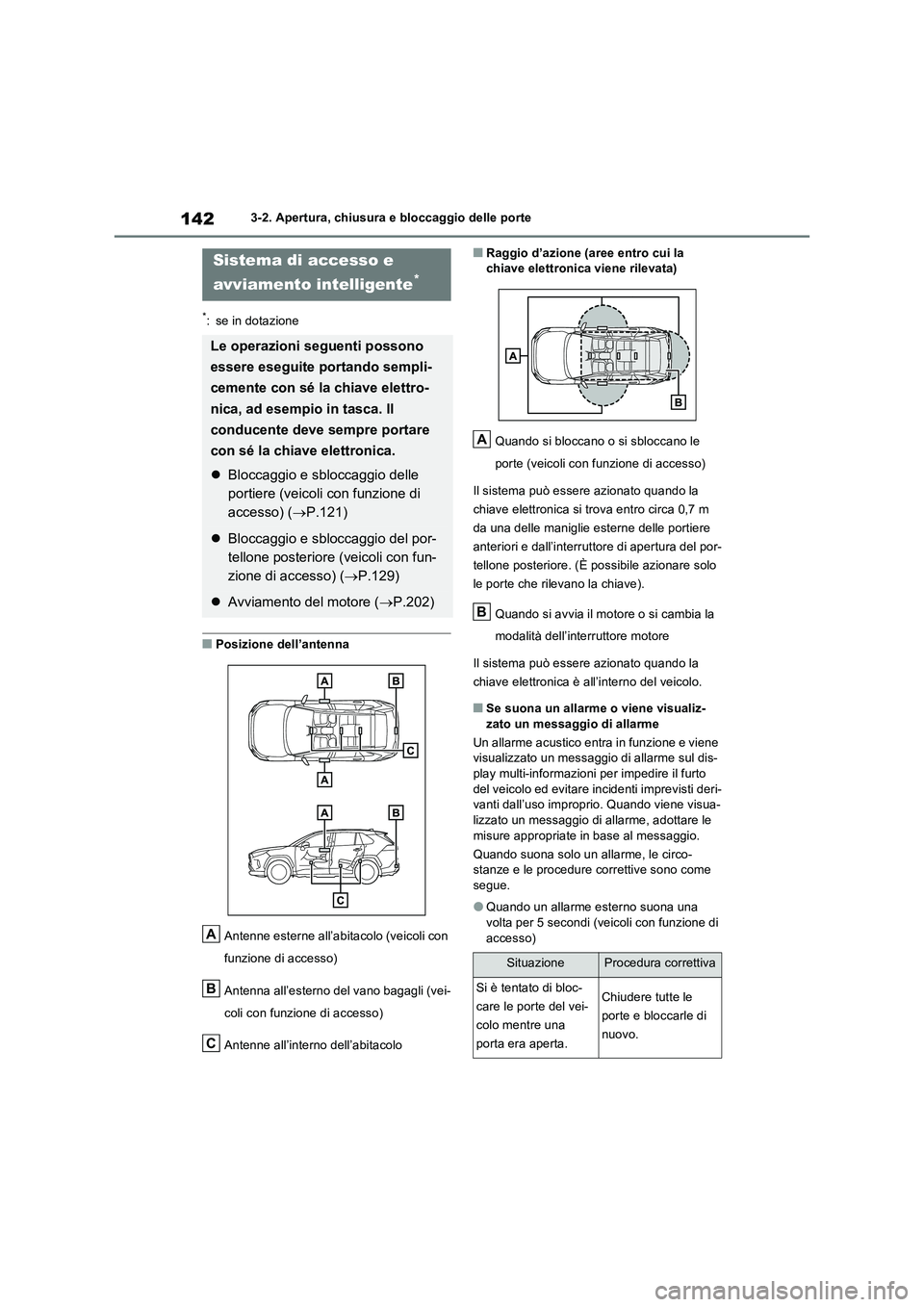

■Posizione dell’antenna
Antenne esterne all’abitacolo (veicoli con
funzione di accesso)
Antenna all’esterno del vano bagagli (vei-
coli con funzione di accesso)
Antenne all’interno dell’abitacolo
■Raggio d’azione (aree entro cui la chiave elettronica viene rilevata)
Quando si bloccano o si sbloccano le
porte (veicoli con funzione di accesso)
Il sistema può essere azionato quando la
chiave elettronica si trova entro circa 0,7 m
da una delle maniglie esterne delle portiere
anteriori e dall’interruttore di apertura del por-
tellone posteriore. (È possibile azionare solo
le porte che rilevano la chiave).
Quando si avvia il motore o si cambia la
modalità dell’interruttore motore
Il sistema può essere azionato quando la
chiave elettronica è all’interno del veicolo.
■Se suona un allarme o viene visualiz- zato un messaggio di allarme
Un allarme acustico entra in funzione e viene visualizzato un messaggio di allarme sul dis-
play multi-informazioni per impedire il furto del veicolo ed evitare in cidenti imprevisti deri- vanti dall’uso improprio. Quando viene visua-
lizzato un messaggio di allarme, adottare le misure appropriate in base al messaggio.
Quando suona solo un allarme, le circo- stanze e le procedure correttive sono come
segue.
●Quando un allarme esterno suona una
volta per 5 secondi (veicoli con funzione di accesso)
Sistema di accesso e
avviamento intelligente*
Le operazioni seguenti possono
essere eseguite portando sempli-
cemente con sé la chiave elettro-
nica, ad esempio in tasca. Il
conducente deve sempre portare
con sé la chiave elettronica.
 Bloccaggio e sbloccaggio delle
portiere (veicoli con funzione di
accesso) ( P.121)
Bloccaggio e sbloccaggio del por-
tellone posteriore (veicoli con fun-
zione di accesso) ( P.129)
Avviamento del motore (P.202)
A
B
C
SituazioneProcedura correttiva
Si è tentato di bloc-
care le porte del vei-
colo mentre una
porta era aperta.
Chiudere tutte le
porte e bloccarle di
nuovo.
A
B
