2022 TOYOTA RAV4 Manuale duso (in Italian)

127
3

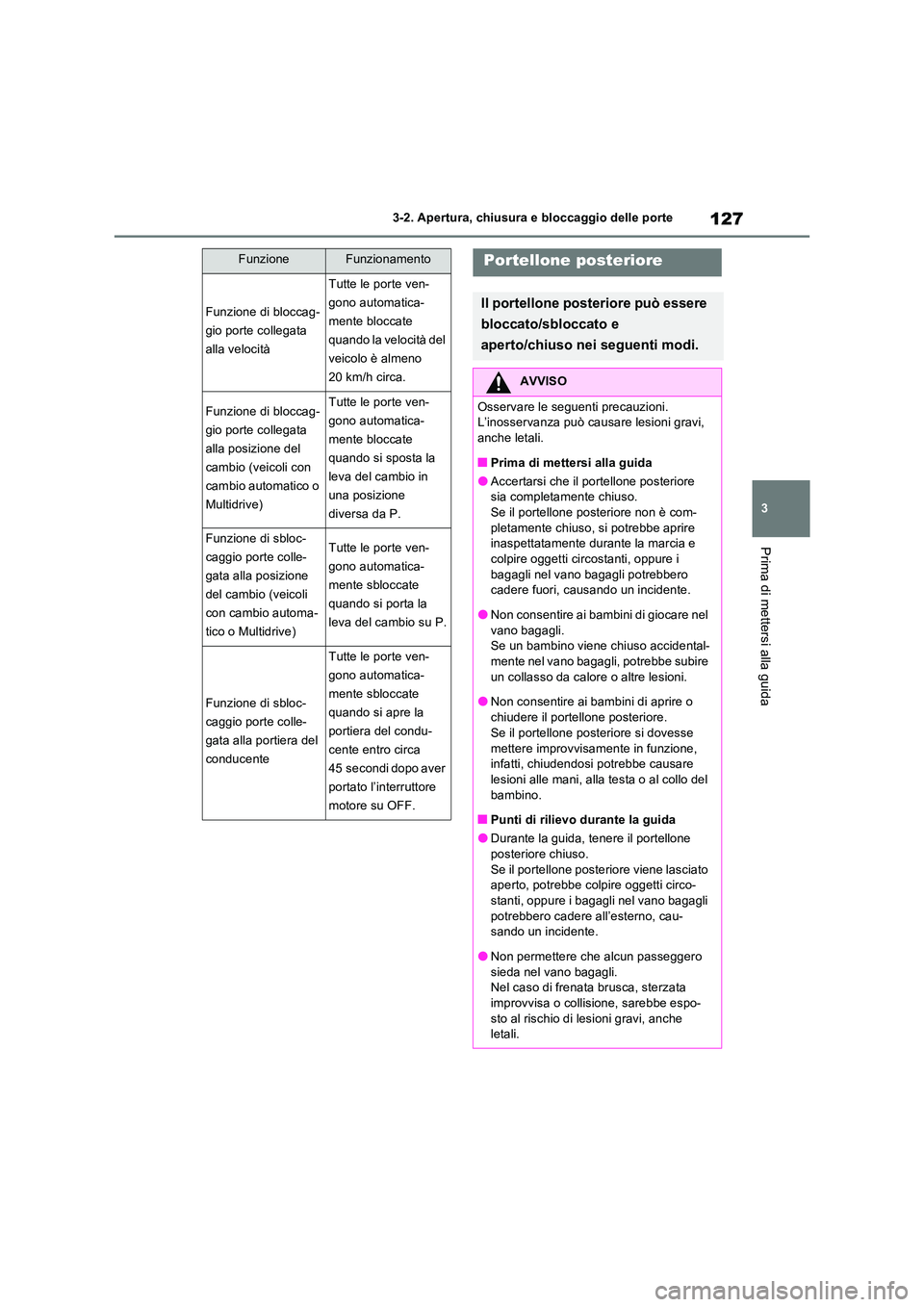

3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
FunzioneFunzionamento
Funzione di bloccag-
gio porte collegata
alla velocità
Tutte le porte ven-
gono automatica-
mente bloccate
quando la velocità del
veicolo è almeno
20 km/h circa.
Funzione di bloccag-
gio porte collegata
alla posizione del
cambio (veicoli con
cambio automatico o
Multidrive)
Tutte le porte ven-
gono automatica-
mente bloccate
quando si sposta la
leva del cambio in
una posizione
diversa da P.
Funzione di sbloc-
caggio porte colle-
gata alla posizione
del cambio (veicoli
con cambio automa-
tico o Multidrive)
Tutte le porte ven-
gono automatica-
mente sbloccate
quando si porta la
leva del cambio su P.
Funzione di sbloc-
caggio porte colle-
gata alla portiera del
conducente
Tutte le porte ven-
gono automatica-
mente sbloccate
quando si apre la
portiera del condu-
cente entro circa
45 secondi dopo aver
portato l’interruttore
motore su OFF.
Portellone posteriore
Il portellone posteriore può essere
bloccato/sbloccato e
aperto/chiuso nei seguenti modi.
AVVISO
Osservare le seguenti precauzioni. L’inosservanza può causare lesioni gravi,
anche letali.
■Prima di mettersi alla guida
●Accertarsi che il portellone posteriore sia completamente chiuso.
Se il portellone posteriore non è com- pletamente chiuso, si potrebbe aprire inaspettatamente durante la marcia e
colpire oggetti circostanti, oppure i bagagli nel vano bagagli potrebbero cadere fuori, causando un incidente.
●Non consentire ai bambini di giocare nel vano bagagli.Se un bambino viene chiuso accidental-
mente nel vano bagagli, potrebbe subire un collasso da calore o altre lesioni.
●Non consentire ai bambini di aprire o
chiudere il portellone posteriore. Se il portellone posteriore si dovesse
mettere improvvisamente in funzione, infatti, chiudendosi potrebbe causare lesioni alle mani, alla testa o al collo del
bambino.
■Punti di rilievo durante la guida
●Durante la guida, tenere il portellone posteriore chiuso.
Se il portellone posteriore viene lasciato aperto, potrebbe colpire oggetti circo-stanti, oppure i bagagli nel vano bagagli
potrebbero cadere all’esterno, cau- sando un incidente.
●Non permettere che alcun passeggero
sieda nel vano bagagli. Nel caso di frenata brusca, sterzata improvvisa o collisione, sarebbe espo-
sto al rischio di lesioni gravi, anche letali.

1283-2. Apertura, chiusura e bloccaggio delle porte

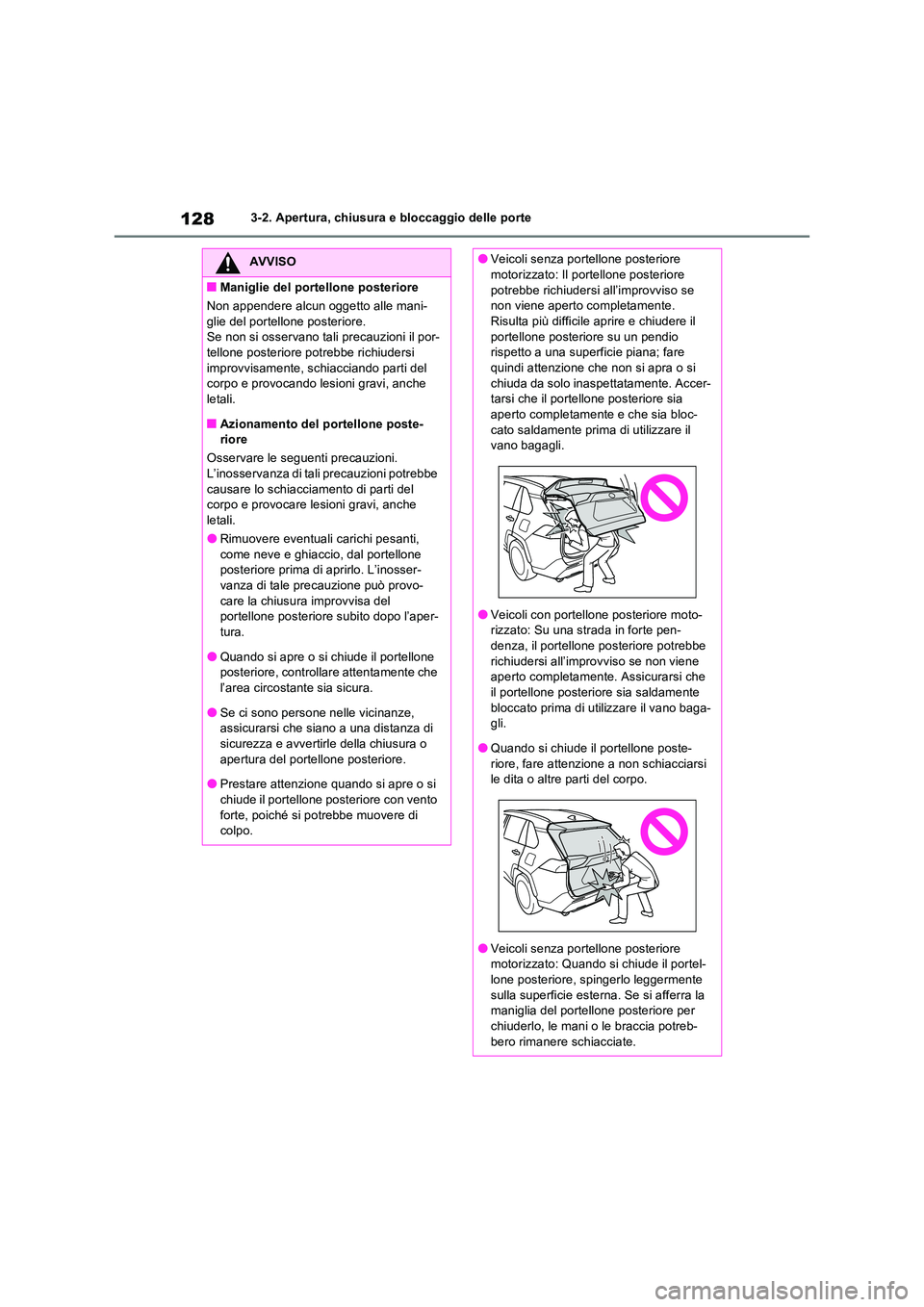

AVVISO
■Maniglie del portellone posteriore
Non appendere alcun oggetto alle mani-
glie del portellone posteriore. Se non si osservano tali precauzioni il por-tellone posteriore potrebbe richiudersi
improvvisamente, schiacciando parti del corpo e provocando le sioni gravi, anche letali.
■Azionamento del portellone poste-riore
Osservare le seguenti precauzioni. L’inosservanza di tali precauzioni potrebbe
causare lo schiacciamento di parti del corpo e provocare le sioni gravi, anche letali.
●Rimuovere eventuali carichi pesanti,
come neve e ghiaccio, dal portellone posteriore prima di aprirlo. L’inosser-vanza di tale precauzione può provo-
care la chiusura improvvisa del portellone posteriore subito dopo l’aper-tura.
●Quando si apre o si chiude il portellone posteriore, controllare attentamente che l’area circostante sia sicura.
●Se ci sono persone nelle vicinanze, assicurarsi che siano a una distanza di
sicurezza e avvertirle della chiusura o apertura del portellone posteriore.
●Prestare attenzione quando si apre o si
chiude il portellone posteriore con vento forte, poiché si potrebbe muovere di colpo.
●Veicoli senza portellone posteriore motorizzato: Il portellone posteriore
potrebbe richiudersi all’improvviso se non viene aperto completamente. Risulta più difficile aprire e chiudere il
portellone posteriore su un pendio rispetto a una superficie piana; fare quindi attenzione che non si apra o si
chiuda da solo inaspettatamente. Accer- tarsi che il portellone posteriore sia aperto completamente e che sia bloc-
cato saldamente prima di utilizzare il vano bagagli.
●Veicoli con portellone posteriore moto-rizzato: Su una strada in forte pen-denza, il portellone posteriore potrebbe
richiudersi all’improvviso se non viene aperto completamente. Assicurarsi che il portellone posteriore sia saldamente
bloccato prima di utilizzare il vano baga- gli.
●Quando si chiude il portellone poste-
riore, fare attenzione a non schiacciarsi le dita o altre parti del corpo.
●Veicoli senza portellone posteriore motorizzato: Quando si chiude il portel-lone posteriore, spingerlo leggermente
sulla superficie esterna. Se si afferra la maniglia del portellone posteriore per chiuderlo, le mani o le braccia potreb-
bero rimanere schiacciate.

129
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida

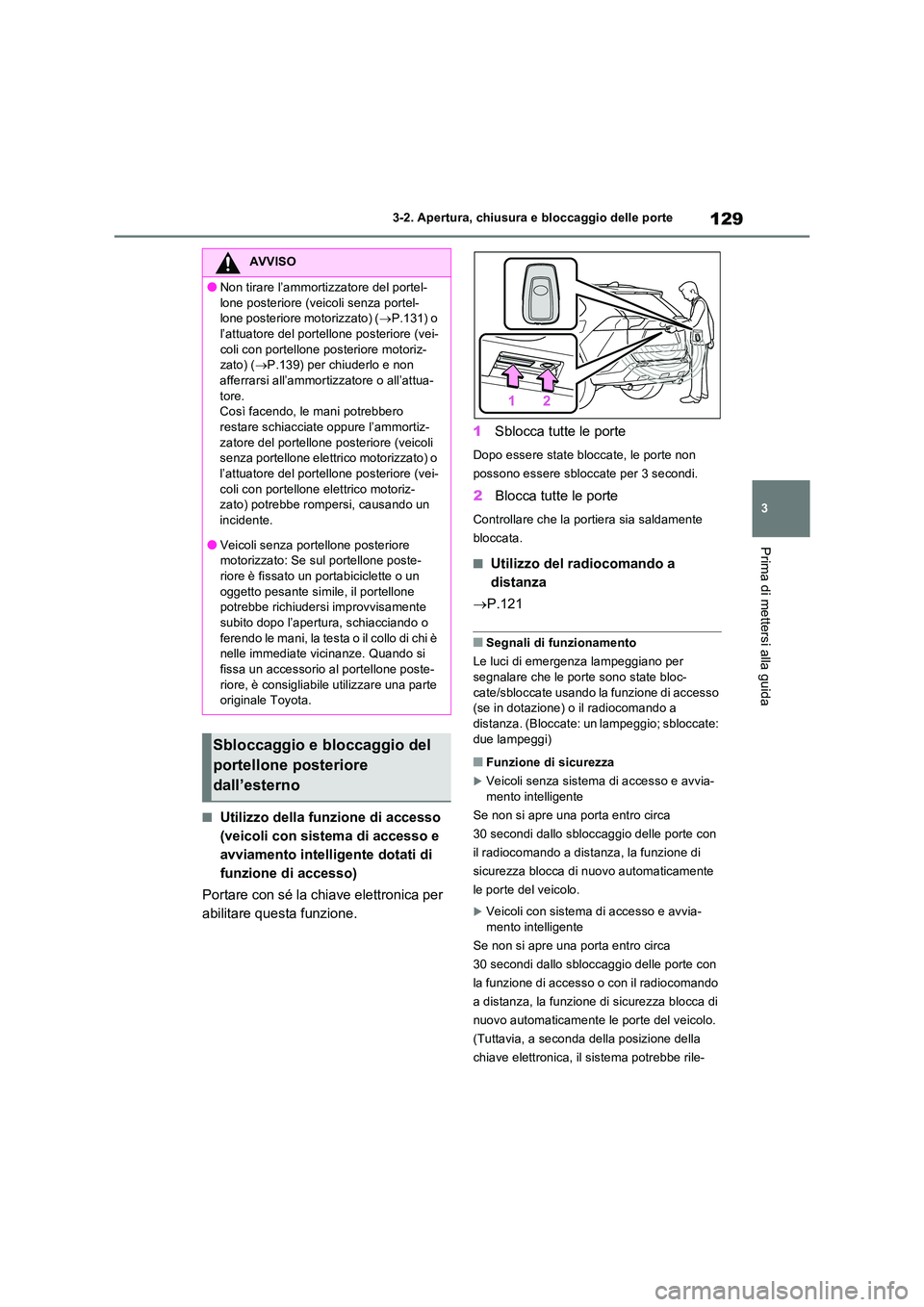

■Utilizzo della funzione di accesso
(veicoli con sistema di accesso e
avviamento intelligente dotati di
funzione di accesso)
Portare con sé la chiave elettronica per
abilitare questa funzione.
1 Sblocca tutte le porte
Dopo essere state bloccate, le porte non
possono essere sbloccate per 3 secondi.
2 Blocca tutte le porte
Controllare che la portiera sia saldamente
bloccata.
■Utilizzo del radiocomando a
distanza
 P.121
■Segnali di funzionamento
Le luci di emergenza lampeggiano per
segnalare che le porte sono state bloc- cate/sbloccate usando la funzione di accesso (se in dotazione) o il radiocomando a
distanza. (Bloccate: un lampeggio; sbloccate: due lampeggi)
■Funzione di sicurezza
Veicoli senza sistema di accesso e avvia-mento intelligente
Se non si apre una porta entro circa
30 secondi dallo sbloccaggio delle porte con
il radiocomando a distanza, la funzione di
sicurezza blocca di nuovo automaticamente
le porte del veicolo.
Veicoli con sistema di accesso e avvia- mento intelligente
Se non si apre una porta entro circa
30 secondi dallo sbloccaggio delle porte con
la funzione di accesso o con il radiocomando
a distanza, la funzione di sicurezza blocca di
nuovo automaticamente le porte del veicolo.
(Tuttavia, a seconda della posizione della
chiave elettronica, il sistema potrebbe rile-
AVVISO
●Non tirare l’ammortizzatore del portel-
lone posteriore (veicoli senza portel- lone posteriore motorizzato) ( P.131) o l’attuatore del portellone posteriore (vei-
coli con portellone posteriore motoriz- zato) ( P.139) per chiuderlo e non afferrarsi all’ammortizzatore o all’attua-
tore. Così facendo, le mani potrebbero restare schiacciate oppure l’ammortiz-
zatore del portellone posteriore (veicoli senza portellone elettrico motorizzato) o l’attuatore del portellone posteriore (vei-
coli con portellone elettrico motoriz- zato) potrebbe rompersi, causando un incidente.
●Veicoli senza portellone posteriore motorizzato: Se sul portellone poste-riore è fissato un portabiciclette o un
oggetto pesante simile, il portellone potrebbe richiudersi improvvisamente subito dopo l’apertura, schiacciando o
ferendo le mani, la testa o il collo di chi è nelle immediate vicinanze. Quando si fissa un accessorio al portellone poste-
riore, è consigliabile utilizzare una parte originale Toyota.
Sbloccaggio e bloccaggio del
portellone posteriore
dall’esterno

1303-2. Apertura, chiusura e bloccaggio delle porte

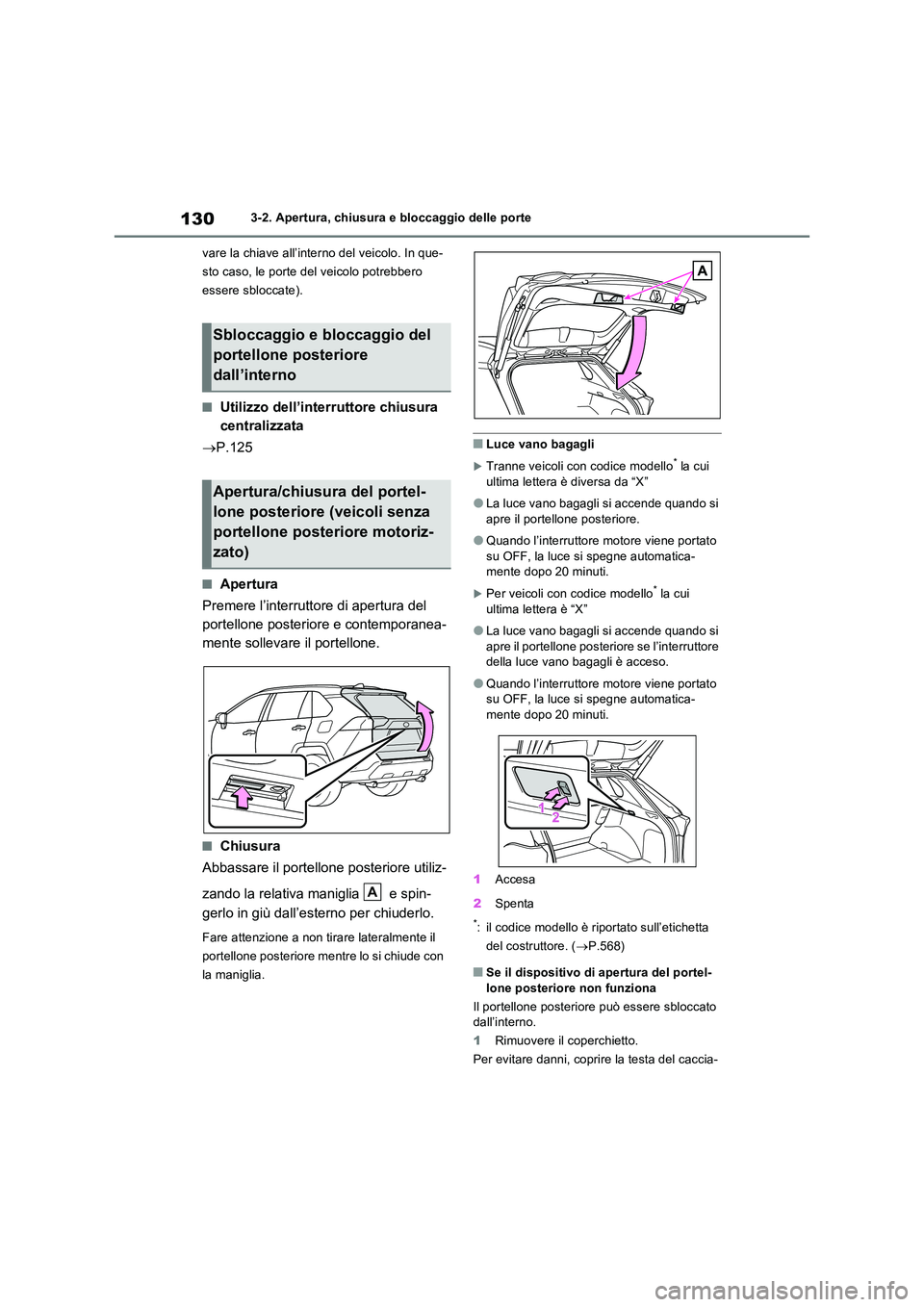

vare la chiave all’interno del veicolo. In que-
sto caso, le porte del veicolo potrebbero
essere sbloccate).
■Utilizzo dell’interruttore chiusura
centralizzata
 P.125
■Apertura
Premere l’interruttore di apertura del
portellone posteriore e contemporanea-
mente sollevare il portellone.
■Chiusura
Abbassare il portellone posteriore utiliz-
zando la relativa maniglia e spin-
gerlo in giù dall’esterno per chiuderlo.
Fare attenzione a non tirare lateralmente il
portellone posteriore mentre lo si chiude con
la maniglia.
■Luce vano bagagli
Tranne veicoli con codice modello* la cui
ultima lettera è diversa da “X”
●La luce vano bagagli si accende quando si
apre il portellone posteriore.
●Quando l’interruttore motore viene portato
su OFF, la luce si spegne automatica- mente dopo 20 minuti.
Per veicoli con codice modello* la cui ultima lettera è “X”
●La luce vano bagagli si accende quando si apre il portellone posteriore se l’interruttore della luce vano bagagli è acceso.
●Quando l’interruttore motore viene portato su OFF, la luce si spegne automatica-
mente dopo 20 minuti.
1 Accesa
2 Spenta
*: il codice modello è riportato sull’etichetta
del costruttore. ( P.568)
■Se il dispositivo di apertura del portel-
lone posteriore non funziona
Il portellone posteriore può essere sbloccato dall’interno.
1 Rimuovere il coperchietto.
Per evitare danni, coprire la testa del caccia-
Sbloccaggio e bloccaggio del
portellone posteriore
dall’interno
Apertura/chiusura del portel-
lone posteriore (veicoli senza
portellone posteriore motoriz-
zato)
A

131
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida

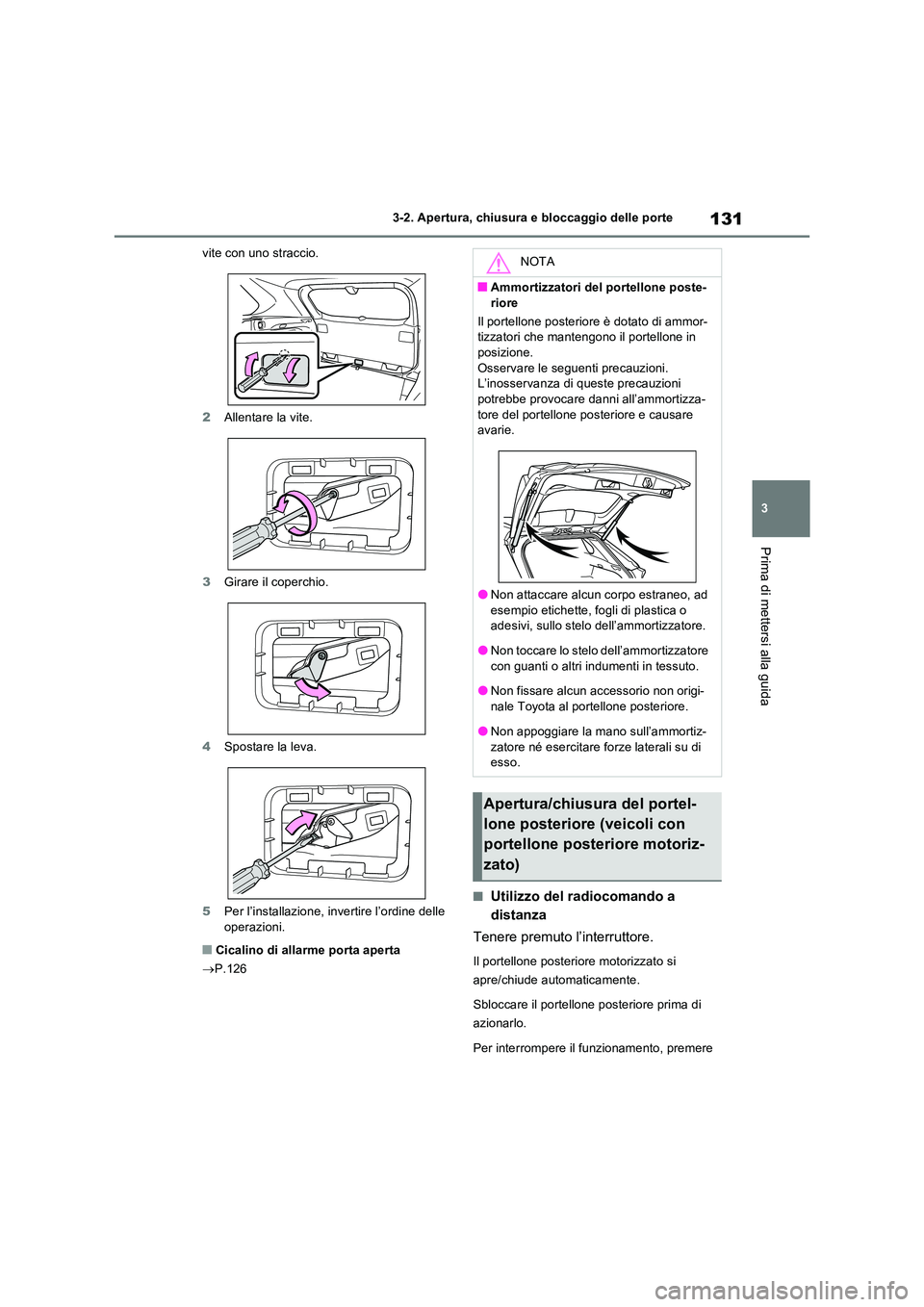

vite con uno straccio.
2 Allentare la vite.
3 Girare il coperchio.
4 Spostare la leva.
5 Per l’installazione, invertire l’ordine delle
operazioni.
■Cicalino di allarme porta aperta
 P.126
■Utilizzo del radiocomando a
distanza
Tenere premuto l’interruttore.
Il portellone posteriore motorizzato si
apre/chiude automaticamente.
Sbloccare il portellone posteriore prima di
azionarlo.
Per interrompere il funzionamento, premere
NOTA
■Ammortizzatori del portellone poste-
riore
Il portellone posteriore è dotato di ammor- tizzatori che mantengono il portellone in posizione.
Osservare le seguenti precauzioni. L’inosservanza di queste precauzioni potrebbe provocare danni all’ammortizza-
tore del portellone posteriore e causare avarie.
●Non attaccare alcun corpo estraneo, ad esempio etichette, fogli di plastica o adesivi, sullo stelo dell’ammortizzatore.
●Non toccare lo stelo dell’ammortizzatore con guanti o altri indumenti in tessuto.
●Non fissare alcun accessorio non origi-
nale Toyota al portellone posteriore.
●Non appoggiare la mano sull’ammortiz-
zatore né esercitare forze laterali su di esso.
Apertura/chiusura del portel-
lone posteriore (veicoli con
portellone posteriore motoriz-
zato)

1323-2. Apertura, chiusura e bloccaggio delle porte

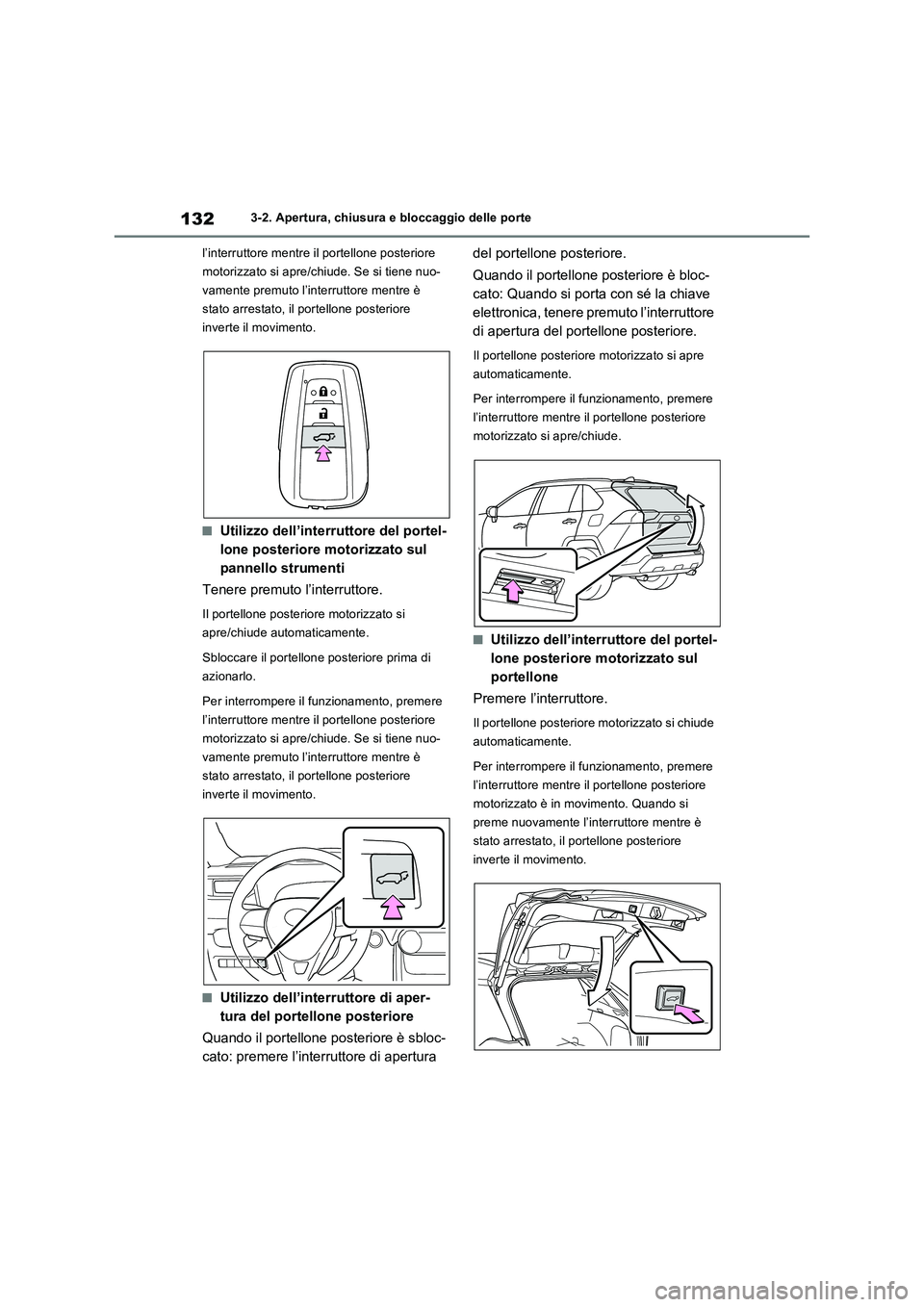

l’interruttore mentre il portellone posteriore
motorizzato si apre/chiude. Se si tiene nuo-
vamente premuto l’interruttore mentre è
stato arrestato, il portellone posteriore
inverte il movimento.
■Utilizzo dell’interruttore del portel-
lone posteriore motorizzato sul
pannello strumenti
Tenere premuto l’interruttore.
Il portellone posteriore motorizzato si
apre/chiude automaticamente.
Sbloccare il portellone posteriore prima di
azionarlo.
Per interrompere il funzionamento, premere
l’interruttore mentre il portellone posteriore
motorizzato si apre/chiude. Se si tiene nuo-
vamente premuto l’interruttore mentre è
stato arrestato, il portellone posteriore
inverte il movimento.
■Utilizzo dell’interruttore di aper-
tura del portellone posteriore
Quando il portellone posteriore è sbloc-
cato: premere l’interruttore di apertura del portellone posteriore.
Quando il portellone posteriore è bloc-
cato: Quando si porta con sé la chiave
elettronica, tenere premuto l’interruttore
di apertura del portellone posteriore.
Il portellone posteriore motorizzato si apre
automaticamente.
Per interrompere il funzionamento, premere
l’interruttore mentre il portellone posteriore
motorizzato si apre/chiude.
■Utilizzo dell’interruttore del portel-
lone posteriore motorizzato sul
portellone
Premere l’interruttore.
Il portellone posteriore motorizzato si chiude
automaticamente.
Per interrompere il funzionamento, premere
l’interruttore mentre il portellone posteriore
motorizzato è in movimento. Quando si
preme nuovamente l’interruttore mentre è
stato arrestato, il portellone posteriore
inverte il movimento.

133
3 3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
■Utilizzo delle maniglie del portel-
lone posteriore
Abbassare il portellone posteriore
usando la maniglia del portellone
posteriore .
La chiusura assistita del portellone poste-
riore (P.135) si attiva e il portellone poste-
riore motorizzato si chiude completamente
in automatico.

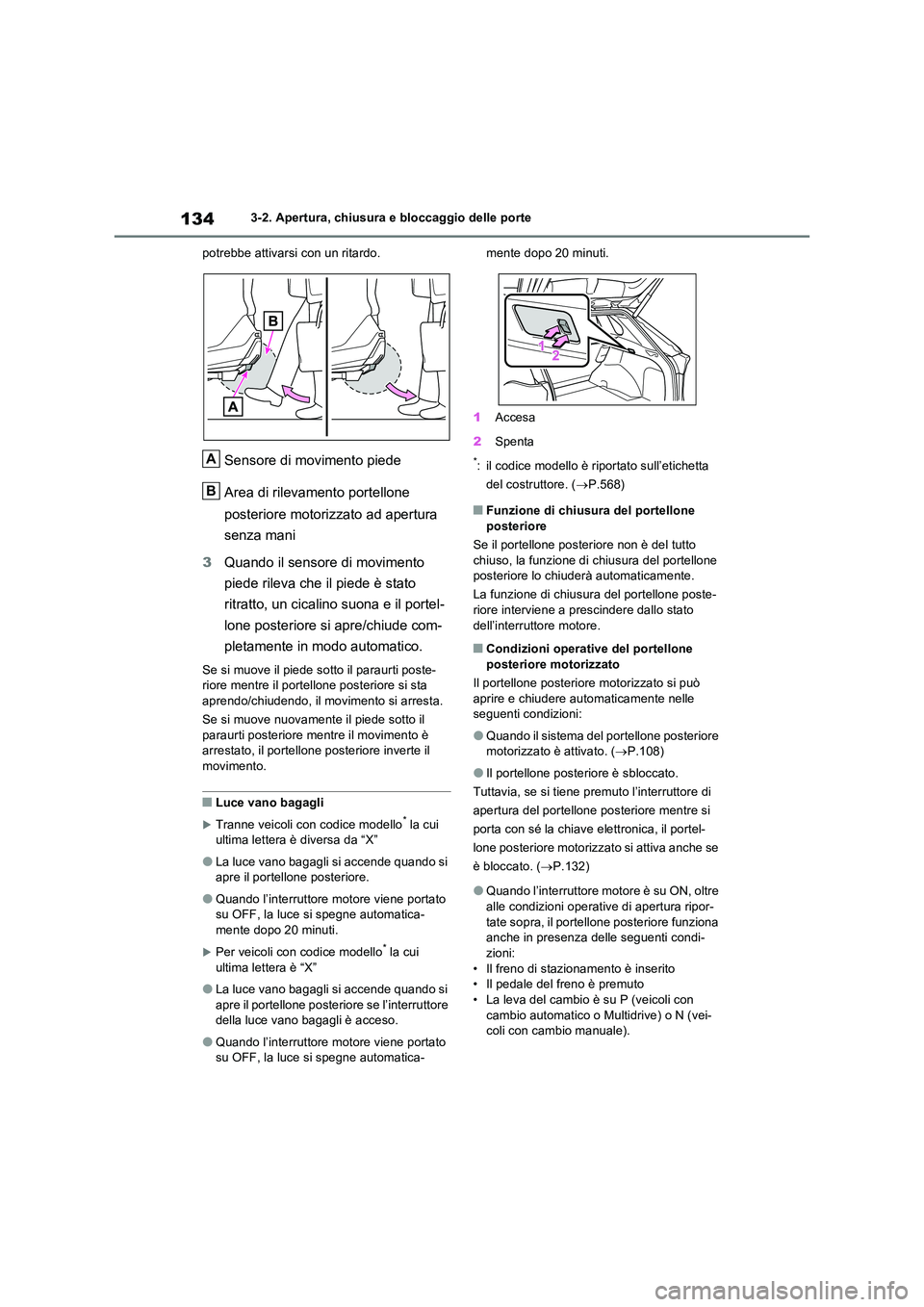

■Uso del sensore di movimento
piede (veicoli con portellone
posteriore motorizzato ad aper-
tura senza mani)
Il portellone posteriore motorizzato ad
apertura senza mani può essere aperto
e chiuso automaticamente mettendo un
piede vicino alla parte centrale inferiore
del paraurti posteriore e allontanandolo
dal paraurti. Quando si usa il portellone
posteriore motorizzato ad apertura
senza mani, verificare che l’interruttore
motore sia su OFF, che il portellone
posteriore motorizzato sia attivato
(P.108) e di avere con sé la chiave
elettronica.
1Portando con sé la chiave elettro-
nica, mantenersi all’interno del rag-
gio d’azione del sistema di accesso e avviamento intelligente, a circa 30
- 50 cm dal paraurti posteriore.
Sensore di movimento piede
Area di rilevamento portellone
posteriore motorizzato ad apertura
senza mani
Area di rilevamento sistema di
accesso e avviamento intelligente
(P.142)
2Portare il piede a una distanza di
10 cm circa dal paraurti posteriore e
quindi ritrarlo.
Completare l’intero movimento entro
1 secondo.
Il portellone posteriore non si attiva mentre il
piede viene rilevato sotto il paraurti poste-
riore.
Azionare il portellone posteriore motorizzato
ad apertura senza mani evitando di toccare
il paraurti posteriore con il piede.
Se nell’abitacolo o nel vano bagagli è pre-
sente un’altra chiave elettronica, il portellone
A
A
B
C

1343-2. Apertura, chiusura e bloccaggio delle porte
potrebbe attivarsi con un ritardo.
Sensore di movimento piede
Area di rilevamento portellone
posteriore motorizzato ad apertura
senza mani
3 Quando il sensore di movimento
piede rileva che il piede è stato
ritratto, un cicalino suona e il portel-
lone posteriore si apre/chiude com-
pletamente in modo automatico.
Se si muove il piede sotto il paraurti poste- riore mentre il portellone posteriore si sta aprendo/chiudendo, il movimento si arresta.
Se si muove nuovamente il piede sotto il
paraurti posteriore mentre il movimento è arrestato, il portellone posteriore inverte il movimento.
■Luce vano bagagli
Tranne veicoli con codice modello* la cui ultima lettera è diversa da “X”
●La luce vano bagagli si accende quando si apre il portellone posteriore.
●Quando l’interruttore motore viene portato su OFF, la luce si spegne automatica-
mente dopo 20 minuti.
Per veicoli con codice modello* la cui ultima lettera è “X”
●La luce vano bagagli si accende quando si apre il portellone posteriore se l’interruttore della luce vano bagagli è acceso.
●Quando l’interruttore motore viene portato su OFF, la luce si spegne automatica-
mente dopo 20 minuti.
1 Accesa
2 Spenta
*: il codice modello è riportato sull’etichetta
del costruttore. ( P.568)
■Funzione di chiusura del portellone
posteriore
Se il portellone posteriore non è del tutto chiuso, la funzione di chiusura del portellone posteriore lo chiuderà automaticamente.
La funzione di chiusura del portellone poste-
riore interviene a prescindere dallo stato dell’interruttore motore.
■Condizioni operative del portellone posteriore motorizzato
Il portellone posteriore motorizzato si può
aprire e chiudere automaticamente nelle seguenti condizioni:
●Quando il sistema del portellone posteriore motorizzato è attivato. ( P.108)
●Il portellone posteriore è sbloccato.
Tuttavia, se si tiene premuto l’interruttore di
apertura del portellone posteriore mentre si
porta con sé la chiave elettronica, il portel-
lone posteriore motorizzato si attiva anche se
è bloccato. ( P.132)
●Quando l’interruttore motore è su ON, oltre alle condizioni operative di apertura ripor-
tate sopra, il portellone posteriore funziona anche in presenza delle seguenti condi-zioni:
• Il freno di stazionamento è inserito • Il pedale del freno è premuto• La leva del cambio è su P (veicoli con
cambio automatico o Multidrive) o N (vei- coli con cambio manuale).
A
B
