2022 TOYOTA PRIUS PLUG-IN HYBRID Manuale duso (in Italian)

711
9Specifiche del veicolo
Prius Plug-in Hybrid_OM_OM47E79L_(EL)9-1. Specifiche
Dati di manutenzione
(livello olio, carburante,
ecc.) ...................................... 712
Informazioni sul carburante ..... 722
9-2. Personalizzazione
Funzioni personalizzabili ......... 724
9-3. Inizializzazione
Elementi da inizializzare.......... 734

7129-1. Specifiche
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Dati di manutenzione (livello olio, carburante,
ecc.)
*
1: veicolo scarico
*2: l’altezza totale può cambiare a seconda dell’area di commercializzazione.
*3: Veicoli con pneumatici 195/65R15
*4: Veicoli con pneumatici 215/45R17
Dimensioni e pesi
Lunghezza totale4645 mm
Larghezza totale1760 mm
Altezza totale*11470 mm*2
1490 mm*2
Passo2700 mm
Carreggiata*1
Avantreno1530 mm*3
1510 mm*4
Retrotreno1540 mm*3
1520 mm*4
Massa complessiva del veicolo1930 kg
Carico massimo
ammesso per asseAvantreno1060 kg
Retrotreno1020 kg

7139-1. Specifiche
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
9
Specifiche del veicolo

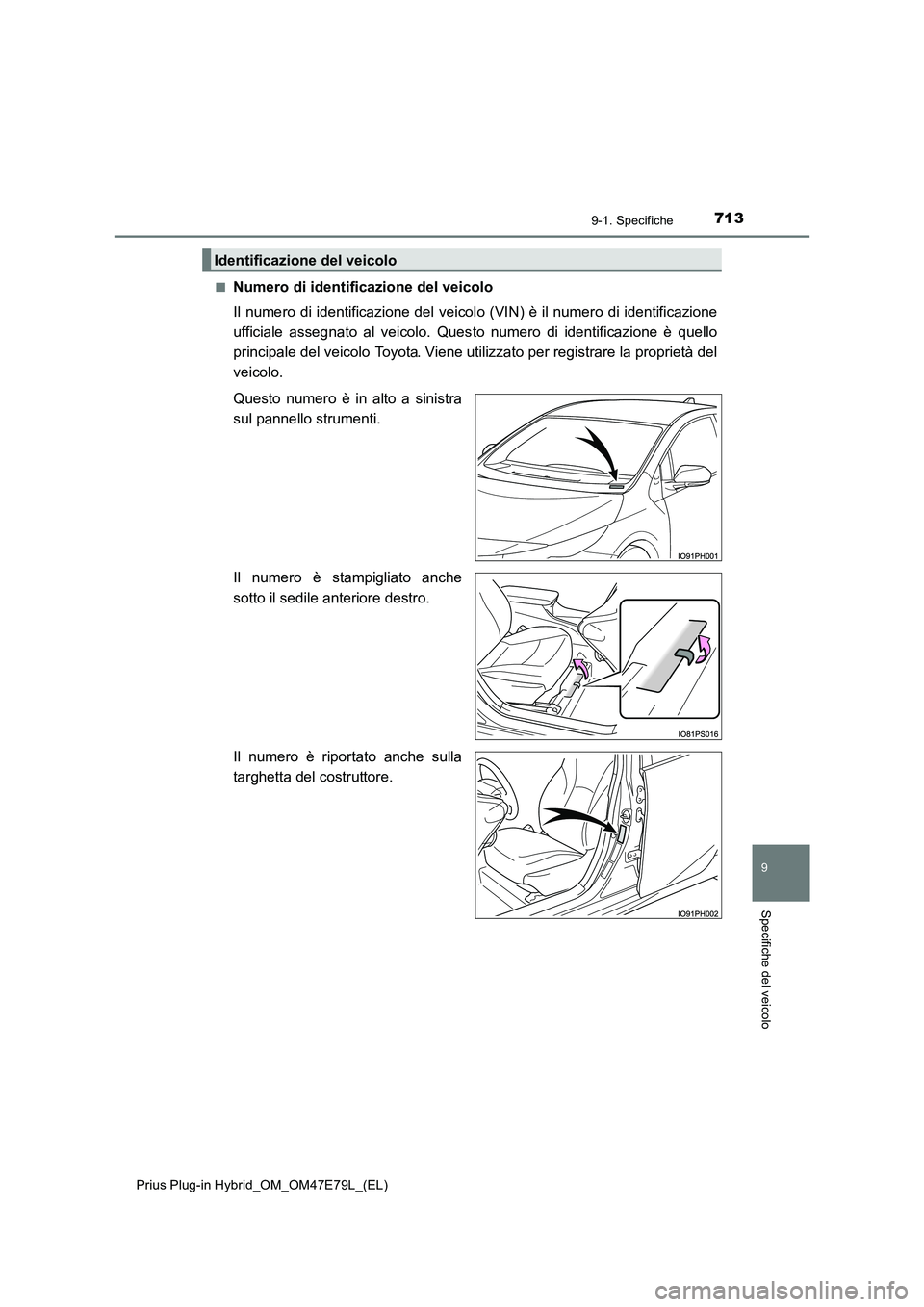

QNumero di identificazione del veicolo
Il numero di identificazione del veicol o (VIN) è il numero di identificazione
ufficiale assegnato al veicolo. Ques to numero di identificazione è quello
principale del veicolo Toyota. Viene utilizzato per registrare la proprietà del
veicolo.
Questo numero è in alto a sinistra
sul pannello strumenti.
Il numero è stampigliato anche
sotto il sedile anteriore destro.
Il numero è riportato anche sulla
targhetta del costruttore.
Identificazione del veicolo

7149-1. Specifiche
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

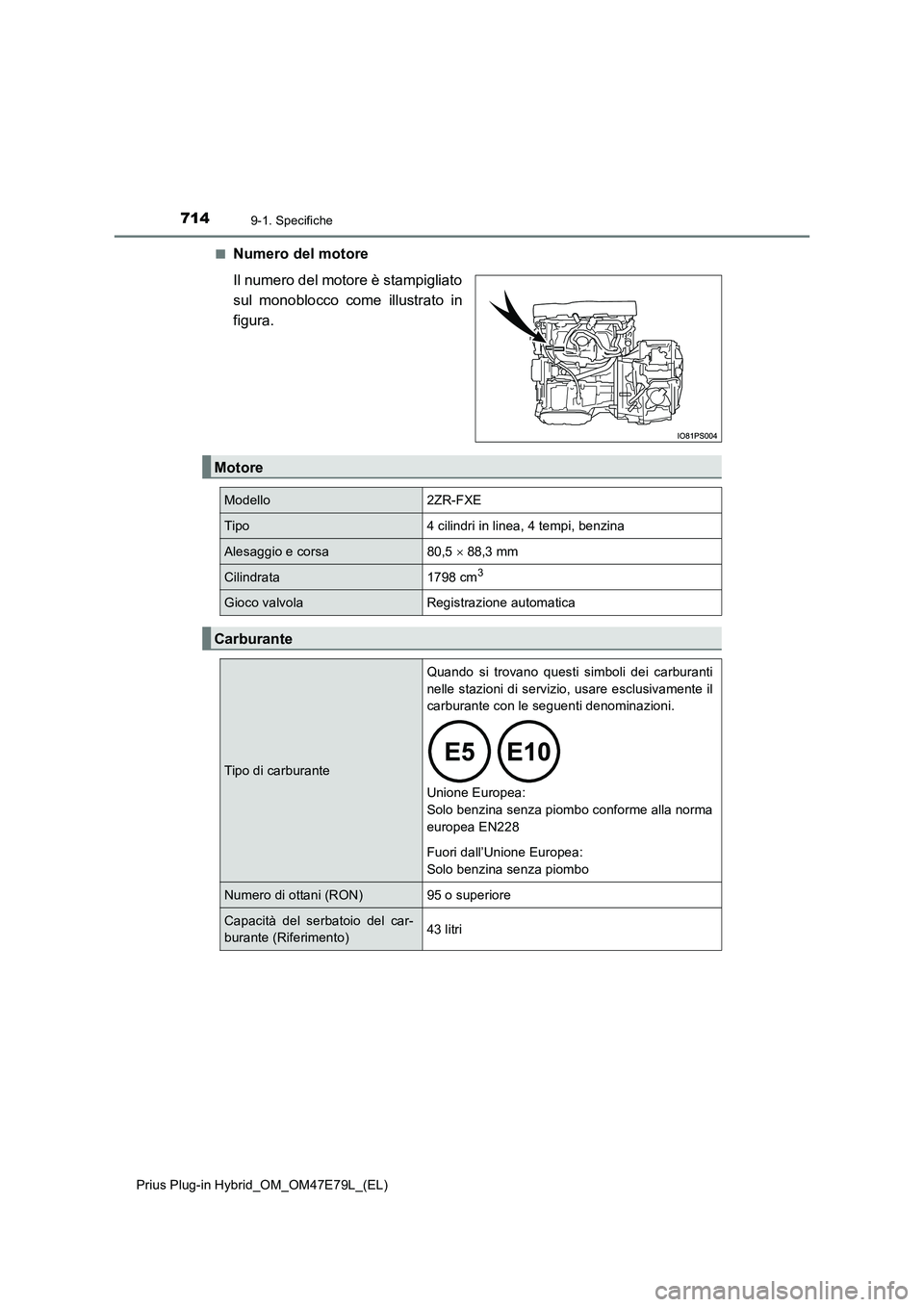

QNumero del motore
Il numero del motore è stampigliato
sul monoblocco come illustrato in
figura.
Motore
Modello2ZR-FXE
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa80,5  88,3 mm
Cilindrata1798 cm3
Gioco valvolaRegistrazione automatica
Carburante
Tipo di carburante
Quando si trovano questi simboli dei carburanti
nelle stazioni di servizio, usare esclusivamente il
carburante con le seguenti denominazioni.

Unione Europea:
Solo benzina senza piombo conforme alla norma
europea EN228
Fuori dall’Unione Europea:
Solo benzina senza piombo
Numero di ottani (RON)95 o superiore
Capacità del serbatoio del car-
burante (Riferimento)43 litri

7159-1. Specifiche
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
9
Specifiche del veicolo

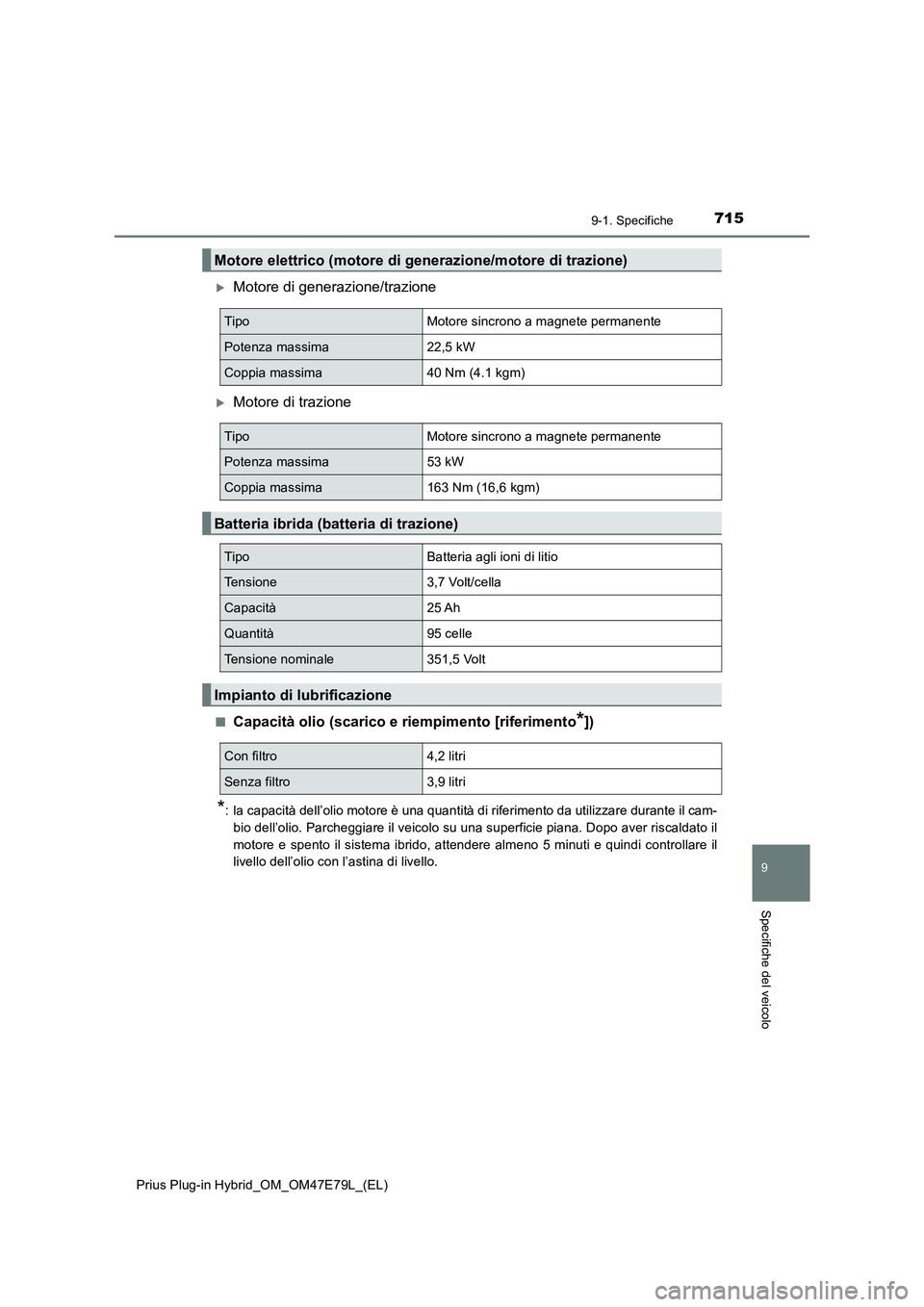

Motore di generazione/trazione
Motore di trazione
QCapacità olio (scarico e riempimento [riferimento*])
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-
bio dell’olio. Parcheggiare il veicolo su una superficie piana. Dopo aver riscaldato il
motore e spento il sistema ibrido, attendere almeno 5 minuti e quindi controllare il
livello dell’olio con l’astina di livello.
Motore elettrico (motore di generazione/motore di trazione)
TipoMotore sincrono a magnete permanente
Potenza massima22,5 kW
Coppia massima40 Nm (4.1 kgm)
TipoMotore sincrono a magnete permanente
Potenza massima53 kW
Coppia massima163 Nm (16,6 kgm)
Batteria ibrida (batteria di trazione)
TipoBatteria agli ioni di litio
Tensione3,7 Volt/cella
Capacità25 Ah
Quantità95 celle
Tensione nominale351,5 Volt
Impianto di lubrificazione
Con filtro4,2 litri
Senza filtro3,9 litri

7169-1. Specifiche
Prius Plug-in Hybrid_OM_OM47E79L_(EL)Q

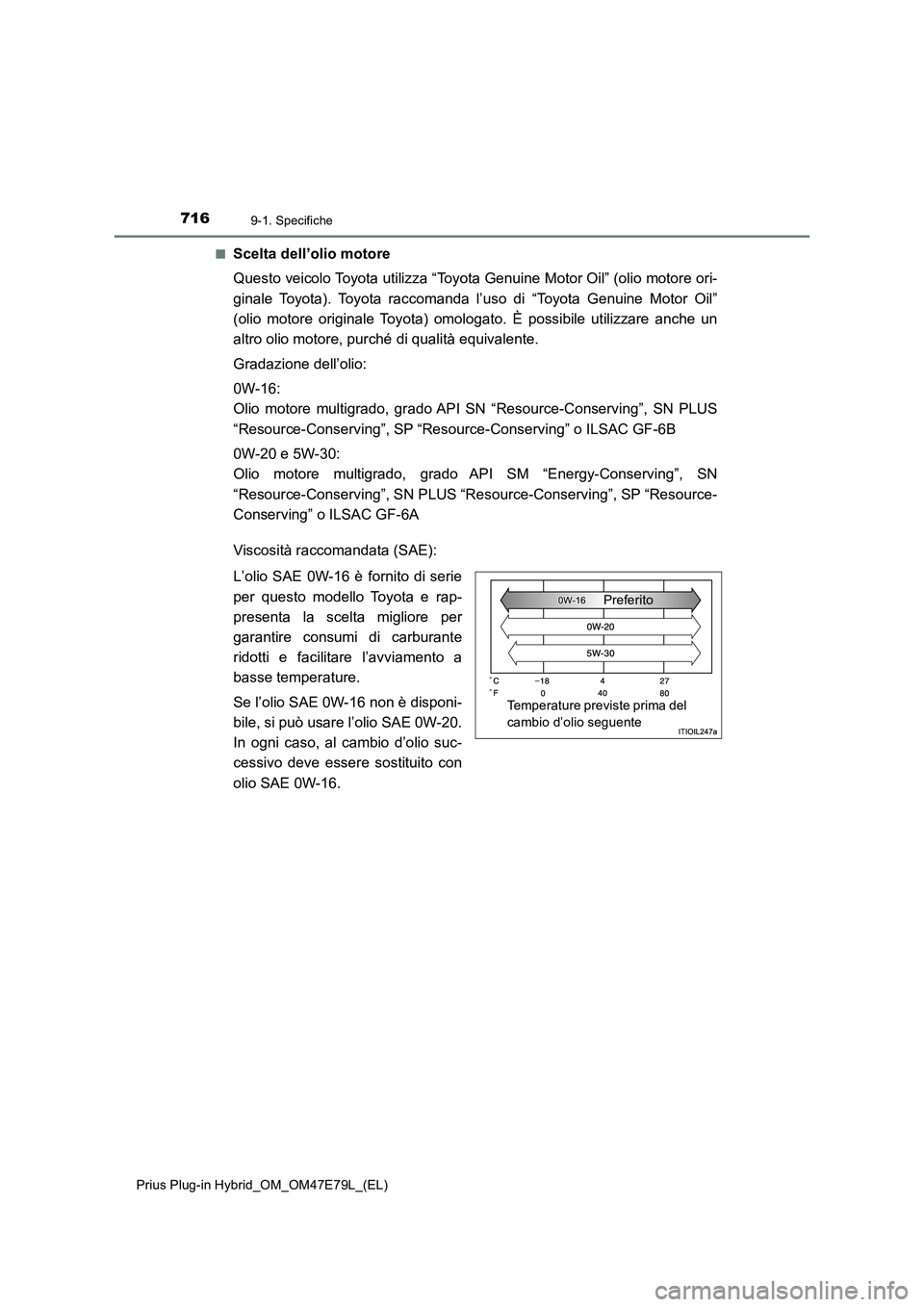

Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) omologato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio:
0W-16:
Olio motore multigrado, grado API SN “Resource-Conserving”, SN PLUS
“Resource-Conserving”, SP “Resource-Conserving” o ILSAC GF-6B
0W-20 e 5W-30:
Olio motore multigrado, grado API SM “Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS “Resource-Conserving”, SP “Resource-
Conserving” o ILSAC GF-6A
Viscosità raccomandata (SAE):
L’olio SAE 0W-16 è fornito di serie
per questo modello Toyota e rap-
presenta la scelta migliore per
garantire consumi di carburante
ridotti e facilitare l’avviamento a
basse temperature.
Se l’olio SAE 0W-16 non è disponi-
bile, si può usare l’olio SAE 0W-20.
In ogni caso, al cambio d’olio suc-
cessivo deve essere sostituito con
olio SAE 0W-16.
Temperature previste prima del
cambio d’olio seguentePreferito

7179-1. Specifiche
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
9
Specifiche del veicolo

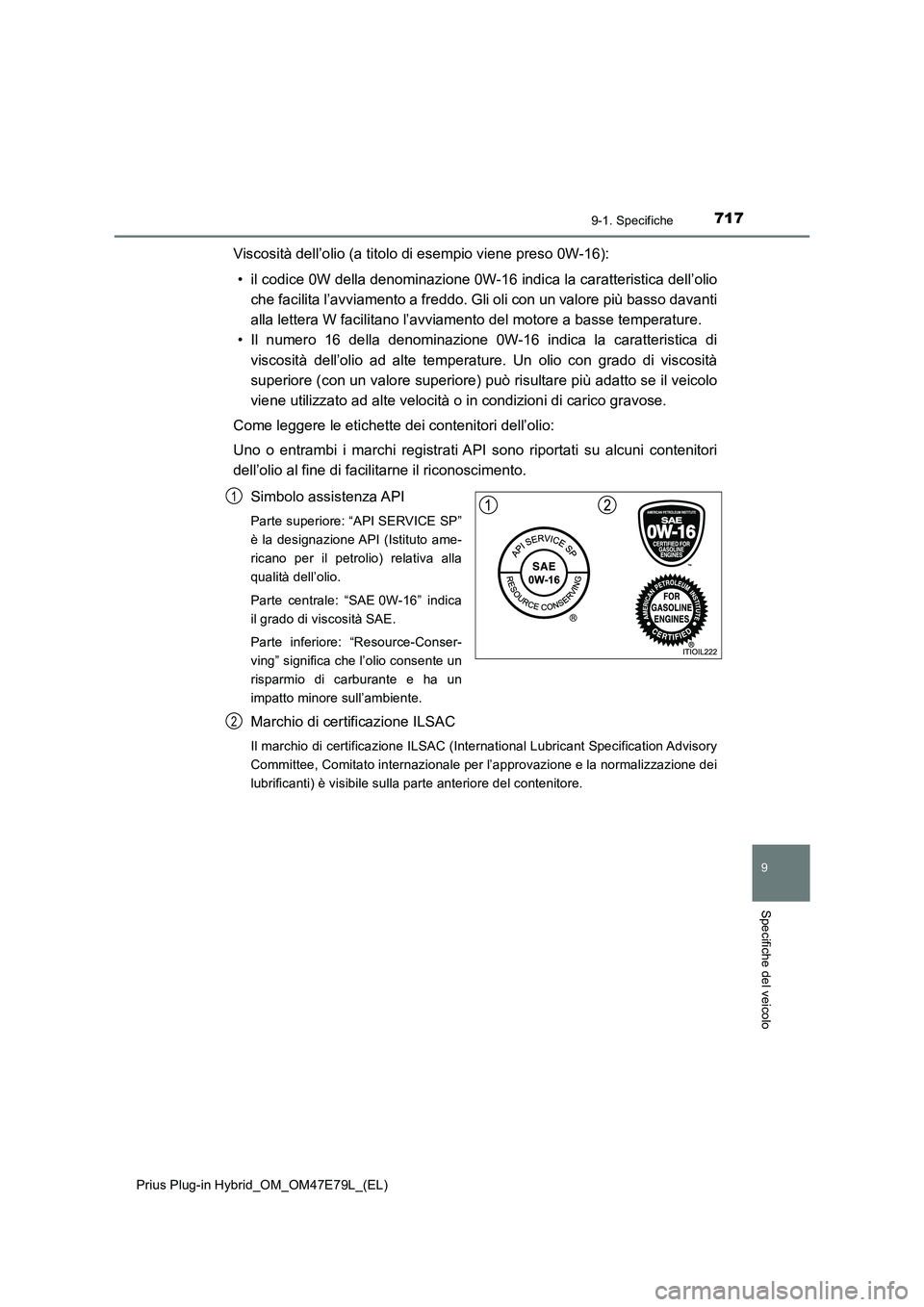

Viscosità dell’olio (a titolo di esempio viene preso 0W-16):
• il codice 0W della denominazione 0W-16 indica la caratteristica dell’olio
che facilita l’avviamento a freddo. Gli oli con un valore più basso davanti
alla lettera W facilitano l’avviamento del motore a basse temperature.
• Il numero 16 della denominazione 0W-16 indica la caratteristica di
viscosità dell’olio ad alte temperature. Un olio con grado di viscosità
superiore (con un valore superiore) può risultare più adatto se il veicolo
viene utilizzato ad alte velocità o in condizioni di carico gravose.
Come leggere le etichette dei contenitori dell’olio:
Uno o entrambi i marchi registrati API sono riportati su alcuni contenitori
dell’olio al fine di facilitarne il riconoscimento.
Simbolo assistenza API
Parte superiore: “API SERVICE SP”
è la designazione API (Istituto ame-
ricano per il petrolio) relativa alla
qualità dell’olio.
Parte centrale: “SAE 0W-16” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-Conser-
ving” significa che l’olio consente un
risparmio di carburante e ha un
impatto minore sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (International Lubricant Specification Advisory
Committee, Comitato internazionale per l’approvazione e la normalizzazione dei
lubrificanti) è visibile sulla parte anteriore del contenitore.
1
2

7189-1. Specifiche
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
*: la capacità del fluido è la quantità di riferimento.
Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata Toyota, o
a un’altra officina di fiducia.

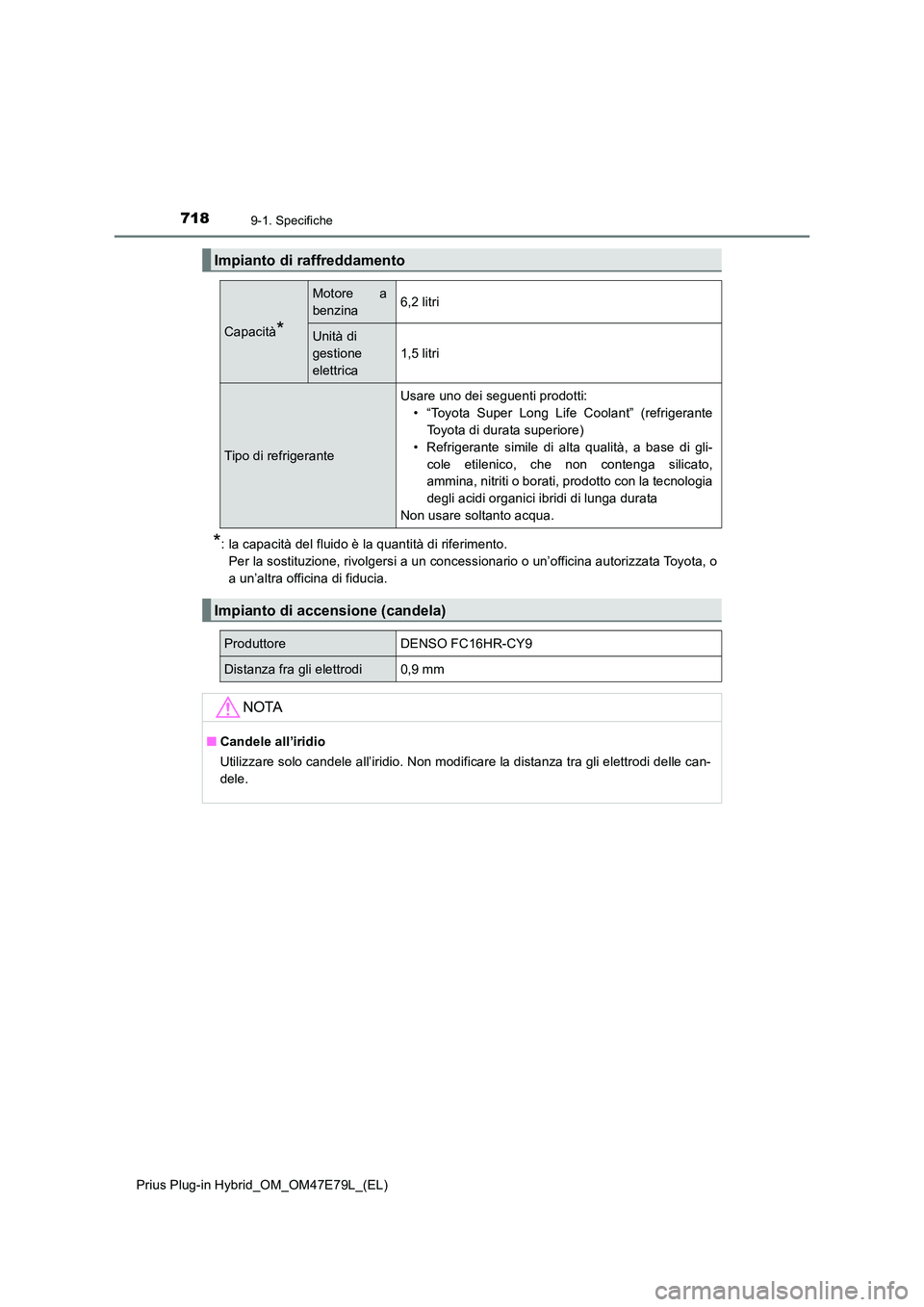

Impianto di raffreddamento
Capacità*
Motore a
benzina6,2 litri
Unità di
gestione
elettrica
1,5 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti:
• “Toyota Super Long Life Coolant” (refrigerante
Toyota di durata superiore)
• Refrigerante simile di alta qualità, a base di gli-
cole etilenico, che non contenga silicato,
ammina, nitriti o borati, prodotto con la tecnologia
degli acidi organici ibridi di lunga durata
Non usare soltanto acqua.
Impianto di accensione (candela)
ProduttoreDENSO FC16HR-CY9
Distanza fra gli elettrodi0,9 mm
NOTA
Q Candele all’iridio
Utilizzare solo candele all’iridio. Non modificare la distanza tra gli elettrodi delle can-
dele.
