2553. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

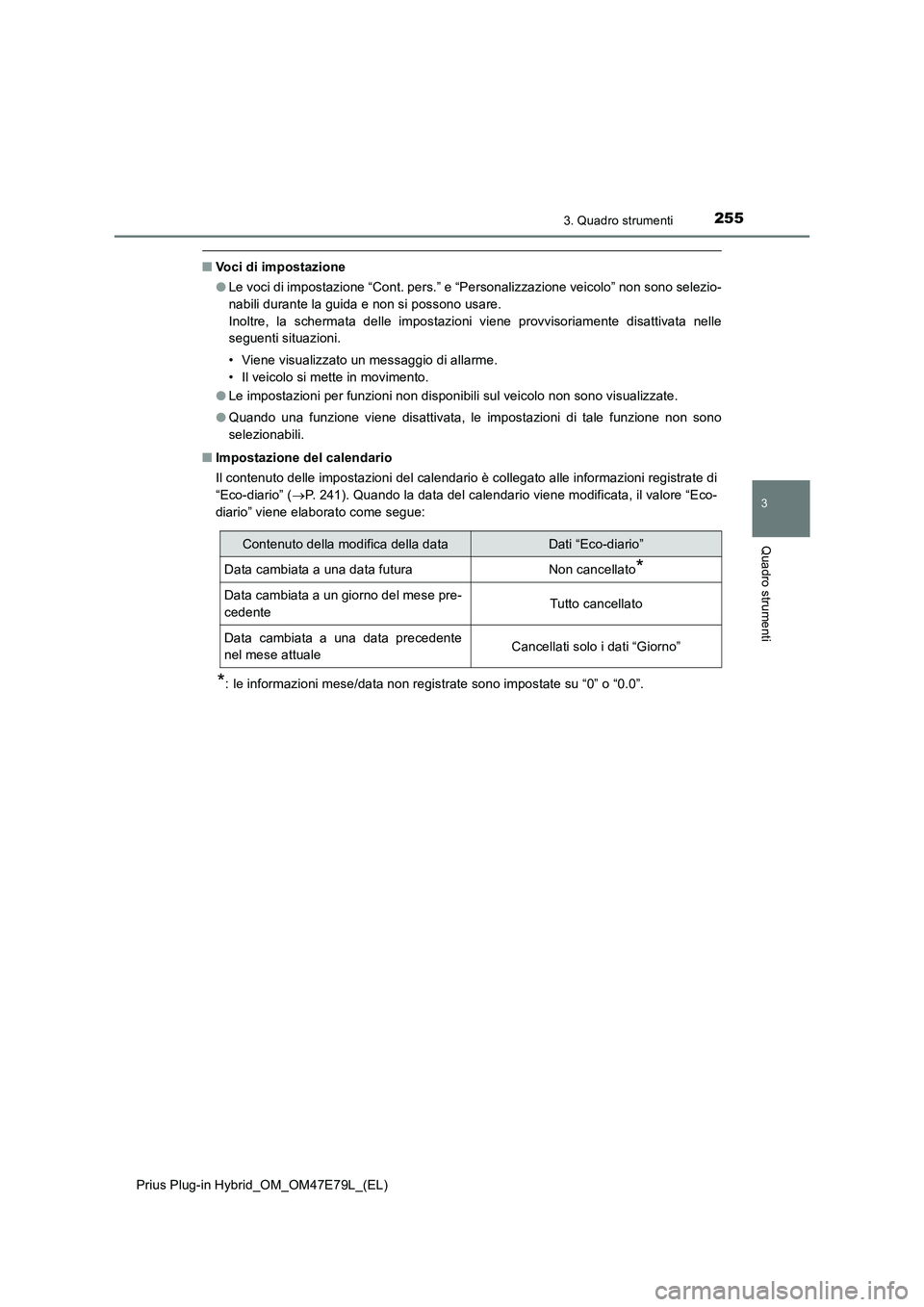

QVoci di impostazione
OLe voci di impostazione “Cont. pers.” e “Personalizzazione veicolo” non sono selezio-
nabili durante la guida e non si possono usare.
Inoltre, la schermata delle impostazioni viene provvisoriamente disattivata nelle
seguenti situazioni.
• Viene visualizzato un messaggio di allarme.
• Il veicolo si mette in movimento.
OLe impostazioni per funzioni non disponibili sul veicolo non sono visualizzate.
OQuando una funzione viene disattivata, le impostazioni di tale funzione non sono
selezionabili.
QImpostazione del calendario
Il contenuto delle impostazioni del calendario è collegato alle informazioni registrate di
“Eco-diario” (P. 241). Quando la data del calendario viene modificata, il valore “Eco-
diario” viene elaborato come segue:
*: le informazioni mese/data non registrate sono impostate su “0” o “0.0”.
Contenuto della modifica della dataDati “Eco-diario”
Data cambiata a una data futuraNon cancellato*
Data cambiata a un giorno del mese pre-
cedenteTutto cancellato
Data cambiata a una data precedente
nel mese attualeCancellati solo i dati “Giorno”

2563. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

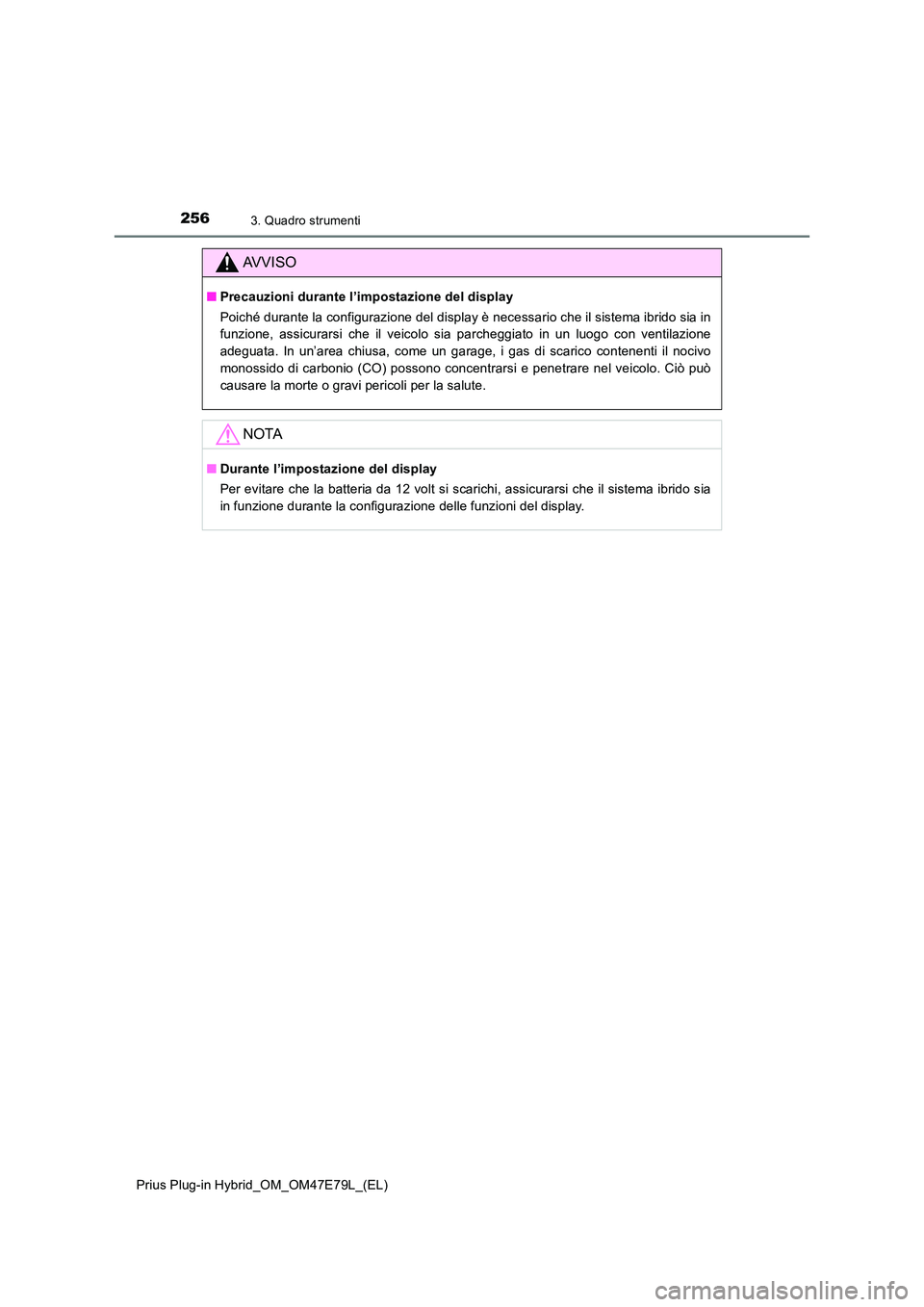

AVVISO
QPrecauzioni durante l’impostazione del display
Poiché durante la configurazione del display è necessario che il sistema ibrido sia in
funzione, assicurarsi che il veicolo sia parcheggiato in un luogo con ventilazione
adeguata. In un’area chiusa, come un garage, i gas di scarico contenenti il nocivo
monossido di carbonio (CO) possono concentrarsi e penetrare nel veicolo. Ciò può
causare la morte o gravi pericoli per la salute.
NOTA
Q Durante l’impostazione del display
Per evitare che la batteria da 12 volt si scarichi, assicurarsi che il sistema ibrido sia
in funzione durante la configurazione delle funzioni del display.

2573. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
3
Quadro strumenti

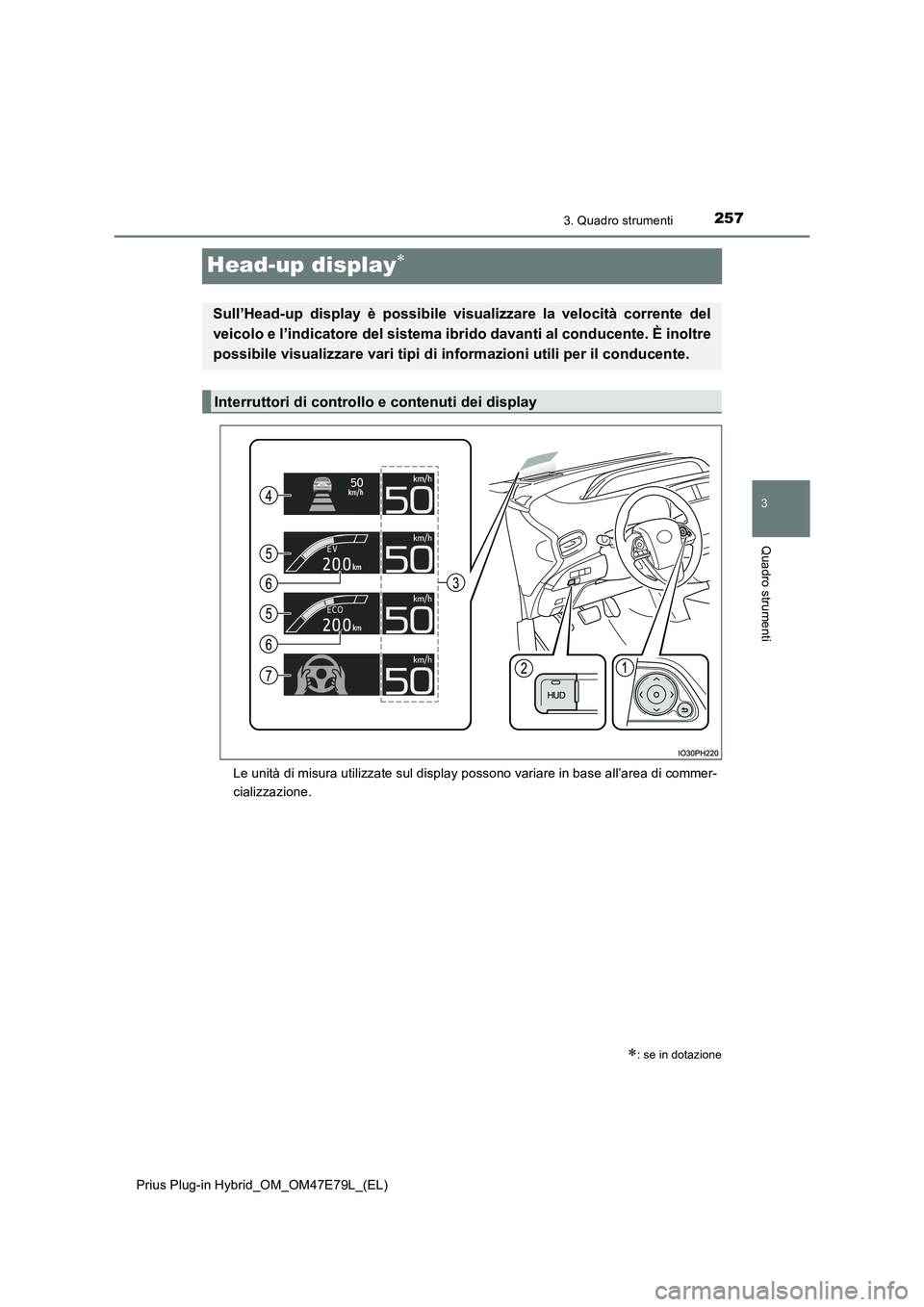

Head-up display
Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.
: se in dotazione
Sull’Head-up display è possibile visualizzare la velocità corrente del
veicolo e l’indicatore del sistema ibrido davanti al conducente. È inoltre
possibile visualizzare vari tipi di informazioni utili per il conducente.
Interruttori di controllo e contenuti dei display

2583. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

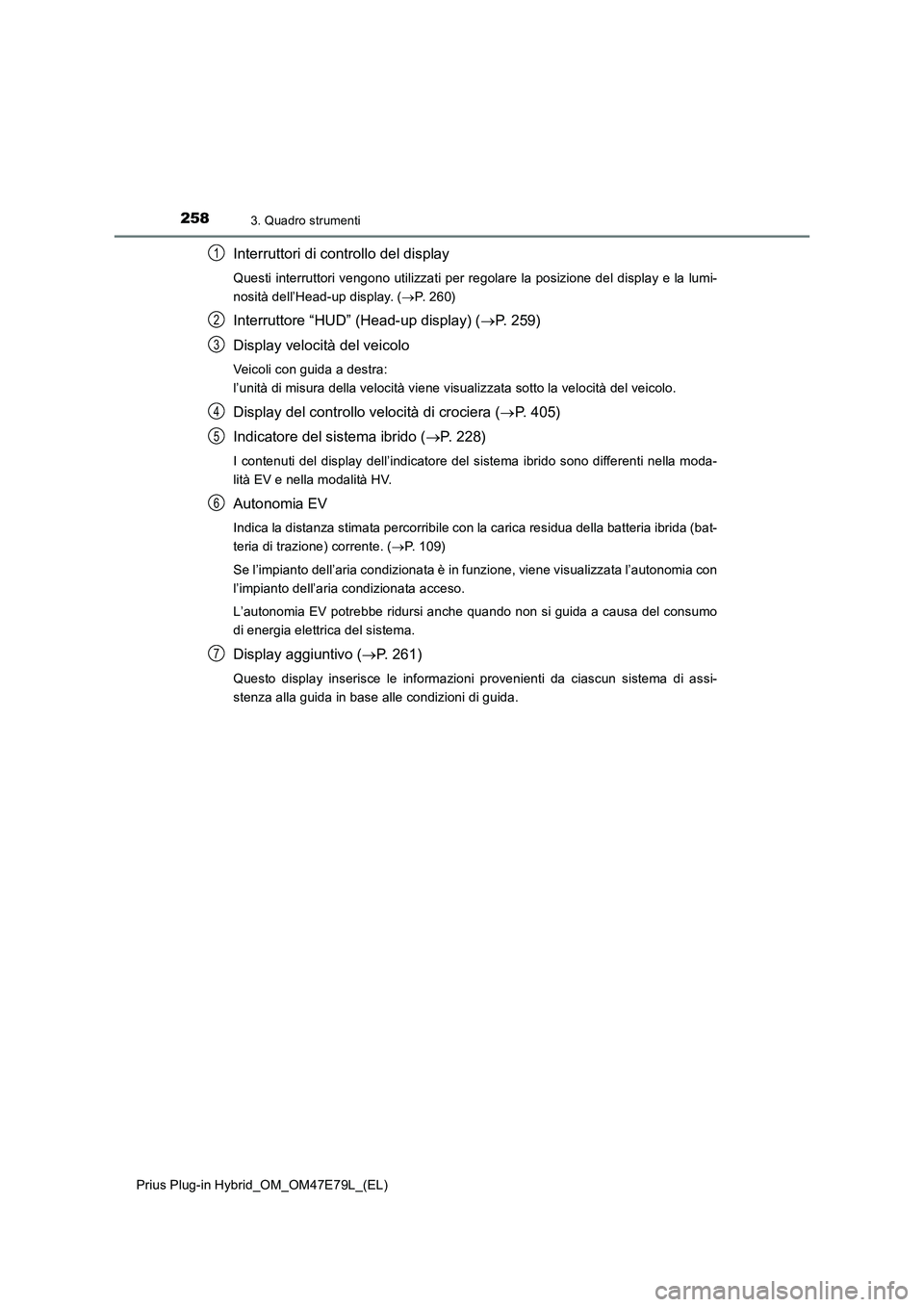

Interruttori di controllo del display
Questi interruttori vengono utilizzati per regolare la posizione del display e la lumi-
nosità dell’Head-up display. (P. 2 6 0 )
Interruttore “HUD” (Head-up display) (P. 259)
Display velocità del veicolo
Veicoli con guida a destra:
l’unità di misura della velocità viene visualizzata sotto la velocità del veicolo.
Display del controllo velocità di crociera (P. 405)
Indicatore del sistema ibrido (P. 228)
I contenuti del display dell’indicatore del sistema ibrido sono differenti nella moda-
lità EV e nella modalità HV.
Autonomia EV
Indica la distanza stimata percorribile con la carica residua della batteria ibrida (bat-
teria di trazione) corrente. (P. 109)
Se l’impianto dell’aria condizionata è in funzione, viene visualizzata l’autonomia con
l’impianto dell’aria condizionata acceso.
L’autonomia EV potrebbe ridursi anche quando non si guida a causa del consumo
di energia elettrica del sistema.
Display aggiuntivo (P. 261)
Questo display inserisce le informazioni provenienti da ciascun sistema di assi-
stenza alla guida in base alle condizioni di guida.
1
2
3
4
5
6
7

2593. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

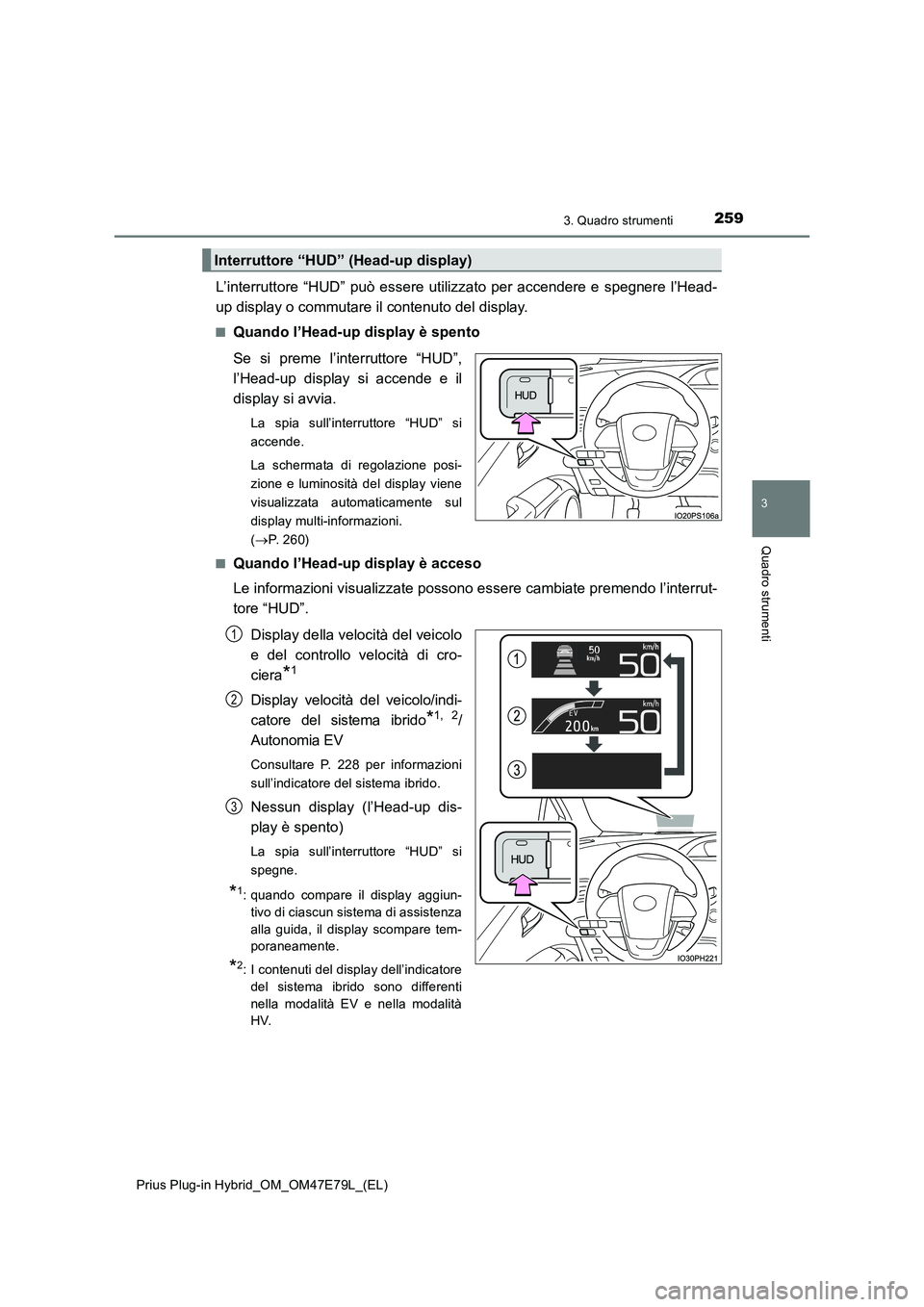

L’interruttore “HUD” può essere utilizzato per accendere e spegnere l’Head-
up display o commutare il contenuto del display.
QQuando l’Head-up display è spento
Se si preme l’interruttore “HUD”,
l’Head-up display si accende e il
display si avvia.
La spia sull’interruttore “HUD” si
accende.
La schermata di regolazione posi-
zione e luminosità del display viene
visualizzata automaticamente sul
display multi-informazioni.
(P. 2 6 0 )
Q
Quando l’Head-up display è acceso
Le informazioni visualizzate possono essere cambiate premendo l’interrut-
tore “HUD”.
Display della velocità del veicolo
e del controllo velocità di cro-
ciera
*1
Display velocità del veicolo/indi-
catore del sistema ibrido
*1, 2/
Autonomia EV
Consultare P. 228 per informazioni
sull’indicatore del sistema ibrido.
Nessun display (l’Head-up dis-
play è spento)
La spia sull’interruttore “HUD” si
spegne.
*1: quando compare il display aggiun-
tivo di ciascun sistema di assistenza
alla guida, il display scompare tem-
poraneamente.
*2: I contenuti del display dell’indicatore
del sistema ibrido sono differenti
nella modalità EV e nella modalità
HV.
Interruttore “HUD” (Head-up display)
1
2
3

2603. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

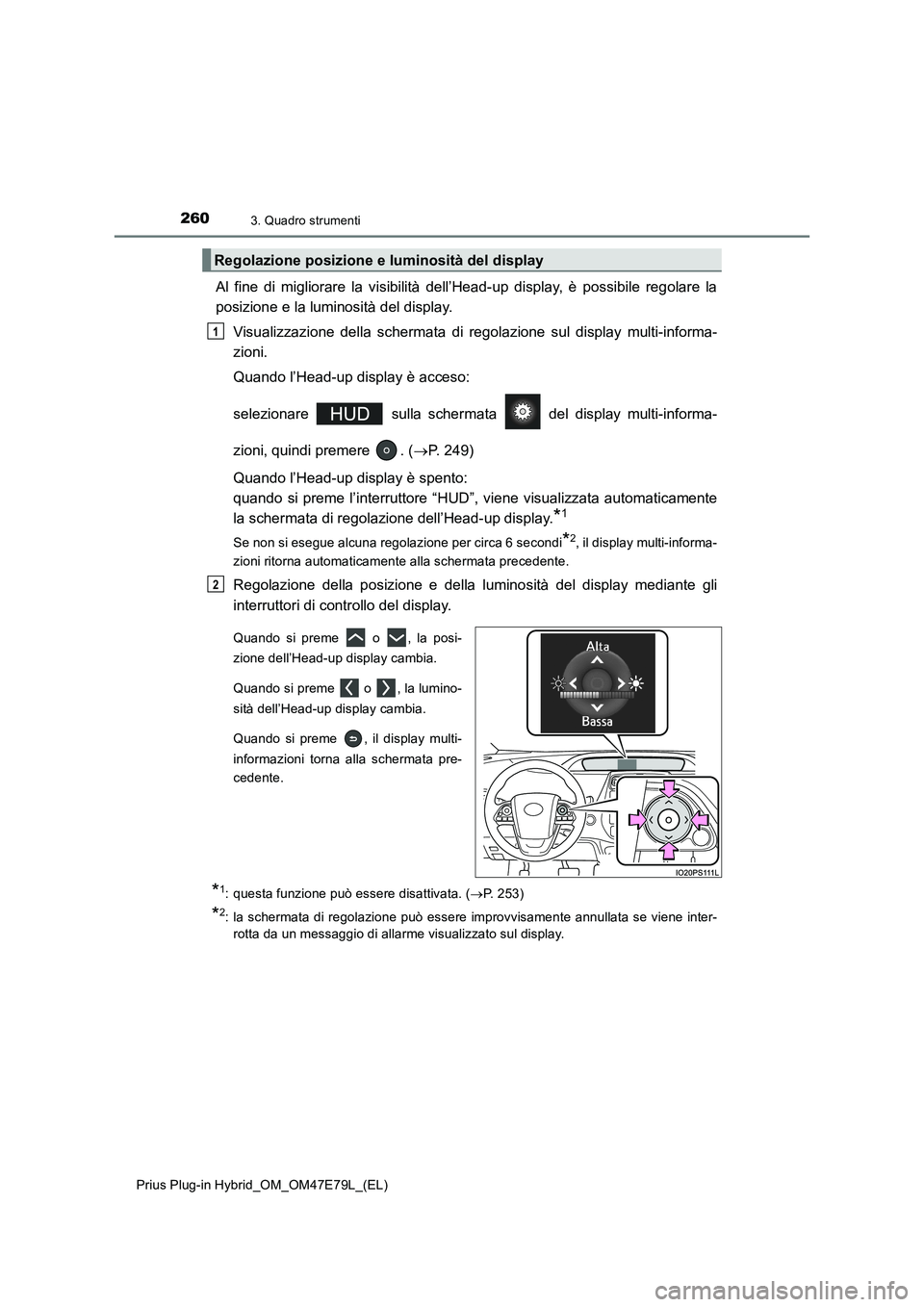

Al fine di migliorare la visibilità dell’Head-up display, è possibile regolare la
posizione e la luminosità del display.
Visualizzazione della schermata di regolazione sul display multi-informa-
zioni.
Quando l’Head-up display è acceso:
selezionare sulla schermata del display multi-informa-
zioni, quindi premere . (P. 249)
Quando l’Head-up display è spento:
quando si preme l’interruttore “HUD”, viene visualizzata automaticamente
la schermata di regolazione dell’Head-up display.
*1
Se non si esegue alcuna regolazione per circa 6 secondi*2, il display multi-informa-
zioni ritorna automaticamente alla schermata precedente.
Regolazione della posizione e della luminosità del display mediante gli
interruttori di controllo del display.
Quando si preme o , la posi-
zione dell’Head-up display cambia.
Quando si preme o , la lumino-
sità dell’Head-up display cambia.
Quando si preme , il display multi-
informazioni torna alla schermata pre-
cedente.
*1: questa funzione può essere disattivata. (P. 253)
*2: la schermata di regolazione può essere improvvisamente annullata se viene inter-
rotta da un messaggio di allarme visualizzato sul display.
Regolazione posizione e luminosità del display
1
2

2613. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)Q

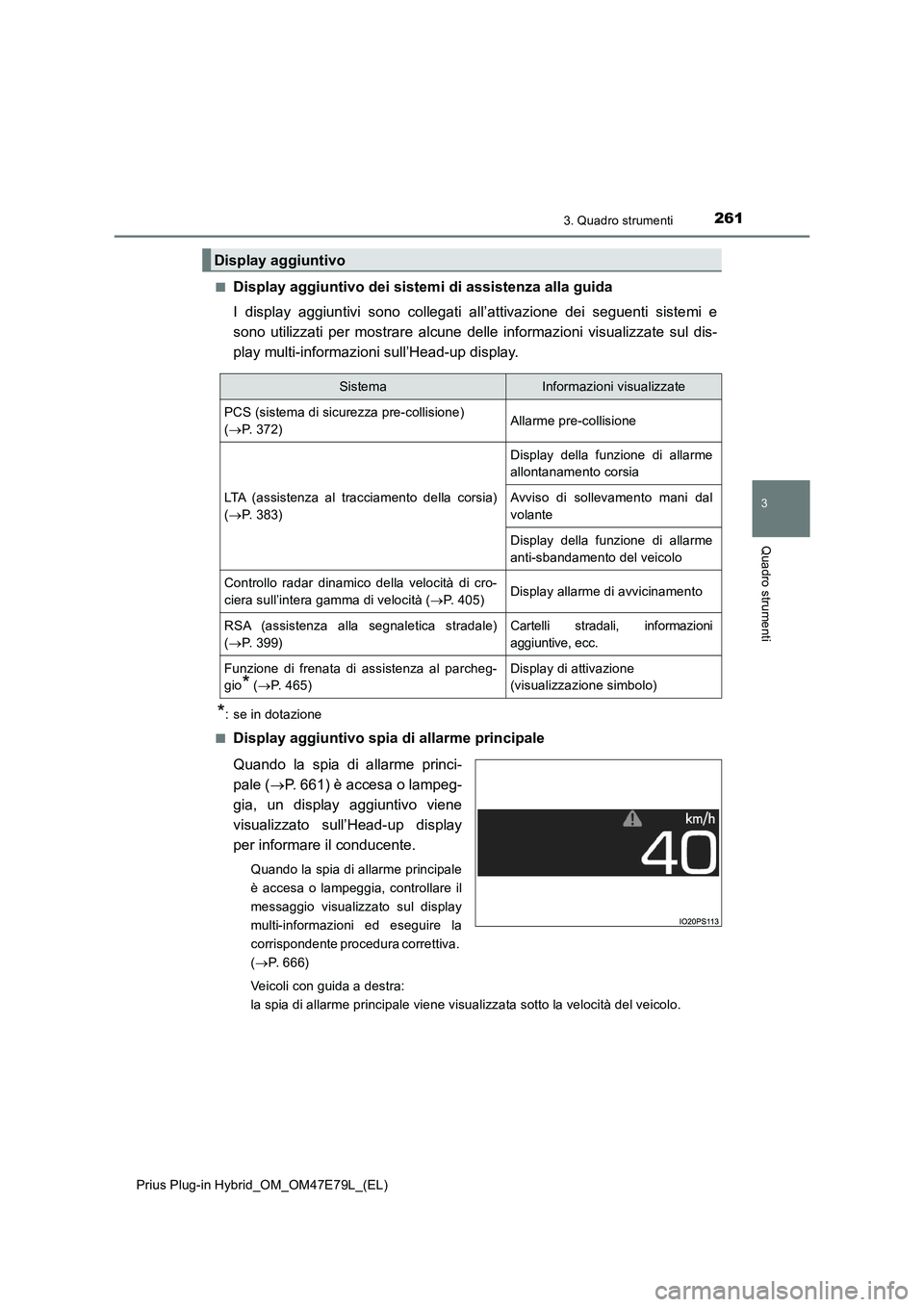

Display aggiuntivo dei sistemi di assistenza alla guida
I display aggiuntivi sono collegati all’attivazione dei seguenti sistemi e
sono utilizzati per mostrare alcune delle informazioni visualizzate sul dis-
play multi-informazioni sull’Head-up display.
*: se in dotazione
Q
Display aggiuntivo spia di allarme principale
Quando la spia di allarme princi-
pale (P. 661) è accesa o lampeg-
gia, un display aggiuntivo viene
visualizzato sull’Head-up display
per informare il conducente.
Quando la spia di allarme principale
è accesa o lampeggia, controllare il
messaggio visualizzato sul display
multi-informazioni ed eseguire la
corrispondente procedura correttiva.
(P. 6 6 6 )
Veicoli con guida a destra:
la spia di allarme principale viene visualizzata sotto la velocità del veicolo.
Display aggiuntivo
SistemaInformazioni visualizzate
PCS (sistema di sicurezza pre-collisione)
(P. 372)Allarme pre-collisione
LTA (assistenza al tracciamento della corsia)
(P. 383)
Display della funzione di allarme
allontanamento corsia
Avviso di sollevamento mani dal
volante
Display della funzione di allarme
anti-sbandamento del veicolo
Controllo radar dinamico della velocità di cro-
ciera sull’intera gamma di velocità (P. 405)Display allarme di avvicinamento
RSA (assistenza alla segnaletica stradale)
(P. 399)Cartelli stradali, informazioni
aggiuntive, ecc.
Funzione di frenata di assistenza al parcheg-
gio
* (P. 465)
Display di attivazione
(visualizzazione simbolo)

2623. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

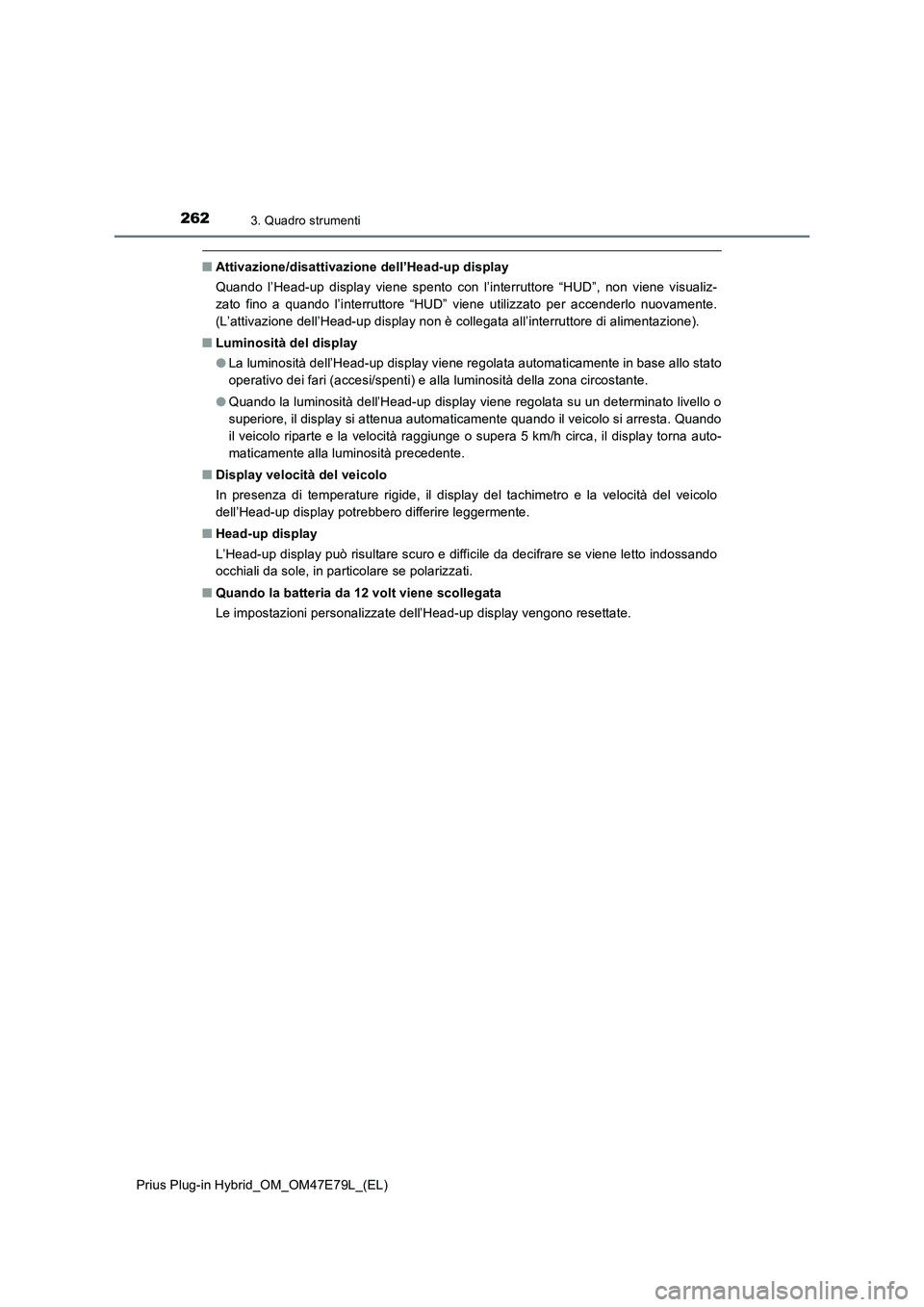

QAttivazione/disattivazione dell’Head-up display
Quando l’Head-up display viene spento con l’interruttore “HUD”, non viene visualiz-
zato fino a quando l’interruttore “HUD” viene utilizzato per accenderlo nuovamente.
(L’attivazione dell’Head-up display non è collegata all’interruttore di alimentazione).
QLuminosità del display
OLa luminosità dell’Head-up display viene regolata automaticamente in base allo stato
operativo dei fari (accesi/spenti) e alla luminosità della zona circostante.
OQuando la luminosità dell’Head-up display viene regolata su un determinato livello o
superiore, il display si attenua automaticamente quando il veicolo si arresta. Quando
il veicolo riparte e la velocità raggiunge o supera 5 km/h circa, il display torna auto-
maticamente alla luminosità precedente.
QDisplay velocità del veicolo
In presenza di temperature rigide, il display del tachimetro e la velocità del veicolo
dell’Head-up display potrebbero differire leggermente.
QHead-up display
L’Head-up display può risultare scuro e difficile da decifrare se viene letto indossando
occhiali da sole, in particolare se polarizzati.
QQuando la batteria da 12 volt viene scollegata
Le impostazioni personalizzate dell’Head-up display vengono resettate.
