INDICE4
Prius Plug-in Hybrid_OM_OM47E79L_(EL)5-5. Uso dei sistemi
di assistenza alla guida
Toyota Safety Sense............... 359
PCS (sistema di sicurezza
pre-collisione) ....................... 372
LTA (assistenza al
tracciamento della corsia)..... 383
RSA (assistenza alla
segnaletica stradale) ............ 399
Controllo radar dinamico della
velocità di crociera sull’intera
gamma di velocità................. 405
Interruttore di selezione
modalità di guida .................. 422
Limitatore di velocità ............... 424
BSM (monitoraggio punti
ciechi) ................................... 427
• Funzione di monitoraggio
punti ciechi ......................... 443
• Funzione di allarme
presenza veicoli nell’area
retrostante .......................... 447
Sensore di assistenza
al parcheggio Toyota ............ 453
Funzione di frenata di
assistenza al parcheggio ...... 465
S-IPA (sistema di assistenza
al parcheggio intelligente
semplice) .............................. 475
Sistema GPF (filtro
anti-particolato benzina) ....... 510
Sistemi di assistenza alla
guida ..................................... 511
5-6. Consigli per la guida
Consigli per la guida
invernale ............................... 5186-1. Uso dell’impianto dell’aria
condizionata e dello sbrinatore
Impianto dell’aria condizionata
automatico.............................524
Impianto dell’aria condizionata
comandato a distanza ...........536
Riscaldamento dei sedili ..........540
6-2. Uso delle luci interne
Elenco delle luci interne...........542
• Luce interna anteriore .........543
• Luci di cortesia anteriori ......543
• Luce interna posteriore .......544
6-3. Uso dei vani portaoggetti
Elenco dei vani portaoggetti ....545
• Vano portaoggetti ...............546
• Vano console ......................546
• Portabicchieri ......................547
• Portabottiglie/
tasche portiere ....................547
• Vani ausiliari .......................548
• Tasche sugli schienali.........549
Accessori del vano bagagli ......550
6-4. Uso degli altri accessori
interni
Altri accessori interni ...............555
• Alette parasole ....................555
• Specchietti di cortesia .........555
• Prese di corrente ................556
• Caricabatterie wireless .......557
• Bracciolo .............................563
• Ganci appendiabiti ..............563
• Maniglie di assistenza.........564
6Accessori interni

401-1. Per l’uso in piena sicurezza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
I principali componenti del sistema airbag SRS sono illustrati qui sopra. Il
sistema airbag SRS è controllato dal gruppo sensori airbag. Quando gli air-
bag entrano in funzione, una reazione chimica nei dispositivi di gonfiaggio
provoca il rapido gonfiaggio degli airbag con gas non tossico, limitando così il
movimento degli occupanti.
Componenti del sistema airbag SRS
Sensori di collisione frontale
Spia di allarme SRS e spia
“PASSENGER AIR BAG”
Interruttore di inserimento/disinse-
rimento manuale airbag
Airbag passeggero anteriore
Sensori di collisione laterale (ante-
riori)
Sensori di collisione laterale (por-
tiera anteriore)
Pretensionatori e limitatori di forza
cinture di sicurezza
Airbag laterali
Airbag laterali a tendina
Sensori di collisione laterale
(posteriori)
Sensore di posizione sedile con-
ducente
Airbag conducente
Airbag per le ginocchia condu-
cente
Gruppo sensori airbag
1
2
3
4
5
6
7
8
9
10
11
12
13
14

761-3. Impianto antifurto
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Sistema di bloccaggio doppio
I veicoli che utilizzano questo sistema
sono muniti di etichette applicate sui
cristalli delle portiere anteriori.
Spegnere l’interruttore di alimentazione, far scendere tutti i passeggeri dal
veicolo e assicurarsi che tutte le porte siano chiuse.
Uso della funzione di accesso:
toccare l’area del sensore sulla maniglia esterna della porta due volte entro 5
secondi.
Uso del radiocomando a distanza:
premere due volte entro 5 secondi.
Con la funzione di accesso: afferrare la maniglia esterna della porta.
Con il radiocomando a distanza: premere .
: se in dotazione
L’accesso non autorizzato al veicolo vi ene impedito disattivando la fun-
zione di sbloccaggio porte sia dall’interno che dall’esterno del veicolo.
IO13PH004
Inserimento del sistema di bloccaggio doppio
Disinserimento del sistema di bloccaggio doppio
AVVISO
Q Precauzioni relative al sistema di bloccaggio doppio
Non attivare mai il sistema di bloccaggio doppio se vi sono persone nell’abitacolo,
poiché nessuna delle porte può essere aperta dall’interno del veicolo.

77
1
1-3. Impianto antifurto
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Per la sicurezza dei passeggeri e del veicolo
Allarme
L’allarme ricorre a luci e suoni per segnalare il rilevamento di un’intruso.
Quando è impostato, l’allarme si attiva nei seguenti casi:
O Il portellone posteriore o una delle portiere vengono sbloccate o aperte
senza utilizzare la funzione di accesso o il radiocomando a distanza. (Le
porte si bloccano nuovamente in modo automatico).
O Il cofano viene aperto.
O Il sensore anti-intrusione, se in dotazione, rileva un movimento all’interno
del veicolo. (Un intruso è entrato nel veicolo).
Chiudere le porte e il cofano e bloc-
care tutte le porte utilizzando la fun-
zione di accesso o il radiocomando a
distanza. L’allarme verrà inserito
automaticamente dopo 30 secondi.
All’inserimento dell’allarme, la spia
passa da accesa fissa a lampeggiante.
Per disattivare o disinserire l’alla rme eseguire una delle seguenti operazioni.
O Sbloccare le porte utilizzando la funzione di accesso o il radiocomando a
distanza.
O Avviare il sistema ibrido. (L’allarme verrà disattivato o disinserito dopo
alcuni secondi).
: se in dotazione
L’allarme
Inserimento dell’impianto di allarme
Disattivazione o disinserimento dell’allarme

801-3. Impianto antifurto
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Il sensore anti-intrusione rileva la presenza di un intruso o di movimento
all’interno del veicolo.
Questo impianto è progettato per scoraggiare e prevenire il furto del veicolo,
ma non garantisce una sicurezza assoluta.
QInserimento del sensore anti-intrusione
Il sensore anti-intrusione viene inserito automaticamente quando si inseri-
sce l’allarme. ( P. 77)
QDisinserimento del sensore anti-intrusione
Se si lasciano animali o altri oggetti animati all’interno del veicolo, accer-
tarsi di disinserire il sensore anti-intr usione prima di inserire l’allarme, dal
momento che reagiscono al movimento all’interno del veicolo.
Spegnere l’interruttore di alimentazione.
Sul display multi-informazioni viene visualizzato un messaggio per 4 secondi
circa che domanda se si desidera disinserire il sensore anti-intrusione.
Premere o sull’interrut-
tore di controllo del display sul
volante, selezionare “Yes”,
quindi premere .
Se entro circa 5 secondi non viene
eseguita alcuna operazione, il mes-
saggio scompare automaticamente
e il sensore anti-intrusione non
viene disinserito.
Il sensore anti-intrusione si riattiva ogni volta che l’interruttore di alimentazione
viene portato in modalità ON.
Sensore anti-intrusione (se in dotazione)
1
2

811-3. Impianto antifurto
1
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Per la sicurezza dei passeggeri e del veicolo
QQuando il messaggio che domanda se si desidera disinserire il sensore anti-
intrusione non viene visualizzato
Il messaggio potrebbe non essere visualizzato se è visualizzato un altro messaggio. In
questo caso, portare l’interruttore di alimentazione in modalità ON, seguire le istruzioni
visualizzate sul display e spegnere nuovamente l’interruttore di alimentazione.
Q Disinserimento e riabilitazione automatica del sensore anti-intrusione
O L’allarme viene attivato anche se il sensore anti-intrusione è stato disinserito.
O Dopo averlo disinserito, il sensore anti-intrusione può essere nuovamente attivato
premendo l’interruttore di alimentazione o sbloccando le porte con la funzione di
accesso o il radiocomando a distanza.
O Il sensore anti-intrusione viene automaticamente riabilitato quando l’impianto di
allarme viene disattivato.
Q Considerazioni sul rilevamento del sensore anti-intrusione
Il sensore può attivare l’allarme nei seguenti casi:
O All’interno del veicolo sono presenti persone
o animali.
O Un finestrino laterale è aperto.
In questo caso, il sensore può rilevare
quanto segue:
• Vento o movimento di oggetti quali foglie e
insetti all’interno del veicolo
• Ultrasuoni emessi da dispositivi come i
sensori anti-intrusione di altri veicoli
• Movimento di persone all’esterno del vei-
colo
O All’interno del veicolo sono presenti oggetti
instabili, ad esempio accessori penzolanti o
indumenti appesi ai ganci appendiabiti.
IO13PH005
IO13PH007

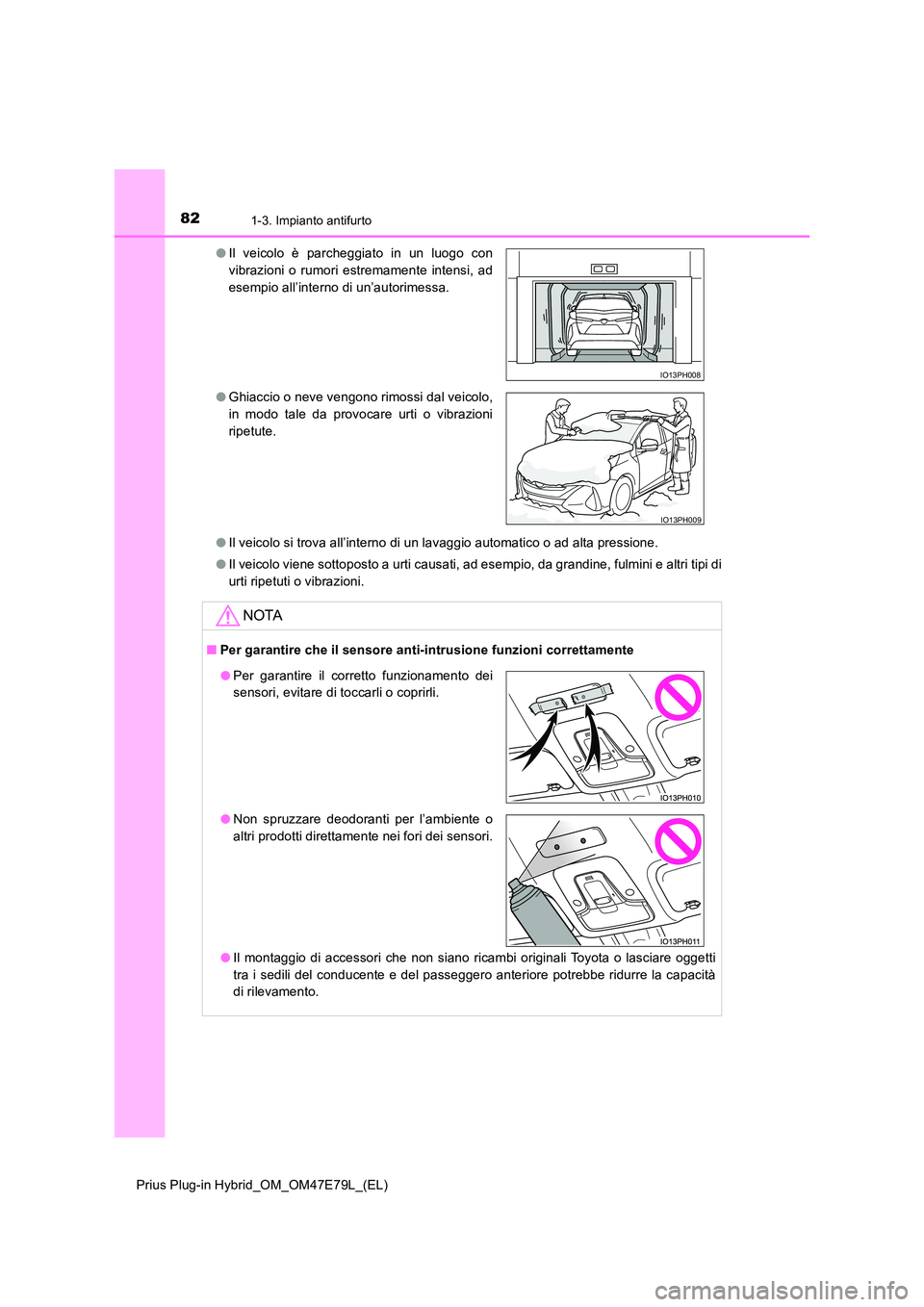

821-3. Impianto antifurto
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
O Il veicolo si trova all’interno di un lavaggio automatico o ad alta pressione.
O Il veicolo viene sottoposto a urti causati, ad esempio, da grandine, fulmini e altri tipi di
urti ripetuti o vibrazioni.
O Il veicolo è parcheggiato in un luogo con
vibrazioni o rumori estremamente intensi, ad
esempio all’interno di un’autorimessa.
O Ghiaccio o neve vengono rimossi dal veicolo,
in modo tale da provocare urti o vibrazioni
ripetute.
NOTA
Q Per garantire che il sensore anti-intrusione funzioni correttamente
O Il montaggio di accessori che non siano ricambi originali Toyota o lasciare oggetti
tra i sedili del conducente e del passeggero anteriore potrebbe ridurre la capacità
di rilevamento.
IO13PH008
IO13PH009
O Per garantire il corretto funzionamento dei
sensori, evitare di toccarli o coprirli.
O Non spruzzare deodoranti per l’ambiente o
altri prodotti direttamente nei fori dei sensori.

992-1. Sistema ibrido plug-in
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Sui due lati dello schienale posteriore
sono presenti bocchette di aspira-
zione aria che consentono di raffred-
dare la batteria ibrida (batteria di
trazione). Se le bocchette sono ostru-
ite, la capacità di ricarica/scarica-
mento della batteria ibrida (batteria di
trazione) potrebbe ridursi.
Quando il sensore di collisione rileva un urto di una determinata intensità, il
sistema di interruzione di emergenza blocca la corrente ad alta tensione e
arresta la pompa carburante per ridurre al minimo il rischio di folgorazione e
perdita di carburante. Se il sistema di interruzione di emergenza si attiva, il
veicolo non si riavvia. Per riavviare il sistema ibrido, rivolgersi a un conces-
sionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
Quando si verifica un’anomalia nel sistema ibrido o quando si cerca di ese-
guire un’operazione non appropriata, viene visualizzato automaticamente un
messaggio.
Se sul display multi-informazioni
viene visualizzato un messaggio di
allarme, leggere il messaggio e
seguire le istruzioni.
Bocchette di aspirazione aria batteria ibrida (batteria di trazione)
Sistema di interruzione di emergenza
Messaggio di allarme del sistema ibrido
