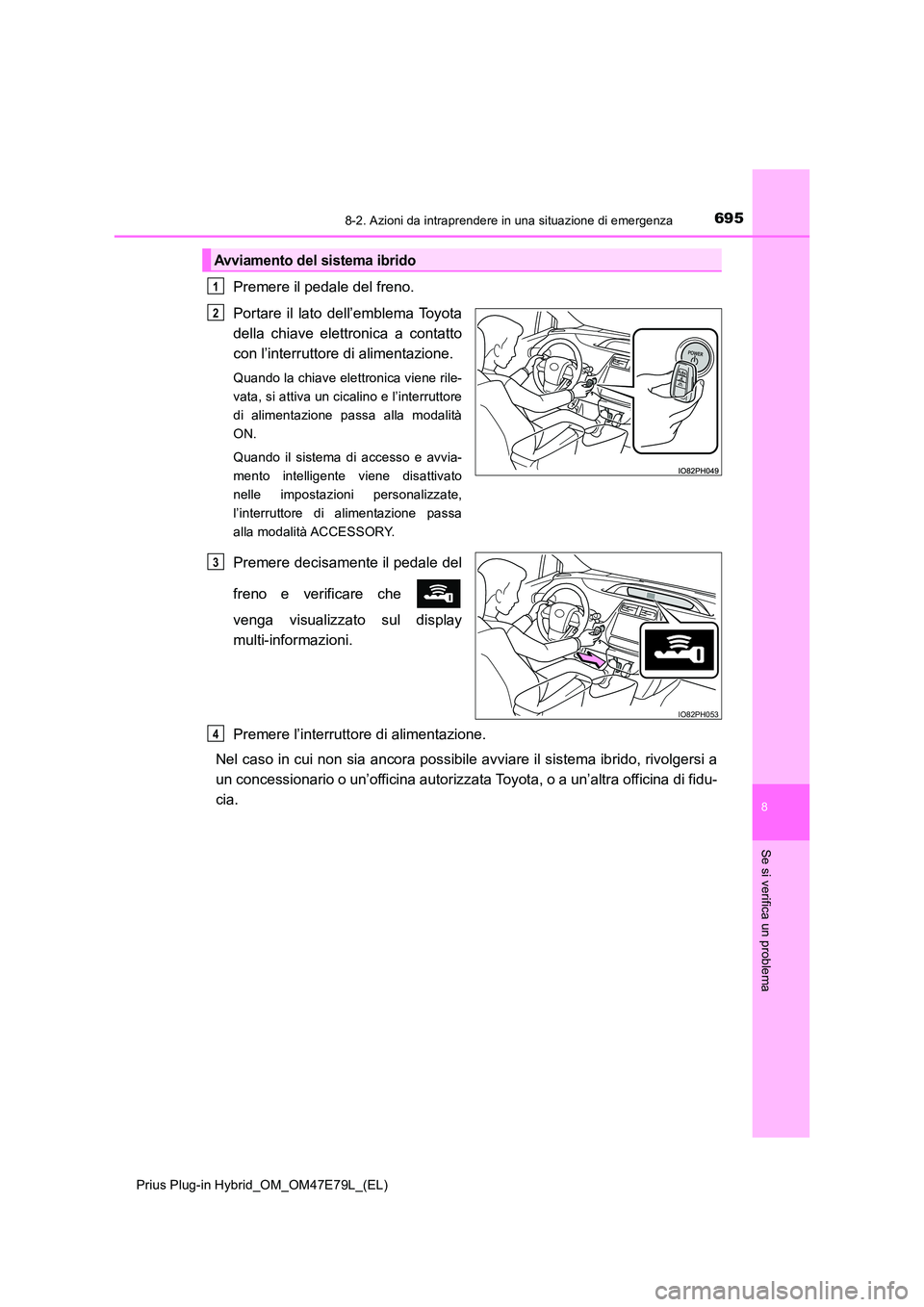

6958-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
8
Se si verifica un problema
Premere il pedale del freno.
Portare il lato dell’emblema Toyota
della chiave elettronica a contatto
con l’interruttore di alimentazione.
Quando la chiave elettronica viene rile-
vata, si attiva un cicalino e l’interruttore
di alimentazione passa alla modalità
ON.
Quando il sistema di accesso e avvia-
mento intelligente viene disattivato
nelle impostazioni personalizzate,
l’interruttore di alimentazione passa
alla modalità ACCESSORY.
Premere decisamente il pedale del
freno e verificare che
venga visualizzato sul display
multi-informazioni.
Premere l’interruttore di alimentazione.
Nel caso in cui non sia ancora possibile avviare il sistema ibrido, rivolgersi a
un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fidu-
cia.
Avviamento del sistema ibrido
1
2
IO82PH053
3
4

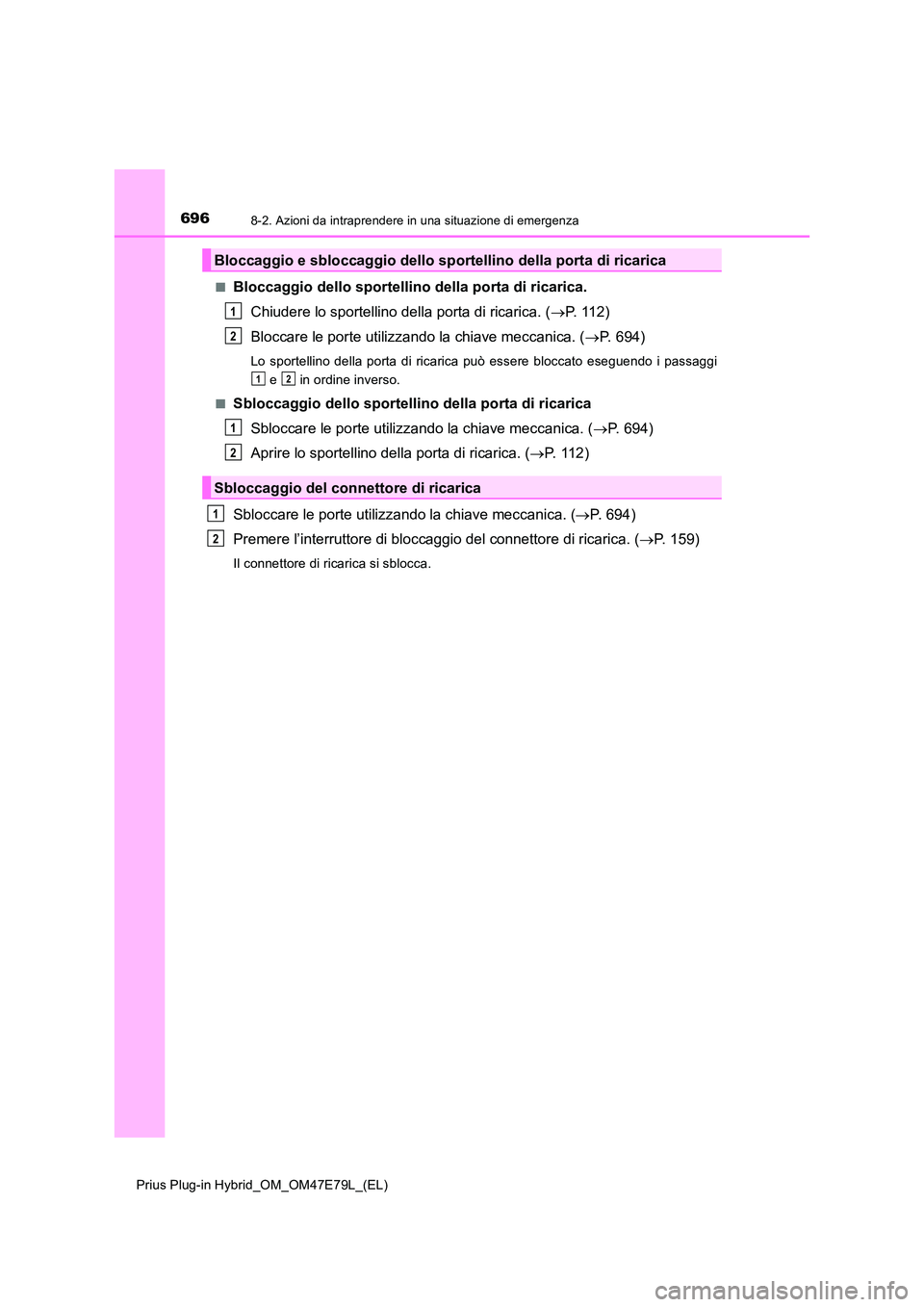

6968-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
QBloccaggio dello sportellino della porta di ricarica.
Chiudere lo sportellino della porta di ricarica. ( P. 1 1 2 )
Bloccare le porte utilizzando la chiave meccanica. ( P. 694)
Lo sportellino della porta di ricarica può essere bloccato eseguendo i passaggi
e in ordine inverso.
QSbloccaggio dello sportellino della porta di ricarica
Sbloccare le porte utilizzando la chiave meccanica. ( P. 694)
Aprire lo sportellino del la porta di ricarica. (P. 1 1 2 )
Sbloccare le porte utilizzando la chiave meccanica. ( P. 694)
Premere l’interruttore di bloccaggio del connettore di ricarica. ( P. 159)
Il connettore di ricarica si sblocca.
Bloccaggio e sbloccaggio dello sportellino della porta di ricarica
Sbloccaggio del connettore di ricarica
1
2
12
1
2
1
2

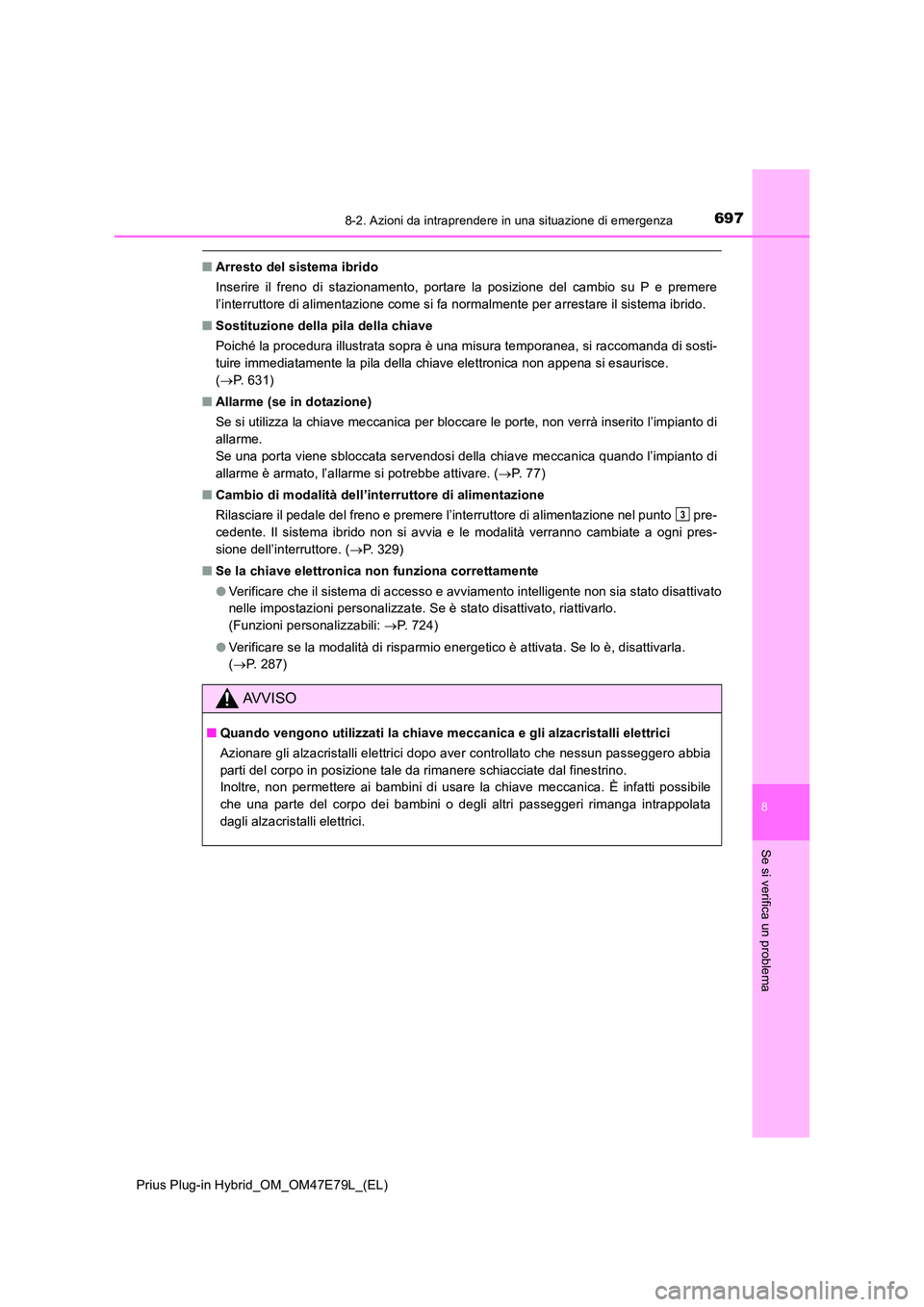

6978-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
8
Se si verifica un problema
QArresto del sistema ibrido
Inserire il freno di stazionamento, portare la posizione del cambio su P e premere
l’interruttore di alimentazione come si fa normalmente per arrestare il sistema ibrido.
Q Sostituzione della pila della chiave
Poiché la procedura illustrata sopra è una misura temporanea, si raccomanda di sosti-
tuire immediatamente la pila della chiave elettronica non appena si esaurisce.
( P. 6 3 1 )
Q Allarme (se in dotazione)
Se si utilizza la chiave meccanica per bloccare le porte, non verrà inserito l’impianto di
allarme.
Se una porta viene sbloccata servendosi della chiave meccanica quando l’impianto di
allarme è armato, l’allarme si potrebbe attivare. ( P. 7 7 )
Q Cambio di modalità dell’interruttore di alimentazione
Rilasciare il pedale del freno e premere l’interruttore di alimentazione nel punto pre-
cedente. Il sistema ibrido non si avvia e le modalità verranno cambiate a ogni pres-
sione dell’interruttore. ( P. 329)
Q Se la chiave elettronica non funziona correttamente
O Verificare che il sistema di accesso e avviamento intelligente non sia stato disattivato
nelle impostazioni personalizzate. Se è stato disattivato, riattivarlo.
(Funzioni personalizzabili: P. 724)
O Verificare se la modalità di risparmio energetico è attivata. Se lo è, disattivarla.
( P. 287)
AVVISO
QQuando vengono utilizzati la chiave meccanica e gli alzacristalli elettrici
Azionare gli alzacristalli elettrici dopo aver controllato che nessun passeggero abbia
parti del corpo in posizione tale da rimanere schiacciate dal finestrino.
Inoltre, non permettere ai bambini di usare la chiave meccanica. È infatti possibile
che una parte del corpo dei bambini o degli altri passeggeri rimanga intrappolata
dagli alzacristalli elettrici.
3

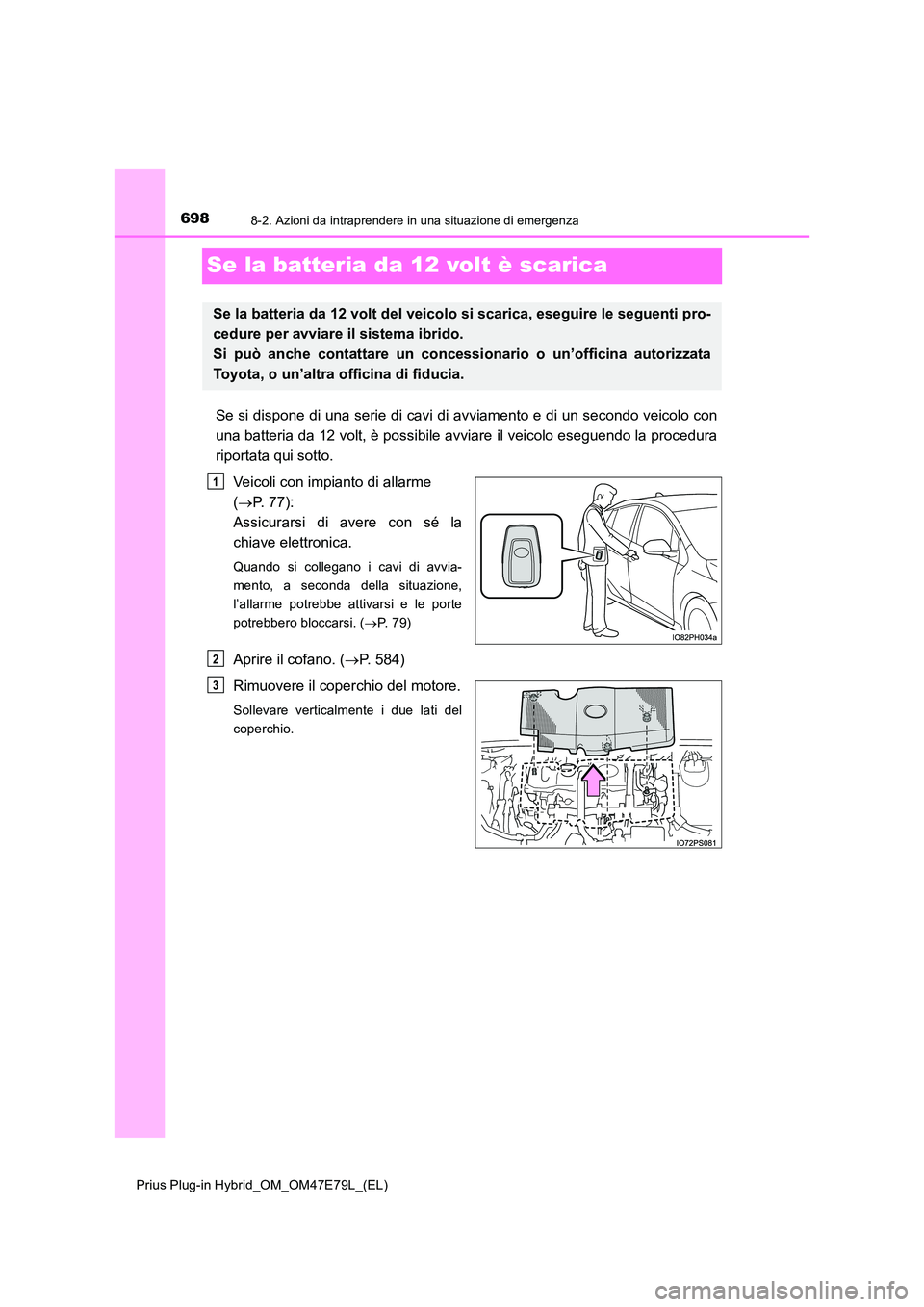

6988-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Se la batteria da 12 volt è scarica
Se si dispone di una serie di cavi di avviamento e di un secondo veicolo con
una batteria da 12 volt, è possibile avviare il veicolo eseguendo la procedura
riportata qui sotto.
Veicoli con impianto di allarme
( P. 77):
Assicurarsi di avere con sé la
chiave elettronica.
Quando si collegano i cavi di avvia-
mento, a seconda della situazione,
l’allarme potrebbe attivarsi e le porte
potrebbero bloccarsi. ( P. 7 9 )
Aprire il cofano. (P. 584)
Rimuovere il coperchio del motore.
Sollevare verticalmente i due lati del
coperchio.
Se la batteria da 12 volt del veicolo si scarica, eseguire le seguenti pro-
cedure per avviare il sistema ibrido.
Si può anche contattare un concessi onario o un’officina autorizzata
Toyota, o un’altra officina di fiducia.
1
2
3

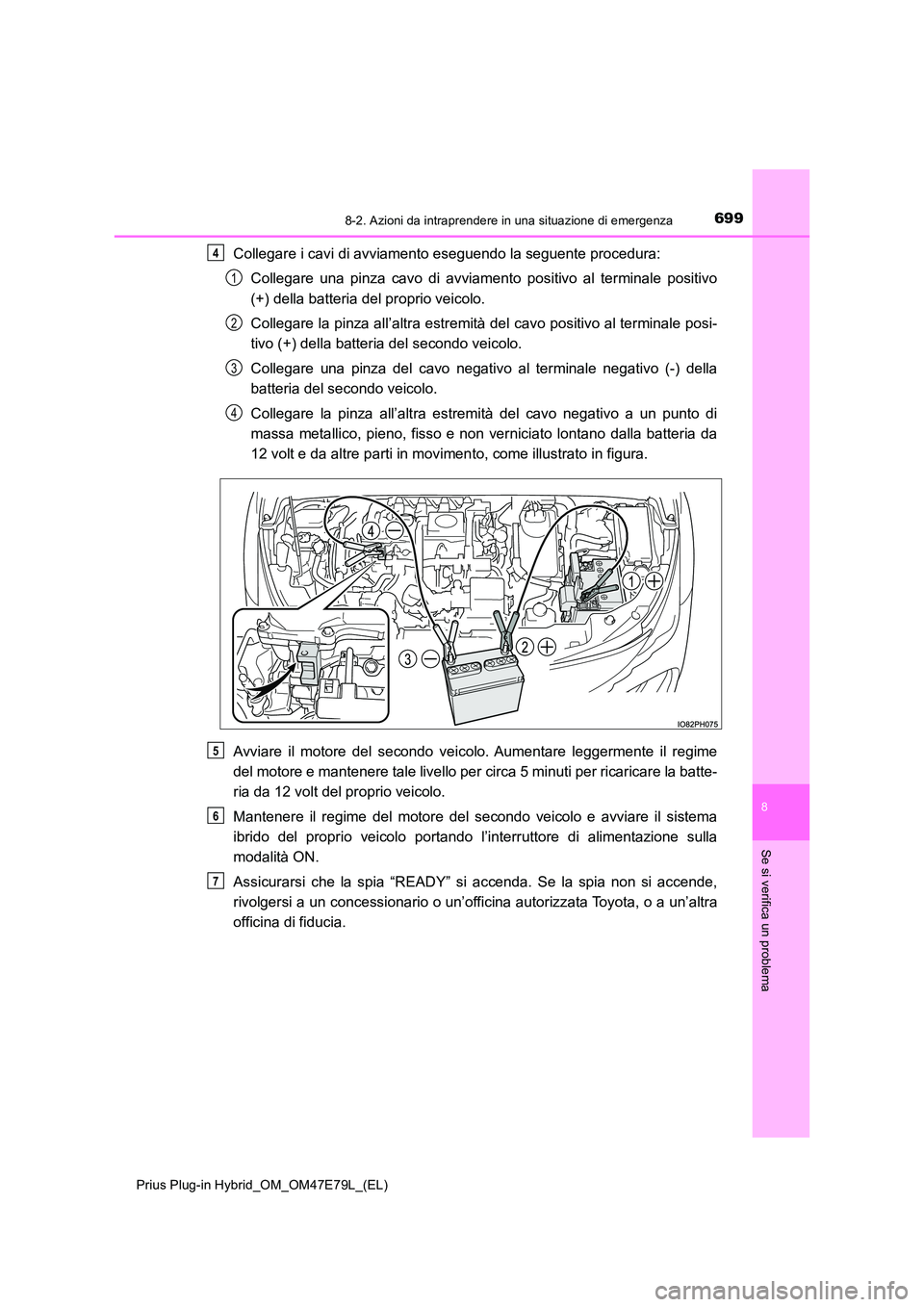

6998-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
8
Se si verifica un problema
Collegare i cavi di avviamento eseguendo la seguente procedura:
Collegare una pinza cavo di avviamento positivo al terminale positivo
(+) della batteria del proprio veicolo.
Collegare la pinza all’altra estremità del cavo positivo al terminale posi-
tivo (+) della batteria del secondo veicolo.
Collegare una pinza del cavo negativo al terminale negativo (-) della
batteria del secondo veicolo.
Collegare la pinza all’altra estremità del cavo negativo a un punto di
massa metallico, pieno, fisso e non verniciato lontano dalla batteria da
12 volt e da altre parti in movimento, come illustrato in figura.
Avviare il motore del secondo veicolo. Aumentare leggermente il regime
del motore e mantenere tale livello per circa 5 minuti per ricaricare la batte-
ria da 12 volt del proprio veicolo.
Mantenere il regime del motore del secondo veicolo e avviare il sistema
ibrido del proprio veicolo portando l’interruttore di alimentazione sulla
modalità ON.
Assicurarsi che la spia “READY” si accenda. Se la spia non si accende,
rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra
officina di fiducia.
4
1
2
3
4
5
6
7

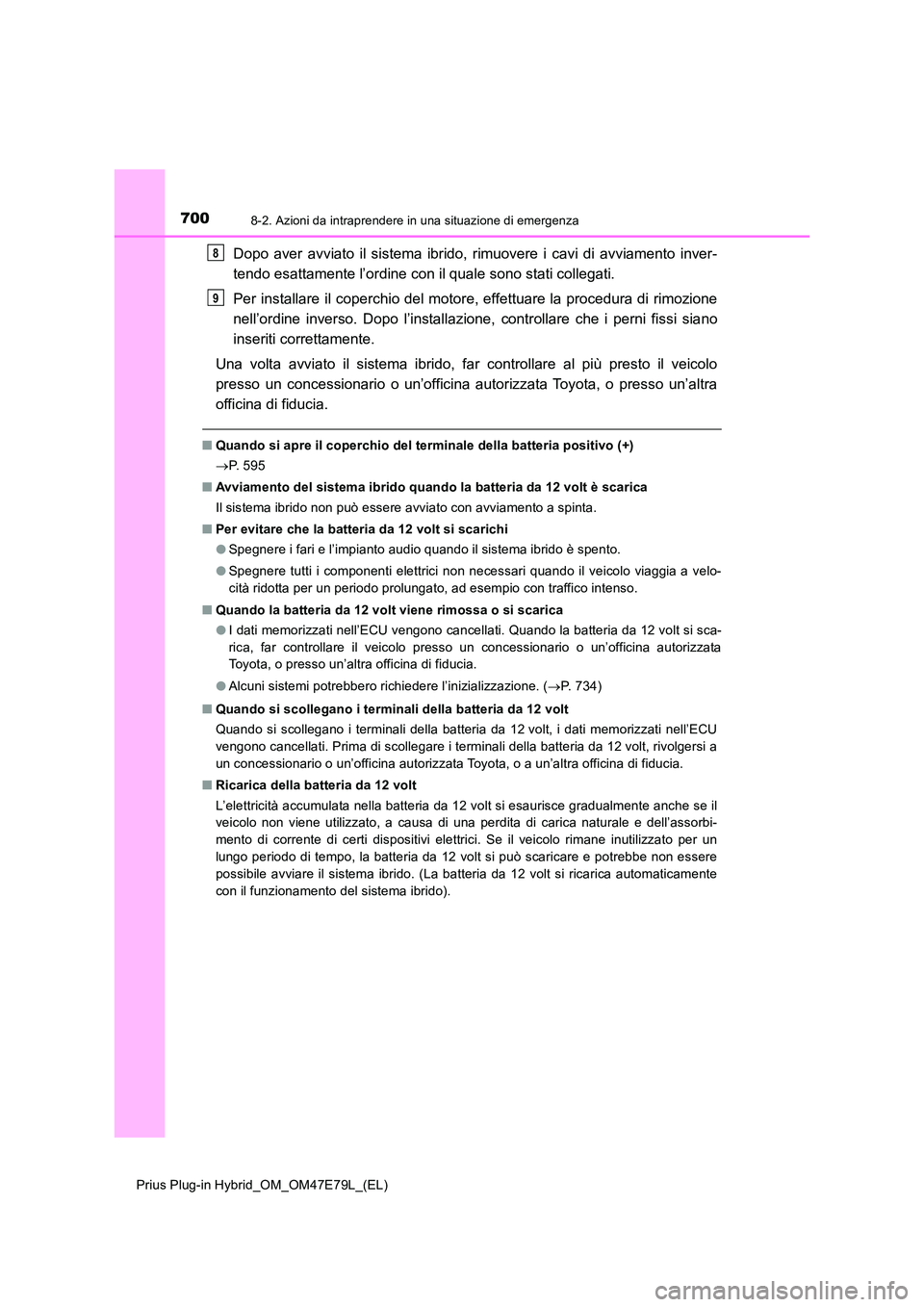

7008-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Dopo aver avviato il sistema ibrido, rimuovere i cavi di avviamento inver-
tendo esattamente l’ordine con il quale sono stati collegati.
Per installare il coperchio del motore, effettuare la procedura di rimozione
nell’ordine inverso. Dopo l’installazione, controllare che i perni fissi siano
inseriti correttamente.
Una volta avviato il sistema ibrido, far controllare al più presto il veicolo
presso un concessionario o un’officina autorizzata Toyota, o presso un’altra
officina di fiducia.
Q Quando si apre il coperchio del terminale della batteria positivo (+)
 P. 5 9 5
Q Avviamento del sistema ibrido quando la batteria da 12 volt è scarica
Il sistema ibrido non può essere avviato con avviamento a spinta.
Q Per evitare che la batteria da 12 volt si scarichi
O Spegnere i fari e l’impianto audio quando il sistema ibrido è spento.
O Spegnere tutti i componenti elettrici non necessari quando il veicolo viaggia a velo-
cità ridotta per un periodo prolungato, ad esempio con traffico intenso.
Q Quando la batteria da 12 volt viene rimossa o si scarica
O I dati memorizzati nell’ECU vengono cancellati. Quando la batteria da 12 volt si sca-
rica, far controllare il veicolo presso un concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
O Alcuni sistemi potrebbero richiedere l’inizializzazione. (P. 734)
Q Quando si scollegano i terminali della batteria da 12 volt
Quando si scollegano i terminali della batteria da 12 volt, i dati memorizzati nell’ECU
vengono cancellati. Prima di scollegare i terminali della batteria da 12 volt, rivolgersi a
un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
Q Ricarica della batteria da 12 volt
L’elettricità accumulata nella batteria da 12 volt si esaurisce gradualmente anche se il
veicolo non viene utilizzato, a causa di una perdita di carica naturale e dell’assorbi-
mento di corrente di certi dispositivi elettrici. Se il veicolo rimane inutilizzato per un
lungo periodo di tempo, la batteria da 12 volt si può scaricare e potrebbe non essere
possibile avviare il sistema ibrido. (La batteria da 12 volt si ricarica automaticamente
con il funzionamento del sistema ibrido).
8
9

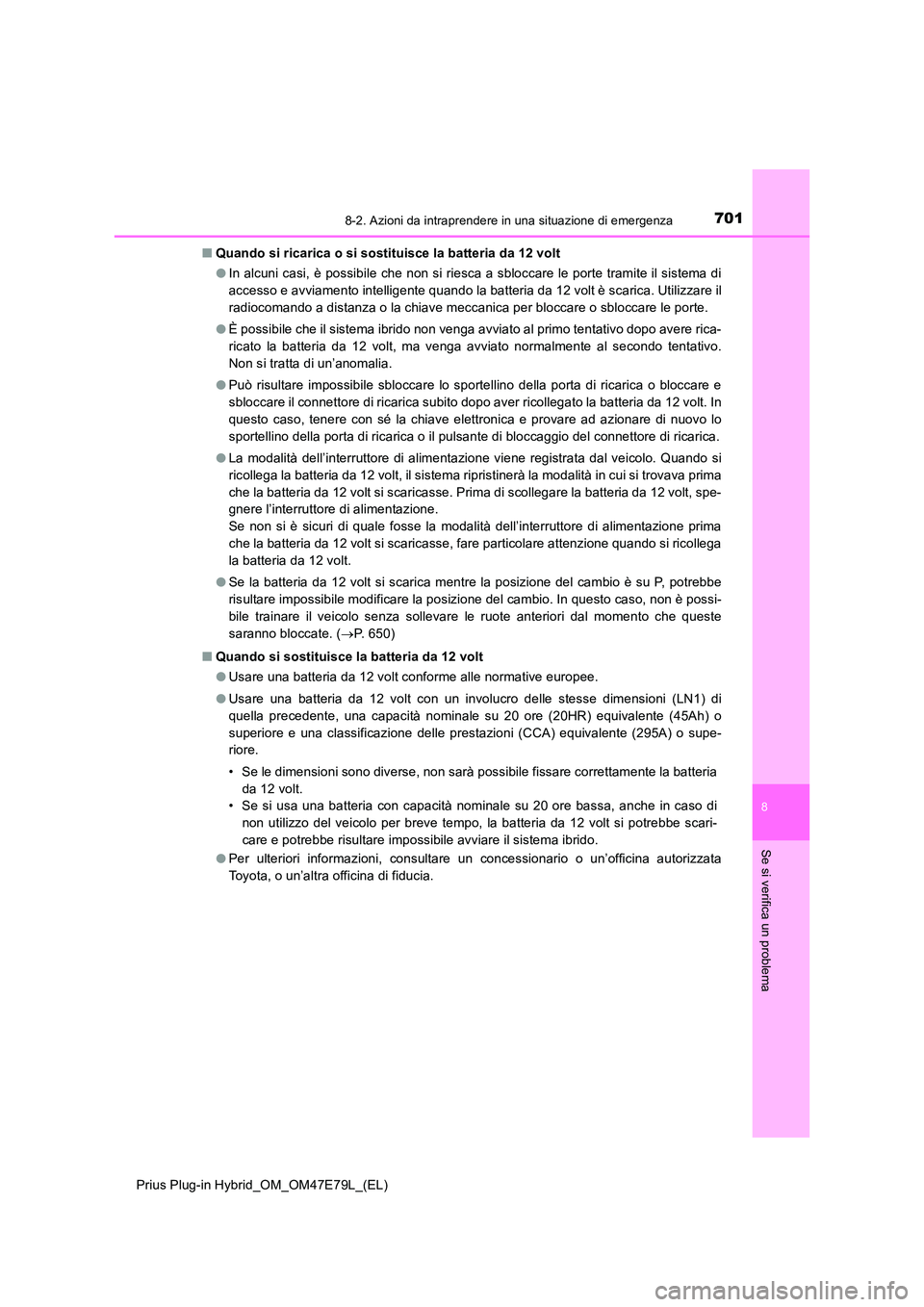

7018-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
8
Se si verifica un problema
QQuando si ricarica o si sostituisce la batteria da 12 volt
O In alcuni casi, è possibile che non si riesca a sbloccare le porte tramite il sistema di
accesso e avviamento intelligente quando la batteria da 12 volt è scarica. Utilizzare il
radiocomando a distanza o la chiave meccanica per bloccare o sbloccare le porte.
O È possibile che il sistema ibrido non venga avviato al primo tentativo dopo avere rica-
ricato la batteria da 12 volt, ma venga avviato normalmente al secondo tentativo.
Non si tratta di un’anomalia.
O Può risultare impossibile sbloccare lo sportellino della porta di ricarica o bloccare e
sbloccare il connettore di ricarica subito dopo aver ricollegato la batteria da 12 volt. In
questo caso, tenere con sé la chiave elettronica e provare ad azionare di nuovo lo
sportellino della porta di ricarica o il pulsante di bloccaggio del connettore di ricarica.
O La modalità dell’interruttore di alimentazione viene registrata dal veicolo. Quando si
ricollega la batteria da 12 volt, il sistema ripristinerà la modalità in cui si trovava prima
che la batteria da 12 volt si scaricasse. Prima di scollegare la batteria da 12 volt, spe-
gnere l’interruttore di alimentazione.
Se non si è sicuri di quale fosse la modalità dell’interruttore di alimentazione prima
che la batteria da 12 volt si scaricasse, fare particolare attenzione quando si ricollega
la batteria da 12 volt.
O Se la batteria da 12 volt si scarica mentre la posizione del cambio è su P, potrebbe
risultare impossibile modificare la posizione del cambio. In questo caso, non è possi-
bile trainare il veicolo senza sollevare le ruote anteriori dal momento che queste
saranno bloccate. ( P. 650)
Q Quando si sostituisce la batteria da 12 volt
O Usare una batteria da 12 volt conforme alle normative europee.
O Usare una batteria da 12 volt con un involucro delle stesse dimensioni (LN1) di
quella precedente, una capacità nominale su 20 ore (20HR) equivalente (45Ah) o
superiore e una classificazione delle prestazioni (CCA) equivalente (295A) o supe-
riore.
• Se le dimensioni sono diverse, non sarà possibile fissare correttamente la batteria
da 12 volt.
• Se si usa una batteria con capacità nominale su 20 ore bassa, anche in caso di
non utilizzo del veicolo per breve tempo, la batteria da 12 volt si potrebbe scari-
care e potrebbe risultare impossibile avviare il sistema ibrido.
O Per ulteriori informazioni, consultare un concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia.

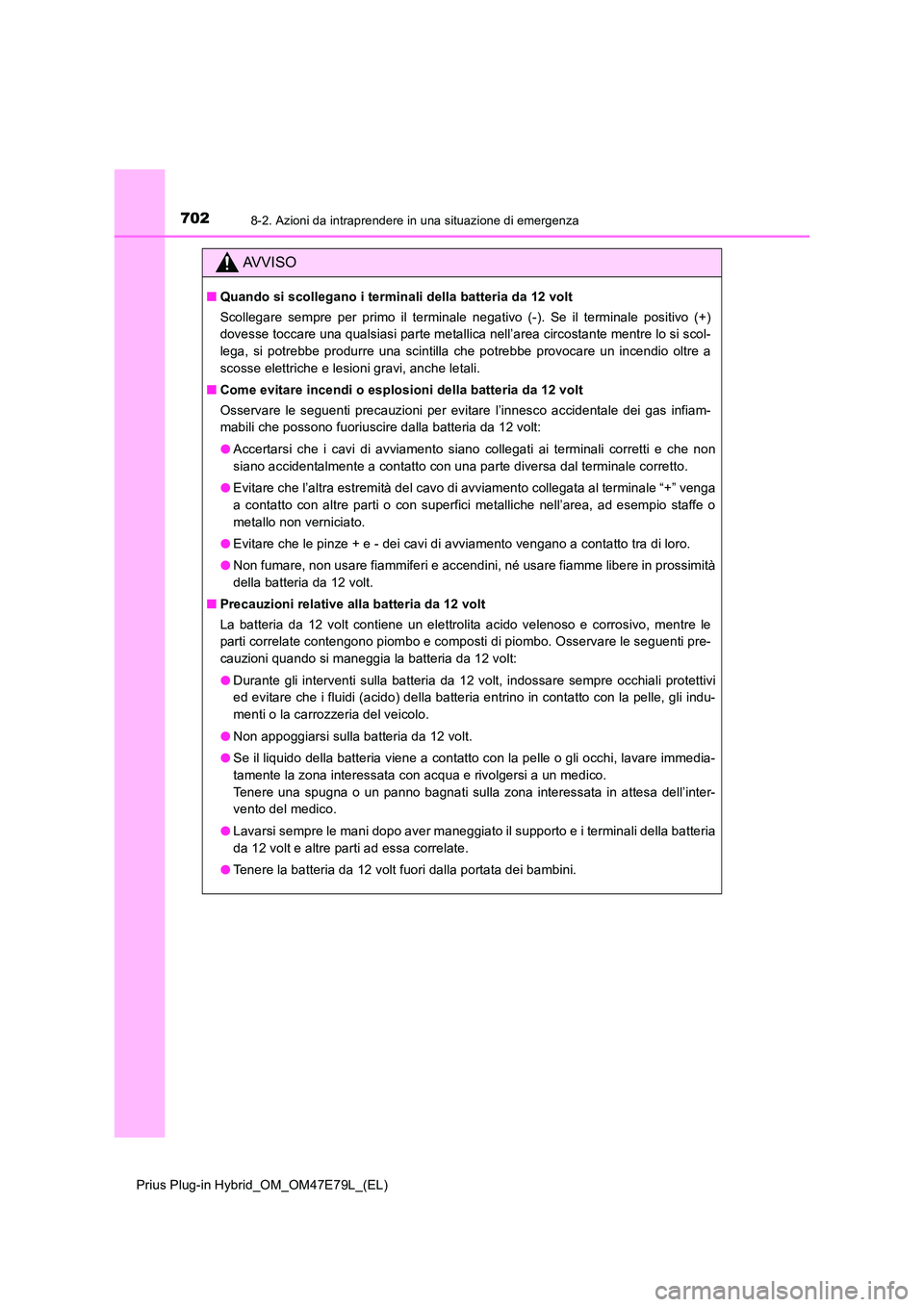

7028-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
AVVISO
QQuando si scollegano i terminali della batteria da 12 volt
Scollegare sempre per primo il terminale negativo (-). Se il terminale positivo (+)
dovesse toccare una qualsiasi parte metallica nell’area circostante mentre lo si scol-
lega, si potrebbe produrre una scintilla che potrebbe provocare un incendio oltre a
scosse elettriche e lesioni gravi, anche letali.
Q Come evitare incendi o esplosioni della batteria da 12 volt
Osservare le seguenti precauzioni per evitare l’innesco accidentale dei gas infiam-
mabili che possono fuoriuscire dalla batteria da 12 volt:
O Accertarsi che i cavi di avviamento siano collegati ai terminali corretti e che non
siano accidentalmente a contatto con una parte diversa dal terminale corretto.
O Evitare che l’altra estremità del cavo di avviamento collegata al terminale “+” venga
a contatto con altre parti o con superfici metalliche nell’area, ad esempio staffe o
metallo non verniciato.
O Evitare che le pinze + e - dei cavi di avviamento vengano a contatto tra di loro.
O Non fumare, non usare fiammiferi e accendini, né usare fiamme libere in prossimità
della batteria da 12 volt.
Q Precauzioni relative alla batteria da 12 volt
La batteria da 12 volt contiene un elettrolita acido velenoso e corrosivo, mentre le
parti correlate contengono piombo e composti di piombo. Osservare le seguenti pre-
cauzioni quando si maneggia la batteria da 12 volt:
O Durante gli interventi sulla batteria da 12 volt, indossare sempre occhiali protettivi
ed evitare che i fluidi (acido) della batteria entrino in contatto con la pelle, gli indu-
menti o la carrozzeria del veicolo.
O Non appoggiarsi sulla batteria da 12 volt.
O Se il liquido della batteria viene a contatto con la pelle o gli occhi, lavare immedia-
tamente la zona interessata con acqua e rivolgersi a un medico.
Tenere una spugna o un panno bagnati sulla zona interessata in attesa dell’inter-
vento del medico.
O Lavarsi sempre le mani dopo aver maneggiato il supporto e i terminali della batteria
da 12 volt e altre parti ad essa correlate.
O Tenere la batteria da 12 volt fuori dalla portata dei bambini.
