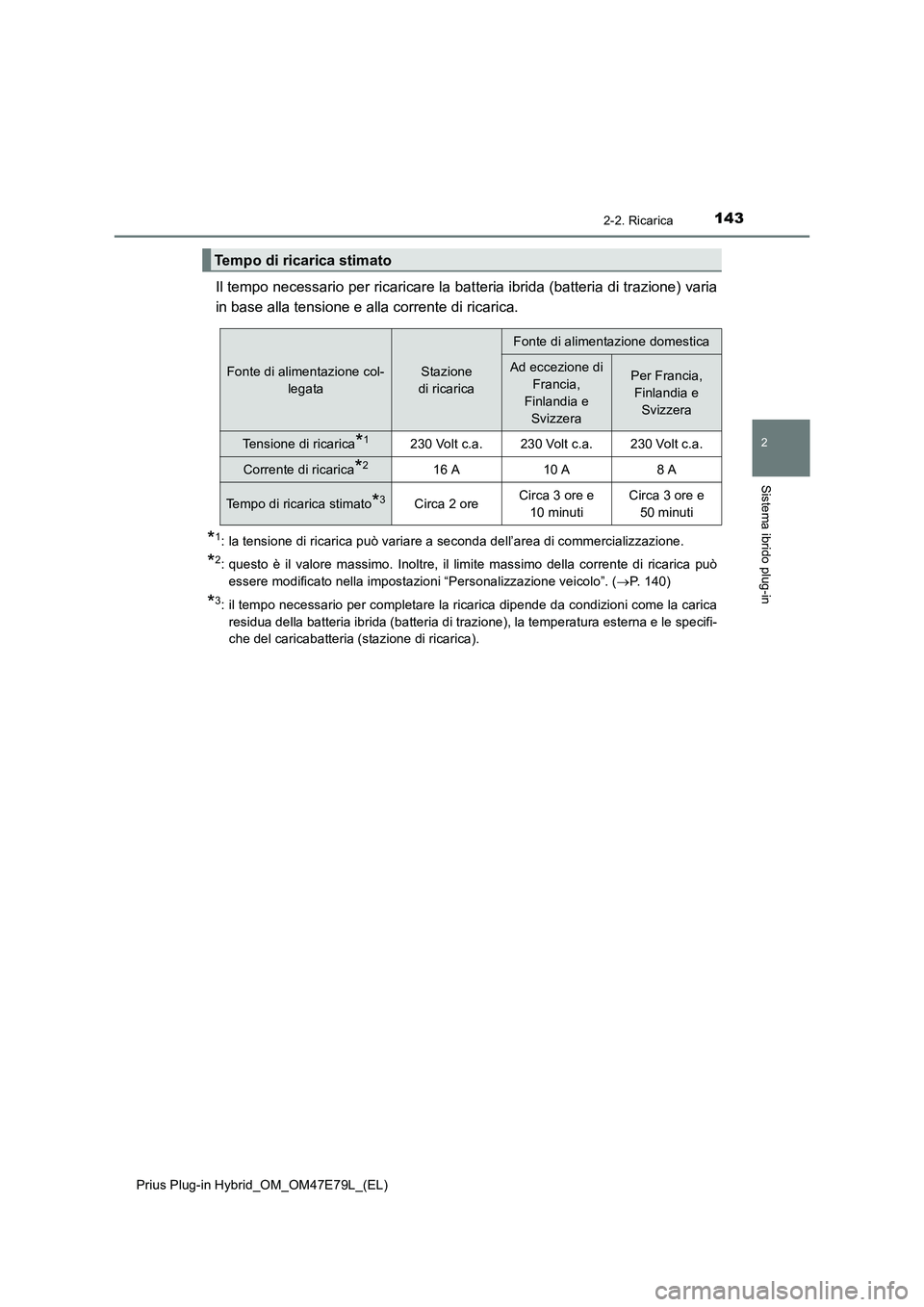

2022 TOYOTA PRIUS PLUG-IN HYBRID Manuale duso (in Italian)

1432-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Il tempo necessario per ricaricare la batteria ibrida (batteria di trazione) varia
in base alla tensione e alla corrente di ricarica.
*1: la tensione di ricarica può variare a seconda dell’area di commercializzazione.
*2: questo è il valore massimo. Inoltre, il limite massimo della corrente di ricarica può
essere modificato nella impostazioni “Personalizzazione veicolo”. (P. 140)
*3: il tempo necessario per completare la ricarica dipende da condizioni come la carica
residua della batteria ibrida (batteria di trazione), la temperatura esterna e le specifi-
che del caricabatteria (stazione di ricarica).
Tempo di ricarica stimato
Fonte di alimentazione col-
legataStazione
di ricarica
Fonte di alimentazione domestica
Ad eccezione di
Francia,
Finlandia e
SvizzeraPer Francia,
Finlandia e
Svizzera
Tensione di ricarica*1230 Volt c.a.230 Volt c.a.230 Volt c.a.
Corrente di ricarica*216 A10 A8A
Tempo di ricarica stimato*3Circa 2 oreCirca 3 ore e
10 minutiCirca 3 ore e
50 minuti

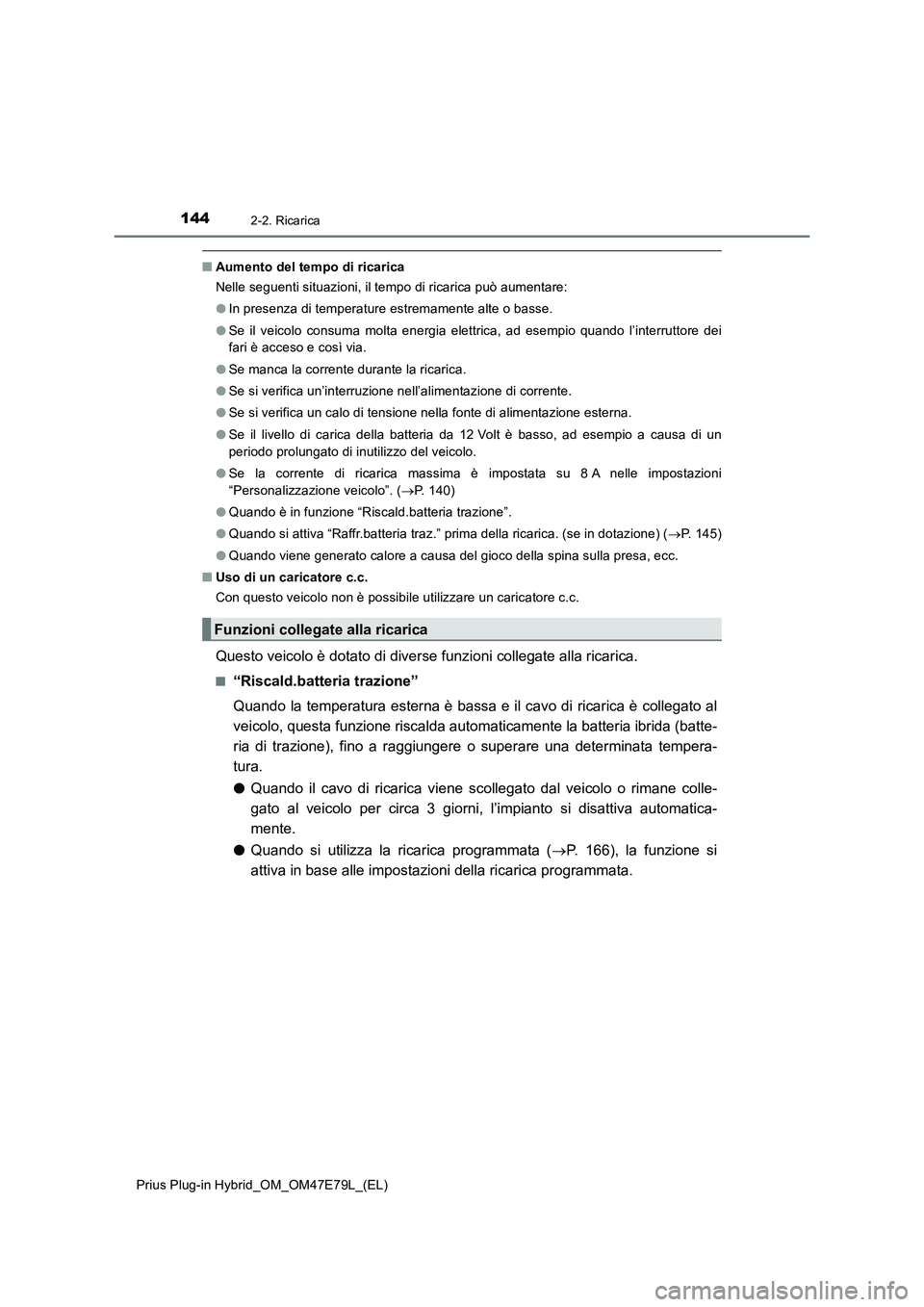

1442-2. Ricarica
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
QAumento del tempo di ricarica
Nelle seguenti situazioni, il tempo di ricarica può aumentare:
OIn presenza di temperature estremamente alte o basse.
OSe il veicolo consuma molta energia elettrica, ad esempio quando l’interruttore dei
fari è acceso e così via.
OSe manca la corrente durante la ricarica.
OSe si verifica un’interruzione nell’alimentazione di corrente.
OSe si verifica un calo di tensione nella fonte di alimentazione esterna.
OSe il livello di carica della batteria da 12 Volt è basso, ad esempio a causa di un
periodo prolungato di inutilizzo del veicolo.
OSe la corrente di ricarica massima è impostata su 8 A nelle impostazioni
“Personalizzazione veicolo”. (P. 140)
OQuando è in funzione “Riscald.batteria trazione”.
OQuando si attiva “Raffr.batteria traz.” prima della ricarica. (se in dotazione) (P. 145)
OQuando viene generato calore a causa del gioco della spina sulla presa, ecc.
QUso di un caricatore c.c.
Con questo veicolo non è possibile utilizzare un caricatore c.c.
Questo veicolo è dotato di diverse funzioni collegate alla ricarica.
Q“Riscald.batteria trazione”
Quando la temperatura esterna è bassa e il cavo di ricarica è collegato al
veicolo, questa funzione riscalda automaticamente la batteria ibrida (batte-
ria di trazione), fino a raggiungere o superare una determinata tempera-
tura.
OQuando il cavo di ricarica viene scollegato dal veicolo o rimane colle-
gato al veicolo per circa 3 giorni, l’impianto si disattiva automatica-
mente.
OQuando si utilizza la ricarica programmata (P. 166), la funzione si
attiva in base alle impostazioni della ricarica programmata.
Funzioni collegate alla ricarica

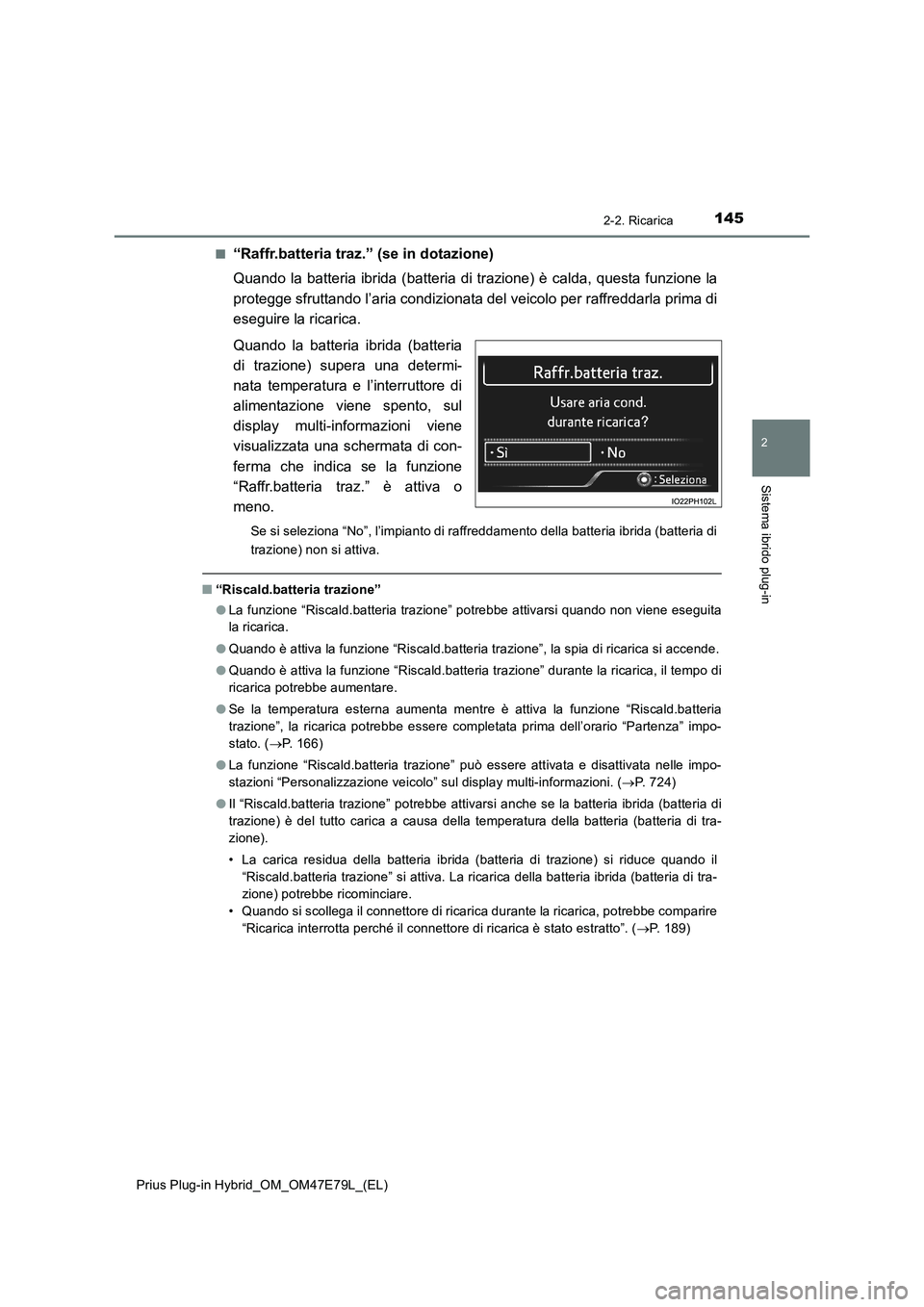

1452-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47E79L_(EL)Q
“Raffr.batteria traz.” (se in dotazione)
Quando la batteria ibrida (batteria di trazione) è calda, questa funzione la
protegge sfruttando l’aria condizionata del veicolo per raffreddarla prima di
eseguire la ricarica.
Quando la batteria ibrida (batteria
di trazione) supera una determi-
nata temperatura e l’interruttore di
alimentazione viene spento, sul
display multi-informazioni viene
visualizzata una schermata di con-
ferma che indica se la funzione
“Raffr.batteria traz.” è attiva o
meno.
Se si seleziona “No”, l’impianto di raffreddamento della batteria ibrida (batteria di
trazione) non si attiva.
Q“Riscald.batteria trazione”
OLa funzione “Riscald.batteria trazione” potrebbe attivarsi quando non viene eseguita
la ricarica.
OQuando è attiva la funzione “Riscald.batteria trazione”, la spia di ricarica si accende.
OQuando è attiva la funzione “Riscald.batteria trazione” durante la ricarica, il tempo di
ricarica potrebbe aumentare.
OSe la temperatura esterna aumenta mentre è attiva la funzione “Riscald.batteria
trazione”, la ricarica potrebbe essere completata prima dell’orario “Partenza” impo-
stato. (P. 166)
OLa funzione “Riscald.batteria trazione” può essere attivata e disattivata nelle impo-
stazioni “Personalizzazione veicolo” sul display multi-informazioni. (P. 7 2 4 )
OIl “Riscald.batteria trazione” potrebbe attivarsi anche se la batteria ibrida (batteria di
trazione) è del tutto carica a causa della temperatura della batteria (batteria di tra-
zione).
• La carica residua della batteria ibrida (batteria di trazione) si riduce quando il
“Riscald.batteria trazione” si attiva. La ricarica della batteria ibrida (batteria di tra-
zione) potrebbe ricominciare.
• Quando si scollega il connettore di ricarica durante la ricarica, potrebbe comparire
“Ricarica interrotta perché il connettore di ricarica è stato estratto”. (P. 189)

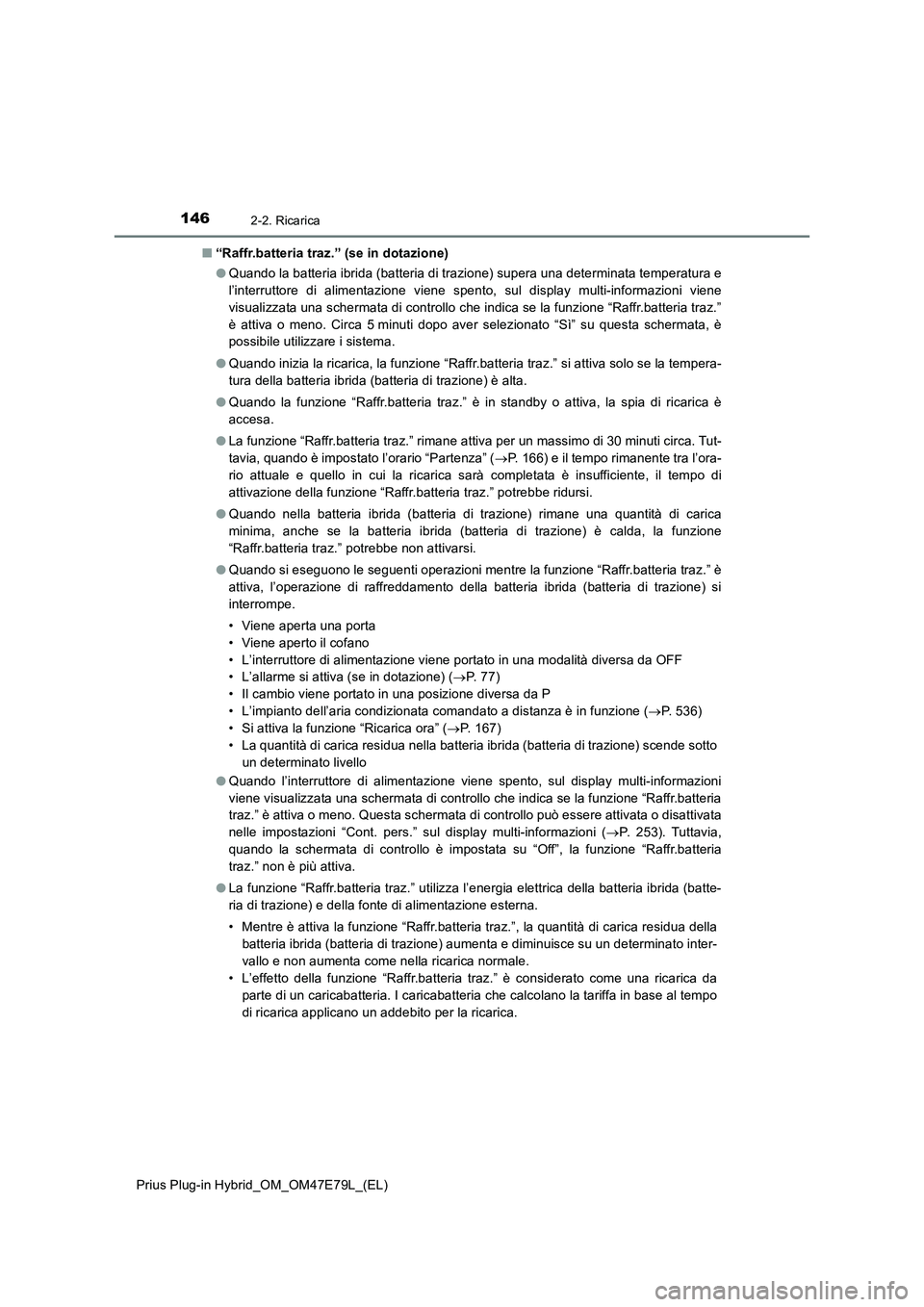

1462-2. Ricarica
Prius Plug-in Hybrid_OM_OM47E79L_(EL)Q“Raffr.batteria traz.” (se in dotazione)
OQuando la batteria ibrida (batteria di trazione) supera una determinata temperatura e
l’interruttore di alimentazione viene spento, sul display multi-informazioni viene
visualizzata una schermata di controllo che indica se la funzione “Raffr.batteria traz.”
è attiva o meno. Circa 5 minuti dopo aver selezionato “Sì” su questa schermata, è
possibile utilizzare i sistema.
OQuando inizia la ricarica, la funzione “Raffr.batteria traz.” si attiva solo se la tempera-
tura della batteria ibrida (batteria di trazione) è alta.
OQuando la funzione “Raffr.batteria traz.” è in standby o attiva, la spia di ricarica è
accesa.
OLa funzione “Raffr.batteria traz.” rimane attiva per un massimo di 30 minuti circa. Tut-
tavia, quando è impostato l’orario “Partenza” (P. 166) e il tempo rimanente tra l’ora-
rio attuale e quello in cui la ricarica sarà completata è insufficiente, il tempo di
attivazione della funzione “Raffr.batteria traz.” potrebbe ridursi.
OQuando nella batteria ibrida (batteria di trazione) rimane una quantità di carica
minima, anche se la batteria ibrida (batteria di trazione) è calda, la funzione
“Raffr.batteria traz.” potrebbe non attivarsi.
OQuando si eseguono le seguenti operazioni mentre la funzione “Raffr.batteria traz.” è
attiva, l’operazione di raffreddamento della batteria ibrida (batteria di trazione) si
interrompe.
• Viene aperta una porta
• Viene aperto il cofano
• L’interruttore di alimentazione viene portato in una modalità diversa da OFF
• L’allarme si attiva (se in dotazione) (P. 7 7 )
• Il cambio viene portato in una posizione diversa da P
• L’impianto dell’aria condizionata comandato a distanza è in funzione (P. 536)
• Si attiva la funzione “Ricarica ora” (P. 167)
• La quantità di carica residua nella batteria ibrida (batteria di trazione) scende sotto
un determinato livello
OQuando l’interruttore di alimentazione viene spento, sul display multi-informazioni
viene visualizzata una schermata di controllo che indica se la funzione “Raffr.batteria
traz.” è attiva o meno. Questa schermata di controllo può essere attivata o disattivata
nelle impostazioni “Cont. pers.” sul display multi-informazioni (P. 253). Tuttavia,
quando la schermata di controllo è impostata su “Off”, la funzione “Raffr.batteria
traz.” non è più attiva.
OLa funzione “Raffr.batteria traz.” utilizza l’energia elettrica della batteria ibrida (batte-
ria di trazione) e della fonte di alimentazione esterna.
• Mentre è attiva la funzione “Raffr.batteria traz.”, la quantità di carica residua della
batteria ibrida (batteria di trazione) aumenta e diminuisce su un determinato inter-
vallo e non aumenta come nella ricarica normale.
• L’effetto della funzione “Raffr.batteria traz.” è considerato come una ricarica da
parte di un caricabatteria. I caricabatteria che calcolano la tariffa in base al tempo
di ricarica applicano un addebito per la ricarica.

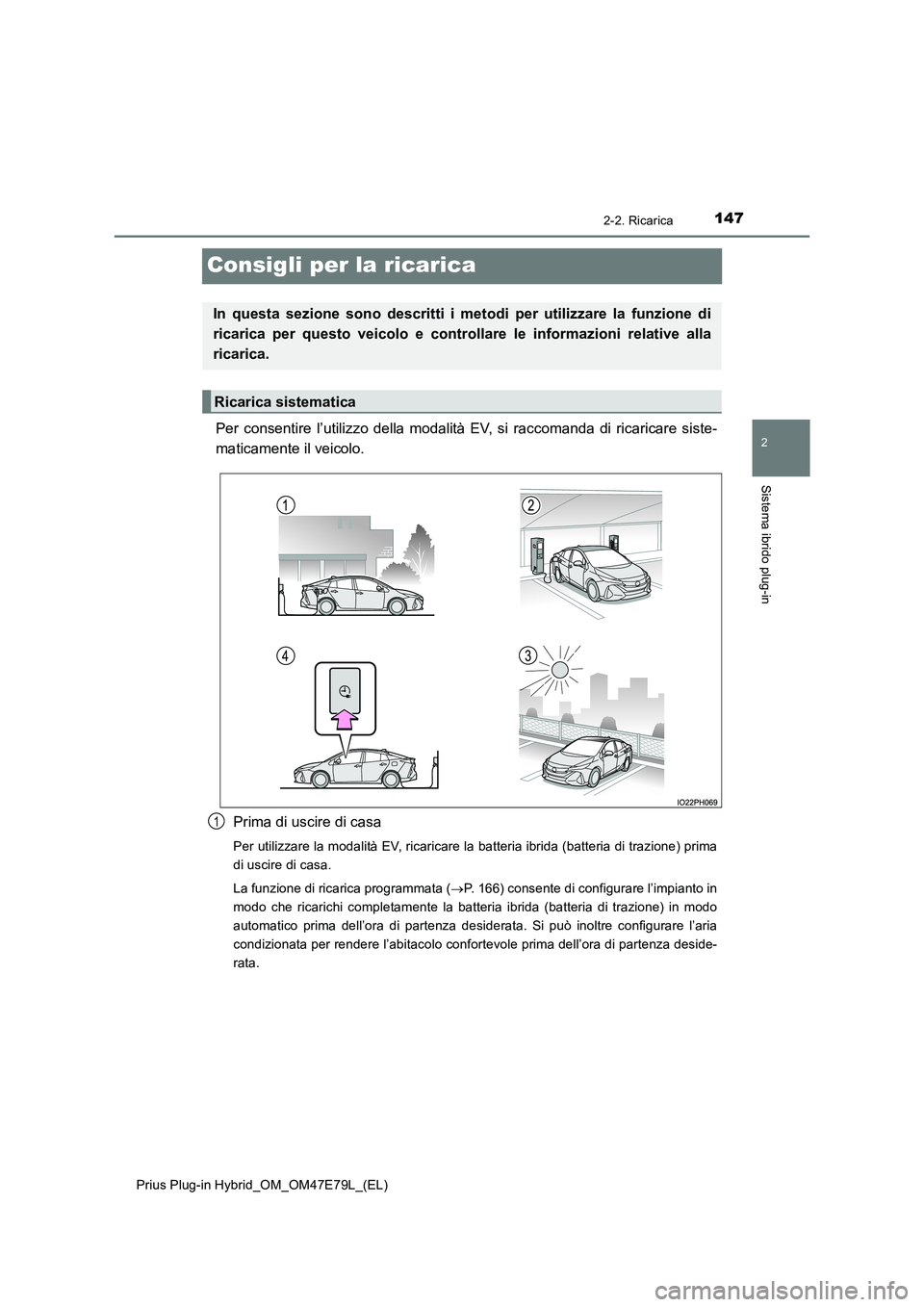

147
2
2-2. Ricarica
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Consigli per la ricarica
Per consentire l’utilizzo della modalità EV, si raccomanda di ricaricare siste-
maticamente il veicolo.
Prima di uscire di casa
Per utilizzare la modalità EV, ricaricare la batteria ibrida (batteria di trazione) prima
di uscire di casa.
La funzione di ricarica programmata ( P. 166) consente di configurare l’impianto in
modo che ricarichi completamente la batteria ibrida (batteria di trazione) in modo
automatico prima dell’ora di partenza desiderata. Si può inoltre configurare l’aria
condizionata per rendere l’abitacolo confortevole prima dell’ora di partenza deside-
rata.
In questa sezione sono descritti i metodi per utilizzare la funzione di
ricarica per questo veicolo e controll are le informazioni relative alla
ricarica.
Ricarica sistematica
1

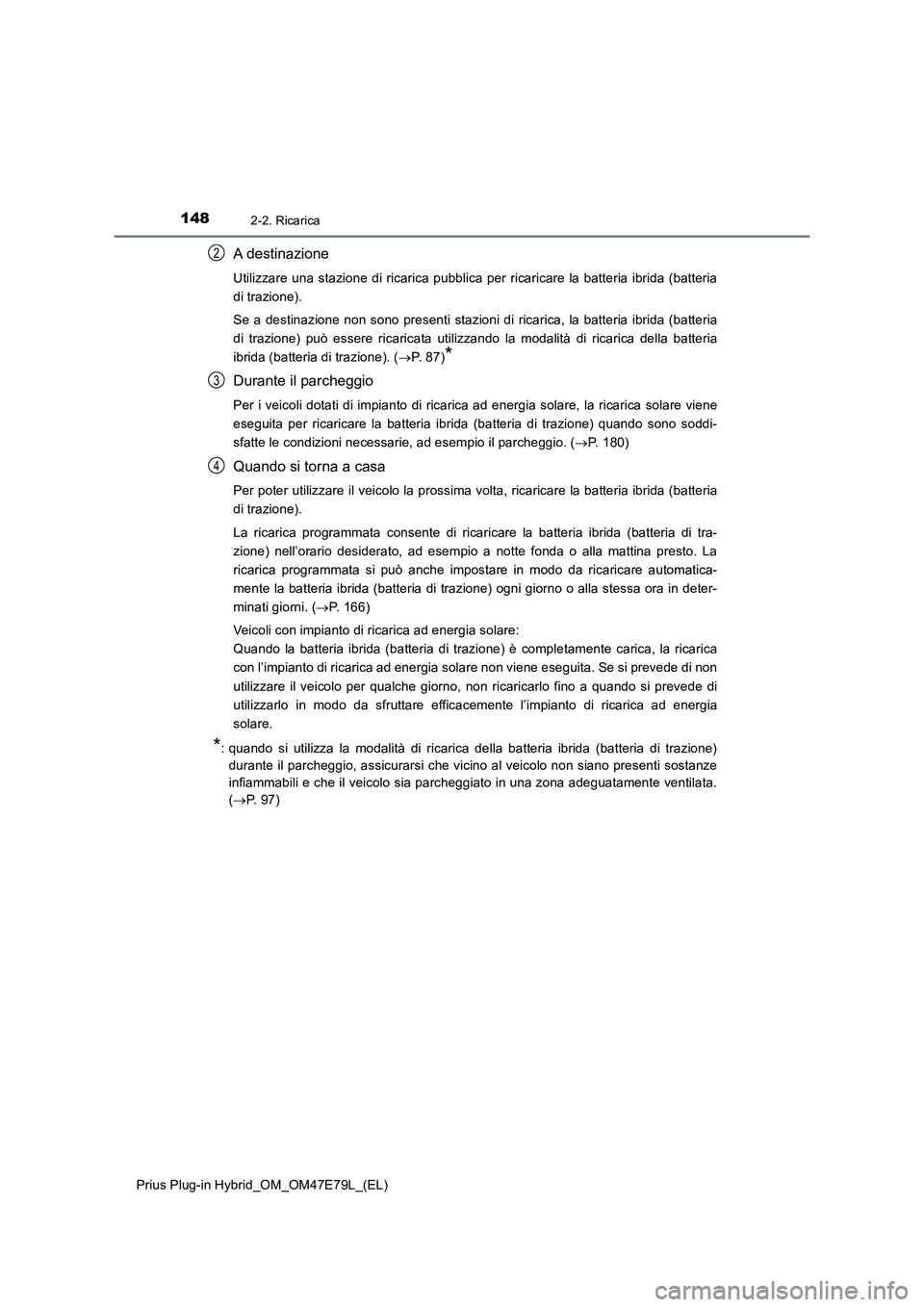

1482-2. Ricarica
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
A destinazione
Utilizzare una stazione di ricarica pubblica per ricaricare la batteria ibrida (batteria
di trazione).
Se a destinazione non sono presenti stazioni di ricarica, la batteria ibrida (batteria
di trazione) può essere ricaricata utilizzando la modalità di ricarica della batteria
ibrida (batteria di trazione). (P. 8 7 )
*
Durante il parcheggio
Per i veicoli dotati di impianto di ricarica ad energia solare, la ricarica solare viene
eseguita per ricaricare la batteria ibrida (batteria di trazione) quando sono soddi-
sfatte le condizioni necessarie, ad esempio il parcheggio. (P. 180)
Quando si torna a casa
Per poter utilizzare il veicolo la prossima volta, ricaricare la batteria ibrida (batteria
di trazione).
La ricarica programmata consente di ricaricare la batteria ibrida (batteria di tra-
zione) nell’orario desiderato, ad esempio a notte fonda o alla mattina presto. La
ricarica programmata si può anche impostare in modo da ricaricare automatica-
mente la batteria ibrida (batteria di trazione) ogni giorno o alla stessa ora in deter-
minati giorni. (P. 166)
Veicoli con impianto di ricarica ad energia solare:
Quando la batteria ibrida (batteria di trazione) è completamente carica, la ricarica
con l’impianto di ricarica ad energia solare non viene eseguita. Se si prevede di non
utilizzare il veicolo per qualche giorno, non ricaricarlo fino a quando si prevede di
utilizzarlo in modo da sfruttare efficacemente l’impianto di ricarica ad energia
solare.
*: quando si utilizza la modalità di ricarica della batteria ibrida (batteria di trazione)
durante il parcheggio, assicurarsi che vicino al veicolo non siano presenti sostanze
infiammabili e che il veicolo sia parcheggiato in una zona adeguatamente ventilata.
(P. 9 7 )
2
3
4

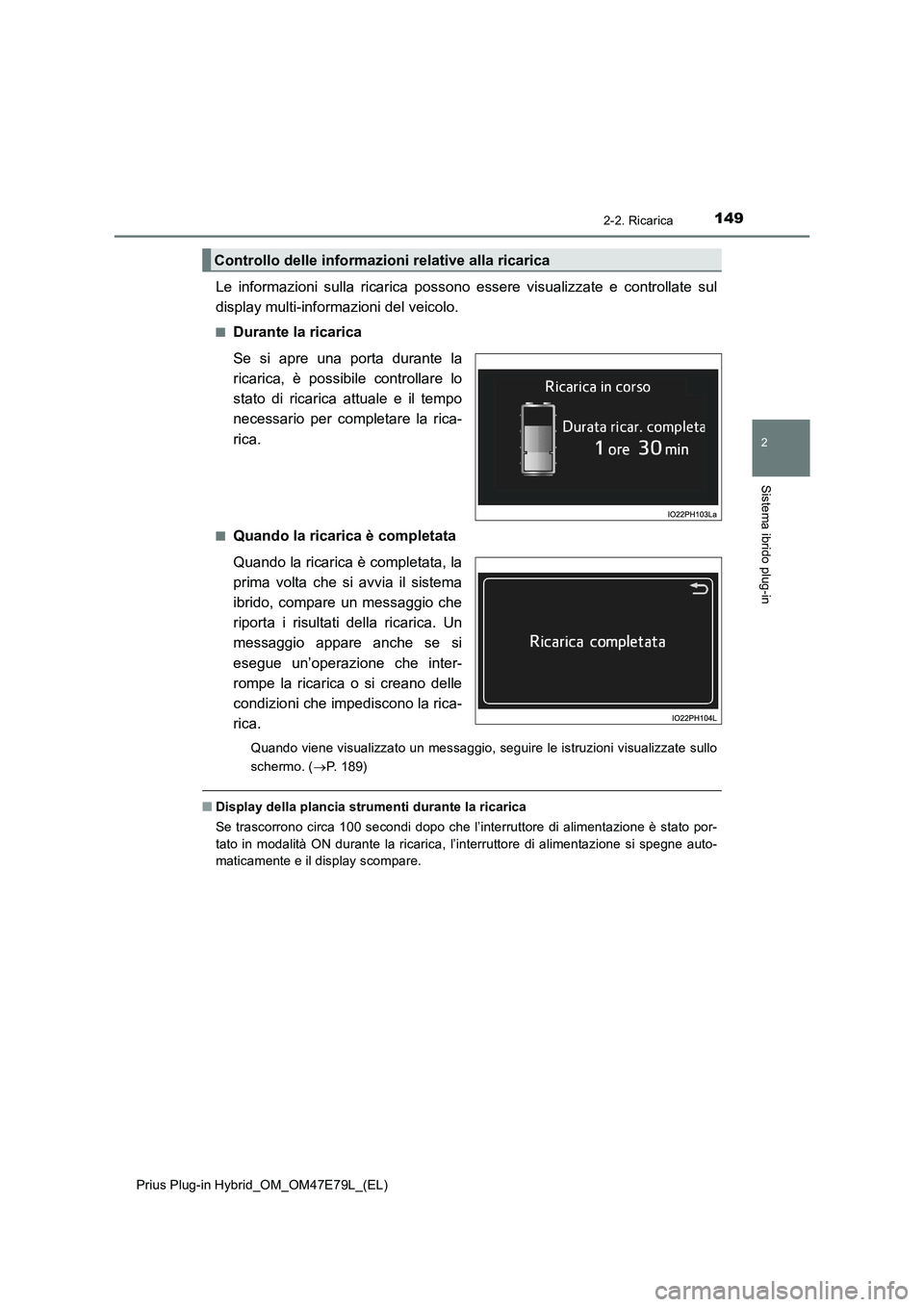

1492-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Le informazioni sulla ricarica possono essere visualizzate e controllate sul
display multi-informazioni del veicolo.
QDurante la ricarica
Se si apre una porta durante la
ricarica, è possibile controllare lo
stato di ricarica attuale e il tempo
necessario per completare la rica-
rica.
QQuando la ricarica è completata
Quando la ricarica è completata, la
prima volta che si avvia il sistema
ibrido, compare un messaggio che
riporta i risultati della ricarica. Un
messaggio appare anche se si
esegue un’operazione che inter-
rompe la ricarica o si creano delle
condizioni che impediscono la rica-
rica.
Quando viene visualizzato un messaggio, seguire le istruzioni visualizzate sullo
schermo. (P. 1 8 9 )
QDisplay della plancia strumenti durante la ricarica
Se trascorrono circa 100 secondi dopo che l’interruttore di alimentazione è stato por-
tato in modalità ON durante la ricarica, l’interruttore di alimentazione si spegne auto-
maticamente e il display scompare.
Controllo delle informazioni relative alla ricarica

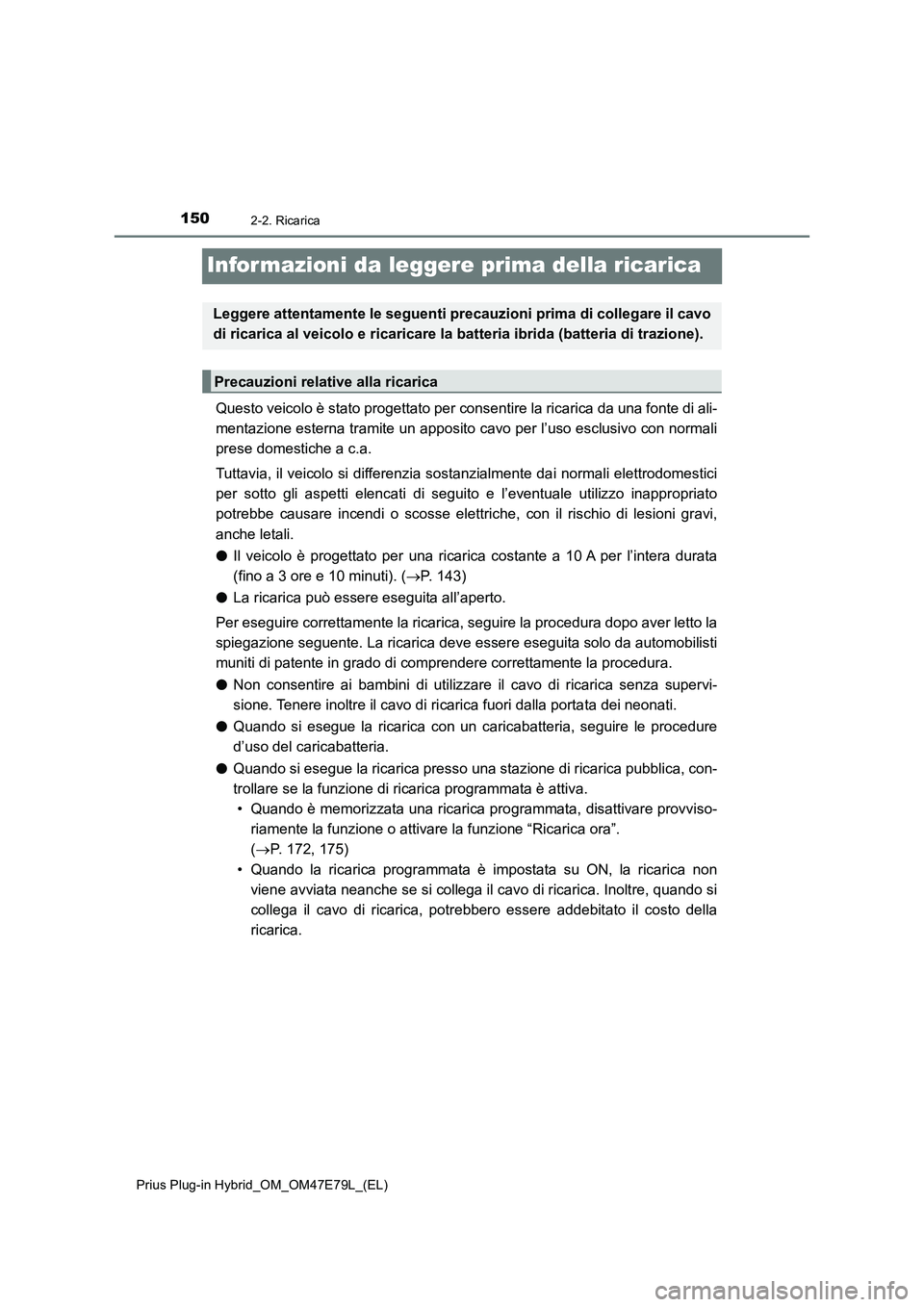

1502-2. Ricarica
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Informazioni da leggere prima della ricarica
Questo veicolo è stato progettato per consentire la ricarica da una fonte di ali-
mentazione esterna tramite un apposito cavo per l’uso esclusivo con normali
prese domestiche a c.a.
Tuttavia, il veicolo si differenzia sostanzialmente dai normali elettrodomestici
per sotto gli aspetti elencati di seguito e l’eventuale utilizzo inappropriato
potrebbe causare incendi o scosse elettriche, con il rischio di lesioni gravi,
anche letali.
OIl veicolo è progettato per una ricarica costante a 10 A per l’intera durata
(fino a 3 ore e 10 minuti). (P. 143)
OLa ricarica può essere eseguita all’aperto.
Per eseguire correttamente la ricarica, seguire la procedura dopo aver letto la
spiegazione seguente. La ricarica deve essere eseguita solo da automobilisti
muniti di patente in grado di comprendere correttamente la procedura.
ONon consentire ai bambini di utilizzare il cavo di ricarica senza supervi-
sione. Tenere inoltre il cavo di ricarica fuori dalla portata dei neonati.
OQuando si esegue la ricarica con un caricabatteria, seguire le procedure
d’uso del caricabatteria.
OQuando si esegue la ricarica presso una stazione di ricarica pubblica, con-
trollare se la funzione di ricarica programmata è attiva.
• Quando è memorizzata una ricarica programmata, disattivare provviso-
riamente la funzione o attivare la funzione “Ricarica ora”.
(P. 172, 175)
• Quando la ricarica programmata è impostata su ON, la ricarica non
viene avviata neanche se si collega il cavo di ricarica. Inoltre, quando si
collega il cavo di ricarica, potrebbero essere addebitato il costo della
ricarica.
Leggere attentamente le seguenti precauzioni prima di collegare il cavo
di ricarica al veicolo e ricaricare la batteria ibrida (batteria di trazione).
Precauzioni relative alla ricarica
