1912-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Se viene visualizzato “Ricarica terminata. Carica batteria limitata a causa di alta
temperatura batteria”
La ricarica è stata interrotta per
proteggere la batteria ibrida
(batteria di trazione) poiché è
rimasta calda per un determi-
nato periodo di tempo.Lasciare raffreddare la batteria ibrida (batteria di
trazione) ed eseguire nuovamente la ricarica se
non è stata raggiunta la quantità di ricarica desi-
derata.
Se viene visualizzato “Ricarica interrotta Controllare sorgente di ricarica” (1)
Problema di alimentazione dalla
fonte di alimentazione esterna
Controllare i punti seguenti.
• La spina non è scollegata
• L’interruttore remoto non è spento
• La spia di alimentazione del CCID (dispositivo
interruzione circuito di ricarica) è accesa
• L’interruttore automatico non è scattato
Se non si riscontra nessuno dei problemi sopra
indicati, la presa dell’edificio potrebbe avere un
problema. Rivolgersi a un elettricista e far ese-
guire un’ispezione. (Contattare il gestore della
stazione di ricarica in caso di anomalie di funzio-
namento).
Se non si riesce a eseguire la ricarica neanche
se non si riscontrano problemi tra fonte di alimen-
tazione e veicolo, potrebbe essere presente
un’anomalia nell’impianto. Far controllare il vei-
colo presso un concessionario o un’officina auto-
rizzata Toyota, o presso un’altra officina di
fiducia.
Inoltre, se la spia di segnalazione errore del
CCID (dispositivo interruzione circuito di ricarica)
lampeggia, potrebbe essere presente una
dispersione elettrica. Rivolgersi a un concessio-
nario o un’officina autorizzata Toyota, o a un’altra
officina di fiducia.
Causa probabileProcedura correttiva

1922-2. Ricarica
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Se viene visualizzato “Ricarica interrotta Controllare sorgente di ricarica” (1)
Il caricabatteria ha interrotto la
ricarica
• A seconda delle specifiche del caricabatteria,
la ricarica potrebbe essere annullata poiché
l’alimentazione si è interrotta. Vedere le istru-
zioni del caricabatteria.
• Quando la ricarica viene interrotta mentre si
usa il caricabatteria
• Sistema con funzione di ricarica program-
mata
• Sistema non compatibile con la funzione di
ricarica programmata del veicolo
• Verificare se è possibile eseguire la ricarica
con il cavo di ricarica in dotazione con il vei-
colo.
Se non si riesce a eseguire la ricarica neanche
con il cavo di ricarica originale, contattare un
concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia.
Se viene visualizzato “Ricarica interrotta Controllare sorgente di ricarica” (2)
Il caricabatteria non è compati-
bile con il veicoloVerificare se è possibile eseguire la ricarica con il
cavo di ricarica in dotazione con il veicolo.
Se non si riesce a eseguire la ricarica neanche
con il cavo di ricarica originale, contattare un
concessionario o un’officina autorizzata Toyota, o
un’altra officina di fiducia.
Il caricabatteria ha interrotto la
ricarica
Causa probabileProcedura correttiva

1932-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

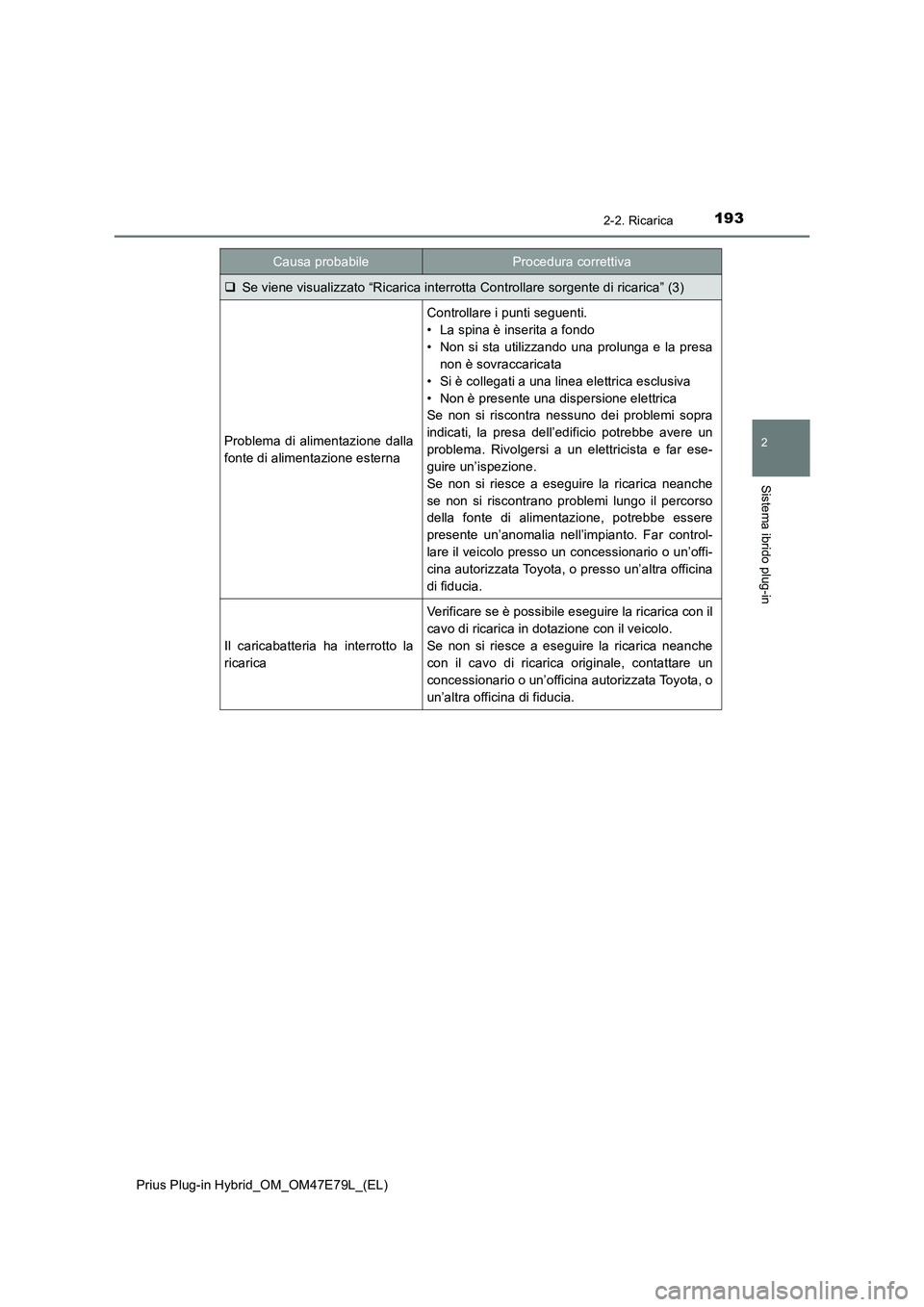

Se viene visualizzato “Ricarica interrotta Controllare sorgente di ricarica” (3)
Problema di alimentazione dalla
fonte di alimentazione esterna
Controllare i punti seguenti.
• La spina è inserita a fondo
• Non si sta utilizzando una prolunga e la presa
non è sovraccaricata
• Si è collegati a una linea elettrica esclusiva
• Non è presente una dispersione elettrica
Se non si riscontra nessuno dei problemi sopra
indicati, la presa dell’edificio potrebbe avere un
problema. Rivolgersi a un elettricista e far ese-
guire un’ispezione.
Se non si riesce a eseguire la ricarica neanche
se non si riscontrano problemi lungo il percorso
della fonte di alimentazione, potrebbe essere
presente un’anomalia nell’impianto. Far control-
lare il veicolo presso un concessionario o un’offi-
cina autorizzata Toyota, o presso un’altra officina
di fiducia.
Il caricabatteria ha interrotto la
ricarica
Verificare se è possibile eseguire la ricarica con il
cavo di ricarica in dotazione con il veicolo.
Se non si riesce a eseguire la ricarica neanche
con il cavo di ricarica originale, contattare un
concessionario o un’officina autorizzata Toyota, o
un’altra officina di fiducia.
Causa probabileProcedura correttiva

1942-2. Ricarica
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

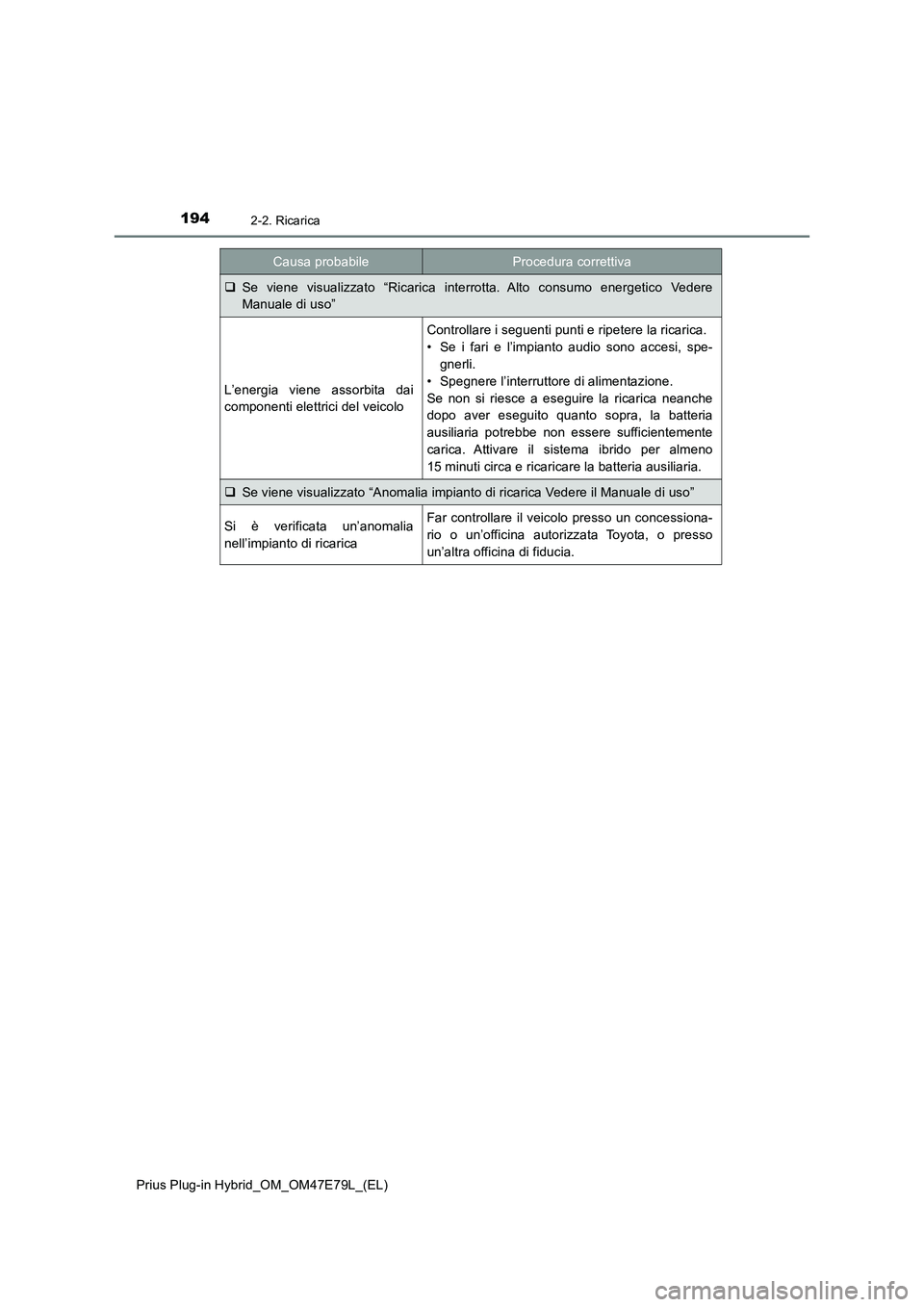

Se viene visualizzato “Ricarica interrotta. Alto consumo energetico Vedere
Manuale di uso”
L’energia viene assorbita dai
componenti elettrici del veicolo
Controllare i seguenti punti e ripetere la ricarica.
• Se i fari e l’impianto audio sono accesi, spe-
gnerli.
• Spegnere l’interruttore di alimentazione.
Se non si riesce a eseguire la ricarica neanche
dopo aver eseguito quanto sopra, la batteria
ausiliaria potrebbe non essere sufficientemente
carica. Attivare il sistema ibrido per almeno
15 minuti circa e ricaricare la batteria ausiliaria.
Se viene visualizzato “Anomalia impianto di ricarica Vedere il Manuale di uso”
Si è verificata un’anomalia
nell’impianto di ricaricaFar controllare il veicolo presso un concessiona-
rio o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Causa probabileProcedura correttiva

195
3Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)3. Quadro strumenti
Plancia strumenti..................... 196
Spie di allarme e di
avvertenza ............................ 206
Display principale .................... 214
Display multi-informazioni ....... 222
Head-up display ...................... 257
Schermata di monitoraggio
energetico/consumo
carburante............................. 264

1963. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

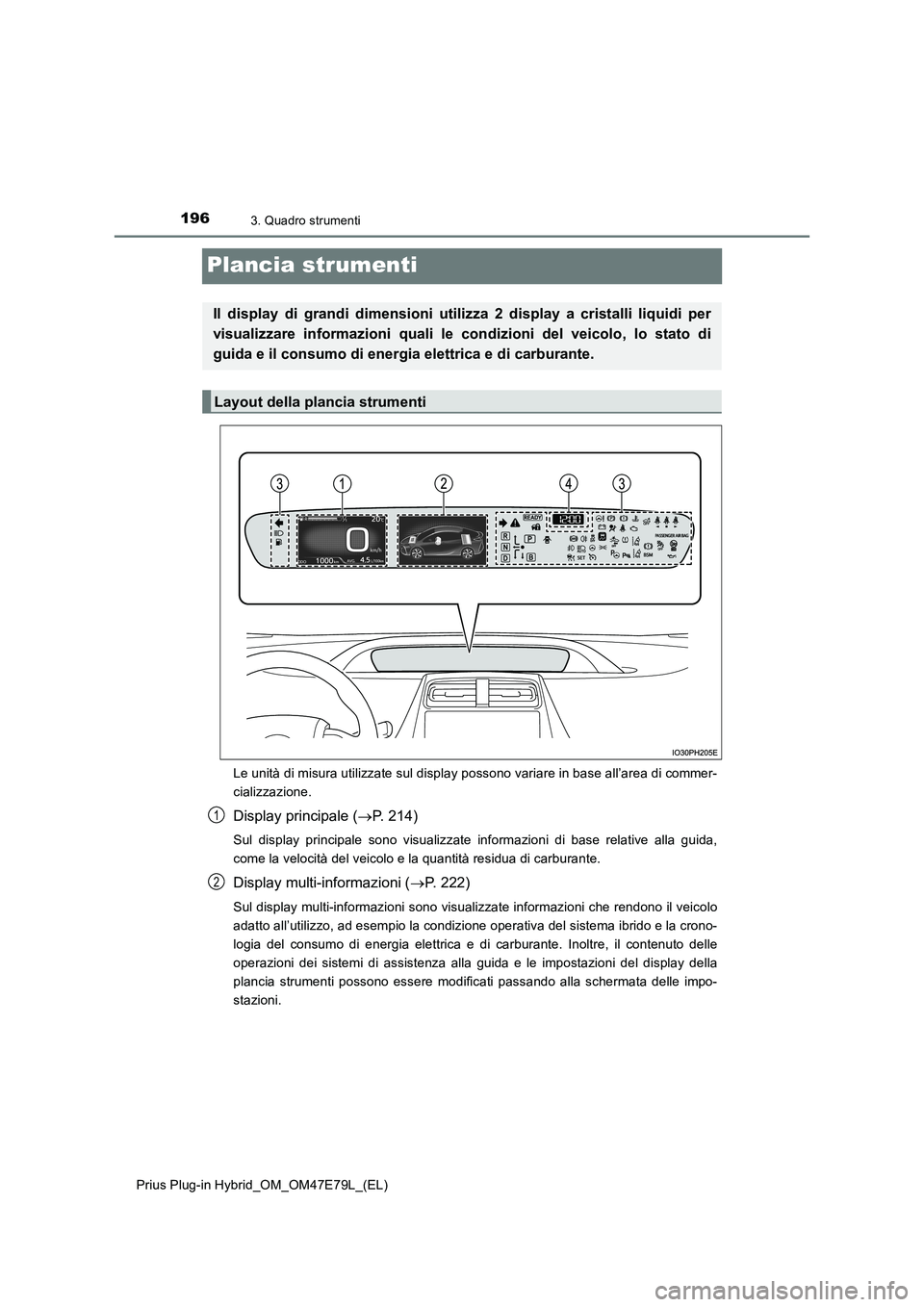

Plancia strumenti
Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.
Display principale (P. 214)
Sul display principale sono visualizzate informazioni di base relative alla guida,
come la velocità del veicolo e la quantità residua di carburante.
Display multi-informazioni (P. 222)
Sul display multi-informazioni sono visualizzate informazioni che rendono il veicolo
adatto all’utilizzo, ad esempio la condizione operativa del sistema ibrido e la crono-
logia del consumo di energia elettrica e di carburante. Inoltre, il contenuto delle
operazioni dei sistemi di assistenza alla guida e le impostazioni del display della
plancia strumenti possono essere modificati passando alla schermata delle impo-
stazioni.
Il display di grandi dimensioni utilizza 2 display a cristalli liquidi per
visualizzare informazioni quali le condizioni del veicolo, lo stato di
guida e il consumo di energia elettrica e di carburante.
Layout della plancia strumenti
1
2

1973. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

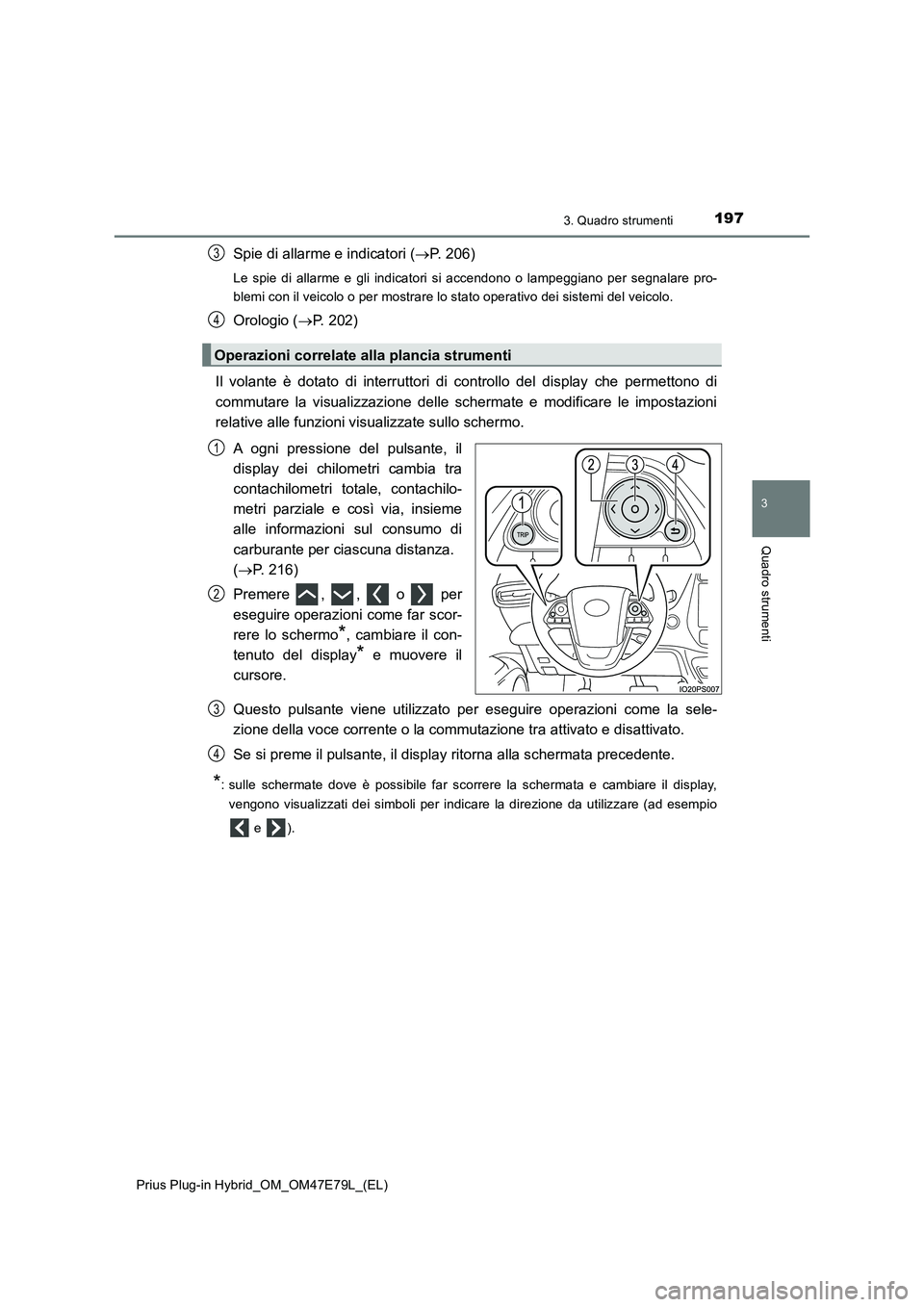

Spie di allarme e indicatori (P. 206)
Le spie di allarme e gli indicatori si accendono o lampeggiano per segnalare pro-
blemi con il veicolo o per mostrare lo stato operativo dei sistemi del veicolo.
Orologio (P. 202)
Il volante è dotato di interruttori di controllo del display che permettono di
commutare la visualizzazione delle schermate e modificare le impostazioni
relative alle funzioni visualizzate sullo schermo.
A ogni pressione del pulsante, il
display dei chilometri cambia tra
contachilometri totale, contachilo-
metri parziale e così via, insieme
alle informazioni sul consumo di
carburante per ciascuna distanza.
(P. 216)
Premere , , o per
eseguire operazioni come far scor-
rere lo schermo
*, cambiare il con-
tenuto del display
* e muovere il
cursore.
Questo pulsante viene utilizzato per eseguire operazioni come la sele-
zione della voce corrente o la commutazione tra attivato e disattivato.
Se si preme il pulsante, il display ritorna alla schermata precedente.
*: sulle schermate dove è possibile far scorrere la schermata e cambiare il display,
vengono visualizzati dei simboli per indicare la direzione da utilizzare (ad esempio
e ).
Operazioni correlate alla plancia strumenti
3
4
1
2
3
4

1983. Quadro strumenti

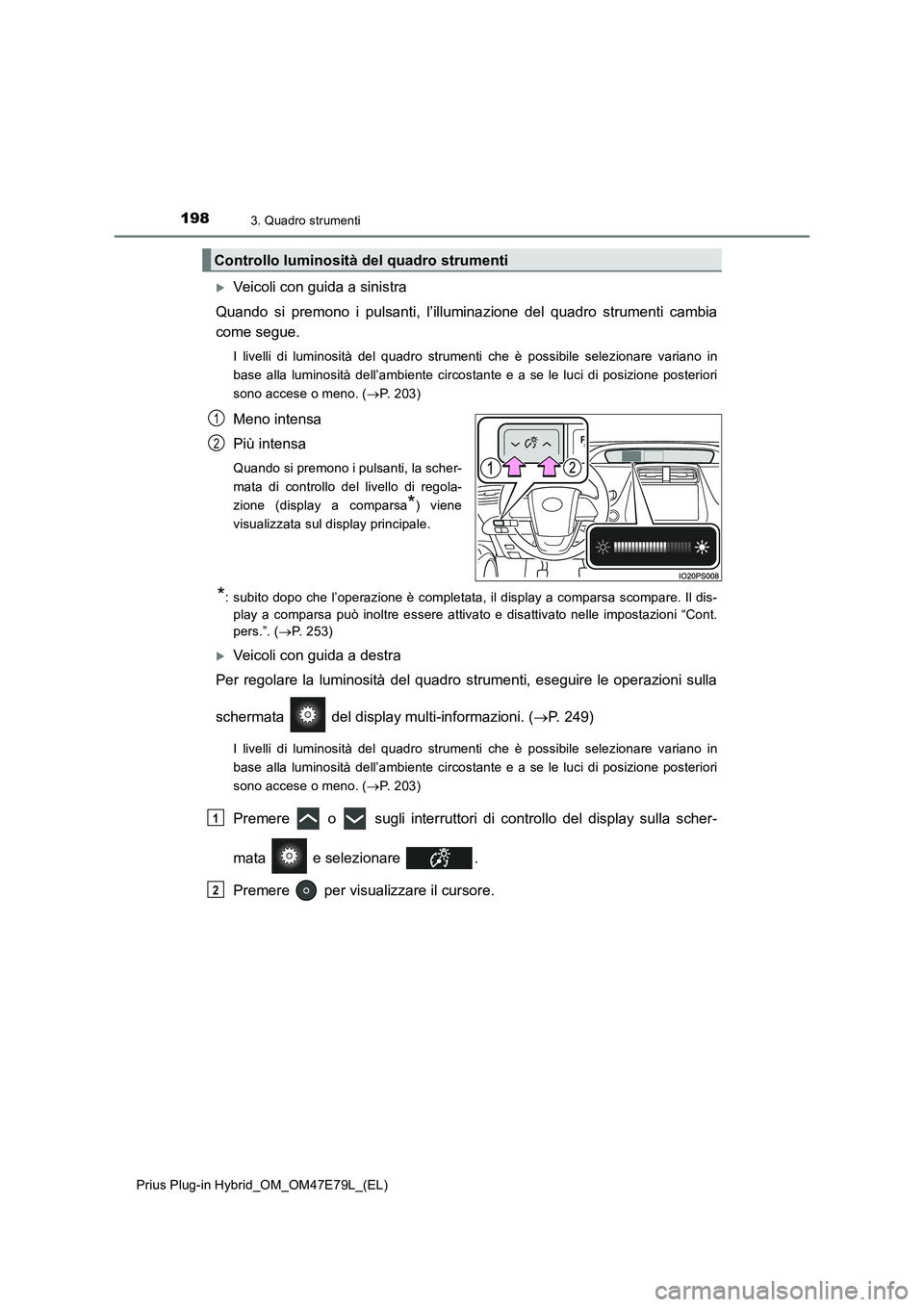

Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Veicoli con guida a sinistra
Quando si premono i pulsanti, l’illuminazione del quadro strumenti cambia
come segue.
I livelli di luminosità del quadro strumenti che è possibile selezionare variano in
base alla luminosità dell’ambiente circostante e a se le luci di posizione posteriori
sono accese o meno. (P. 203)
Meno intensa
Più intensa
Quando si premono i pulsanti, la scher-
mata di controllo del livello di regola-
zione (display a comparsa
*) viene
visualizzata sul display principale.
*: subito dopo che l’operazione è completata, il display a comparsa scompare. Il dis-
play a comparsa può inoltre essere attivato e disattivato nelle impostazioni “Cont.
pers.”. (P. 2 5 3 )
Veicoli con guida a destra
Per regolare la luminosità del quadro strumenti, eseguire le operazioni sulla
schermata del display multi-informazioni. (P. 249)
I livelli di luminosità del quadro strumenti che è possibile selezionare variano in
base alla luminosità dell’ambiente circostante e a se le luci di posizione posteriori
sono accese o meno. (P. 203)
Premere o sugli interruttori di controllo del display sulla scher-
mata e selezionare .
Premere per visualizzare il cursore.
Controllo luminosità del quadro strumenti
1
2
1
2
