1352-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

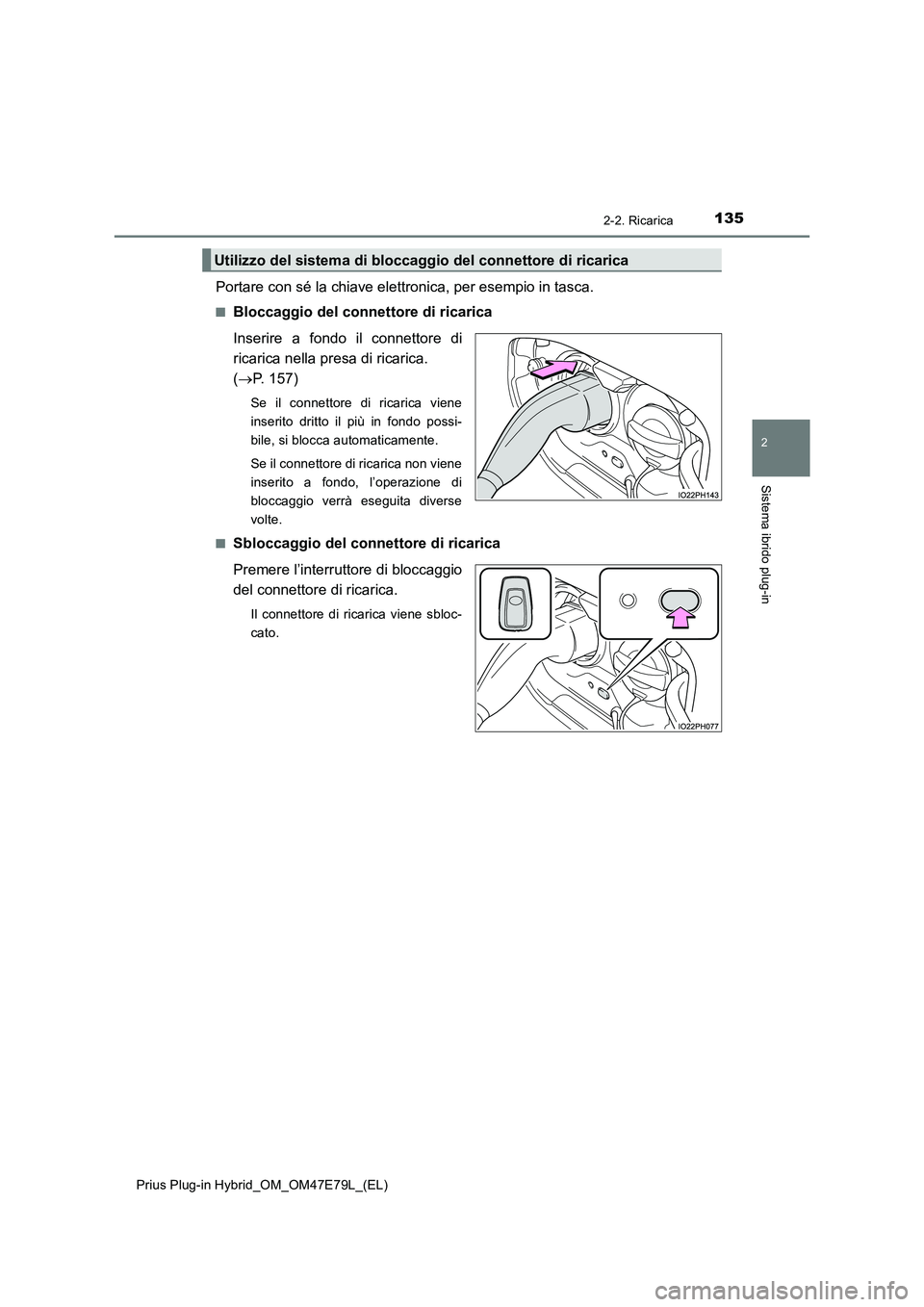

Portare con sé la chiave elettronica, per esempio in tasca.
QBloccaggio del connettore di ricarica
Inserire a fondo il connettore di
ricarica nella presa di ricarica.
(P. 157)
Se il connettore di ricarica viene
inserito dritto il più in fondo possi-
bile, si blocca automaticamente.
Se il connettore di ricarica non viene
inserito a fondo, l’operazione di
bloccaggio verrà eseguita diverse
volte.
Q
Sbloccaggio del connettore di ricarica
Premere l’interruttore di bloccaggio
del connettore di ricarica.
Il connettore di ricarica viene sbloc-
cato.
Utilizzo del sistema di bloccaggio del connettore di ricarica

1362-2. Ricarica
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

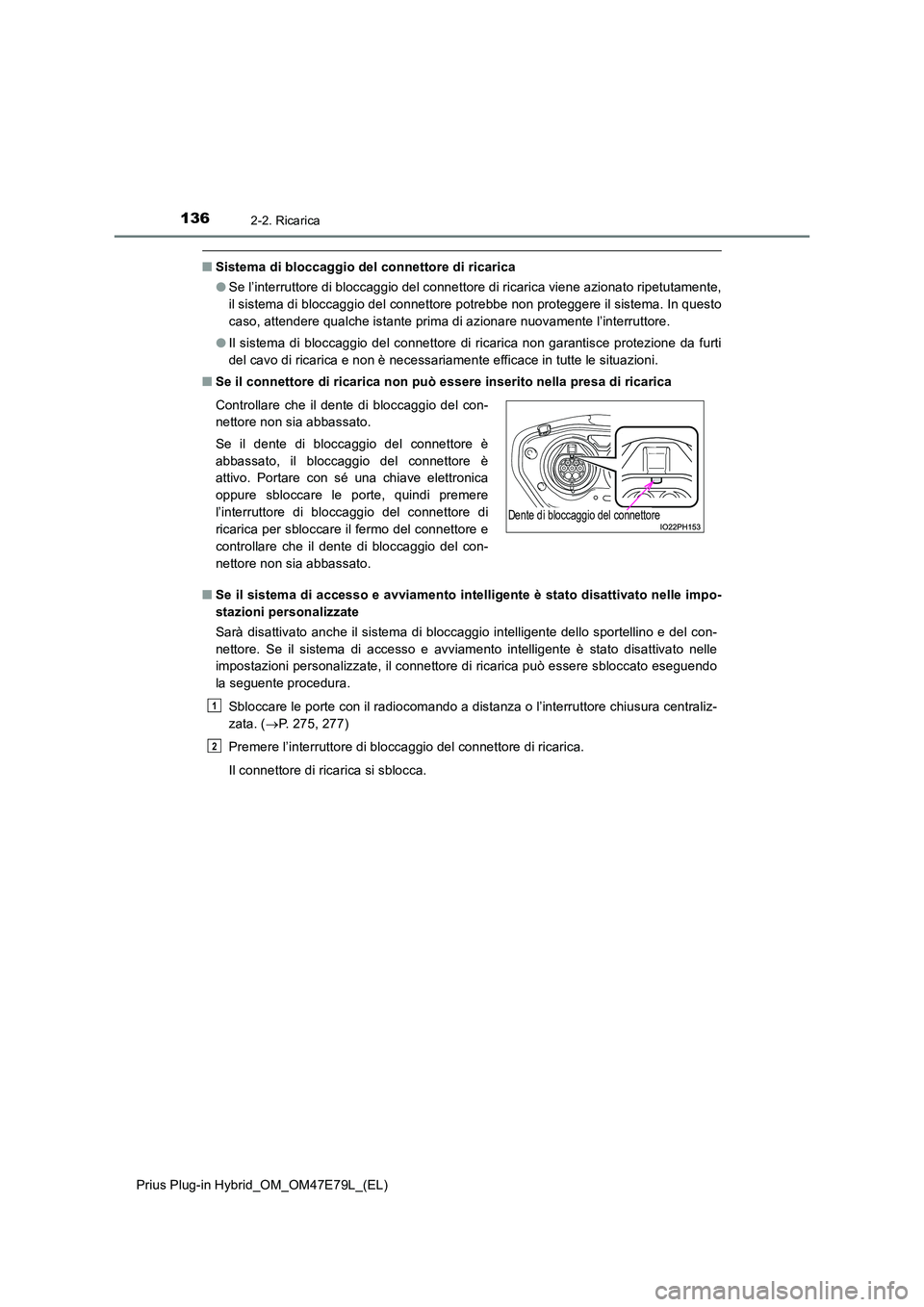

QSistema di bloccaggio del connettore di ricarica
O Se l’interruttore di bloccaggio del connettore di ricarica viene azionato ripetutamente,
il sistema di bloccaggio del connettore potrebbe non proteggere il sistema. In questo
caso, attendere qualche istante prima di azionare nuovamente l’interruttore.
O Il sistema di bloccaggio del connettore di ricarica non garantisce protezione da furti
del cavo di ricarica e non è necessariamente efficace in tutte le situazioni.
Q Se il connettore di ricarica non può essere inserito nella presa di ricarica
Q Se il sistema di accesso e avviamento intelligente è stato disattivato nelle impo-
stazioni personalizzate
Sarà disattivato anche il sistema di bloccaggio intelligente dello sportellino e del con-
nettore. Se il sistema di accesso e avviamento intelligente è stato disattivato nelle
impostazioni personalizzate, il connettore di ricarica può essere sbloccato eseguendo
la seguente procedura.
Sbloccare le porte con il radiocomando a distanza o l’interruttore chiusura centraliz-
zata. ( P. 275, 277)
Premere l’interruttore di bloccaggio del connettore di ricarica.
Il connettore di ricarica si sblocca.
Controllare che il dente di bloccaggio del con-
nettore non sia abbassato.
Se il dente di bloccaggio del connettore è
abbassato, il bloccaggio del connettore è
attivo. Portare con sé una chiave elettronica
oppure sbloccare le porte, quindi premere
l’interruttore di bloccaggio del connettore di
ricarica per sbloccare il fermo del connettore e
controllare che il dente di bloccaggio del con-
nettore non sia abbassato.
Dente di bloccaggio del connettore
1
2

1372-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

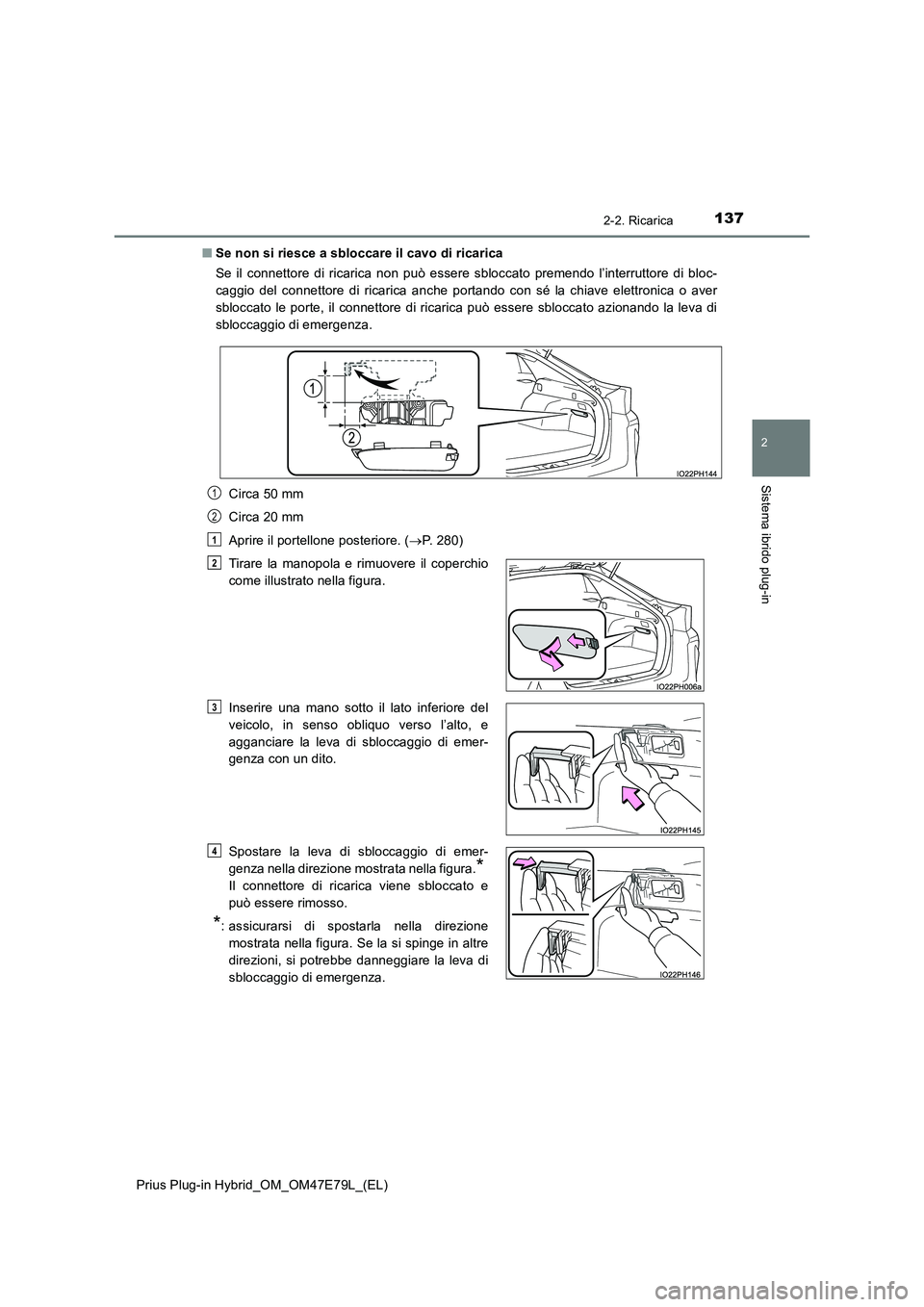

Q Se non si riesce a sbloccare il cavo di ricarica
Se il connettore di ricarica non può essere sbloccato premendo l’interruttore di bloc-
caggio del connettore di ricarica anche portando con sé la chiave elettronica o aver
sbloccato le porte, il connettore di ricarica può essere sbloccato azionando la leva di
sbloccaggio di emergenza.
Circa 50 mm
Circa 20 mm
Aprire il portellone posteriore. ( P. 280)
Tirare la manopola e rimuovere il coperchio
come illustrato nella figura.
Inserire una mano sotto il lato inferiore del
veicolo, in senso obliquo verso l’alto, e
agganciare la leva di sbloccaggio di emer-
genza con un dito.
Spostare la leva di sbloccaggio di emer-
genza nella direzione mostrata nella figura.*
Il connettore di ricarica viene sbloccato e
può essere rimosso.
*: assicurarsi di spostarla nella direzione
mostrata nella figura. Se la si spinge in altre
direzioni, si potrebbe danneggiare la leva di
sbloccaggio di emergenza.
1
2
1
2
3
4

1382-2. Ricarica
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

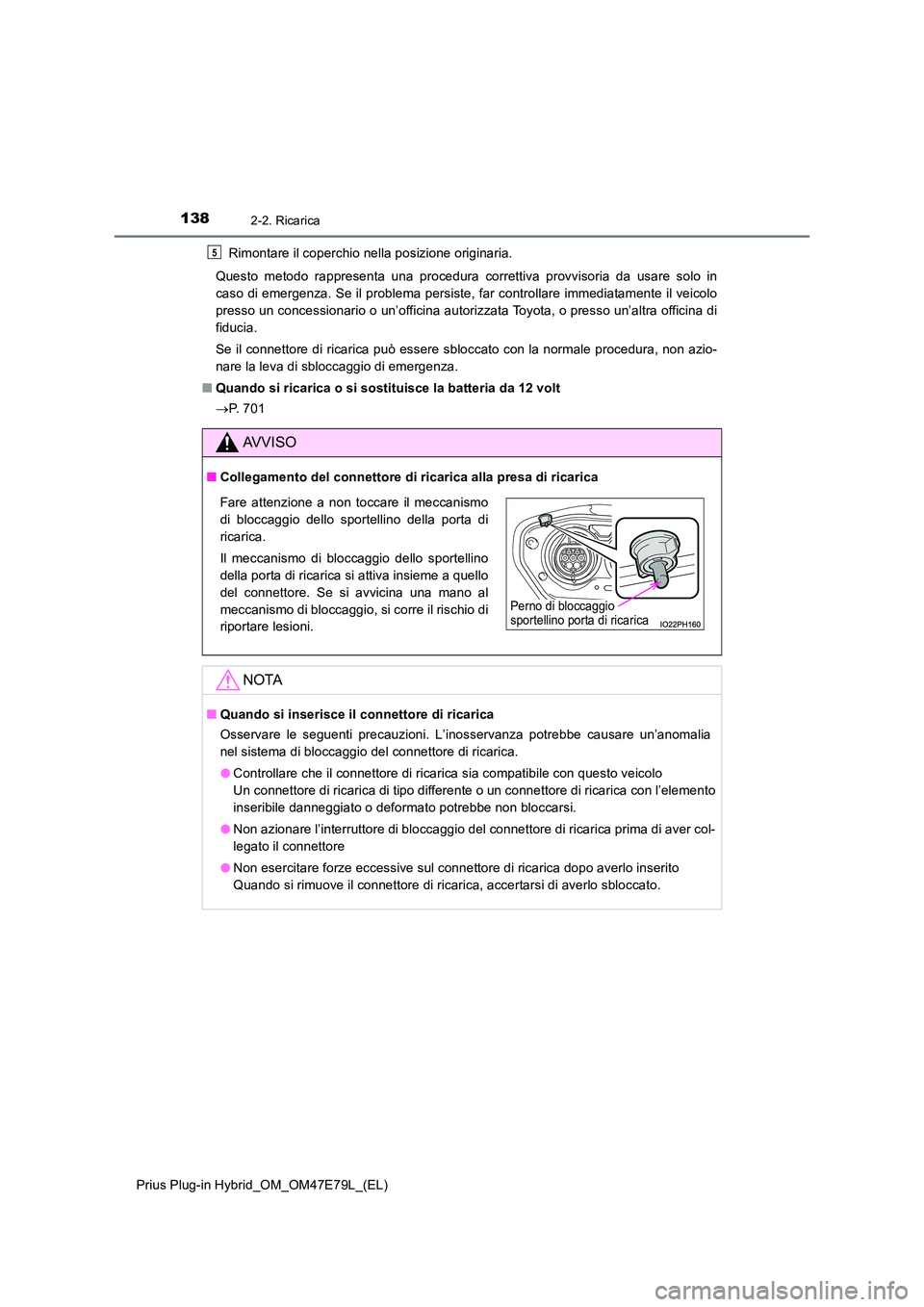

Rimontare il coperchio nella posizione originaria.
Questo metodo rappresenta una procedura correttiva provvisoria da usare solo in
caso di emergenza. Se il problema persiste, far controllare immediatamente il veicolo
presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di
fiducia.
Se il connettore di ricarica può essere sbloccato con la normale procedura, non azio-
nare la leva di sbloccaggio di emergenza.
Q Quando si ricarica o si sostituisce la batteria da 12 volt
 P. 7 0 1
AVVISO
QCollegamento del connettore di ricarica alla presa di ricarica
NOTA
QQuando si inserisce il connettore di ricarica
Osservare le seguenti precauzioni. L’inosservanza potrebbe causare un’anomalia
nel sistema di bloccaggio del connettore di ricarica.
O Controllare che il connettore di ricarica sia compatibile con questo veicolo
Un connettore di ricarica di tipo differente o un connettore di ricarica con l’elemento
inseribile danneggiato o deformato potrebbe non bloccarsi.
O Non azionare l’interruttore di bloccaggio del connettore di ricarica prima di aver col-
legato il connettore
O Non esercitare forze eccessive sul connettore di ricarica dopo averlo inserito
Quando si rimuove il connettore di ricarica, accertarsi di averlo sbloccato.
5
Fare attenzione a non toccare il meccanismo
di bloccaggio dello sportellino della porta di
ricarica.
Il meccanismo di bloccaggio dello sportellino
della porta di ricarica si attiva insieme a quello
del connettore. Se si avvicina una mano al
meccanismo di bloccaggio, si corre il rischio di
riportare lesioni.
Perno di bloccaggio sportellino porta di ricarica

139
2
2-2. Ricarica
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

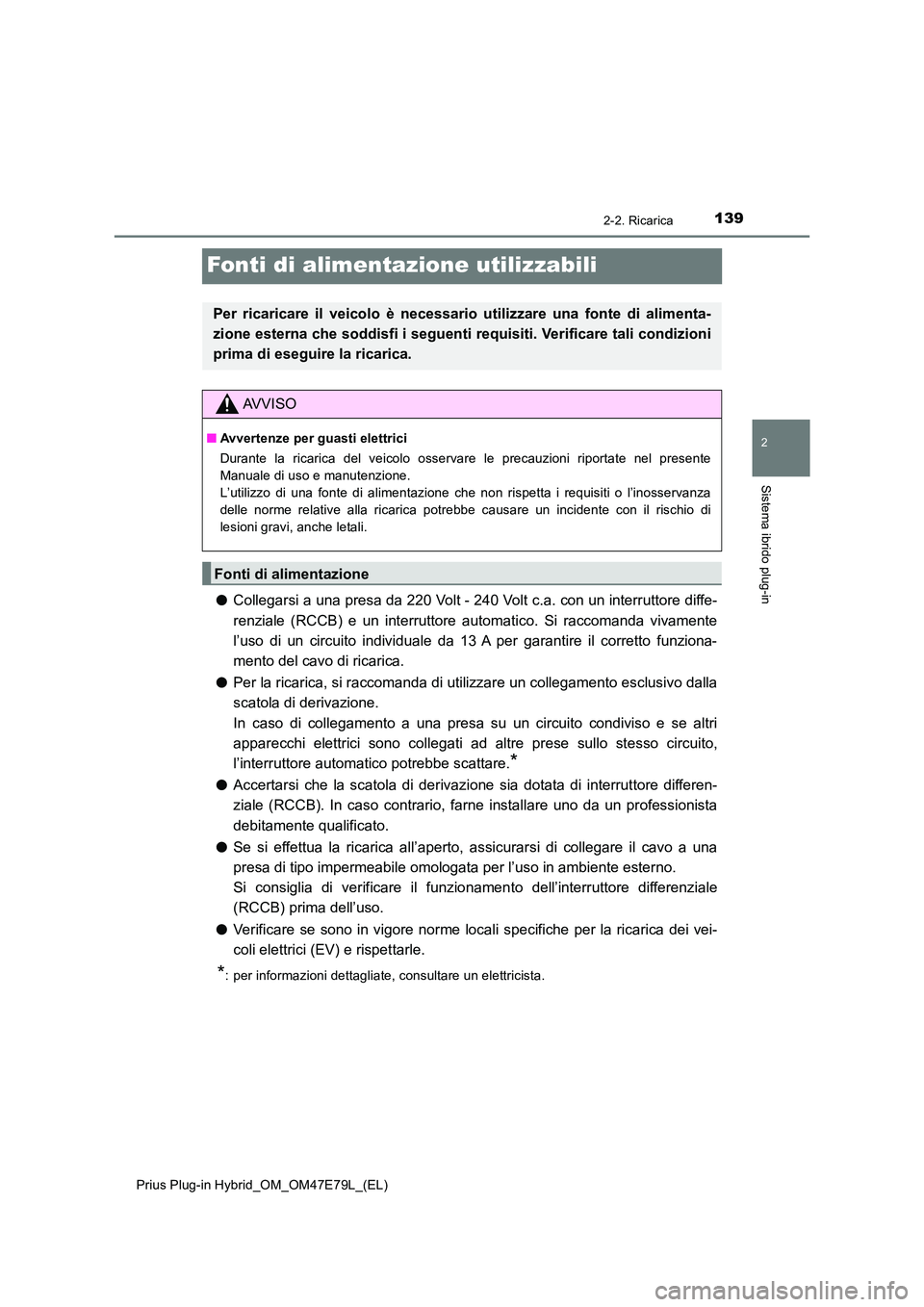

Fonti di alimentazione utilizzabili
OCollegarsi a una presa da 220 Volt - 240 Volt c.a. con un interruttore diffe-
renziale (RCCB) e un interruttore automatico. Si raccomanda vivamente
l’uso di un circuito individuale da 13 A per garantire il corretto funziona-
mento del cavo di ricarica.
O Per la ricarica, si raccomanda di utilizzare un collegamento esclusivo dalla
scatola di derivazione.
In caso di collegamento a una presa su un circuito condiviso e se altri
apparecchi elettrici sono collegati ad altre prese sullo stesso circuito,
l’interruttore automatico potrebbe scattare.*
O Accertarsi che la scatola di derivazione sia dotata di interruttore differen-
ziale (RCCB). In caso contrario, farne installare uno da un professionista
debitamente qualificato.
O Se si effettua la ricarica all’aperto, assicurarsi di collegare il cavo a una
presa di tipo impermeabile omologata per l’uso in ambiente esterno.
Si consiglia di verificare il funz ionamento dell’interruttore differenziale
(RCCB) prima dell’uso.
O Verificare se sono in vigore norme locali specifiche per la ricarica dei vei-
coli elettrici (EV) e rispettarle.
*: per informazioni dettagliate, consultare un elettricista.
Per ricaricare il veicolo è necessario utilizzare una fonte di alimenta-
zione esterna che soddisfi i seguenti requisiti. Verificare tali condizioni
prima di eseguire la ricarica.
AVVISO
Q Avvertenze per guasti elettrici
Durante la ricarica del veicolo osservare le precauzioni riportate nel presente
Manuale di uso e manutenzione.
L’utilizzo di una fonte di alimentazione che non rispetta i requisiti o l’inosservanza
delle norme relative alla ricarica potrebbe causare un incidente con il rischio di
lesioni gravi, anche letali.
Fonti di alimentazione

1402-2. Ricarica
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

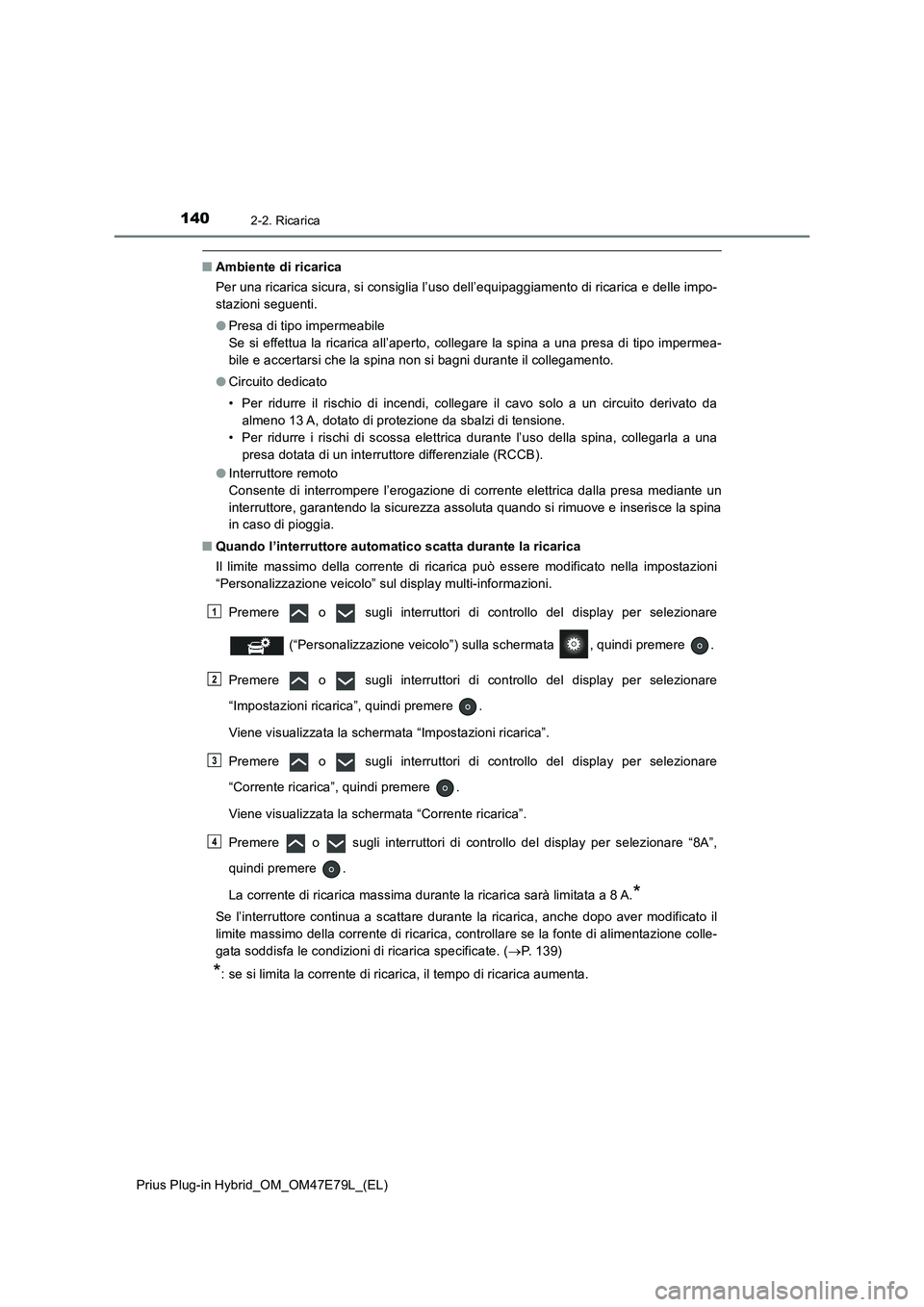

QAmbiente di ricarica
Per una ricarica sicura, si consiglia l’uso dell’equipaggiamento di ricarica e delle impo-
stazioni seguenti.
OPresa di tipo impermeabile
Se si effettua la ricarica all’aperto, collegare la spina a una presa di tipo impermea-
bile e accertarsi che la spina non si bagni durante il collegamento.
OCircuito dedicato
• Per ridurre il rischio di incendi, collegare il cavo solo a un circuito derivato da
almeno 13 A, dotato di protezione da sbalzi di tensione.
• Per ridurre i rischi di scossa elettrica durante l’uso della spina, collegarla a una
presa dotata di un interruttore differenziale (RCCB).
OInterruttore remoto
Consente di interrompere l’erogazione di corrente elettrica dalla presa mediante un
interruttore, garantendo la sicurezza assoluta quando si rimuove e inserisce la spina
in caso di pioggia.
QQuando l’interruttore automatico scatta durante la ricarica
Il limite massimo della corrente di ricarica può essere modificato nella impostazioni
“Personalizzazione veicolo” sul display multi-informazioni.
Premere o sugli interruttori di controllo del display per selezionare
(“Personalizzazione veicolo”) sulla schermata , quindi premere .
Premere o sugli interruttori di controllo del display per selezionare
“Impostazioni ricarica”, quindi premere .
Viene visualizzata la schermata “Impostazioni ricarica”.
Premere o sugli interruttori di controllo del display per selezionare
“Corrente ricarica”, quindi premere .
Viene visualizzata la schermata “Corrente ricarica”.
Premere o sugli interruttori di controllo del display per selezionare “8A”,
quindi premere .
La corrente di ricarica massima durante la ricarica sarà limitata a 8 A.
*
Se l’interruttore continua a scattare durante la ricarica, anche dopo aver modificato il
limite massimo della corrente di ricarica, controllare se la fonte di alimentazione colle-
gata soddisfa le condizioni di ricarica specificate. (P. 139)
*: se si limita la corrente di ricarica, il tempo di ricarica aumenta.
1
2
3
4

1412-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
AVVISO

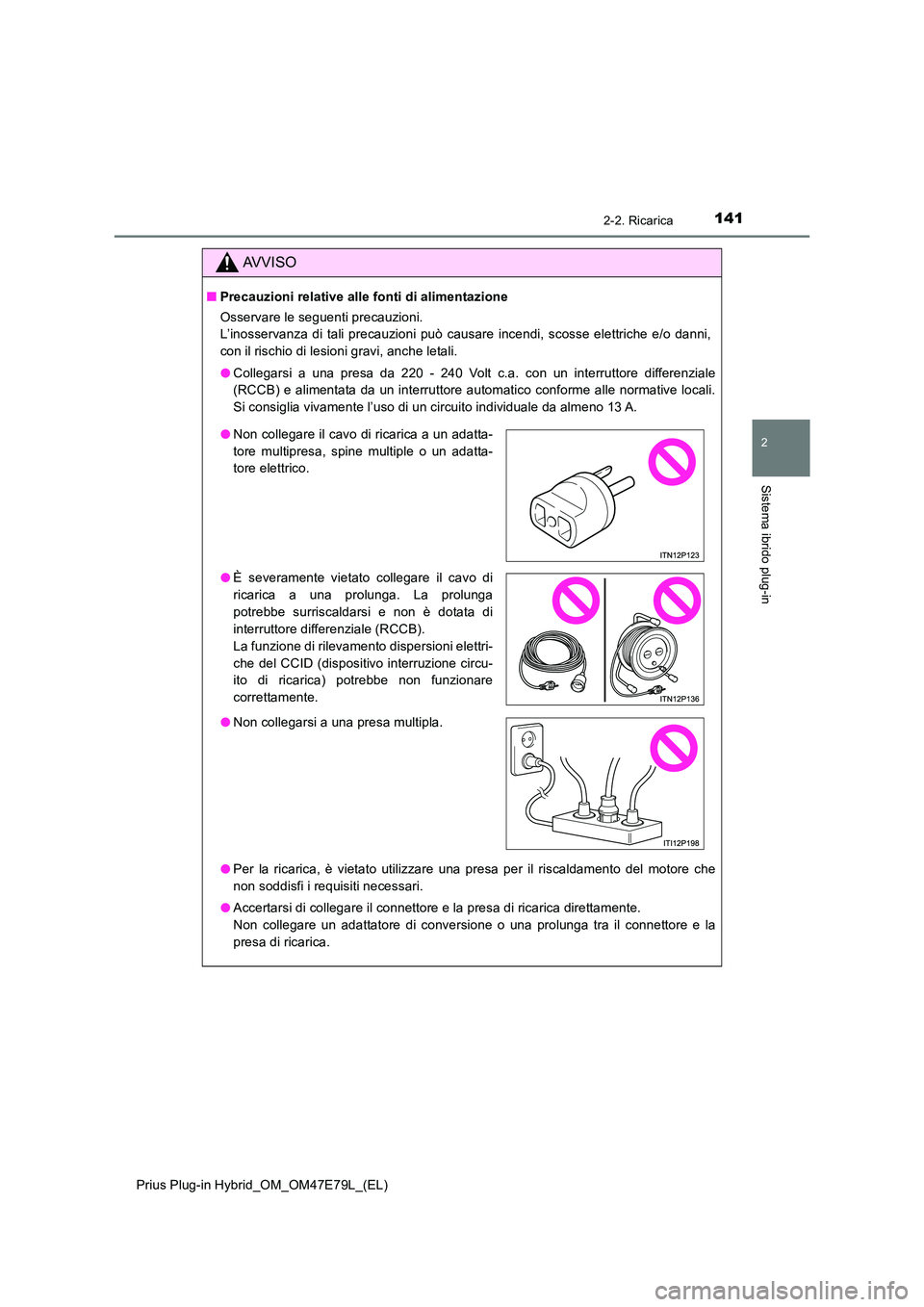

QPrecauzioni relative alle fonti di alimentazione
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può causare incendi, scosse elettriche e/o danni,
con il rischio di lesioni gravi, anche letali.
O Collegarsi a una presa da 220 - 240 Volt c.a. con un interruttore differenziale
(RCCB) e alimentata da un interruttore automatico conforme alle normative locali.
Si consiglia vivamente l’uso di un circuito individuale da almeno 13 A.
O Per la ricarica, è vietato utilizzare una presa per il riscaldamento del motore che
non soddisfi i requisiti necessari.
O Accertarsi di collegare il connettore e la presa di ricarica direttamente.
Non collegare un adattatore di conversione o una prolunga tra il connettore e la
presa di ricarica.
O Non collegare il cavo di ricarica a un adatta-
tore multipresa, spine multiple o un adatta-
tore elettrico.
O È severamente vietato collegare il cavo di
ricarica a una prolunga. La prolunga
potrebbe surriscaldarsi e non è dotata di
interruttore differenziale (RCCB).
La funzione di rilevamento dispersioni elettri-
che del CCID (dispositivo interruzione circu-
ito di ricarica) potrebbe non funzionare
correttamente.
O Non collegarsi a una presa multipla.

1422-2. Ricarica
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

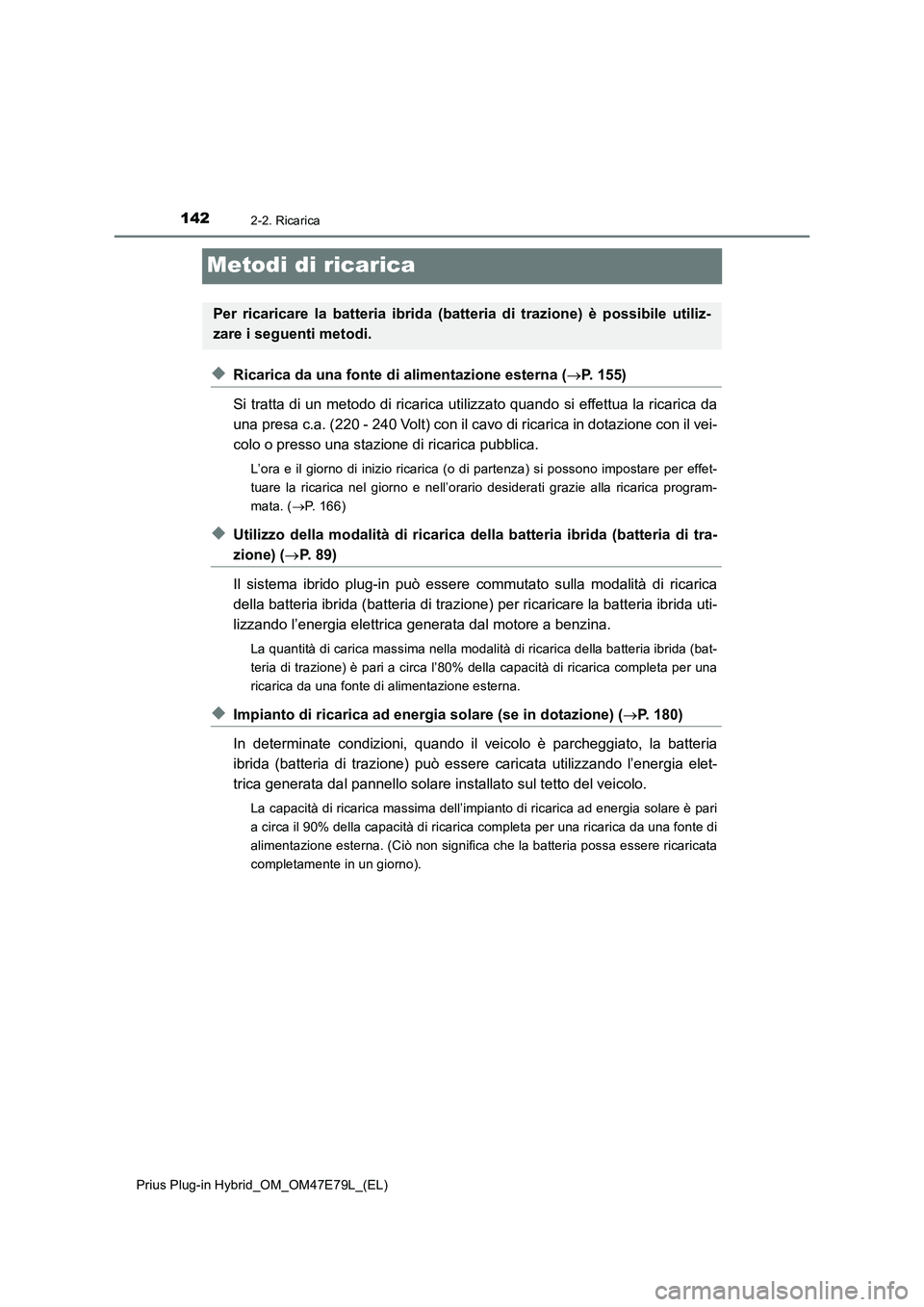

Metodi di ricarica
XRicarica da una fonte di alimentazione esterna (P. 155)
Si tratta di un metodo di ricarica utilizzato quando si effettua la ricarica da
una presa c.a. (220 - 240 Volt) con il cavo di ricarica in dotazione con il vei-
colo o presso una stazione di ricarica pubblica.
L’ora e il giorno di inizio ricarica (o di partenza) si possono impostare per effet-
tuare la ricarica nel giorno e nell’orario desiderati grazie alla ricarica program-
mata. (P. 166)
XUtilizzo della modalità di ricarica della batteria ibrida (batteria di tra-
zione) (P. 8 9 )
Il sistema ibrido plug-in può essere commutato sulla modalità di ricarica
della batteria ibrida (batteria di trazione) per ricaricare la batteria ibrida uti-
lizzando l’energia elettrica generata dal motore a benzina.
La quantità di carica massima nella modalità di ricarica della batteria ibrida (bat-
teria di trazione) è pari a circa l’80% della capacità di ricarica completa per una
ricarica da una fonte di alimentazione esterna.
XImpianto di ricarica ad energia solare (se in dotazione) (P. 180)
In determinate condizioni, quando il veicolo è parcheggiato, la batteria
ibrida (batteria di trazione) può essere caricata utilizzando l’energia elet-
trica generata dal pannello solare installato sul tetto del veicolo.
La capacità di ricarica massima dell’impianto di ricarica ad energia solare è pari
a circa il 90% della capacità di ricarica completa per una ricarica da una fonte di
alimentazione esterna. (Ciò non significa che la batteria possa essere ricaricata
completamente in un giorno).
Per ricaricare la batteria ibrida (batteria di trazione) è possibile utiliz-
zare i seguenti metodi.
