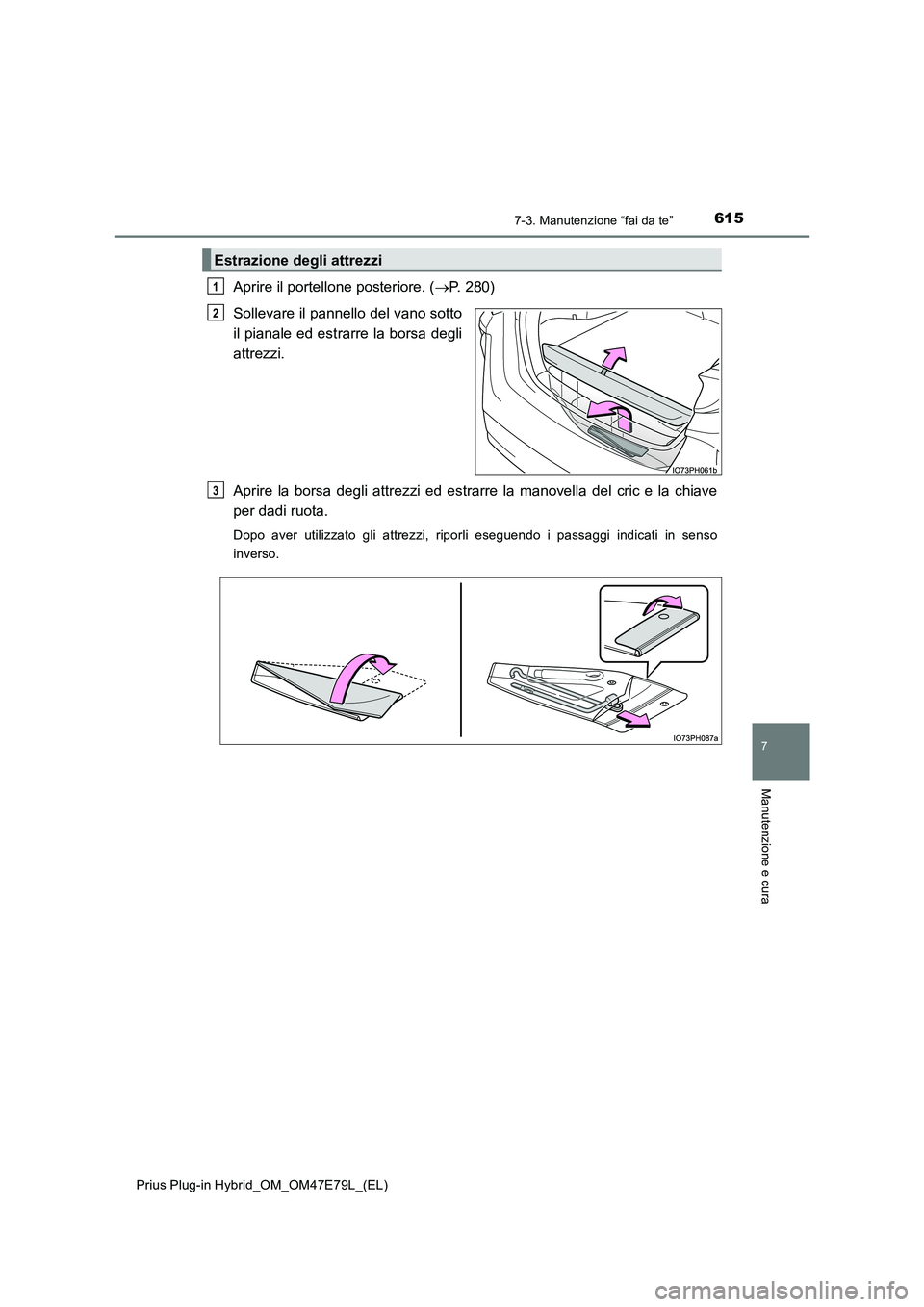

6157-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
7
Manutenzione e cura
Aprire il portellone posteriore. (P. 280)
Sollevare il pannello del vano sotto
il pianale ed estrarre la borsa degli
attrezzi.
Aprire la borsa degli attrezzi ed estrarre la manovella del cric e la chiave
per dadi ruota.
Dopo aver utilizzato gli attrezzi, riporli eseguendo i passaggi indicati in senso
inverso.
Estrazione degli attrezzi
1
2
3

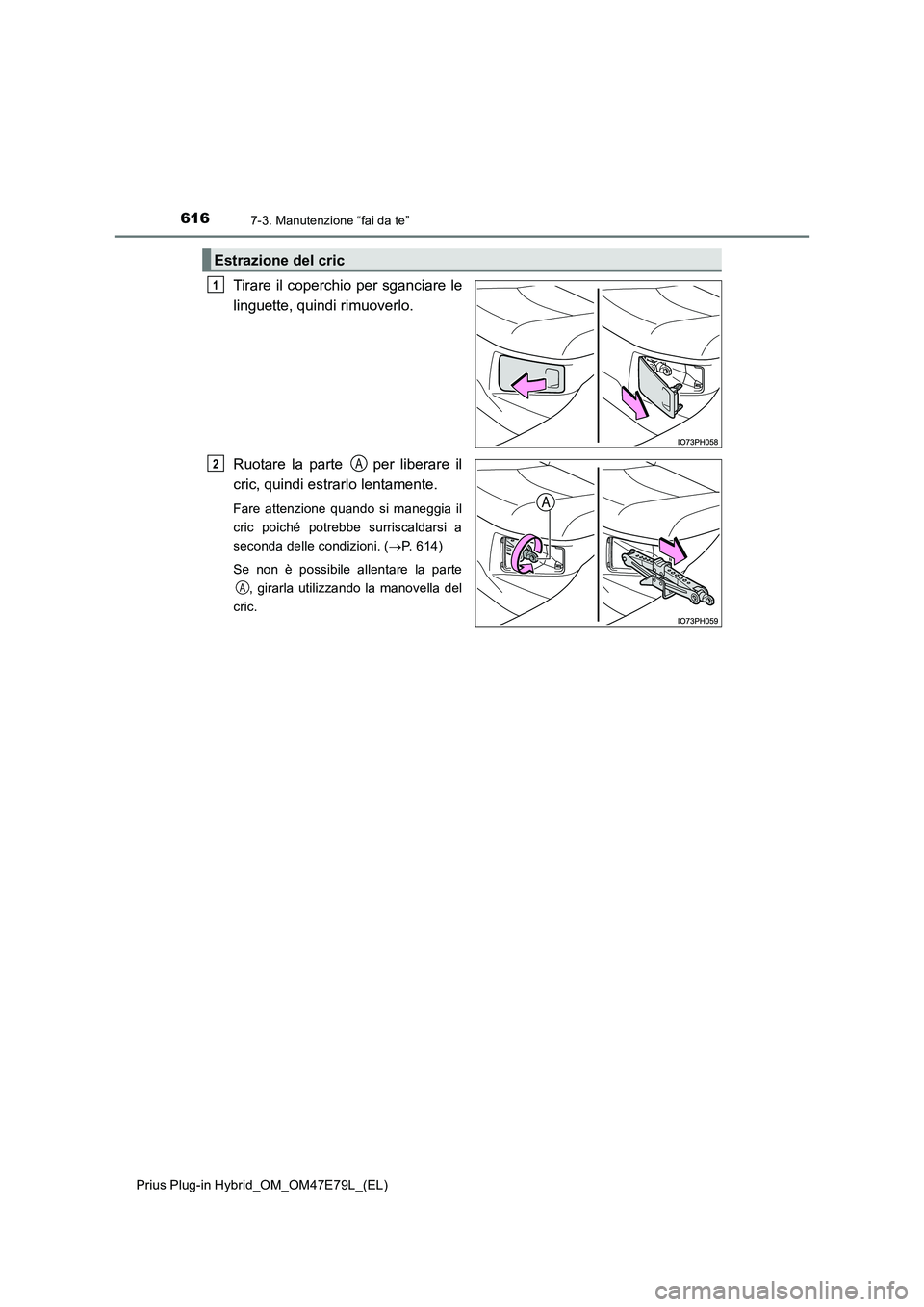

6167-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Tirare il coperchio per sganciare le
linguette, quindi rimuoverlo.
Ruotare la parte per liberare il
cric, quindi estrarlo lentamente.
Fare attenzione quando si maneggia il
cric poiché potrebbe surriscaldarsi a
seconda delle condizioni. (P. 614)
Se non è possibile allentare la parte
, girarla utilizzando la manovella del
cric.
Estrazione del cric
1
2A
A

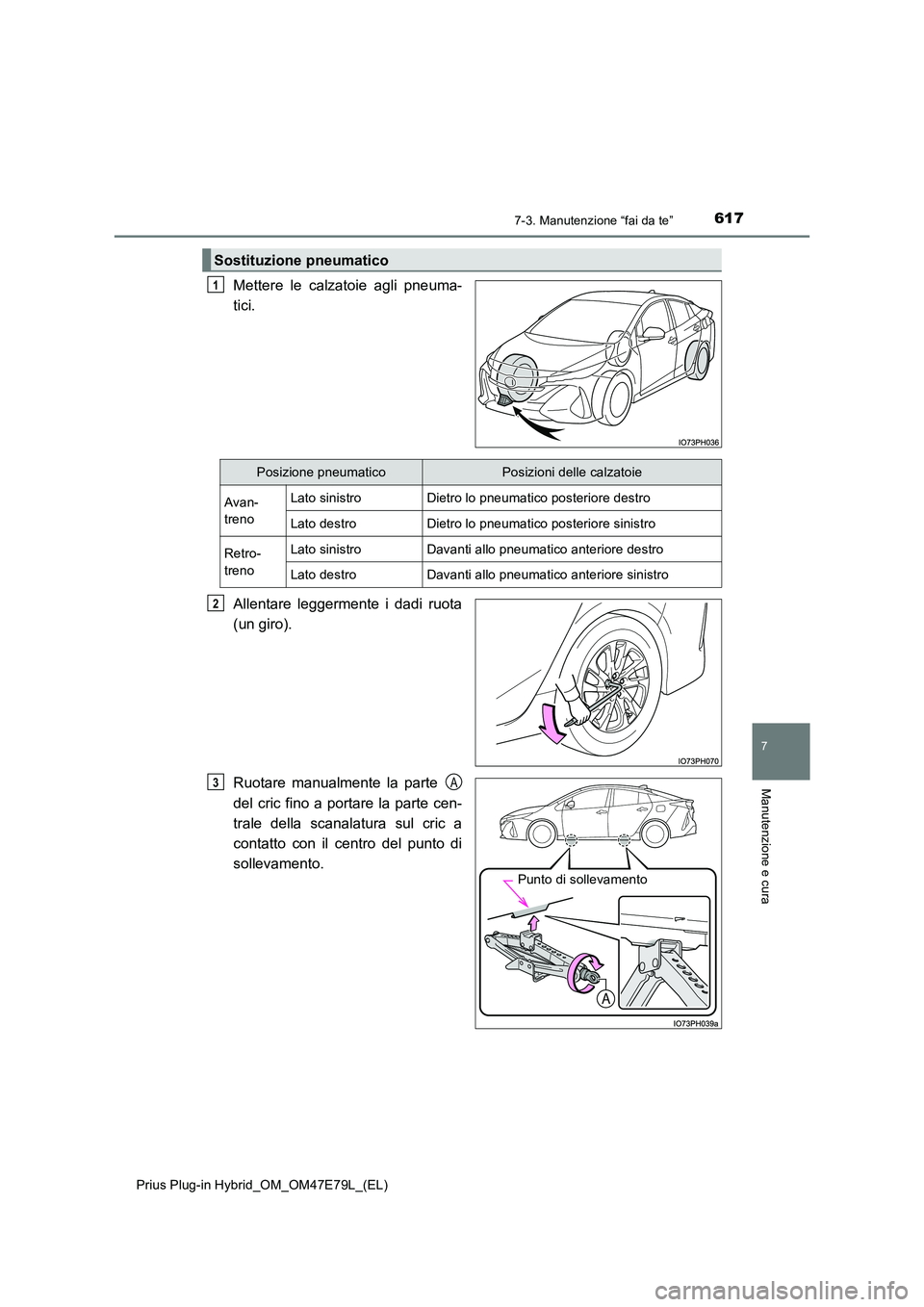

6177-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
7
Manutenzione e cura
Mettere le calzatoie agli pneuma-
tici.
Allentare leggermente i dadi ruota
(un giro).
Ruotare manualmente la parte
del cric fino a portare la parte cen-
trale della scanalatura sul cric a
contatto con il centro del punto di
sollevamento.
Sostituzione pneumatico
1
Posizione pneumaticoPosizioni delle calzatoie
Avan-
treno
Lato sinistroDietro lo pneumatico posteriore destro
Lato destroDietro lo pneumatico posteriore sinistro
Retro-
treno
Lato sinistroDavanti allo pneumatico anteriore destro
Lato destroDavanti allo pneumatico anteriore sinistro
2
Punto di sollevamento
3A

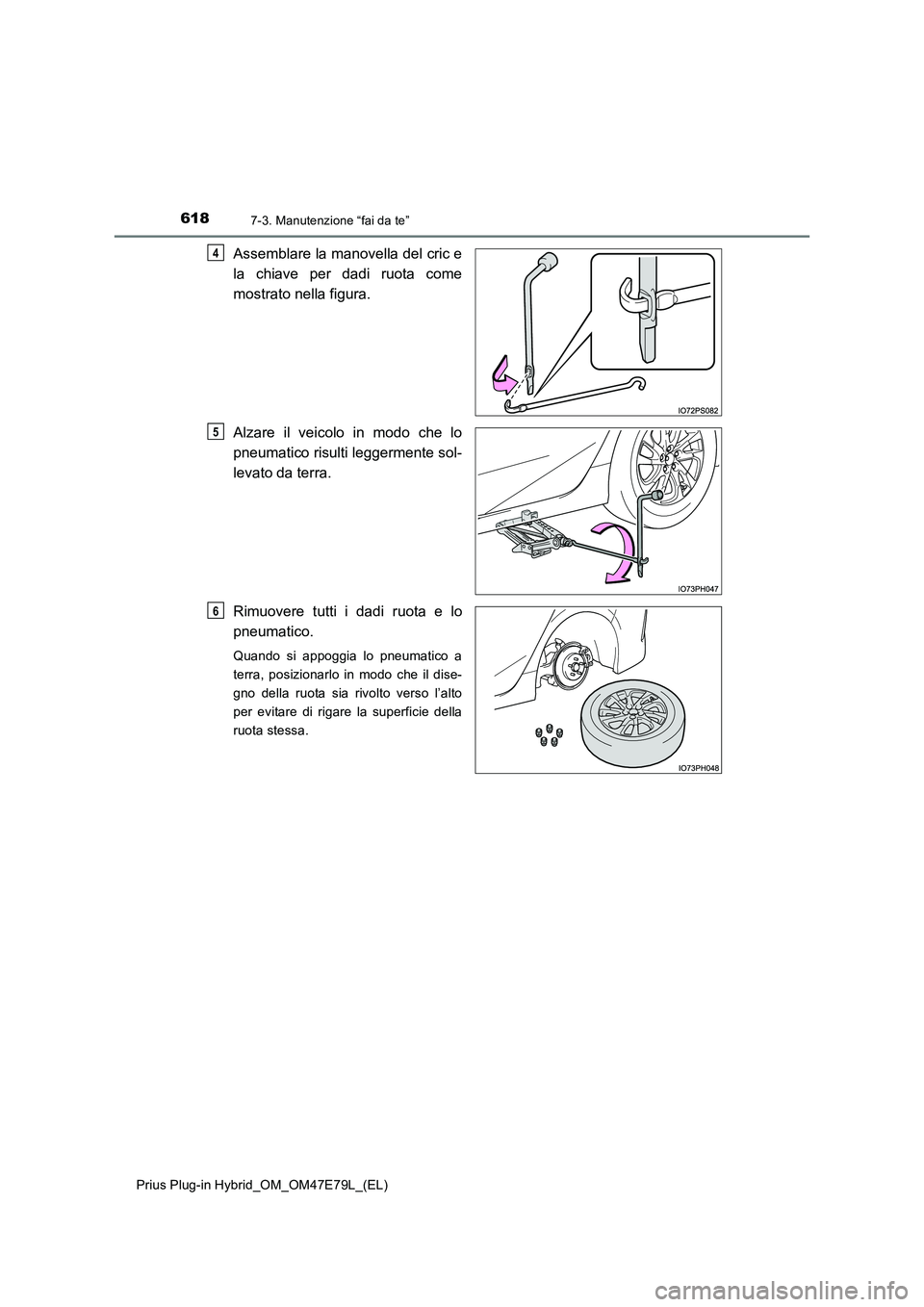

6187-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Assemblare la manovella del cric e
la chiave per dadi ruota come
mostrato nella figura.
Alzare il veicolo in modo che lo
pneumatico risulti leggermente sol-
levato da terra.
Rimuovere tutti i dadi ruota e lo
pneumatico.
Quando si appoggia lo pneumatico a
terra, posizionarlo in modo che il dise-
gno della ruota sia rivolto verso l’alto
per evitare di rigare la superficie della
ruota stessa.
4
5
6

6197-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
7
Manutenzione e cura

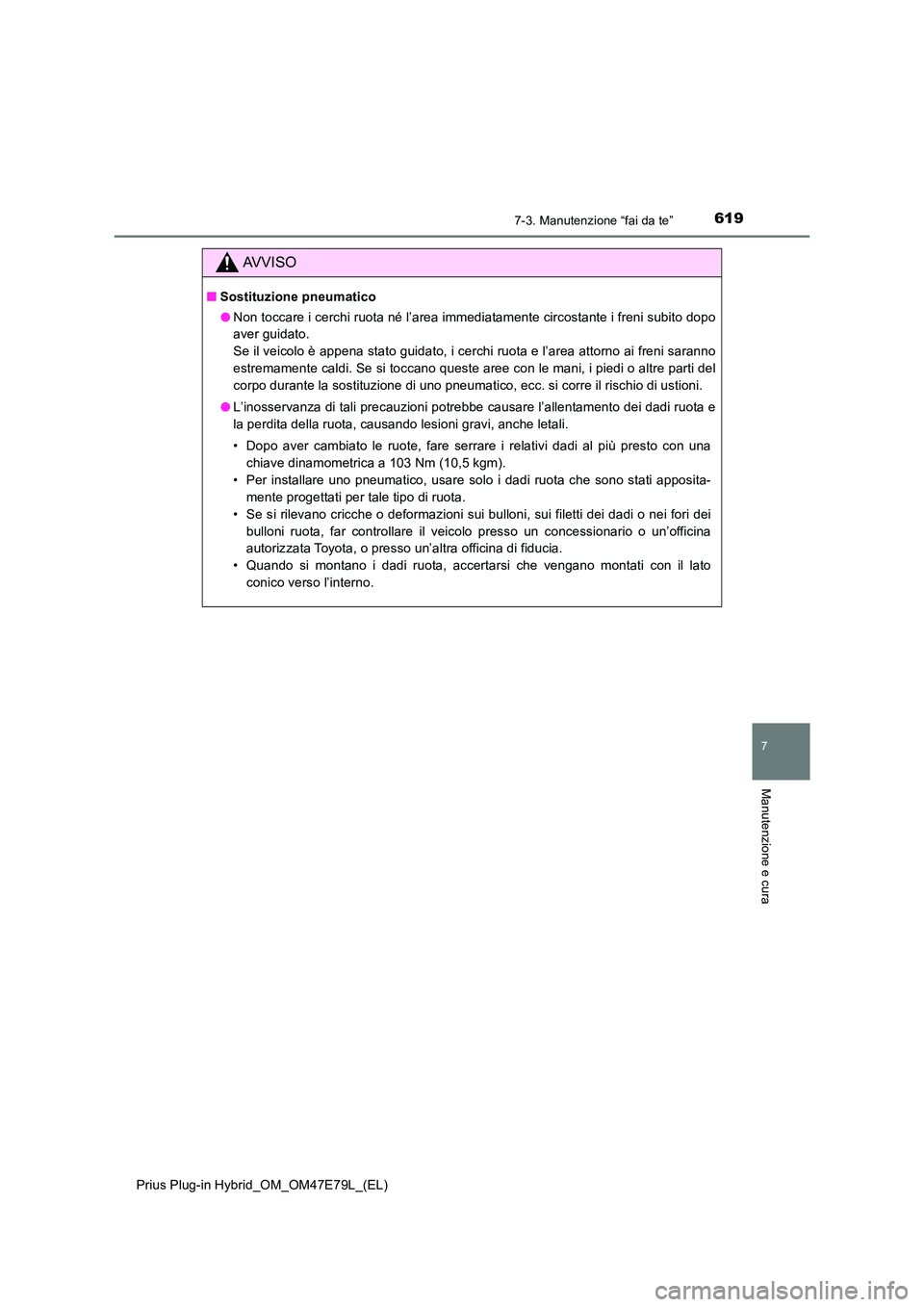

AVVISO
QSostituzione pneumatico
O Non toccare i cerchi ruota né l’area immediatamente circostante i freni subito dopo
aver guidato.
Se il veicolo è appena stato guidato, i cerchi ruota e l’area attorno ai freni saranno
estremamente caldi. Se si toccano queste aree con le mani, i piedi o altre parti del
corpo durante la sostituzione di uno pneumatico, ecc. si corre il rischio di ustioni.
O L’inosservanza di tali precauzioni potrebbe causare l’allentamento dei dadi ruota e
la perdita della ruota, causando lesioni gravi, anche letali.
• Dopo aver cambiato le ruote, fare serrare i relativi dadi al più presto con una
chiave dinamometrica a 103 Nm (10,5 kgm).
• Per installare uno pneumatico, usare solo i dadi ruota che sono stati apposita-
mente progettati per tale tipo di ruota.
• Se si rilevano cricche o deformazioni sui bulloni, sui filetti dei dadi o nei fori dei
bulloni ruota, far controllare il veicolo presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina di fiducia.
• Quando si montano i dadi ruota, accertarsi che vengano montati con il lato
conico verso l’interno.

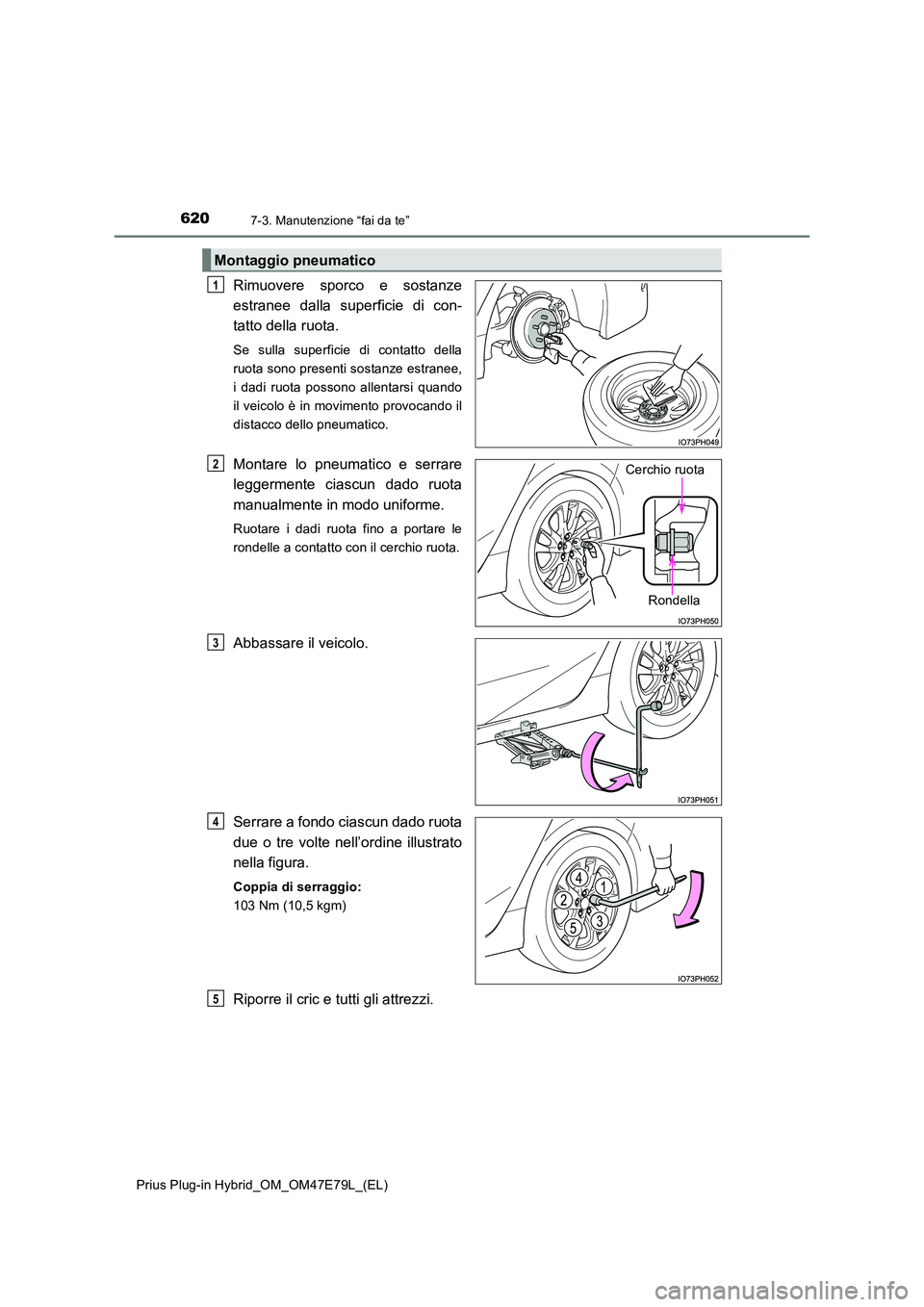

6207-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Rimuovere sporco e sostanze
estranee dalla superficie di con-
tatto della ruota.
Se sulla superficie di contatto della
ruota sono presenti sostanze estranee,
i dadi ruota possono allentarsi quando
il veicolo è in movimento provocando il
distacco dello pneumatico.
Montare lo pneumatico e serrare
leggermente ciascun dado ruota
manualmente in modo uniforme.
Ruotare i dadi ruota fino a portare le
rondelle a contatto con il cerchio ruota.
Abbassare il veicolo.
Serrare a fondo ciascun dado ruota
due o tre volte nell’ordine illustrato
nella figura.
Coppia di serraggio:
103 Nm (10,5 kgm)
Riporre il cric e tutti gli attrezzi.
Montaggio pneumatico
1
Rondella
Cerchio ruota2
3
4
5

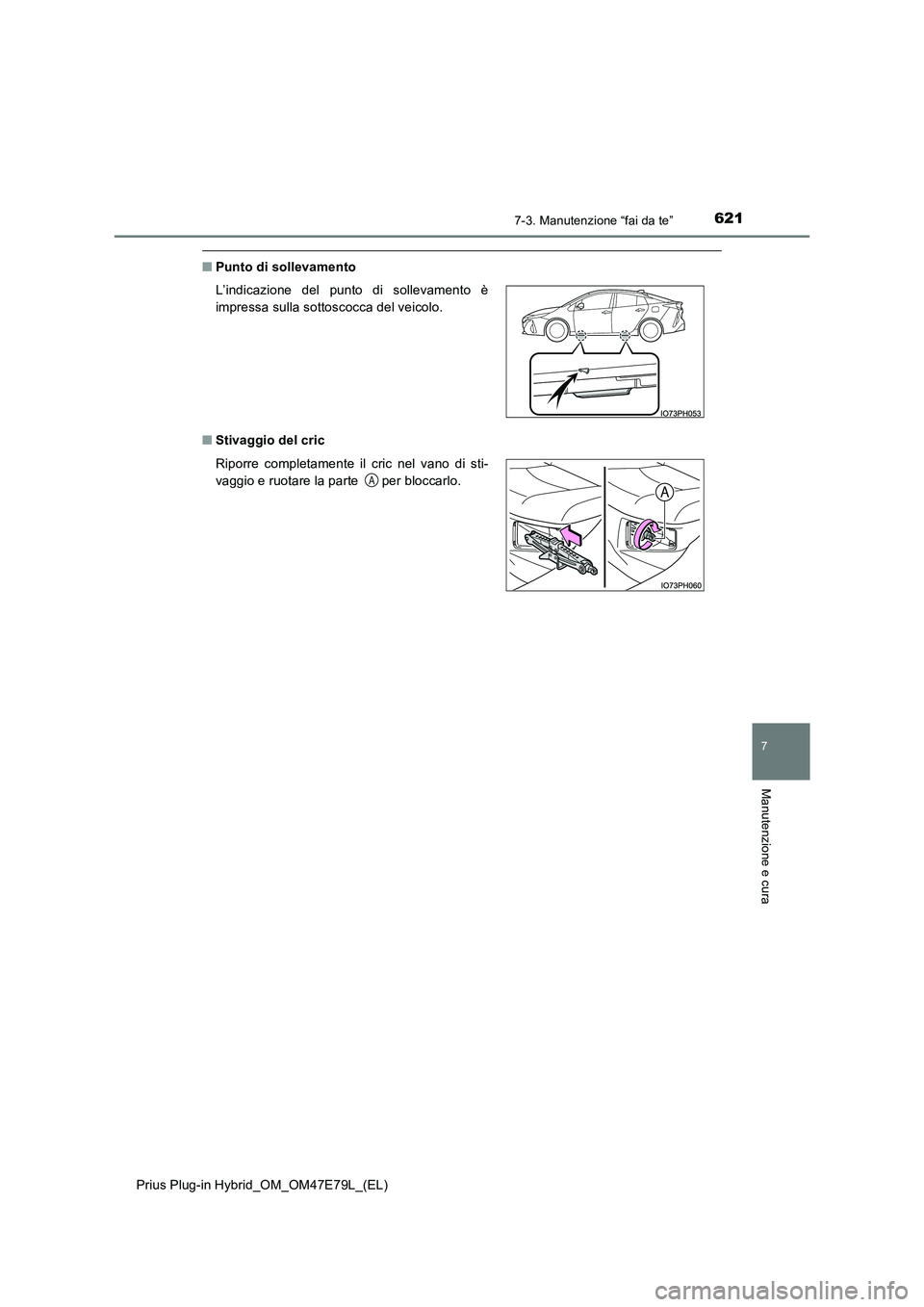

6217-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
7
Manutenzione e cura
QPunto di sollevamento
QStivaggio del cric L’indicazione del punto di sollevamento è
impressa sulla sottoscocca del veicolo.
Riporre completamente il cric nel vano di sti-
vaggio e ruotare la parte per bloccarlo.
A

6227-3. Manutenzione “fai da te”

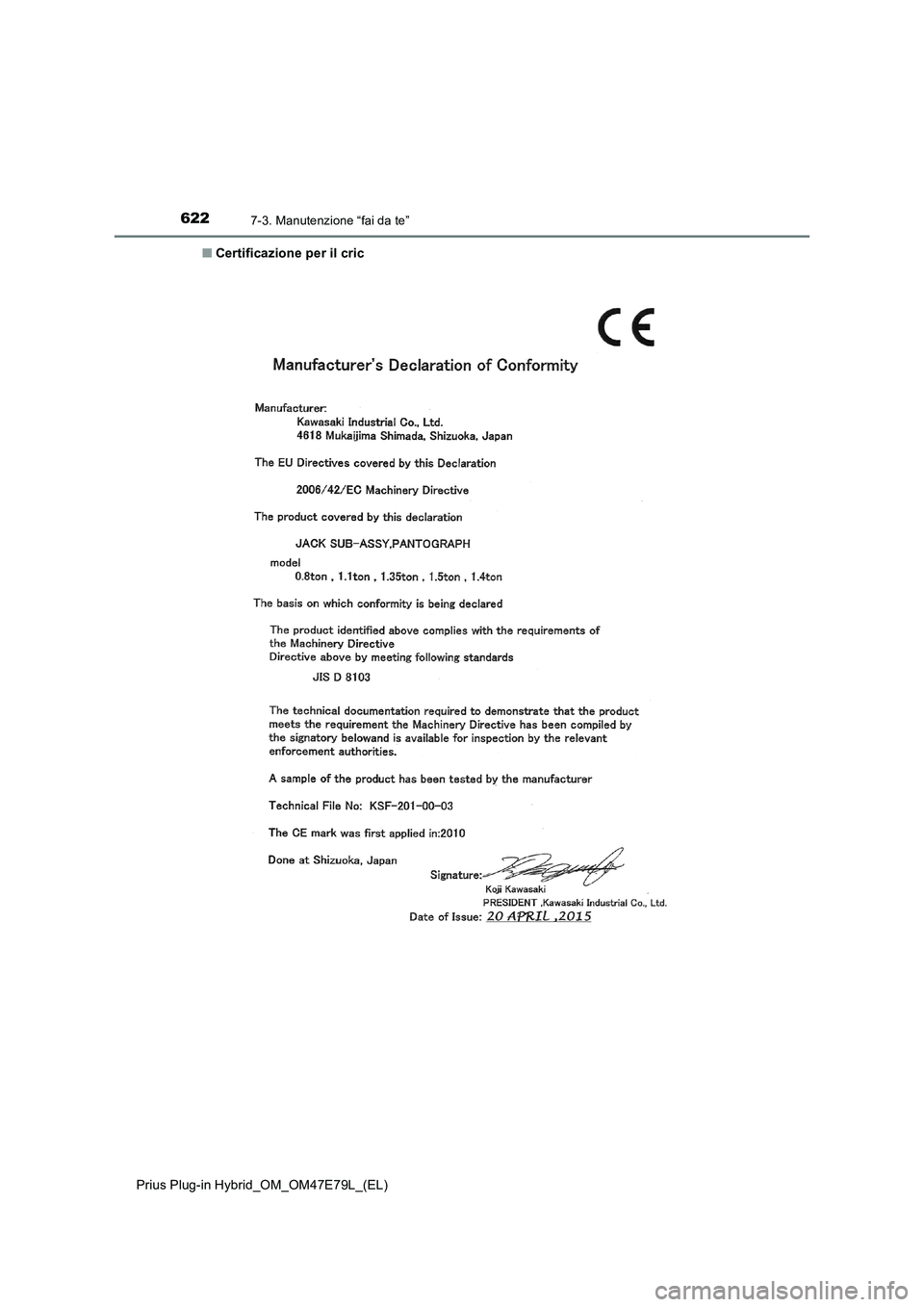

Prius Plug-in Hybrid_OM_OM47E79L_(EL)QCertificazione per il cric
