2022 TOYOTA HILUX Návod na použití (in Czech)

5357-3. Údržba svépomocí
HILUX_OM_OM0K513CZ_(EE)
7
Údržba a péče
Vyjměte částečně vložku blatníku a otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
2
Bez světel pro denní svíceníSe světly pro denní svícení
Nárazník
Vložka
blatníkuNárazník
Vložka
blatníku
3
Bez světel pro denní svíceníSe světly pro denní svícení
4

5367-3. Údržba svépomocí
HILUX_OM_OM0K513CZ_(EE)
■Přední směrová světla (halogenové světlomety typu A)
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3

5377-3. Údržba svépomocí
HILUX_OM_OM0K513CZ_(EE)
7
Údržba a péče

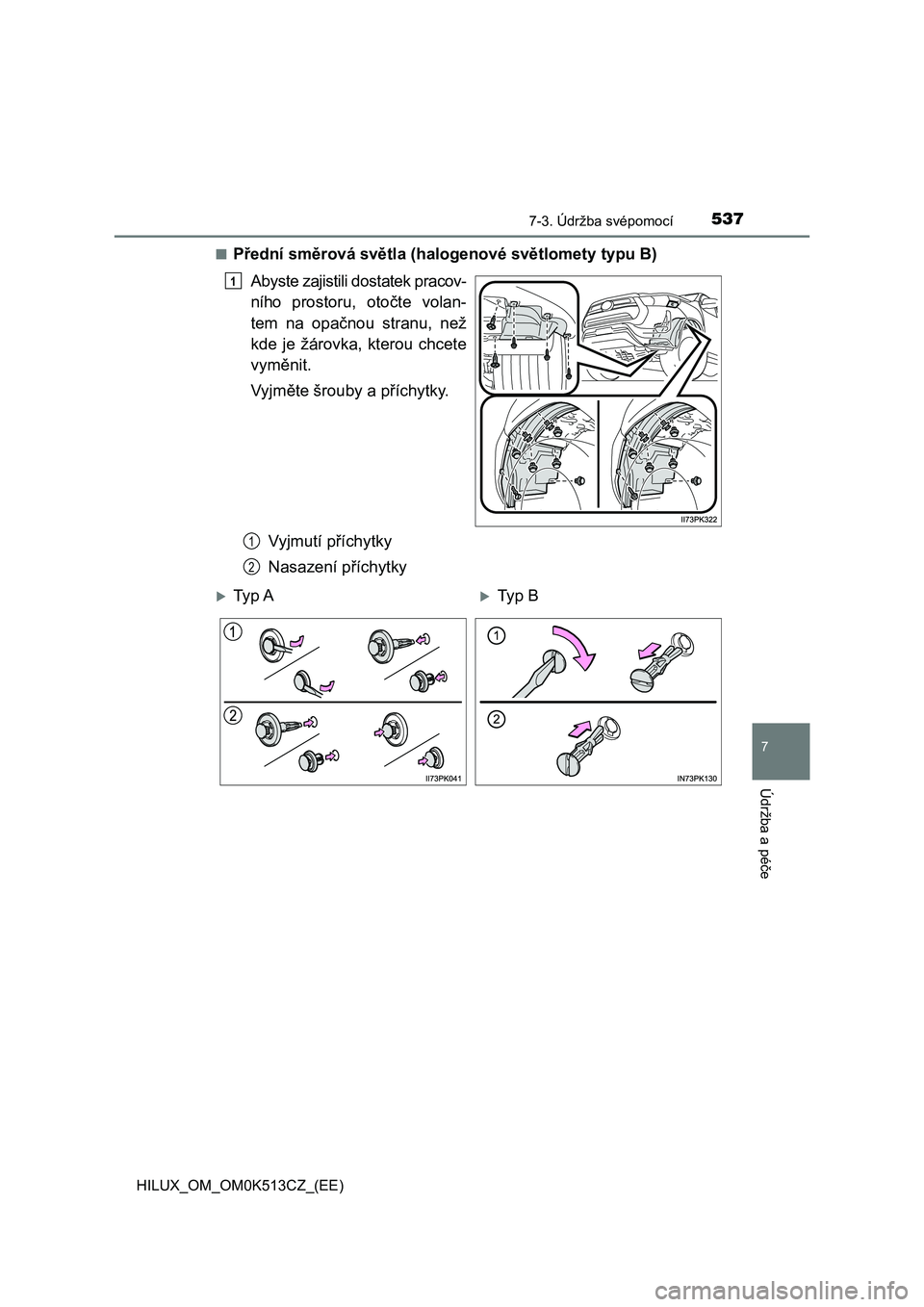

■Přední směrová světla (halogenové světlomety typu B)
Abyste zajistili dostatek pracov-
ního prostoru, otočte volan-
tem na opačnou stranu, než
kde je žárovka, kterou chcete
vyměnit.
Vyjměte šrouby a příchytky.
Vyjmutí příchytky
Nasazení příchytky
1
1
2
Ty p ATy p B

5387-3. Údržba svépomocí
HILUX_OM_OM0K513CZ_(EE)
Vyjměte částečně vložku blat-
níku a otočte paticí žárovky
doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
Nárazník
Vložka
blatníku
2
3
4

5397-3. Údržba svépomocí
HILUX_OM_OM0K513CZ_(EE)
7
Údržba a péče
■Halogenová přední mlhová světla (jsou-li ve výbavě)
Abyste zajistili dostatek pracov-
ního prostoru, otočte volan-
tem na opačnou stranu, než
kde je žárovka, kterou chcete
vyměnit.
Vyjměte šrouby a příchytky.
Vyjmutí příchytky
Nasazení příchytky
1
1
2
Ty p ATy p B

5407-3. Údržba svépomocí
HILUX_OM_OM0K513CZ_(EE)
Částečně odstraňte vložku blat-
níku a při stisknutí uvolňovací
pojistky odpojte konektor.
Otočte paticí žárovky doleva.
Vyměňte žárovku a nasaďte
patici žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Nárazník
Vložka
blatníku
2
3
4

5417-3. Údržba svépomocí
HILUX_OM_OM0K513CZ_(EE)
7
Údržba a péče
Otočte a zajistěte patici žá-
rovky.
Nasaďte konektor.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte přední mlho-
vá světla a pohledem ověřte, že
otvorem neuniká žádné světlo.
Když nasazujete vložku blatníku, šrouby a příchytky, proveďte
obrácený postup vyjmutí v krocích a .
5
6
7
12

5427-3. Údržba svépomocí
HILUX_OM_OM0K513CZ_(EE)
■Brzdová/koncová, zadní směrová světla, couvací světla a zadní
mlhové světlo (je-li ve výbavě ) (bez LED brzdových světel)
Vyjměte upevňovací šrouby
a vytáhněte jednotku do strany,
abyste ji vyjmuli.
Otočte paticí žárovky doleva.
Brzdové/koncové světlo
Zadní směrové světlo
Couvací světlo nebo zadní
mlhové světlo
Vyjměte žárovku.
Brzdové/koncové světlo
Zadní směrové světlo
Couvací světlo nebo zadní
mlhové světlo
Při nasazování obraťte uvedený postup.
1
2
1
2
3
3
1
2
3
4
