2022 TOYOTA HILUX Manuale duso (in Italian)

647
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71337L_(EL)
*: La capacità del fluido è la quantità di riferimento.
Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata Toyota, o
a un’altra officina di fiducia.
Cambio automatico
Capacità del fluido*Motore a benzina8,5 litri
Motore diesel9,5 litri
Tipo di fluidoToyota Genuine ATF WS (fluido originale
Toyota ATF WS)
NOTA
Q Tipo di fluido del cambio automatico
L’impiego di un fluido del cambio diverso da quello sopra indicato può provocare
rumorosità o vibrazioni anomale, o danni al cambio del veicolo.
Cambio manuale
Capacità olio
Modelli a 5 marce 2,2 litri
Modelli a
6 marce
Modelli 4WD 2,5 litri
Pre Runner 2,7 litri
Tipo di olio
TOYOTA Genuine Manual
Transmission Gear Oil API GL-
3 (GL-4) (olio originale
TOYOTA per cambio manuale
API GL-3 (GL-4)) o equivalente
Viscosità dell’olio raccomandata SAE 75W-90
NOTA
Q Olio ingranaggi del cambio manuale
Si prega di considerare che a seconda delle caratteristiche dell’olio ingranaggi utiliz-
zato o delle condizioni di funzionamento, il rumore al regime di minimo, la sensa-
zione al cambio marcia e/o i consumi di carburante potrebbero essere diversi. Per
garantire prestazioni ottimali, Toyota raccomanda l’uso di “TOYOTA Genuine Manual
Transmission Gear Oil” (olio originale TOYOTA per ingranaggi del cambio manuale).

6489-1. Specifiche
HILUX_OM_OM71337L_(EL)
*: Questo veicolo Toyota è stato rifornito in fabbrica con “Toyota Genuine Transfer
Gear oil LF” (olio originale Toyota per ripartitore di coppia LF). Utilizzare “Toyota
Genuine Transfer Gear oil LF” o un olio equivalente di qualità comparabile che sod-
disfi le specifiche sopra riportate. Per ulteriori informazioni, rivolgersi a un conces-
sionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
*1: Questo veicolo Toyota è stato rifornito in fabbrica con “Toyota Genuine Differential
Gear Oil” (olio per differenziale originale Toyota). Utilizzare “Toyota Genuine Diffe-
rential Gear Oil” (olio per differenziale originale Toyota) o un olio equivalente omolo-
gato da Toyota che soddisfi le specifiche sopra riportate. Per ulteriori informazioni,
rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina
di fiducia.
*2: modelli fabbricati in Tailandia*4
*3: modelli fabbricati in Sudafrica*4
*4: in caso di dubbi sul modello consultare il paragrafo “Verifica del modello del veicolo
in uso”. (P. 1 1 )
Ripartitore di coppia (modelli 4WD)
Capacità olio1,0 litri
Tipo di olio*
“Toyota Genuine Transfer Gear oil LF” (olio ori-
ginale Toyota per ripartitore di coppia LF) o
equivalente
Viscosità dell’olio raccomandataSAE 75W
Differenziale
Capacità
olio
Anteriore
(modelli
4WD)Senza A.D.D.1,45 litri
Con A.D.D.1,60 litri
Lato
posteriore
Senza sistema di
bloccaggio del
differenziale
posteriore
3,65 litri*2
3,75 litri*3
Con sistema di
bloccaggio del
differenziale
posteriore
3,60 litri
Tipo*1 e viscosità dell’olio
Toyota Genuine Differential gear oil
(olio per differenziale originale
Toyota) LT 75W-85 GL-5 o equiva-
lente

649
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71337L_(EL)
*1: distanza minima tra il pianale e il pedale premuto con una forza di 490 N e con il
motore in funzione
*2: corsa della leva del freno di stazionamento azionata con una forza di 200 N
*3: senza pneumatici 205R16C
*4: con pneumatici 205R16C
*1: modelli fabbricati in Tailandia*3
*2: solo con applicazione grasso
*3: in caso di dubbi sul modello consultare il paragrafo “Verifica del modello del veicolo
in uso”. (P. 1 1 )
Frizione (veicoli con cambio manuale)
Corsa a vuoto del pedale 5  15 mm
Tipo di fluidoSAE J1703 o FMVSS No.116 DOT 3 o
SAE J1704 o FMVSS No.116 DOT 4
Freni
Distanza del
pedale (dal
pianale)
*1
Senza VSC82 mm*3
92 mm*4
Con VSC82 mm
Corsa a vuoto del pedale1,0  6,0 mm
Corsa leva del freno di stazionamento*27  9 scatti
Tipo di fluido
SAE J1703 o FMVSS No. 116
DOT 3 o SAE J1704 o FMVSS
No. 116 DOT 4
Lubrificazione telaio
Alberi di
trasmissione
Anteriore
(modelli
4WD)
CrocieraGrasso per telai a base di litio, NLGI
N. 2
Giunto
scorrevole
*1
Grasso per telai a base di litio al bisol-
furo di molibdeno, NLGI N. 2 oppure
grasso per telai a base di litio, NLGI
N. 2
PosterioreCrociera*2Grasso per telai a base di litio, NLGI
N. 2

6509-1. Specifiche
HILUX_OM_OM71337L_(EL)
Pneumatici da 16 pollici
Pneumatici da 17 pollici (tipo A)
Sterzo
GiocoInferiore a 30 mm
Tipo di liquido del servosterzoFluido del cambio automatico DEXRON® II o
III
Pneumatici e cerchi
Dimensioni
pneumatico205R16C 8PR 110/108S
Pressione di
gonfiaggio
pneumatici
(Pressione di
gonfiaggio
pneumatici a freddo
raccomandata)
Ruote anteriori
kPa (kgf/cm2 o
bar, psi)
Ruote posteriori
(veicolo scarico)
kPa (kgf/cm
2 o
bar, psi)
Ruote posteriori
(veicolo a pieno
carico)
kPa (kgf/cm
2 o
bar, psi)
270 (2.7, 39)270 (2.7, 39)340 (3.4, 49)
Dimensioni del
cerchio16  6J
Coppia di serraggio
dadi ruota105 Nm (10,7 kgm)
Dimensioni
pneumatico225/70R17C 108/106S
Pressione di
gonfiaggio
pneumatici
(pressione di
gonfiaggio
pneumatici a freddo
raccomandata)
Ruote anteriori
kPa (kgf/cm2 o
bar, psi)
Ruote posteriori
(veicolo scarico)
kPa (kgf/cm
2 o
bar, psi)
Ruote posteriori
(veicolo a pieno
carico)
kPa (kgf/cm
2 o
bar, psi)
240 (2,4, 35)240 (2,4, 35)300 (3,0, 44)
Dimensioni del
cerchio17  6J
Coppia di serraggio
dadi ruota105 Nm (10,7 kgm)

651
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71337L_(EL)
Pneumatici da 17 pollici (tipo B)
*: in caso di dubbi sul modello, vedere il paragrafo “Verifica del modello del veicolo in
uso”. (P. 11 )
Dimensioni
pneumatico265/65R17 112S
Pressione
di gonfiaggio
pneumatici (pres-
sione di gonfiaggio
pneumatici a freddo
raccomandata)Ruote
anteriori
(veicolo
scarico)
kPa
(kgf/cm
2 o
bar, psi)
Ruote
anteriori
(veicolo a
pieno carico)
kPa
(kgf/cm
2 o
bar, psi)
Ruote
posteriori
(veicolo
scarico)
kPa
(kgf/cm
2 o
bar, psi)
Ruote
posteriori
(veicolo a
pieno carico)
kPa
(kgf/cm
2 o
bar, psi)
Tranne per
Kazakistan e
modelli con
codice destina-
zione modello
W
*
200
(2,0, 29)230
(2,3, 33)200
(2,0, 29)250
(2,5, 36)
Per Kazakistan
e modelli con
codice destina-
zione modello
W
*
230
(2,3, 33)230
(2,3, 33)230
(2,3, 33)250
(2,5, 36)
Dimensioni del
cerchio17  7 1/2J
Coppia di serraggio
dadi ruota105 Nm (10,7 kgm)

6529-1. Specifiche
HILUX_OM_OM71337L_(EL)
Pneumatici da 18 pollici
*: in caso di dubbi sul modello, vedere il paragrafo “Verifica del modello del veicolo in
uso”. (P. 11 )
QDurante il traino di un rimorchio (con gancio di traino)
Aggiungere 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) alla pressione di gonfiaggio
pneumatici raccomandata e guidare a una velocità inferiore ai 100 km/h.
Dimensioni
pneumatico265/60R18 110H
Pressione di
gonfiaggio
pneumatici
(pressione di
gonfiaggio
pneumatici a freddo
raccomandata)Ruote
anteriori
(veicolo
scarico)
kPa
(kgf/cm
2 o
bar, psi)
Ruote
anteriori
(veicolo a
pieno carico)
kPa
(kgf/cm
2 o
bar, psi)
Ruote
posteriori
(veicolo
scarico)
kPa
(kgf/cm
2 o
bar, psi)
Ruote
posteriori
(veicolo a
pieno carico)
kPa
(kgf/cm
2 o
bar, psi)
Tranne per
Kazakistan e
modelli con
codice destina-
zione modello
W
*
200
(2,0, 29)230
(2,3, 33)200
(2,0, 29)250
(2,5, 36)
Per Kazakistan
e modelli con
codice destina-
zione modello
W
*
230
(2,3, 33)230
(2,3, 33)230
(2,3, 33)250
(2,5, 36)
Dimensioni del
cerchio18  7 1/2J
Coppia di serraggio
dadi ruota105 Nm (10,7 kgm)

653
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71337L_(EL)
*: se in dotazione

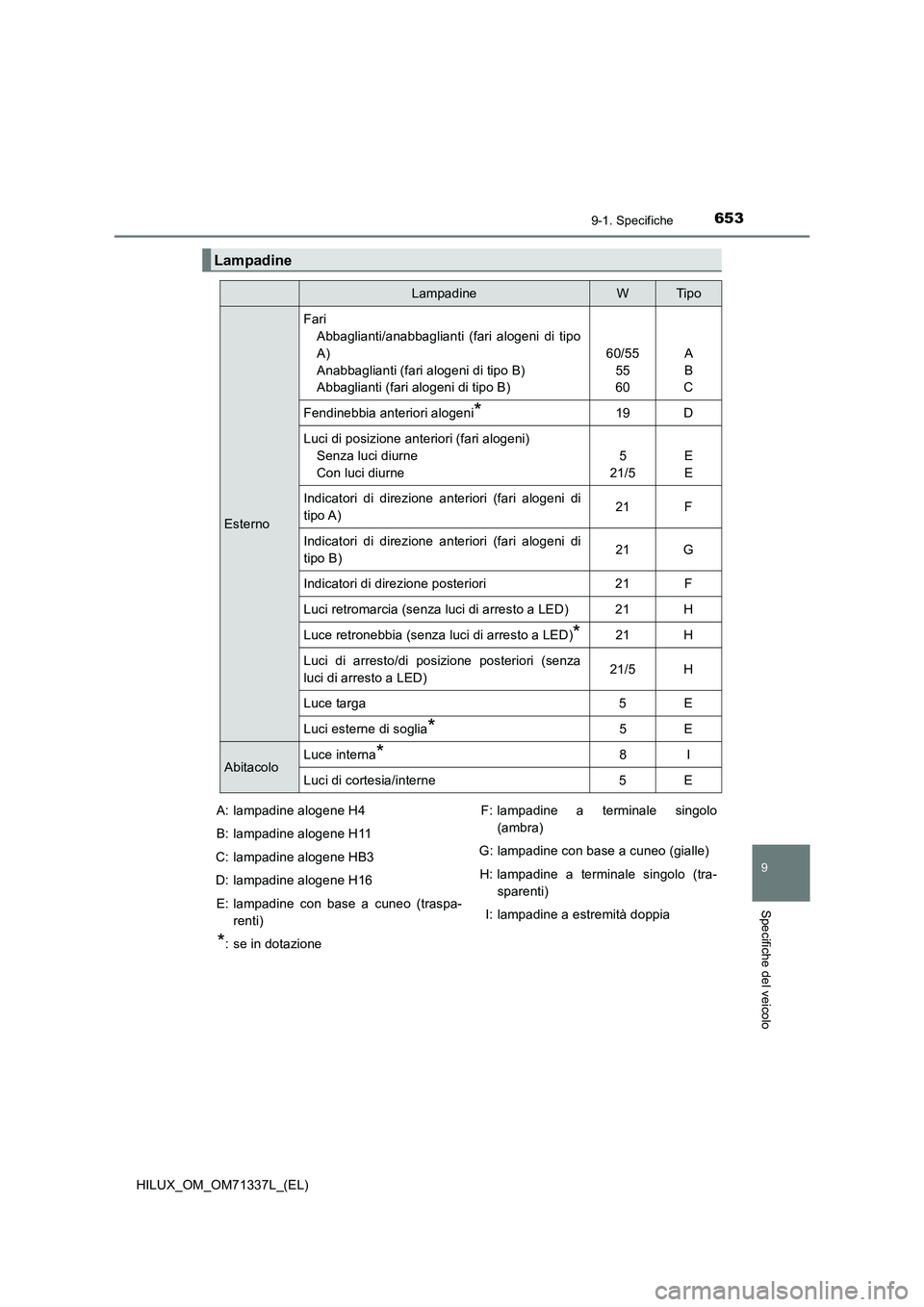

Lampadine
LampadineWTipo
EsternoFari
Abbaglianti/anabbaglianti (fari alogeni di tipo
A)
Anabbaglianti (fari alogeni di tipo B)
Abbaglianti (fari alogeni di tipo B)60/55
55
60A
B
C
Fendinebbia anteriori alogeni
*19 D
Luci di posizione anteriori (fari alogeni)
Senza luci diurne
Con luci diurne5
21/5E
E
Indicatori di direzione anteriori (fari alogeni di
tipo A)21 F
Indicatori di direzione anteriori (fari alogeni di
tipo B)21 G
Indicatori di direzione posteriori 21 F
Luci retromarcia (senza luci di arresto a LED) 21 H
Luce retronebbia (senza luci di arresto a LED)
*21 H
Luci di arresto/di posizione posteriori (senza
luci di arresto a LED)21/5 H
Luce targa 5 E
Luci esterne di soglia
*5E
AbitacoloLuce interna*8I
Luci di cortesia/interne 5 E
A: lampadine alogene H4
B: lampadine alogene H11
C: lampadine alogene HB3
D: lampadine alogene H16
E: lampadine con base a cuneo (traspa-
renti)F: lampadine a terminale singolo
(ambra)
G: lampadine con base a cuneo (gialle)
H: lampadine a terminale singolo (tra-
sparenti)
I: lampadine a estremità doppia

6549-1. Specifiche
HILUX_OM_OM71337L_(EL)
Infor mazioni sul carburante
XMotore a benzina
Quando si trovano questi simboli dei carburanti nelle stazioni di servizio,
usare solo il carburante con le seguenti denominazioni.

Si deve usare esclusivamente benzina senza piombo.
Per ottenere prestazioni ottimali del motore, scegliere benzina senza
piombo con numero di ottani (RON) pari a 91 o superiore.
XMotore diesel
Quando si trovano questi simboli dei carburanti nelle stazioni di servizio,
usare solo il carburante con le seguenti denominazioni.

Unione europea:
Utilizzare solo carburante diesel conforme alle norma europee EN590 o
EN16734.
Fuori dall’Unione europea (veicoli senza sistema DPF):
Utilizzare solo carburante diesel con numero di cetano pari a 48 o supe-
riore.
Fuori dall’Unione europea (veicoli con sistema DPF):
Utilizzare solo carburante diesel con 10 ppm o meno di zolfo e un numero
di cetano pari a 48 o superiore.
