2022 TOYOTA C-HR Návod na použití (in Czech)

7678-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ
8
Technické údaje vozidla
■Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho voz idla.
Toto je základní identifikační číslo vašeho vozidla. Používá se k re-
gistraci vlastnictví vašeho vozidla.
Toto číslo je vyraženo na horní
levé části přístrojového panelu.
Toto číslo je vyznačeno pod pra-
vým předním sedadlem.
Toto číslo je také uvedeno na
výrobním štítku.
Identifikace vozidla

7688-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ
■Číslo motoru
Číslo motoru je vyraženo na bloku motoru, viz obrázek.
Motor 2ZR-FXE
Motor M20A-FXS
Motor 2ZR-FXEMotor M20A-FXS
Motor
Model2ZR-FXE
Ty p4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih80,5  88,3 mm
Zdvihový objem1 798 cm3
Vůle ventilůAutomatické nastavení
ModelM20A-FXS
Ty p4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih80,5  97,6 mm
Zdvihový objem1 987 cm3
Vůle ventilůAutomatické nastavení

7698-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ
8
Technické údaje vozidla
Palivo
Typ paliva
Když uvidíte tyto typy palivových štítků
u čerpací stanice, použijte pouze palivo
s jedním z následujících štítků.

Oblast EU:
Pouze bezolovnatý benzín odpovídající
Evropské normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo (RON)95 nebo vyšší
Objem palivové nádrže
(Jmenovitý)43 litrů
Elektrický (trakční) motor
Ty pSynchronní motor s permanentními magnety
Maximální výkon
Motor 2ZR-FXE
53 kW
Motor M20A-FXS
80 kW
Maximální točivý moment
Motor 2ZR-FXE
163 N·m
Motor M20A-FXS
202 N·m

7708-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ
Motor 2ZR-FXE (kromě Guadeloupe, Martiniku, F. Guyany a Grónska)
Motor 2ZR-FXE (pro Guadeloupe, Martinik, F. Guyanu a Grónsko)
a motor
M20A-FXS:
■Objem motorového oleje (Vypuštění a naplnění - jmenovitý*)
*: Objem motorového oleje je referenční množství, které se používá při výměně
motorového oleje. Zahřejte motor a vypněte hybridní systém, počkejte déle
než 5 minut a zkontrolujte hladinu oleje na měrce.
Hybridní (trakční) akumulátor
Napětí3,7 V/článek
Objem3,6 Ah (3HR)
Počet56 článků
Celkové napětí207,2 V
Napětí7,2 V/modul
Objem6,5 Ah (3HR)
Počet
Motor 2ZR-FXE
28 modulů
Motor M20A-FXS
30 modulů
Celkové napětí
Motor 2ZR-FXE
201,6 V
Motor M20A-FXS
216 V
Systém mazání
S filtrem
Motor 2ZR-FXE
4,2 litru
Motor M20A-FXS
4,3 litru
Bez filtru3,9 litrů

7718-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ
8
Technické údaje vozidla
■Volba motorového oleje
Benzínový motor -
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toy ota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný moto rový olej stejné kvality.
Třída oleje:
0W-16:
Vícerozsahový motorový olej API t řídy SN "Resource-Conserving",
SN PLUS "Resource-Conserving" nebo SP "Resource-Conserving",
nebo ILSAC GF-6B
0W-20 a 5W-30:
Vícerozsahový motorový olej API t řídy SM "Energy-Conserving", SN
"Resource-Conserving", SN PLU S "Resource-Conserving" nebo SP
"Resource-Conserving", nebo ILSAC GF-6A
Doporučená viskozita (SAE):
SAE 0W-16, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotřeby
paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-16, může být použit olej
SAE 0W-20. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-16.
Předpokládaný rozsah teplot
před příští výměnou oleje
Doporučeno

7728-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ
Viskozita oleje (jako příklad je zde vysvětleno 0W-16):
• Hodnota 0W v označení 0W-16 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější starto vání motoru v chladném počasí.
• Hodnota 16 v označení 0W-16 vyja dřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidl o jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registrova ný-
mi značkami API, aby vám pomohly zvolit olej, který byste měli použít.
Servisní symbol API
Horní část: "API SERVICE SP"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-16" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochranu
životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zob-
razena certifikační značka The In-
ternational Lubricant Specification
Advisory Committee (ILSAC)

7738-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ
8
Technické údaje vozidla
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontaktujte kteréhokoliv autorizované ho pro-
dejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.

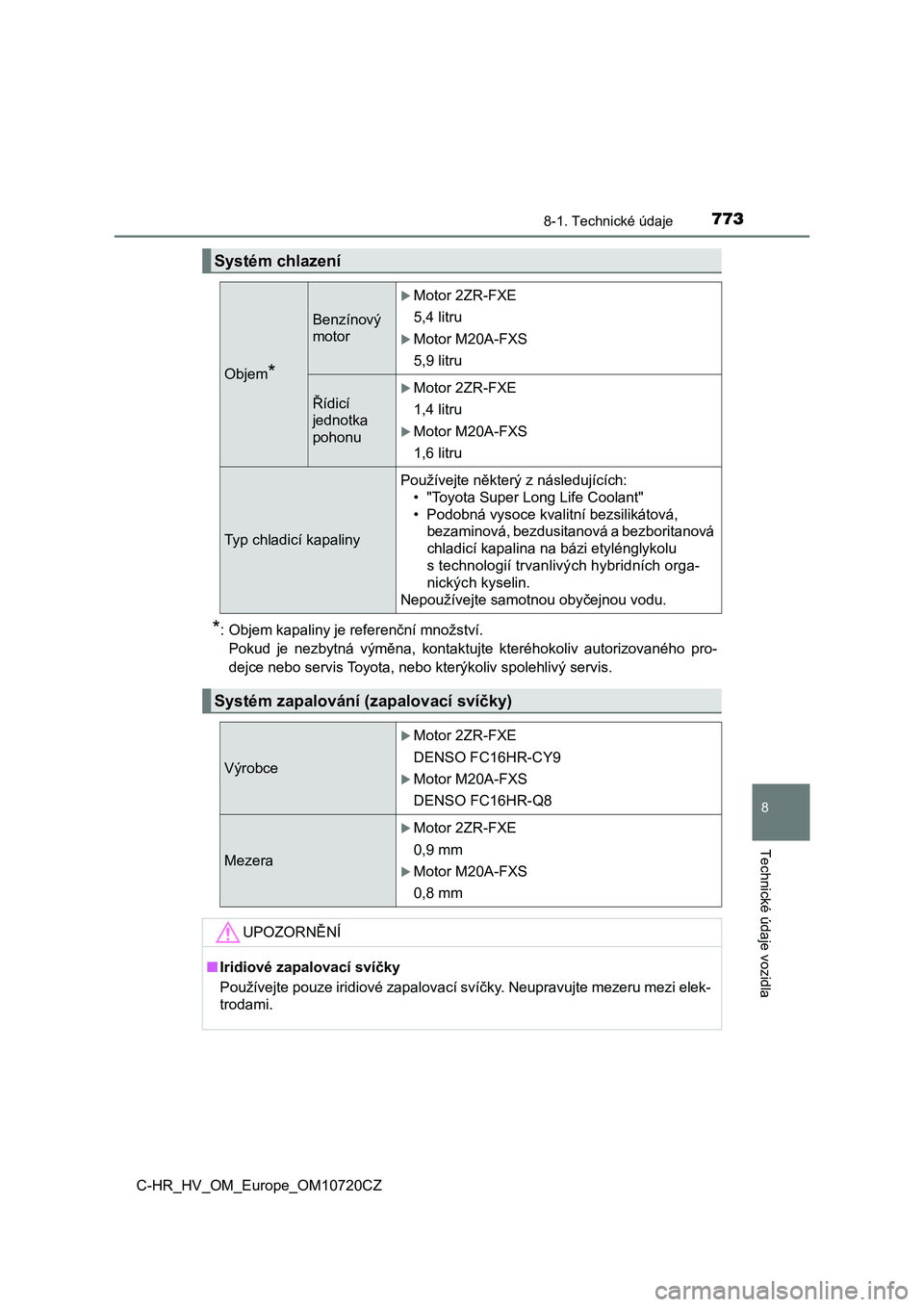

Systém chlazení
Objem*
Benzínový
motor
Motor 2ZR-FXE
5,4 litru
Motor M20A-FXS
5,9 litru
Řídicí
jednotka
pohonu
Motor 2ZR-FXE
1,4 litru
Motor M20A-FXS
1,6 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová,
bezaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních orga-
nických kyselin.
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování (zapalovací svíčky)
Výrobce
Motor 2ZR-FXE
DENSO FC16HR-CY9
Motor M20A-FXS
DENSO FC16HR-Q8
Mezera
Motor 2ZR-FXE
0,9 mm
Motor M20A-FXS
0,8 mm
UPOZORNĚNÍ
■ Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.

7748-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Elektrický systém (12V akumulátor)
Akumulátor
Hodnota specifického
napětí při 20 C:
Specifická hustota
elektrolytu při 20 C:
12,0 V nebo vyšší
(Vypněte spínač POWER a zapněte
dálkové světlomety na 30 sekund.)
Pokud je napětí nižší než standardní
hodnota, dobijte akumulátor.
1,25 nebo vyšší
Pokud je specifická hustota nižší než
standardní hodnota, dobijte akumulátor.
Nabíjecí proud
Rychlé nabíjení
Pomalé nabíjení
15 A max.
5 A max.
Převodovka
Objem kapaliny*
Motor 2ZR-FXE
3,6 litru
Motor M20A-FXS
3,8 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■ Typ kapaliny převodovky
Použití jiné kapaliny převodovky než výše uvedeného typu může z působit
abnormální hluk nebo vibrace, nebo celkové poškození převodovky vašeho
vozidla.
