2022 TOYOTA C-HR Návod na použití (in Czech)

6476-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10720CZ
6
Údržba a péče
VÝSTRAHA
■Pokyny pro akumulátor
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zranění.
●Baterii nespolkněte. Může to způsobit chemické popálení.
● V elektronickém klíči se používá mincová baterie nebo knoflíková baterie.
Pokud dojde k spolknutí baterie, může to způsobit těžké chemick é popálení
již za 2 hodiny a může to způsobit smrt nebo vážné zranění.
● Nové a vyjmuté baterie uchovávejte mimo dosah dětí.
● Pokud nelze kryt pevně zavřít, přestaňte používat elektronický klíč a klíč
uložte na místo, kde se děti nemohou dostat, a pak kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo lehlivý
servis.
● Pokud omylem spolknete baterii nebo vložíte baterii do některé části těla,
okamžitě vyhledejte lékařskou pomoc.
■ Abyste zabránili výbuchu baterie nebo úniku hořlavé kapaliny nebo
plynu
● Nahraďte baterii novou baterií stejného typu. Pokud je použit špatný typ
baterie, ta může vybuchnout.
● Nevystavujte baterie extrémně nízkému tlaku z důvodu vysoké nadmořské
výšky nebo extrémně vysokým teplotám.
● Baterii nespalujte, nerozbíjejte nebo neřežte.
■ Certifikace pro lithiovou baterii
VÝSTRAHA:
POKUD JE BATERIE NAHRAZENA NESPRÁVNÝM TYPEM,
HROZÍ NEBEZPEČÍ VÝBUCHU.
POUŽITÉ BATERIE ZLIKVIDUJTE PODLE POKYNŮ.
UPOZORNĚNÍ
■ Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
● Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
● Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
● Neohýbejte žádný z kontaktů baterie.

6486-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10720CZ
Kontrola a výměna pojistek
Vypněte spínač POWER.
Otevřete kryt pojistkové skříňky.
Motorový prostor: poji stková skříňka typu A
Při zatlačení 2 západek zvedněte
kryt nahoru.
Když zavíráte kryt, ujistěte se, že
jsou 2 západky zajištěny.
Motorový prostor: pojistková s kříňka typu B (motor 2ZR-FXE)
Při zatlačení 3 západek zvedněte
kryt nahoru.
Když zavíráte kryt, ujistěte se, že
jsou 3 západky zajištěny.
Motorový prostor: pojistková s kříňka typu B (motor M20A-FXS)
Při zatlačení 3 západek zvedněte
kryt nahoru.
Když zavíráte kryt, ujistěte se, že
jsou 3 západky zajištěny.
Pokud některá z elektrických souč ástí nefunguje, může mít přepá-
lenou pojistku. Pokud se tak stane, zkontrolujte a vyměňte pojistku,
pokud je to potřeba.
1
2

6496-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10720CZ
6
Údržba a péče
Motorový prostor: pojistková skříňka typu C (motor 2ZR-FXE)
Sejměte kryt.
Když nasazujete kryt, ujistěte se, že
jsou západky zajištěny.
Zavazadlový prosto r (motor M20A-FXS)
Vyjměte podlahovou desku
( S. 567).
Při zatlačení západky zvedněte
kryt nahoru.
Když zavíráte kryt, ujistěte se, že je
západka upevněna.
Levá strana přístrojov ého panelu (vozidla s levostranným řízením)
Vyjměte víčko.
Při vyjímání nebo nasazování stisk-
něte západku.

6506-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10720CZ

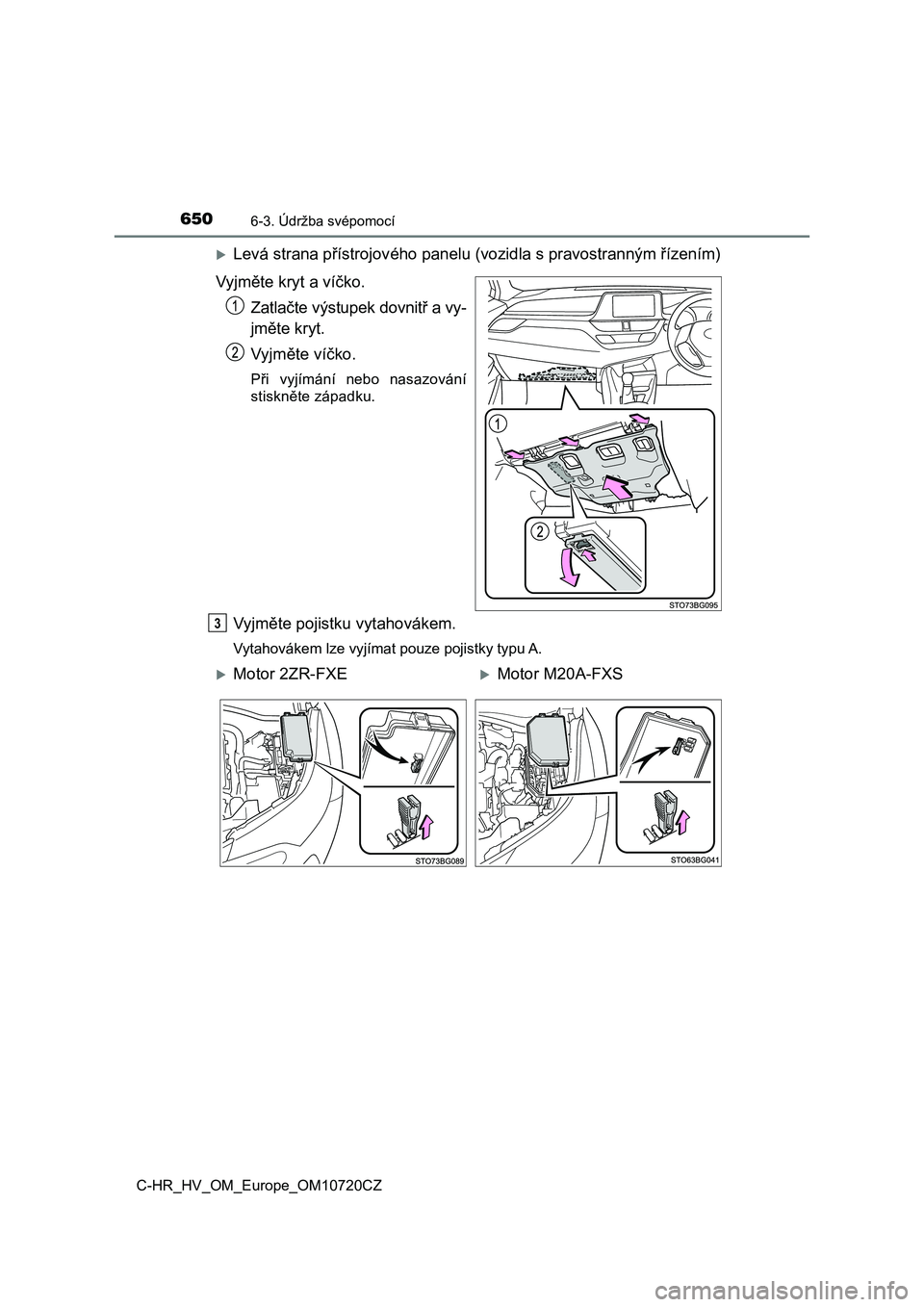

Levá strana přístrojového panelu (vozidla s pravostranným řízením)
Vyjměte kryt a víčko.
Zatlačte výstupek dovnitř a vy-
jměte kryt.
Vyjměte víčko.
Při vyjímání nebo nasazování
stiskněte západku.
Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze pojistky typu A.
3
Motor 2ZR-FXEMotor M20A-FXS

6516-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10720CZ
6
Údržba a péče
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Kromě Typ E:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodnoty.
Proudovou hodnotu naleznete na víčku pojistkové skříňky.
Ty p E :
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis To yota,
nebo kterýkoliv spolehlivý servis.
4
Ty p ATy p B
Ty p CTy p D
Ty p E

6526-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10720CZ
■Po výměně pojistky
● Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. ( S. 653)
● Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte rýmkoliv
spolehlivým servisem.
■ Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
■ Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota u rčené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrže ným pro
předcházení přetížení, neoriginální díly nebo díly, které nejso u navrženy pro
toto vozidlo, mohou být nepoužitelné.
VÝSTRAHA
■ Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo z ranění.
● Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsanou,
nebo jiný předmět namísto pojistky.
● Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu .
● Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opr avit u kteréhokoliv
autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkol iv spolehli-
vém servisu.

6536-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10720CZ
6
Údržba a péče
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 778)
■Vpředu
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Pr otože hrozí nebezpečí poškození
součástí, doporučujeme, aby výmě nu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Příprava na výměnu žárovky
Umístění žárovek
Přední směrová světla (typ se žárovkou)
Přední mlhová světla (jsou-li ve výbavě u typu se žárovkou)
Boční směrová světla

6546-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10720CZ
■Vzadu
Zadní směrová světla (typ se žárovkou)
Brzdová/koncová svět la (typ se žárovkou)
Couvací světla (typ se žárovkou)
Osvětlení registrační značky
Zadní mlhové světlo (typ se žárovkou)
