2022 TOYOTA C-HR Návod na použití (in Czech)

7357-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10720CZ
7
Když nastanou potíže
Zaklínujte kola.
Mírně povolte matice kola (jedna
otáčka).
Otáčejte částí zvedáku rukou,
až se střed části zvedáku s dráž-
kou dotkne středu zvedacího
místa.
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

7367-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10720CZ
Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4
5
6

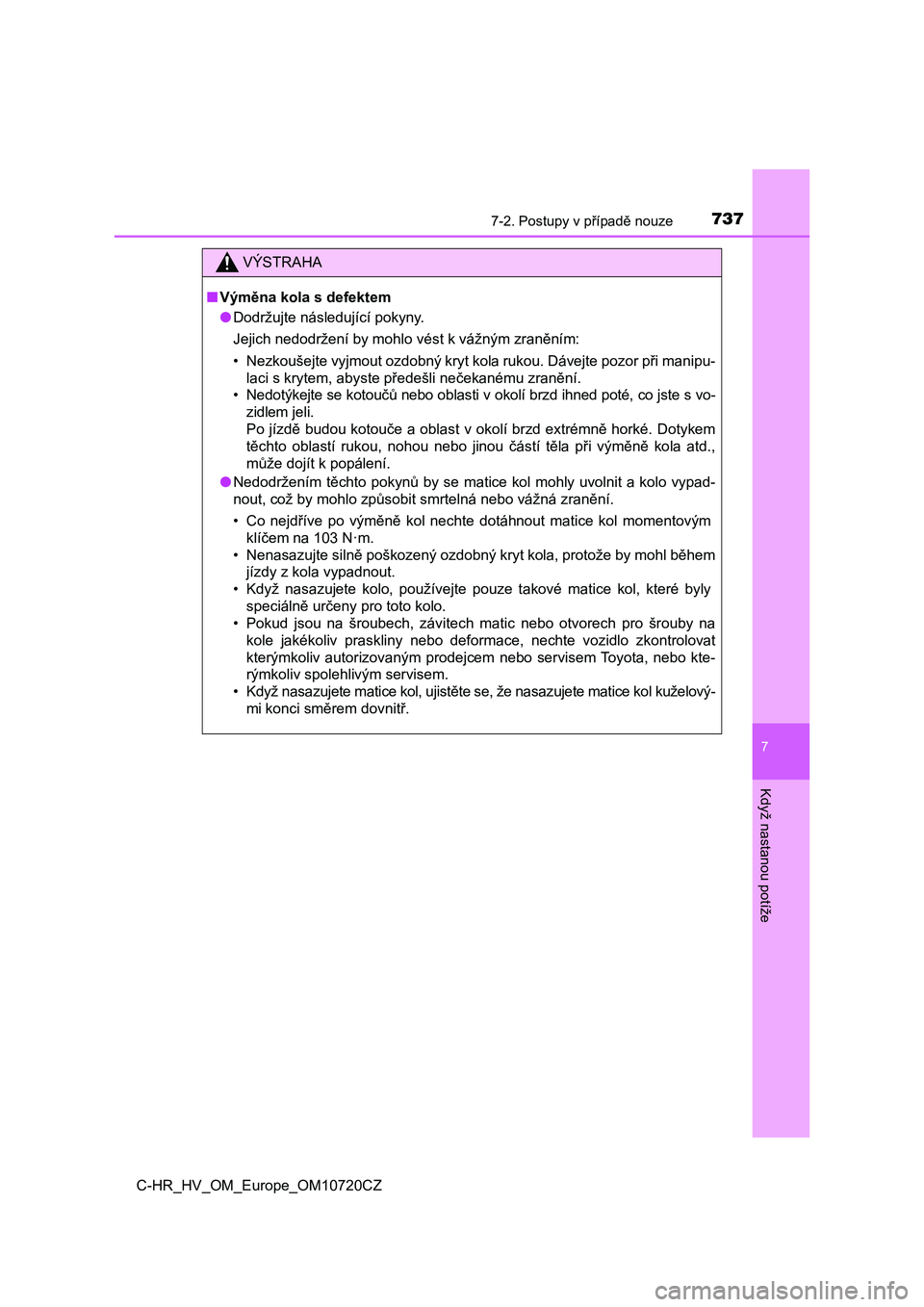

7377-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10720CZ
7
Když nastanou potíže
VÝSTRAHA
■Výměna kola s defektem
● Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Nezkoušejte vyjmout ozdobný kryt kola rukou. Dávejte pozor při manipu-
laci s krytem, abyste předešli nečekanému zranění.
• Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, c o jste s vo-
zidlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Do tykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně ko la atd.,
může dojít k popálení.
● Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
nout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentov ým
klíčem na 103 N·m.
• Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl během
jízdy z kola vypadnout.
• Když nasazujete kolo, používejte pouze takové matice kol, kter é byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šroub y na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontro lovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, ujistěte se, že nasazujete matice kol kuželový-
mi konci směrem dovnitř.

7387-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10720CZ
Odstraňte všechny nečistoty nebo
cizí látky ze sty čné plochy kola.
Pokud jsou na styčné ploše kola cizí
látky, matice kol se mohou během
jízdy uvolnit a kolo může z vozidla
odletět.
Nasaďte rezervní kolo a volně dotáhněte každou matici kola ruko u
na přibližně stejnou hodnotu.
Když vyměňujete lité kolo za
kompaktní rezervní kolo, dotáh-
něte matice kol, až se kuželovitá
část volně dotkne sedla disku
kola.
Když vyměňujete lité kolo za lité
kolo, otáčejte matice kol, až se
límce dotknou disku kola.
Nasazení rezervního kola
1
2
Kuželovitá část
Sedlo disku kola
Límec
Disk kola

7397-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10720CZ
7
Když nastanou potíže
Spusťte vozidlo na zem.
Pevně dotáhněte každou matici
kola dvakrát nebo třikrát v pořadí
podle obrázku.
Utahovací moment:
103 N·m
Uložte kolo s defektem, zvedák a všechno nářadí.
3
4
5

7407-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10720CZ
■Kompaktní rezervní kolo (je-li ve výbavě)
● Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(Pouze pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě no uze.
● Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervního
kola. ( S. 776)
■ Když používáte kompaktní rezervní kolo (je-li ve výbavě)
Protože kompaktní rezervní kolo není vybaveno ventilkem a vysíl ačem výstraž-
ného systému tlaku pneumatik, nízký tlak huštění rezervního kol a nebude
signalizován pomocí výstražného systému tlaku pneumatik. Také k dyž vymění-
te kompaktní rezervní kolo po rozsvícení výstražné kontrolky tl aku pneumatik,
kontrolka zůstane rozsvícená.
■ Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Výška vozidla se při jízdě s kompaktním rezervním kolem může sn ížit, ve
srovnání s jízdou se standardními koly.
■ Pokud máte defekt přední pneumatiky na silnici pokryté sněhem nebo
ledem (vozidla s kompaktním rezervním kolem)
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední k ola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní čás ti vozidla.
Nasaďte sněhové řetězy na přední kola.
1
2
3

7417-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10720CZ
7
Když nastanou potíže
■Certifikace pro zvedák

7427-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10720CZ
VÝSTRAHA
■Když používáte kompaktní rezervní kolo (je-li ve výbavě)
● Pamatujte, že vaše dodané rezervní kolo je speciálně určeno pro použití
na vašem vozidle. Nepoužívejte vaše rezervní kolo na jiném vozi dle.
● Nepoužívejte více než jedno kompaktní rezervní kolo současně.
● Co nejdříve vyměňte rezervní kolo za standardní kolo.
● Vyhýbejte se náhlé akceleraci, prudkému zatáčení, náhlému brzdění a řaze-
ní, které způsobí náhlé brzdění motorem.
■ Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Rychlost vozidla nemusí být správně detekována a následující systémy nemu-
sí fungovat správně:
*: Je-li ve výbavě
■Omezení rychlosti při použití kom paktního rezervního kola (je-li ve výbavě)
Když je na vozidle namontováno kompaktní rezervní kolo, nejezděte rych-
lostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno pro jízdu vysokou rychlostí . Nedodr-
žení tohoto pokynu může vést k nehodě s následky smrtelného neb o váž-
ného zranění.
■ Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpeč ně na svém
místě uložení, abyste snížili možnost zranění osob při nehodě n ebo náhlém
zabrzdění.
• ABS a brzdový asistent
•VSC
•TRC
•EPS
• Automatická dálková světla*
• PCS (Předkolizní systém)*
• LTA (Asistent sledování jízdy
v jízdních pruzích)
• Adaptivní tempomat s plným
rychlostním rozsahem*
• Tempomat*
• BSM (Sledování slepého úhlu)*
• Parkovací asistent*
• S-IPA (Systém jednoduchého
inteligentního parkovacího
asistenta)*
• Systém zpětné kamery*
• Navigační systém*
