2022 TOYOTA BZ4X Betriebsanleitungen (in German)

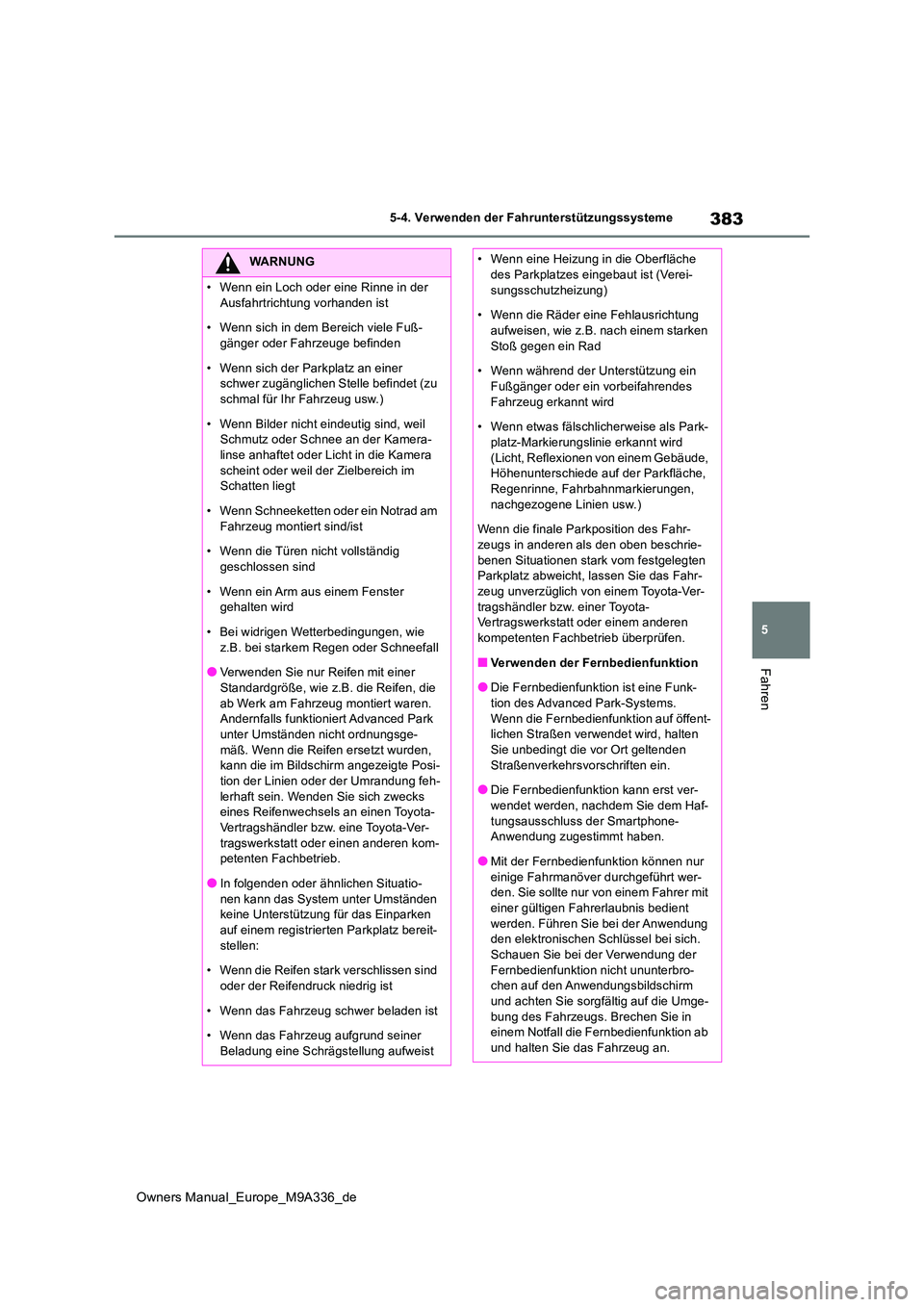

383
5
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
Fahren
WARNUNG

384
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
WARNUNG
●Beobachten Sie wie bei einem norma-
len Fahrzeug sorgfältig den Bereich um das Fahrzeug, währ end das Fahrzeug in Bewegung ist.
●Achten Sie immer auf die Umgebung des Fahrzeugs, während Sie das System verwenden.
●Die Fernbedienfunktion ist ein System für die Fernunterstützung von Ein- und Ausparkvorgängen mit einem Smart-
phone. Wenn die Fernbedienfunktion verwendet wird, muss der Fahrer den elektronischen Schlüssel und ein Smart-
phone bei sich führen und die Sicherheit des Bereichs um das Fahrzeug über-prüfen.
●Wenn die Fernbedienfunktion verwen-det wird, kann das Fahrzeug angehalten werden, indem die kontinuierliche
Bedienung des Smartphones eingestellt wird (Stopp-Bewegung Ihres Fingers, Finger vom Bildschirm nehmen usw.).
Das Fahrzeug kann auch angehalten werden, indem die Abbruchtaste in der Smartphone-Anwendung berührt wird,
die Türen mit dem elektronischen Schlüssel entriegelt werden oder eine
Tür manuell geöffnet wird.
●Wenn scheinbar die Gefahr besteht, dass Ihr Fahrzeug mit einem Hindernis
usw. in Berührung kommt, hören Sie auf, das Smartphone zu bedienen, und brechen Sie gegebenenfalls die Fernbe-
dienfunktion ab.
●Der Systembetrieb erfolgt ausschließ- lich mit einer festen Geschwindigkeit.
Das Fahrzeug kann nicht beschleunigt oder verlangsamt werden, auch wenn die Geschwindigkeit des kontinuierli-
chen Betriebs des Smartphones erhöht oder verringert wird.
●Fahren Sie niemals das Fahrzeug, wäh-
rend Sie auf den Smartphone-Bild- schirm schauen.
●Überprüfen Sie während der Fahrt direkt die Sicherheit in der Umgebung
Ihres Fahrzeug.
●Verwenden Sie die Fernbedienfunktion nicht, wenn sich Insassen oder Tiere im
Fahrzeug befinden.
●In einem Notfall kann der Systembetrieb beendet werden, indem ein Schalter auf
dem elektronischen Schlüssel gedrückt oder eine Tür geöffnet wird.
●Für die Verwendung der Fernbedien-
funktion benötigen Sie ein Smartphone mit der aktuellsten Version der Remote Park-App. Die folgenden Betriebssy-
steme werden unterstützt:
• Android™
• Apple® iOS
●Wenn Sie das Fahrzeug in der Smart-
phone-App Remote Park registrieren möchten, trennen Sie alle anderen Apps, die mit dem Fahrzeug verbunden
sind.
●Um die Fernbedienfunktion zu aktivie- ren, muss die Apple CarPlay-Verbin-
dung deaktiviert werden.
●Stellen Sie beim Einparken sicher, dass das Fahrzeug auf dem Zielparkplatz
abgestellt werden kann, bevor Sie den Vorgang starten.
●Verwenden Sie die Fernbedienfunktion
nur auf ebenen Straßenoberflächen, die nicht glatt sind. Verwenden Sie die Fernbedienfunktion nicht für Parkplätze,
die sich auf einer ansteigenden oder abfallenden Fläche befinden.
●Wenn bei aktiver Fernbedienfunktion
eine Störung oder eine Systembe- schränkung auftritt, werden die folgen-den Maßnahmen automatisch
durchgeführt:
• Die Fernbedienfunktion wird abgebro- chen
• Das Fahrzeug wird angehalten

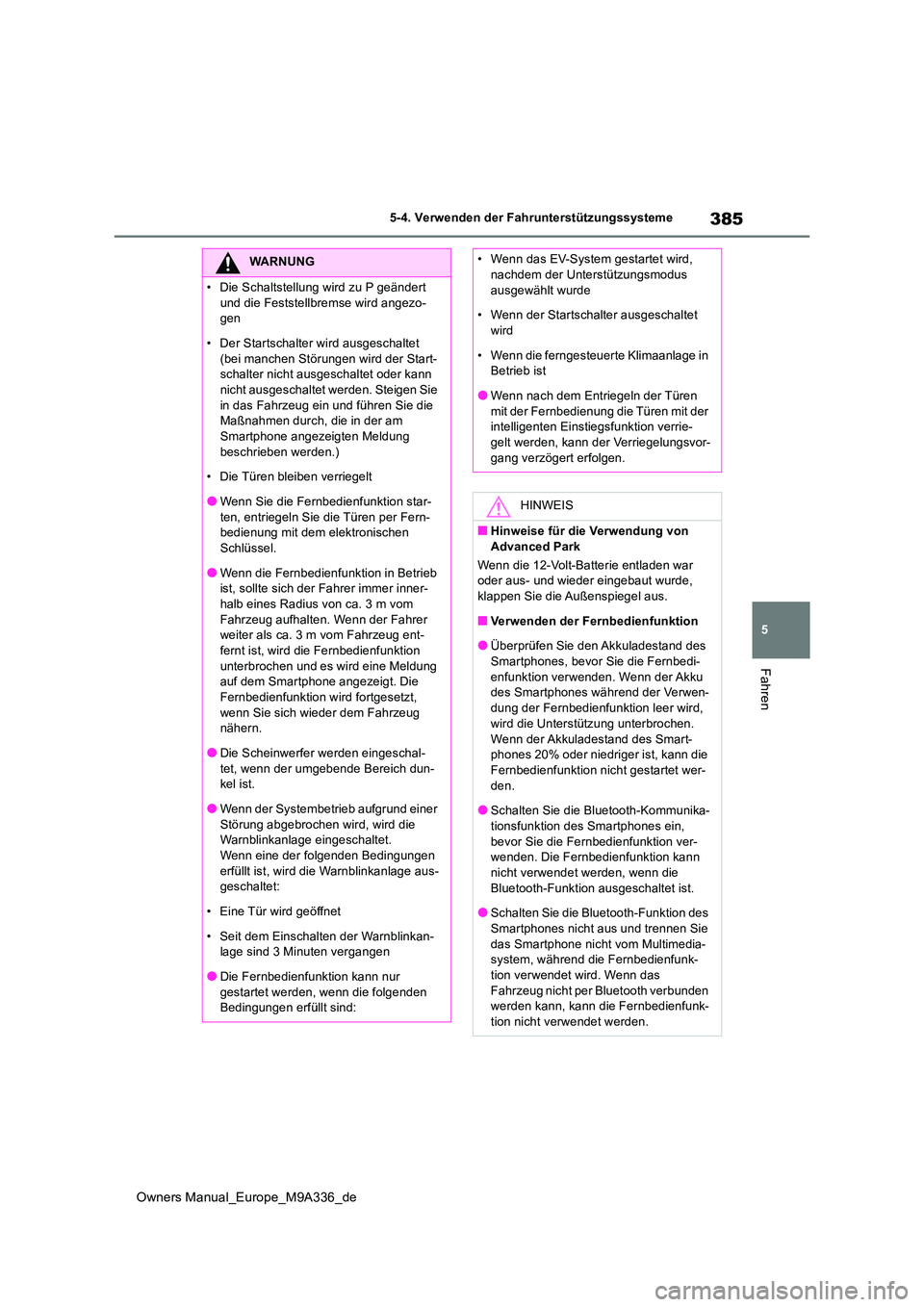

385
5
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
Fahren
WARNUNG

386
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
HINWEIS
●Wenn während der Verwendung der
Fernbedienfunktion ein Anruf usw. ein- geht und eine andere App geöffnet wird, wird die Fernbedienfunktion unterbro-
chen. Die Unterstützung kann fortge- setzt werden, wenn die Remote Park-App innerhalb von 3 Minuten erneut
geöffnet wird. Wenn 3 Minuten oder mehr vergangen sind, wird die Unter-stützung abgebrochen.
●Wenn während der Verwendung der Fernbedienfunktion die Home-Taste oder die Netztaste des Smartphones
gedrückt und der Bildschirm gesperrt wird, wird die Fernbedienfunktion unter-brochen. Die Unterstützung kann fortge-
setzt werden, wenn die Remote Park- App innerhalb von 3 Minuten erneut geöffnet wird. Wenn 3 Minuten oder
mehr vergangen sind, wird die Unter- stützung abgebrochen.
●Verwenden Sie die Remote Park-App
nur mit Geräten, deren Kompatibilität vom Entwickler bestätigt wurde. Andernfalls funkti oniert das System
unter Umständen nicht ordnungsge- mäß.
●Wenn die Umgebungstemperatur nied-rig ist, kann es aufgrund der Aufladung der 12-Volt-Batterie eine gewisse Zeit
dauern, bis das System gestartet wird.
●Wenn die Spannung der 12-Volt-Batte- rie abfällt, wird die Unterstützung abge-
brochen.
●Wenn die Fernbedienfunktion an einem Hang verwendet wird, ist die Fahrzeug-
geschwindigkeit niedriger und die Annä- herungsentfernung zu Objekten länger als auf einer ebenen Fläche.
●Wenn ein temporärer Systemfehler auf-tritt, nachdem das Fahrzeug durch die
elektronische Feststellbremse oder durch die Auswahl der Schaltstellung P angehalten wurde, wird unter Umstän-
den der Startschalter ausgeschaltet und der Systembetrieb abgebrochen. Las-sen Sie das Fahrzeug in diesem Fall
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbe-
trieb überprüfen.
●Wenn eine Systemstörung auftritt, kann die Unterstützung vorübergehend unter-
brochen werden. Wenn der Normalzu- stand des Systems wiederhergestellt ist, kann der Vorgang fortgesetzt werden.
Folgen Sie den Anweisungen am Bild- schirm des Smartphones, um den Vor-gang fortzusetzen.
●Die Fernbedienfunktion kann nicht gestartet werden, wenn das EV-System mit einer Fernstartvorrichtung aus dem
Zubehörhandel gestartet wurde.
●Nach dem Abschluss der Fernbedien- funktion wird die Feststellbremse
gemäß den gesetzlichen Vorgaben angezogen. Da in extrem kalten Regio-nen die Feststellbremse einfrieren und
nicht mehr gelöst werden kann, sollte die Fernbedienfunktion in diesen Regio-nen nicht verwendet werden. Wenn die
Feststellbremse eingefroren ist, können beim Lösen ungewöhnliche Geräusche zu hören sein. Dies stellt jedoch keine
Funktionsstörung dar.
●Verwenden Sie die Fernbedienfunktion nicht mit einem elektronischen Schlüs-
sel, dessen Batterie leer ist.
●Die Fernbedienfunktion kann nicht gestartet werden, wenn der Ladestecker
am Fahrzeug angeschlossen ist. Wenn die Funktion versehentlich gestartet wird, wird sie unter Umständen abge-
brochen.

387
5
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
Fahren
Kameras und Sensoren werden für die
Erkennung von geparkten Fahrzeugen
verwendet und erleichtern so die Identi-
fizierung von Parkplätzen.
Frontkamera
Seitenkameras
Heckkameras
Sensoren
 S.347
■Kamerabilder
Da Spezialkameras verwendet werden, kön- nen die Farben der angezeigten Bilder von den tatsächlichen Farben abweichen.
■Vorsichtsmaßnahmen für die Verwen-
dung
Ausführliche Informationen finden Sie in der “Multimedia Betriebsanleitung”.
●Anzeigbarer Bereich der Bildschirme
●Kameras
●Unterschiede zwischen den angezeigten Bildern und der tatsächlichen Straße
●Unterschiede zwischen den angezeigten Bildern und den tatsächlichen Objekten
■Erkennungsbereich der Kameras und
Sensoren
●Wenn sich ein geparktes Fahrzeug hinter
dem Zielparkplatz befindet und der Abstand zwischen ihm und dem Fahrzeug zu groß wird, kann es möglicherweise nicht
mehr erkannt werden. In Abhängigkeit von der Form oder den Bedingungen eines geparkten Fahrzeugs kann der Erken-
nungsbereich kürzer werden oder das Fahrzeug wird nicht erkannt.
●Andere Objekte als geparkte Fahrzeuge, wie z.B. Säulen und Mauern, werden mög-licherweise nicht erkannt. Werden solche
Objekte dennoch erkannt, kann der Ziel- parkplatz jedoch falsch ausgerichtet sein.
■Situationen, in denen weiße Parkplat-zumrandungen möglicherweise nicht
ordnungsgemäß erkannt werden
●In folgenden oder ähnlichen Situationen
kann die Parkplatzumrandung auf der Stra- ßenoberfläche möglicherweise nicht erkannt werden:
• Wenn der Parkplatz nicht mit weißen Linien gekennzeichnet ist (Parkplatzbe-grenzung mit Seilen, Blöcken usw. mar-
kiert) • Wenn die Parkplatzumrandung verblichen oder verschmutzt und dadurch nicht klar zu
erkennen ist • Wenn die Straßenoberfläche hell ist, wie z.B. bei einer Betonstraße, und der Kon-
trast zwischen Straße und weißer Parkplat-
Kameras und Sensoren des
Advanced Park-Systems

388
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
zumrandung gering ist • Wenn die Parkplatzumrandung eine andere Farbe als Gelb oder Weiß hat
• Wenn der Bereich um den Parkplatz dun- kel ist, wie z.B. bei Nacht, in einer Tiefga-rage, in einem Parkhaus usw.
• Wenn es regnet oder geregnet hat und die Straßenoberfläche feucht und reflektierend ist oder Pfützen vorhanden sind
• Wenn die Sonne direkt in die Kamera scheint, wie z.B. frühmorgens oder abends• Wenn der Parkplatz mit Schnee oder Tau-
mittel bedeckt ist • Wenn Reparaturspuren oder andere Spu-ren auf der Straßenoberfläche sichtbar
sind oder sich ein Verkehrspoller oder ein anderes Objekt auf der Straßenoberfläche befindet
• Wenn die Farbe oder Helligkeit der Stra- ßenoberfläche ungleichmäßig ist• Wenn eine Kamera mit warmem oder kal-
tem Wasser in Berührung gekommen ist und die Linse dadurch beschlagen ist• Wenn sich Schatten von Fahrzeugen oder
Bäumen auf das Aussehen des Parkplat- zes auswirken• Wenn eine Kameralinse verschmutzt oder
mit Wassertropfen bedeckt ist
●In folgenden oder ähnlichen Situationen
kann der Zielparkplatz möglicherweise nicht ordnungsgemäß erkannt werden:• Wenn Reparaturspuren oder andere Spu-
ren auf der Straßenoberfläche sichtbar sind oder sich ein Parkblock, ein Verkehr-spoller oder ein anderes Objekt auf der
Straßenoberfläche befindet • Wenn es regnet oder geregnet hat und die Straßenoberfläche feucht und reflektierend
ist oder Pfützen vorhanden sind • Wenn der Bereich um das Fahrzeug dun-kel oder von hinten beleuchtet ist
• Wenn die Farbe oder Helligkeit der Stra- ßenoberfläche ungleichmäßig ist• Wenn sich der Parkplatz an einem Hang
befindet • Wenn diagonale Linien (Einfahrtmarkie-rung) in der Nähe des Parkplatzes vorhan-
den sind • Wenn sich Schatten von geparkten Fahr-zeugen auf das Aussehen des Parkplatzes
auswirken (z.B. Schatten des Grills oder des Trittbretts usw.)
• Wenn Zubehör montiert ist, das die Sicht der Kamera behindert• Wenn die Parkplatzumrandung verblichen
oder verschmutzt und dadurch nicht klar zu erkennen ist• Wenn sich Schatten von Fahrzeugen oder
Bäumen auf das Aussehen des Parkplat- zes auswirken
■Sensorerkennungsdaten
 S.349
■Objekte, die der Sensor unter Umstän- den nicht ordnungsgemäß erkennt
 S.350
■Situationen, in denen der Sensor unter
Umständen nicht ordnungsgemäß funk- tioniert
 S.350
■Situationen, in denen die Einparkunter- stützung unter Umständen ausgeführt
wird, auch wenn keine Kollisionsgefahr besteht
 S.351
Drücken Sie den Hauptschalter des
Advanced Park-Systems.
Wenn der Schalter gedrückt wird, während
das System die Unterstützungsfunktion aus-
führt, wird die Unterstützung abgebrochen.
■Betriebsbedingungen von Advanced Park
Die Unterstützung beginnt, wenn die folgen- den Bedingungen erfüllt sind:
Ein-/Ausschalten des Advan-
ced Park-Systems

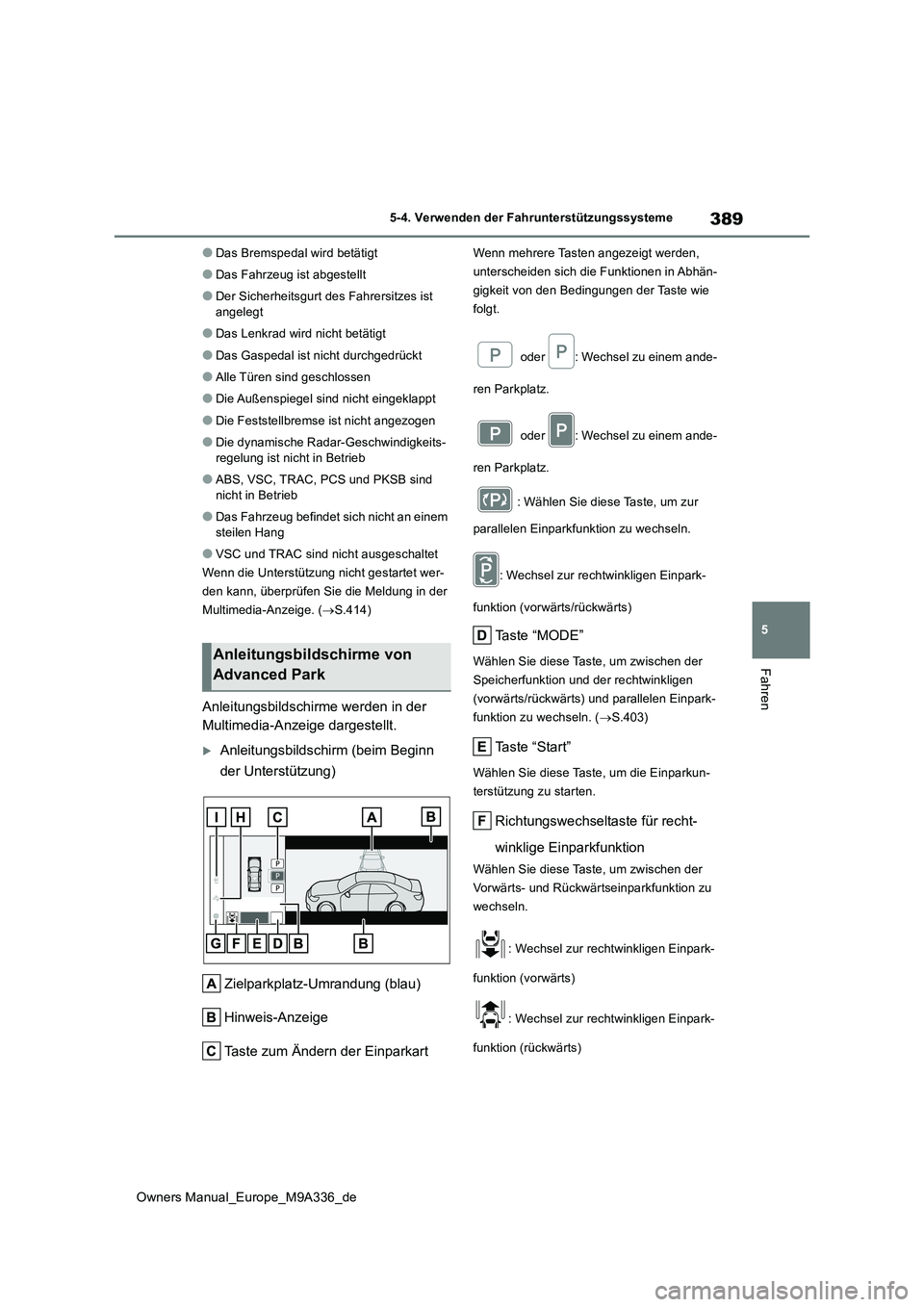

389
5
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
Fahren
●Das Bremspedal wird betätigt
●Das Fahrzeug ist abgestellt
●Der Sicherheitsgurt des Fahrersitzes ist angelegt
●Das Lenkrad wird nicht betätigt
●Das Gaspedal ist nicht durchgedrückt
●Alle Türen sind geschlossen
●Die Außenspiegel sind nicht eingeklappt
●Die Feststellbremse ist nicht angezogen
●Die dynamische Radar-Geschwindigkeits-
regelung ist nicht in Betrieb
●ABS, VSC, TRAC, PCS und PKSB sind
nicht in Betrieb
●Das Fahrzeug befindet sich nicht an einem
steilen Hang
●VSC und TRAC sind nicht ausgeschaltet
Wenn die Unterstützung nicht gestartet wer-
den kann, überprüfen Sie die Meldung in der
Multimedia-Anzeige. ( S.414)
Anleitungsbildschirme werden in der
Multimedia-Anzeige dargestellt.
Anleitungsbildschirm (beim Beginn
der Unterstützung)
Zielparkplatz-Umrandung (blau)
Hinweis-Anzeige
Taste zum Ändern der Einparkart
Wenn mehrere Tasten angezeigt werden,
unterscheiden sich die Funktionen in Abhän-
gigkeit von den Bedingungen der Taste wie
folgt.
oder : Wechsel zu einem ande-
ren Parkplatz.
oder : Wechsel zu einem ande-
ren Parkplatz.
: Wählen Sie diese Taste, um zur
parallelen Einparkfunktion zu wechseln.
: Wechsel zur rechtwinkligen Einpark-
funktion (vorwärts/rückwärts)
Ta s t e “ M O D E ”
Wählen Sie diese Taste, um zwischen der
Speicherfunktion und der rechtwinkligen
(vorwärts/rückwärts) und parallelen Einpark-
funktion zu wechseln. ( S.403)
Taste “Start”
Wählen Sie diese Taste, um die Einparkun-
terstützung zu starten.
Richtungswechseltaste für recht-
winklige Einparkfunktion
Wählen Sie diese Taste, um zwischen der
Vorwärts- und Rückwärtseinparkfunktion zu
wechseln.
: Wechsel zur rechtwinkligen Einpark-
funktion (vorwärts)
: Wechsel zur rechtwinkligen Einpark-
funktion (rückwärts)
Anleitungsbildschirme von
Advanced Park

390
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
Taste zum Anpassen der Einstellun-
gen
Wählen Sie diese Taste, um den Einstel-
lungsbildschirm von Advanced Park aufzuru-
fen. ( S.413)
Registrierungstaste
Wählen Sie diese Taste, um die Registrie-
rung eines Parkplatzes zu starten.
Starttaste der Fernbedienfunktion
Wählen Sie diese Taste, um die Einparkun-
terstützung auf dem Smartphone-Display zu
starten.
Anleitungsbildschirm (beim Rück-
wärtsfahren)
Betriebssymbol
Wird angezeigt, wenn Advanced Park aktiv
ist.
Führungslinien (gelb und rot)
Zeigen Punkte von der Mitte der Hinterkante
des Front- oder Heckstoßfängers zur finalen
Zielposition (gelb)* und ca. 0,3 m (rot) vom
Fahrzeug an.
Warnsymbol für bewegliche Objekte
Betriebsanzeige der Notbrems-
steuerung
“BREMSEN!” wird angezeigt.
Anzeige des Toyota Einparkhilfe-
Sensors
 S.348
*: Wenn die gewünschte Halteposition 2,5 m
oder weiter entfernt ist, wird die horizon-
tale Linie (gelb) ausgeblendet.
■Popup-Display des Toyota Einparkhilfe- Sensors
Unabhängig davon, ob der Toyota Einpark-
hilfe-Sensor aus- oder eingeschaltet ist ( S.348), wird beim Erkennen eines Objekts durch den Toyota Einparkhilfe-Sensor bei
aktivem Advanced Park das Popup-Display des Toyota Einparkhilfe-Sensors automatisch über der Anleitungsanzeige eingeblendet.
■Bremssteuerungsbetrieb bei aktivem
Advanced Park
Wenn das Advanced Park-System aktiv ist und feststellt, dass die Wahrscheinlichkeit einer Kollision mit einem erkannten bewegli-
chen oder stationären Objekt hoch ist, wer- den die Regulierung der Leistungsdrosselung des EV-Systems und die Bremssteuerung
aktiviert.
Wenn die Bremssteuerung aktiv ist, wird der Betrieb des Advanced Park-Systems ange-halten und es wird eine Meldung in der Multi-
Informationsanzeige angezeigt.
■Summer
In Abhängigkeit von den Umgebungsgeräu- schen und den Geräuschen von anderen Systemen kann der Summer dieses Systems
möglicherweise nur schwer zu hören sein.
■Wenn in der Multimedia-Anzeige ein schwarzer Bildschirm angezeigt wird, wenn Advanced Park aktiv ist
Das System wird durch Funkwellen gestört
oder hat eine Fehlfunktion. Wenn eine Funkantenne in der Nähe einer Kamera installiert ist, bringen Sie sie an einer anderen
Stelle möglichst weit von den Kameras ent- fernt an. Wenn keine Funkantenne in der Nähe einer Kamera installiert ist und der Bild-
schirm nach dem Ausschalten des Start- schalters und dem Neustart des EV-Systems nicht wieder normal funktioniert, lassen Sie
