2022 TOYOTA BZ4X Betriebsanleitungen (in German)

127
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
4Öffnen Sie die Kappe des AC-Lade-
eingangs.
5 Entfernen Sie die Kappe des Lade-
steckers und bringen Sie sie am
Kabel an.
6 Halten Sie den Ladestecker am
Gehäuse fest und setzen Sie ihn
vollständig in den AC-Ladeeingang
ein.
Achten Sie beim Einsetzen des Ladestec-
kers in den AC-Ladeeingang darauf, dass die Identifizierungssymbole identisch sind.
Wenn der Ladestecker so gerade wie mög- lich eingesetzt wird, wir d er automatisch ver-
riegelt.
Überprüfen Sie, ob die Ladekontrollleuchte leuchtet. Wenn die Ladekontrollleuchte nicht leuchtet, ist der Ladestecker nicht verrie-
gelt.*
*: Wenn der Ladestecker nicht fest einge-
setzt ist, wird die Verriegelung mehrmals
durchgeführt.
7 Überprüfen Sie, ob die Ladekon-
trollleuchte des Ladeanschlusses
leuchtet.
Der Ladevorgang wird nicht gestartet, wenn die Ladekontrollleuchte nicht leuchtet, wäh-
rend der Ladestecker verbunden ist. ( S.102)
Wenn die Ladekontrollleuchte blinkt, ist der Ladezeitplan registriert. ( S.128)
Der Ladevorgang wird nicht gestartet, wenn
der Ladestecker nicht verriegelt ist. In Abhängigkeit vom Typ der Ladevorrichtung der öffentlichen Ladestation wird der Lade-
stecker gegebenenfalls nicht verriegelt, wenn der Ladevorgang nicht gestartet wird.
Wenn die Fehlerwarnleuchte an der CCID (Charging Circuit Interrupting Device) wäh-
rend des Ladevorgangs blin kt, lesen Sie die Hinweise auf S.107 und führen Sie die Behebungsmaßnahme durch.
Die Ladekontrollleuchte erlischt nach dem
Abschluss des Ladevorgangs.
Die Ladekontrollleuchte erlischt auch dann, wenn der Ladevorgang aus verschiedensten

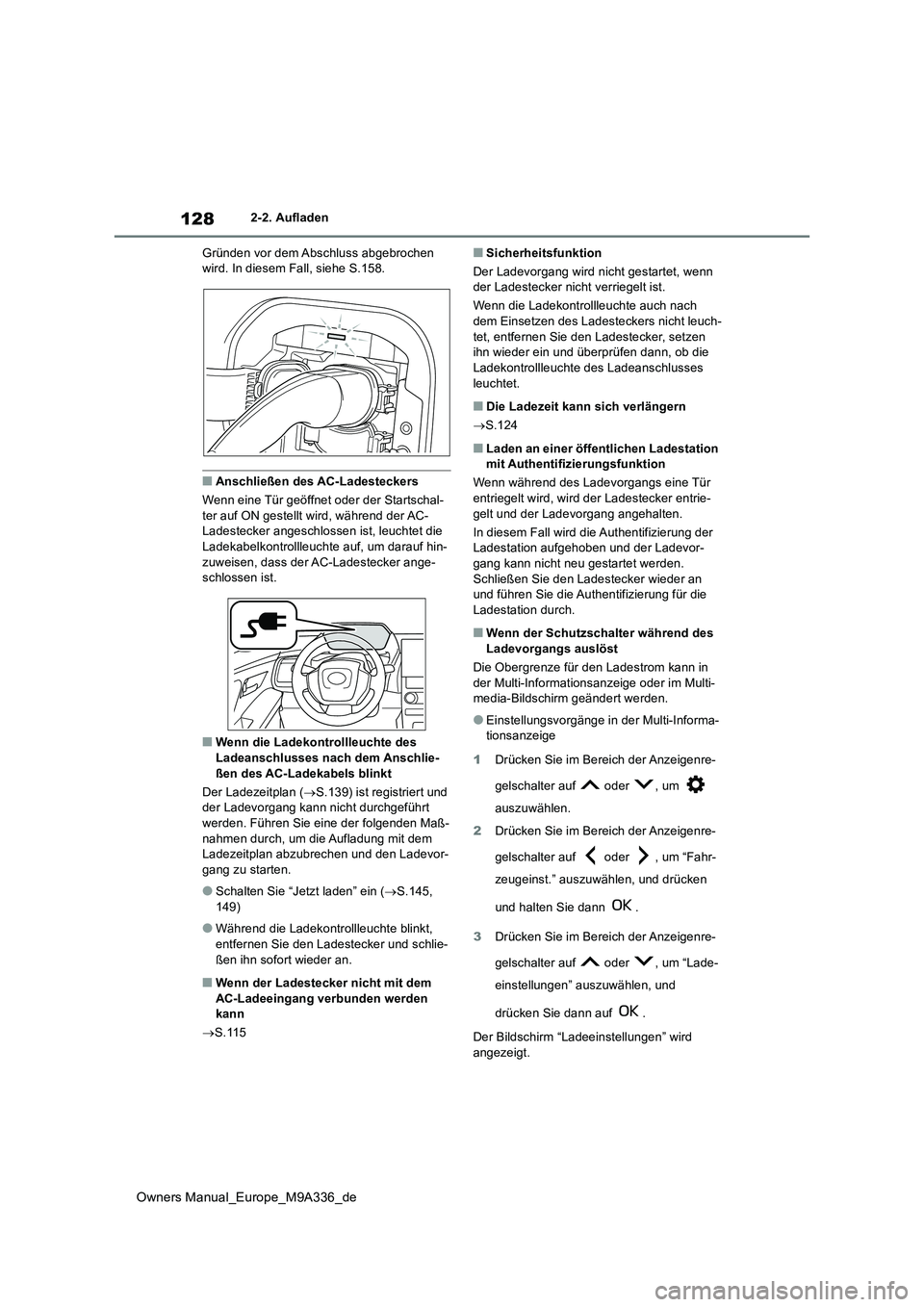

128
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Gründen vor dem Abschluss abgebrochen wird. In diesem Fall, siehe S.158.
■Anschließen des AC-Ladesteckers
Wenn eine Tür geöffnet oder der Startschal- ter auf ON gestellt wird, während der AC-Ladestecker angeschlossen ist, leuchtet die
Ladekabelkontrollleuchte auf, um darauf hin- zuweisen, dass der AC-Ladestecker ange-schlossen ist.
■Wenn die Ladekontrollleuchte des Ladeanschlusses nach dem Anschlie-
ßen des AC-Ladekabels blinkt
Der Ladezeitplan ( S.139) ist registriert und der Ladevorgang kann nicht durchgeführt werden. Führen Sie eine der folgenden Maß-
nahmen durch, um die Aufladung mit dem Ladezeitplan abzubrechen und den Ladevor-gang zu starten.
●Schalten Sie “Jetzt laden” ein ( S.145, 149)
●Während die Ladekontrollleuchte blinkt, entfernen Sie den Ladestecker und schlie-
ßen ihn sofort wieder an.
■Wenn der Ladestecker nicht mit dem AC-Ladeeingang verbunden werden kann
 S.115
■Sicherheitsfunktion
Der Ladevorgang wird nicht gestartet, wenn der Ladestecker nicht verriegelt ist.
Wenn die Ladekontrollleuchte auch nach dem Einsetzen des Ladesteckers nicht leuch-
tet, entfernen Sie den Ladestecker, setzen ihn wieder ein und überprüfen dann, ob die Ladekontrollleuchte des Ladeanschlusses
leuchtet.
■Die Ladezeit kann sich verlängern
 S.124
■Laden an einer öffentlichen Ladestation mit Authentifizierungsfunktion
Wenn während des Ladevorgangs eine Tür entriegelt wird, wird der Ladestecker entrie-
gelt und der Ladevorgang angehalten.
In diesem Fall wird die Authentifizierung der Ladestation aufgehoben und der Ladevor-gang kann nicht neu gestartet werden.
Schließen Sie den Ladestecker wieder an und führen Sie die Authentifizierung für die Ladestation durch.
■Wenn der Schutzschalter während des
Ladevorgangs auslöst
Die Obergrenze für den Ladestrom kann in der Multi-Informationsanzeige oder im Multi-media-Bildschirm geändert werden.
●Einstellungsvorgänge in der Multi-Informa-tionsanzeige
1 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf oder , um
auszuwählen.
2 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf oder , um “Fahr-
zeugeinst.” auszuwählen, und drücken
und halten Sie dann .
3 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf oder , um “Lade-
einstellungen” auszuwählen, und
drücken Sie dann auf .
Der Bildschirm “Ladeeinstellungen” wird angezeigt.

129
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
4Drücken Sie im Bereich der Anzeigenre-
gelschalter auf oder , um “Lade-
strom” auszuwählen, und drücken Sie
dann auf .
Der Bildschirm “Ladestrom” wird angezeigt.
5 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf oder , um “16A”
oder “8A” auszuwählen, und drücken Sie
dann auf .
●Einstellungsvorgänge im Multimedia-Bild-
schirm
1 Wählen Sie .
2 Wählen Sie “Fahrzeugperso.”.
3 Wählen Sie “Wird geladen”.
4 Wählen Sie “Ladestrom”.
5 Wählen Sie “16A” oder “8A”.
Der maximale Ladestrom wird auf einen Wert
kleiner oder gleich dem ausgewählten Strom
begrenzt.*
Wenn der Schutzschalter während des Lade- vorgangs auslöst, obwohl die Obergrenze für
den Ladestrom geändert wurde, überprüfen Sie, ob die verbundene Stromquelle die angegebenen Anforderungen für die Aufla-
dung erfüllt. ( S.117)*: Wenn der Ladestrom begrenzt wird, ver-
längert sich die Ladezeit.
■Ändern der Einstellungen für “Lade-
grenze”
Die Obergrenze für die Ladekapazität kann in der Multi-Informationsanzeige oder im Multi-media-Bildschirm geändert werden.
Der ausgewählte obere Grenzwert ist bei der
AC-Aufladung und der DC-Aufladung iden- tisch.
●Einstellungsvorgänge in der Multi-Informa-tionsanzeige
1 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf oder , um
auszuwählen.
2 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf oder , um “Fahr-
zeugeinst.” auszuwählen, und drücken
und halten Sie dann .
3 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf oder , um “Lade-
einstellungen” auszuwählen, und
drücken Sie dann auf .
Der Bildschirm “Ladeeinstellungen” wird angezeigt.
4 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf oder , um “Lade-
grenze” auszuwählen, und drücken Sie
dann auf .
Der Bildschirm “Ladegrenze” wird angezeigt.
5 Wählen Sie “Voll”, “90%”, “80%”, “70%”,
“60%” oder “50%” und drücken Sie dann
auf .
●Einstellungsvorgänge im Multimedia-Bild- schirm
1 Wählen Sie .
2 Wählen Sie “Fahrzeugperso.”.
3 Wählen Sie “Wird geladen”.
4 Wählen Sie “Ladelimit”.
5 Wählen Sie “Voll”, “90%”, “80%”, “70%”, “60%” oder “50%”.
Wenn die Einstellung während der DC-Aufla-
dung geändert wird, kann der Ladevorgang bedingt durch den Betrieb des DC-Ladeti-mers angehalten werden, wodurch die Trakti-
onsbatterie nicht vollständig geladen werden kann.
■Überhitzungsschutz für den AC-Lade-eingang
Ein Temperatursensor am AC-Ladeeingang
verhindert, dass Teile schmelzen, wenn die Temperatur ansteigt, weil Fremdkörper in den Ladestecker gelangt sind.
Wenn ein Anstieg der Temperatur um einen

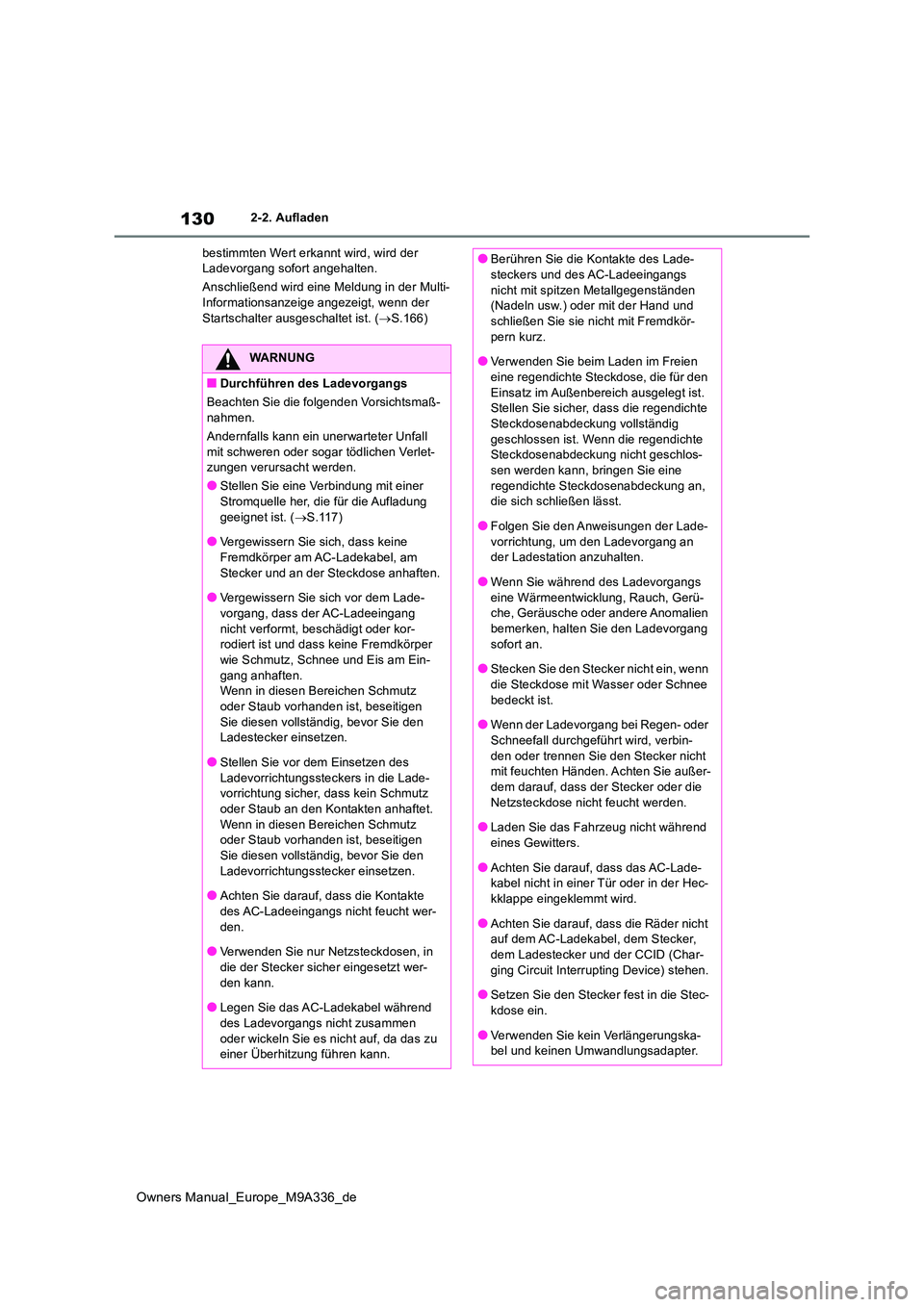

130
Owners Manual_Europe_M9A336_de
2-2. Aufladen
bestimmten Wert erkannt wird, wird der Ladevorgang sofort angehalten.
Anschließend wird eine Meldung in der Multi- Informationsanzeige angezeigt, wenn der
Startschalter ausgeschaltet ist. ( S.166)
WARNUNG
■Durchführen des Ladevorgangs
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Andernfalls kann ein unerwarteter Unfall
mit schweren oder sogar tödlichen Verlet- zungen verursacht werden.
●Stellen Sie eine Verbindung mit einer Stromquelle her, die für die Aufladung
geeignet ist. ( S.117)
●Vergewissern Sie sich, dass keine Fremdkörper am AC-Ladekabel, am
Stecker und an der Steckdose anhaften.
●Vergewissern Sie sich vor dem Lade- vorgang, dass der AC-Ladeeingang
nicht verformt, beschädigt oder kor- rodiert ist und dass keine Fremdkörper wie Schmutz, Schnee und Eis am Ein-
gang anhaften. Wenn in diesen Bereichen Schmutz oder Staub vorhanden ist, beseitigen
Sie diesen vollständig, bevor Sie den Ladestecker einsetzen.
●Stellen Sie vor dem Einsetzen des Ladevorrichtungssteckers in die Lade-vorrichtung sicher, dass kein Schmutz
oder Staub an den Kontakten anhaftet. Wenn in diesen Bereichen Schmutz oder Staub vorhanden ist, beseitigen
Sie diesen vollständig, bevor Sie den Ladevorrichtungsstecker einsetzen.
●Achten Sie darauf, dass die Kontakte
des AC-Ladeeingangs nicht feucht wer- den.
●Verwenden Sie nur Netzsteckdosen, in
die der Stecker sicher eingesetzt wer- den kann.
●Legen Sie das AC-Ladekabel während
des Ladevorgangs nic ht zusammen oder wickeln Sie es nicht auf, da das zu einer Überhitzung führen kann.
●Berühren Sie die Kontakte des Lade-steckers und des AC-Ladeeingangs
nicht mit spitzen Metallgegenständen (Nadeln usw.) oder mit der Hand und schließen Sie sie nicht mit Fremdkör-
pern kurz.
●Verwenden Sie beim Laden im Freien eine regendichte Steckdose, die für den
Einsatz im Außenbereich ausgelegt ist. Stellen Sie sicher, dass die regendichte Steckdosenabdeckung vollständig
geschlossen ist. Wenn die regendichte Steckdosenabdeckung nicht geschlos-sen werden kann, bringen Sie eine
regendichte Steckdosenabdeckung an, die sich schließen lässt.
●Folgen Sie den Anweisungen der Lade-
vorrichtung, um den Ladevorgang an der Ladestation anzuhalten.
●Wenn Sie während des Ladevorgangs
eine Wärmeentwicklung, Rauch, Gerü- che, Geräusche oder andere Anomalien bemerken, halten Sie den Ladevorgang
sofort an.
●Stecken Sie den Stecker nicht ein, wenn die Steckdose mit Wasser oder Schnee
bedeckt ist.
●Wenn der Ladevorgang bei Regen- oder Schneefall durchgeführt wird, verbin-
den oder trennen Sie den Stecker nicht mit feuchten Händen. Achten Sie außer-dem darauf, dass der Stecker oder die
Netzsteckdose nicht feucht werden.
●Laden Sie das Fahrzeug nicht während eines Gewitters.
●Achten Sie darauf, dass das AC-Lade-kabel nicht in einer Tür oder in der Hec-kklappe eingeklemmt wird.
●Achten Sie darauf, dass die Räder nicht auf dem AC-Ladekabel, dem Stecker, dem Ladestecker und der CCID (Char-
ging Circuit Interrupting Device) stehen.
●Setzen Sie den Stecker fest in die Stec- kdose ein.
●Verwenden Sie kein Verlängerungska-bel und keinen Umwandlungsadapter.

131
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
WARNUNG
●Schließen Sie die Motorhaube, bevor
Sie das Ladesystem verwenden. Das Kühlgebläse kann plötzlich anlau-fen. Wenn Sie drehende Teile, wie z.B.
das Gebläse, berühren oder ihnen zu nahe kommen, besteht die Gefahr, dass Ihre Hände oder Kleidungsstücke (ins-
besondere Krawatten oder Schals) erfasst werden. Das kann zu schweren Verletzungen führen.
●Vergewissern Sie sich nach dem Anschluss des Ladekabels, dass es sich nicht um einen Gegenstand gewic-
kelt hat.
●Wenn die Betriebsanzeige an der CCID (Charging Circuit Interrupting Device)
nach dem Einstecken des AC-Ladeka- bels in die Netzsteckdose nicht leuchtet, ziehen Sie das Kabel sofort wieder her-
aus.
■Wenn die Fehlerwarnleuchte an der CCID (Charging Circuit Interrupting
Device) während des Ladevorgangs leuchtet oder blinkt
Es sind unter Umständen elektrische Lec- kströme im Stromkreis der Stromquelle
vorhanden oder das AC-Ladekabel oder die CCID (Charging Circuit Interrupting
Device) weisen gegebenenfalls eine Stö- rung auf.
Siehe S.107und führen Sie die Behe- bungsmaßnahmen durch. Wenn die Feh-
lerwarnleuchte auch nach der Durchführung der Behebungsmaßnah-men nicht erlischt, halten Sie den Ladevor-
gang sofort an, trennen das AC-Ladekabel und wenden sich an einen Toyota-Ver-tragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten Fachbetrieb. Wenn der Ladevorgang in diesem Zustand fortge-
setzt wird, können unvorhergesehene Unfälle oder schwere Verletzungen auftre-ten.
■Bordladevorrichtung für die Trakti-onsbatterie
Die Bordladevorrichtung für die Traktions-
batterie befindet sich im Motorraum. Beachten Sie die folgenden Vorsichtsmaß-nahmen im Hinblick auf die Bordladevor-
richtung für die Traktionsbatterie. Bei Nichtbeachtung dieser Vorsichtsmaßnah-men besteht die Gefahr schwerer oder
tödlicher Verletzungen, wie z.B. Verbren- nungen und Stromschläge.
●Die Bordladevorrichtung für die Trakti-
onsbatterie wird während des Ladevor- gangs heiß. Berühren Sie die Bordladevorrichtung für die Traktions-
batterie nicht. Es besteht Verbrennungs- gefahr.
●Die Bordladevorrichtung für die Trakti-
onsbatterie darf nicht demontiert, repa- riert oder modifiziert werden. Wenn die Bordladevorrichtung für die Traktions-
batterie repariert werden muss, wenden Sie sich an einen Toyota-Vertragshänd-ler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fach- betrieb.
HINWEIS
■Durchführen des Ladevorgangs
Setzen Sie den Stecker nicht in den AC-
Ladeeingang ein. Der AC-Ladeeingang kann dadurch beschädigt werden.
■Verwenden von privaten Stromgene-ratoren
Verwenden Sie keine privaten Stromgene- ratoren als Stromquelle für den Ladevor-
gang. Es besteht die Gefahr, dass der Ladevor-gang instabil wird, dass nicht genügend
Spannung bereitgestellt wird und dass der Ladevorgang angehalten wird.
■Unterstützter Temperaturbereich
●Führen Sie den Ladevorgang nicht bei
Außentemperaturen von -30°C oder weniger durch, da dadurch der Ladevor-gang im Normalfall länger dauert.

132
Owners Manual_Europe_M9A336_de
2-2. Aufladen
1Entriegeln Sie die Türen, um den
Ladestecker zu entriegeln.
( S.115)
Der Ladestecker wird entriegelt und die Kon- trollleuchte des AC-Ladeeingangs leuchtet
auf, wenn die Türen entriegelt werden.
2 Fassen Sie den Ladestecker unbe-
dingt an seinem Gehäuse an und
ziehen Sie ihn in Ihre Richtung.
3 Bringen Sie die Kappe des Lade-
steckers an.
4 Schließen Sie die Kappe des AC-
Ladeeingangs und den Ladean-
schlussdeckel.
Verriegeln Sie die Türen, um den Ladean-
schlussdeckel zu verriegeln. ( S.101)
5Ziehen Sie den Stecker aus der
Netzsteckdose, wenn die Ladevor-
richtung über einen längeren Zeit-
raum nicht verwendet wird.
Halten Sie den Stecker am Gehäuse fest, wenn Sie ihn abziehen.
Verstauen Sie das Kabel sofort, nachdem
Sie es getrennt haben. ( S.133)
Wenn der Stecker eingesetzt bleibt, überprü- fen Sie monatlich, ob sich Schmutz oder Staub am Stecker und am Anschluss ange-
HINWEIS
●Lassen Sie das Fahrzeug oder das AC-
Ladekabel nicht in Bereichen mit einer Außentemperatur von weniger als -40°C zurück.
■Ladestation
Je nach der Umgebung, in der sich die Stromversorgungsausrüstung befindet, kann der Ladevorgang bedingt durch Rau-
schen instabil oder die Spannung zu nied- rig sein und der Ladevorgang angehalten werden.
Nach dem Laden

133
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
sammelt hat.
■Wenn die Außentemperatur niedrig
oder hoch ist
Der Füllstand der Ladezustandsanzeige ( S.178) kann leicht abfallen, wenn der Startschalter auf ON gestellt wird, auch wenn
der Ladevorgang abgeschlossen wurde und die Traktionsbatterie vollständig geladen ist. Dies stellt jedoch keine Funktionsstörung dar.
■Entfernen des Ladesteckers
Entriegeln Sie die Türen mit dem intelligenten
Einstiegs- und Startsystem oder mit der Fern- bedienung, um den Ladestecker zu entrie-geln. Vergewissern Sie sich, dass die
Verriegelung entriegelt ist, und ziehen Sie dann den Ladestecker zu sich.
■Wenn der AC-Ladestecker nicht entrie-gelt werden kann
 S.116
WARNUNG
■Nach dem Laden
Entfernen Sie den Stecker, wenn er über einen längeren Zeitraum nicht verwendet wird.
Am Stecker oder in der Steckdose können
sich Schmutz und Staub ansammeln. Dadurch kann es zu einer Störung oder einem Brand mit potenziell schweren oder
sogar tödlichen Verletzungen kommen.
HINWEIS
■Nach dem Laden
●Bewahren Sie das Ladekabel außerhalb
der Reichweite von Kleinkindern und Kindern auf.
●Bewahren Sie den Stecker an einem
sicheren, trockenen und staubfreien Ort auf, nachdem Sie ihn aus der Steckdose gezogen haben.
Wenn Sie auf das AC-Ladekabel oder den Stecker treten oder mit einem Fahr-zeug darüber fahren, können das Kabel
oder der Stecker beschädigt werden.
●Bringen Sie nach dem Trennen des Ladesteckers vom AC-Ladeeingang die
Kappe des AC-Ladeeingangs wieder an und schließen Sie den Ladean-schlussdeckel.
Wenn die Kappe des AC-Ladeeingangs nicht aufgesetzt wird, können Wasser oder Fremdkörper in den AC-Ladeein-
gang gelangen, wodurch das Fahrzeug beschädigt werden kann.

134
Owners Manual_Europe_M9A336_de
2-2. Aufladen
S.122
1 Entriegeln Sie den Ladean-
schlussdeckel, indem Sie die Türen
entriegeln. ( S.191)
2 Öffnen Sie den Ladeanschlussdec-
kel. ( S.101)
Die Ladeeingangskontrollleuchte leuch-
tet auf.
3 Öffnen Sie die Kappe des AC-Lade-
eingangs und dann die Kappe des
DC-Ladeeingangs.
4 Setzen Sie den DC-Ladestecker
fest und vollständig in den Ladeein-
gang ein.
Wenn Sie den DC-Ladestecker ordnungsge- mäß einsetzen, wird er automatisch verrie-
gelt.
Achten Sie beim Einsetzen des DC-Lade- steckers in den Ladeeingang darauf, dass die Identifizierungssymbole identisch sind.
Die Form und Verwendung des DC-Lade-
steckers unterscheidet sich in Abhängigkeit vom Typ der DC-Ladevorrichtung. Führen Sie die Bedienvorgänge unter Beachtung
der Hinweise zur Handhabung der DC-Lade-
Verwenden der DC-Aufla-
dung
In diesem Abschnitt wird die Vor-
gehensweise bei der DC-Aufla-
dung der Traktionsbatterie
beschrieben.
Wenn Sie die DC-Ladevorrichtung
verwenden, lesen Sie unbedingt
die Bedienhinweise der DC-Lade-
vorrichtung.
WARNUNG
■Verwendung einer DC-Ladevorrich- tung
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Andernfalls kann ein unerwarteter Unfall mit schweren oder sogar tödlichen Verlet-zungen verursacht werden.
●Verwenden Sie eine DC-Ladevorrich-
tung, die den Anforderungen von IEC 61815 und IEC 62196 entspricht.
●Verwenden Sie kein Ladekabel mit einer
Länge von mehr als 30 Metern.
Überprüfungen vor dem Lade-
vorgang
Durchführen des Ladevor-
gangs
