2022 TOYOTA BZ4X Betriebsanleitungen (in German)

135
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
vorrichtung durch.
5Betätigen Sie die DC-Ladevorrich-
tung und starten Sie den Ladevor-
gang.
Befolgen Sie die Hinweise zur Handhabung
der DC-Ladevorrichtung, um den Ladevor- gang zu starten.
Der Ladevorgang beginnt, nachdem eine Systemprüfung vorgenommen wurde.
6 Überprüfen Sie, ob die Ladekon-
trollleuchte am Ladeanschluss auf-
leuchtet.
Wenn die Ladekontrollleuchte nicht leuchtet, wurde der Ladevorgang nicht gestartet.
Stoppen Sie den Ladevorgang entsprechend
den Hinweisen zur Handhabung der DC- Ladevorrichtung, wenn der DC-Ladevorgang unterbrochen werden muss.
■Die Ladezeit kann sich verlängern
 S.124
■Wenn der DC-Ladestecker nicht mit
dem DC-Ladeeingang verbunden wer- den kann
 S.115
■Wenn an der DC-Ladevorrichtung eine Meldung bezüglich eines Fahrzeugfeh-lers angezeigt wird
Wenn eine Meldung über einen Fahrzeugfeh-
ler an der DC-Ladevorrichtung angezeigt wird (z.B. Fahrzeugfehler gefunden, Fahr-zeugfehler aufgetreten usw.), obwohl kein
Fahrzeugfehler vorhanden ist, liegt mögli- cherweise ein Fehler bei der Kommunikation zwischen der DC-Ladevorrichtung und dem
Fahrzeug vor. In diesem Fall ist möglicher- weise ein Kontakt des DC-Ladesteckers beschädigt (schlechter Kontakt). Wenn kein
Fehler mit dem Fahrzeug vorliegt, wenden Sie sich an den Anlagenmanager der DC-Ladevorrichtung.
■Während der DC-Aufladung
●Informationen über die aktuellen Ladebe-dingungen können in der Multi-Informati-
onsanzeige abgerufen werden.
●Die tatsächliche Ladezeit kann von der
während des Ladevorgangs an der DC- Ladevorrichtung angezeigten Ladezeit abweichen.
●Es kann vorkommen, dass das Radio wäh-rend der DC-Aufladung aufgrund von Rau-
schen nicht zu hören ist.
●Wenn die Batterie fast voll ist, wird die
Ladegeschwindigkeit verringert und es dauert länger, bis der Ladevorgang abge-schlossen ist.
●Aufgrund des Restladestands der Trakti-onsbatterie, der Außentemperatur, den
Spezifikationen der Ladevorrichtung (Stand) usw. kann sich unter Umständen die Restladezeit ändern oder der Ladevor-
gang angehalten werden, bevor der obere Grenzwert der Ladekapazität erreicht wird.
●Es wird empfohlen, häufige DC-Ladevor-gänge zu vermeiden, um einen Abfall der Kapazität der Traktionsbatterie zu verhin-
dern.
●Verlassen Sie nach dem Abschluss des
DC-Ladevorgangs zügig den DC-Ladebe- reich, damit er für andere Fahrzeuge frei wird.
■Festlegen der DC-Ladeleistung
Sie können die Begrenzung der DC-Ladelei-
stung in der Multi-Informationsanzeige oder

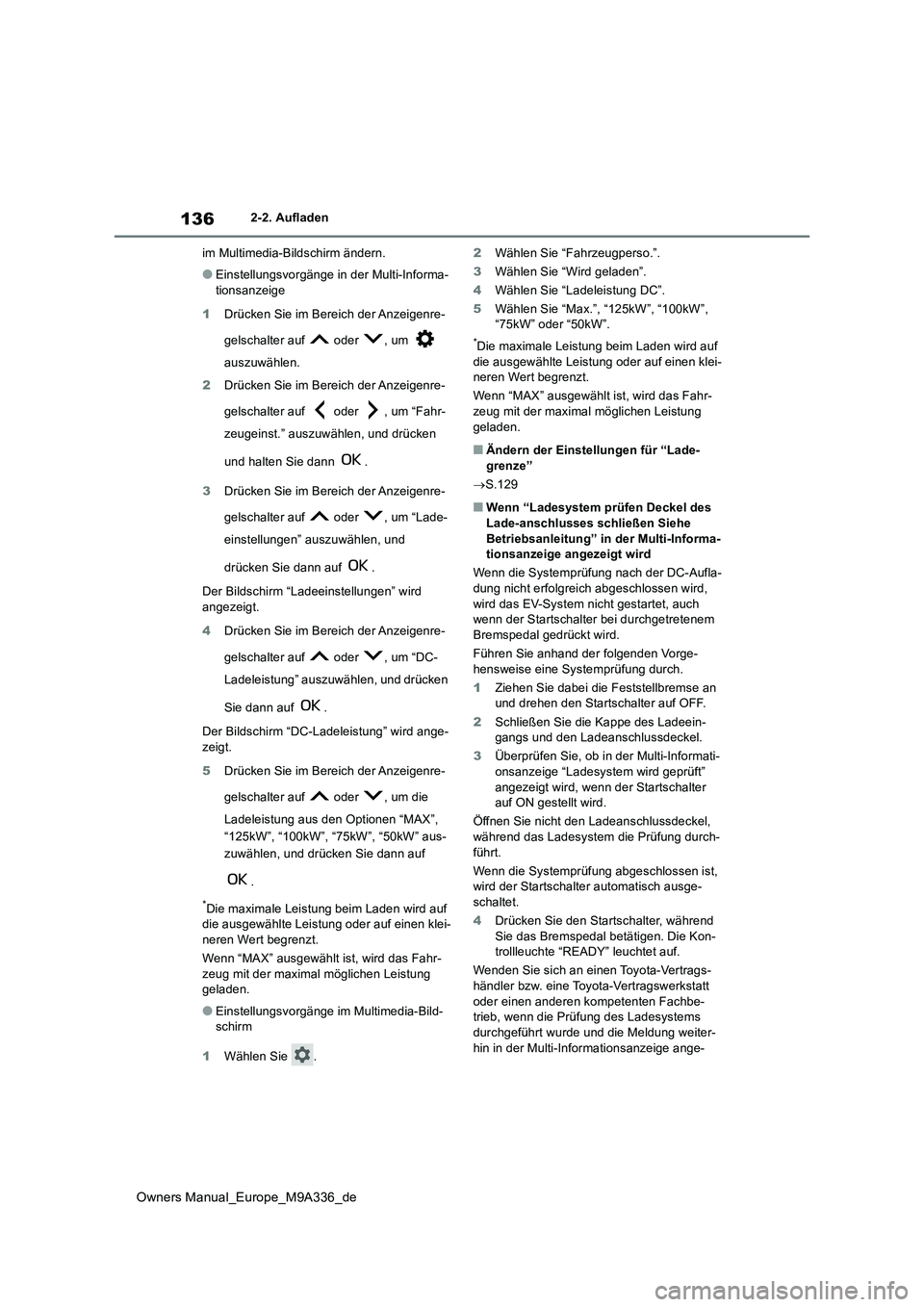

136
Owners Manual_Europe_M9A336_de
2-2. Aufladen
im Multimedia-Bildschirm ändern.
●Einstellungsvorgänge in der Multi-Informa-
tionsanzeige
1 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf oder , um
auszuwählen.
2 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf oder , um “Fahr-
zeugeinst.” auszuwählen, und drücken
und halten Sie dann .
3 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf oder , um “Lade-
einstellungen” auszuwählen, und
drücken Sie dann auf .
Der Bildschirm “Ladeeinstellungen” wird
angezeigt.
4 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf oder , um “DC-
Ladeleistung” auszuwählen, und drücken
Sie dann auf .
Der Bildschirm “DC-Ladeleistung” wird ange- zeigt.
5 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf oder , um die
Ladeleistung aus den Optionen “MAX”,
“125kW”, “100kW”, “75kW”, “50kW” aus-
zuwählen, und drücken Sie dann auf
.
*Die maximale Leistung beim Laden wird auf die ausgewählte Leistung oder auf einen klei-
neren Wert begrenzt.
Wenn “MAX” ausgewählt ist, wird das Fahr- zeug mit der maximal möglichen Leistung geladen.
●Einstellungsvorgänge im Multimedia-Bild-schirm
1 Wählen Sie .
2 Wählen Sie “Fahrzeugperso.”.
3 Wählen Sie “Wird geladen”.
4 Wählen Sie “Ladeleistung DC”.
5 Wählen Sie “Max.”, “125kW”, “100kW”, “75kW” oder “50kW”.
*Die maximale Leistung beim Laden wird auf die ausgewählte Leistung oder auf einen klei-neren Wert begrenzt.
Wenn “MAX” ausgewählt ist, wird das Fahr-
zeug mit der maximal möglichen Leistung geladen.
■Ändern der Einstellungen für “Lade-grenze”
 S.129
■Wenn “Ladesystem prüfen Deckel des
Lade-anschlusses schließen Siehe Betriebsanleitung” in der Multi-Informa-tionsanzeige angezeigt wird
Wenn die Systemprüfung nach der DC-Aufla-
dung nicht erfolgreich abgeschlossen wird, wird das EV-System nicht gestartet, auch wenn der Startschalter bei durchgetretenem
Bremspedal gedrückt wird.
Führen Sie anhand der folgenden Vorge- hensweise eine Systemprüfung durch.
1 Ziehen Sie dabei die Feststellbremse an und drehen den Startschalter auf OFF.
2 Schließen Sie die Kappe des Ladeein- gangs und den Ladeanschlussdeckel.
3 Überprüfen Sie, ob in der Multi-Informati- onsanzeige “Ladesystem wird geprüft”
angezeigt wird, wenn der Startschalter auf ON gestellt wird.
Öffnen Sie nicht den Ladeanschlussdeckel, während das Ladesystem die Prüfung durch-
führt.
Wenn die Systemprüfung abgeschlossen ist, wird der Startschalter automatisch ausge-schaltet.
4 Drücken Sie den Startschalter, während
Sie das Bremspedal betätigen. Die Kon- trollleuchte “READY” leuchtet auf.
Wenden Sie sich an einen Toyota-Vertrags- händler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbe- trieb, wenn die Prüfung des Ladesystems durchgeführt wurde und die Meldung weiter-
hin in der Multi-Informationsanzeige ange-

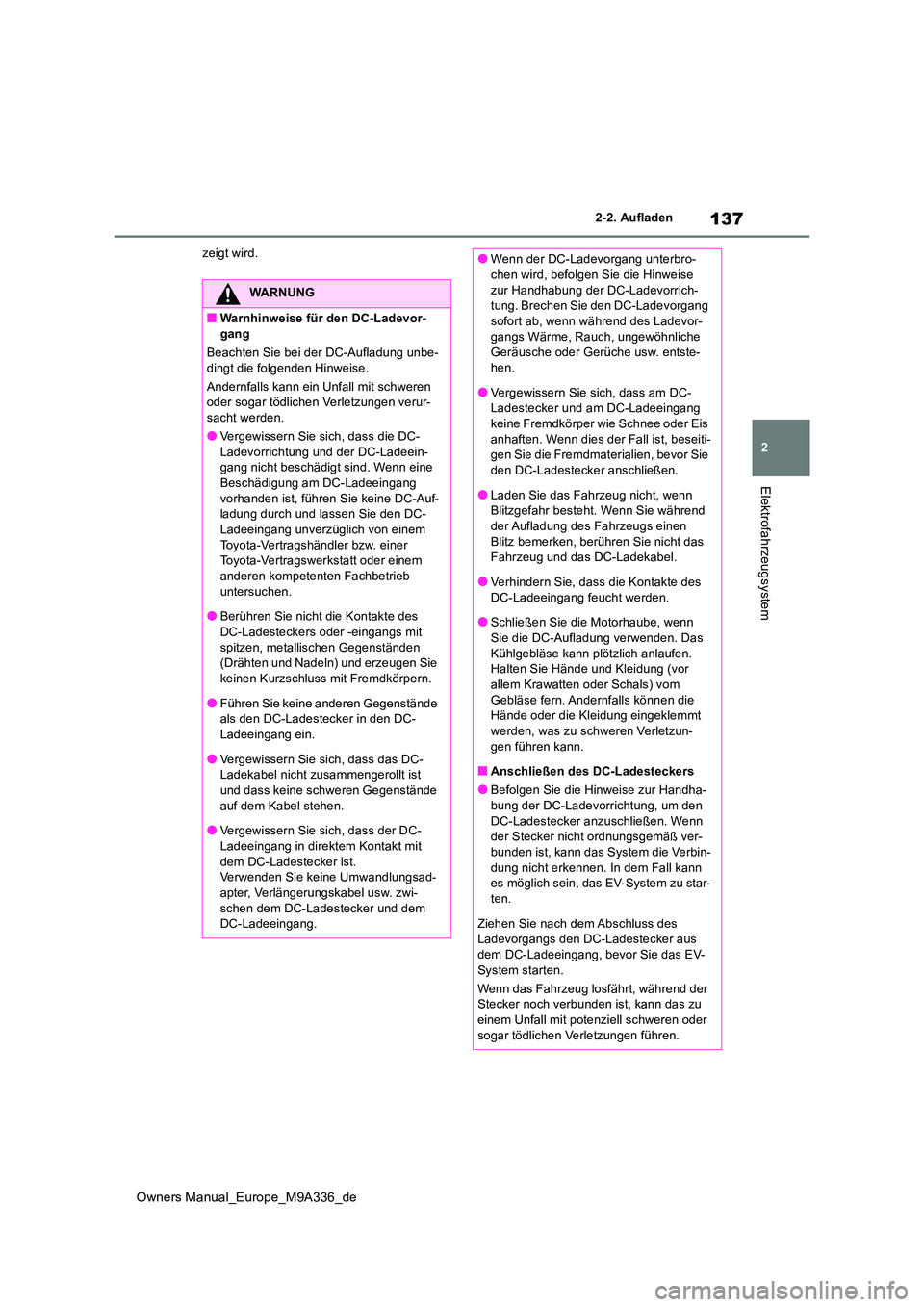

137
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
zeigt wird.
WARNUNG
■Warnhinweise für den DC-Ladevor- gang
Beachten Sie bei der DC-Aufladung unbe-
dingt die folgenden Hinweise.
Andernfalls kann ein Unfall mit schweren oder sogar tödlichen Verletzungen verur-sacht werden.
●Vergewissern Sie sich, dass die DC-
Ladevorrichtung und der DC-Ladeein- gang nicht beschädigt sind. Wenn eine Beschädigung am DC-Ladeeingang
vorhanden ist, führen Sie keine DC-Auf- ladung durch und lassen Sie den DC-Ladeeingang unverzüglich von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
untersuchen.
●Berühren Sie nicht die Kontakte des DC-Ladesteckers oder -eingangs mit
spitzen, metallischen Gegenständen (Drähten und Nadeln) und erzeugen Sie keinen Kurzschluss mit Fremdkörpern.
●Führen Sie keine anderen Gegenstände als den DC-Ladestecker in den DC-
Ladeeingang ein.
●Vergewissern Sie sich, dass das DC- Ladekabel nicht zusammengerollt ist
und dass keine schweren Gegenstände auf dem Kabel stehen.
●Vergewissern Sie sich, dass der DC-
Ladeeingang in direktem Kontakt mit dem DC-Ladestecker ist.Verwenden Sie keine Umwandlungsad-
apter, Verlängerungskabel usw. zwi- schen dem DC-Ladestecker und dem DC-Ladeeingang.
●Wenn der DC-Ladevorgang unterbro-chen wird, befolgen Sie die Hinweise
zur Handhabung der DC-Ladevorrich- tung. Brechen Sie den DC-Ladevorgang sofort ab, wenn während des Ladevor-
gangs Wärme, Rauch, ungewöhnliche Geräusche oder Gerüche usw. entste-hen.
●Vergewissern Sie sich, dass am DC-Ladestecker und am DC-Ladeeingang keine Fremdkörper wie Schnee oder Eis
anhaften. Wenn dies der Fall ist, beseiti- gen Sie die Fremdmaterialien, bevor Sie den DC-Ladestecker anschließen.
●Laden Sie das Fahrzeug nicht, wenn Blitzgefahr besteht. Wenn Sie während der Aufladung des Fahrzeugs einen
Blitz bemerken, berühren Sie nicht das Fahrzeug und das DC-Ladekabel.
●Verhindern Sie, dass die Kontakte des
DC-Ladeeingang feucht werden.
●Schließen Sie die Motorhaube, wenn Sie die DC-Aufladung verwenden. Das
Kühlgebläse kann plötzlich anlaufen. Halten Sie Hände und Kleidung (vor allem Krawatten oder Schals) vom
Gebläse fern. Andernfalls können die Hände oder die Kleidung eingeklemmt werden, was zu schweren Verletzun-
gen führen kann.
■Anschließen des DC-Ladesteckers
●Befolgen Sie die Hinweise zur Handha- bung der DC-Ladevorrichtung, um den
DC-Ladestecker anzuschließen. Wenn der Stecker nicht ordnungsgemäß ver-bunden ist, kann das System die Verbin-
dung nicht erkennen. In dem Fall kann es möglich sein, das EV-System zu star-ten.
Ziehen Sie nach dem Abschluss des Ladevorgangs den DC-Ladestecker aus dem DC-Ladeeingang, bevor Sie das EV-
System starten.
Wenn das Fahrzeug losfährt, während der Stecker noch verbunden ist, kann das zu einem Unfall mit potenziell schweren oder
sogar tödlichen Verletzungen führen.

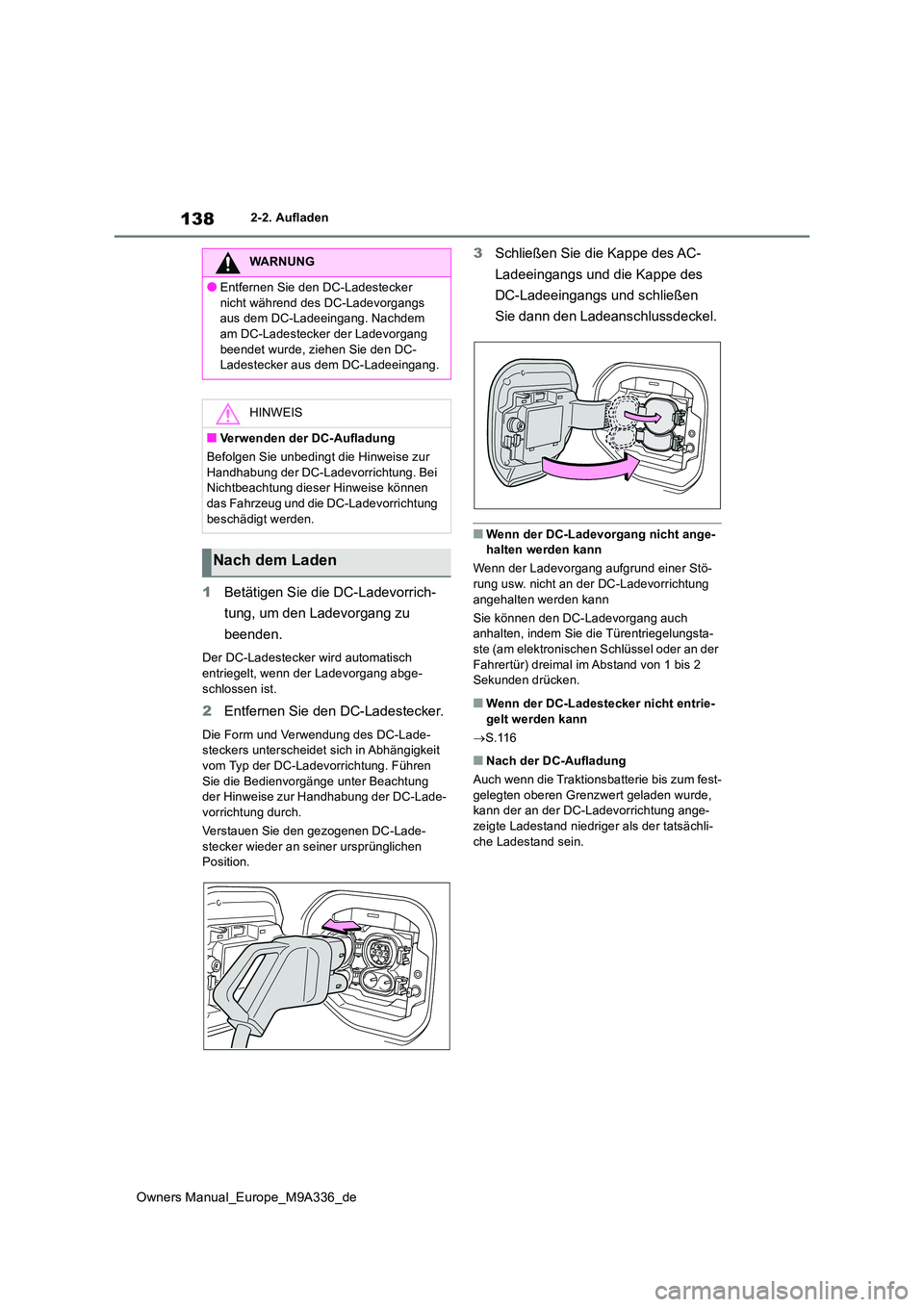

138
Owners Manual_Europe_M9A336_de
2-2. Aufladen
1Betätigen Sie die DC-Ladevorrich-
tung, um den Ladevorgang zu
beenden.
Der DC-Ladestecker wird automatisch
entriegelt, wenn der Ladevorgang abge- schlossen ist.
2 Entfernen Sie den DC-Ladestecker.
Die Form und Verwendung des DC-Lade- steckers unterscheidet sich in Abhängigkeit
vom Typ der DC-Ladevorrichtung. Führen Sie die Bedienvorgänge unter Beachtung der Hinweise zur Handhabung der DC-Lade-
vorrichtung durch.
Verstauen Sie den gezogenen DC-Lade- stecker wieder an seiner ursprünglichen Position.
3 Schließen Sie die Kappe des AC-
Ladeeingangs und die Kappe des
DC-Ladeeingangs und schließen
Sie dann den Ladeanschlussdeckel.
■Wenn der DC-Ladevorgang nicht ange- halten werden kann
Wenn der Ladevorgang aufgrund einer Stö-
rung usw. nicht an der DC-Ladevorrichtung angehalten werden kann
Sie können den DC-Ladevorgang auch anhalten, indem Sie die Türentriegelungsta-
ste (am elektronischen Schlüssel oder an der Fahrertür) dreimal im Abstand von 1 bis 2 Sekunden drücken.
■Wenn der DC-Ladestecker nicht entrie-
gelt werden kann
 S.116
■Nach der DC-Aufladung
Auch wenn die Traktionsbatterie bis zum fest- gelegten oberen Grenzwert geladen wurde, kann der an der DC-Ladevorrichtung ange-
zeigte Ladestand niedriger als der tatsächli- che Ladestand sein.
WARNUNG
●Entfernen Sie den DC-Ladestecker
nicht während des DC-Ladevorgangs aus dem DC-Ladeeingang. Nachdem am DC-Ladestecker der Ladevorgang
beendet wurde, ziehen Sie den DC- Ladestecker aus dem DC-Ladeeingang.
HINWEIS
■Verwenden der DC-Aufladung
Befolgen Sie unbedingt die Hinweise zur
Handhabung der DC-Ladevorrichtung. Bei Nichtbeachtung dieser Hinweise können das Fahrzeug und die DC-Ladevorrichtung
beschädigt werden.
Nach dem Laden

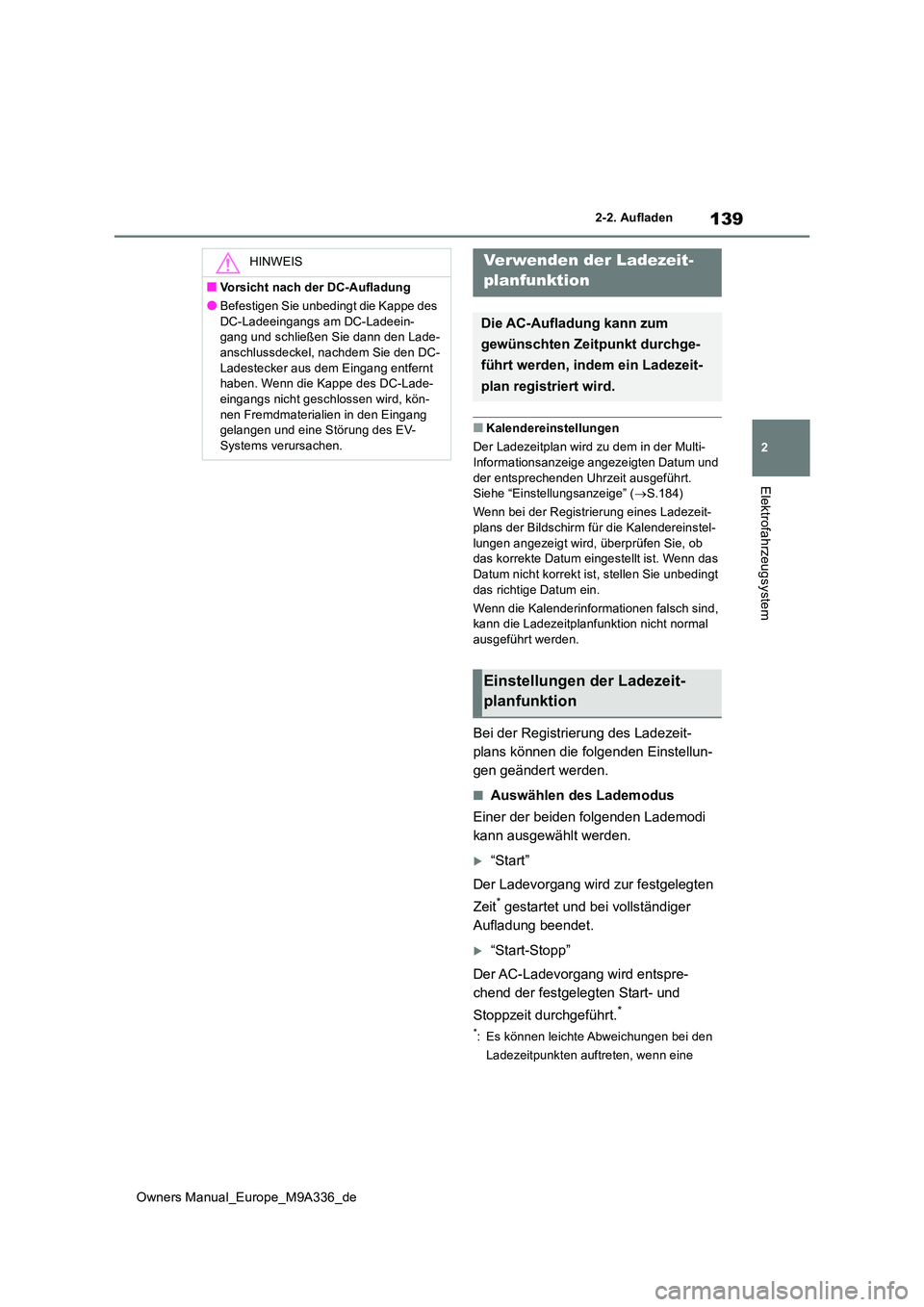

139
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
■Kalendereinstellungen
Der Ladezeitplan wird zu dem in der Multi-
Informationsanzeige angezeigten Datum und der entsprechenden Uhrzeit ausgeführt. Siehe “Einstellungsanzeige” ( S.184)
Wenn bei der Registrierung eines Ladezeit-
plans der Bildschirm für die Kalendereinstel- lungen angezeigt wird, überprüfen Sie, ob das korrekte Datum eingestellt ist. Wenn das
Datum nicht korrekt ist, stellen Sie unbedingt das richtige Datum ein.
Wenn die Kalenderinformationen falsch sind, kann die Ladezeitplanfunktion nicht normal
ausgeführt werden.
Bei der Registrierung des Ladezeit-
plans können die folgenden Einstellun-
gen geändert werden.
■Auswählen des Lademodus
Einer der beiden folgenden Lademodi
kann ausgewählt werden.
“Start”
Der Ladevorgang wird zur festgelegten
Zeit* gestartet und bei vollständiger
Aufladung beendet.
“Start-Stopp”
Der AC-Ladevorgang wird entspre-
chend der festgelegten Start- und
Stoppzeit durchgeführt.*
*: Es können leichte Abweichungen bei den
Ladezeitpunkten auftreten, wenn eine
HINWEIS
■Vorsicht nach der DC-Aufladung
●Befestigen Sie unbedingt die Kappe des
DC-Ladeeingangs am DC-Ladeein- gang und schließen Sie dann den Lade-anschlussdeckel, nachdem Sie den DC-
Ladestecker aus dem Eingang entfernt haben. Wenn die Kappe des DC-Lade-eingangs nicht geschlossen wird, kön-
nen Fremdmaterialien in den Eingang gelangen und eine Störung des EV-Systems verursachen.
Verwenden der Ladezeit-
planfunktion
Die AC-Aufladung kann zum
gewünschten Zeitpunkt durchge-
führt werden, indem ein Ladezeit-
plan registriert wird.
Einstellungen der Ladezeit-
planfunktion

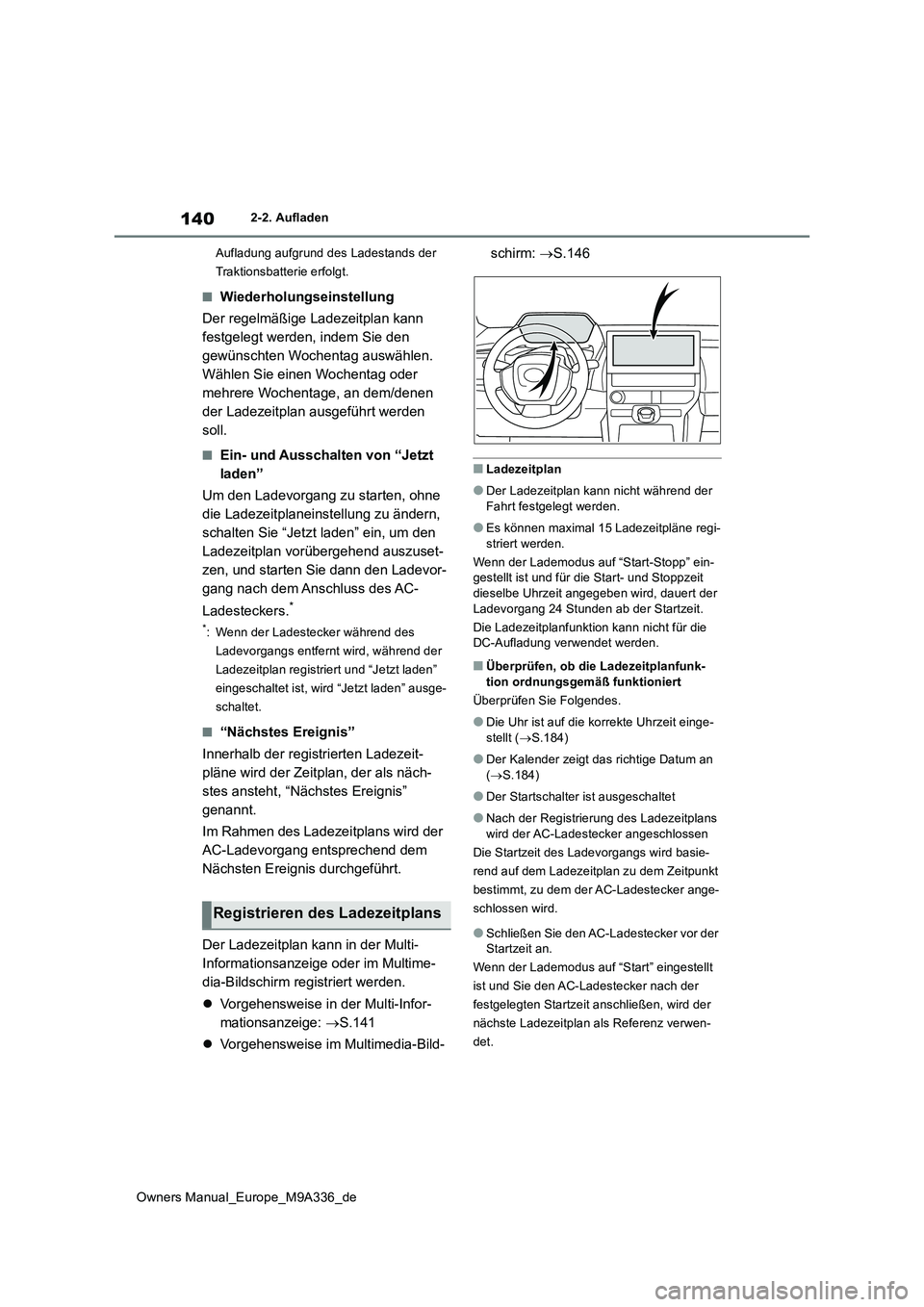

140
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Aufladung aufgrund des Ladestands der
Traktionsbatterie erfolgt.
■Wiederholungseinstellung
Der regelmäßige Ladezeitplan kann
festgelegt werden, indem Sie den
gewünschten Wochentag auswählen.
Wählen Sie einen Wochentag oder
mehrere Wochentage, an dem/denen
der Ladezeitplan ausgeführt werden
soll.
■Ein- und Ausschalten von “Jetzt
laden”
Um den Ladevorgang zu starten, ohne
die Ladezeitplaneinstellung zu ändern,
schalten Sie “Jetzt laden” ein, um den
Ladezeitplan vorübergehend auszuset-
zen, und starten Sie dann den Ladevor-
gang nach dem Anschluss des AC-
Ladesteckers.*
*: Wenn der Ladestecker während des
Ladevorgangs entfernt wird, während der
Ladezeitplan registriert und “Jetzt laden”
eingeschaltet ist, wird “Jetzt laden” ausge-
schaltet.
■“Nächstes Ereignis”
Innerhalb der registrierten Ladezeit-
pläne wird der Zeitplan, der als näch-
stes ansteht, “Nächstes Ereignis”
genannt.
Im Rahmen des Ladezeitplans wird der
AC-Ladevorgang entsprechend dem
Nächsten Ereignis durchgeführt.
Der Ladezeitplan kann in der Multi-
Informationsanzeige oder im Multime-
dia-Bildschirm registriert werden.
 Vorgehensweise in der Multi-Infor-
mationsanzeige: S.141
 Vorgehensweise im Multimedia-Bild-
schirm: S.146
■Ladezeitplan
●Der Ladezeitplan kann nicht während der Fahrt festgelegt werden.
●Es können maximal 15 Ladezeitpläne regi-striert werden.
Wenn der Lademodus auf “Start-Stopp” ein- gestellt ist und für die Start- und Stoppzeit
dieselbe Uhrzeit angegeben wird, dauert der Ladevorgang 24 Stunden ab der Startzeit.
Die Ladezeitplanfunktion kann nicht für die DC-Aufladung verwendet werden.
■Überprüfen, ob die Ladezeitplanfunk-
tion ordnungsgemäß funktioniert
Überprüfen Sie Folgendes.
●Die Uhr ist auf die korrekte Uhrzeit einge-
stellt ( S.184)
●Der Kalender zeigt das richtige Datum an
( S.184)
●Der Startschalter ist ausgeschaltet
●Nach der Registrierung des Ladezeitplans wird der AC-Ladestecker angeschlossen
Die Startzeit des Ladevorgangs wird basie-
rend auf dem Ladezeitplan zu dem Zeitpunkt
bestimmt, zu dem der AC-Ladestecker ange-
schlossen wird.
●Schließen Sie den AC-Ladestecker vor der Startzeit an.
Wenn der Lademodus auf “Start” eingestellt
ist und Sie den AC-Ladestecker nach der
festgelegten Startzeit anschließen, wird der
nächste Ladezeitplan als Referenz verwen-
det.
Registrieren des Ladezeitplans

141
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
Wenn der Lademodus auf “Start-Stopp” ein-
gestellt ist und Sie den AC-Ladestecker nach
der festgelegten Startzeit anschließen, wird
der Ladevorgang sofort gestartet und bis zur
Stoppzeit durchgeführt.
●Überprüfen Sie nach dem Anschließen des AC-Ladesteckers, ob die Ladekontroll-
leuchte des Ladeanschlusses blinkt. ( S.102)
●Verwenden Sie keine Netzsteckdose mit Stromabschaltungsfunktion (einschl. Timer-Funktion).
Verwenden Sie eine Steckdose, die kontinu-
ierlich Strom liefert. Wenn die Netzsteckdose
durch eine Ausschalttimer-Funktion usw.
abgeschaltet wird, kann der Ladevorgang
nicht entsprechend dem Plan durchgeführt
werden, wenn die Stromzufuhr während der
festgelegten Zeit unterbrochen wird.
■Wenn der AC-Ladestecker mit dem Fahrzeug verbunden bleibt
●Wenn der Lademodus auf “Start” einge-stellt ist, wird, auch wenn mehrere aufein-
anderfolgende Ladezeitpläne registriert sind, der nächste geplante Ladevorgang erst dann durchgeführt, wenn der AC-
Ladestecker nach dem vorhergehenden Ladevorgang entfernt und wieder ange-schlossen wird. Wenn die Traktionsbatterie
vollständig geladen ist, erfolgt ebenfalls keine Aufladung nach dem Ladezeitplan.
●Wenn die Ladestoppzeit vor der vollständi-gen Aufladung der Traktionsbatterie erreicht wird und der Lademodus auf
“Start-Stopp” eingestellt ist, wird der Lade- zeitplan, der nach der Stoppzeit als näch-stes folgt, als nächster Ladezeitplan
aktualisiert und der Ladevorgang wird wie- derholt, bis Batterie vollständig geladen ist.
■Wenn Ladezeitpläne ignoriert werden
Wenn die folgenden Vorgänge durchgeführt werden, während der Ladezeitplan
im Standby ist, wird der Ladezeitplan vor- übergehend zurückgestellt und der Ladevor-gang gestartet.
●Wenn die ferngesteuerte Klimaanlage ( S.442) verwendet wird
●Wenn “My Room Mode” eingeschaltet wird ( S.150)
●Wenn “Jetzt laden” eingeschaltet wird ( S.145, 149)
●Wenn ein Vorgang durchgeführt wird, mit dem die Aufladung gemäß Ladezeitplan vorübergehend unterbrochen wird
( S.128)
■Batterieheizung (S.119)/“Batterieküh- ler” ( S.120)
In Abhängigkeit von der Temperatur der Trak- tionsbatterie wird unter Umständen die Trak-
tionsbatterieheizung oder der Traktionsbatteriekühler aktiviert und die Ladekontrollleuchte leuc htet möglicherweise
auf, während der Timer auf die Aufladung wartet.
Verwenden Sie die Anzeigenregel-
schalter, um den Ladezeitplan einzu-
richten.
Anzeigenregelschalter ( S.182)
Multi-Informationsanzeige
■Registrieren des Ladezeitplans
1 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um auszuwählen.
Einstellungsvorgänge in der
Multi-Informationsanzeige

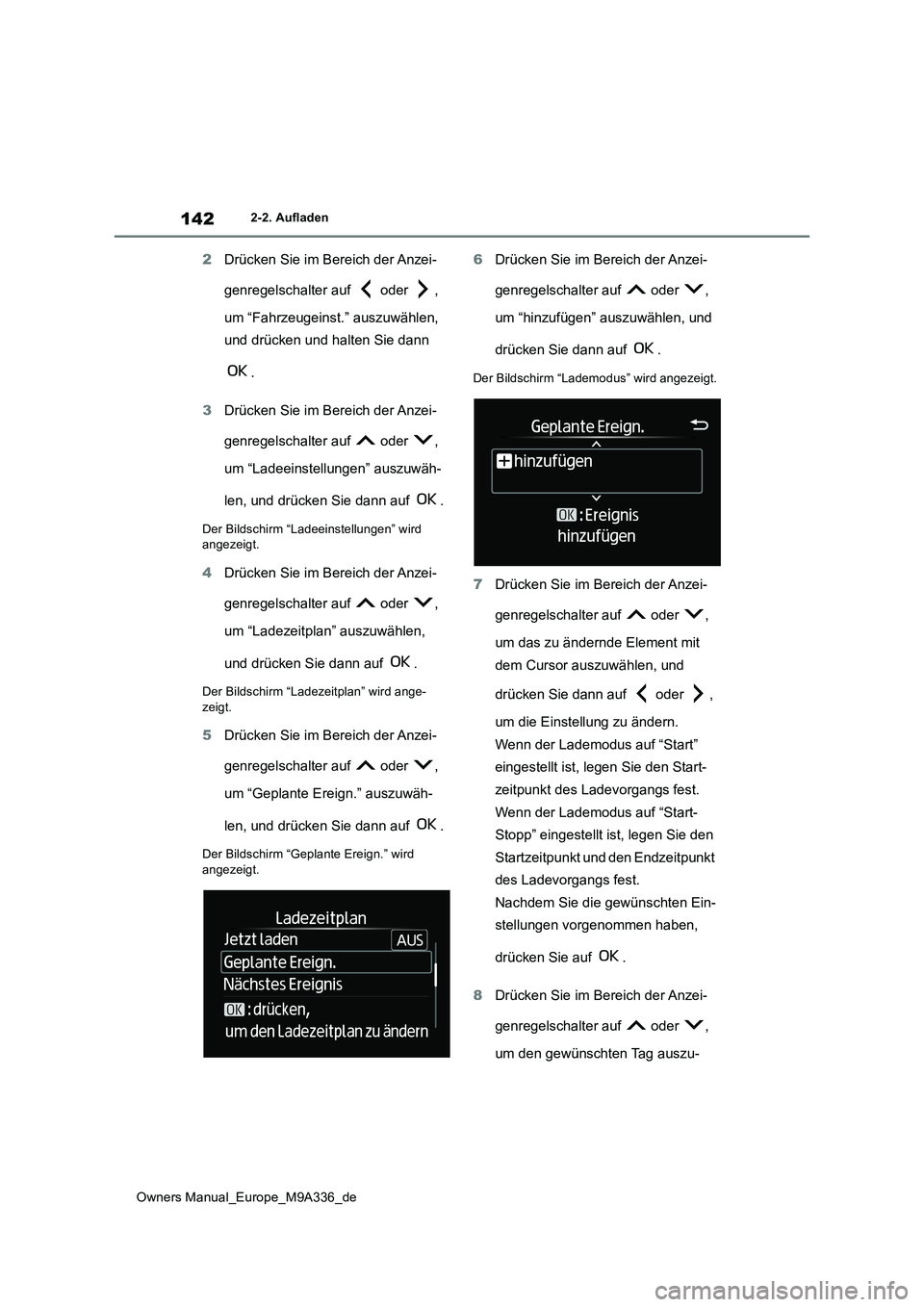

142
Owners Manual_Europe_M9A336_de
2-2. Aufladen
2Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um “Fahrzeugeinst.” auszuwählen,
und drücken und halten Sie dann
.
3 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um “Ladeeinstellungen” auszuwäh-
len, und drücken Sie dann auf .
Der Bildschirm “Ladeeinstellungen” wird angezeigt.
4 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um “Ladezeitplan” auszuwählen,
und drücken Sie dann auf .
Der Bildschirm “Ladezeitplan” wird ange-
zeigt.
5 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um “Geplante Ereign.” auszuwäh-
len, und drücken Sie dann auf .
Der Bildschirm “Geplante Ereign.” wird angezeigt.
6 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um “hinzufügen” auszuwählen, und
drücken Sie dann auf .
Der Bildschirm “Lademodus” wird angezeigt.
7 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um das zu ändernde Element mit
dem Cursor auszuwählen, und
drücken Sie dann auf oder ,
um die Einstellung zu ändern.
Wenn der Lademodus auf “Start”
eingestellt ist, legen Sie den Start-
zeitpunkt des Ladevorgangs fest.
Wenn der Lademodus auf “Start-
Stopp” eingestellt ist, legen Sie den
Startzeitpunkt und den Endzeitpunkt
des Ladevorgangs fest.
Nachdem Sie die gewünschten Ein-
stellungen vorgenommen haben,
drücken Sie auf .
8 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um den gewünschten Tag auszu-
