2022 TOYOTA BZ4X Betriebsanleitungen (in German)

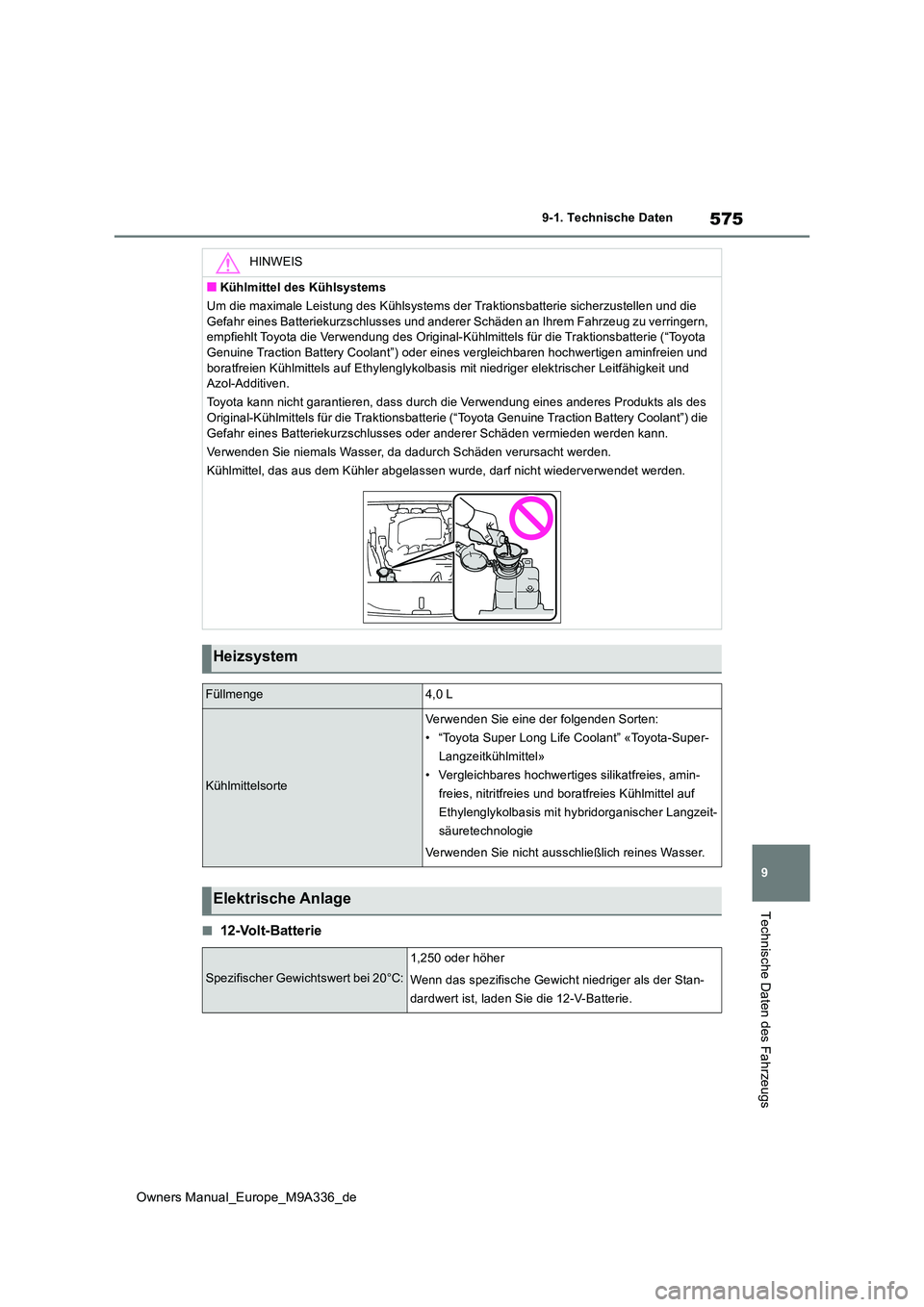

575
9
Owners Manual_Europe_M9A336_de
9-1. Technische Daten
Technische Daten des Fahrzeugs
■12-Volt-Batterie
HINWEIS
■Kühlmittel des Kühlsystems
Um die maximale Leistung des Kühlsystems der Traktionsbatterie sicherzustellen und die
Gefahr eines Batteriekurzschlusses und anderer Schäden an Ihrem Fahrzeug zu verringern, empfiehlt Toyota die Verwendung des Original-Kühlmittels für di e Traktionsbatterie (“Toyota Genuine Traction Battery Coolant”) oder eines vergleichbaren ho chwertigen aminfreien und
boratfreien Kühlmittels auf Ethyl englykolbasis mit niedriger elektrischer Leitfähigkeit und Azol-Additiven.
Toyota kann nicht garantieren, dass durch die Verwendung eines anderes Produkts als des Original-Kühlmittels für die Traktionsbatterie (“Toyota Genuine Traction Battery Coolant”) die
Gefahr eines Batteriekurzschlusses oder anderer Schäden vermied en werden kann.
Verwenden Sie niemals Wasser, da dadurch Schäden verursacht wer den.
Kühlmittel, das aus dem Kühler abgelassen wurde, darf nicht wie derverwendet werden.
Heizsystem
Füllmenge4,0 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-Super-
Langzeitkühlmittel»
• Vergleichbares hochwerti ges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Langzeit-
säuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Elektrische Anlage
Spezifischer Gewic htswert bei 20°C:
1,250 oder höher
Wenn das spezifische Gewich t niedriger als der Stan-
dardwert ist, laden Sie die 12-V-Batterie.

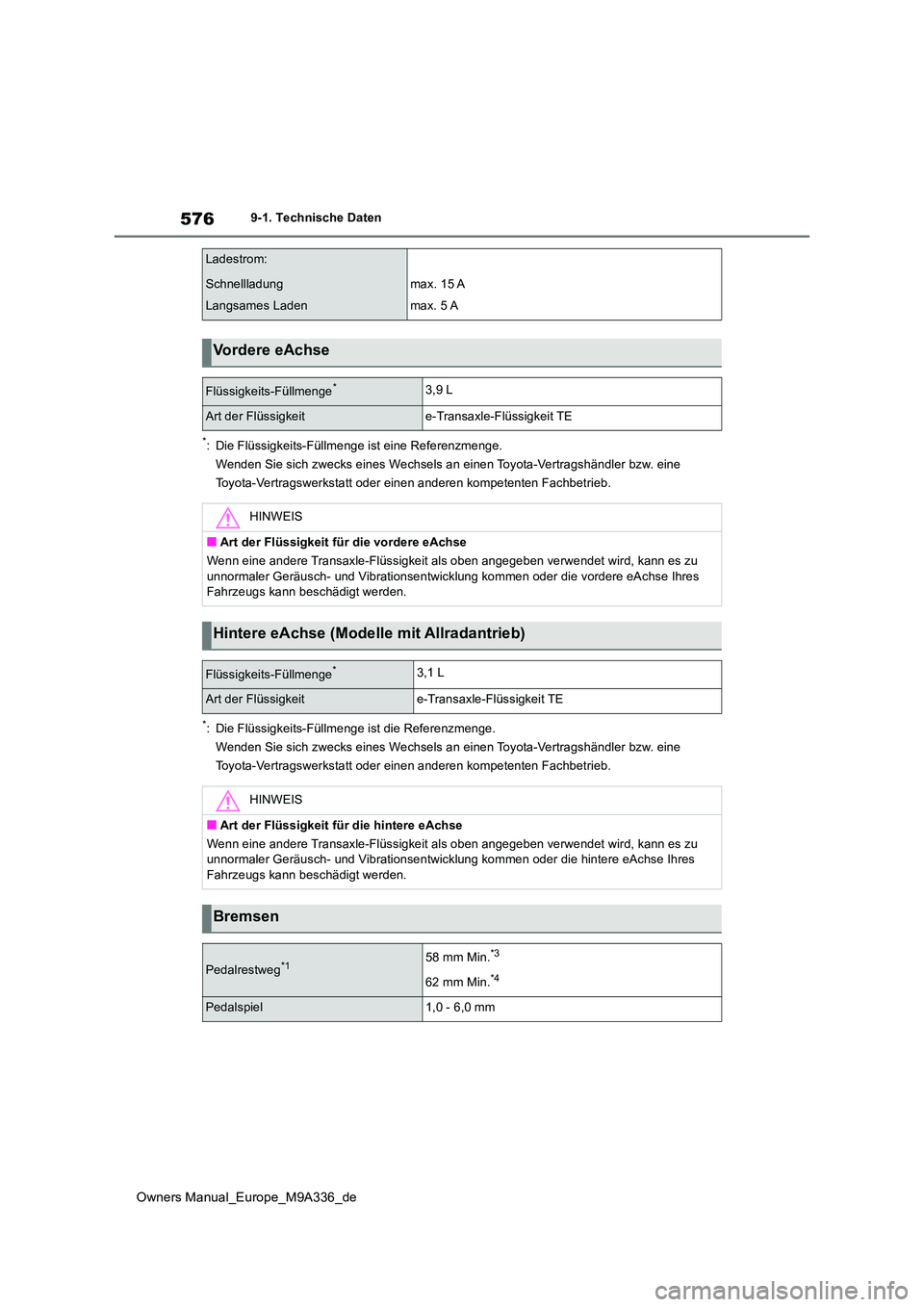

576
Owners Manual_Europe_M9A336_de
9-1. Technische Daten
*: Die Flüssigkeits-Füllmenge ist eine Referenzmenge.
Wenden Sie sich zwecks eines Wechsels an einen Toyota-Vertragsh ändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbet rieb.
*: Die Flüssigkeits-Füllmenge ist die Referenzmenge.
Wenden Sie sich zwecks eines Wechsels an einen Toyota-Vertragsh ändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbet rieb.
Ladestrom:
Schnellladung
Langsames Laden
max. 15 A
max. 5 A
Vordere eAchse
Flüssigkeits-Füllmenge*3,9 L
Art der Flüssigkeite-Transaxle-Flüssigkeit TE
HINWEIS
■Art der Flüssigkeit für die vordere eAchse
Wenn eine andere Transaxle-Flüssigkeit als oben angegeben verwe ndet wird, kann es zu
unnormaler Geräusch- und Vibrationsentwicklung kommen oder die vordere eAchse Ihres Fahrzeugs kann beschädigt werden.
Hintere eAchse (Modelle mit Allradantrieb)
Flüssigkeits-Füllmenge*3,1 L
Art der Flüssigkeite-Transaxle-Flüssigkeit TE
HINWEIS
■Art der Flüssigkeit für die hintere eAchse
Wenn eine andere Transaxle-Flüssigkeit als oben angegeben verwe ndet wird, kann es zu unnormaler Geräusch- und Vibrationsentwicklung kommen oder die hintere eAchse Ihres Fahrzeugs kann beschädigt werden.
Bremsen
Pedalrestweg*158 mm Min.*3
62 mm Min.*4
Pedalspiel1,0 - 6,0 mm

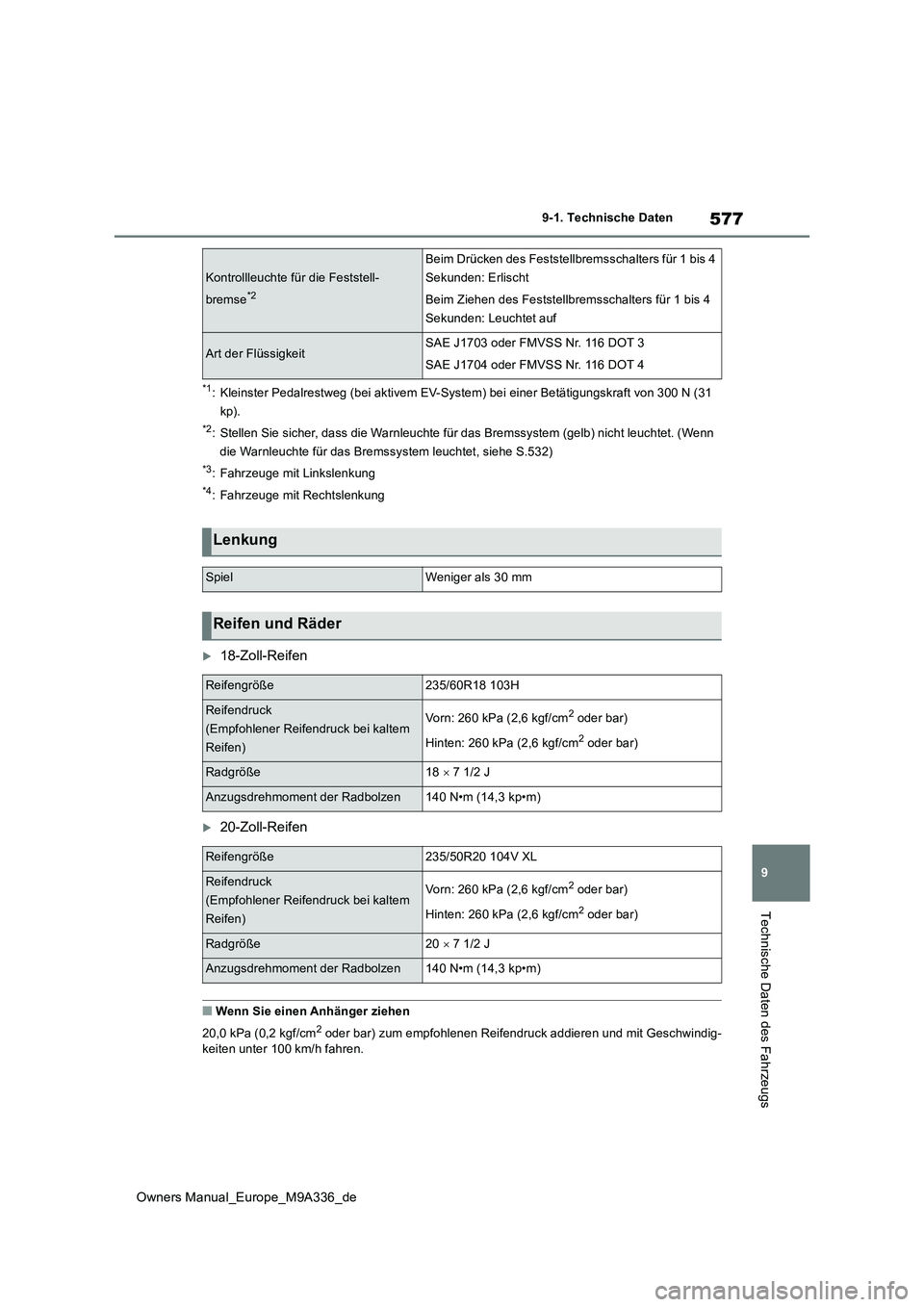

577
9
Owners Manual_Europe_M9A336_de
9-1. Technische Daten
Technische Daten des Fahrzeugs
*1: Kleinster Pedalrestweg (bei aktivem EV-System) bei einer Betätigungskraft von 300 N (31
kp).
*2: Stellen Sie sicher, dass die Warnleuchte für das Bremssystem ( gelb) nicht leuchtet. (Wenn
die Warnleuchte für das Bremssystem leuchtet, siehe S.532)
*3: Fahrzeuge mit Linkslenkung
*4: Fahrzeuge mit Rechtslenkung
18-Zoll-Reifen
20-Zoll-Reifen
■Wenn Sie einen Anhänger ziehen
20,0 kPa (0,2 kgf/cm2 oder bar) zum empfohlenen Reifendruck addieren und mit Geschwi ndig-
keiten unter 100 km/h fahren.
Kontrollleuchte für die Feststell-
bremse*2
Beim Drücken des Feststellbremsschalters für 1 bis 4
Sekunden: Erlischt
Beim Ziehen des Feststellbremsschalters für 1 bis 4
Sekunden: Leuchtet auf
Art der FlüssigkeitSAE J1703 oder FMVSS Nr. 116 DOT 3
SAE J1704 oder FMVSS Nr. 116 DOT 4
Lenkung
SpielWeniger als 30 mm
Reifen und Räder
Reifengröße235/60R18 103H
Reifendruck
(Empfohlener Reifendruck bei kaltem
Reifen)
Vorn: 260 kPa (2,6 kgf/cm2 oder bar)
Hinten: 260 kPa (2,6 kgf/cm2 oder bar)
Radgröße18  7 1/2 J
Anzugsdrehmoment der Radbolzen140 N•m (14,3 kp•m)
Reifengröße235/50R20 104V XL
Reifendruck
(Empfohlener Reifendruck bei kaltem
Reifen)
Vorn: 260 kPa (2,6 kgf/cm2 oder bar)
Hinten: 260 kPa (2,6 kgf/cm2 oder bar)
Radgröße20  7 1/2 J
Anzugsdrehmoment der Radbolzen140 N•m (14,3 kp•m)

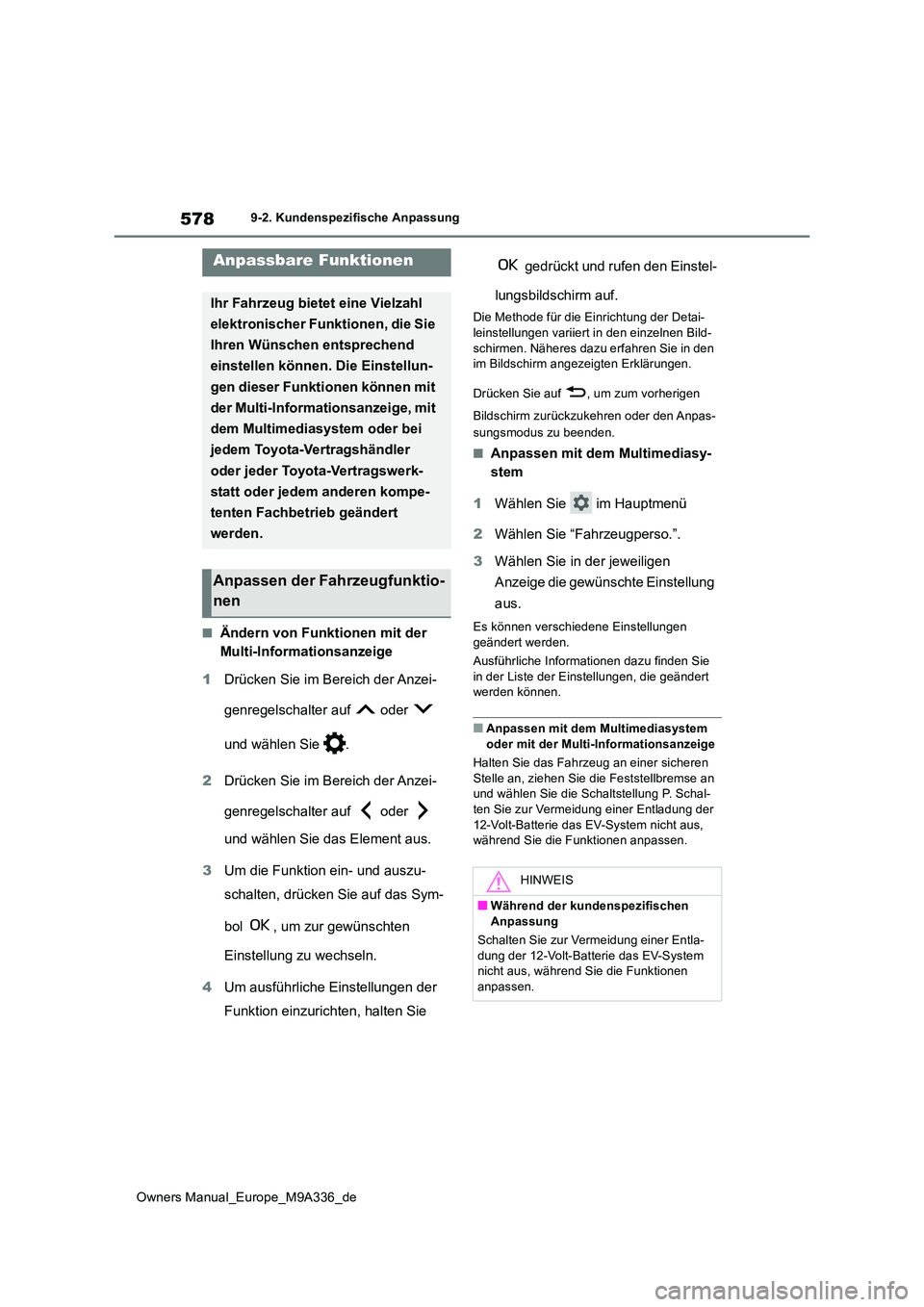

578
Owners Manual_Europe_M9A336_de
9-2. Kundenspezifische Anpassung
9-2.Kunde nspe zifische Anpas sung
■Ändern von Funktionen mit der
Multi-Informationsanzeige
1 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder
und wählen Sie .
2 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder
und wählen Sie das Element aus.
3 Um die Funktion ein- und auszu-
schalten, drücken Sie auf das Sym-
bol , um zur gewünschten
Einstellung zu wechseln.
4 Um ausführliche Einstellungen der
Funktion einzurichten, halten Sie
gedrückt und rufen den Einstel-
lungsbildschirm auf.
Die Methode für die Einrichtung der Detai- leinstellungen variiert in den einzelnen Bild-
schirmen. Näheres dazu erfahren Sie in den im Bildschirm angezeigten Erklärungen.
Drücken Sie auf , um zum vorherigen
Bildschirm zurückzukehren oder den Anpas-
sungsmodus zu beenden.
■Anpassen mit dem Multimediasy-
stem
1 Wählen Sie im Hauptmenü
2 Wählen Sie “Fahrzeugperso.”.
3 Wählen Sie in der jeweiligen
Anzeige die gewünschte Einstellung
aus.
Es können verschiedene Einstellungen
geändert werden.
Ausführliche Informationen dazu finden Sie in der Liste der Einstellungen, die geändert werden können.
■Anpassen mit dem Multimediasystem
oder mit der Multi-Informationsanzeige
Halten Sie das Fahrzeug an einer sicheren Stelle an, ziehen Sie die Feststellbremse an und wählen Sie die Schaltstellung P. Schal-
ten Sie zur Vermeidung einer Entladung der 12-Volt-Batterie das EV-System nicht aus, während Sie die Funktionen anpassen.
Anpassbare Funktionen
Ihr Fahrzeug bietet eine Vielzahl
elektronischer Funktionen, die Sie
Ihren Wünschen entsprechend
einstellen können. Die Einstellun-
gen dieser Funktionen können mit
der Multi-Informationsanzeige, mit
dem Multimediasystem oder bei
jedem Toyota-Vertragshändler
oder jeder Toyota-Vertragswerk-
statt oder jedem anderen kompe-
tenten Fachbetrieb geändert
werden.
Anpassen der Fahrzeugfunktio-
nen
HINWEIS
■Während der kundenspezifischen Anpassung
Schalten Sie zur Vermeidung einer Entla-
dung der 12-Volt-Batterie das EV-System nicht aus, während Sie die Funktionen anpassen.

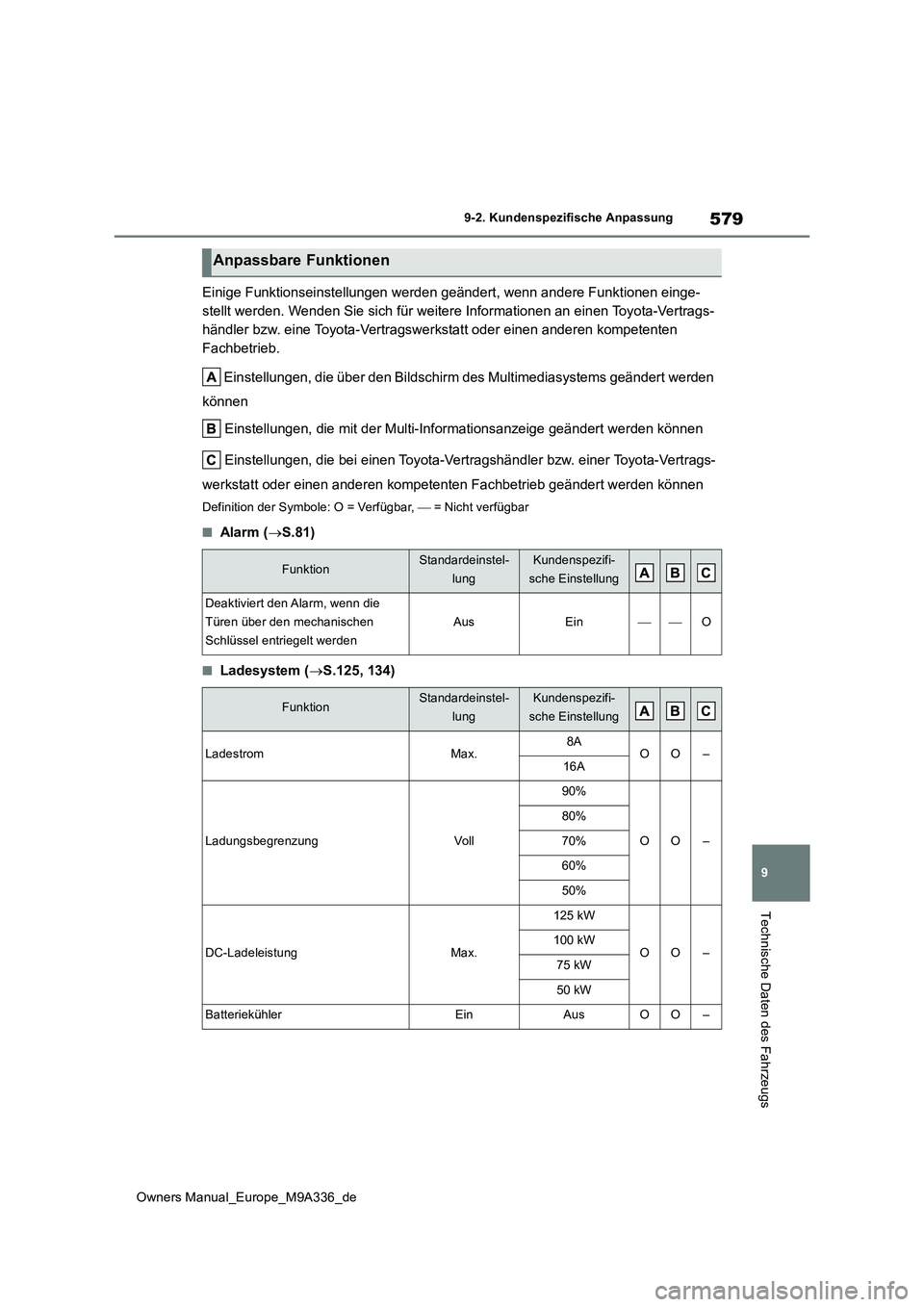

579
9
Owners Manual_Europe_M9A336_de
9-2. Kundenspezifische Anpassung
Technische Daten des Fahrzeugs
Einige Funktionseinstellungen werden geändert, wenn andere Funktionen einge-
stellt werden. Wenden Sie sich für weitere Informationen an ein en Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen anderen k ompetenten
Fachbetrieb.
Einstellungen, die über den Bildschirm des Multimediasystems g eändert werden
können
Einstellungen, die mit der Multi-Informationsanzeige geändert werden können
Einstellungen, die bei einen Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einen anderen kompetenten Fachbetrieb geändert w erden können
Definition der Symbole: O = Verfügbar,  = Nicht verfügbar
■Alarm (S.81)
■Ladesystem (S.125, 134)
Anpassbare Funktionen
FunktionStandardeinstel-
lung
Kundenspezifi-
sche Einstellung
Deaktiviert den Alarm, wenn die
Türen über den mechanischen
Schlüssel entriegelt werden
AusEinO
FunktionStandardeinstel-
lung
Kundenspezifi-
sche Einstellung
LadestromMax.8AOO–16A
LadungsbegrenzungVo l l
90%
OO–
80%
70%
60%
50%
DC-LadeleistungMax.
125 kW
OO–100 kW
75 kW
50 kW
BatteriekühlerEinAusOO–

580
Owners Manual_Europe_M9A336_de
9-2. Kundenspezifische Anpassung
■Instrumente, Anzeigen und Multi-Informationsanzeige (S.178, 181)
*1: Ausführliche Informationen über jede Funktion: S.184
*2: Für die Standardeinstellung gelten länderspezifische Unterschiede.
*3: Die verfügbaren Sprachen können sich in Abhängigkeit von der Zielregion unterscheiden.
*4: Je nach Ausstattung
■Rücksitzerinnerung (S.193)
Funktion*1Standardeinstel-
lung
Kundenspezifi-
sche Einstellung
Sprache*2EnglischAußer Englisch*3O
Einheiten*2km (kWh/100km)
km (km/kWh)
OMeilen (Mei-
len/kWh)
Energieverbrauch
Gesamtdurch-
schnitt (Durch-
schnittsverbrauch
[seit dem Zurück-
setzen])
Streckendurch-
schnitt (Durch-
schnittsverbrauch
[seit dem Starten])
O
Mit Audiosystem verknüpfte AnzeigeEinAusO
Anzeige des Allradsystems*4EinAusO
Art der FahrinfosSeit dem StartenSeit dem Zurück-
setzenO
Elemente der FahrinfosWegstrecke
Durchschnittsge-
schwindigkeitO
Gesamtzeit
Popup-DisplayEinAusO
SchlussanzeigeFahrinfosLadezeitplanO
EmpfehlungsfunktionEin
Ein (bei stehen-
dem Fahrzeug)OO
Aus
FunktionStandardeinstel-
lung
Kundenspezifi-
sche Einstellung
Anzeige zum Verhindern einer fal-
schen RücksitzbelegungEinAusO

581
9
Owners Manual_Europe_M9A336_de
9-2. Kundenspezifische Anpassung
Technische Daten des Fahrzeugs
■Türschloss (S.191, 560)
■Elektrische Heckklappe* (S.199)
*: Je nach Ausstattung
FunktionStandardeinstel-
lung
Kundenspezifi-
sche Einstellung
Entriegeln mit einem mechanischen
Schlüssel
Alle Türen werden
in einem Schritt
entriegelt
Fahrertür wird im
ersten Schritt und
restliche Türen
werden im zwei-
ten Schritt entrie-
gelt
O
Geschwindigkeitsabhängige Türver-
riegelungsfunktionEinAusOO
Schaltposition mit Türverriegelungs-
funktion gekoppeltAusEinOO
Schaltposition mit Türentriegelungs-
funktion gekoppeltAusEinOO
Mit Fahrertür gekoppelte Türentrie-
gelungsfunktionEinAusOO
FunktionStandardeinstel-
lung
Kundenspezifi-
sche Einstellung
Öffnungsposition der elektrischen
Heckklappe51 bis 4O
Betrieb der elektrischen HeckklappeEinAusO
Summer-LautstärkeStufe 3Stufe 1OStufe 2
BetriebssummerAusEinO
Berührungslos bedienbare elektri-
sche Heckklappe (Trittsensor)*EinAusOO
Trittsummer (Trittsensor)*EinAusO
Berührungslos bedienbare elektri-
sche Heckklappe (Trittsensor), wenn
Startschalter auf OFF steht*EinAusO

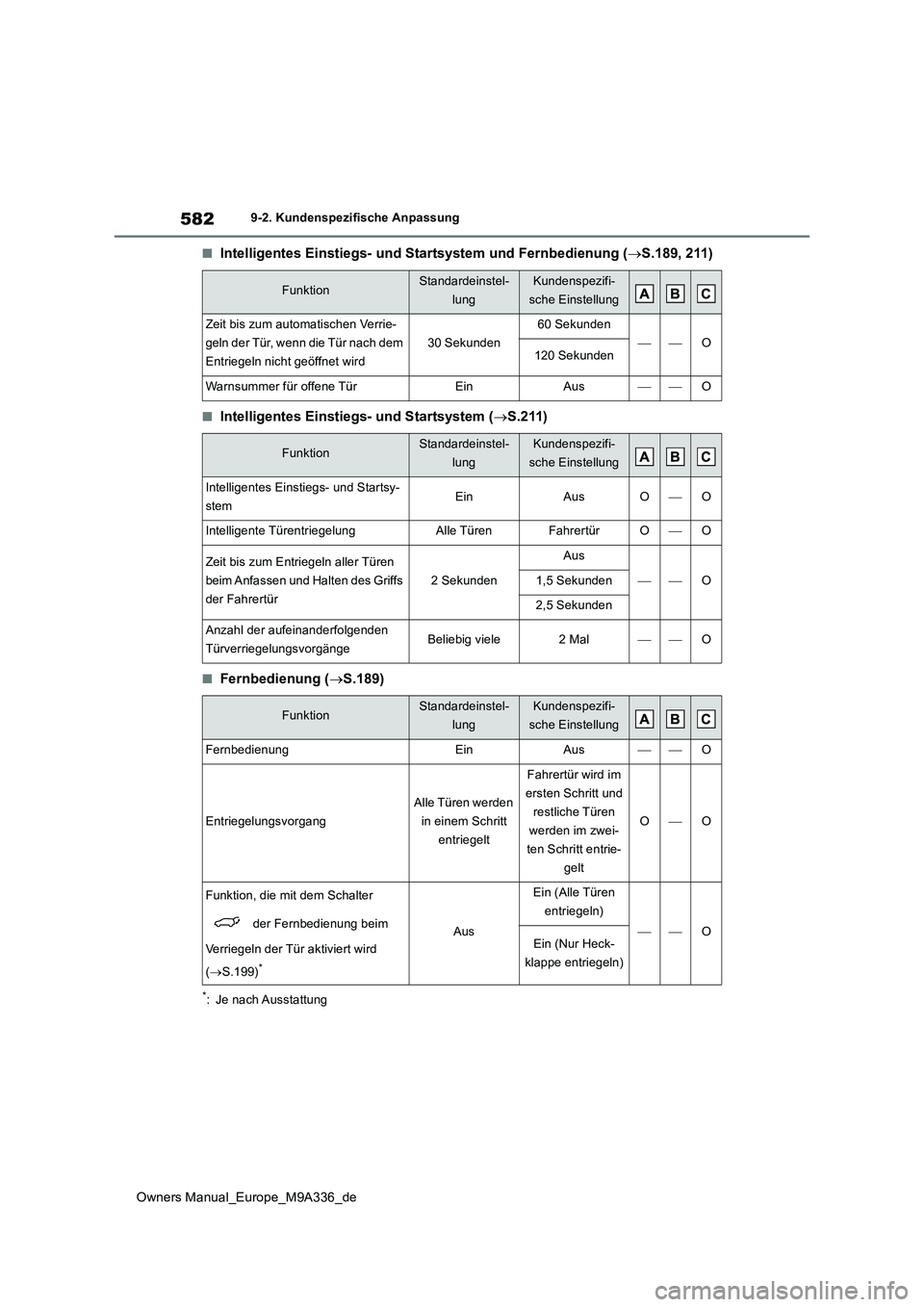

582
Owners Manual_Europe_M9A336_de
9-2. Kundenspezifische Anpassung
■Intelligentes Einstiegs- und Startsystem und Fernbedienung (S.189, 211)
■Intelligentes Einstiegs- und Startsystem (S.211)
■Fernbedienung (S.189)
*: Je nach Ausstattung
FunktionStandardeinstel-
lung
Kundenspezifi-
sche Einstellung
Zeit bis zum automatischen Verrie-
geln der Tür, wenn die Tür nach dem
Entriegeln nicht geöffnet wird
30 Sekunden
60 Sekunden
O120 Sekunden
Warnsummer für offene TürEinAusO
FunktionStandardeinstel-
lung
Kundenspezifi-
sche Einstellung
Intelligentes Einstiegs- und Startsy-
stemEinAusOO
Intelligente TürentriegelungAlle TürenFahrertürOO
Zeit bis zum Entriegeln aller Türen
beim Anfassen und Halten des Griffs
der Fahrertür
2 Sekunden
Aus
O1,5 Sekunden
2,5 Sekunden
Anzahl der aufeinanderfolgenden
TürverriegelungsvorgängeBeliebig viele2 MalO
FunktionStandardeinstel-
lung
Kundenspezifi-
sche Einstellung
FernbedienungEinAusO
Entriegelungsvorgang
Alle Türen werden
in einem Schritt
entriegelt
Fahrertür wird im
ersten Schritt und
restliche Türen
werden im zwei-
ten Schritt entrie-
gelt
OO
Funktion, die mit dem Schalter
der Fernbedienung beim
Verriegeln der Tür aktiviert wird
( S.199)*
Aus
Ein (Alle Türen
entriegeln)
OEin (Nur Heck-
klappe entriegeln)
