2022 TOYOTA BZ4X Betriebsanleitungen (in German)

119
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
■AC-Aufladung (S.125)
Bei dieser Lademethode erfolgt die Auf-
ladung über eine AC-Netzsteckdose
mit dem AC-Ladekabel oder über die
AC-Ladevorrichtung.
Durch die Festlegung eines Ladezeitplans
ist es möglich, den Ladevorgang am
gewünschten Datum und zur gewünschten
Uhrzeit durchzuführen. ( S.139)
■DC-Aufladung (S.134)
Diese Lademethode verwendet eine
DC-Ladevorrichtung, die den Anforde-
rungen von IEC 61851 und IEC 62196
entspricht. Die Traktionsbatterie kann
damit schneller als bei der AC-Aufla-
dung geladen werden.
IEC ist eine Abkürzung für einen inter-
nationalen Standard der International
Electrotechnical Commission.
■Solar-Ladesystem* ( S.153)
*: Je nach Ausstattung
Unter bestimmten Bedingungen kann
die Traktionsbatterie bei geparktem
Fahrzeug mit Strom geladen werden,
der vom Solarpaneel auf dem Dach des
Fahrzeugs erzeugt wird.
Dieses Fahrzeug umfasst verschiedene
Funktionen, die mit der Aufladung der
Batterie im Zusammenhang stehen.
■My Room-Modus ( S.150)
Wenn das Ladekabel mit dem Fahr-
zeug verbunden ist, können elektrische
Bauteile wie die Klimaanlage und das
Audiosystem mit dem Strom aus einer
externen Stromquelle betrieben wer-
den*.
*: Je nach Situation kann auch Strom aus
der Traktionsbatterie verbraucht werden.
■Traktionsbatterieheizung
Wenn bei niedrigen Außentemperatu-
ren das Ladekabel mit dem Fahrzeug
verbunden ist, erwärmt diese Funktion
automatisch die Traktionsbatterie, bis
sie eine bestimmte Temperatur erreicht
oder überschreitet.
 Der Betrieb dieser Funktion wird
automatisch abgebrochen, wenn
das Ladekabel getrennt wird oder
wenn das Ladekabel ca. 3 Tage lang
mit dem Fahrzeug verbunden bleibt.
 Wenn der Ladezeitplan verwendet
wird ( S.139), wird diese Funktion
gemäß den Zeitplaneinstellungen
ausgeführt.
■Kontrolle der Traktionsbatterie-
Erwärmung
Diese Kontrolle greift ein, nachdem die
Traktionsbatterieheizung automatisch
abgeschaltet wurde, wenn das Ladeka-
bel ca. 3 Tage lang mit dem Fahrzeug
verbunden war. Sie isoliert die Trakti-
onsbatterie automatisch bei extrem
niedrigen Temperaturen.
 Diese Kontrolle wird 31 Tage, nach-
dem das Ladekabel angeschlossen
wurde, beendet, auch wenn das
Kabel weiterhin mit dem Fahrzeug
verbunden ist.
 Wenn diese Kontrolle aktiv ist, wer-
den die Ladezeitplaneinstellungen
ignoriert und der Ladevorgang wird
Lademethoden
Die folgenden Methoden können
zum Laden der Traktionsbatterie
verwendet werden.
Lademethoden
Aufladungsbezogene Funktio-
nen

120
Owners Manual_Europe_M9A336_de
2-2. Aufladen
sofort gestartet.
■Traktionsbatteriekühler
Wenn die Traktionsbatterie heiß ist und
das AC-Ladekabel mit dem Fahrzeug
verbunden ist, kühlt diese Funktion die
Traktionsbatterie, um sie zu schützen.
Diese Funktion kann ausgeführt wer-
den, wenn Sie kontinuierlich mit hohen
Geschwindigkeiten fahren, wie z.B. auf
Autobahnen oder Schnellstraßen, oder
wenn die DC-Aufladung durchgeführt
wird.
■Verwenden des My Room-Modus wäh- rend der DC-Aufladung
 S.151
■Traktionsbatterieheizung
●Die Traktionsbatterieheizung kann unter Umständen in Betrieb sein, wenn kein
Ladevorgang durchgeführt wird.
●Wenn die Traktionsbatterieheizung in
Betrieb ist, leuchtet die Ladekontroll- leuchte.
●Wenn die Traktionsbatterieheizung wäh-rend des Ladevorgangs in Betrieb ist, kann der Ladevorgang länger als im Normalfall
dauern.
●Der Restladestand der Traktionsbatterie
sinkt, wenn die Traktionsbatterieheizung in Betrieb ist. Daher muss die Traktionsbatte-rie gegebenenfalls nachgeladen werden,
um den Restladestand wiederherzustellen.
■Traktionsbatteriekühler
●Für die AC-Aufladung: Die Einstellungen
des Traktionsbatteriekühlers können in der Multi-Informationsanzeige geändert wer-den. ( S.120)
●Die Ladekontrollleuchte leuchtet, wenn die Traktionsbatterieheizung im Standby oder
in Betrieb ist.
●Wenn der Ladestand der Traktionsbatterie
niedrig ist, ist der Tra ktionsbatteriekühler unter Umständen nicht in Betrieb, auch wenn die Temperatur der Traktionsbatterie
hoch ist.
●Wenn der Traktionsbatteriekühler unter den folgenden Bedingungen in Betrieb ist, wird der Kühlvorgang angehalten.
• Die Motorhaube ist geöffnet. • Der Startschalter wird auf ACC oder ON gedreht.
• Die Schaltstellung wird zu einer anderen Stellung als P geändert• Die ferngesteuerte Klimaanlage ist in
Betrieb ( S.442) • Der Restladestand der Traktionsbatterie fällt unter einen bestimmten Wert
●Der Traktionsbatteriekühler wird mit Strom aus der Traktionsbatterie und aus einer
externen Stromquelle betrieben. • Während der Traktionsbatteriekühler in Betrieb ist, steigt oder sinkt der Ladestand
der Traktionsbatterie innerhalb eines bestimmten Bereichs. Er steigt aber nicht in dem Maß, wie bei einer AC-Aufladung.
• Wenn der Traktionsbatteriekühler in Betrieb ist, erkennt die Ladevorrichtung ihn als die Batterie, die geladen werden muss.
Wenn diese Funktion in Betrieb ist, wäh- rend eine kostenpflichtige Ladevorrichtung mit dem Fahrzeug verbunden ist, fallen
Kosten für die AC-Aufladung an.
■Ändern der Einstellung des Traktions- batteriekühlers
Die Einstellung kann unter in der Multi-
Informationsanzeige geändert werden.
Verwenden Sie die Anzeigenregelschalter ( S.182) und wählen Sie “Fahrzeugeinst.”, “Ladeeinstellungen”, “Batteriekühler” und
ändern Sie dann die Einstellung.
Wenn Sie die Funktion in der Einstellung deaktivieren, kann die Leistung der Trakti-onsbatterie je nach Fahrsituation beschränkt
werden.

121
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
ElektrofahrzeugsystemFür die Verwendung des batterieelektri-
schen Fahrzeugs empfehlen wir, das
Fahrzeug systematisch zu laden.
■Vor dem Verlassen des Hauses
Um das batterieelektrische Fahrzeug
zu verwenden, laden Sie die Traktions-
batterie zu Hause, bevor Sie losfahren.
■Auf dem Weg zum Ziel oder am
Ziel
Wenn der Restladestand der Traktions-
batterie niedrig ist, laden Sie die Batte-
rie an der nächstgelegenen
Ladestation.
■Beim Abstellen des Fahrzeugs
Bei Fahrzeugen mit einem Solar-
Ladesystem wird die Solar-Aufladung
durchgeführt, um die Traktionsbatterie
zu laden, wenn die erforderlichen
Bedingungen (z.B. Fahrzeug ist abge-
stellt) erfüllt sind. ( S.153)
Wenn die Traktionsbatterie vollständig gela-
den ist, erfolgt keine Aufladung der Batterie
mit dem Solar-Ladesystem.
Ladespezifische Informationen werden
in der Multi-Informationsanzeige ange-
zeigt.
■Während des Ladevorgangs
Wenn während des Ladevorgangs bei
ausgeschaltetem Startschalter eine Tür
geöffnet wird, werden eine gewisse Zeit
lang der aktuelle Ladestand und die
geschätzte Zeit bis zum Abschluss des
Ladevorgangs angezeigt.
Tipps zum Laden
In diesem Abschnitt werden
Methoden für die Verwendung der
Ladefunktion dieses Fahrzeugs
und für den Abruf von Informatio-
nen über den Ladevorgang
beschrieben.
Systematisches Laden
Abrufen von ladespezifischen
Informationen

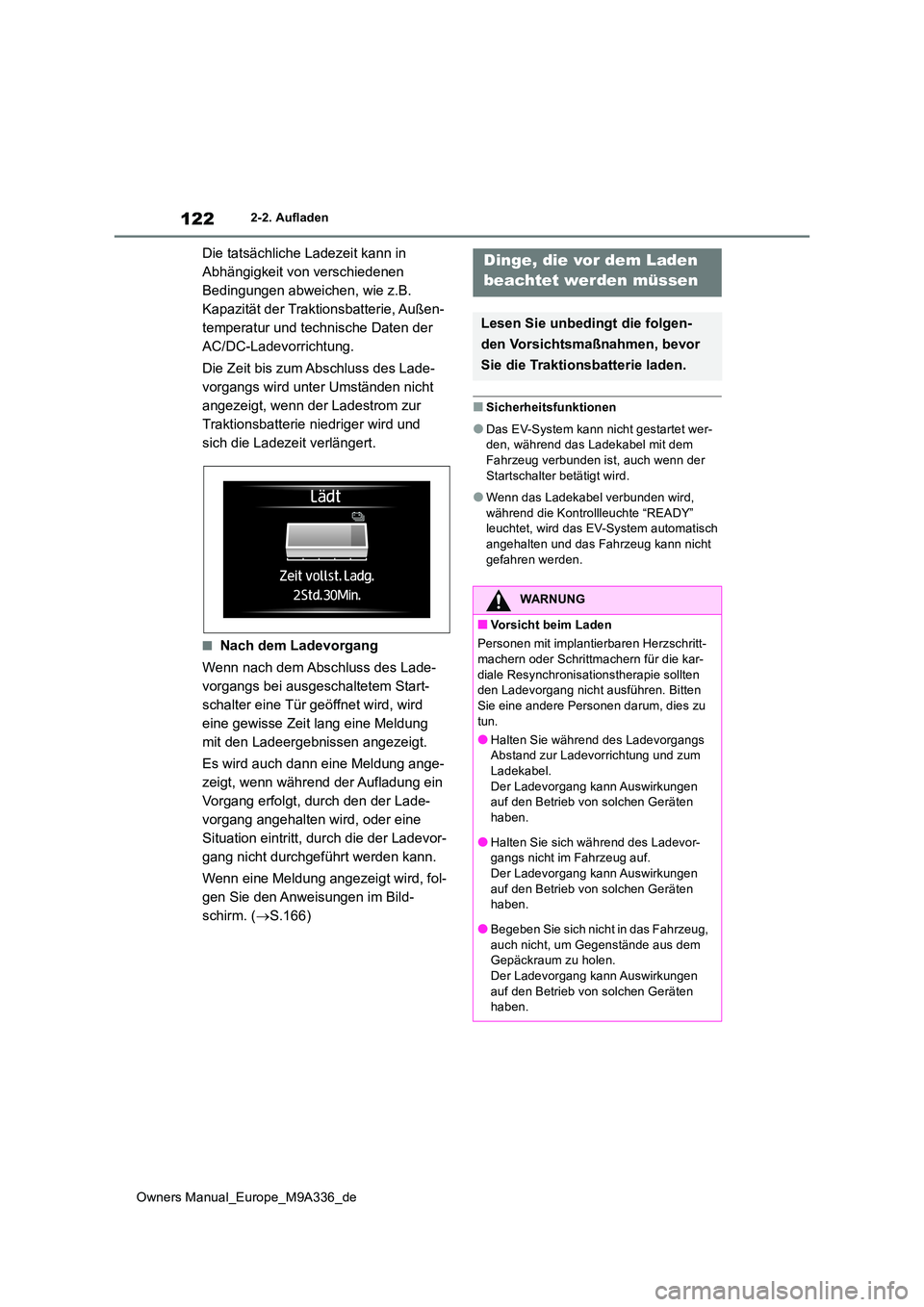

122
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Die tatsächliche Ladezeit kann in
Abhängigkeit von verschiedenen
Bedingungen abweichen, wie z.B.
Kapazität der Traktionsbatterie, Außen-
temperatur und technische Daten der
AC/DC-Ladevorrichtung.
Die Zeit bis zum Abschluss des Lade-
vorgangs wird unter Umständen nicht
angezeigt, wenn der Ladestrom zur
Traktionsbatterie niedriger wird und
sich die Ladezeit verlängert.
■Nach dem Ladevorgang
Wenn nach dem Abschluss des Lade-
vorgangs bei ausgeschaltetem Start-
schalter eine Tür geöffnet wird, wird
eine gewisse Zeit lang eine Meldung
mit den Ladeergebnissen angezeigt.
Es wird auch dann eine Meldung ange-
zeigt, wenn während der Aufladung ein
Vorgang erfolgt, durch den der Lade-
vorgang angehalten wird, oder eine
Situation eintritt, durch die der Ladevor-
gang nicht durchgeführt werden kann.
Wenn eine Meldung angezeigt wird, fol-
gen Sie den Anweisungen im Bild-
schirm. ( S.166)
■Sicherheitsfunktionen
●Das EV-System kann nicht gestartet wer- den, während das Ladekabel mit dem Fahrzeug verbunden ist, auch wenn der
Startschalter betätigt wird.
●Wenn das Ladekabel verbunden wird,
während die Kontrollleuchte “READY” leuchtet, wird das EV-System automatisch angehalten und das Fahrzeug kann nicht
gefahren werden.
Dinge, die vor dem Laden
beachtet werden müssen
Lesen Sie unbedingt die folgen-
den Vorsichtsmaßnahmen, bevor
Sie die Traktionsbatterie laden.
WARNUNG
■Vorsicht beim Laden
Personen mit implantierbaren Herzschritt- machern oder Schrittmachern für die kar-
diale Resynchronisationstherapie sollten den Ladevorgang nicht ausführen. Bitten Sie eine andere Personen darum, dies zu
tun.
●Halten Sie während des Ladevorgangs Abstand zur Ladevorrichtung und zum Ladekabel.
Der Ladevorgang kann Auswirkungen auf den Betrieb von solchen Geräten haben.
●Halten Sie sich während des Ladevor-gangs nicht im Fahrzeug auf. Der Ladevorgang kann Auswirkungen
auf den Betrieb von solchen Geräten haben.
●Begeben Sie sich nicht in das Fahrzeug,
auch nicht, um Gegenstände aus dem Gepäckraum zu holen. Der Ladevorgang kann Auswirkungen
auf den Betrieb von solchen Geräten haben.

123
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
Überprüfen Sie vor dem Ladevorgang
immer Folgendes.
 Die Feststellbremse ist angezogen.
( S.264)
 Der Startschalter steht in der Stel-
lung OFF. ( S.253)
 Lichter wie Scheinwerfer, Warnblink-
anlage und Innenleuchten usw. sind
ausgeschaltet.
Wenn diese Lichter eingeschaltet sind, ver-
brauchen sie Strom, wodurch sich die Lade-
zeit verlängert.
Stellen Sie vor dem Ladevorgang
sicher, dass sich alle Teile des AC-
Ladekabels in einem guten Zustand
befinden. ( S . 111 )
■Während des Ladevorgangs
●Die Startzeit der Aufladung kann in Abhän- gigkeit von den Fahrzeugbedingungen
unterschiedlich sein, was jedoch keine Stö- rung darstellt.
●Während des Ladevorgangs können Geräusche aus dem Bereich der Traktions-batterie ausgelöst durch den Betrieb der
Klimaanlage oder des “Batteriekühler” ( S.120) zu hören sein.
●Während des Ladevorgangs und nach dem Ladevorgang können der Motorraum und der umgebende Bereich, in dem die
Bordladevorrichtung für die Traktionsbatte- rie installiert ist, warm werden.
●Die Oberfläche der CCID (Charging Circuit
WARNUNG
■Wenn das Ladekabel mit dem Fahr-
zeug verbunden ist
Ändern Sie nicht die Schaltstellung nicht von P zu einer anderen Stellung.
Im unwahrscheinlichen Fall eines beschä- digten Ladekabels kann die Schaltstellung
unter Umständen von P zu einer anderen Stellung geändert werden. Dadurch kann sich das Fahrzeug in Bewegung setzen,
was zu einem Unfall führen kann.
■Vorsichtsmaßnahmen beim Aufladen
Das Fahrzeug wurde für die Aufladung über eine externe Stromquelle mit einem
AC-Ladekabel konzipiert, das ausschließ- lich für die Verwendung mit herkömmli-chen Haushaltssteckdosen gedacht ist.
Das Fahrzeug unterscheidet sich jedoch
grundlegend von normalen Haushaltsge- räten. Die unsachgemäße Verwendung kann zu einem Brand oder Stromschlag
führen. Schwere oder sogar tödliche Ver- letzungen können die Folge sein.
●Beim Ladevorgang mit 220 V - 240 V
fließt eine große Strommenge über einen langen Zeitraum.
●Der Ladevorgang kann im Freien durch-geführt werden.
HINWEIS
■Vorsichtsmaßnahmen beim Aufladen
Um den ordnungsgemäßen Ladevorgang sicherzustellen, lesen Sie die folgende
Erklärung und halten Sie die beschriebene Vorgehensweise ein. Der Ladevorgang sollte nur von erfahrenen Fahrern durch-
geführt werden, die über ausreichendes Hintergrundwissen im Zusammenhang mit dem Ladevorgang verfügen.
●Lassen Sie Personen, die nicht mit dem Ladevorgang vertraut sind, wie z.B. Kin-der, den Ladevorgang nicht unbeauf-
sichtigt durchführen. Halten Sie außerdem das AC-Ladeka-bel von Kleinkindern fern.
●Halten Sie beim Laden mit einer Lade-vorrichtung die Anweisungen für die
Verwendung der jeweiligen Ladevorrich- tung ein.
Überprüfungen vor dem Lade-
vorgang
Überprüfen des AC-Ladekabels

124
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Interrupting Device) kann heiß werden, was jedoch keine Störung darstellt.
●In Abhängigkeit von den Funkwellenbedin-gungen können Störungen im Radio zu hören sein.
■Beim Aufladen an einer öffentlichen
Ladeeinrichtung
●Überprüfen Sie vor dem Aufladen an einer
öffentlichen Ladeeinrichtung die Einstel- lung der Ladezeitplanfunktion.• Wenn der Ladezeitplan registriert ist,
schalten Sie die Funktion vorübergehend aus oder aktivieren Sie “Jetzt laden”. ( S.140)
• Wenn der Ladezeitplan eingeschaltet ist, wird der Ladevorgang nicht gestartet, auch wenn das AC-Ladekabel angeschlossen
ist. Durch den Anschluss des AC-Ladeka- bels können in dem Fall trotzdem Ladeko-sten entstehen.
■Kapazitätsabnahme der Traktionsbatte-
rie
Die Kapazität der Traktionsbatterie sinkt all- mählich im Laufe der Verwendung der Trakti-onsbatterie. Die Geschwindigkeit, mit der die
Kapazität sinkt, hängt von den Umgebungs- bedingungen und der Art der Verwendung des Fahrzeugs ab. Die folgenden Hinweise
helfen, die Kapazitätsabnahme der Traktions- batterie zu verlangsamen.
●Wenn die Traktionsbatterie vollständig geladen ist, parken Sie das Fahrzeug nicht in Bereichen, die hohen Temperaturen
ausgesetzt sind, z.B. im direkten Sonnen- licht.
●Vermeiden Sie häufige und plötzliche Beschleunigungs- und Abbremsvorgänge.
●Vermeiden Sie häufiges Fahren mit hohen Geschwindigkeiten.
●Verwenden Sie nach Möglichkeit immer die Ladezeitplanfunktion, um die Traktions-batterie vor Fahrtantritt vollständig zu
laden. ( S.139)
●Vermeiden Sie häufiges DC-Aufladen
Wenn die Kapazität der Traktionsbatterie
sinkt, verringert sich auch die Reichweite des
Fahrzeugs. Die Fahrzeugleistung ver-
schlechtert sich aber nicht spürbar.
■Wenn der Restladestand der Traktions- batterie nach dem Laden niedrig ist
In den folgenden Situationen kann der Rest- ladestand der Traktionsbatterie nach dem
Abschluss des Ladevorgangs niedriger als im Normalfall sein, um die Traktionsbatterie zu schützen (die Restreichweite nach der voll-
ständigen Aufladung der Batterie kann gerin-
ger sein).*
●Ladevorgang wird bei niedrigen oder
hohen Außentemperaturen durchgeführt
●Ladevorgang wird direkt nach einer Fahrt
unter hoher Last oder bei extremer Hitze durchgeführt
Wenn in anderen Situationen der Restlade-
stand der Traktionsbatterie nach dem
Abschluss des Ladevor gangs deutlich niedri-
ger als im Normalfall ist, lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprü-
fen.
*: In diesem Fall sinkt der Restladestand
deutlich schneller als im Normalfall, auch
wenn die Restladestandsanzeige der Trak-
tionsbatterie angibt, dass die Batterie voll-
ständig geladen ist.
■Wenn der Ladestrom zur Traktionsbat- terie geringer wird
Wenn der von der Ladevorrichtung bereitge- stellte Ladestrom niedrig ist oder wenn sich
der verfügbare Ladestrom für die Traktions- batterie durch den Betrieb der Batteriehei-zung usw. verringert, kann die an der
Traktionsbatterie ankommende Ladeleistung sinken.
■Die Ladezeit kann sich verlängern
In den folgenden Situationen, kann die Lade- zeit länger als im Normalfall sein:
●Bei sehr hohen oder sehr niedrigen Tem-peraturen.
●Wenn die Traktionsbatterie heiß wird, wie z.B. nach einer Fahrt unter hoher Last.
●Wenn das Fahrzeug viel Strom verbraucht, weil z.B. die Scheinwerfer eingeschaltet
sind usw.

125
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
●Wenn “My Room Mode” verwendet wird. ( S.150)
●Wenn während des Ladevorgangs ein Stromausfall auftritt.
●Wenn die Stromversorgung unterbrochen wird.
●Wenn die Spannung der externen Strom-quelle abfällt.
●Wenn der Ladestand der 12-Volt-Batterie niedrig ist, weil beispielsweise das Fahr-zeug über einen längeren Zeitraum nicht
gefahren wurde.
●Wenn die Obergrenze für den Ladestrom
in der Ladestromeinstellung des Fahr- zeugs geändert wurde. ( S.128)
●Wenn die Batterieheizung im Betrieb ist. ( S.120)
●Wenn der “Batteriekühler” vor der Aufla- dung in Betrieb ist. ( S.120)
●Wenn der Stecker Wärme erzeugt, weil er z.B. locker in der Steckdose sitzt usw.
●Wenn die Stromversorgung mit der Lade-vorrichtung angepasst wird.
●Wenn häufig und wiederholt die DC-Aufla-dung verwendet wird.
●Wenn für “DC-Ladeleistung” eine andere Einstellung als “MAX” ausgewählt ist.
●Wenn die Temperatur der ladespezifischen Teile hoch ist.
■Ladeleistung
Dieses Fahrzeug kann mit bis zu ca. 7 kW geladen werden.
In Abhängigkeit von der verwendeten Lade-
vorrichtung oder vom verwendeten AC-Lade- kabel kann die Ladeleistung jedoch eingeschränkt sein.
Verwenden der AC-Aufla-
dung
In diesem Abschnitt wird die Vor-
gehensweise bei der Aufladung
der Traktionsbatterie mit einem
AC-Ladekabel beschrieben.
Wenn Sie eine AC-Ladevorrich-
tung verwenden, lesen Sie unbe-
dingt die Bedienhinweise der AC-
Ladevorrichtung.
Wenn der Ladezeitplan registriert
ist, stellen Sie vor dem Ladevor-
gang sicher, dass “Jetzt laden”
eingeschaltet ist. ( S.145, 149)
HINWEIS
■Verwenden des AC-Ladekabels und
der dazugehörigen Teile
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um eine Beschädigung des AC-Ladekabels und der dazugehörigen Teile
zu vermeiden.
●Wenn Sie den Ladevorgang unterbre- chen oder abbrechen, entfernen Sie den Ladestecker, bevor Sie den Netzstecker
ziehen.
●Achten Sie beim Entfernen des AC- Ladekabels darauf, dass der Ladestec-
ker entriegelt ist.
●Ziehen Sie die Kappe des Ladesteckers oder die Kappe des AC-Ladeeingangs
nicht mit Gewalt ab.
●Verhindern Sie, dass der Ladestecker während des Ladevorgangs Vibratio-
nen ausgesetzt ist. Der Ladevorgang kann angehalten werden.
●Führen Sie keine Gegenstände mit Aus-
nahme des Ladesteckers in den AC- Ladeeingang ein.

126
Owners Manual_Europe_M9A336_de
2-2. Aufladen
S.122
1 Halten Sie das AC-Ladekabel
bereit. ( S.103)
2 Stecken Sie das AC-Ladekabel in
die Netzsteckdose der externen
Stromquelle.
Halten Sie den Stecker am Gehäuse fest und stecken Sie ihn fest in die Netzsteck-dose ein.
Wenn die Netzsteckdose einen Ein-/Aus-
Schalter besitzt, schalten Sie ihn ein.
Wenn aufgrund der Installationshöhe, in der die Netzsteckdose angebracht ist, eine zusätzliche Last auf die Netzsteckdose und
den Stecker einwirkt, verwenden Sie einen Faden o.ä., um die CCID (Charging Circuit Interrupting Device) an einem Haken oder
einer ähnlichen Vorrichtung aufzuhängen.
Die CCID (Charging Circuit Interrupting Device) kann anhand des Lochs an der Rüc-kseite aufgehängt werden. Bringen Sie das
CCID (Charging Circuit Interrupting Device) nicht mit Schrauben an der Wand an.
3 Entriegeln Sie die Türen und öffnen
Sie den Ladeanschlussdeckel.
( S.100)
Die Ladeeingangskontrollleuchte leuch-
tet auf.
HINWEIS
●Wenn Sie den Netzstecker in die Netz-
steckdose einstecken oder aus der Netzsteckdose herausziehen, halten Sie den Stecker an seinem Gehäuse
fest.
●Beschädigen Sie die Kappe des AC- Ladeeingangs nicht mit scharfen oder
spitzen Gegenständen.
●Ziehen Sie nicht gewaltsam am AC- Ladekabel, wenn es eingeklemmt ist
oder sich verwickelt hat. Wenn sich das Kabel verwickelt hat, entwirren Sie es, bevor Sie es verwenden.
■AC-Ladeeingang
Versuchen Sie nicht, den AC-Ladeeingang zu demontieren, reparieren oder modifizie-ren. Wenn der AC-Ladeeingang repariert
werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
Vorsichtsmaßnahmen beim
Aufladen
Durchführen des Ladevor-
gangs
