2022 TOYOTA BZ4X isofix

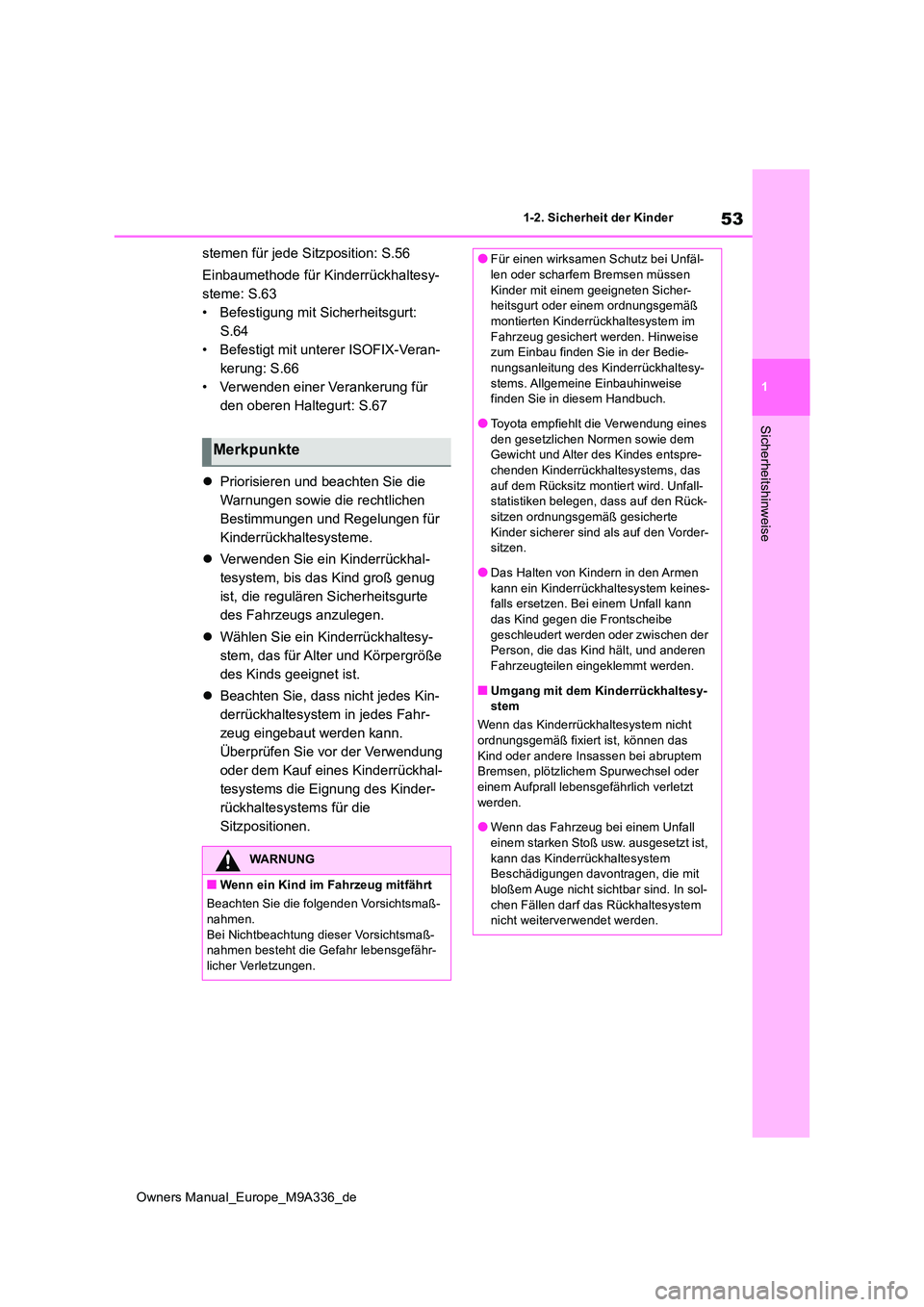

53
1
Owners Manual_Europe_M9A336_de
1-2. Sicherheit der Kinder
Sicherheitshinweise
stemen für jede Sitzposition: S.56
Einbaumethode für Kinderrückhaltesy-
steme: S.63
• Befestigung mit Sicherheitsgurt:
S.64
• Befestigt mit unterer ISOFIX-Veran-
kerung: S.66
• Verwenden einer Verankerung für
den oberen Haltegurt: S.67
 Priorisieren und beachten Sie die
Warnungen sowie die rechtlichen
Bestimmungen und Regelungen für
Kinderrückhaltesysteme.
 Verwenden Sie ein Kinderrückhal-
tesystem, bis das Kind groß genug
ist, die regulären Sicherheitsgurte
des Fahrzeugs anzulegen.
 Wählen Sie ein Kinderrückhaltesy-
stem, das für Alter und Körpergröße
des Kinds geeignet ist.
 Beachten Sie, dass nicht jedes Kin-
derrückhaltesystem in jedes Fahr-
zeug eingebaut werden kann.
Überprüfen Sie vor der Verwendung
oder dem Kauf eines Kinderrückhal-
tesystems die Eignung des Kinder-
rückhaltesystems für die
Sitzpositionen.
Merkpunkte
WARNUNG
■Wenn ein Kind im Fahrzeug mitfährt
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Bei Nichtbeachtung dieser Vorsichtsmaß- nahmen besteht die Gefahr lebensgefähr-licher Verletzungen.
●Für einen wirksamen Schutz bei Unfäl-len oder scharfem Bremsen müssen
Kinder mit einem geeigneten Sicher- heitsgurt oder einem ordnungsgemäß montierten Kinderrückhaltesystem im
Fahrzeug gesichert werden. Hinweise zum Einbau finden Sie in der Bedie-nungsanleitung des Kinderrückhaltesy-
stems. Allgemeine Einbauhinweise finden Sie in diesem Handbuch.
●Toyota empfiehlt die Verwendung eines
den gesetzlichen Normen sowie dem Gewicht und Alter des Kindes entspre-chenden Kinderrückhaltesystems, das
auf dem Rücksitz montiert wird. Unfall- statistiken belegen, dass auf den Rück-sitzen ordnungsgemäß gesicherte
Kinder sicherer sind als auf den Vorder- sitzen.
●Das Halten von Kindern in den Armen
kann ein Kinderrückhaltesystem keines- falls ersetzen. Bei einem Unfall kann das Kind gegen die Frontscheibe
geschleudert werden oder zwischen der Person, die das Kind hält, und anderen Fahrzeugteilen eingeklemmt werden.
■Umgang mit dem Kinderrückhaltesy-stem
Wenn das Kinderrückhaltesystem nicht ordnungsgemäß fixiert ist, können das
Kind oder andere Insassen bei abruptem Bremsen, plötzlichem Spurwechsel oder einem Aufprall lebensgefährlich verletzt
werden.
●Wenn das Fahrzeug bei einem Unfall einem starken Stoß usw. ausgesetzt ist,
kann das Kinderrückhaltesystem Beschädigungen davontragen, die mit bloßem Auge nicht sichtbar sind. In sol-
chen Fällen darf das Rückhaltesystem nicht weiterverwendet werden.

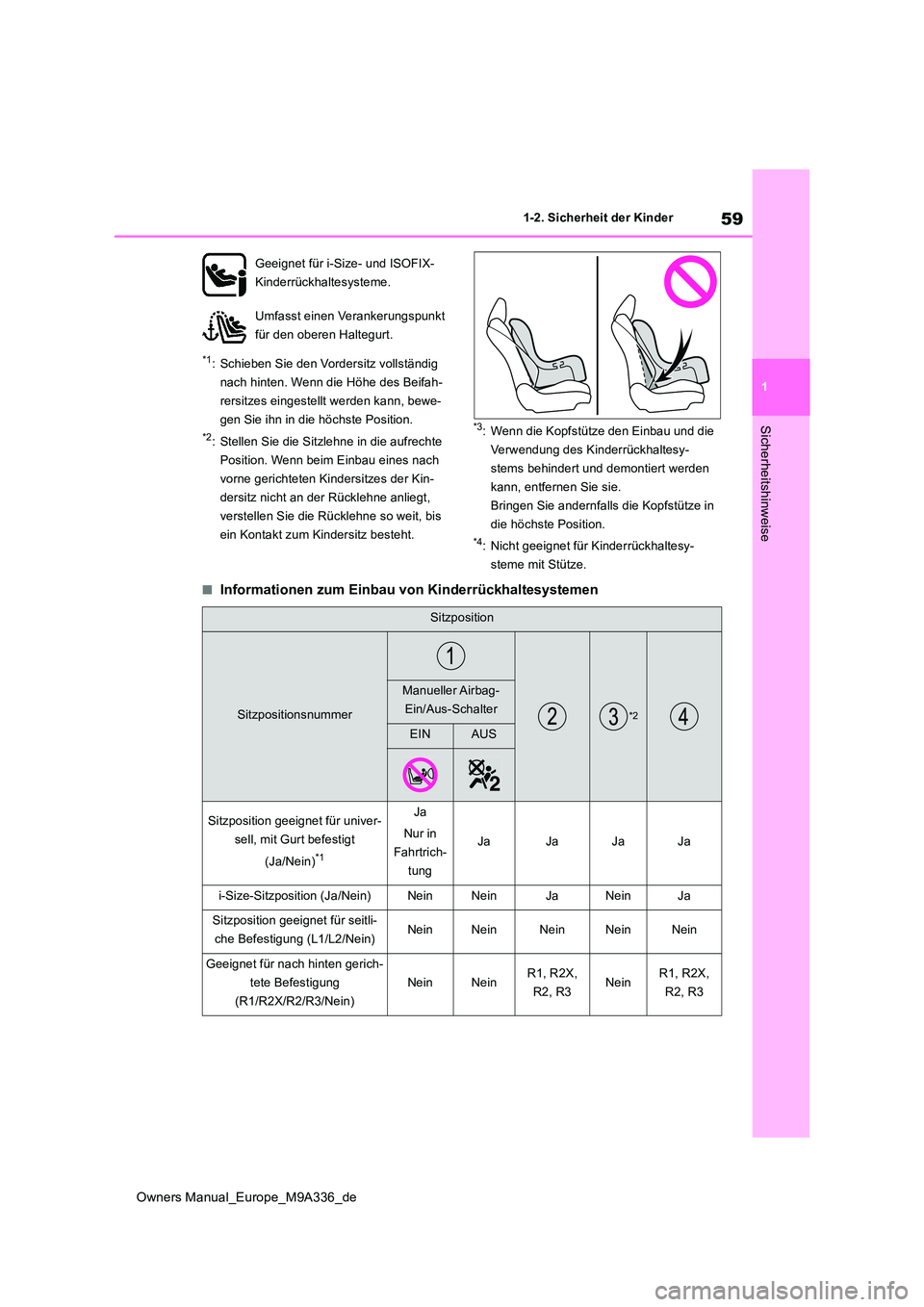

59
1
Owners Manual_Europe_M9A336_de
1-2. Sicherheit der Kinder
Sicherheitshinweise
*1: Schieben Sie den Vordersitz vollständig
nach hinten. Wenn die Höhe des Beifah-
rersitzes eingestellt werden kann, bewe-
gen Sie ihn in die höchste Position.
*2: Stellen Sie die Sitzlehne in die aufrechte
Position. Wenn beim Einbau eines nach
vorne gerichteten Kindersitzes der Kin-
dersitz nicht an der Rücklehne anliegt,
verstellen Sie die Rücklehne so weit, bis
ein Kontakt zum Kindersitz besteht.
*3: Wenn die Kopfstütze den Einbau und die
Verwendung des Kinderrückhaltesy-
stems behindert und demontiert werden
kann, entfernen Sie sie.
Bringen Sie andernfalls die Kopfstütze in
die höchste Position.
*4: Nicht geeignet für Kinderrückhaltesy-
steme mit Stütze.
■Informationen zum Einbau von Kinderrückhaltesystemen
Geeignet für i-Size- und ISOFIX-
Kinderrückhaltesysteme.
Umfasst einen Verankerungspunkt
für den oberen Haltegurt.
Sitzposition
Sitzpositionsnummer*2
Manueller Airbag-
Ein/Aus-Schalter
EINAUS
Sitzposition geeignet für univer-
sell, mit Gurt befestigt
(Ja/Nein)*1
Ja
Nur in
Fahrtrich-
tung
JaJaJaJa
i-Size-Sitzposition (Ja/Nein)NeinNeinJaNeinJa
Sitzposition geeignet für seitli-
che Befestigung (L1/L2/Nein)NeinNeinNeinNeinNein
Geeignet für nach hinten gerich-
tete Befestigung
(R1/R2X/R2/R3/Nein)
NeinNeinR1, R2X,
R2, R3NeinR1, R2X,
R2, R3

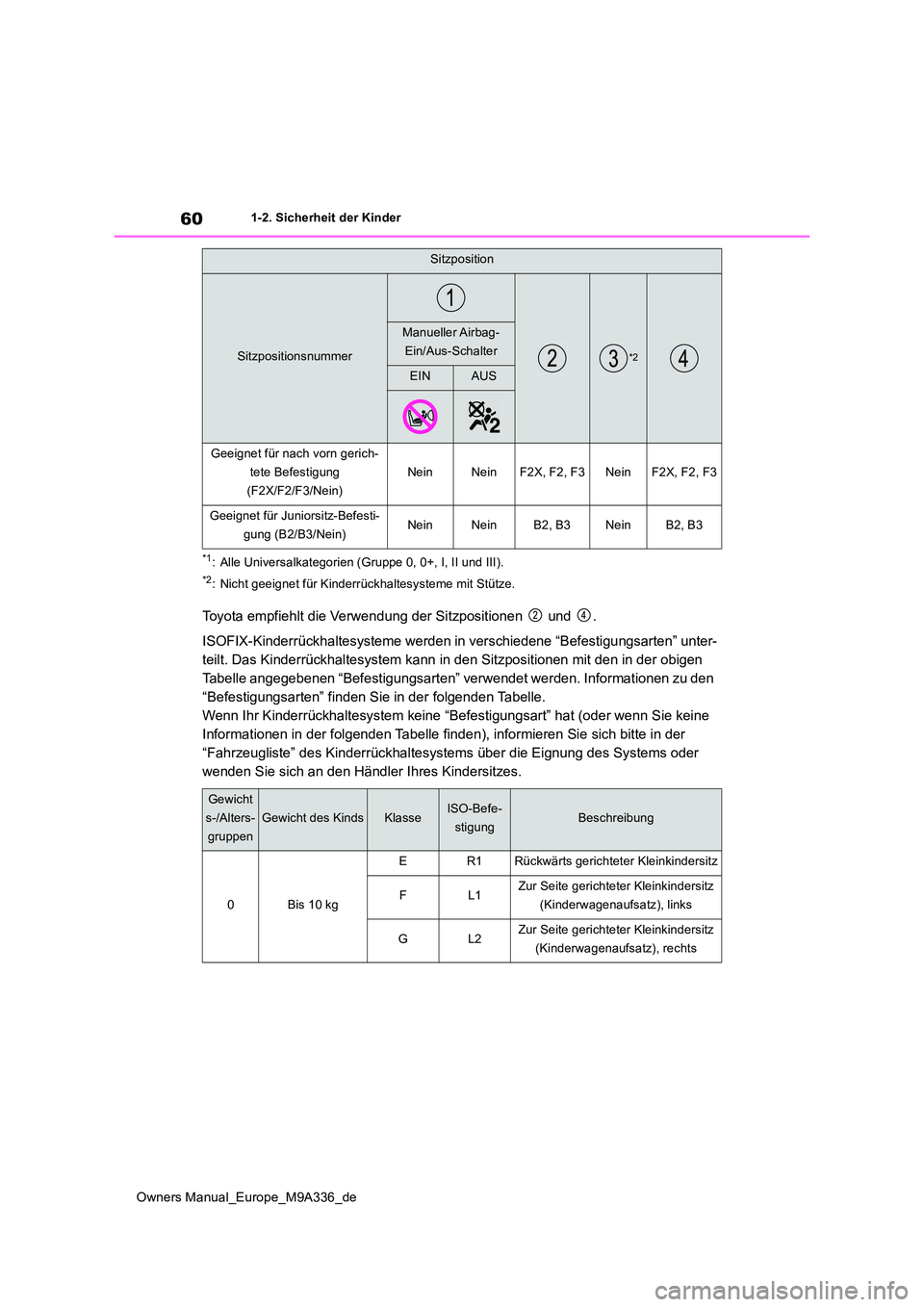

60
Owners Manual_Europe_M9A336_de
1-2. Sicherheit der Kinder
*1: Alle Universalkategorien (Gruppe 0, 0+, I, II und III).
*2: Nicht geeignet für Kinderrückhaltesysteme mit Stütze.
Toyota empfiehlt die Verwendung der Sitzpositionen und .
ISOFIX-Kinderrückhaltesysteme werden in verschiedene “Befestigu ngsarten” unter-
teilt. Das Kinderrückhaltesystem kann in den Sitzpositionen mit den in der obigen
Tabelle angegebenen “Befestigungsarten” verwendet werden. Infor mationen zu den
“Befestigungsarten” finden Sie in der folgenden Tabelle.
Wenn Ihr Kinderrückhaltesystem keine “Befestigungsart” hat (ode r wenn Sie keine
Informationen in der folgenden Tabelle finden), informieren Sie sich bitte in der
“Fahrzeugliste” des Kinderrückhaltesystems über die Eignung des Systems oder
wenden Sie sich an den Händler Ihres Kindersitzes.
Geeignet für nach vorn gerich-
tete Befestigung
(F2X/F2/F3/Nein)
NeinNeinF2X, F2, F3NeinF2X, F2, F3
Geeignet für Juniorsitz-Befesti-
gung (B2/B3/Nein)NeinNeinB2, B3NeinB2, B3
Gewicht
s-/Alters-
gruppen
Gewicht des KindsKlasseISO-Befe-
stigungBeschreibung
0Bis 10 kg
ER1Rückwärts gerichteter Kleinkindersitz
FL1Zur Seite gerichteter Kleinkindersitz
(Kinderwagenaufsatz), links
GL2Zur Seite gerichteter Kleinkindersitz
(Kinderwagenaufsatz), rechts
Sitzposition
Sitzpositionsnummer*2
Manueller Airbag-
Ein/Aus-Schalter
EINAUS

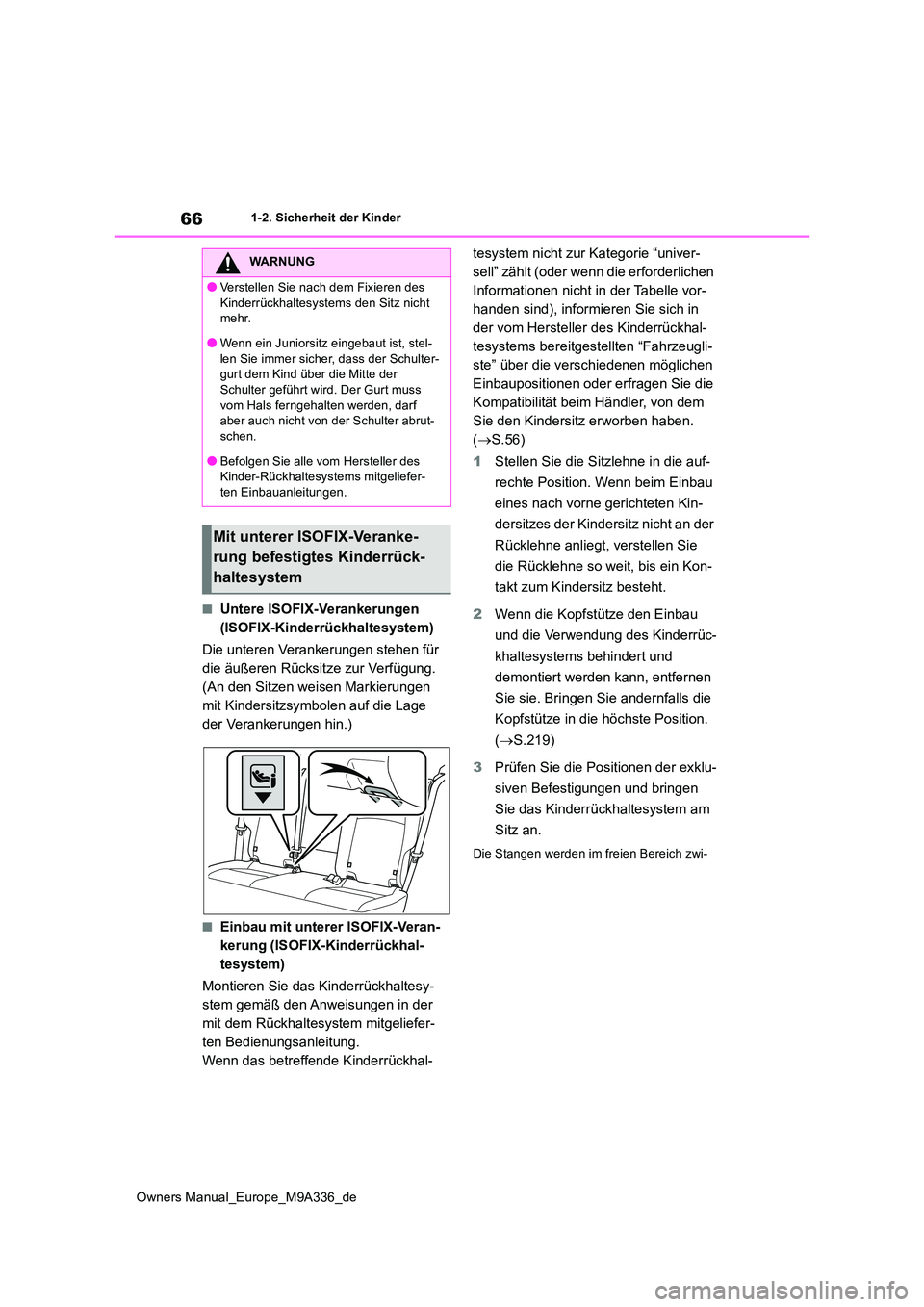

66
Owners Manual_Europe_M9A336_de
1-2. Sicherheit der Kinder
■Untere ISOFIX-Verankerungen
(ISOFIX-Kinderrückhaltesystem)
Die unteren Verankerungen stehen für
die äußeren Rücksitze zur Verfügung.
(An den Sitzen weisen Markierungen
mit Kindersitzsymbolen auf die Lage
der Verankerungen hin.)
■Einbau mit unterer ISOFIX-Veran-
kerung (ISOFIX-Kinderrückhal-
tesystem)
Montieren Sie das Kinderrückhaltesy-
stem gemäß den Anweisungen in der
mit dem Rückhaltesystem mitgeliefer-
ten Bedienungsanleitung.
Wenn das betreffende Kinderrückhal-
tesystem nicht zur Kategorie “univer-
sell” zählt (oder wenn die erforderlichen
Informationen nicht in der Tabelle vor-
handen sind), informieren Sie sich in
der vom Hersteller des Kinderrückhal-
tesystems bereitgestellten “Fahrzeugli-
ste” über die verschiedenen möglichen
Einbaupositionen oder erfragen Sie die
Kompatibilität beim Händler, von dem
Sie den Kindersitz erworben haben.
( S.56)
1 Stellen Sie die Sitzlehne in die auf-
rechte Position. Wenn beim Einbau
eines nach vorne gerichteten Kin-
dersitzes der Kindersitz nicht an der
Rücklehne anliegt, verstellen Sie
die Rücklehne so weit, bis ein Kon-
takt zum Kindersitz besteht.
2 Wenn die Kopfstütze den Einbau
und die Verwendung des Kinderrüc-
khaltesystems behindert und
demontiert werden kann, entfernen
Sie sie. Bringen Sie andernfalls die
Kopfstütze in die höchste Position.
( S.219)
3 Prüfen Sie die Positionen der exklu-
siven Befestigungen und bringen
Sie das Kinderrückhaltesystem am
Sitz an.
Die Stangen werden im freien Bereich zwi-
WARNUNG
●Verstellen Sie nach dem Fixieren des
Kinderrückhaltesystems den Sitz nicht mehr.
●Wenn ein Juniorsitz eingebaut ist, stel-
len Sie immer sicher, dass der Schulter- gurt dem Kind über die Mitte der Schulter geführt wird. Der Gurt muss
vom Hals ferngehalten werden, darf aber auch nicht von der Schulter abrut-schen.
●Befolgen Sie alle vom Hersteller des Kinder-Rückhaltesystems mitgeliefer-ten Einbauanleitungen.
Mit unterer ISOFIX-Veranke-
rung befestigtes Kinderrück-
haltesystem

602
Owners Manual_Europe_M9A336_de
Alphabetischer Index
K
Kabelloses Ladegerät .......................... 461
Kamera
Fahrermonitor ............................ 287, 294
Frontkamera ...................................... 287
Toyota Teammate Advanced Park ..... 387
Kartenhalter .......................................... 451
Kennzeichenleuchten .......................... 270
Glühlampen auswechseln ................. 520
Lichtschalter ...................................... 270
Ketten .................................................... 428
Kinderrückhaltesystem.......................... 52
Einbau eines Kinderrückhaltesystems auf
dem Beifahrersitz .............................. 54
Einbau eines Kinderrückhaltesystems mit
einer unteren ISOFIX-Verankerung .. 66
Einbau eines Kinderrückhaltesystems mit
Sicherheitsgurten .............................. 64
Einbaumethoden für Kinderrückhaltesy-
steme ................................................ 63
Kindersitze, Definition ......................... 52
Kindersitze, Einbau ............................. 56
Merkpunkte ......................................... 53
Unterwegs mit Kindern ........................ 51
Verwenden einer Verankerung für den
oberen Haltegurt ............................... 67
Kindersicherungen............................... 194
Kleiderhaken ......................................... 468
Klimaanlage .......................................... 435
Automatische Klimaanlage ............... 435
Defroster für die beheizte Frontscheibe
....................................................... 441
Ferngesteuerte Klimaanlage............. 442
Klimaanlagenfilter ............................. 512
Modus für den konzentrierten Luftstrom
für die Vordersitze (S-FLOW) ......... 440
“SYNC”-Modus ................................. 439
Klimaanlagenfilter ................................ 512
Konsolenfach ....................................... 450
Kontrollleuchten .................................. 175
Betriebsanzeige ................................ 107
Fehlerwarnleuchte ............................ 107
Ladekabel ......................................... 107
Ladekontrollleuchte........................... 102
Ladekontrollleuchte (CCID) .............. 107
Kopf-Seiten-Airbags .............................. 41
Kopfstützen .......................................... 219
Kraftstoffsparender Modus ................. 262
Kühlmittel
Füllmenge ......................................... 574
Kontrolle.................................... 485, 487
Vorbereitungen und Kontrollen vor dem
Winter ............................................. 426
Kühlmittel für den Leistungsregler
Kontrolle............................................ 485
Kühler ............................................... 486
Vorbereitungen und Kontrollen vor dem
Winter ............................................. 426
Kühlsystem
Überhitzung des EV-Systems ........... 566

610
Owners Manual_Europe_M9A336_de
Alphabetischer Index
T
Tachometer ........................................... 178
Tagesfahrlicht
Glühlampen auswechseln ................. 520
Tagesfahrlichtsystem........................... 270
Tageskilometerzähler ........................... 180
Technische Daten ................................. 572
Tipps zum Einfahren ............................ 240
Tipps zum Laden ..................................121
Totwinkel-Assistent (BSM) .................. 337
Aktivieren/Deaktivieren des Systems 339
Toyota Einparkhilfe-Sensor ................. 347
Aktivieren/Deaktivieren des Systems 348
Funktion ............................................ 347
Warnleuchten ....................................536
Toyota Safety Sense ............................ 286
AHB (Automatisches Fernlicht) ......... 276
AHS (adaptives Fernlichtsystem) ...... 273
Dynamische Radar-Geschwindigkeitsre-
gelung ............................................. 319
Fahrermonitor ....................................294
LDA (Spurwechselwarnung) .............. 310
LTA (Spurhalteassistent) ................... 305
Nothaltsystem (Emergency Driving Stop
System)........................................... 335
PCS (Pre-Collision-System) .............. 295
RSA (Road Sign Assist) .................... 315
Softwareaktualisierung ...................... 284
Toyota Teammate Advanced Park ...... 379
Fernbedienfunktion ........................... 405
Parallele Ausparkfunktion .................. 398
Parallele Einparkfunktion .................. 395
Rechtwinklige Ausparkfunktion (vor-
wärts/rückwärts).............................. 393
Rechtwinklige Einparkfunktion (vor-
wärts/rückwärts).............................. 391
Speicherfunktion ............................... 400
Traktionsbatterie .................................... 88
Aufladen.................................... 125, 134
Lage .................................................... 88
Spezifikation ..................................... 574
Traktionsbatterieheizung................... 119
Traktionsbatteriekühler ..................... 120
Warnmeldungen................................ 166
TRC (Antriebsschlupfregelung).......... 421
Türen
Automatisches Türverriegelungs- und -
entriegelungssystem ...................... 195
Außenspiegel .................................... 225
Heckklappe ....................................... 196
Kindersicherung für hintere Türen .... 194
Seitentüren ....................................... 191
Türschloss ........................................ 191
Warnsummer für offene Tür ...... 193, 194
Türinnengriffbeleuchtung ................... 446
Türschloss
Fernbedienung.................................. 189
Intelligentes Einstiegs- & Startsystem211
Türen ................................................ 191
Türverkleidungsleuchten .................... 446
U
Uhr ................................................. 178, 181
Umschalten der Instrumentenanzeige180
Untere ISOFIX-Verankerung .................. 66
USB-Ladeanschlüsse .......................... 460
