2021 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

5367-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingslampje (waarschuwingszoemer) PCS
■Controlelampje LTA* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay.
WaarschuwingslampjeDetails/handelingen
(Knippert of brandt)(indien aanwezig)
Wanneer er gelijktijdig een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in het PCS (Pre-
Crash Safety-systeem).
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer er geen zoemer klinkt:
Het PCS (Pre-Crash Safety- systeem) is tijdelijk niet
beschikbaar, corrigerende maatregelen kunnen noodzake-
lijk zijn.
 Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( Blz. 329, 545)
Als het PCS (Pre-Crash Safety-systeem) of de VSC (Vehi-
cle Stability Control-systeem) wo rdt uitgeschakeld, gaat het
waarschuwingslampje PCS branden.
 Blz. 338
WaarschuwingslampjeDetails/handelingen
(Oranje)
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in de LTA (Lane
Tracing Assist)
 Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( Blz. 348)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 536 Wednesday, July 29, 2020 9:01 AM

537
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Controlelampje Toyota Pa
rking Assist-sensor OFF* (waarschuwingszoe-
mer)
*: Dit lampje brandt op het multi-informatiedisplay (alleen 7 inch display).
■Controlelampje PKSB OFF*
*: Dit lampje brandt op het multi-informatiedisplay (alleen 7 inch display).
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in de Toyota Par-
king Assist-sensor
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is,
doordat een sensor mogelijk vuil is of is bedekt met bijvoor-
beeld ijs.
 Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( Blz. 385, 543)
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in het PKSB-sys-
teem (Parking Support Brake)
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is,
doordat een sensor mogelijk vuil is of is bedekt met bijvoor-
beeld ijs.
 Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( Blz. 395, 543)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 537 Wednesday, July 29, 2020 9:01 AM

5387-2. Stappen die genomen moeten worden in noodgevallen
■Controlelampje RCTA OFF* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay (alleen 7 inch display).
■Controlelampje Traction Control
■Waarschuwingslampje Brake Override-systeem/wegrijregeling/PKSB
(indien aanwezig)* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in de RCTA (Rear
Crossing Traffic Alert)
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer er geen zoemer klinkt:
Geeft aan dat de achterbumper rondom de radarsensor vuil
is, enz. ( Blz. 377)
 Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( Blz. 369, 543)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
 De VSC/Trailer Sway Control;
 Het TRC-systeem;
 De functie Trail-modus (indien aanwezig); of
 De Hill Start Assist Control
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
WaarschuwingslampjeDetails/handelingen
Wanneer er een zoemer klinkt:
Het Brake Override-systeem is defect;
 De wegrijregeling is in werking;
 De wegrijregeling is defect; of
 Parking Support Brake-functie (voor stilstaande objecten)
(indien aanwezig) in werking
 Volg de instructies die worden weergegeven op het
multi-informatiedisplay
Wanneer er geen zoemer klinkt:
Het Brake Override-systeem is in werking
 Laat het gaspedaal los en trap het rempedaal in.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 538 Wednesday, July 29, 2020 9:01 AM

539
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Controlelampje (waarschuwingszoemer) Brake Hold-systeem in werking
■Waarschuwingslampje parkeerrem
■Waarschuwingslampje lage bandenspanning*
*: Dit lampje brandt op het multi-informatiedisplay (alleen 7 inch display).
■Waarschuwingslampje laag brandstofniveau
WaarschuwingslampjeDetails/handelingen
(Knippert)
Geeft aan dat er een storing aanwezig is in het Brake Hold-
systeem

Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
WaarschuwingslampjeDetails/handelingen
(Knippert)
Mogelijk is de parkeerrem niet volledig geactiveerd of gede-
activeerd
 Bedien nogmaals de parkeerremschakelaar.
Dit lampje gaat branden als de parkeerrem niet gedeacti-
veerd is. Als het lampje uitgaat nadat de parkeerrem gede-
activeerd is, werkt het systeem normaal.
WaarschuwingslampjeDetails/handelingen
(indien aanwezig)
Als het lampje gaat branden nadat het gedurende 1 minuut
geknipperd heeft:
Storing in het bandenspanningswaarschuwingssysteem
 Laat het systeem nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Als het lampje gaat branden:
Lage bandenspanning, bijvoorbeeld door
 Natuurlijke oorzaken
 Lekke band
 Breng de auto zo snel mogelijk op een veilige plaats
tot stilstand.
Oplossing ( Blz. 541)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat de resterende hoeveelheid brandstof onge-
veer 8,3 liter of minder is
 Vul de brandstoftank.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 539 Wednesday, July 29, 2020 9:01 AM

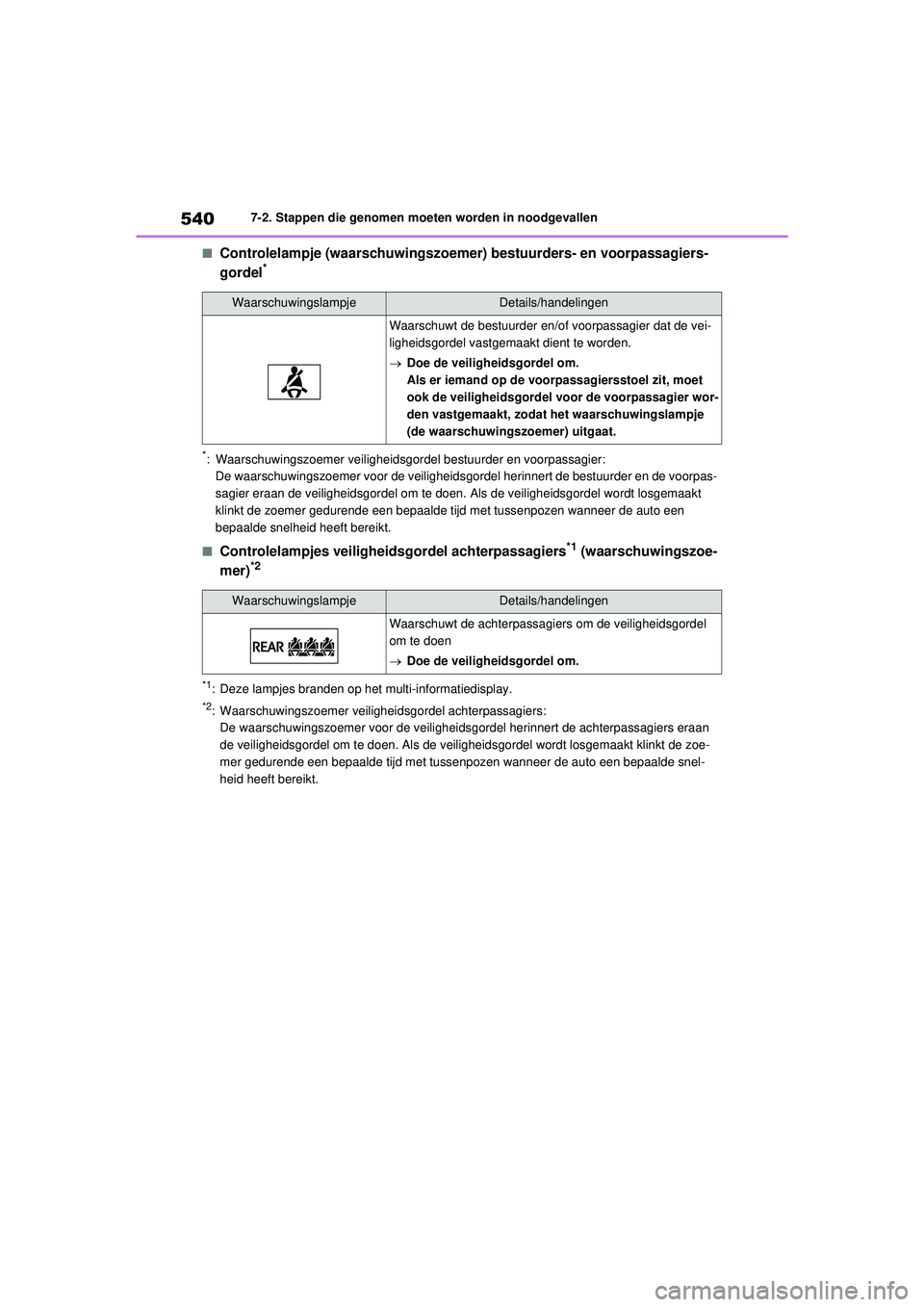

5407-2. Stappen die genomen moeten worden in noodgevallen
■Controlelampje (waarschuwingszoemer) bestuurders- en voorpassagiers-
gordel*
*: Waarschuwingszoemer veiligheidsgordel bestuurder en voorpassagier:
De waarschuwingszoemer voor de veilighei dsgordel herinnert de bestuurder en de voorpas-
sagier eraan de veiligheidsgordel om te doen. Als de veiligheidsgordel wordt losgemaakt
klinkt de zoemer gedurende een bepaalde tijd met tussenpozen wanneer de auto een
bepaalde snelheid heeft bereikt.
■Controlelampjes veiligheidsgordel achterpassagiers*1 (waarschuwingszoe-
mer)*2
*1: Deze lampjes branden op het multi-informatiedisplay.
*2: Waarschuwingszoemer veilighei dsgordel achterpassagiers:
De waarschuwingszoemer voor de veilighei dsgordel herinnert de achterpassagiers eraan
de veiligheidsgordel om te doen. Als de veili gheidsgordel wordt losgemaakt klinkt de zoe-
mer gedurende een bepaalde tijd met tussenpozen wanneer de auto een bepaalde snel-
heid heeft bereikt.
WaarschuwingslampjeDetails/handelingen
Waarschuwt de bestuurder en/of voorpassagier dat de vei-
ligheidsgordel vastgemaakt dient te worden.
 Doe de veiligheidsgordel om.
Als er iemand op de voorpassagiersstoel zit, moet
ook de veiligheidsgordel voor de voorpassagier wor-
den vastgemaakt, zodat het waarschuwingslampje
(de waarschuwingszoemer) uitgaat.
WaarschuwingslampjeDetails/handelingen
Waarschuwt de achterpassagiers om de veiligheidsgordel
om te doen
Doe de veiligheidsgordel om.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 540 Wednesday, July 29, 2020 9:01 AM

541
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoor-
baar, zoals in een luidruchtige omgeving of
wanneer het volume van de audio hoog
staat.
■Detectiesensor voorpassagier, contro-
lelampje veiligheidsgordel en waar-
schuwingszoemer
●Als er bagage wordt geplaatst op de pas-
sagiersstoel kan de detectiesensor het
controlelampje laten knipperen en de
waarschuwingszoemer laten klinken, ook
al zit er niemand op de passagiersstoel.
●Als er op de stoel een kussen wordt
geplaatst, werkt de sensor wellicht niet
goed, waardoor ook het waarschuwings-
lampje niet goed werkt.
■Als het motorcontrolelampje tijdens het
rijden gaat branden
Het motorcontrolelampje gaat branden als de
brandstoftank volledig leeg raakt. Vul de
brandstoftank onmiddellijk als deze leeg is.
Het motorcontrolelampje gaat na enkele rit-
ten weer uit.
Neem zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als het
motorcontrolelampje niet uitgaat.
■Waarschuwingslampje (waarschu-
wingszoemer) elektrische stuurbe-
krachtiging
Als de spanning van de 12V-accu laag is of
tijdelijk daalt, kan het waarschuwingslampje
van de elektrische stuurbekrachtiging gaan
branden en kan er een waarschuwingszoe-
mer klinken.
■Als het waarschuwingslampje lage ban-
denspanning gaat branden
Controleer het uiterlijk van de banden om na
te gaan of er een band lek is.
Als een band lek is: Blz. 547, 558
Als geen van de banden lek is:
Zet het contact UIT en vervolgens AAN. Con-
troleer of het waarschuwingslampje lage ban-
denspanning gaat branden of knipperen. 
Als het waarschuwingslampje lage ban-
denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den
Er kan een storing aanwezig zijn in het ban-
denspanningswaarschuwingssysteem. Laat
de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
 Als het waarschuwingslampje lage ban-
denspanning gaat branden
1 Controleer de bandenspanning voor
iedere band nadat de banden voldoende
zijn afgekoeld en breng de banden op de
voorgeschreven spanning.
2 Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, controleer
dan of de bandenspanning voor iedere
band in orde is en voer de initialisatie uit.
( Blz. 491)
■Het waarschuwingslampje lage banden-
spanning gaat mogelijk branden door
een natuurlijke oorzaak
Het waarschuwingslampje lage bandenspan-
ning gaat mogelijk branden door een natuur-
lijke oorzaak, zoals het onvermijdelijke
spanningsverlies dat op den duur optreedt of
een veranderde bandenspanning die veroor-
zaakt wordt door temperatuurveranderingen.
In dat geval zal het waarschuwingslampje na
een paar minuten uitgaan als de banden
weer op de juiste spanning gebracht zijn.
■Als een wiel wordt vervangen door een
compact reservewiel (auto's met com-
pact reservewiel en bandenspannings-
waarschuwingssysteem)
Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zender.
Bij een lekke band zal het waarschuwings-
lampje lage bandenspanning niet uitgaan,
ook al is het wiel met de lekke band vervan-
gen door het reservewiel. Vervang het reser-
vewiel door het standaardwiel en breng de
band op de juiste spanning. Het waarschu-
wingslampje lage bandenspanning zal na
een paar minuten uitgaan.
■Omstandigheden waaronder het ban-
denspanningswaarschuwingssysteem
mogelijk niet juist werkt
 Blz. 480
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 541 Wednesday, July 29, 2020 9:01 AM

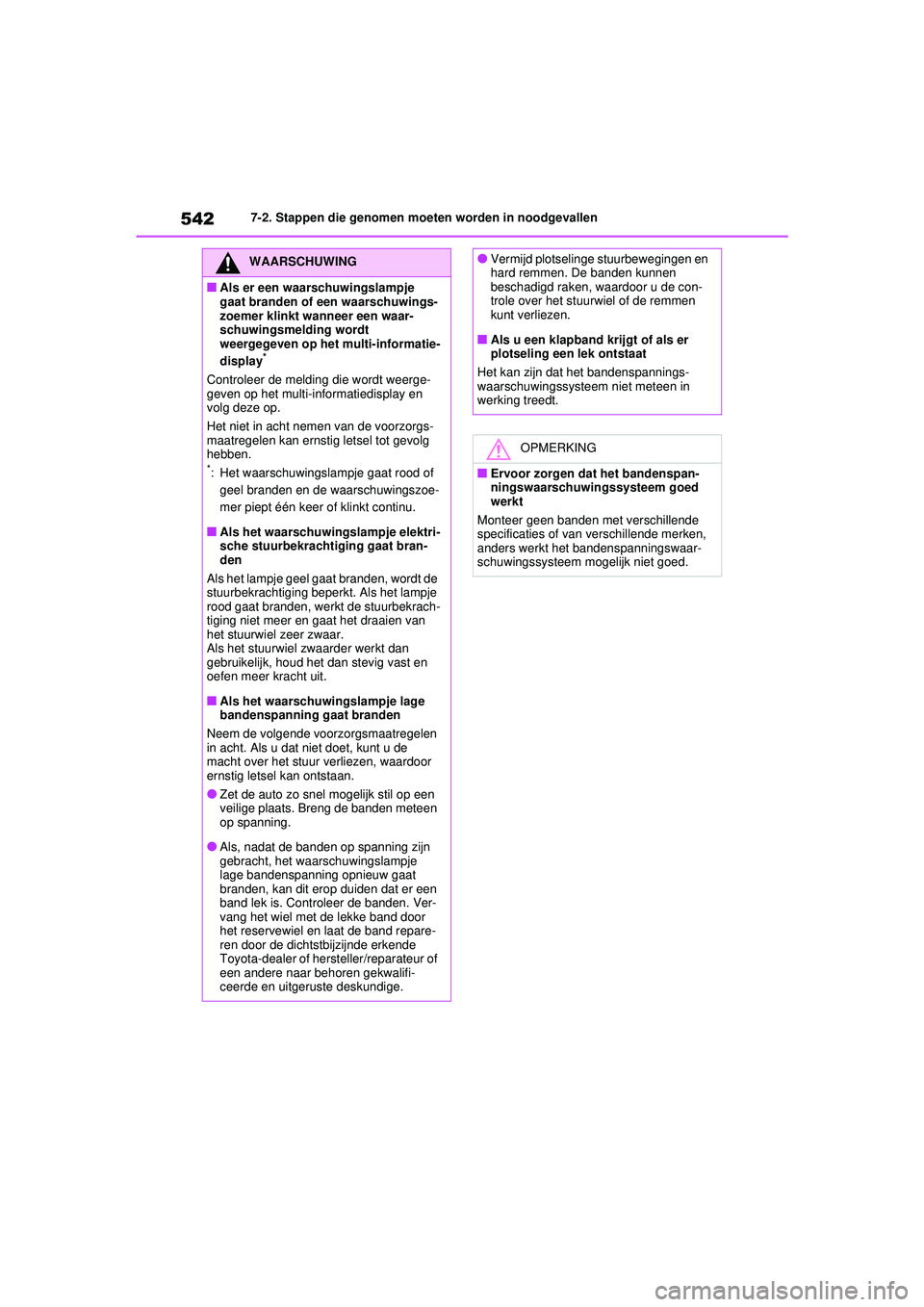

5427-2. Stappen die genomen moeten worden in noodgevallen
WAARSCHUWING
■Als er een waarschuwingslampje
gaat branden of een waarschuwings-
zoemer klinkt wanneer een waar-
schuwingsmelding wordt
weergegeven op het multi-informatie-
display
*
Controleer de melding die wordt weerge-
geven op het multi-informatiedisplay en
volg deze op.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
*: Het waarschuwingslampje gaat rood of geel branden en de waarschuwingszoe-
mer piept één keer of klinkt continu.
■Als het waarschuwingslampje elektri-
sche stuurbekrachtiging gaat bran-
den
Als het lampje geel gaat branden, wordt de
stuurbekrachtiging beperkt. Als het lampje
rood gaat branden, werkt de stuurbekrach-
tiging niet meer en gaat het draaien van
het stuurwiel zeer zwaar.
Als het stuurwiel zwaarder werkt dan
gebruikelijk, houd het dan stevig vast en
oefen meer kracht uit.
■Als het waarschuwingslampje lage
bandenspanning gaat branden
Neem de volgende voorzorgsmaatregelen
in acht. Als u dat niet doet, kunt u de
macht over het stuur verliezen, waardoor
ernstig letsel kan ontstaan.
●Zet de auto zo snel mogelijk stil op een
veilige plaats. Breng de banden meteen
op spanning.
●Als, nadat de banden op spanning zijn
gebracht, het waarschuwingslampje
lage bandenspanning opnieuw gaat
branden, kan dit erop duiden dat er een
band lek is. Controleer de banden. Ver-
vang het wiel met de lekke band door
het reservewiel en laat de band repare-
ren door de dichtstbijzijnde erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Vermijd plotselinge stuurbewegingen en
hard remmen. De banden kunnen
beschadigd raken, waardoor u de con-
trole over het stuurwiel of de remmen
kunt verliezen.
■Als u een klapband krijgt of als er
plotseling een lek ontstaat
Het kan zijn dat het bandenspannings-
waarschuwingssysteem niet meteen in
werking treedt.
OPMERKING
■Ervoor zorgen dat het bandenspan-
ningswaarschuwingssysteem goed
werkt
Monteer geen banden met verschillende
specificaties of van verschillende merken,
anders werkt het bandenspanningswaar-
schuwingssysteem mogelijk niet goed.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 542 Wednesday, July 29, 2020 9:01 AM

543
7

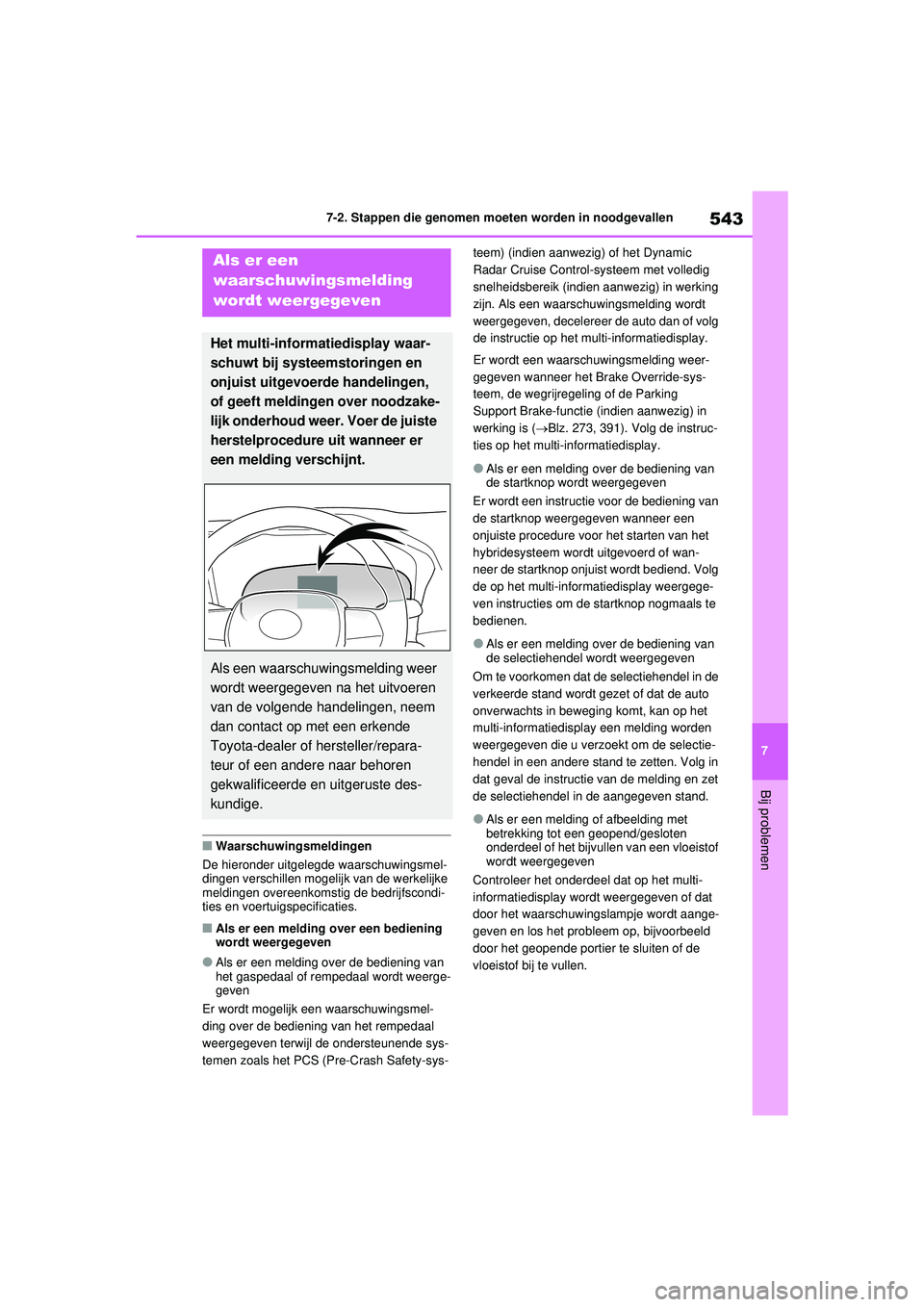

7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwingsmel-
dingen verschillen mogelijk van de werkelijke
meldingen overeenkomstig de bedrijfscondi-
ties en voertuigspecificaties.
■Als er een melding over een bediening
wordt weergegeven
●Als er een melding over de bediening van
het gaspedaal of rempedaal wordt weerge-
geven
Er wordt mogelijk een waarschuwingsmel-
ding over de bediening van het rempedaal
weergegeven terwijl de ondersteunende sys-
temen zoals het PCS (Pre-Crash Safety-sys- teem) (indien aanwezig) of het Dynamic
Radar Cruise Control-systeem met volledig
snelheidsbereik (indien aanwezig) in werking
zijn. Als een waarschuwingsmelding wordt
weergegeven, decelereer de auto dan of volg
de instructie op het multi-informatiedisplay.
Er wordt een waarschuwingsmelding weer-
gegeven wanneer het Brake Override-sys-
teem, de wegrijregeling of de Parking
Support Brake-functie (indien aanwezig) in
werking is (
Blz. 273, 391). Volg de instruc-
ties op het multi-informatiedisplay.
●Als er een melding over de bediening van
de startknop wordt weergegeven
Er wordt een instructie voor de bediening van
de startknop weergegeven wanneer een
onjuiste procedure voor het starten van het
hybridesysteem wordt uitgevoerd of wan-
neer de startknop onjuist wordt bediend. Volg
de op het multi-informatiedisplay weergege-
ven instructies om de startknop nogmaals te
bedienen.
●Als er een melding over de bediening van
de selectiehendel wordt weergegeven
Om te voorkomen dat de selectiehendel in de
verkeerde stand wordt gezet of dat de auto
onverwachts in beweging komt, kan op het
multi-informatiedisplay een melding worden
weergegeven die u verzoekt om de selectie-
hendel in een andere stand te zetten. Volg in
dat geval de instructie van de melding en zet
de selectiehendel in de aangegeven stand.
●Als er een melding of afbeelding met
betrekking tot een geopend/gesloten
onderdeel of het bijvull en van een vloeistof
wordt weergegeven
Controleer het onderdeel dat op het multi-
informatiedisplay wordt weergegeven of dat
door het waarschuwingslampje wordt aange-
geven en los het probleem op, bijvoorbeeld
door het geopende portier te sluiten of de
vloeistof bij te vullen.
Als er een
waarschuwingsmelding
wordt weergegeven
Het multi-informatiedisplay waar-
schuwt bij systeemstoringen en
onjuist uitgevoerde handelingen,
of geeft meldingen over noodzake-
lijk onderhoud weer. Voer de juiste
herstelprocedure uit wanneer er
een melding verschijnt.
Als een waarschuwingsmelding weer
wordt weergegeven na het uitvoeren
van de volgende handelingen, neem
dan contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 543 Wednesday, July 29, 2020 9:01 AM
