2021 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

4084-5. Gebruik van de ondersteunende systemen
■Annuleren van een rijmodus
●De sportmodus wordt automatisch gean-
nuleerd als de rijmodus naar de normale
modus gaat als het contact UIT wordt
gezet.
●De normale modus en de ECO-rijmodus
worden niet geannuleerd zolang er geen
andere rijmodus wordt geselecteerd. (Zelfs
als het contact UIT wordt gezet, worden de
normale modus en de ECO-rijmodus niet
automatisch geannuleerd.)
Trail-modus
(AWD-uitvoeringen)
De Trail-modus is een systeem die
de geïntegreerde regeling uitvoert
voor het AWD-systeem, remsys-
teem en het regelsysteem voor de
aandrijfkracht voor een betere
aandrijving op hobbelige wegen,
enz.
WAARSCHUWING
■Voordat u de Trail-modus gebruikt
Neem de volgende voorzorgsmaatregelen
in acht. Wanneer u deze voorzorgsmaatre-
gelen niet in acht neemt, kan een ongeval
ontstaan.
●Controleer of het controlelampje TRAIL
brandt alvorens weg te rijden. De Trail-
modus werkt niet wanneer het controle-
lampje uit is.
●De Trail-modus is niet ontworpen voor
het vergroten van de limieten van de
auto. Controleer altijd zorgvuldig de
conditie van de weg en rijd veilig.
●Controleer voor het rijden altijd zorgvul-
dig de conditie van de weg. De Trail-
modus is geschikt voor het rijden op
hobbelige wegen, bijvoorbeeld wegen
waarop banden aan een kant spinnen.
Het kan daardoor gebeuren dat de Trail-
modus niet de meest geschikte modus
is voor andere wegomstandigheden.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 408 Wednesday, July 29, 2020 9:01 AM

409
4
4-5. Gebruik van de ondersteunende systemen
Rijden
Druk op de schakelaar Trail-modus
Als de schakelaar wordt ingedrukt, wordt de
Trail-modus ingeschakeld en gaat het con-
trolelampje TRAIL op het multi-informatiedis-
play branden.
Als de schakelaar nogmaals wordt inge-
drukt, dooft het controlelampje TRAIL.
■Trail-modus
●De Trail-modus is ontworpen voor het
gebruik op hobbelige onverharde wegen.
Schakel de schakelaar in andere situaties
niet in.
●De Trail-modus regelt de auto zo dat deze
bij het rijden op hobbelige wegen over de
maximale aandrijfkracht beschikt.
●Als de Trail-modus gedurende een langere
periode continu wordt gebruikt, kan de
belasting op gerelateerde onderdelen toe-
nemen en werkt het systeem mogelijk niet
goed.
■Als de Trail-modus wordt uitgeschakeld
In de volgende situaties wordt de Trail-modus
automatisch uitgeschakeld, zelfs wanneer de
modus was ingeschakeld.
●Als de rijmodus is gewijzigd ( Blz. 406)
●Als het contact UIT wordt gezet
■Tijdens de werking van de Trail-modus
De volgende situaties kunnen zich voordoen
maar zij duiden niet op storingen.
●Er kunnen trillingen gevoeld worden in de
carrosserie en de stuurinrichting
●Er kunnen werkingsgeluiden hoorbaar zijn
uit het motorcompartiment.
■Wanneer een controle door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige nodig
is
In de volgende situaties is er mogelijk een
storing aanwezig in het systeem. Laat de
auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
●Als het controlelampje Traction Control
gaat branden als de Trail-modus is inge-
schakeld
●Als het controlelampje TRAIL niet gaat
branden, ook al wordt de schakelaar van
de Trail-modus ingedrukt
De Trail-modus inschakelen
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 409 Wednesday, July 29, 2020 9:01 AM

4104-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
■Als “Exhaust Filter Full See Owner’s
Manual” (Uitlaatgasfiltersysteem vol,
zie handleiding) op het multi-informatie-
display wordt weergegeven
●Deze melding wordt mogelijk weergegeven
wanneer de auto tijdens het rijden zwaar
wordt belast terwijl roetdeeltjes zich opho-
pen.
●Het vermogen van het hybridesysteem
(motortoerental) wordt beperkt bij een
bepaalde hoeveelheid roetdeeltjes. Er kan
echter nog met de auto worden gereden,
tenzij het motorcontrolelampje gaat bran-
den.
●Roetdeeltjes hopen zich sneller op wan-
neer er regelmatig korte ritten worden
gereden met de auto, wanneer er met lage
snelheden wordt gereden of als het hybri-
desysteem regelmatig wordt gestart in een
extreem koude omgeving. Overmatige
ophoping van roetdeeltjes kan worden
voorkomen door periodiek lange afstanden
te rijden waarbij het gaspedaal af en toe
wordt losgelaten, zoals bij het rijden op
autowegen en snelwegen.
■Als het motorcontrolelampje gaat bran-
den of “Hybrid System Malfunction Out-
put Power Reduced Visit Your Dealer”
(Storing in hybridesysteem, geredu-
ceerd uitgangsvermogen, ga naar uw
dealer) wordt weergegeven op het
multi-informatiedisplay
De hoeveelheid opgehoopte roetdeeltjes
heeft een bepaald niveau overschreden. Laat
de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
GPF-systeem
(benzineroetfilter)*
Het benzineroetfiltersysteem ver-
zamelt met behulp van een uitlaat-
gasfilter roetdeeltjes in de
uitlaatgassen. Het systeem werkt
om het filter automatisch te rege-
nereren, afhankelijk van de voer-
tuigcondities.
OPMERKING
■Voorkomen dat het benzineroetfilter-
systeem niet goed werkt
●Gebruik geen andere brandstof dan het
voorgeschreven type brandstof
●Breng geen wijzigingen aan de uitlaat-
pijp aan
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 410 Wednesday, July 29, 2020 9:01 AM

411
4
4-5. Gebruik van de ondersteunende systemen
Rijden■ECB (elektronisch geregeld rem-
systeem)
Het elektronisch geregelde remsys-
teem genereert remkracht overeen-
komstig de bediening van de remmen.
■ABS (antiblokkeersysteem)
Helpt het blokkeren van de wielen te
voorkomen bij plotseling remmen of
remmen op een glad wegdek
■Brake Assist
Zorgt voor een grotere remkracht nadat
het rempedaal is ingetrapt als het sys-
teem oordeelt dat er sprake is van een
noodstop
■VSC (Vehicle Stability Control)
Helpt de bestuurder de auto onder con-
trole te houden bij uitwijkmanoeuvres
en het nemen van bochten op een glad
wegdek.
■VSC+ (Vehicle Stability Control+)
Coördineert de werking van ABS-,
TRC-, VSC- en EPS-systemen.
Zorgt ervoor dat de voertuigstabiliteit
behouden blijft bij uitwijkmanoeuvres
op een glad wegdek door de stuurcom-
mando's aan te passen.
■Trailer Sway Control (indien aan-
wezig)
Helpt de bestuurder om de aanhangwa-
gen weer onder controle te krijgen door
op afzonderlijke wielen remdruk uit te
oefenen en het aandrijfkoppel te ver-
minderen wanneer wordt gesignaleerd
dat de aanhangwagen slingert.
■TRC (Traction Control)
Zorgt ervoor dat de aandrijfkracht
behouden blijft en voorkomt dat de aan-
drijvende wielen gaan doorslippen bij
het wegrijden met de auto of bij het
accelereren op gladde wegen
■Active Cornering Assist (ACA)
Helpt te voorkomen dat de auto naar de
buitenkant van de bocht uitwijkt door
remregeling uit te oefenen op de wielen
aan de binnenzijde wanneer tijdens het
rijden in een bocht wordt geprobeerd te
accelereren
■Hill Start Assist Control
Helpt te voorkomen dat de auto achter-
uit rolt bij helling op wegrijden
■EPS (elektrische stuurbekrachti-
ging)
Maakt gebruik van een elektromotor om
de benodigde kracht voor het rond-
draaien van het stuurwiel te verminde-
ren
Ondersteunende systemen
Om de veiligheid en de prestaties
tijdens het rijden te verbeteren is
uw auto uitgerust met de volgende
systemen die automatisch in wer-
king treden als de omstandighe-
den daar om vragen. Houd er
echter rekening mee dat dit aan-
vullende systemen zijn en ver-
trouw niet in al te sterke mate op
deze systemen als u de auto
bedient.
Overzicht van de
ondersteunende systemen
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 411 Wednesday, July 29, 2020 9:01 AM

4124-5. Gebruik van de ondersteunende systemen
■E-Four (elektronisch on-demand
AWD-systeem) (AWD-uitvoerin-
gen)
Schakelt afhankelijk van de rijomstan-
digheden automatisch van voorwiel-
aandrijving naar vierwielaandrijving
(AWD), wat bijdraagt aan betrouwbaar
rijgedrag en stabiliteit. Voorbeelden van
omstandigheden waaronder het sys-
teem overschakelt op AWD zijn het
nemen van bochten, heuvelopwaarts
rijden, wegrijden of accelereren en als
het wegoppervlak glad is ten gevolge
van sneeuw, regen, enz.
■Noodstopsignaal
Als het rempedaal plotseling wordt
ingetrapt, gaan de alarmknipperlichten
automatisch knipperen om het achter-
opkomende verkeer te waarschuwen.
■Secondary Collision Brake (indien
aanwezig)
Als de airbagsensor een aanrijding sig-
naleert en het systeem in werking is,
worden de remmen en remlichten auto-
matisch geregeld om de rijsnelheid te
verlagen en te helpen de kans op ver-
dere schade ten gevolge van een
tweede aanrijding te verkleinen.
■Als de TRC/VSC/ABS/Trailer Sway Con-
trol in werking is
Het controlelampje Traction Control knippert
wanneer de TRC/VSC/ABS/Trailer Sway
Control in werking is.
■Uitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in mod-
der of sneeuw, kan het TRC-systeem het
aandrijfvermogen van het hybridesysteem
naar de wielen beperken.
Als u op drukt om het systeem uit te
schakelen, kunt u de auto waarschijnlijk
gemakkelijker los krijgen door te ‘schomme-
len’.
Schakel het TRC-systeem uit door snel
in te drukken en weer los te laten.
“Traction Control Turned OFF” (Traction
Control uitgeschakeld) wordt op het multi-
informatiedisplay weergegeven.
Druk nogmaals op om het systeem weer
in te schakelen.
■Uitschakelen van de TRC/VSC/Trailer
Sway Control
Houd meer dan 3 seconden ingedrukt
terwijl de auto stilstaat om de TRC/VSC/Trai-
ler Sway Control uit te schakelen.
Het controlelampje VSC OFF gaat branden
en “Traction Control Turned OFF” (Traction
Control uitgeschakeld) wordt op het multi-
informatiedisplay weergegeven.
*
Druk nogmaals op om de systemen weer
in te schakelen.
*: Bij auto's met PCS (Pre-Crash Safety-sys- teem), wordt de PCS ook uitgeschakeld
(alleen Pre-Crash-waarschuwing is
beschikbaar) Het waarschuwingslampje
PCS gaat branden en er wordt een mel-
ding weergegeven op het multi-informatie-
display. ( Blz. 338)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 412 Wednesday, July 29, 2020 9:01 AM

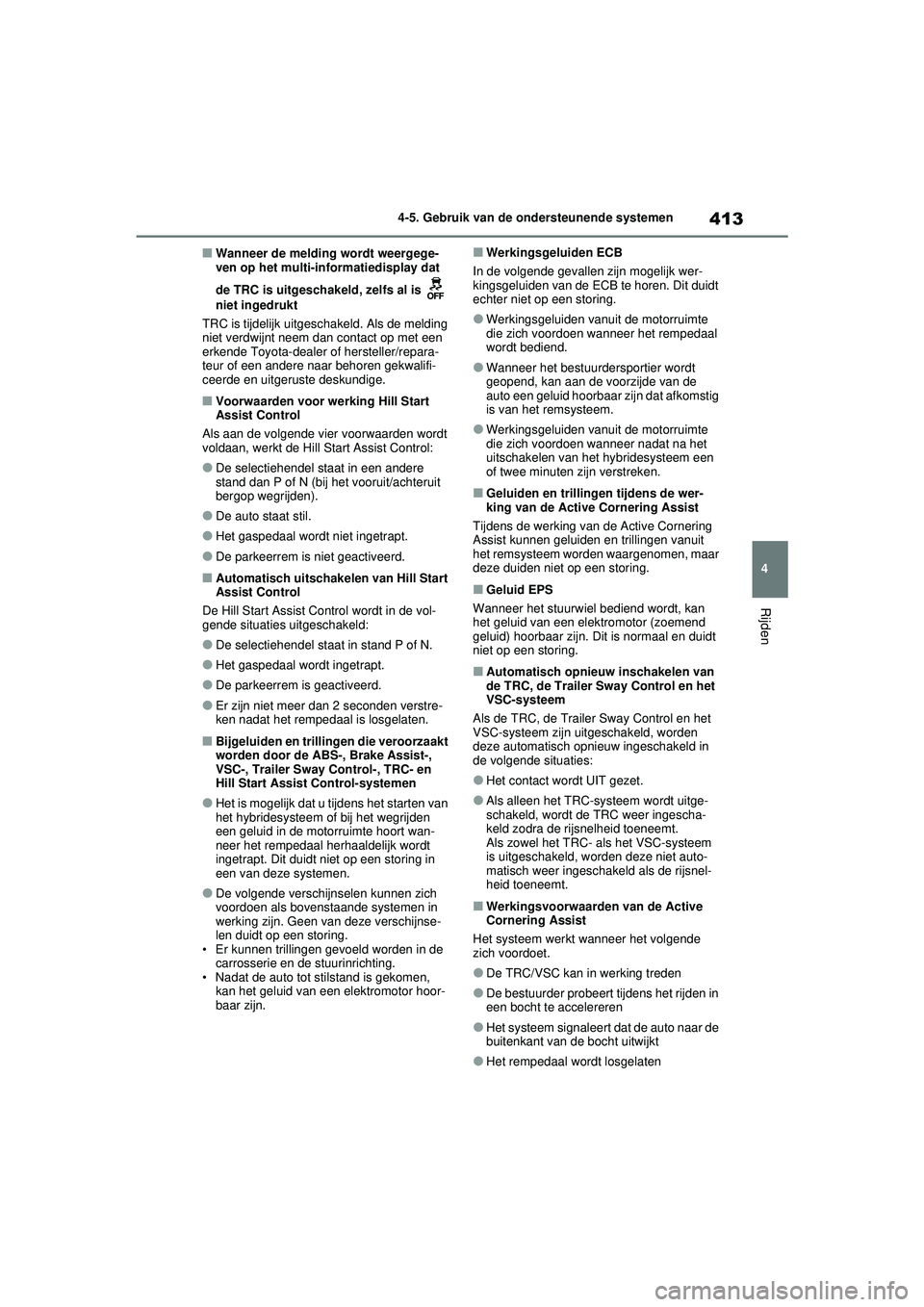

413
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Wanneer de melding wordt weergege-
ven op het multi-informatiedisplay dat
de TRC is uitgeschakeld, zelfs al is
niet ingedrukt
TRC is tijdelijk uitge schakeld. Als de melding
niet verdwijnt neem dan contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Voorwaarden voor werking Hill Start
Assist Control
Als aan de volgende vier voorwaarden wordt
voldaan, werkt de Hill Start Assist Control:
●De selectiehendel staat in een andere
stand dan P of N (bij het vooruit/achteruit
bergop wegrijden).
●De auto staat stil.
●Het gaspedaal wordt niet ingetrapt.
●De parkeerrem is niet geactiveerd.
■Automatisch uitschakelen van Hill Start
Assist Control
De Hill Start Assist Control wordt in de vol-
gende situaties uitgeschakeld:
●De selectiehendel staat in stand P of N.
●Het gaspedaal wordt ingetrapt.
●De parkeerrem is geactiveerd.
●Er zijn niet meer dan 2 seconden verstre-
ken nadat het rempedaal is losgelaten.
■Bijgeluiden en trillingen die veroorzaakt
worden door de ABS-, Brake Assist-,
VSC-, Trailer Sway Control-, TRC- en
Hill Start Assist Control-systemen
●Het is mogelijk dat u tijdens het starten van
het hybridesysteem of bij het wegrijden
een geluid in de motorruimte hoort wan-
neer het rempedaal herhaaldelijk wordt
ingetrapt. Dit duidt niet op een storing in
een van deze systemen.
●De volgende verschijnselen kunnen zich
voordoen als bovenstaande systemen in
werking zijn. Geen van deze verschijnse-
len duidt op een storing.
• Er kunnen trillingen gevoeld worden in de carrosserie en de stuurinrichting.
• Nadat de auto tot stilstand is gekomen, kan het geluid van een elektromotor hoor-
baar zijn.
■Werkingsgeluiden ECB
In de volgende gevallen zijn mogelijk wer-
kingsgeluiden van de ECB te horen. Dit duidt
echter niet op een storing.
●Werkingsgeluiden vanuit de motorruimte
die zich voordoen wanneer het rempedaal
wordt bediend.
●Wanneer het bestuurdersportier wordt
geopend, kan aan de voorzijde van de
auto een geluid hoorbaar zijn dat afkomstig
is van het remsysteem.
●Werkingsgeluiden vanuit de motorruimte
die zich voordoen wanneer nadat na het
uitschakelen van het hybridesysteem een
of twee minuten zijn verstreken.
■Geluiden en trillingen tijdens de wer-
king van de Active Cornering Assist
Tijdens de werking van de Active Cornering
Assist kunnen geluiden en trillingen vanuit
het remsysteem worden waargenomen, maar
deze duiden niet op een storing.
■Geluid EPS
Wanneer het stuurwiel bediend wordt, kan
het geluid van een elektromotor (zoemend
geluid) hoorbaar zijn. Dit is normaal en duidt
niet op een storing.
■Automatisch opnieuw inschakelen van
de TRC, de Trailer Sway Control en het
VSC-systeem
Als de TRC, de Trailer Sway Control en het
VSC-systeem zijn uitgeschakeld, worden
deze automatisch opnieuw ingeschakeld in
de volgende situaties:
●Het contact wordt UIT gezet.
●Als alleen het TRC-systeem wordt uitge-
schakeld, wordt de TRC weer ingescha-
keld zodra de rijsnelheid toeneemt.
Als zowel het TRC- als het VSC-systeem
is uitgeschakeld, worden deze niet auto-
matisch weer ingeschakeld als de rijsnel-
heid toeneemt.
■Werkingsvoorwaarden van de Active
Cornering Assist
Het systeem werkt wanneer het volgende
zich voordoet.
●De TRC/VSC kan in werking treden
●De bestuurder probeert tijdens het rijden in
een bocht te accelereren
●Het systeem signaleert dat de auto naar de
buitenkant van de bocht uitwijkt
●Het rempedaal wordt losgelaten
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 413 Wednesday, July 29, 2020 9:01 AM

4144-5. Gebruik van de ondersteunende systemen
■Gereduceerde bekrachtiging door het
EPS-systeem
De mate van bekrachtiging door het EPS-
systeem wordt gereduceerd om het systeem
tegen oververhitting te beschermen als er
gedurende langere tijd veel stuurbewegingen
worden uitgevoerd. Hierdoor kan de bestu-
ring zwaar aanvoelen. Probeer als dat het
geval is minder frequent te sturen of breng de
auto tot stilstand en schakel het hybridesys-
teem UIT. Het EPS-systeem moet binnen 10
minuten weer normaal werken.
■Voorwaarden voor werking noodstop-
signaal
Als aan de volgende voorwaarden wordt vol-
daan, werkt het noodstopsignaal:
●De alarmknipperlichten zijn uit.
●De werkelijke rijsnelheid is hoger dan 55
km/h.
●Het systeem oordeelt op basis van de
deceleratie van de auto dat het om een
noodstop gaat.
■Automatisch uitschakelen van nood-
stopsignaal
Het noodstopsignaal wordt in de volgende
situaties uitgeschakeld:
●De alarmknipperlichten worden ingescha-
keld.
●Het systeem oordeelt op basis van de
deceleratie van de auto dat het niet om
een noodstop gaat.
■Werkingsvoorwaarden Secondary Colli-
sion Brake (indien aanwezig)
Het systeem werkt als de airbagsensor een
aanrijding signaleert terwijl de auto in bewe-
ging is. Het systeem werkt echter niet onder
de volgende omstandigheden.
●De rijsnelheid is lager dan 10 km/h.
●Er zijn componenten beschadigd
■Automatisch uitschakelen Secondary
Collision Brake (indien aanwezig)
Het systeem wordt automatisch uitgescha-
keld in een van de volgende situaties.
●De rijsnelheid wordt lager dan ongeveer 10
km/h
●Er verstrijkt een bepaalde tijd tijdens de
werking
●Het gaspedaal wordt flink ingetrapt.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 414 Wednesday, July 29, 2020 9:01 AM

415
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Als er een melding over de AWD verschijnt op het multi-informatiedisplay (AWD-uit-
voeringen)
Voer de volgende handelingen uit.
MeldingDetails/handelingen
“AWD System Overheated Switching to 2WD Mode”
(AWD-systeem oververhit, overschakelen naar 2WD- modus)
AWD-systeem wordt te heet.
Parkeer de auto op een veilige plaats en laat de motor
stationair draaien.
Als de melding niet langer weergegeven wordt op het multi-
informatiedisplay, kan er weer verder gereden worden.
Laat uw auto nakijken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige als de melding niet verdwijnt.
“AWD System Overheated
2WD Mode Engaged” (AWD- systeem oververhit. 2WD-
modus ingeschakeld)
De auto schakelt van vierwiel aandrijving (AWD) over naar
voorwielaandrijvi ng als gevolg van oververhitting.
 Parkeer de auto op een veilige plaats en laat de motor
stationair draaien.
Als de melding niet langer weergegeven wordt op het multi-
informatiedisplay, werkt het AWD-systeem weer normaal.
Laat uw auto nakijken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige als de melding niet verdwijnt.
“AWD System Malfunction 2WD Mode Engaged Visit
Your Dealer” (Storing AWD- systeem, 2WD-modus inge-
schakeld. Ga naar uw dealer)Er is een storing opgetreden in het AWD-systeem.
 Laat uw auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 415 Wednesday, July 29, 2020 9:01 AM
