5126-3. Zelf uit te voeren onderhoud

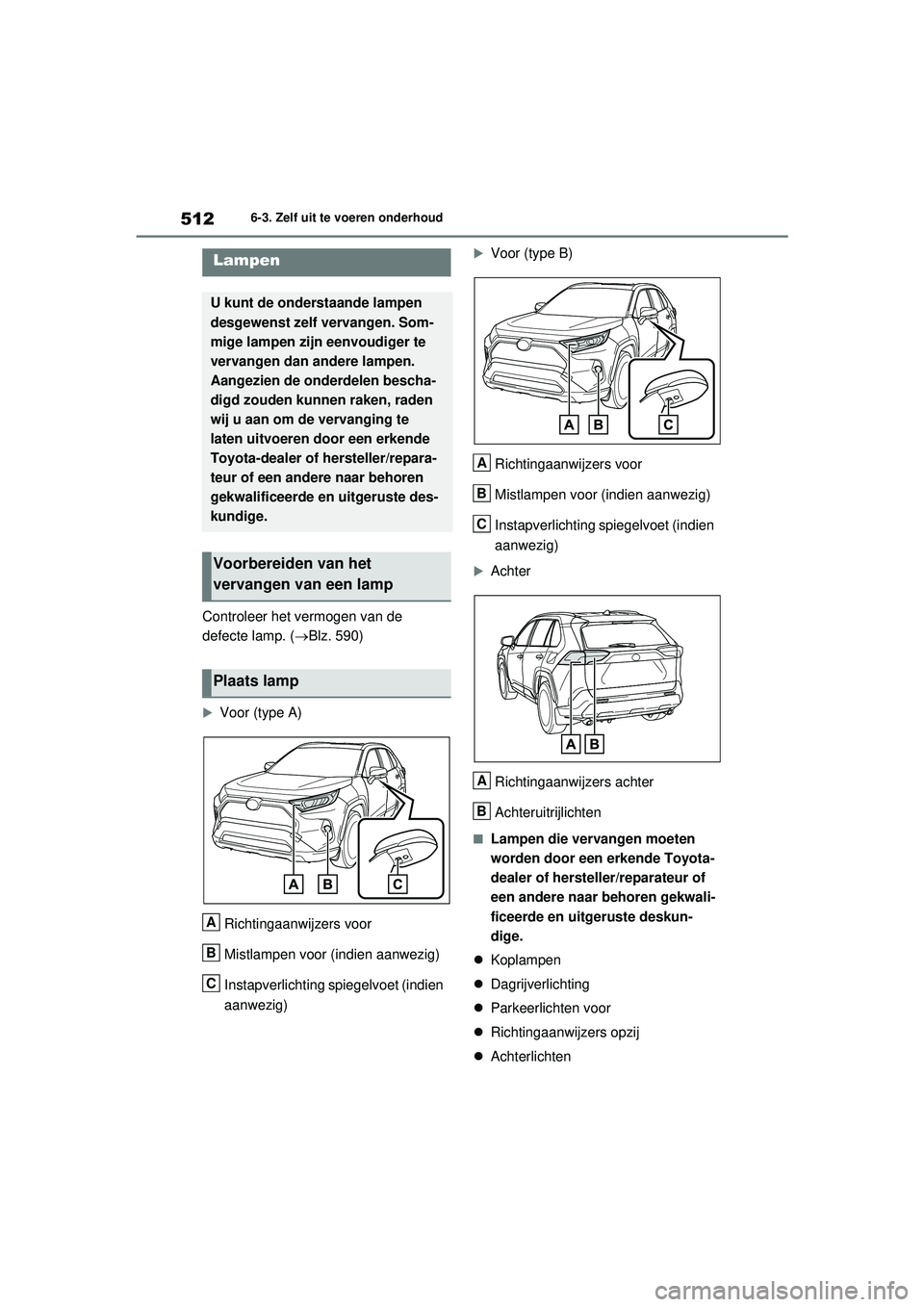

Controleer het vermogen van de
defecte lamp. (Blz. 590)
Voor (type A)
Richtingaanwijzers voor
Mistlampen voor (indien aanwezig)
Instapverlichting spiegelvoet (indien
aanwezig)
Voor (type B)Richtingaanwijzers voor
Mistlampen voor (indien aanwezig)
Instapverlichting spiegelvoet (indien
aanwezig)
AchterRichtingaanwijzers achter
Achteruitrijlichten
■Lampen die vervangen moeten
worden door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwali-
ficeerde en uitgeruste deskun-
dige.
 Koplampen
 Dagrijverlichting
 Parkeerlichten voor
 Richtingaanwijzers opzij
 Achterlichten
Lampen
U kunt de onderstaande lampen
desgewenst zelf vervangen. Som-
mige lampen zijn eenvoudiger te
vervangen dan andere lampen.
Aangezien de onderdelen bescha-
digd zouden kunnen raken, raden
wij u aan om de vervanging te
laten uitvoeren door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Voorbereiden van het
vervangen van een lamp
Plaats lamp
A
B
C
A
B
C
A
B
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 512 Wednesday, July 29, 2020 9:01 AM

513
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

Remlichten
 Mistachterlicht (indien aanwezig)
 Derde remlicht
 Kentekenplaatverlichting
■Ledlampen
Behalve de onderstaande lampen zijn de
lampen voorzien van een aantal leds. Laat
een defecte led vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
●Richtingaanwijzers voor
●Mistlampen voor (indien aanwezig)
●Richtingaanwijzers achter
●Achteruitrijlichten
●Instapverlichting spiegelvoet (indien aan-
wezig)
■Condensvorming aan de binnenzijde
van het lampglas
Het tijdelijk beslaan v an de binnenzijde van
het koplampglas is normaal. Neem in de vol-
gende gevallen contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige voor meer informatie:
●Als er erg veel condens aan de binnenzijde
van het koplampglas zit.
●Als de binnenzijde van de koplamp nat is
en blijft.
■Richtingaanwijzers voor (type A)

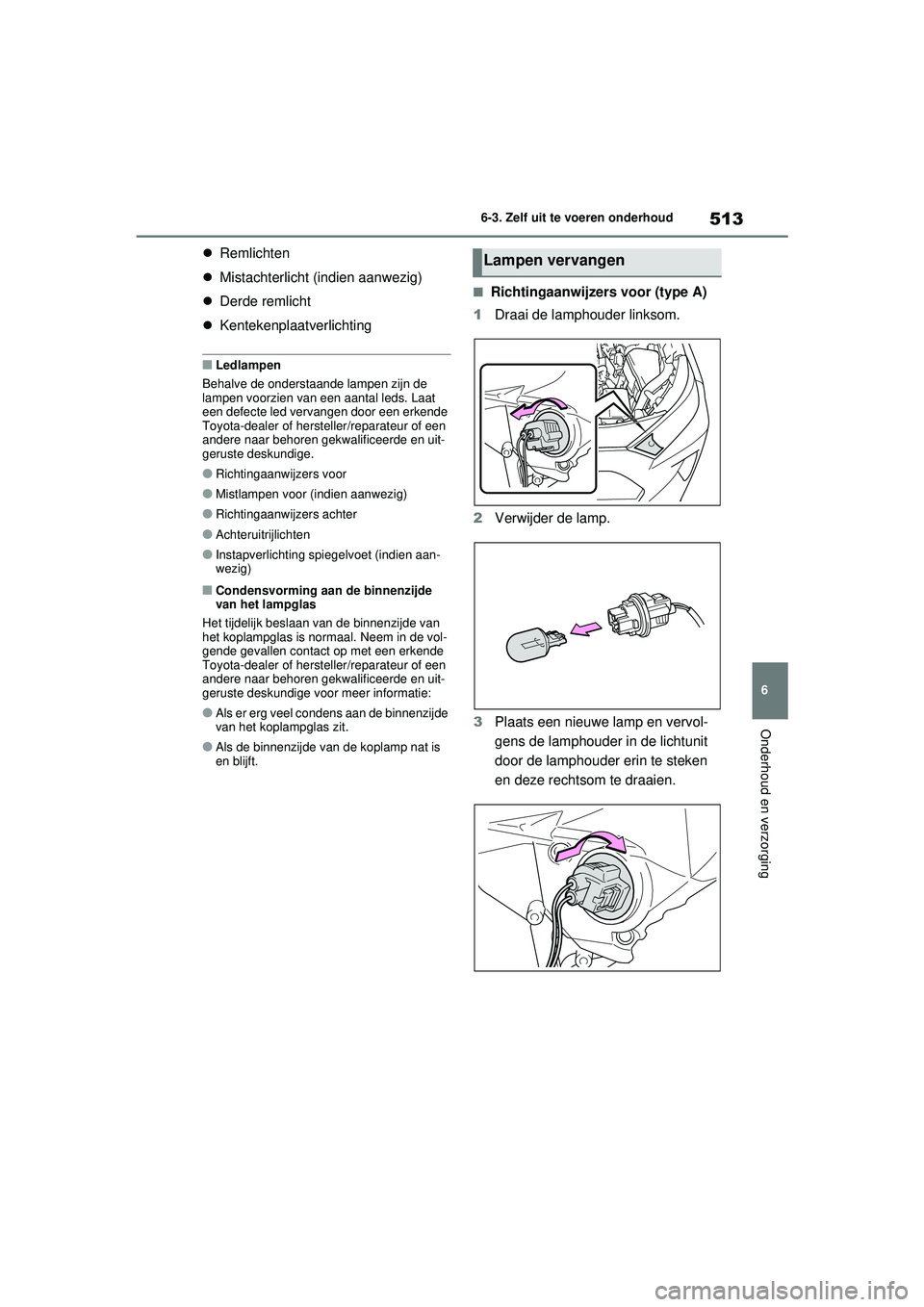

1 Draai de lamphouder linksom.
2 Verwijder de lamp.
3 Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.
Lampen vervangen
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 513 Wednesday, July 29, 2020 9:01 AM

5146-3. Zelf uit te voeren onderhoud

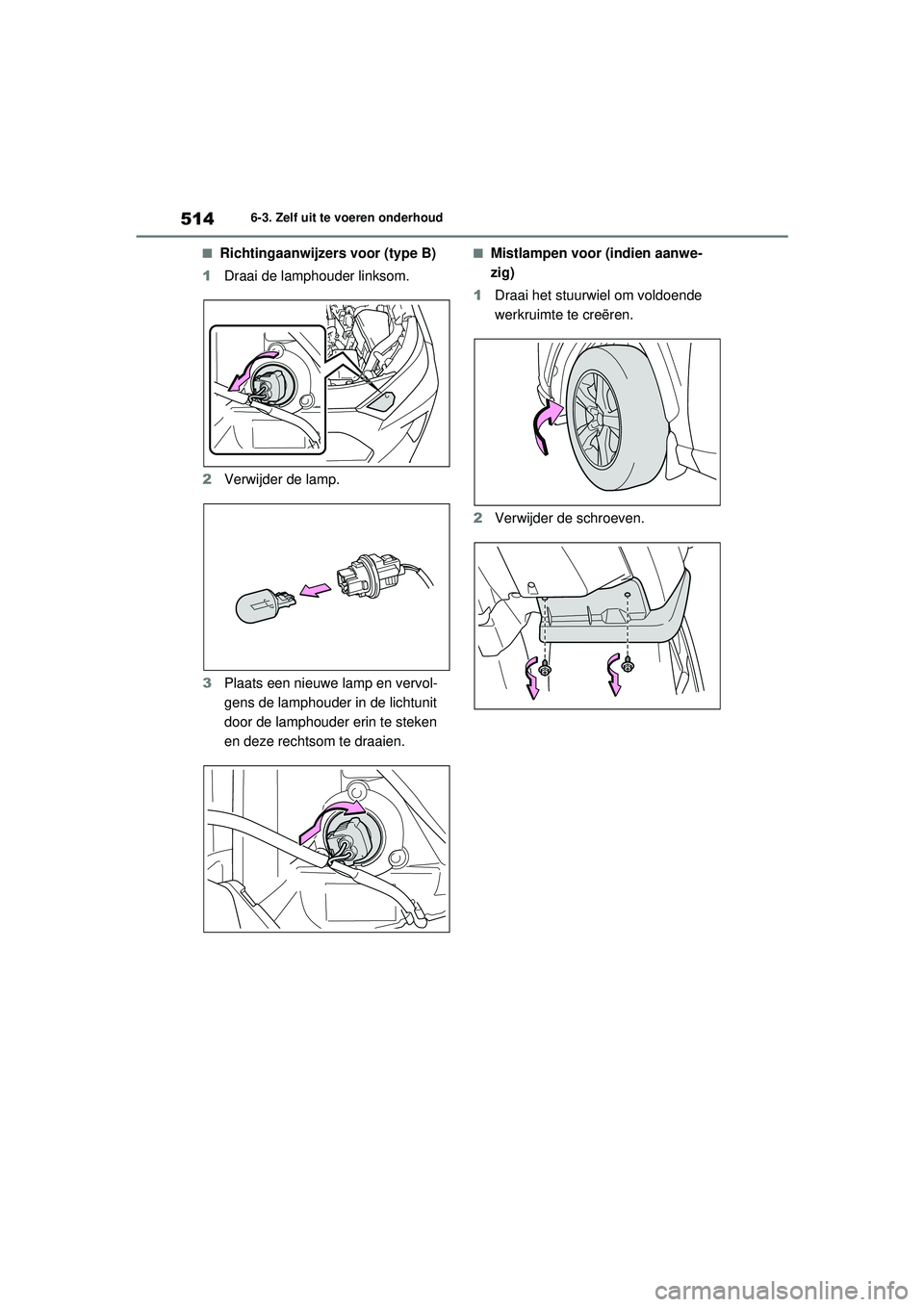

■Richtingaanwijzers voor (type B)
1 Draai de lamphouder linksom.
2 Verwijder de lamp.
3 Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.■Mistlampen voor (indien aanwe-
zig)
1 Draai het stuurwiel om voldoende
werkruimte te creëren.
2 Verwijder de schroeven.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 514 Wednesday, July 29, 2020 9:01 AM

515
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

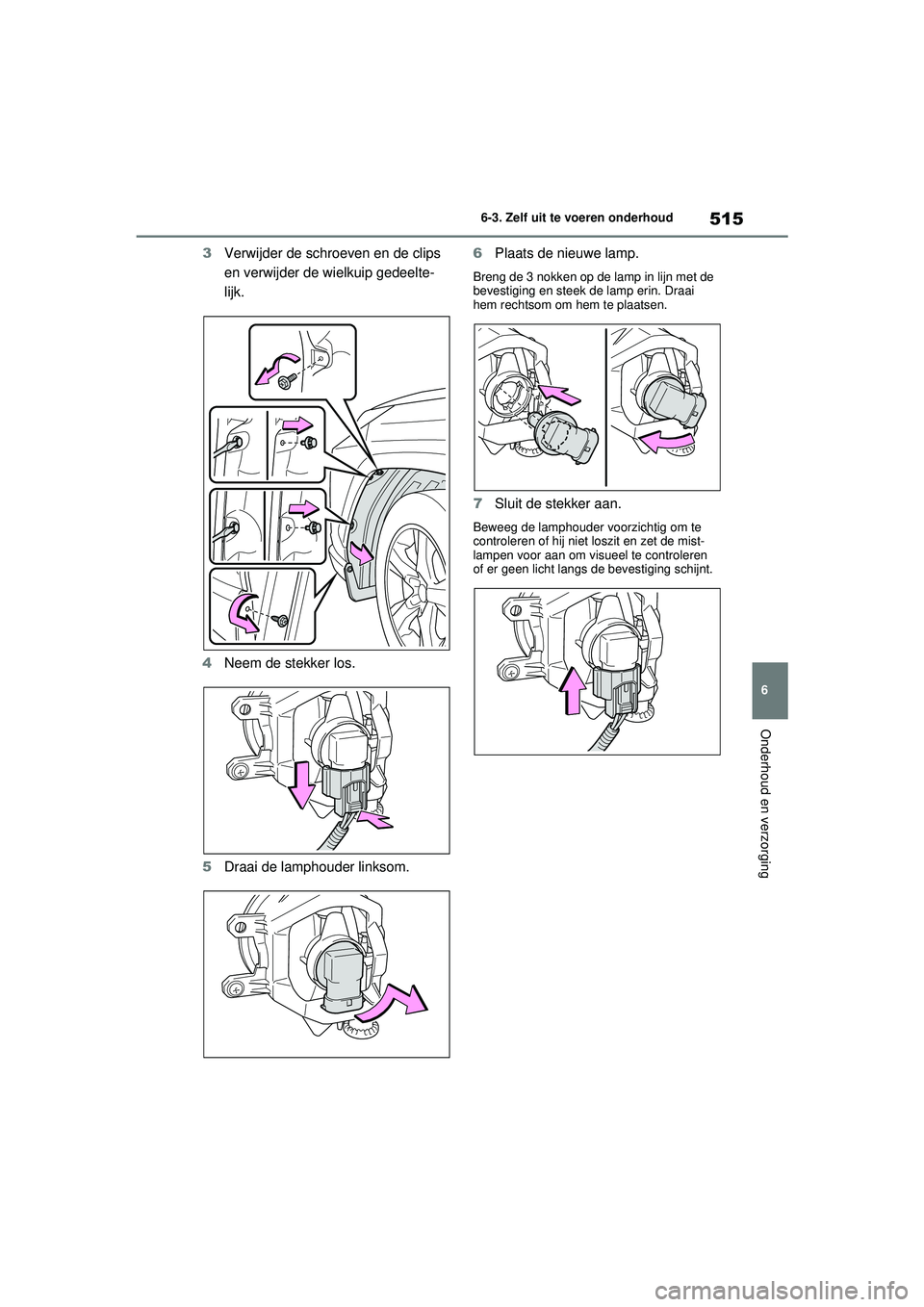

3
Verwijder de schroeven en de clips
en verwijder de wielkuip gedeelte-
lijk.
4 Neem de stekker los.
5 Draai de lamphouder linksom. 6
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp in lijn met de
bevestiging en steek de lamp erin. Draai
hem rechtsom om hem te plaatsen.
7Sluit de stekker aan.
Beweeg de lamphouder voorzichtig om te
controleren of hij niet loszit en zet de mist-
lampen voor aan om visueel te controleren
of er geen licht langs de bevestiging schijnt.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 515 Wednesday, July 29, 2020 9:01 AM

5166-3. Zelf uit te voeren onderhoud

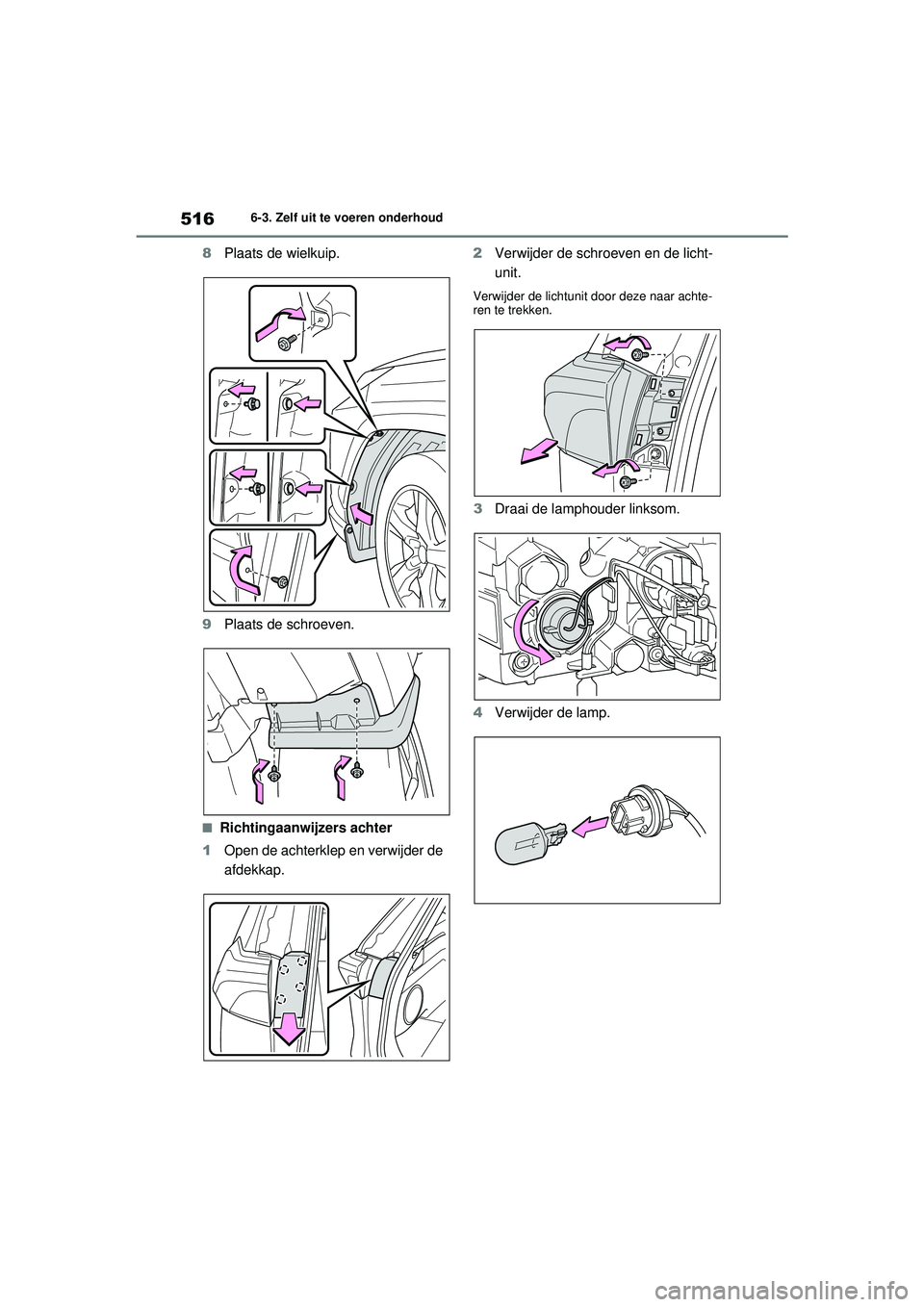

8Plaats de wielkuip.
9 Plaats de schroeven.
■Richtingaanwijzers achter
1 Open de achterklep en verwijder de
afdekkap. 2
Verwijder de schroeven en de licht-
unit.
Verwijder de lichtunit door deze naar achte-
ren te trekken.
3Draai de lamphouder linksom.
4 Verwijder de lamp.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 516 Wednesday, July 29, 2020 9:01 AM

517
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

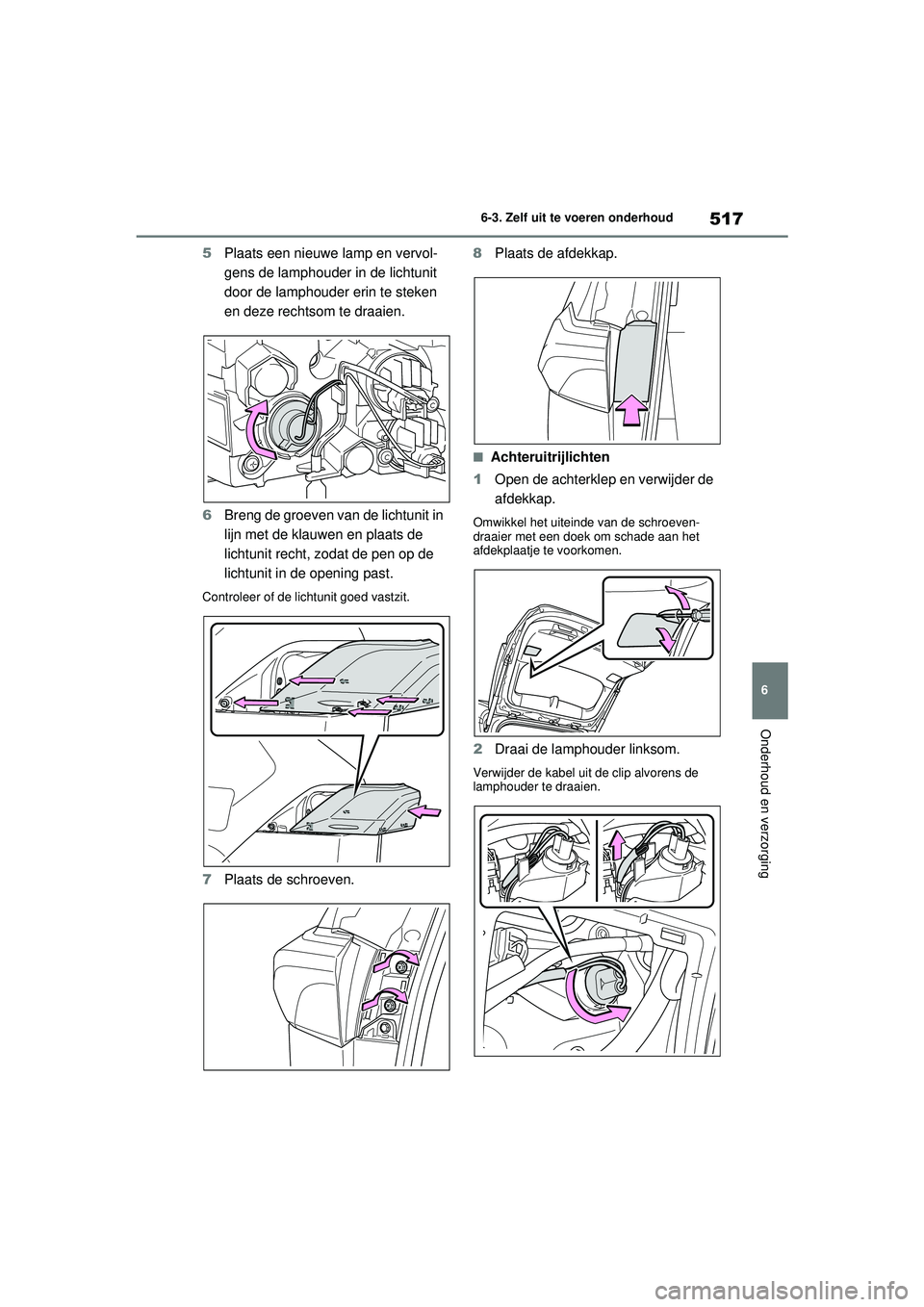

5
Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.
6 Breng de groeven van de lichtunit in
lijn met de klauwen en plaats de
lichtunit recht, zodat de pen op de
lichtunit in de opening past.
Controleer of de lichtunit goed vastzit.
7Plaats de schroeven. 8
Plaats de afdekkap.
■Achteruitrijlichten
1 Open de achterklep en verwijder de
afdekkap.
Omwikkel het uiteinde van de schroeven-
draaier met een doek om schade aan het
afdekplaatje te voorkomen.
2Draai de lamphouder linksom.
Verwijder de kabel uit de clip alvorens de
lamphouder te draaien.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 517 Wednesday, July 29, 2020 9:01 AM

5186-3. Zelf uit te voeren onderhoud
3Verwijder de lamp.
4 Plaats een nieuwe lamp.
5 Plaats de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.
Zet na het plaatsen van de lamphouder de
kabel weer vast in de clip.
6Plaats de afdekkap.
■Instapverlichting spiegelvoet
(indien aanwezig)
1 Druk op het bovenste gedeelte van
de buitenspiegel om het spiegelglas
naar boven te kantelen en neem de
vier lippen achter de spiegel los.
Beweeg het spiegelglas naar u toe en maak
twee lippen tegelijk los.
Wees voorzichtig en laat het spiegelglas niet
vallen.
2 Neem de stekkers achter het spie-
gelglas los en verwijder het spiegel-
glas.
Controleer de stekkers om te voorkomen dat
u ze bij het terugplaatsen verkeerd om aan-
sluit.
