2021 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

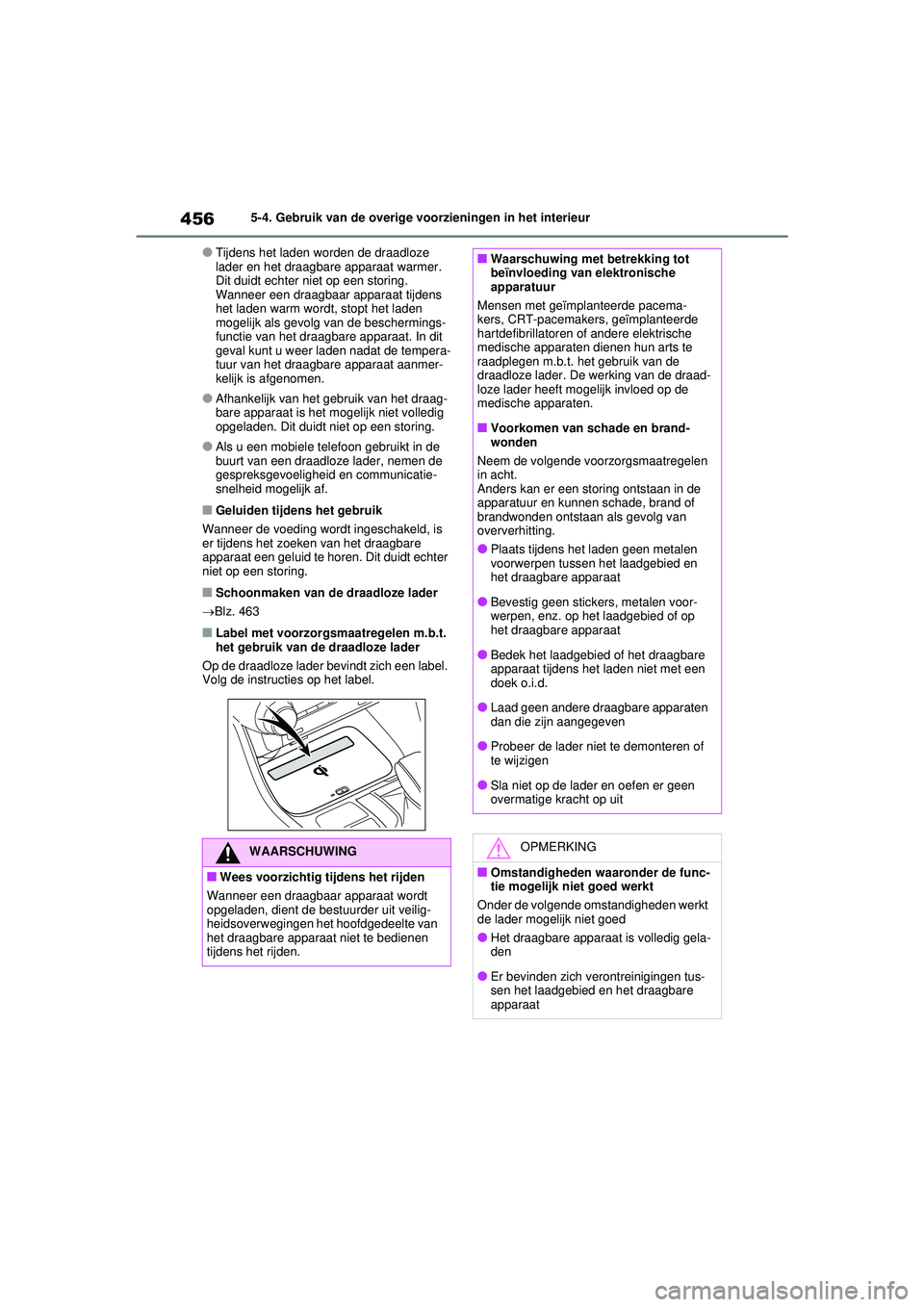

4565-4. Gebruik van de overige voorzieningen in het interieur
●Tijdens het laden worden de draadloze
lader en het draagbare apparaat warmer.
Dit duidt echter niet op een storing.
Wanneer een draagbaar apparaat tijdens
het laden warm wordt, stopt het laden
mogelijk als gevolg van de beschermings-
functie van het draagbare apparaat. In dit
geval kunt u weer laden nadat de tempera-
tuur van het draagbare apparaat aanmer-
kelijk is afgenomen.
●Afhankelijk van het gebruik van het draag-
bare apparaat is het mogelijk niet volledig
opgeladen. Dit duidt niet op een storing.
●Als u een mobiele telefoon gebruikt in de
buurt van een draadloze lader, nemen de
gespreksgevoelighei d en communicatie-
snelheid mogelijk af.
■Geluiden tijdens het gebruik
Wanneer de voeding word t ingeschakeld, is
er tijdens het zoeken van het draagbare
apparaat een geluid te horen. Dit duidt echter
niet op een storing.
■Schoonmaken van de draadloze lader
 Blz. 463
■Label met voorzorgsmaatregelen m.b.t.
het gebruik van de draadloze lader
Op de draadloze lader bevindt zich een label.
Volg de instructies op het label.
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
Wanneer een draagbaar apparaat wordt
opgeladen, dient de bestuurder uit veilig-
heidsoverwegingen het hoofdgedeelte van
het draagbare apparaat niet te bedienen
tijdens het rijden.
■Waarschuwing met betrekking tot
beïnvloeding van elektronische
apparatuur
Mensen met geïmplanteerde pacema-
kers, CRT-pacemakers, geïmplanteerde
hartdefibrillatoren of andere elektrische
medische apparaten dienen hun arts te
raadplegen m.b.t. het gebruik van de
draadloze lader. De werking van de draad-
loze lader heeft mogelijk invloed op de
medische apparaten.
■Voorkomen van schade en brand-
wonden
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kan er een storing ontstaan in de
apparatuur en kunnen schade, brand of
brandwonden ontstaan als gevolg van
oververhitting.
●Plaats tijdens het laden geen metalen
voorwerpen tussen het laadgebied en
het draagbare apparaat
●Bevestig geen stickers, metalen voor-
werpen, enz. op het laadgebied of op
het draagbare apparaat
●Bedek het laadgebied of het draagbare
apparaat tijdens het laden niet met een
doek o.i.d.
●Laad geen andere draagbare apparaten
dan die zijn aangegeven
●Probeer de lader niet te demonteren of
te wijzigen
●Sla niet op de lader en oefen er geen
overmatige kracht op uit
OPMERKING
■Omstandigheden waaronder de func-
tie mogelijk niet goed werkt
Onder de volgende omstandigheden werkt
de lader mogelijk niet goed
●Het draagbare apparaat is volledig gela-
den
●Er bevinden zich verontreinigingen tus-
sen het laadgebied en het draagbare
apparaat
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 456 Wednesday, July 29, 2020 9:01 AM

457
5
5-4. Gebruik van de overige voorzieningen in het interieur
Voorzieningen in het interieur
Klap de armsteun omlaag om deze te
kunnen gebruiken.
OPMERKING
●De temperatuur van het draagbare
apparaat neemt toe als gevolg van het
laden
●Het laadgedeelte van het draagbare
apparaat is naar boven gericht
●Het draagbare apparaat is niet op de
juiste plaats op het laadgebied geplaatst
●In de buurt van een televisiezendmast,
elektriciteitscentrale, tankstation, radio-
zender, videowall, luchthaven of andere
locatie waar sterke radiogolven of elek-
tromagnetische velden aanwezig zijn
●Wanneer de elektronische sleutel tegen
een van de volgende metalen voorwer-
pen wordt gehouden of erdoor wordt
bedekt
• Kaarten met aluminiumfolie
• Sigarettenpakjes met aluminiumfolie erin
• Metalen portemonnees of tassen
• Muntgeld
• Metalen handwarmers
• Media zoals CD's en DVD's
●Als er andere sleutels met afstandsbe-
diening (die radiogolven uitzenden) in
de buurt gebruikt worden
Wanneer, afgezien van het bovenstaande,
de lader niet normaal werkt of de wer-
kingsindicator continu knippert, zit er waar-
schijnlijk een storing in de draadloze lader.
Neem contact op met een erkende
Toyota-dealer.
■Voorkomen van storingen of schade
aan gegevens
●Houd tijdens het laden geen magneti-
sche kaarten (zoals creditcards), een
contactloze IC-kaart, magnetische
opslagmedia, e.d. in de buurt van de
lader. Anders kunnen onder invloed van
magnetisme gegevens verloren gaan.
Houd ook precisie-apparatuur zoals
polshorloges uit de buurt van de lader,
aangezien deze voorwerpen kunnen
breken.
●Laat draagbare apparaten niet in de
auto achter. De temperatuur in de auto
kan in de zon hoog oplopen, waardoor
het apparaat beschadigd kan raken.
■Voorkomen van ontlading van de
12V-accu
Gebruik de draadloze lader niet gedu-
rende lange tijd wanneer het hybridesys-
teem is uitgeschakeld.
Armsteun
OPMERKING
■Voorkomen van beschadiging van de
armsteun
Plaats geen al te zware last op de arm-
steun.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 457 Wednesday, July 29, 2020 9:01 AM

4585-4. Gebruik van de overige voorzieningen in het interieur
Een handgreep aan het dak kan ter
ondersteuning van uw lichaam worden
gebruikt wanneer u zit.De handgrepen achter zijn voorzien
van kledinghaakjes.
Handgrepen
WAARSCHUWING
■Handgrepen
Gebruik de handgreep niet bij het in- of uit-
stappen of bij het opstaan vanaf uw zit-
plaats.
OPMERKING
■Voorkomen van beschadiging van de
handgreep
Hang geen zware voorwerpen aan de
handgreep en belast de greep niet over-
matig.
Kledinghaakjes
WAARSCHUWING
■Zaken die niet aan het kledinghaakje
mogen worden gehangen
Hang geen kleerhangers, harde voorwer-
pen of voorwerpen met scherpe punten
aan het kledinghaakje. Als de curtain air-
bags geactiveerd worden, kunnen deze
voorwerpen projectielen worden en ernstig
letsel veroorzaken.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 458 Wednesday, July 29, 2020 9:01 AM

6
459
6
Onderhoud en verzorging
Onderhoud en verzorging
6-1. Onderhoud en verzorgingReinigen en beschermen van het exterieur van
uw auto................................ 460
Reinigen en beschermen van het interieur van
uw auto................................ 463
6-2. Onderhoud Onderhoud en reparatie ........ 465
6-3. Zelf uit te voeren onderhoud
Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud ........................... 467
Motorkap................................ 468
Plaatsen van een garagekrik .................... 470
Motorruimte ........................... 471
12V-accu ............................... 476
Banden .................................. 478
Bandenspanning.................... 492
Velgen ................................... 493
Interieurfilter........................... 495
Schoonmaken van de ventilatieopening en het filter
van het batterijpakket
(tractiebatterij) ..................... 499
Ruitenwisserrubber vervangen ........................... 503
Batterij elektronische sleutel .. 507
Controleren en vervangen van zekeringen .................... 509
Lampen.................................. 512
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 459 Wednesday, July 29, 2020 9:01 AM

4606-1. Onderhoud en verzorging
6-1.Onderhoud en verzorging
Spoel de auto van boven naar bene-
den af met veel water en verwijder
zo vuil en stof van de carrosserie, uit
de wielkasten en van de onderkant
van de auto.
 Was de auto met een spons of een
zachte doek (bijv. een zeemlap).
 Verwijder hardnekkige vlekken met
een autowasmiddel en spoel grondig
af met water.
 Veeg overtollig water weg.
 Wanneer het water niet meer in
druppels op de lak blijft liggen, moet
de auto opnieuw in de was worden
gezet.
Zet de auto alleen in de was als de carrosse-
rie is afgekoeld.
■Wassen in de wasstraat
●Voordat u de wasstraat inrijdt:
• Klap de spiegels in
• Schakel de elektrisch bedienbare achter- klep uit (indien aanwezig)
Begin met wassen vanaf de voorzijde van de
auto. Klap de spiegels weer uit voordat u
gaat rijden.
●Sommige borstels in wasstraten kunnen
krassen veroorzaken op de carrosserie en
andere onderdelen (velgen, enz.), waar-
door de lak van uw auto wordt beschadigd.
●In sommige autowasserettes wordt de ach-
terspoiler mogelijk niet gereinigd. Ook
bestaat er mogelijk een verhoogde kans op
schade aan de auto.
■Hogedrukreinigers
Spuit niet van dichtbij op de randen van de
portieren of de ruiten en blijf er niet langdurig
op spuiten, omdat er anders water in het inte-
rieur terecht kan komen.
■Opmerking voor auto's met Smart
entry-systeem en startknop (indien aan-
wezig)
Als de portiergreep nat wordt terwijl de elek-
tronische sleutel zich binnen het werkzame
gebied bevindt, kan het portier herhaaldelijk
worden vergrendeld en ontgrendeld. Volg in
dat geval de correctieprocedure hieronder bij
het wassen van de auto:
●Leg de sleutel op een afstand van ten min-
ste 2 m van de auto als u de auto wast.
(Zorg ervoor dat de sleutel niet gestolen
wordt.)
●Schakel de energiebespaarmodus van de
elektronische sleutel in om het Smart
entry-systeem met startknop uit te schake-
len. ( Blz. 194)
■Velgen en wieldoppen
●Verwijder vuil onmiddellijk met een neu-
traal reinigingsmiddel.
●Spoel het reinigingsmiddel direct na het
gebruik weg met water.
●Neem de volgende voorzorgsmaatregelen
in acht om de lak tegen beschadiging te
beschermen.
• Gebruik geen zuurhoudende of alkalische middelen of schuurmiddelen.
• Gebruik geen harde borstels.
• Reinig de velgen niet met reinigingsmidde- len als de velgen, bijvoorbeeld na het rij-
den of stilstaan bij warm weer, nog warm
zijn.
■Bumpers
Gebruik geen schuurmiddelen.
■Verchroomde delen
Als het vuil niet kan worden verwijderd, reinig
de onderdelen dan als volgt:
●Gebruik een zachte doek en sop met
ongeveer 5% neutraal reinigingsmiddel om
het vuil te verwijderen.
●Veeg daarna het resterende vocht van het
leder af met een droge, schone doek.
Reinigen en beschermen
van het exterieur van uw
auto
Voer het volgende uit om uw auto
te beschermen en in perfecte staat
te houden:
Reinigingsinstructies
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 460 Wednesday, July 29, 2020 9:01 AM

461
6
6-1. Onderhoud en verzorging
Onderhoud en verzorging
●Gebruik met alcohol natgemaakte doekjes
o.i.d. om olieresten te verwijderen.
WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte
komt. Anders kunnen de elektrische com-
ponenten, enz. vlam vatten.
■Bij het wassen van de voorruit
(auto's met ruitenwissers met regen-
sensor)
Zet de ruitenwisserschakelaar in de stand
OFF.
Als de ruitenwisserschakelaar in de stand
AUTO staat, kunnen de ruitenwissers in
de volgende gevallen onverwacht in wer-
king treden. Hierdoor kunnen uw handen
bekneld raken en kunt u ernstig letsel
oplopen, en hierdoor kunnen de ruitenwis-
serbladen beschadigd raken.
Uit
AUTO
●Wanneer het bovenste deel van de
voorruit waar de regensensor is
geplaatst met de hand wordt aange-
raakt
●Wanneer een natte doek of iets derge-
lijks in de buurt van de regensensor
wordt gehouden
●Als iets tegen de voorruit stoot
●Als u het regensensorhuis aanraakt of
als iets in aanraking komt met de regen-
sensor
A
B
■Voorzorgsmaatregelen met betrek-
king tot de uitlaatpijpen
Uitlaatgassen zorgen ervoor dat de uitlaat-
pijpen tamelijk heet worden.
Raak wanneer u de auto wast de uitlaatpij-
pen niet aan totdat deze voldoende zijn
afgekoeld, aangezien het aanraken van
een hete uitlaatpijp brandwonden kan ver-
oorzaken.
■Voorzorgsmaatregelen met betrek-
king tot de achterbumper met de
Blind Spot Monitor (indien aanwezig)
Als de lak van de achterbumper is geschil-
ferd of bekrast, kan een storing optreden
in het systeem. Neem, als dit gebeurt, con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
OPMERKING
■Aantasting van de lak en corrosie
van de carrosserie en onderdelen
(lichtmetalen velgen, enz.) voorko-
men
●Was de auto zo spoedig mogelijk:
• Na het rijden in een kustgebied
• Na het rijden over gepekelde wegen
• Als er zich teer of boomsappen op de lak bevinden
• Als er zich dode insecten, insecten- of vogelpoep op de lak bevinden
• Na het rijden in gebieden waar sprake is van veel rook, stof, ijzerdeeltjes of che-
mische stoffen
• Als de auto erg vuil is geworden van stof of modder
• Als er brandstof op de lak is gemorst
●Als de lak is geschilferd of bekrast, laat
deze dan direct herstellen.
●Verwijder vuil van de velgen en berg ze
op een droge plaats op om te voorko-
men dat de velgen tijdens de opslag
gaan corroderen.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 461 Wednesday, July 29, 2020 9:01 AM

4626-1. Onderhoud en verzorging
OPMERKING
■Schoonmaken van de verlichting aan
de buitenzijde
●Was deze met de nodige voorzichtig-
heid. Gebruik geen organische oplos-
middelen en borstel ze ook niet af met
een harde borstel.
Dit kan het oppervlak van de lampen
beschadigen.
●Breng geen was aan op de lenzen.
Was kan het lampglas beschadigen.
■Wassen in een wasstraat (auto's met
ruitenwissers met regensensor)
Zet de ruitenwisserschakelaar in stand
OFF.
Als de ruitenwisserschakelaar in stand
AUTO staat, kunnen de ruitenwissers in
werking treden waardoor de ruitenwisser-
bladen beschadigd kunnen raken.
■Reinigen met een hogedrukreiniger
●Stel de camera (indien aanwezig) of de
omgeving ervan tijdens het wassen van
de auto niet bloot aan sterke waterstra-
len uit de hogedrukreiniger. Door de
kracht van de waterstralen werkt het
apparaat mogelijk niet normaal.
●Houd de sproeierkop uit de buurt van
hoezen (rubberen of kunststof afdekkin-
gen), stekkers en de volgende onderde-
len.
Wanneer onderdelen in aanraking
komen met sterke waterstralen, kunnen
ze beschadigd raken.
• Aan tractie gerelateerde onderdelen
• Onderdelen stuurinrichting
• Onderdelen wielophanging
• Onderdelen remsysteem
●Houd de sproeierkop op ten minste 30
cm van de carrosserie. Anders kunnen
kunststof delen, zoals lijsten en bum-
pers, vervormd of beschadigd raken.
Houd de sproeierkop ook niet de hele
tijd op dezelfde plek.
●Spuit niet continu met water op het
onderste gedeelte van de voorruit. Daar
bevindt zich de luchtinlaatopening voor
de airconditioning en als daar water
doorheen komt, werkt de airconditioning
mogelijk niet goed.
●Reinig de onderzijde van de auto niet
met een hogedrukreiniger.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 462 Wednesday, July 29, 2020 9:01 AM

463
6
6-1. Onderhoud en verzorging
Onderhoud en verzorging

Verwijder vuil en stof met een stof-
zuiger. Veeg vuile oppervlakken
schoon met een in lauw water
gedompelde doek.
 Als het vuil niet kan worden verwij-
derd, verwijder het dan met een
zachte doek met water met onge-
veer 1% reinigingsmiddel.
Verwijder alle sporen van het reini-
gingsmiddel en water grondig met
een schone, vochtige doek.
■Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen op
schuimbasis in de handel verkrijgbaar.
Gebruik een spons of een borstel om het
schuim aan te brengen. Wrijf met elkaar
overlappende cirkels. Gebruik geen water.
Veeg vuile oppervlakken schoon en laat ze
drogen. Het beste resultaat wordt verkregen
als de vloerbedekking zo droog mogelijk
wordt gehouden.
■Omgaan met de veiligheidsgordels
Maak de veiligheidsgordels schoon met een
mild sop, lauw water en een doek of spons.
Controleer ook de gordels regelmatig op
overmatige slijtage, rafels en scheuren.
Reinigen en beschermen
van het interieur van uw
auto
Reinig de onderdelen en materia-
len op de daarvoor juiste wijze.
Beschermen van het interieur
WAARSCHUWING
■Water in de auto
●Mors geen vloeistof in de auto, zoals op
de vloer, op de achterstoelen, in de ven-
tilatieopening van de hybridebatterij
(tractiebatterij) of in de bagageruimte.
(  Blz. 85)
Anders kunnen het batterijpakket, elek-
trische onderdelen en dergelijke defect
raken of vlam vatten.
●Voorkom dat onderdelen of de bedra-
ding van het airbagsysteem in het interi-
eur nat worden. ( Blz. 39)
Een elektrische storing kan ervoor zor-
gen dat de airbags worden geactiveerd
of niet op de juiste wijze werken, waar-
door ernstig letsel kan ontstaan.
●Auto's met draadloze lader:
Laat de draadloze lader ( Blz. 453)
niet nat worden. Als dat wel gebeurt,
kan de lader oververhit raken, wat kan
leiden tot brandwonden of een elektri-
sche schok, waarbij ernstig letsel kan
ontstaan.
■Reinigen van het interieur (met name
het dashboard)
Gebruik geen autowas of lakcleaner. Het
dashboard kan in de voorruit worden
weerkaatst; hierdoor kan het gezichtsveld
van de bestuurder worden belemmerd wat
een ernstig ongeval tot gevolg kan heb-
ben.
OPMERKING
■Reinigingsmiddelen
●Gebruik de volgende reinigingsmidde-
len niet, omdat ze verkleuring van het
interieur of strepen en beschadigingen
van gelakte oppervlakken kunnen ver-
oorzaken:
• Behalve de stoelen: Organische reini- gingsmiddelen zoals wasbenzine en ter-
pentine, alkalische of zuurhoudende
middelen, textielverf en bleekmiddel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasbenzine en
alcohol
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 463 Wednesday, July 29, 2020 9:01 AM
