2021 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

4325-1. Gebruik van de airconditioning en de achterruitverwarming
Dit systeem wordt gebruikt om ijsvor-
ming op de voorruit en de ruitenwissers
te voorkomen.
Gebruik deze toets om het systeem in
en uit te schakelen.
Het controlelampje gaat branden als het sys-
teem is ingeschakeld.
Auto's met voorruitverwarming: De voorruit-
verwarming wordt na een tijdje automatisch
uitgeschakeld.
Auto's met voorruitontwaseming:
 De ontwaseming van de verwarmde
voorruit wordt na 4 minuten automa-
tisch uitgeschakeld.
 De ontwaseming van de verwarmde
voorruit werkt niet als de buitentem-
peratuur 5°C of hoger is.
Schakelaar voorruitverwarming
Schakelaar voorruitontwaseming Deze functie regelt automatisch de
luchtcirculatie van de airconditioning,
zodat prioriteit wordt gegeven aan de
voorstoelen. Wanneer de voorpassa-
giersstoel niet bezet is, stroomt er
mogelijk alleen lucht naar de bestuur-
dersstoel. Onnodig gebruik van de air-
conditioning wordt onderdrukt, wat
zorgt voor een lager brandstofverbruik.
De geconcentreerde luchtcirculatiemo-
dus voor de voorstoel werkt in de vol-
gende situaties:

Er worden geen passagiers gesigna-
leerd op de achterstoelen
 De voorruitverwarming is niet in wer-
king
Wanneer de modus in werking is,
brandt .
Voorruitverwarming
(indien aanwezig)/
voorruitontwaseming
(indien aanwezig)
A
B
WAARSCHUWING
■Voorkomen van brandwonden
●Auto's met voorruitverwarming: Raak
het onderste deel van de voorruit en de
gedeeltes bij de voorstijlen niet aan
wanneer de voorruitverwarming is inge-
schakeld.
●Auto's met voorruitontwaseming: Raak
de voorruit (met name het onderste
deel) niet aan, omdat het oppervlak heet
kan worden wanneer de voorruitontwas-
eming is ingeschakeld.
Geconcentreerde
luchtcirculatiemodus voorstoel
(S-FLOW-modus)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 432 Wednesday, July 29, 2020 9:01 AM

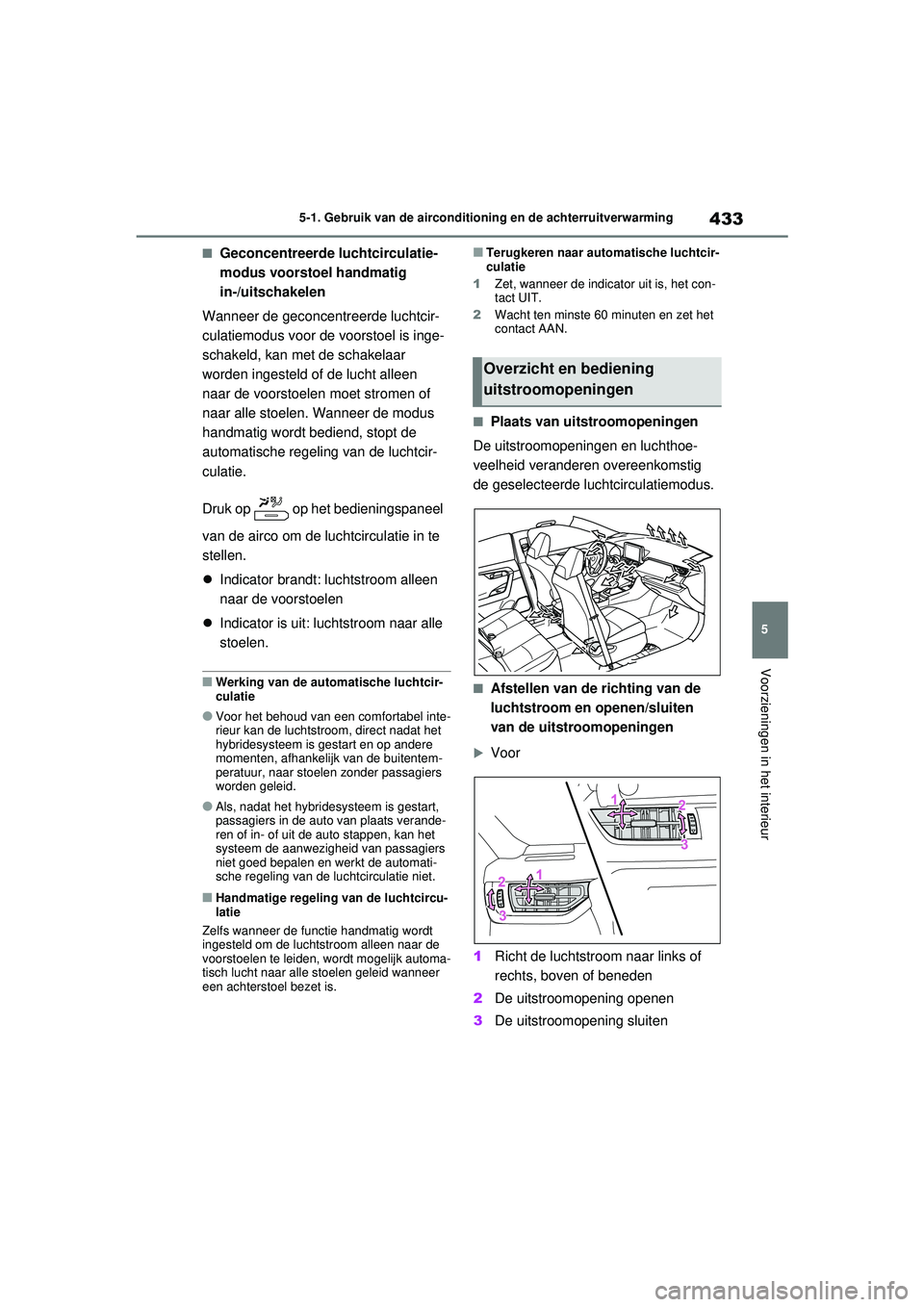

433
5
5-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
■Geconcentreerde luchtcirculatie-
modus voorstoel handmatig
in-/uitschakelen
Wanneer de geconcentreerde luchtcir-
culatiemodus voor de voorstoel is inge-
schakeld, kan met de schakelaar
worden ingesteld of de lucht alleen
naar de voorstoelen moet stromen of
naar alle stoelen. Wanneer de modus
handmatig wordt bediend, stopt de
automatische regeling van de luchtcir-
culatie.
Druk op op het bedieningspaneel
van de airco om de luchtcirculatie in te
stellen.
 Indicator brandt: luchtstroom alleen
naar de voorstoelen
 Indicator is uit: luchtstroom naar alle
stoelen.
■Werking van de automatische luchtcir-
culatie
●Voor het behoud van een comfortabel inte-
rieur kan de luchtstroom, direct nadat het
hybridesysteem is gestart en op andere
momenten, afhankelijk van de buitentem-
peratuur, naar stoelen zonder passagiers
worden geleid.
●Als, nadat het hybridesysteem is gestart,
passagiers in de auto van plaats verande-
ren of in- of uit de auto stappen, kan het
systeem de aanwezigheid van passagiers
niet goed bepalen en werkt de automati-
sche regeling van de luchtcirculatie niet.
■Handmatige regeling van de luchtcircu-
latie
Zelfs wanneer de functie handmatig wordt
ingesteld om de luchtstroom alleen naar de
voorstoelen te leiden, wordt mogelijk automa-
tisch lucht naar alle stoelen geleid wanneer
een achterstoel bezet is.
■Terugkeren naar automatische luchtcir-
culatie
1 Zet, wanneer de indicator uit is, het con-
tact UIT.
2 Wacht ten minste 60 minuten en zet het
contact AAN.
■Plaats van uitstroomopeningen
De uitstroomopeningen en luchthoe-
veelheid veranderen overeenkomstig
de geselecteerde luchtcirculatiemodus.
■Afstellen van de richting van de
luchtstroom en openen/sluiten
van de uitstroomopeningen
Voor
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 De uitstroomopening openen
3 De uitstroomopening sluiten
Overzicht en bediening
uitstroomopeningen
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 433 Wednesday, July 29, 2020 9:01 AM

4345-1. Gebruik van de airconditioning en de achterruitverwarming

Achter
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 De uitstroomopening openen
3 De uitstroomopening sluiten
*: Indien aanwezig
WAARSCHUWING
■Voorkomen dat de werking van de
voorruitontwaseming wordt gehin-
derd
Plaats geen voorwerpen op het dashboard
die de uitstroomopeningen kunnen bedek-
ken. Anders raakt de luchtstroom mogelijk
geblokkeerd, waardoor de voorruitverwar-
ming de voorruit niet kan ontwasemen.
Stuurwielverwarming*/
stoelverwarming*/
stoelventilatoren*
 Stuurwielverwarming
Verwarmt het stuurwiel
 Stoelverwarming
Verwarmt de stoelbekleding
 Stoelventilatoren
Zorgen voor een goede ventilatie
door lucht door de stoelbekleding te
blazen
WAARSCHUWING
■Voorkomen van lichte brandwonden
Wees voorzichtig wanneer iemand uit
onderstaande categorieën in contact komt
met het stuurwiel of de stoelen wanneer
de stuurwiel- of stoelverwarming is inge-
schakeld:
●Baby's, kleine kinderen, oudere perso-
nen, zieken en gehandicapten
●Personen met een gevoelige huid
●Personen die oververmoeid zijn
●Personen die alcohol hebben gedron-
ken of personen die rustgevende medi-
cijnen (slaapmiddel, middel tegen
verkoudheid, enz.) hebben gebruikt
OPMERKING
■Voorkomen van schade aan de stoel-
verwarming en -ventilatoren
Plaats geen zware voorwerpen met een
ongelijkmatig oppervlak op de stoel en leg
geen scherpe voorwerpen (naalden,
punaises, enz.) op de stoel.
■Voorkomen van ontlading van de
12V-accu
Gebruik de functies niet wanneer het
hybridesysteem niet is ingeschakeld.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 434 Wednesday, July 29, 2020 9:01 AM

435
5
5-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
Schakelt de stuurwielverwarming in/uit
Wanneer de stuurwielverwarming in werking
is, gaat het controlelampje branden.
■Werkingsvoorwaarden
Het contact AAN staat.

Voor
Schakelt de stoelverwarming in/uit
1 Hoge temperatuur
2 Lage temperatuur
Wanneer de stoelverwarming is inge-
schakeld, brandt het controlelampje op
de stoelverwarmingsschakelaar.
Zet de schakelaar in de neutrale stand
wanneer de stoelverwarming niet wordt
gebruikt. Het controlelampje dooft.
Achter
Schakelt de stoelverwarming in/uit
Wanneer de stoelverwarming wordt
ingeschakeld, gaat het controlelampje
branden.
■Werkingsvoorwaarden
Het contact AAN staat.
Stuurwielverwarming
Bedienen van de
stoelverwarmingWAARSCHUWING
■Voorkomen van oorzaken van over-
verhitting en lichte brandwonden
Neem de volgende voorzorgsmaatregelen
in acht bij het gebruik van de stoelverwar-
ming:
●Bedek de stoel niet met een kleed of
kussen als de stoelverwarming in
gebruik is.
●Gebruik de stoelverwarming niet langer
dan noodzakelijk is.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 435 Wednesday, July 29, 2020 9:01 AM

4365-1. Gebruik van de airconditioning en de achterruitverwarming
Schakelt de stoelverwarming en -venti-
latoren in/uit
Elke keer dat de schakelaar wordt ingedrukt,
wijzigt de werking als volgt.
Hoog (3 segmenten branden)  Midden (2
segmenten branden)  Laag (1 segment
brandt)  Uit
1Schakelt de stoelverwarming in
De niveau-indicatoren (geel) gaan tij-
dens de werking branden.
2Schakelt de stoelventilator in
De niveau-indicatoren (groen) gaan tij-
dens de werking branden.
■Werkingsvoorwaarden
Het contact AAN staat.
■Aan airconditioning gekoppelde regel-
modus
Wanneer het toerental van de stoelventilator
hoog is, wordt het toerental hoger overeen-
komstig de aanjagersnel heid van de aircondi-
tioning.
Bedienen van de
stoelverwarming en
-ventilatoren
A
A
WAARSCHUWING
■Voorkomen van oorzaken van over-
verhitting en lichte brandwonden
Neem de volgende voorzorgsmaatregelen
in acht bij het gebruik van de stoelverwar-
ming:
●Bedek de stoel niet met een kleed of
kussen als de stoelverwarming in
gebruik is.
●Gebruik de stoelverwarming niet langer
dan noodzakelijk is.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 436 Wednesday, July 29, 2020 9:01 AM

437
5
5-2. Gebruik van de interieurverlichting
Voorzieningen in het interieur
5-2.Gebruik van de interieurverlichting
Interieurverlichting achter (
Blz. 438)
Interieurverlichting/leeslampjes voor ( Blz. 438, 438)
Verlichting open opbergvak (indien aanwezig)
*
Voetenruimteverlichting (indien aanwezig)*
Verlichting bekerhouders voor (indien aanwezig)*
*: Deze verlichting gaat branden als een portier wordt ontgrendeld. Wanneer de selectiehendel in een andere stand dan P wordt gezet, neemt de lichtsterkte
van deze verlichting af.
Overzicht interieurverlichting
Plaats van de interieurverlichting
A
B
C
D
E
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 437 Wednesday, July 29, 2020 9:01 AM

4385-2. Gebruik van de interieurverlichting
■Interieurverlichting voor
Schakelt de verlichting in/uit
Zet de schakelaar in de stand DOOR
(gekoppeld aan portier).
Wanneer een portier wordt geopend terwijl
de stand DOOR is ingeschakeld, gaan de
lampjes branden.
1 Schakelt de stand DOOR in
2 Schakelt de verlichting uit
■Interieurverlichting achter
1 Schakelt de verlichting uit
2 Schakelt de stand DOOR in
Wanneer een portier wordt geopend terwijl
de stand DOOR is ingeschakeld, gaat de
verlichting branden.
3Schakelt de verlichting in
Schakelt de verlichting in/uit
■Instapverlichting
De verlichting wordt automatisch in- en uitge-
schakeld, afhankelijk van de stand van het
contact, de aanwezighei d van de elektroni-
sche sleutel, het vergrendeld/ontgrendeld zijn
van de portieren en het geopend/gesloten
zijn van de portieren.
■Voorkomen dat de 12V-accu te ver ont-
laden raakt
Als de interieurverlichting blijft branden nadat
het contact UIT is gezet, gaat de verlichting
na 20 minuten automatisch uit.
Bedienen van de
interieurverlichting
Bedienen van de leeslampjes
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 438 Wednesday, July 29, 2020 9:01 AM

439
5
5-2. Gebruik van de interieurverlichting
Voorzieningen in het interieur
■In de volgende situatie gaat de inte-
rieurverlichting automatisch branden
Als een van de airbags wordt geactiveerd of
bij een harde aanrijding van achteren wordt
de interieurverlichting automatisch ingescha-
keld.
De interieurverlichting wordt na ongeveer 20
minuten automatisch uitgeschakeld.
De interieurverlichting kan handmatig worden
uitgeschakeld. Om verdere aanrijdingen te
voorkomen verdient het echter aanbeveling
de verlichting te laten branden totdat de vei-
ligheid gegarandeerd is.
(De interieurverlichting worden mogelijk niet
automatisch ingeschakeld, afhankelijk van de
kracht en de omstandigheden van de aanrij-
ding.)
■Persoonlijke voorkeursinstellingen
De instellingen (bijv. de ti jd die verstrijkt voor-
dat de verlichting uit gaat) kunnen worden
gewijzigd. (Systemen met mogelijkheden
voor persoonlijke
voorkeursinstellingen: Blz. 604)
OPMERKING
■Voorkomen van ontlading van de
12V-accu
Laat de verlichting niet langer ingescha-
keld dan noodzakelijk is als het hybride-
systeem niet is ingeschakeld.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 439 Wednesday, July 29, 2020 9:01 AM
