5287-2. Stappen die genomen moeten worden in noodgevallen
Het volgende kan duiden op een pro-
bleem in de transmissie. Neem vóór het
slepen contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige of een
professioneel bergingsbedrijf.
De waarschuwingsmelding voor het
hybridesysteem wo rdt weergegeven
op het multi-informatiedisplay en de
auto komt niet in beweging.
 De auto maakt een abnormaal
geluid.
Aan de voorzijde (2WD-uitvoerin-
gen)
Deactiveer de parkeerrem.
Schakel de automatische modus uit.
(Blz. 302)
WAARSCHUWING
■Tijdens het slepen
●Wanneer u bij het slepen kabels of ket-
tingen gebruikt, vermijd dan plotseling
optrekken, enz. waardoor er extreme
krachten op het sleepoog en de sleep-
kabel of -ketting worden uitgeoefend.
Het sleepoog en de kabel of ketting kun-
nen beschadigd raken en afgebroken
stukken kunnen personen raken en ern-
stige schade veroorzaken.
●Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuur-
wiel wordt vergrendeld en niet kan wor-
den bediend.
■Plaatsen van de sleepogen op de
auto
Controleer of de sleepogen goed vastzit-
ten. Als dat niet het geval is, dan kunnen
de sleepogen bij het slepen losraken.
OPMERKING
■Voorkomen van beschadigingen aan
de auto bij het slepen met een lepel-
wagen
●Sleep de auto nooit aan de achterzijde
als het contact UIT staat. Het stuurslot
is niet sterk genoeg om de voorwielen in
de rechtuitstand te houden.
●Let erop dat de andere zijde van de auto
dan die op de lepel staat voldoende
bodemvrijheid heeft. Als er onvoldoende
speling aanwezig is, kan de auto tijdens
het slepen beschadigd raken.
■Voorkomen van beschadigingen aan
de auto bij het slepen met een takel-
wagen
Sleep de auto niet met een takelwagen,
noch aan de voorzijde, noch aan de ach-
terzijde.
■Voorkomen van beschadigingen aan
de auto tijdens slepen in een noodge-
val
Maak de kabel of de ketting niet vast aan
onderdelen van de wielophanging.
Omstandigheden waaronder u
vóór het slepen contact dient
op te nemen met de dealer
Slepen met een lepelwagen
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 528 Wednesday, July 29, 2020 9:01 AM

529
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Aan de voorzijde (AWD-uitvoerin-
gen)
Gebruik een dolly onder de achterwie-
len.
Aan de achterzijde
Gebruik een dolly onder de voorwielen.
Gebruik bij vervoer van de auto op een
autoambulance bandengordels. Raad-
pleeg de handleiding van de autoambu-
lance om de wielen op de juiste wijze
met de gordels vast te zetten.
Activeer de parkeerrem en zet het con-
tact UIT om tijdens het vervoer bewe-
ging van de auto zo veel mogelijk te
voorkomen.
OPMERKING
■Slepen met een takelwagen
Sleep de auto niet met een takelwagen,
om beschadiging van de carrosserie te
voorkomen.
 2WD-uitvoeringen
 AWD-uitvoeringen
Vervoeren op een
autoambulance
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 529 Wednesday, July 29, 2020 9:01 AM

5307-2. Stappen die genomen moeten worden in noodgevallen
Als er geen autoambulance beschik-
baar is, mag de auto in geval van nood
tijdelijk worden gesleept door gebruik te
maken van sleepkabels of -kettingen
die u aan de sleepogen vastmaakt. Uw
auto mag op deze manier alleen op een
verharde weg en met lage snelheid
(lager dan 30 km/h) over een korte
afstand worden gesleept.
Er moet een bestuurder in de auto zit-
ten om te sturen en te remmen. Ook
dienen de wielen, de assen, de aan-
drijflijn, de stuurinrichting en de rem-
men in een goede conditie te zijn.
Uw auto moet zijn voorzien van het
sleepoog om door een andere auto te
kunnen worden gesleept. Plaats het
sleepoog aan de hand van de onder-
staande procedure.
1Verwijder de wielmoersleutel en het
sleepoog. ( Blz. 549, 559)
2 Neem het afdekkapje van het
sleepoog met een sleufkopschroe-
vendraaier los ( ) en verwijder
vervolgens het afdekkapje ( ).
Plaats om de carrosserie te beschermen
een doek tussen de schroevendraaier en de
carrosserie, zoals aangegeven in de afbeel-
ding.
3Plaats het sleepoog in de opening
en draai het zo ver mogelijk met de
hand vast.
4 Draai het sleepoog stevig vast met
behulp van een wielmoersleutel of
een stevige metalen stang.
5 Maak de kabel of de ketting goed
vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Slepen in een noodgeval
Procedure bij slepen in een
noodgeval
A
B
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 530 Wednesday, July 29, 2020 9:01 AM

531
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
6
Stap in de weg te slepen auto en
start het hybridesysteem.
Schakel de Parking Support Brake-functie
uit (indien aanwezig): Blz. 391
Als het hybridesysteem niet start, zet dan
het contact AAN.
7 Zet de selectiehendel in stand N en
deactiveer de parkeerrem.
Schakel de automatische modus uit.
( Blz. 302)
Als de selectiehendel niet in een andere
stand kan worden gezet:  Blz. 298
■Tijdens het slepen
Als het hybridesysteem niet in werking is,
werken de rem- en stuurbekrachtiging niet.
Hierdoor zullen het remmen en sturen veel
zwaarder gaan dan normaal.
■Wielmoersleutel
Auto's met wielmoersleutel: De wielmoersleu-
tel bevindt zich in de opbergruimte onder de
afdekplaat (auto's zonder reservewiel) of de
gereedschapstas (auto's met reservewiel).
(  Blz. 549, 559) Lekkage onder de auto
(Na gebruik van de airconditioning is
waterlekkage normaal.)
 Banden die er te zacht uit zien of die
ongelijkmatig versleten zijn
 De naald van de koelvloeistoftempe-
ratuurmeter staat voortdurend hoger
dan normaal.
 Abnormale uitlaatgeluiden
 Overmatig piepende banden bij het
nemen van een bocht
 Vreemde geluiden die gerelateerd
zijn aan de wielophanging
 Pingelende of andere abnormale
geluiden van het hybridesysteem
Als u denkt dat er iets mis
is
Als u een van de volgende ver-
schijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of
gerepareerd. Neem zo snel moge-
lijk contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Zichtbare symptomen
Hoorbare symptomen
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 531 Wednesday, July 29, 2020 9:01 AM

5327-2. Stappen die genomen moeten worden in noodgevallen

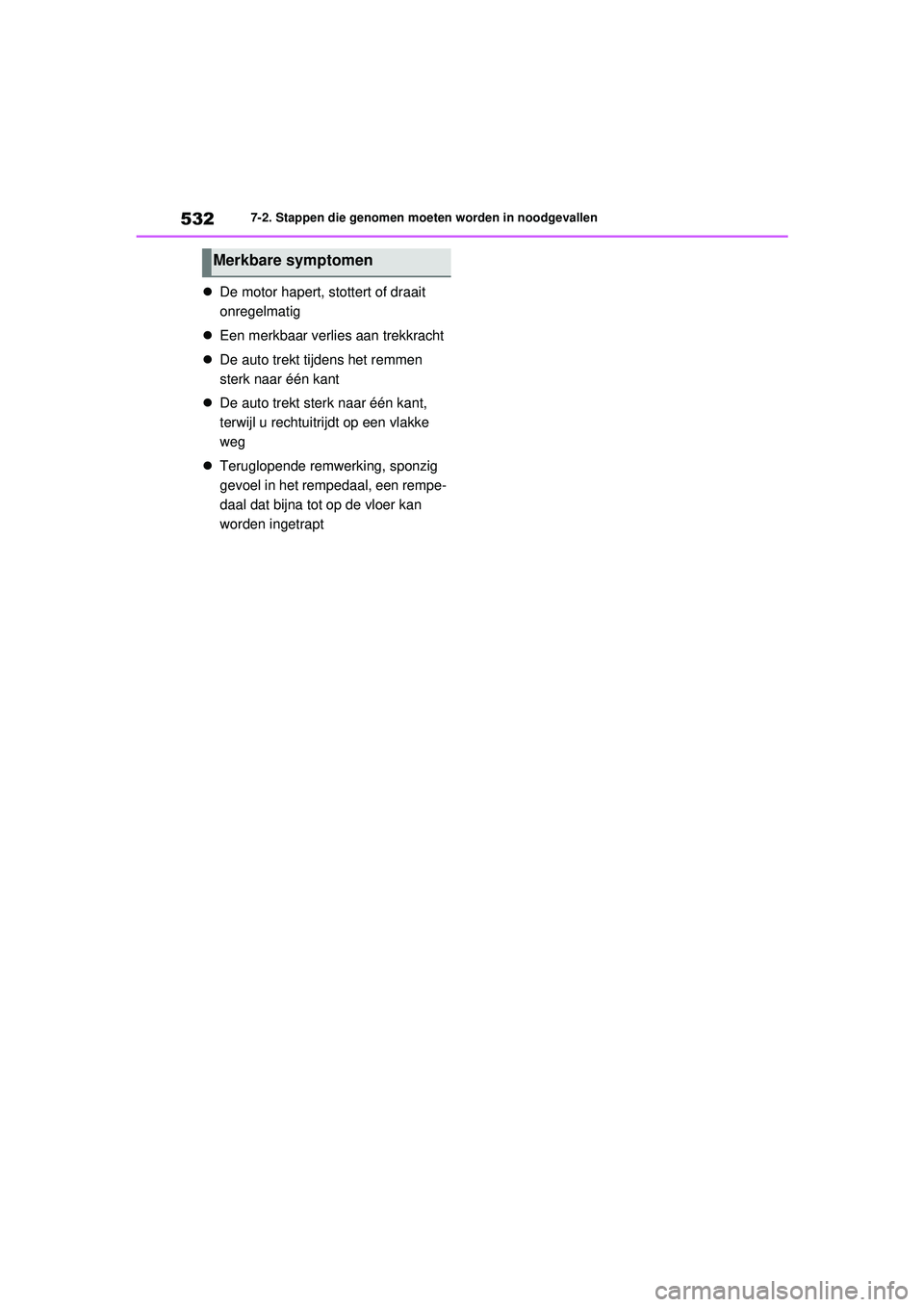

De motor hapert, stottert of draait
onregelmatig
 Een merkbaar verlies aan trekkracht
 De auto trekt tijdens het remmen
sterk naar één kant
 De auto trekt sterk naar één kant,
terwijl u rechtuitrijdt op een vlakke
weg
 Teruglopende remwerking, sponzig
gevoel in het rempedaal, een rempe-
daal dat bijna tot op de vloer kan
worden ingetrapt
Merkbare symptomen
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 532 Wednesday, July 29, 2020 9:01 AM

533
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

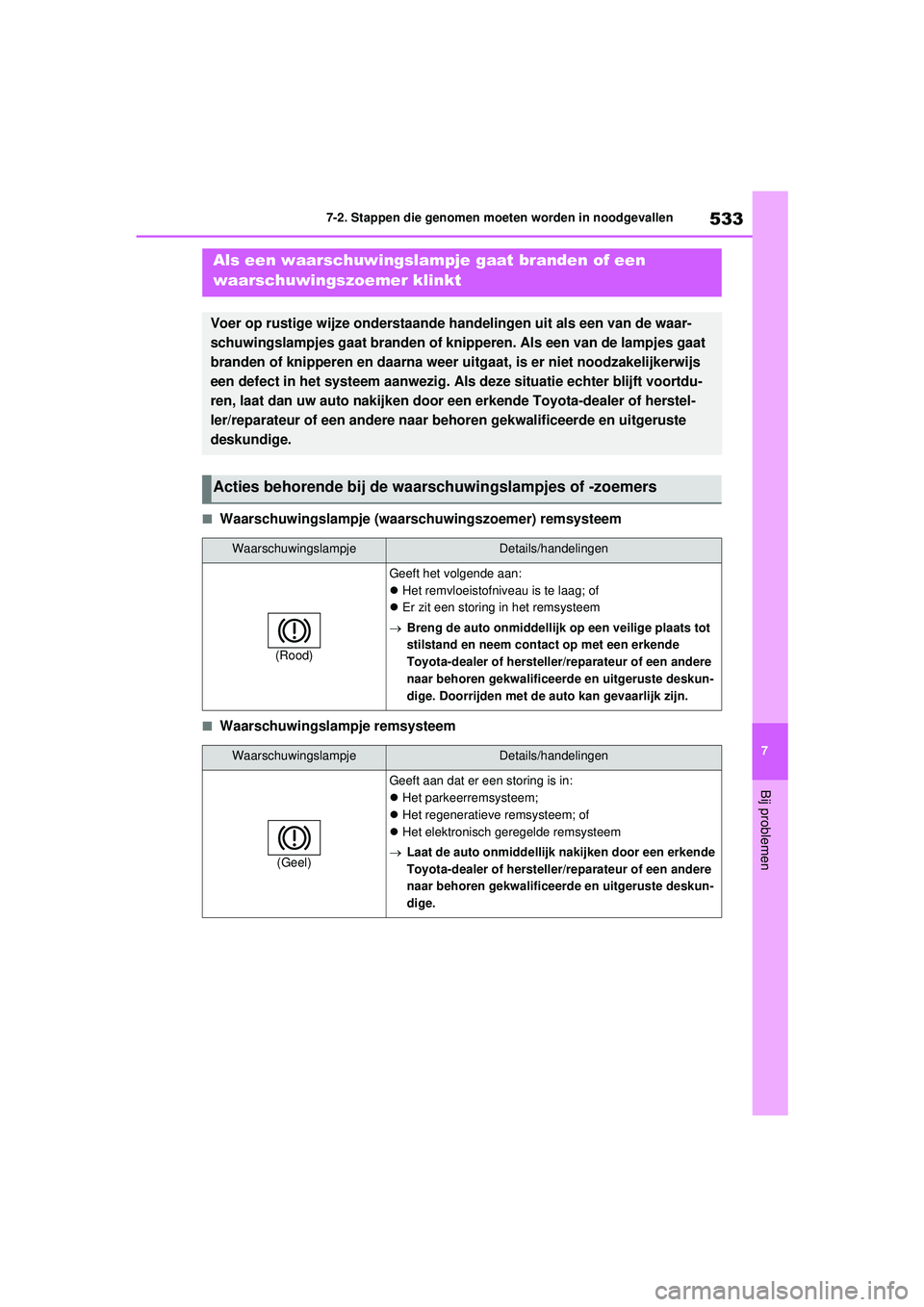

■Waarschuwingslampje (waarschuwingszoemer) remsysteem
■Waarschuwingslampje remsysteem
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van de waar-
schuwingslampjes gaat branden of knipperen. Als een van de lampjes gaat
branden of knipperen en daarna weer uitgaat, is er niet noodzakelijkerwijs
een defect in het systeem aanwezig. Als deze situatie echter blijft voortdu-
ren, laat dan uw auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Acties behorende bij de waarschuwingslampjes of -zoemers
WaarschuwingslampjeDetails/handelingen
(Rood)
Geeft het volgende aan:

Het remvloeistofniveau is te laag; of
 Er zit een storing in het remsysteem
 Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige. Doorrijden met de auto kan gevaarlijk zijn.
WaarschuwingslampjeDetails/handelingen
(Geel)
Geeft aan dat er een storing is in:
Het parkeerremsysteem;
 Het regeneratieve remsysteem; of
 Het elektronisch geregelde remsysteem
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 533 Wednesday, July 29, 2020 9:01 AM

5347-2. Stappen die genomen moeten worden in noodgevallen

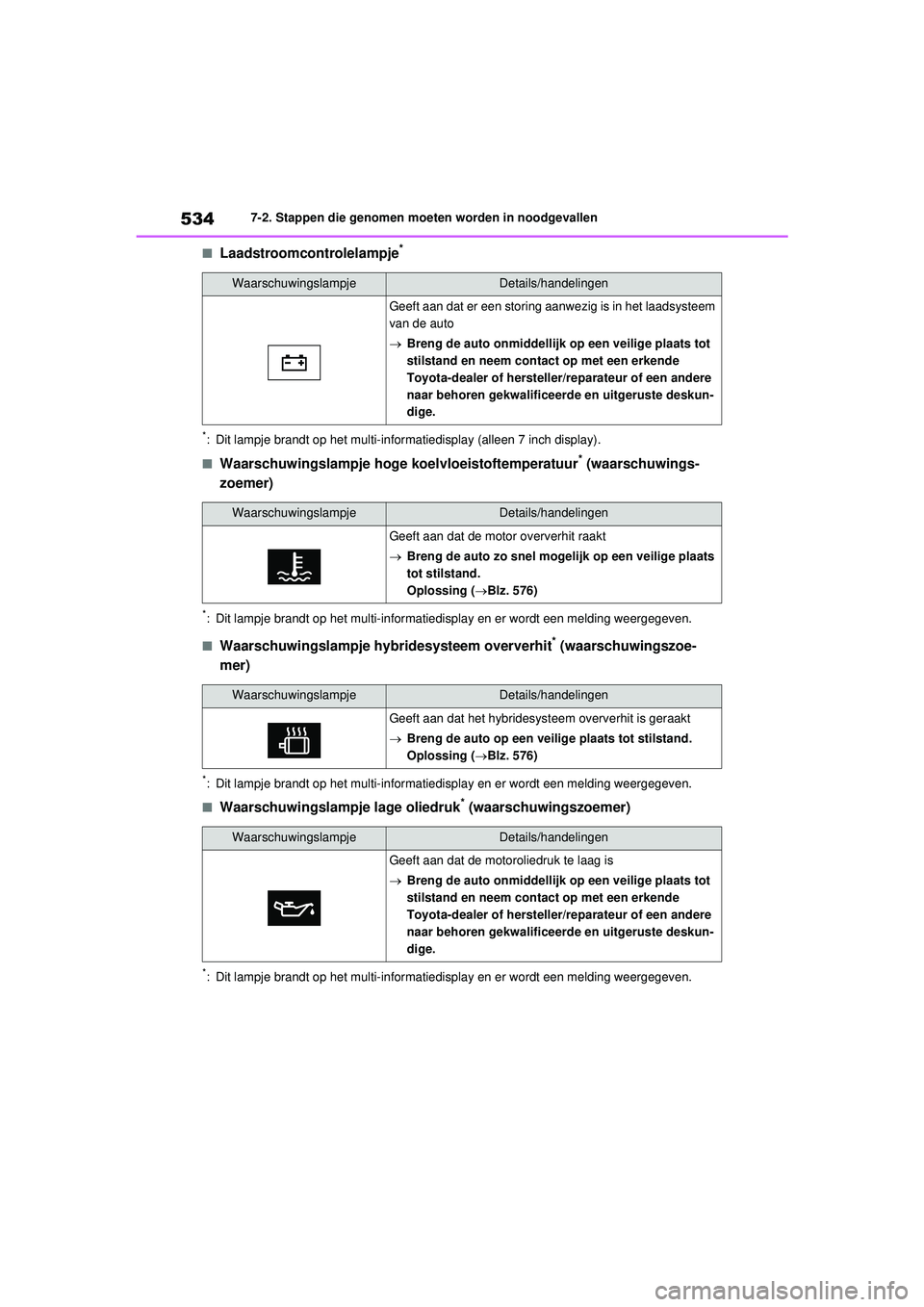

■Laadstroomcontrolelampje*
*: Dit lampje brandt op het multi-informatiedisplay (alleen 7 inch display).
■Waarschuwingslampje hoge koelvloeistoftemperatuur* (waarschuwings-
zoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
■Waarschuwingslampje hybridesysteem oververhit* (waarschuwingszoe-
mer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
■Waarschuwingslampje lage oliedruk* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing aanwezig is in het laadsysteem
van de auto
 Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat de motor oververhit raakt
Breng de auto zo snel mogelijk op een veilige plaats
tot stilstand.
Oplossing ( Blz. 576)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat het hybridesysteem oververhit is geraakt
 Breng de auto op een veilige plaats tot stilstand.
Oplossing ( Blz. 576)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat de motoroliedruk te laag is
 Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 534 Wednesday, July 29, 2020 9:01 AM

535
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Motorcontrolelampje*
*: Dit lampje brandt op het multi-informatiedisplay (alleen 7 inch display).
■Waarschuwingslampje SRS
■Waarschuwingslampje ABS
■Waarschuwingslampje elektrische stuurbekrachtiging* (waarschuwings-
zoemer)
*: Dit lampje brandt op het multi-informatiedisplay (alleen 7 inch display).
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
 Het hybridesysteem;
 Het elektronische motorregelsysteem;
 De elektronische smoorklepregeling; of
 Het emissieregelsysteem (indien aanwezig)
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het SRS-airbagsysteem; of
 Het gordelspannersysteem
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het ABS; of
 Het Brake Assist-systeem
 Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
WaarschuwingslampjeDetails/handelingen
(Rood/geel)
Geeft aan dat er een storing is in de elektrische stuurbe-
krachtiging (EPS)
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 535 Wednesday, July 29, 2020 9:01 AM
