2021 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

5447-2. Stappen die genomen moeten worden in noodgevallen
■Als er een melding wordt weergegeven
dat u naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige moet gaan
Het systeem of onderdeel dat op het multi-
informatiedisplay wordt weergegeven, is
defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Als de onderstaande berichten worden
weergegeven, volg dan de desbetreffende
instructies.
• “Engine Coolant Temp High” (hoge koel- vloeistoftemperatuur) ( Blz. 576)
• “Exhaust Filter Full” (uitlaatgasfiltersys- teem vol) ( Blz. 410)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Breng de auto onmiddellijk op
een veilige plaats tot stilstand en neem
contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Doorrijden met de auto kan
gevaarlijk zijn.
• “Hybrid System Malfunction” (storing hybri- desysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (sys- teemstoring batterijpakket)
• “Accelerator System Malfunction” (sys- teemstoring gaspedaal)
• “Hybrid System Stopped” (Hybridesysteem uitgeschakeld)
• “Engine Stopped” (verbrandingsmotor uit- geschakeld)
• “Smart Entry & Start System Malfunction” (storing Smart entry-systeem met start-
knop)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Laat onmiddellijk de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• “Oil Pressure Low” (lage oliedruk)
• “Braking Power Low” (lage remkracht)
●Als “Maintenance Required for Traction
Battery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor koelon-
derdelen tractiebatterij, raadpleeg handlei-
ding) wordt weergegeven, zit de filter
mogelijk verstopt, is de ventilatieopening
mogelijk geblokkeerd of zit er mogelijk een
gat in het kanaal. Voer daarom de onder-
staande correctieprocedure uit.
• Als de ventilatieopening of het filter van het batterijpakket (tractieba tterij) vuil is, voer
dan de procedures op Blz. 499 uit om ze
schoon te maken.
• Als de waarschuwingsmelding wordt weer- gegeven wanneer de ventilatieopening en
het filter van het batterijpakket (tractiebat-
terij) niet vuil zijn, laat de auto dan nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als “Hybrid system overheated. Redu-
ced output power.” (Hybridesysteem
oververhit. Gereduceerd uitgangsver-
mogen) wordt weergegeven
De melding wordt mogelijk weergegeven tij-
dens het rijden onder zware omstandighe-
den. (Bijvoorbeeld wanneer u (achteruit) een
lange steile helling op rijdt.)
Oplossing: Blz. 576
■Als “Traction Battery Needs to be Pro-
tected Refrain from the Use of N Posi-
tion” (Tractiebatterij moet worden
beschermd. Vermijd het gebruik van
stand N.) wordt weergegeven
Deze melding kan worden weergegeven als
de selectiehendel in stand N staat.
Het batterijpakket (tractiebatterij) kan niet
worden geladen als de selectiehendel in
stand N staat. Zet de selectiehendel daarom
in stand P als de auto stilstaat.
■Als “Traction Battery Needs to be Pro-
tected Shift into P to Restart” (Tractie-
batterij moet worden beschermd. Zet
selectiehendel in stand P om opnieuw
te starten.) wordt weergegeven
Deze melding wordt weergegeven wanneer
het batterijpakket (tractiebatterij) bijna leeg is,
doordat de selectiehendel een bepaalde peri-
ode in stand N heeft stilgestaan.
Zet bij het bedienen van de auto de selectie-
hendel in stand P en herstart het hybridesys-
teem.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 544 Wednesday, July 29, 2020 9:01 AM

545
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Als “Shift to P when Parked” (zet bij het
parkeren de selectiehendel in stand P)
wordt weergegeven
De melding wordt weergegeven wanneer het
bestuurdersportier wordt geopend terwijl het
contact niet UIT is gezet en de selectiehendel
in een andere stand dan P stond.
Zet de selectiehendel in stand P.
■Als “Shift is in N Release Accelerator
Before Shifting” (Selectiehendel staat in
stand N. Laat vóór het schakelen het
gaspedaal los) wordt weergegeven
De melding wordt weergegeven wanneer het
gaspedaal wordt ingetrapt en de selectiehen-
del in stand N staat. Laat het gaspedaal los
en zet de selectiehendel in stand D of R.
■Als “Press Brake when Vehicle is Stop-
ped Hybrid System may Overheat”
(Trap rempedaal in wanneer auto stil-
staat. Hybridesysteem is mogelijk over-
verhit) wordt weergegeven
De melding wordt weergegeven wanneer het
gaspedaal wordt ingetrapt om de auto op een
helling omhoog te laten stilstaan, enz.
Als deze situatie blijft voortduren, kan het
hybridesysteem oververhit raken.
Laat het gaspedaal los en trap het rempedaal
in.
■Als “Auto Power OFF to Conserve Bat-
tery” (Auto power off-functie ingescha-
keld om batterijpakket te sparen) wordt
weergegeven
Het contact is UIT gezet door de automati-
sche power off-functie.
Bedien de volgende keer dat u het hybride-
systeem start het hybridesysteem gedurende
ongeveer 5 minuten om de 12V-accu op te
laden.
■Als “Engine Oil Level Low Add or
Replace” (Motoroliepeil laag. Bijvullen
of verversen) wordt weergegeven
Het motoroliepeil is mogelijk te laag. Contro-
leer het oliepeil en vul indien nodig olie bij.
Deze waarschuwingsmelding verschijnt
mogelijk wanneer de auto op een helling stil-
staat. Plaats de auto op een horizontale
ondergrond en controleer of de melding ver-
dwijnt.
■Als er een melding wordt weergegeven
dat er een storing in de camera voor
aanwezig is (indien aanwezig)
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
(  Blz. 329, 533)
●PCS (Pre-Crash Safety-systeem)*
●LTA (Lane Tracing Assist)*
●Automatic High Beam*
●RSA (Road Sign Assist)*
●Dynamic Radar Cruise Control met volle-
dig snelheidsbereik*
*
: Indien aanwezig
■Als “Radar Cruise Control Unavailable
See Owner's Manual” (Dynamic Radar
Cruise Control-systeem niet beschik-
baar. Zie handleiding) (indien aanwezig)
wordt weergegeven
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik (i ndien aanwezig) wordt
tijdelijk uitgeschakeld of tot het in de melding
aangegeven probleem is opgelost. (Oorza-
ken en oplossingen: Blz. 329)
■Als “Radar Cruise Control Unavailable”
(Dynamic Radar Cruise Control-sys-
teem niet beschikbaar) wordt weergege-
ven (indien aanwezig)
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik (indi en aanwezig) kan tij-
delijk niet worden gebruikt. Gebruik het
systeem wanneer dit weer beschikbaar is.
■Waarschuwingszoemer
 Blz. 541
WAARSCHUWING
■Als er een waarschuwingslampje
gaat branden of een waarschuwings-
zoemer klinkt wanneer een waar-
schuwingsmelding wordt
weergegeven op het multi-informatie-
display
 Blz. 542
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 545 Wednesday, July 29, 2020 9:01 AM

5467-2. Stappen die genomen moeten worden in noodgevallen
OPMERKING
■“High Power Consumption Partial
Limit On AC/Heater Operation” (Hoog
energieverbruik. Bediening airco/ver-
warming gedeeltelijk beperkt) wordt
regelmatig weergegeven
Mogelijk is er een storing met betrekking
tot het laadsysteem of de 12V-accu kan
verouderd zijn. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als “Maintenance Required For Trac-
tion Battery At Your Dealer” (Onder-
houd bij dealer vereist voor
tractiebatterij) wordt weergegeven
Het batterijpakket (tractiebatterij) moet
worden nagekeken of vervangen. Laat de
auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
●Wanneer u door blijft rijden zonder het
batterijpakket (tractiebatterij) te laten
nakijken, kan het hybridesysteem niet
worden gestart.
●Raadpleeg onmiddellijk een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als het
hybridesysteem niet gestart kan wor-
den.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 546 Wednesday, July 29, 2020 9:01 AM

547
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P.
 Schakel de inbraaksensor en hel-
lingsensor uit (indien aanwezig)
(Blz. 112)
 Schakel het hybridesysteem uit.
 Schakel de alarmknipperlichten in.
(Blz. 524)
 Auto's met elektrisch bedienbare
achterklep: Schakel de elektrisch
bedienbare achterklep uit.
(Blz. 183)
 Controleer de mate waarin de band
beschadigd is.
Een band mag alleen met de bandenre-
paratieset worden gerepareerd indien
de beschadiging te wijten is aan perfo-
ratie van het loopvlak door een spijker
of schroef.
• Haal de spijker of schroef niet uit de band. Door het verwijderen van de
spijker of de schroef kan het gat gro-
ter worden waardoor de band niet
meer tijdelijk gerepareerd kan wor-
den.
• Rijd de auto naar voren tot het gat, voor zover zichtbaa r, zich boven aan
de band bevindt om lekkage van
bandenreparatievloeistof te voorko-
men.
Als uw auto een lekke
band heeft (auto's zonder
een reservewiel)
Uw auto is niet uitgerust met een
reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt
door een spijker of schroef die
door het loopvlak van de band
steekt, kan tijdelijk worden gere-
pareerd met de bandenreparatie-
set. (De set bestaat uit een fles
met bandenreparatievloeistof. De
bandenreparatievloeistof kan
slechts één keer worden gebruikt
voor de tijdelijke reparatie van één
band, waarbij de spijker of schroef
in het loopvlak moet blijven zit-
ten.) Afhankelijk van de beschadi-
ging van de lekke band kan hij
mogelijk niet gerepareerd worden
met de bandenreparatieset.
(Blz. 548)
Laat na de noodreparatie met de
bandenreparatieset de band repa-
reren of vervangen door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan.
In zo'n geval kan de band bij het gebruik
van een reparatieset exploderen.
Voordat u de band repareert
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 547 Wednesday, July 29, 2020 9:01 AM

5487-2. Stappen die genomen moeten worden in noodgevallen
■Een lekke band die niet kan worden
gerepareerd met de bandenreparatieset
In de volgende gevallen is reparatie van de
band met behulp van de bandenreparatieset
niet mogelijk. Neem contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●De band is beschadigd door rijden met
onvoldoende spanning
●De band loopt leeg door een scheur in of
beschadiging van de flank
●De band is zichtbaar van de velg afgelo-
pen
●Het lek in of de beschadiging van het loop-
vlak is 4 mm of groter
●De velg is beschadigd
●Twee of meer banden zijn lek
●De band is op meerdere plaatsen lek of
beschadigd
●Wanneer de bandenreparatievloeistof over
de uiterste houdbaarheidsdatum is
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 548 Wednesday, July 29, 2020 9:01 AM

549
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Krik (indien aanwezig)*1, 2
Bandenreparatieset
Wielmoersleutel (indien aanwezig)
Krikslinger (indien aanwezig)
Sleepoog
*1: Verwijderen van de krik (
Blz. 560)
*2: Gebruik van de krik ( Blz. 561)

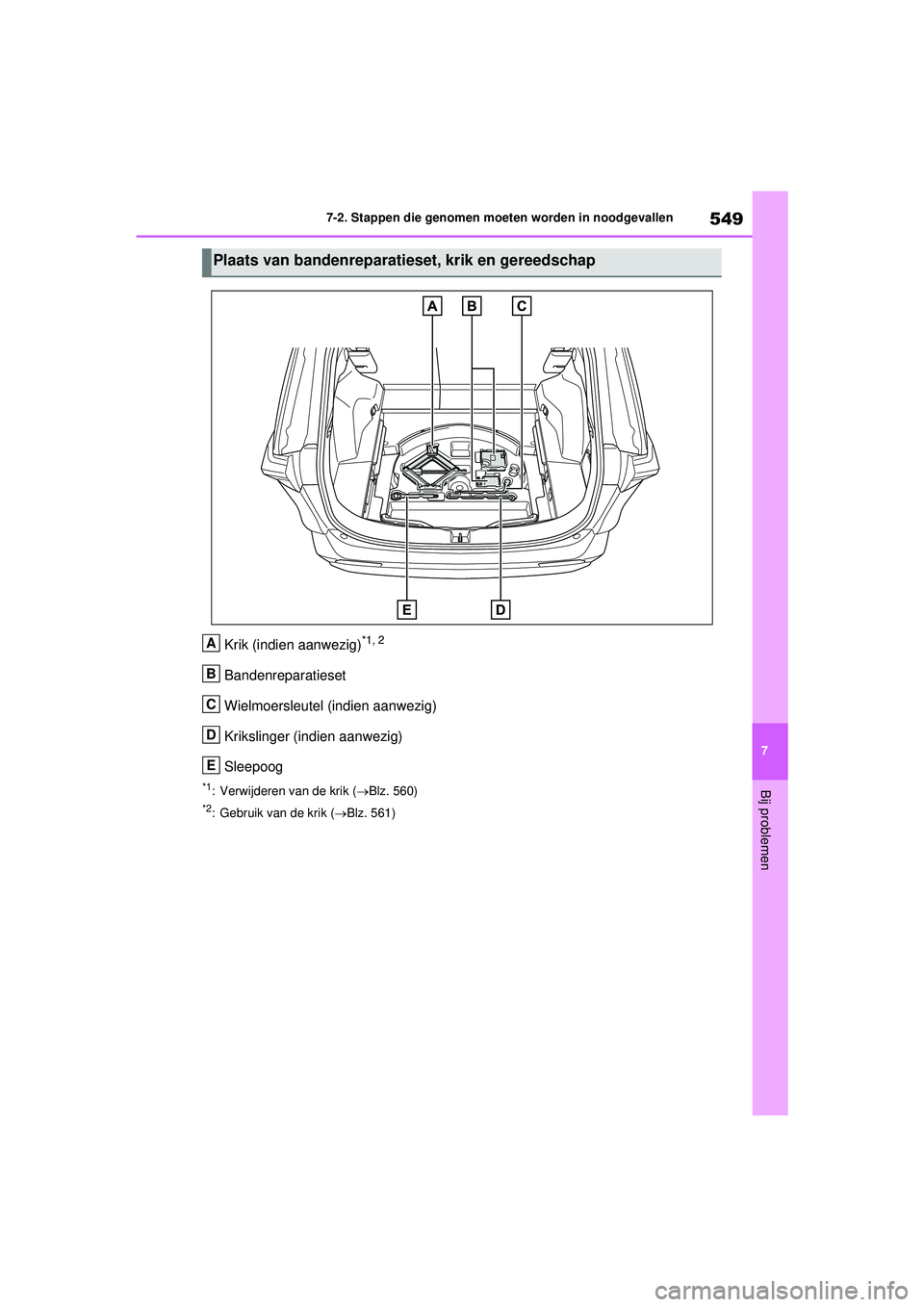

Plaats van bandenreparatieset, krik en gereedschap
A
B
C
D
E
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 549 Wednesday, July 29, 2020 9:01 AM

5507-2. Stappen die genomen moeten worden in noodgevallen
■FlesSticker
■Compressor
Bandenspanningsmeter
Compressorschakelaar
Voedingsstekker
Slang
Ontluchtingsdopje
■Aanwijzing voor het controleren van de
bandenreparatieset
Controleer regelmatig de uiterste houdbaar-
heidsdatum van de bandenreparatievloeistof.
De uiterste houdbaarheidsdatum staat ver-
meld op de fles. Gebruik de bandenreparatie-
vloeistof niet wanneer de uiterste
houdbaarheidsdatum is verstreken. Anders
worden reparaties met de bandenreparatie-
set mogelijk niet goed uitgevoerd.
■Bandenreparatieset
●De bandenreparatieset is bedoeld om de
autoband met lucht te vullen.
●De bandenreparatievloeistof is beperkt
houdbaar. De uiterste houdbaarheidsda-
tum staat vermeld op de fles. De banden-
reparatievloeistof dient voor de uiterste
houdbaarheidsdatum te worden vervan-
gen. Neem voor vervanging contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●De vloeistof in de bandenreparatieset kan
slechts eenmalig worden gebruikt om een
enkele band tijdelijk te repareren. Als de
bandenreparatievloeistof in de fles en
andere delen van de set zijn gebruikt en
moeten worden vervangen, neem dan con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●De compressor kan meerdere keren wor-
den gebruikt.
●De bandenreparatievloeistof kan worden
gebruikt bij een buitentemperatuur van -
30°C tot 60°C.
●De bandenreparatieset is exclusief
bestemd voor de originele banden die op
uw auto zijn gemonteerd. Gebruik de set
niet voor banden met een afwijkende maat
of voor andere doeleinden.
●Als de bandenreparatievloeistof op uw kle-
ren komt, kan deze vlekken veroorzaken.
●Eventueel gemorste bandenreparatievloei-
stof moet direct van het wiel of de carros-
serie worden verwijderd. Veeg het
oppervlak onmiddellijk af met een vochtige
doek.
●Tijdens de werking van de reparatieset
wordt veel lawaai geproduceerd. Dit is nor-
maal en duidt niet op een storing.
Onderdelen van de
bandenreparatieset
A
A
B
C
D
E
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 550 Wednesday, July 29, 2020 9:01 AM

551
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
●Niet gebruiken om de bandenspanning te
controleren of op de voorgeschreven
waarde te brengen.
1
Open de afdekplaat. ( Blz. 445).
2 Verwijder de bandenreparatieset.
1 Verwijder de reparatieset uit de
plastic hoes.
Bevestig de bij de fles meegeleverde stic-
kers op de aangegeven plaatsen. (Zie stap
10.)
2Neem de slang en de voedingsstek-
ker uit de onderzijde van de com-
pressor.
WAARSCHUWING
■Rijd niet door als de auto een lekke
band heeft
Rijd niet door met een lekke band. Zelfs
als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan. In
zo'n geval kan de band bij het gebruik van
een reparatieset exploderen.
■Wees voorzichtig tijdens het rijden
●Berg de reparatieset op in de bagage-
ruimte.
Anders kunt u in geval van een ongeval
of plotseling remmen letsel oplopen.
●De reparatieset is speciaal ontworpen
voor uw auto.
Gebruik de set niet voor andere auto's.
Als u dat wel doet, kan dat leiden tot
een ongeval met ernstig letsel tot
gevolg.
●Gebruik de set niet voor banden met
een afwijkende maat of voor andere
doeleinden. Als de banden niet volledig
zijn gerepareerd, kan dit leiden tot een
ongeval met ernstig letsel tot gevolg.
■Voorzorgsmaatregelen bij het
gebruik van de bandenreparatievloei-
stof
●Het inslikken van bandenreparatievloei-
stof is schadelijk voor uw gezondheid.
Drink zo veel mogelijk water en raad-
pleeg direct een huisarts wanneer u
bandenreparatievloeistof hebt ingeslikt.
●Spoel direct met water wanneer ban-
denreparatievloeistof in uw ogen of op
uw huid is terechtgekomen. Raadpleeg
een huisarts als u zich niet lekker blijft
voelen.
Verwijderen van de
bandenreparatieset
Reparatiemethode in
noodgevallen
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 551 Wednesday, July 29, 2020 9:01 AM
