2021 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

4004-5. Gebruik van de ondersteunende systemen
■Zoemer Toyota Parking Assist-sensor
Als, ongeacht of de zoemer van de Toyota
Parking Assist-sensor is ingeschakeld of niet
(  Blz. 384), de Parking Support Brake-func-
tie (voor stilstaande objecten) is ingescha-
keld ( Blz. 392) en de sensoren voor of
achter een object signaleren en de remrege-
ling en de begrenzingsregeling van het hybri-
desysteem worden uitgevoerd, klinkt de
zoemer van het Toyota Parking Assist Sen-
sor-systeem om de geschatte afstand tot het
object aan te geven.
■Omstandigheden waaronder de Parking
Support Brake-functie (voor stilstaande
objecten) mogelijk werkt, zelfs als er
geen kans op een aanrijding is
Onder sommige omstandigheden, zoals de
onderstaande, werkt de Parking Support
Brake-functie (voor stilstaande objecten)
mogelijk zelfs als er geen kans op een aanrij-
ding is.
●Omgeving van de auto
• Wanneer op een smalle weg wordt gere- den
• Wanneer op een grindweg of in een omge- ving met hoog gras wordt gereden
• Wanneer richting een spandoek of vlag, een laaghangende tak of een slagboom
(zoals wordt gebruikt bij spoorwegovergan-
gen, tolpoortjes en parkeerplaatsen) wordt
gereden
• Als er een constructie aan de rand van de weg aanwezig is (zoals bij het rijden in een
smalle tunnel, over een smalle brug of op
een smalle weg)
• Bij fileparkeren • Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdek-
king (rooster) rijdt, zoals gebruikt boven
afvoergoten
• Bij het omhoog of omlaag rijden op een steile helling
• Als een sensor wordt geraakt door een grote hoeveelheid water, zoals bij het rij-
den op een overstroomde weg
• Bij transport op schepen of trucks
• In een wasstraat met een bewegende wasinstallatie
• In een parkeergarage met autolift of par- keerplaatsen met meerdere verdiepingen
• In een ondergrondse parkeergarage
• Bij constructies op de grond (verkeers- drempels, kattenogen, enz.)
• Bij hoogteverschillen
• Bij het rechtuitrijden of een bocht naar rechts
• Bij leidingen voor het smelten van sneeuw
• Bij apparaten voor het detecteren van voertuigen, zoals ve rkeerslichten, appara-
ten voor het signaleren van verkeersop-
stoppingen of apparaten voor het
signaleren van lege parkeerplekken op
parkeerterreinen
• Bij spoorlijnen
• Bij H-vormige stalen balken
• Als er aan beide zijden auto's staan of als er een auto aanwezig is die lijkt op deze
auto
●Weer
• Als een sensor is bedekt met bijvoorbeeld
ijs, sneeuw of vuil (nadat de sensor is
schoongemaakt, zal het systeem weer nor-
maal werken)
• Bij zware regenval of als er veel water op een sensor terechtkomt
• Bij het rijden onder barre weersomstandig- heden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
• Bij sterke wind
●Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd
door claxons, voertuigdetectiesystemen,
motorfietsmotoren, luchtremmen van
vrachtwagens, sonarsystemen van andere
auto's of andere bronnen.
• Als een sticker of een elektronisch onder- deel zoals een kentekenplaat met achter-
grondverlichting (met name
fluorescerende), een mistlamp, een spat-
bordantenne of een draadloze antenne in
de buurt van een van de sensoren is
geplaatst
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 400 Wednesday, July 29, 2020 9:01 AM

401
4
4-5. Gebruik van de ondersteunende systemen
Rijden
●Wijzigingen in de stand van de auto ten
opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
■Situaties waarin de Parking Support
Brake-functie (voor stilstaande objec-
ten) mogelijk niet goed werkt
In bepaalde situaties, zoals de onderstaande,
werkt deze functie mogelijk niet goed.
●Weer
• Wanneer een sensor of de omgeving van een sensor zeer heet of koud is
• Wanneer het stevig waait
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sensor is
schoongemaakt, zal het systeem weer nor-
maal werken)
• Bij zware regenval of als er veel water op een sensor terechtkomt
• Bij het rijden onder barre weersomstandig- heden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
• De sensor is bevroren. (Het ontdooien van de sensor zal het probleem oplossen.)
●Omgeving van de auto
• Wanneer zich tussen de auto en een gesignaleerd obstakel een object bevindt
dat niet kan worden gesignaleerd
• Als een object zoals een auto, motorfiets, fiets of voetganger voor de auto langs
komt of plotseling van opzij opduikt.
• De auto nadert een hoge of gebogen stoeprand.
• De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras.
• Als het object zich te dicht bij de sensor
bevindt.
●Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd
door claxons, voertuigdetectiesystemen,
motorfietsmotoren, luchtremmen van
vrachtwagens, sonarsystemen van andere
auto's of andere bronnen.
• Als een sticker of een elektronisch onder- deel zoals een kentekenplaat met achter-
grondverlichting (met name
fluorescerende), een mistlamp, een spat-
bordantenne of een draadloze antenne in
de buurt van een van de sensoren is
geplaatst
●Veranderingen in de auto
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
• Als er uitrusting di e een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.),
fietsendrager of sneeuwploeg, is geplaatst
• Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge-
schreven is gemonteerd
• Als er verf of een sticker op de sensor is aangebracht
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 401 Wednesday, July 29, 2020 9:01 AM

4024-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
Deze functie treedt in werking in situaties zoals hieronder aangegeven wanneer in
de rijrichting van de auto een auto wordt gesignaleerd.
■Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of te laat
ingetrapt
Parking Support Brake-functie
(voor voertuigen die achterlangs rijden)*
Als een radarsensor achter een auto signaleert die van rechts of links achter
nadert en het systeem bepaalt dat de kans op een aanrijding groot is, acti-
veert deze functie de remmen om de kans op een aanrijding met de nade-
rende auto te verkleinen.
Voorbeelden van het in werking treden van de functie
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 402 Wednesday, July 29, 2020 9:01 AM

403
4
4-5. Gebruik van de ondersteunende systemen
Rijden
Blz. 377
■Voorwaarden voor werking van de Par-
king Support Brake-functie (voor voer-
tuigen die achterlangs rijden)
De functie werkt als het controlelampje PKSB
OFF niet brandt of knippert ( Blz. 118, 119)
en aan alle onderstaande voorwaarden wordt
voldaan:
●Begrenzingsregeli ng hybridesysteem
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• Er naderen voertuigen de auto van rechts of links achter de auto met een snelheid
van meer dan ongeveer 8 km/h
• De selectiehendel staat in stand R. • De Parking Support Brake stelt vast dat er
harder dan normaal moet worden geremd
om een aanrijding met een naderende auto
te voorkomen.
●Remregeling
• De begrenzingsregeli ng van het hybride-
systeem is in werking.
• De Parking Support Brake stelt vast dat een noodstop noodzakelijk is om een aan-
rijding met een naderende auto te voorko-
men.
■Voorwaarden voor het stoppen van de
werking van de Parking Support Brake-
functie (voor voertuigen die achterlangs
rijden)
De werking van de functie stopt als aan één
van de volgende voorwaarden wordt vol-
daan:
●Begrenzingsregeling hybridesysteem
• De Parking Support Brake is uitgescha- keld.
• De aanrijding kan worden voorkomen met normaal remmen.
• Er nadert niet langer een auto van rechts of links achter de auto.
●Remregeling
• De Parking Support Brake is uitgescha- keld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot stil-
stand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem-
regeling.
• Er nadert niet langer een auto van rechts of links achter de auto.
■Detectiegebied van de Parking Support
Brake-functie (voor voertuigen die ach-
terlangs rijden)
Het detectiegebied van de Parking Support
Brake-functie (voor voertuigen die achter-
langs rijden) verschilt van dat van de RCTA
(  Blz. 381). Daardoor wordt de Parking Sup-
port Brake-functie (voor voertuigen die ach-
terlangs rijden) mogelijk niet geactiveerd, ook
al signaleert de RCTA een auto en wordt er
een waarschuwing gegeven.
■Omstandigheden waaronder de Parking
Support Brake-functie (voor voertuigen
die achterlangs rijden) een auto niet
signaleert
De Parking Support Brake-functie (voor voer-
tuigen die achterlangs ri jden) is niet ontwor-
pen om de volgende typen voertuigen en/of
objecten te signaleren.
Soorten sensoren
WAARSCHUWING
■Ervoor zorgen dat de Parking Sup-
port Brake (voor voertuigen die ach-
terlangs rijden) goed werkt
Neem de volgende voorzorgsmaatregelen
met betrekking tot de radarsensoren ach-
ter ( Blz. 377) in acht. Het niet in acht
nemen van de voorschriften kan er toe lei-
den dat een sensor niet goed werkt, waar-
door een ongeval kan ontstaan.
●Wijzig, demonteer of spuit de sensoren
niet.
●Vervang een radarsensor achter uitslui-
tend door een originele sensor.
●Voorkom dat de radarsensoren achter
beschadigd raken en houd de radarsen-
soren en hun omgeving op de bumper
te allen tijde schoon.
●Wanneer het gebied rondom een radar-
sensor achter wordt blootgesteld aan
een krachtige schok, werkt het systeem
mogelijk niet goed meer doordat de sen-
sor niet goed meer werkt. Laat de auto
nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Neem de voorzorgsmaatregelen met
betrekking tot het omgaan met de radar-
sensor achter in acht. ( Blz. 377)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 403 Wednesday, July 29, 2020 9:01 AM

4044-5. Gebruik van de ondersteunende systemen
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
●Voertuigen vlak bij uw auto die plotseling
accelereren of decelereren
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto*
●Objecten die zich zeer dicht bij een radar-
sensor bevinden*
●Voertuigen die de auto van rechts of links
achter de auto naderen met een snelheid
van minder dan ongeveer 8 km/h
●Voertuigen die de auto van rechts of links
achter de auto naderen met een snelheid
van meer dan ongeveer 24 km/h
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
■Omstandigheden waaronder het sys-
teem mogelijk werkt, zelfs als er geen
kans op een aanrijding is
Onder sommige omstandigheden, zoals de
onderstaande, werkt de Parking Support
Brake-functie (voor voertuigen die achter-
langs rijden) mogelijk zelfs als er geen kans
op een aanrijding is.
●Wanneer de parkeerplaats uitkijkt op een
straat en er auto's over die straat rijden
●Wanneer een gesignaleerde naderende
auto een bocht maakt
●Wanneer een voertuig uw auto van opzij
passeert
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 404 Wednesday, July 29, 2020 9:01 AM

405
4
4-5. Gebruik van de ondersteunende systemen
Rijden
●Wanneer de afstand tussen uw auto en
metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto,
die mogelijk elektrische golven richting de
achterzijde van de auto reflecteren, kort is
●Als er zich ronddraaiende objecten, zoals
een ventilator van een airco-unit, in de
buurt van de auto bevinden
●Als er water op de achterbumper spat of
gespoten wordt, bijvoorbeeld van een
sproeier
■Situaties waarin de Parking Support
Brake-functie (voor voertuigen die ach-
terlangs rijden) mogelijk niet goed
werkt
In bepaalde situaties, zoals de onderstaande,
signaleren de radarsensoren een object
mogelijk niet en werkt deze functie mogelijk
niet goed
●Stilstaande objecten
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
●Als de achterbumper is bedekt met bijvoor-
beeld ijs, sneeuw of vuil
●Bij zware regenval of een andere oorzaak
waardoor er veel water op de auto terecht-
komt
●Wanneer een voertuig naast uw auto het
detectiegebied van een radarsensor blok-
keert
●Als de auto sterk naar één kant helt
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.),
fietsendrager of sneeuwploeg, is geplaatst
●Als de wielophanging is gewijzigd of als er
een andere maat banden dan voorge-
schreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
●Als een sticker of een elektronisch onder-
deel zoals een kentekenplaat met achter-
grondverlichting (met name
fluorescerende), een mistlamp, een spat-
bordantenne of een draadloze antenne in
de buurt van een radarsensor is geplaatst
●Als de stand van een radarsensor is gewij-
zigd
●Wanneer meerdere auto's naderen met
slechts weinig ruimte tussen elke auto
●Als er een auto snel van achteren nadert
●Omstandigheden waaronder de radarsen-
sor een voertuig mogelijk niet signaleert
• Wanneer een voertuig van rechts of links achter de auto nadert terwijl u achteruitrij-
dend een bocht maakt
• Wanneer u achteruitrijdend een bocht maakt
• Bij het onder een kleine hoek achteruit uit- rijden van een parkeerplaats
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 405 Wednesday, July 29, 2020 9:01 AM

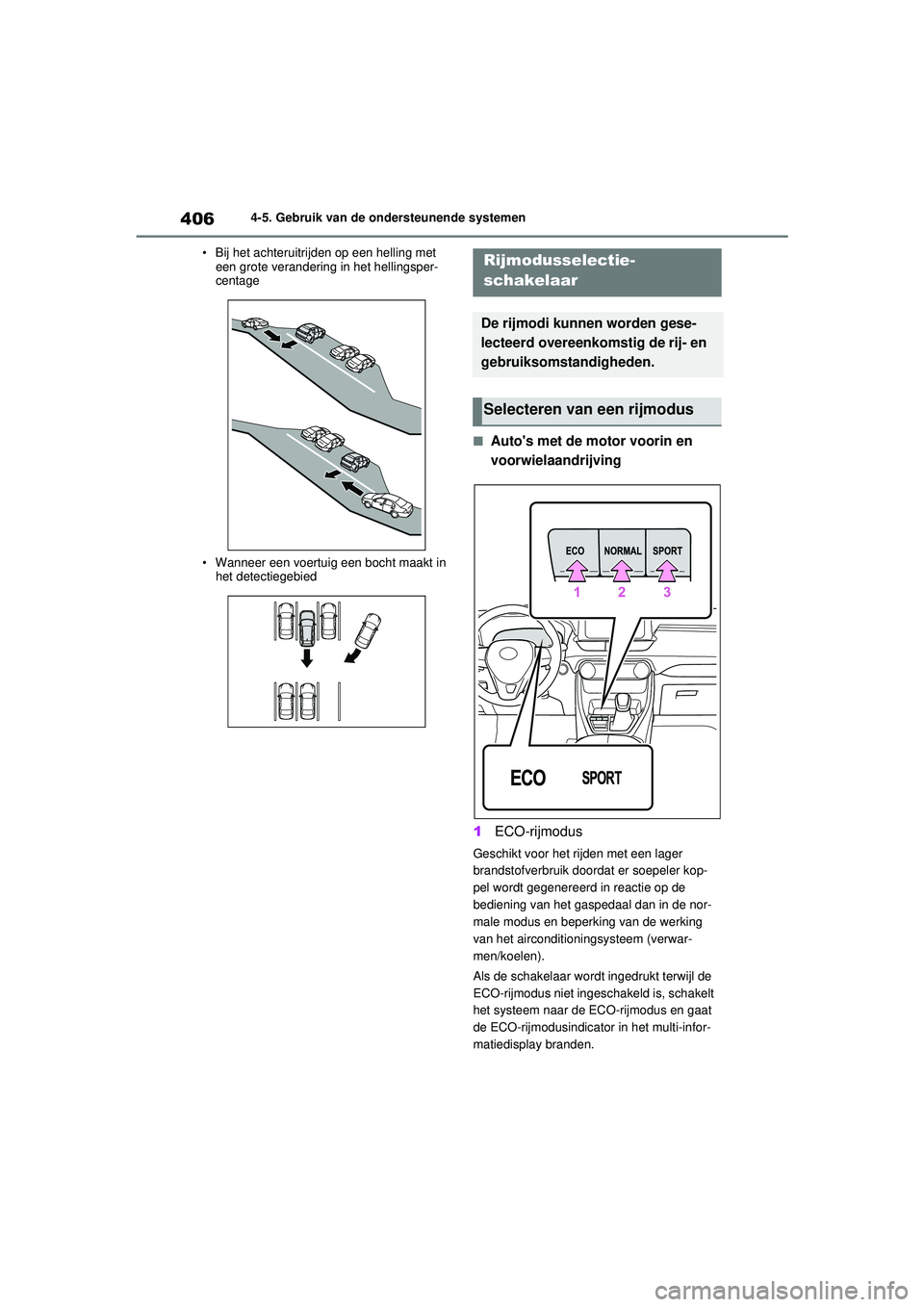

4064-5. Gebruik van de ondersteunende systemen
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
• Wanneer een voertuig een bocht maakt in het detectiegebied
■Auto's met de motor voorin en
voorwielaandrijving
1 ECO-rijmodus
Geschikt voor het rijden met een lager
brandstofverbruik doordat er soepeler kop-
pel wordt gegenereerd in reactie op de
bediening van het gaspedaal dan in de nor-
male modus en beperking van de werking
van het airconditioningsysteem (verwar-
men/koelen).
Als de schakelaar wordt ingedrukt terwijl de
ECO-rijmodus niet inges chakeld is, schakelt
het systeem naar de ECO-rijmodus en gaat
de ECO-rijmodusindicator in het multi-infor-
matiedisplay branden.
Rijmodusselectie-
schakelaar
De rijmodi kunnen worden gese-
lecteerd overeenkomstig de rij- en
gebruiksomstandigheden.
Selecteren van een rijmodus
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 406 Wednesday, July 29, 2020 9:01 AM

407
4
4-5. Gebruik van de ondersteunende systemen
Rijden
2
Normale modus
Geschikt voor normaal rijden.
De rijmodus gaat naar de normale modus
als de schakelaar wordt ingedrukt in de
ECO-rijmodus of sportmodus.
3Sportmodus
Regelt het stuurgevoel en het hybridesys-
teem voor een acceleratiereactie die
geschikt is voor een sportieve rijstijl.
Geschikt voor wanneer wendbaarheid
gewenst is, bijvoorbeeld bij het rijden in
bergachtige gebieden.
Als de schakelaar wordt ingedrukt terwijl de
sportmodus niet inge schakeld is, schakelt
het systeem naar de sportmodus en gaat het
controlelampje voor de sportmodus in het
multi-informatiedisplay branden.
■AWD-uitvoeringen
1 ECO-rijmodus
Geschikt voor het rijden met een lager
brandstofverbruik doordat er soepeler kop-
pel wordt gegenereerd in reactie op de
bediening van het gaspedaal dan in de nor-
male modus en beperking van de werking
van het airconditioningsysteem (verwar-
men/koelen). Als de schakelaar naar links wordt gedraaid
terwijl de ECO-rijmodus
niet is ingeschakeld,
schakelt het systeem naar de ECO-rijmodus
en gaat de ECO-rijmodusindicator op het
multi-informatiedisplay branden.
2 Normale modus
Geschikt voor normaal rijden.
De rijmodus gaat naar de normale modus
als de schakelaar wordt ingedrukt in de
ECO-rijmodus of sportmodus.
3Sportmodus
Regelt het stuurgevoel en het hybridesys-
teem voor een acceleratiereactie die
geschikt is voor een sportieve rijstijl.
Geschikt voor wanneer wendbaarheid
gewenst is, bijvoorbeeld bij het rijden in
bergachtige gebieden.
Als de schakelaar naar rechts wordt
gedraaid terwijl de sportmodus niet is inge-
schakeld, schakelt het systeem naar de
sportmodus en gaat het controlelampje voor
de sportmodus op het multi-informatiedis-
play branden.
■Als een andere rijmodus geselecteerd
wordt dan de normale modus
●De achtergrondkleur van het multi-informa-
tiedisplay wijzigt overeenkomstig de gese-
lecteerde rijmodus.
●Als de snelheidsmeter is ingesteld op ana-
loge weergave, wijzigt ook de kleur van het
snelheidsmeterdisplay . (Alleen auto's met
7 inch multi-informatiedisplay)
●De kleur van de schakelaar wijzigt over-
eenkomstig de geselecteerde rijmodus.
(AWD-uitvoeringen met 7-inch multi-infor-
matiedisplay)
■Werking airconditioningsysteem in
ECO-rijmodus
In de ECO-rijmodus worden de verwar-
ming/koeling en de aanjagersnelheid gere-
geld voor een zo laag mogelijk
brandstofverbruik. Voer de volgende proce-
dures uit om de prestaties van de airconditio-
ning te verbeteren.
●Wijzig de aanjagersnelheid ( Blz. 429)
●Annuleren ECO-rijmodus
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 407 Wednesday, July 29, 2020 9:01 AM
