2021 TOYOTA RAV4 HYBRID engine coolant

5447-2. Stappen die genomen moeten worden in noodgevallen
■Als er een melding wordt weergegeven
dat u naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige moet gaan
Het systeem of onderdeel dat op het multi-
informatiedisplay wordt weergegeven, is
defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Als de onderstaande berichten worden
weergegeven, volg dan de desbetreffende
instructies.
• “Engine Coolant Temp High” (hoge koel- vloeistoftemperatuur) ( Blz. 576)
• “Exhaust Filter Full” (uitlaatgasfiltersys- teem vol) ( Blz. 410)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Breng de auto onmiddellijk op
een veilige plaats tot stilstand en neem
contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Doorrijden met de auto kan
gevaarlijk zijn.
• “Hybrid System Malfunction” (storing hybri- desysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (sys- teemstoring batterijpakket)
• “Accelerator System Malfunction” (sys- teemstoring gaspedaal)
• “Hybrid System Stopped” (Hybridesysteem uitgeschakeld)
• “Engine Stopped” (verbrandingsmotor uit- geschakeld)
• “Smart Entry & Start System Malfunction” (storing Smart entry-systeem met start-
knop)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Laat onmiddellijk de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• “Oil Pressure Low” (lage oliedruk)
• “Braking Power Low” (lage remkracht)
●Als “Maintenance Required for Traction
Battery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor koelon-
derdelen tractiebatterij, raadpleeg handlei-
ding) wordt weergegeven, zit de filter
mogelijk verstopt, is de ventilatieopening
mogelijk geblokkeerd of zit er mogelijk een
gat in het kanaal. Voer daarom de onder-
staande correctieprocedure uit.
• Als de ventilatieopening of het filter van het batterijpakket (tractieba tterij) vuil is, voer
dan de procedures op Blz. 499 uit om ze
schoon te maken.
• Als de waarschuwingsmelding wordt weer- gegeven wanneer de ventilatieopening en
het filter van het batterijpakket (tractiebat-
terij) niet vuil zijn, laat de auto dan nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als “Hybrid system overheated. Redu-
ced output power.” (Hybridesysteem
oververhit. Gereduceerd uitgangsver-
mogen) wordt weergegeven
De melding wordt mogelijk weergegeven tij-
dens het rijden onder zware omstandighe-
den. (Bijvoorbeeld wanneer u (achteruit) een
lange steile helling op rijdt.)
Oplossing: Blz. 576
■Als “Traction Battery Needs to be Pro-
tected Refrain from the Use of N Posi-
tion” (Tractiebatterij moet worden
beschermd. Vermijd het gebruik van
stand N.) wordt weergegeven
Deze melding kan worden weergegeven als
de selectiehendel in stand N staat.
Het batterijpakket (tractiebatterij) kan niet
worden geladen als de selectiehendel in
stand N staat. Zet de selectiehendel daarom
in stand P als de auto stilstaat.
■Als “Traction Battery Needs to be Pro-
tected Shift into P to Restart” (Tractie-
batterij moet worden beschermd. Zet
selectiehendel in stand P om opnieuw
te starten.) wordt weergegeven
Deze melding wordt weergegeven wanneer
het batterijpakket (tractiebatterij) bijna leeg is,
doordat de selectiehendel een bepaalde peri-
ode in stand N heeft stilgestaan.
Zet bij het bedienen van de auto de selectie-
hendel in stand P en herstart het hybridesys-
teem.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 544 Wednesday, July 29, 2020 9:01 AM

5767-2. Stappen die genomen moeten worden in noodgevallen
■Als de koelvloeistoftemperatuur-
meter in het rode gebied komt of
“Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Koelvloeistoftempera-
tuur te hoog. Breng auto op vei-
lige plaats tot stilstand.
Raadpleeg handleiding) op het
multi-informatiedisplay wordt
weergegeven
1 Breng de auto op een veilige plaats
tot stilstand en schakel de aircondi-
tioning en vervolgens het hybride-
systeem uit.
2 Als er stoom te zien is:
Open, nadat de stoom is verdwe-
nen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
3 Controleer nadat het hybridesys-
teem voldoende is afgekoeld de
slangen en het radiateurblok (radia-
teur) op sporen van lekkage.
Radiateur
Koelventilator
Neem bij lekkage van een grote hoeveelheid
koelvloeistof onmiddellij k contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als de motor oververhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
 De naald van de koelvloeistoftem-
peratuurmeter ( Blz. 122, 126)
komt in het rode gebied of u merkt
dat het hybridesysteem minder
vermogen levert. (De auto accele-
reert bijvoorbeeld niet als het gas-
pedaal wordt ingetrapt.)
 “Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temperatuur koelvloei-
stof te hoog. Breng auto op veilige
plaats tot stilstand. Raadpleeg
handleiding) of “Hybrid System
Overheated Output Power Redu-
ced” (Hybridesyst eem oververhit.
Gereduceerd uitgangsvermogen)
wordt weergegeven op het multi-
informatiedisplay.
 Er komt stoom onder de motorkap
uit.
Correctieprocedures
A
B
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 576 Wednesday, July 29, 2020 9:01 AM

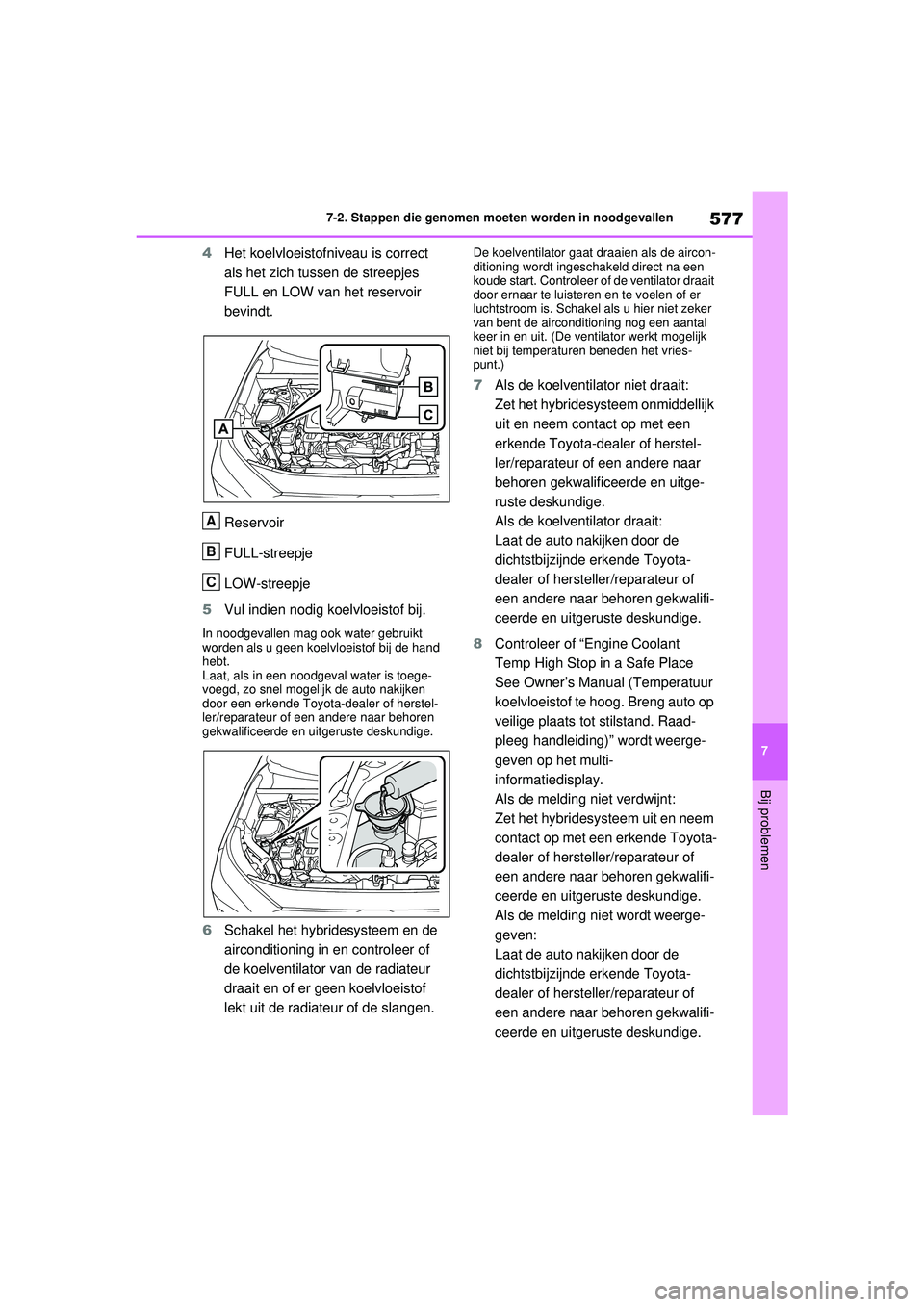

577
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
4
Het koelvloeistofniveau is correct
als het zich tussen de streepjes
FULL en LOW van het reservoir
bevindt.
Reservoir
FULL-streepje
LOW-streepje
5 Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt
worden als u geen koelvloeistof bij de hand
hebt.
Laat, als in een noodgeval water is toege-
voegd, zo snel mogel ijk de auto nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
6 Schakel het hybridesysteem en de
airconditioning in en controleer of
de koelventilator van de radiateur
draait en of er geen koelvloeistof
lekt uit de radiateur of de slangen.
De koelventilator gaat draaien als de aircon-
ditioning wordt ingeschakeld direct na een
koude start. Controleer of de ventilator draait
door ernaar te luisteren en te voelen of er
luchtstroom is. Schakel als u hier niet zeker
van bent de airconditioning nog een aantal
keer in en uit. (De ventilator werkt mogelijk
niet bij temperaturen beneden het vries-
punt.)
7Als de koelventilator niet draait:
Zet het hybridesysteem onmiddellijk
uit en neem contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
Als de koelventilator draait:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
8 Controleer of “Engine Coolant
Temp High Stop in a Safe Place
See Owner’s Manual (Temperatuur
koelvloeistof te hoog. Breng auto op
veilige plaats tot stilstand. Raad-
pleeg handleiding)” wordt weerge-
geven op het multi-
informatiedisplay.
Als de melding niet verdwijnt:
Zet het hybridesysteem uit en neem
contact op met een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als de melding niet wordt weerge-
geven:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
A
B
C
