861-4. Hybridesysteem
Het uitschakelsysteem voor noodgeval-
len zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp
worden uitgeschakeld als de botsings-
sensor een aanrijding met een kracht
boven een bepaalde drempelwaarde
heeft gesignaleerd, om de kans op een
elektrische schok en brandstoflekkage
tot een minimum te beperken. Als het
uitschakelsysteem voor noodgevallen
in werking is getreden, kunt u uw auto
niet meer starten. Neem voor het her-
starten van het hybridesysteem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Als er een storing in het hybridesys-
teem optreedt, of
als het systeem
onjuist wordt bediend, wordt automa-
tisch een melding weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding
en volg de aanwijzingen op.
■Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Pro-
beer in dit geval het systeem opnieuw te star-
ten. Neem als het controlelampje READY
niet gaat branden contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
OPMERKING
●Vervoer geen grote hoeveelheden
water, zoals een gevuld reservoir voor
een waterdispenser, in de auto. Als er
water op het batterijpakket (tractiebatte-
rij) komt, kan het batterijpakket bescha-
digd raken. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
●Op de ventilatieopening is een filter
geplaatst. Als het filter zelfs na het
schoonmaken van de ventilatieopening
nog zichtbaar vuil is, raden wij u aan het
filter te reinigen of vervangen. Voor
meer informatie over het schoonmaken
of vervangen van het filter, zie Blz. 499.
●Als “Maintenance Required for Traction
Battery Cooling Parts See Owner’s
Manual” (onderhoud vereist voor koel-
onderdelen tractiebatterij, zie handlei-
ding) wordt weergegeven op het multi-
informatiedisplay, zitten de ventilatie-
opening en het filter mogelijk verstopt.
Raadpleeg Blz. 499 voor informatie over
het schoonmaken van de ventilatieope-
ning.
Uitschakelsysteem voor
noodgevallen
Waarschuwingsmelding
hybridesysteem
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 86 Wednesday, July 29, 2020 9:01 AM

501
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
8
Plaats de clip met een kruiskop-
schroevendraaier.
■Wanneer is vaker periodiek onderhoud
nodig?
Afhankelijk van de gebruiksomstandigheden
van de auto, zoals veelvuldig gebruik of bij
het rijden in druk verkeer of in stoffige gebie-
den, moet de ventil atieopening mogelijk
vaker worden schoongemaakt. Zie voor
details het onderhoudsboekje of het garantie-
boekje.
■Schoonmaken van de ventilatieopening
●Stof in de ventilatieopening kan de koeling
van het batterijpakket (tractiebatterij) beïn-
vloeden. Als het laden/ontladen van het
batterijpakket (tractiebatterij) beperkt
wordt, kan de afstand waarover gereden
kan worden op de elektromotor (tractiemo-
tor) kleiner worden en kan het brandstof-
verbruik toenemen. Controleer en reinig de
ventilatieopening regelmatig.
●Onjuist omgaan met de kap en het filter
van de ventilati eopening kan schade eraan
tot gevolg hebben. Indien u twijfels hebt
over het schoonmaken van het filter, neem
dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■Als “Maintenance Required for Trac-
tion Battery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor koel-
onderdelen tractiebatterij, zie handlei-
ding) wordt weergegeven op het multi-
informatiedisplay
●Verwijder de afdekkap van de ventilatie-
opening en reinig het filter als deze waar-
schuwingsmelding wordt weergegeven op
het multi-informatiedisplay. ( Blz. 499)
●Start na het reinigen van de ventilatieope-
ning het hybridesysteem en controleer of
de waarschuwingsmelding niet langer
weergegeven wordt.
Het kan tot 20 minuten na het starten van
het hybridesysteem duren voordat de
waarschuwingsmelding uitgaat. Laat de
auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige wanneer de waar-
schuwingsmelding niet verdwijnt.
WAARSCHUWING
■Bij het schoonmaken van de ventila-
tieopening
●Maak de ventilatieopening niet schoon
met water of andere vloeistoffen. Als er
water op het batterijpakket (tractiebatte-
rij) of andere componenten terechtkomt,
kan dit leiden tot een storing of brand.
●Zet het contact UIT om het hybridesys-
teem uit te schakelen alvorens de venti-
latieopening schoon te maken.
■Bij het verwijderen van de afdekkap
van de ventilatieopening
Raak de servicestekker die zich in de
buurt van de ventilatieopening bevindt niet
aan. ( Blz. 83)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 501 Wednesday, July 29, 2020 9:01 AM

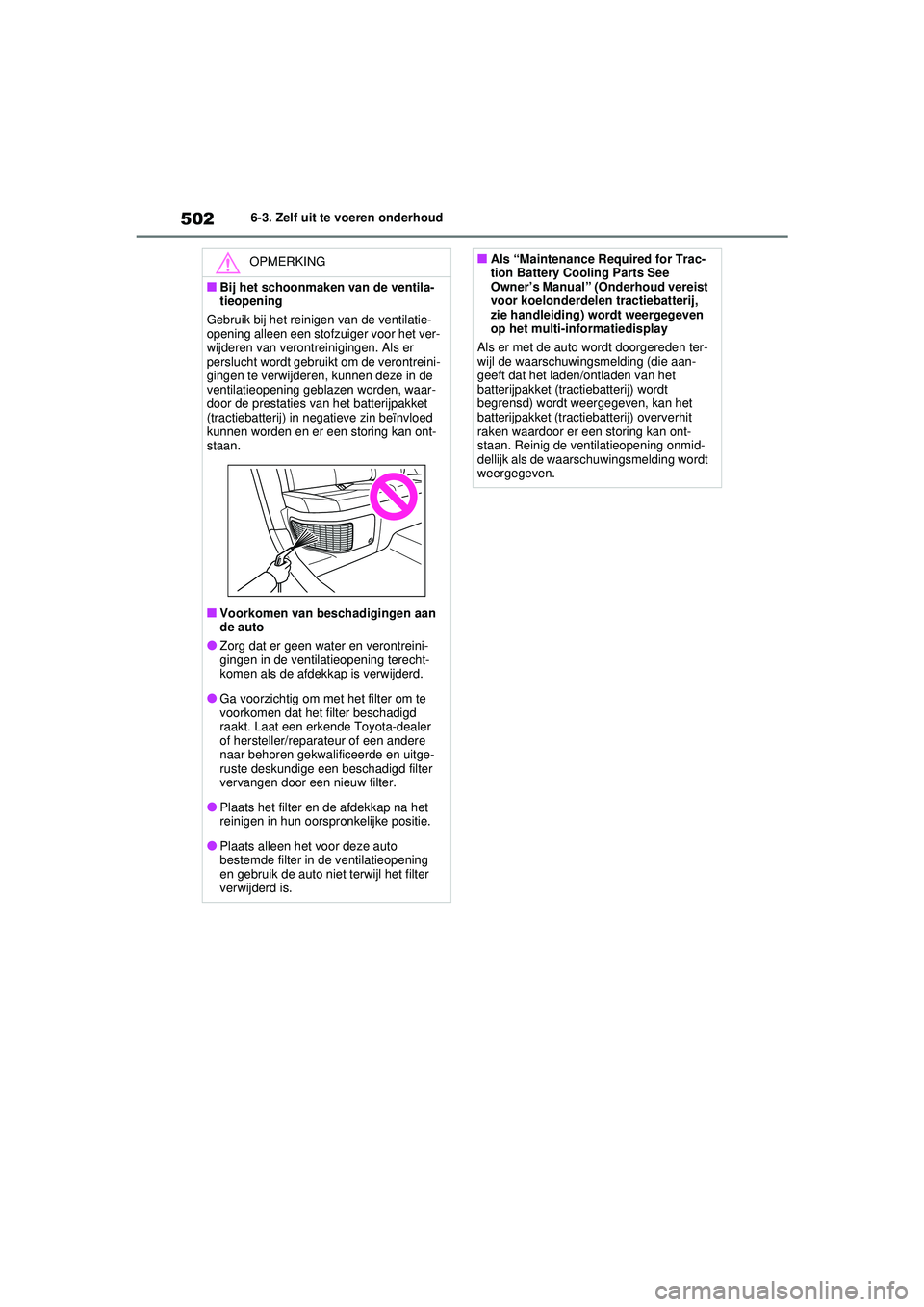

5026-3. Zelf uit te voeren onderhoud
OPMERKING
■Bij het schoonmaken van de ventila-
tieopening
Gebruik bij het reinigen van de ventilatie-
opening alleen een stofzuiger voor het ver-
wijderen van verontreinigingen. Als er
perslucht wordt gebruikt om de verontreini-
gingen te verwijderen, kunnen deze in de
ventilatieopening geblazen worden, waar-
door de prestaties van het batterijpakket
(tractiebatterij) in negatieve zin beïnvloed
kunnen worden en er een storing kan ont-
staan.
■Voorkomen van beschadigingen aan
de auto
●Zorg dat er geen water en verontreini-
gingen in de ventilatieopening terecht-
komen als de afdekkap is verwijderd.
●Ga voorzichtig om met het filter om te
voorkomen dat het filter beschadigd
raakt. Laat een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige een beschadigd filter
vervangen door een nieuw filter.
●Plaats het filter en de afdekkap na het
reinigen in hun oorspronkelijke positie.
●Plaats alleen het voor deze auto
bestemde filter in de ventilatieopening
en gebruik de auto niet terwijl het filter
verwijderd is.
■Als “Maintenance Required for Trac-
tion Battery Cooling Parts See
Owner’s Manual” (Onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
op het multi-informatiedisplay
Als er met de auto wordt doorgereden ter-
wijl de waarschuwingsmelding (die aan-
geeft dat het laden/ontladen van het
batterijpakket (tractiebatterij) wordt
begrensd) wordt weergegeven, kan het
batterijpakket (tractiebatterij) oververhit
raken waardoor er een storing kan ont-
staan. Reinig de ventilatieopening onmid-
dellijk als de waarsc huwingsmelding wordt
weergegeven.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 502 Wednesday, July 29, 2020 9:01 AM

5447-2. Stappen die genomen moeten worden in noodgevallen
■Als er een melding wordt weergegeven
dat u naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige moet gaan
Het systeem of onderdeel dat op het multi-
informatiedisplay wordt weergegeven, is
defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Als de onderstaande berichten worden
weergegeven, volg dan de desbetreffende
instructies.
• “Engine Coolant Temp High” (hoge koel- vloeistoftemperatuur) ( Blz. 576)
• “Exhaust Filter Full” (uitlaatgasfiltersys- teem vol) ( Blz. 410)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Breng de auto onmiddellijk op
een veilige plaats tot stilstand en neem
contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Doorrijden met de auto kan
gevaarlijk zijn.
• “Hybrid System Malfunction” (storing hybri- desysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (sys- teemstoring batterijpakket)
• “Accelerator System Malfunction” (sys- teemstoring gaspedaal)
• “Hybrid System Stopped” (Hybridesysteem uitgeschakeld)
• “Engine Stopped” (verbrandingsmotor uit- geschakeld)
• “Smart Entry & Start System Malfunction” (storing Smart entry-systeem met start-
knop)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Laat onmiddellijk de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• “Oil Pressure Low” (lage oliedruk)
• “Braking Power Low” (lage remkracht)
●Als “Maintenance Required for Traction
Battery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor koelon-
derdelen tractiebatterij, raadpleeg handlei-
ding) wordt weergegeven, zit de filter
mogelijk verstopt, is de ventilatieopening
mogelijk geblokkeerd of zit er mogelijk een
gat in het kanaal. Voer daarom de onder-
staande correctieprocedure uit.
• Als de ventilatieopening of het filter van het batterijpakket (tractieba tterij) vuil is, voer
dan de procedures op Blz. 499 uit om ze
schoon te maken.
• Als de waarschuwingsmelding wordt weer- gegeven wanneer de ventilatieopening en
het filter van het batterijpakket (tractiebat-
terij) niet vuil zijn, laat de auto dan nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als “Hybrid system overheated. Redu-
ced output power.” (Hybridesysteem
oververhit. Gereduceerd uitgangsver-
mogen) wordt weergegeven
De melding wordt mogelijk weergegeven tij-
dens het rijden onder zware omstandighe-
den. (Bijvoorbeeld wanneer u (achteruit) een
lange steile helling op rijdt.)
Oplossing: Blz. 576
■Als “Traction Battery Needs to be Pro-
tected Refrain from the Use of N Posi-
tion” (Tractiebatterij moet worden
beschermd. Vermijd het gebruik van
stand N.) wordt weergegeven
Deze melding kan worden weergegeven als
de selectiehendel in stand N staat.
Het batterijpakket (tractiebatterij) kan niet
worden geladen als de selectiehendel in
stand N staat. Zet de selectiehendel daarom
in stand P als de auto stilstaat.
■Als “Traction Battery Needs to be Pro-
tected Shift into P to Restart” (Tractie-
batterij moet worden beschermd. Zet
selectiehendel in stand P om opnieuw
te starten.) wordt weergegeven
Deze melding wordt weergegeven wanneer
het batterijpakket (tractiebatterij) bijna leeg is,
doordat de selectiehendel een bepaalde peri-
ode in stand N heeft stilgestaan.
Zet bij het bedienen van de auto de selectie-
hendel in stand P en herstart het hybridesys-
teem.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 544 Wednesday, July 29, 2020 9:01 AM

5467-2. Stappen die genomen moeten worden in noodgevallen
OPMERKING
■“High Power Consumption Partial
Limit On AC/Heater Operation” (Hoog
energieverbruik. Bediening airco/ver-
warming gedeeltelijk beperkt) wordt
regelmatig weergegeven
Mogelijk is er een storing met betrekking
tot het laadsysteem of de 12V-accu kan
verouderd zijn. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als “Maintenance Required For Trac-
tion Battery At Your Dealer” (Onder-
houd bij dealer vereist voor
tractiebatterij) wordt weergegeven
Het batterijpakket (tractiebatterij) moet
worden nagekeken of vervangen. Laat de
auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
●Wanneer u door blijft rijden zonder het
batterijpakket (tractiebatterij) te laten
nakijken, kan het hybridesysteem niet
worden gestart.
●Raadpleeg onmiddellijk een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als het
hybridesysteem niet gestart kan wor-
den.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 546 Wednesday, July 29, 2020 9:01 AM
