4966-3. Zelf uit te voeren onderhoud
6Verwijder de filterhouder.
7 Verwijder het interieurfilter uit de fil-
terhouder en vervang het.
De merktekens UP op het filter moeten
naar boven wijzen.
8Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
Auto's met rechtse besturing
1 Zet het contact UIT.
2 Open het dashboardkastje en schuif
de demper los. 3
Druk de nokken aan beide zijden
van het dashboardkastje in en open
het dashboardkastje langzaam
helemaal terwijl u het ondersteunt.
4 Til het volledig geopende dash-
boardkastje iets omhoog en trek het
richting de stoel om de onderzijde
van het dashboardkastje los te
maken.
Oefen geen overmatige kracht uit wanneer
het dashboardkastje niet loskomt wanneer u
er licht aan trekt. Trek het dashboardkastje
in plaats daarvan richting de stoel terwijl u
de hoogte van het dashboardkastje enigs-
zins aanpast.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 496 Wednesday, July 29, 2020 9:01 AM

497
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
5
Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter.
6 Verwijder de filterhouder.
7 Verwijder het interieurfilter en ver-
vang het door een nieuw exem-
plaar.
De merktekens UP op het filter moeten
naar boven wijzen.
8Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
■Controle-interval
Controleer en vervang het interieurfilter vol-
gens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet ver-
vanging vaker plaatsvinden. (Zie het onder-
houdsboekje of het garantieboekje voor het
onderhoudsschema.)
■Als er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
A
B
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zo nder filter gebruikt
wordt, kan het systeem beschadigd raken.
■Bij het verwijderen van het dash-
boardkastje
Volg altijd de voorgeschreven procedure
voor het verwijderen van het dashboard-
kastje ( Blz. 495). Als het dashboard-
kastje wordt verwijderd zonder dat de
voorgeschreven procedure wordt gevolgd,
kan het scharnier van het dashboardkastje
beschadigd raken.
■Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
 Auto's met linkse besturing
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 497 Wednesday, July 29, 2020 9:01 AM

4986-3. Zelf uit te voeren onderhoud

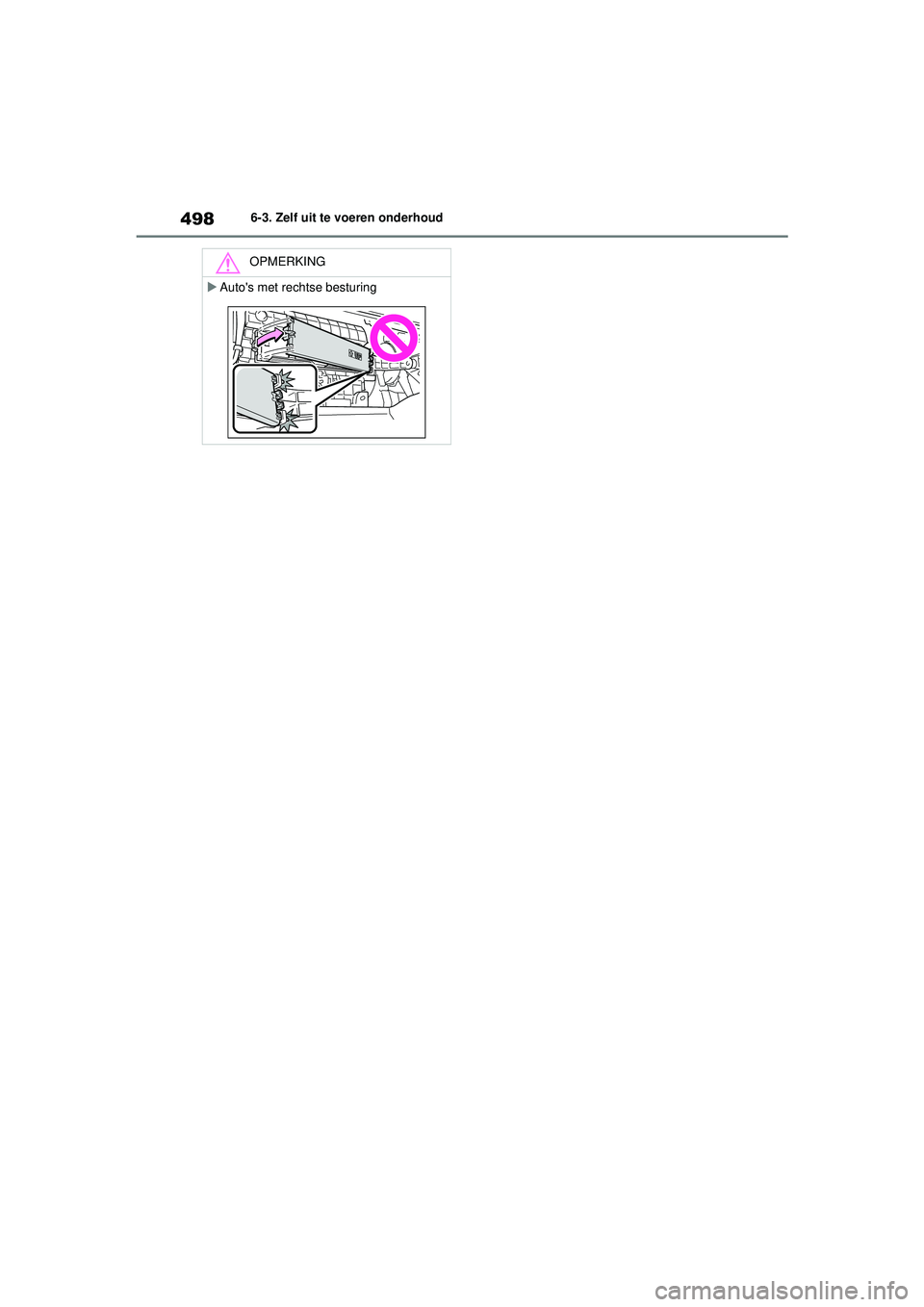

OPMERKING
Auto's met rechtse besturing
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 498 Wednesday, July 29, 2020 9:01 AM

499
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorgingVerwijder verontreinigingen met een
stofzuiger o.i.d. uit de ventilatieopening.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen op te
zuigen. Wanneer u stof en verontreinigingen
probeert weg te blazen met een blower of
iets dergelijks kunnen deze verder in de ven-
tilatieopening worden gedrukt. (
Blz. 502)
Als de verontreinigingen niet volledig
kunnen worden verwijderd met de
afdekkap van de ventilatieopening in
gemonteerde toestand moet de afdek-
kap worden verwijderd en moet het fil-
ter worden gereinigd.
1 Zet het contact UIT.
2 Gebruik een kruiskopschroeven-
draaier om de clip te verwijderen.
3 Verwijder de kap van de ventilatie-
opening.
Trek de afdekkap in de richting zoals aange-
geven in de afbeelding om de 8 klauwen los
te nemen. Begin met de klauw in de rechter-
bovenhoek en trek de afdekkap naar de
voorzijde van de auto om hem te verwijde-
ren.
Schoonmaken van de
ventilatieopening en het
filter van het
batterijpakket
(tractiebatterij)
Controleer, om een hoger brand-
stofverbruik te voorkomen, de
ventilatieopening van het batterij-
pakket (tractiebatterij) periodiek
op verontreiniging en. Als “Mainte-
nance Required for Traction Bat-
tery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor
koelonderdelen tractiebatterij, zie
handleiding) wordt weergegeven
op het multi-informatiedisplay,
moet de ventilatieopening worden
gereinigd volgens onderstaande
procedure:
Schoonmaken van de
ventilatieopening
Als verontreinigingen niet
volledig kunnen worden
verwijderd
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 499 Wednesday, July 29, 2020 9:01 AM

5006-3. Zelf uit te voeren onderhoud

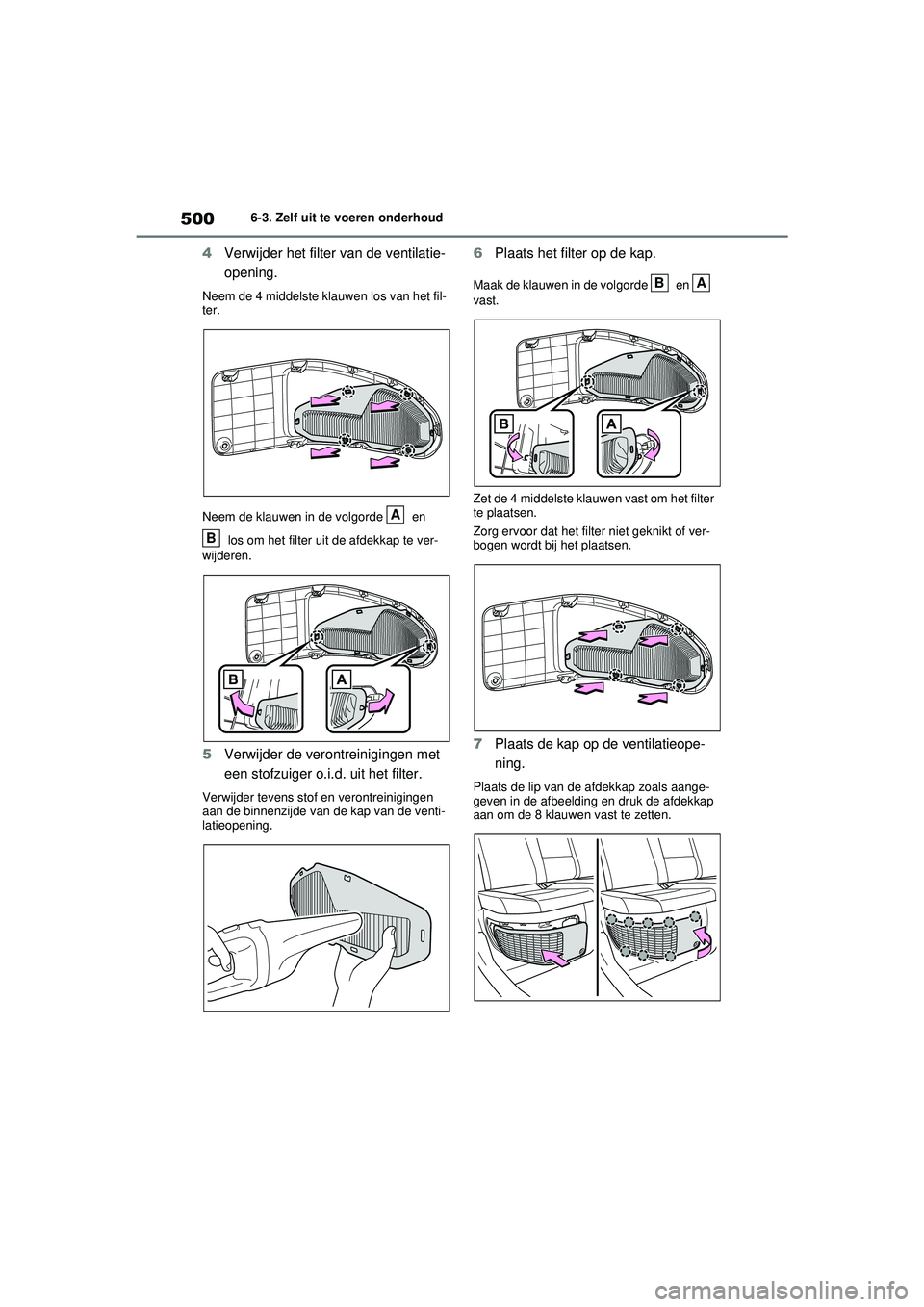

4Verwijder het filter van de ventilatie-
opening.
Neem de 4 middelste klauwen los van het fil-
ter.
Neem de klauwen in de volgorde en
los om het filter uit de afdekkap te ver-
wijderen.
5 Verwijder de verontreinigingen met
een stofzuiger o.i. d. uit het filter.
Verwijder tevens stof en verontreinigingen
aan de binnenzijde van de kap van de venti-
latieopening.
6 Plaats het filter op de kap.
Maak de klauwen in de volgorde en
vast.
Zet de 4 middelste klauwen vast om het filter
te plaatsen.
Zorg ervoor dat het filter niet geknikt of ver-
bogen wordt bij het plaatsen.
7Plaats de kap op de ventilatieope-
ning.
Plaats de lip van de afdekkap zoals aange-
geven in de afbeelding en druk de afdekkap
aan om de 8 klauwen vast te zetten.
A
B
BA
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 500 Wednesday, July 29, 2020 9:01 AM

501
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
8
Plaats de clip met een kruiskop-
schroevendraaier.
■Wanneer is vaker periodiek onderhoud
nodig?
Afhankelijk van de gebruiksomstandigheden
van de auto, zoals veelvuldig gebruik of bij
het rijden in druk verkeer of in stoffige gebie-
den, moet de ventil atieopening mogelijk
vaker worden schoongemaakt. Zie voor
details het onderhoudsboekje of het garantie-
boekje.
■Schoonmaken van de ventilatieopening
●Stof in de ventilatieopening kan de koeling
van het batterijpakket (tractiebatterij) beïn-
vloeden. Als het laden/ontladen van het
batterijpakket (tractiebatterij) beperkt
wordt, kan de afstand waarover gereden
kan worden op de elektromotor (tractiemo-
tor) kleiner worden en kan het brandstof-
verbruik toenemen. Controleer en reinig de
ventilatieopening regelmatig.
●Onjuist omgaan met de kap en het filter
van de ventilati eopening kan schade eraan
tot gevolg hebben. Indien u twijfels hebt
over het schoonmaken van het filter, neem
dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■Als “Maintenance Required for Trac-
tion Battery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor koel-
onderdelen tractiebatterij, zie handlei-
ding) wordt weergegeven op het multi-
informatiedisplay
●Verwijder de afdekkap van de ventilatie-
opening en reinig het filter als deze waar-
schuwingsmelding wordt weergegeven op
het multi-informatiedisplay. ( Blz. 499)
●Start na het reinigen van de ventilatieope-
ning het hybridesysteem en controleer of
de waarschuwingsmelding niet langer
weergegeven wordt.
Het kan tot 20 minuten na het starten van
het hybridesysteem duren voordat de
waarschuwingsmelding uitgaat. Laat de
auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige wanneer de waar-
schuwingsmelding niet verdwijnt.
WAARSCHUWING
■Bij het schoonmaken van de ventila-
tieopening
●Maak de ventilatieopening niet schoon
met water of andere vloeistoffen. Als er
water op het batterijpakket (tractiebatte-
rij) of andere componenten terechtkomt,
kan dit leiden tot een storing of brand.
●Zet het contact UIT om het hybridesys-
teem uit te schakelen alvorens de venti-
latieopening schoon te maken.
■Bij het verwijderen van de afdekkap
van de ventilatieopening
Raak de servicestekker die zich in de
buurt van de ventilatieopening bevindt niet
aan. ( Blz. 83)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 501 Wednesday, July 29, 2020 9:01 AM

5026-3. Zelf uit te voeren onderhoud
OPMERKING
■Bij het schoonmaken van de ventila-
tieopening
Gebruik bij het reinigen van de ventilatie-
opening alleen een stofzuiger voor het ver-
wijderen van verontreinigingen. Als er
perslucht wordt gebruikt om de verontreini-
gingen te verwijderen, kunnen deze in de
ventilatieopening geblazen worden, waar-
door de prestaties van het batterijpakket
(tractiebatterij) in negatieve zin beïnvloed
kunnen worden en er een storing kan ont-
staan.
■Voorkomen van beschadigingen aan
de auto
●Zorg dat er geen water en verontreini-
gingen in de ventilatieopening terecht-
komen als de afdekkap is verwijderd.
●Ga voorzichtig om met het filter om te
voorkomen dat het filter beschadigd
raakt. Laat een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige een beschadigd filter
vervangen door een nieuw filter.
●Plaats het filter en de afdekkap na het
reinigen in hun oorspronkelijke positie.
●Plaats alleen het voor deze auto
bestemde filter in de ventilatieopening
en gebruik de auto niet terwijl het filter
verwijderd is.
■Als “Maintenance Required for Trac-
tion Battery Cooling Parts See
Owner’s Manual” (Onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
op het multi-informatiedisplay
Als er met de auto wordt doorgereden ter-
wijl de waarschuwingsmelding (die aan-
geeft dat het laden/ontladen van het
batterijpakket (tractiebatterij) wordt
begrensd) wordt weergegeven, kan het
batterijpakket (tractiebatterij) oververhit
raken waardoor er een storing kan ont-
staan. Reinig de ventilatieopening onmid-
dellijk als de waarsc huwingsmelding wordt
weergegeven.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 502 Wednesday, July 29, 2020 9:01 AM

503
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

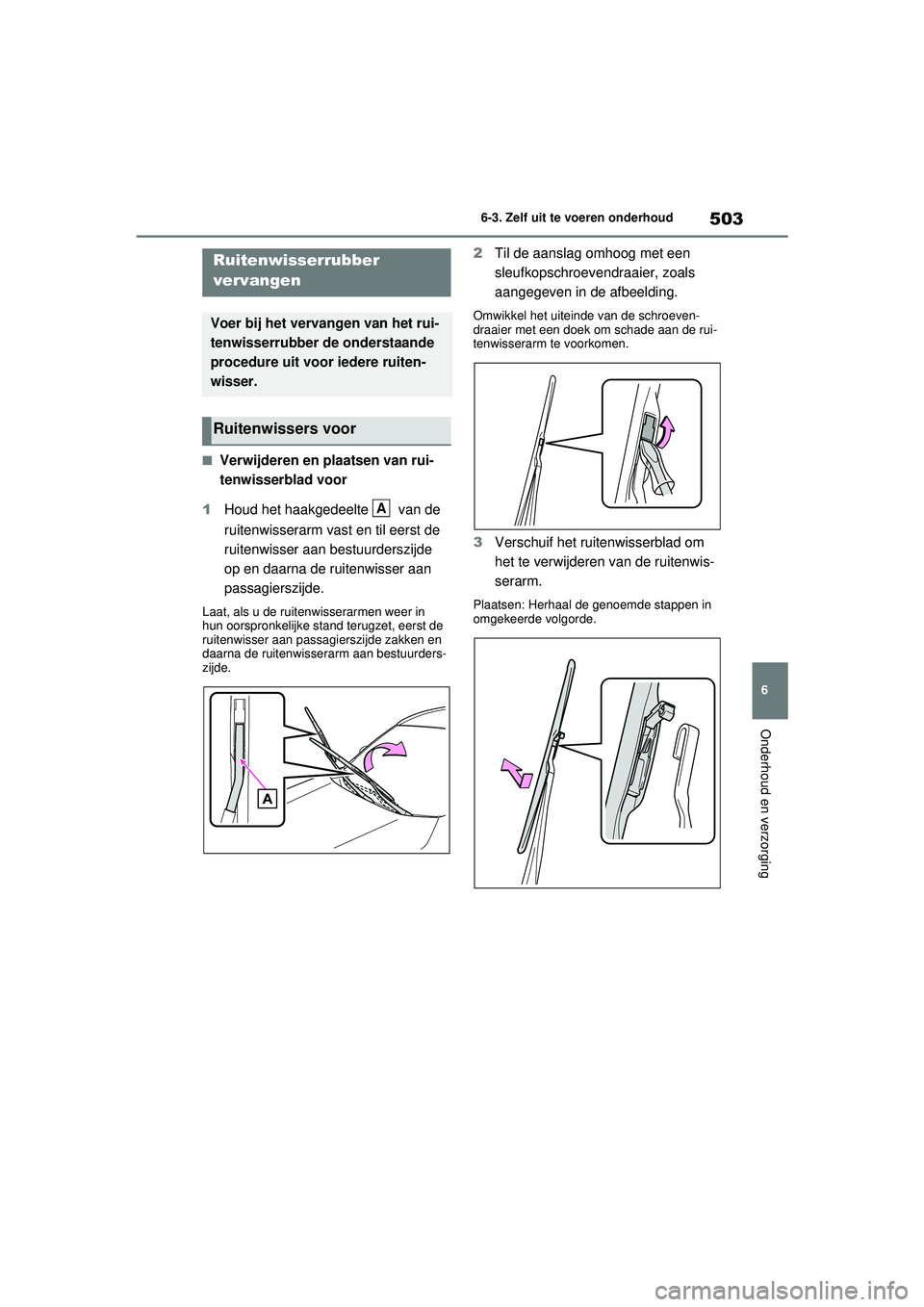

■Verwijderen en plaatsen van rui-
