5046-3. Zelf uit te voeren onderhoud
■Ruitenwisserrubber vervangen
1 Trek aan het ruitenwisserrubber om
de klauw van het ruitenwisserblad
los te maken van de aanslag en trek
het ruitenwisserrubber naar buiten.
Aanslag
Klauw
2 Verwijder de 2 metalen plaatjes van
het verwijderde ruitenwisserrubber
en plaats de plaatjes op een nieuw
ruitenwisserrubber.
Zorg ervoor dat de plaats van de uitsparing
en de richting van de kromming hetzelfde
zijn als bij het verwijderen.
3Plaats het ruitenwisserrubber op het
ruitenwisserblad vanaf de zijde zon-
der aanslag.
4 Zet de aanslag van het ruitenwis-
serrubber goed vast in de klauw van
het ruitenwisserblad. 1
Beweeg het ruitenwisserblad tot
een klikgeluid is te horen en de
klauw losgaat. Verwijder vervolgens
het ruitenwisserblad van de ruiten-
wisserarm.
2 Trek het ruitenwisserrubber naar
buiten, voorbij de aanslag op het
ruitenwisserblad, en trek het vervol-
gens verder naar buiten totdat het
volledig is verwijderd.
Houd het ruitenwisserblad lichtjes vast tus-
sen de klauwen, zodat het ruitenwisserrub-
ber omhoog kan komen en gemakkelijker
kan worden verwijderd.
A
B
Achterruitenwisser
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 504 Wednesday, July 29, 2020 9:01 AM

505
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
3
Verwijder de 2 metalen plaatjes van
het oude ruitenwisserrubber en
plaats ze op het vervangende rui-
tenwisserrubber.
4 Plaats het ruitenwisserrubber en
begin hierbij bij de klauw in het mid-
den van het ruitenwisserblad.
Geleid het ruitenwisserrubber door
de 3 klauwen, zodat het uit de aan-
slag steekt en geleid het ruitenwis-
serrubber dan door de laatst
overgebleven klauw.
Wanneer u een beetje ruitensproeiervloei-
stof op het ruitenwisserrubber aanbrengt,
kunnen de klauwen gemakkelijker in de
groeven worden geplaatst.
5Controleer of de klauwen van het
ruitenwisserblad in de groeven van
het ruitenwisserrubber zijn
geplaatst.
Als de klauwen van het ruitenwisserblad niet
in de groeven van het ruitenwisserrubber
zijn geplaatst, pak dan het ruitenwisserrub-
ber vast en schuif het een aantal keer naar
voren en achteren om de klauwen in de
groeven te plaatsen.
Til het midden van het ruitenwisserrubber
iets op om ervoor te zorgen dat het rubber
gemakkelijker kan worden verschoven.
6Volg bij het plaatsen van een ruiten-
wisserblad de procedure in stap 1
in omgekeerde volgorde.
Controleer na het plaatsen van het ruiten-
wisserblad of de verbinding goed geborgd
is.
■Omgaan met het ruitenwisserblad en
ruitenwisserrubber
Onjuist omgaan met de ruitenwisserbladen of
ruitenwisserrubbers kan schade eraan tot
gevolg hebben. Indien u twijfels hebt over het
zelf vervangen van de ruitenwisserbladen of
ruitenwisserrubbers, neem dan contact op
met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
OPMERKING
■Bij het optillen van de ruitenwissers
voor
●Wanneer u de ruitenwisserarmen optilt
van de voorruit, til dan eerst de ruiten-
wisser aan bestuurderszijde op en
daarna de wisser aan passagierszijde.
Begin, als u de ruitenwisserarmen weer
in hun oorspronkelijke stand terugzet,
aan de passagierszijde.
●Til de ruitenwissers voor niet op aan het
ruitenwisserblad. Anders kan het ruiten-
wisserblad vervormd raken.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 505 Wednesday, July 29, 2020 9:01 AM

5066-3. Zelf uit te voeren onderhoud
OPMERKING
●Bedien de ruitenwisserhendel niet wan-
neer de ruitenwissers voor zijn opgetild.
Als u dat wel doet, raken de ruitenwis-
sers voor mogelijk de motorkap, het-
geen kan resulteren in schade aan de
ruitenwissers voor en/of de motorkap.
■Voorkomen van schade
●Let op dat de klauwen niet beschadigd
raken bij het vervangen van het ruiten-
wisserrubber.
●Plaats, nadat het ruitenwisserblad van
de ruitenwisserarm is verwijderd, een
doek o.i.d. tussen de achterruit en de
ruitenwisserarm om beschadiging van
de achterruit te voorkomen.
●Trek niet te hard aan het ruitenwisser-
rubber en vervorm de metalen plaatjes
ervan niet.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 506 Wednesday, July 29, 2020 9:01 AM

507
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Als de sleutelbatterij ontladen is
De volgende verschijnselen kunnen zich
voordoen:
●Het Smart entry-systeem met startknop
(indien aanwezig) en de afstandsbediening
werken niet goed.
●Het bereik van de afstandsbediening zal
kleiner worden.
Leg de volgende zaken klaar voordat u
de batterij vervangt:
 Sleufkopschroevendraaier
 Kleine sleufkopschroevendraaier
 Lithiumbatterij CR2032
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige, plaatselijke
elektrozaken of fotospeciaalzaken.
●Vervang de batterij alleen door het door de
fabrikant aanbevolen type.
●Gooi batterijen niet weg, maar lever ze in
als KCA.
1 Maak de borging los en verwijder de
mechanische sleutel.
2 Verwijder het kapje van de sleutel.
Gebruik het juiste formaat schroevendraaier.
Wanneer u geforceerd wrikt, kan het kapje
beschadigd raken.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met een doek om schade
aan de sleutel te voorkomen.
3Verwijder de lege batterij met een
kleine sleufkopschroevendraaier.
Bij het verwijderen van het kapje kan de
module van de elektronische sleutel aan het
kapje vastzitten, waardoor de batterij niet
zichtbaar is. Verwijder in dat geval de
module van de elektroni sche sleutel om de
batterij te kunnen verwijderen.
Batterij elektronische
sleutel
Vervang de batterij door een
nieuw exemplaar als deze ontla-
den raakt.
Zaken die u dient klaar te
leggen
Batterij vervangen
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 507 Wednesday, July 29, 2020 9:01 AM

5086-3. Zelf uit te voeren onderhoud
Plaats een nieuwe batterij met de positieve
aansluiting + naar boven.
4 Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
WAARSCHUWING
■Voorzorgsmaatregelen met betrek-
king tot de accu
Neem de volgende voorzorgsmaatregelen
in acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan ernstig letsel
tot gevolg hebben.
●Slik de batterij niet in. Anders kunt u
chemische brandwonden oplopen.
●De elektronische sleutel is uitgerust met
een knoopcel, ook wel knoopbatterij
genoemd. Als een batterij wordt inge-
slikt, kan deze binnen 2 uur ernstige
chemische brandwonden veroorzaken,
met ernstig letsel als gevolg.
●Houd nieuwe en gebruikte batterijen
buiten bereik van kinderen.
●Als het kapje niet goed kan worden
gesloten, gebruik de elektronische sleu-
tel dan niet en berg deze buiten bereik
van kinderen op. Neem vervolgens con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Als u per ongeluk een batterij inslikt of
een batterij in een deel van uw lichaam
plaatst, roep dan onmiddellijk medische
hulp in.
■Voorkomen dat de batterij ontploft of
brandbare vloeistoffen of gassen vrij-
komen
●Vervang de batterij door een nieuw
exemplaar van hetzelfde type. Als een
verkeerd type batterij wordt gebruikt,
kan deze ontploffen.
●Stel batterijen niet bloot aan een
extreem lage druk als gevolg een grote
hoogte of extreem hoge temperaturen.
●Verbrand een batterij niet en breek of
snijd hem niet open.
■Verklaring voor de elektronische
sleutelbatterij
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST
TYPE BATTERIJ WORDT VERVANGEN,
KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR
LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het ver-
vangen van de batterij
Houd u aan de volgende voorzorgsmaat-
regelen om ongevallen te voorkomen:
●Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corrode-
ren.
●Voorkom dat andere onderdelen in de
afstandsbediening worden aangeraakt
of bewogen.
●Verbuig de aansluitingen van de batterij
niet.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 508 Wednesday, July 29, 2020 9:01 AM

509
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1
Zet het contact UIT.
2 Open het deksel van de zekeringen-
kast.
Motorruimte: zekeringenkast type A
Druk de klauwen en in om de bor-
ging helemaal ongedaan te maken en ver-
wijder het deksel. 
Motorruimte: zekeringenkast type B
Druk de klauwen en in om de bor-
ging helemaal ongedaan te maken en ver-
wijder het deksel.

Linkerzijde dashboard
Auto's met linkse besturing: Verwijder de
klep.
Controleren en vervangen
van zekeringen
Als een bepaalde stroomverbrui-
ker niet werkt, kan het zijn dat een
zekering is doorgebrand. Contro-
leer in dat geval de desbetreffende
zekering en vervang deze indien
nodig.
Controleren en vervangen van
zekeringen
AB
AB
pM_RAV4-HV_OM_OM42D32E_(EE).book Page
509 Wednesday, July 29, 2020 9:01 AM

5106-3. Zelf uit te voeren onderhoud
Auto's met rechtse besturing: Druk de borg-
lip in om de afdekkap te verwijderen en ver-
wijder vervolgens de klep.

Rechterzijde bagageruimte
Open de afdekplaat. ( Blz. 445)
Maak de 12 klauwen los en til de afdekplaat
aan de zijkant omhoog om hem te verwijde-
ren.
Zorg er bij het plaatsen van de afdekplaat
aan de zijkant voor dat de klauwen goed
worden vastgezet. Verwijder de kap.
3
Verwijder de zekering.
Alleen zekering type A kan worden verwij-
derd met de zekeringtrekker.
4Controleer of de zekering is doorge-
brand.
Vervang de doorgebrande zekering door
een nieuwe zekering met de juiste stroom-
sterkte. De stroomsterkte staat vermeld op
het deksel van de zekeringenkast.

Type A
Goede zekering
Defecte zekering
A
B
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 510 Wednesday, July 29, 2020 9:01 AM

511
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

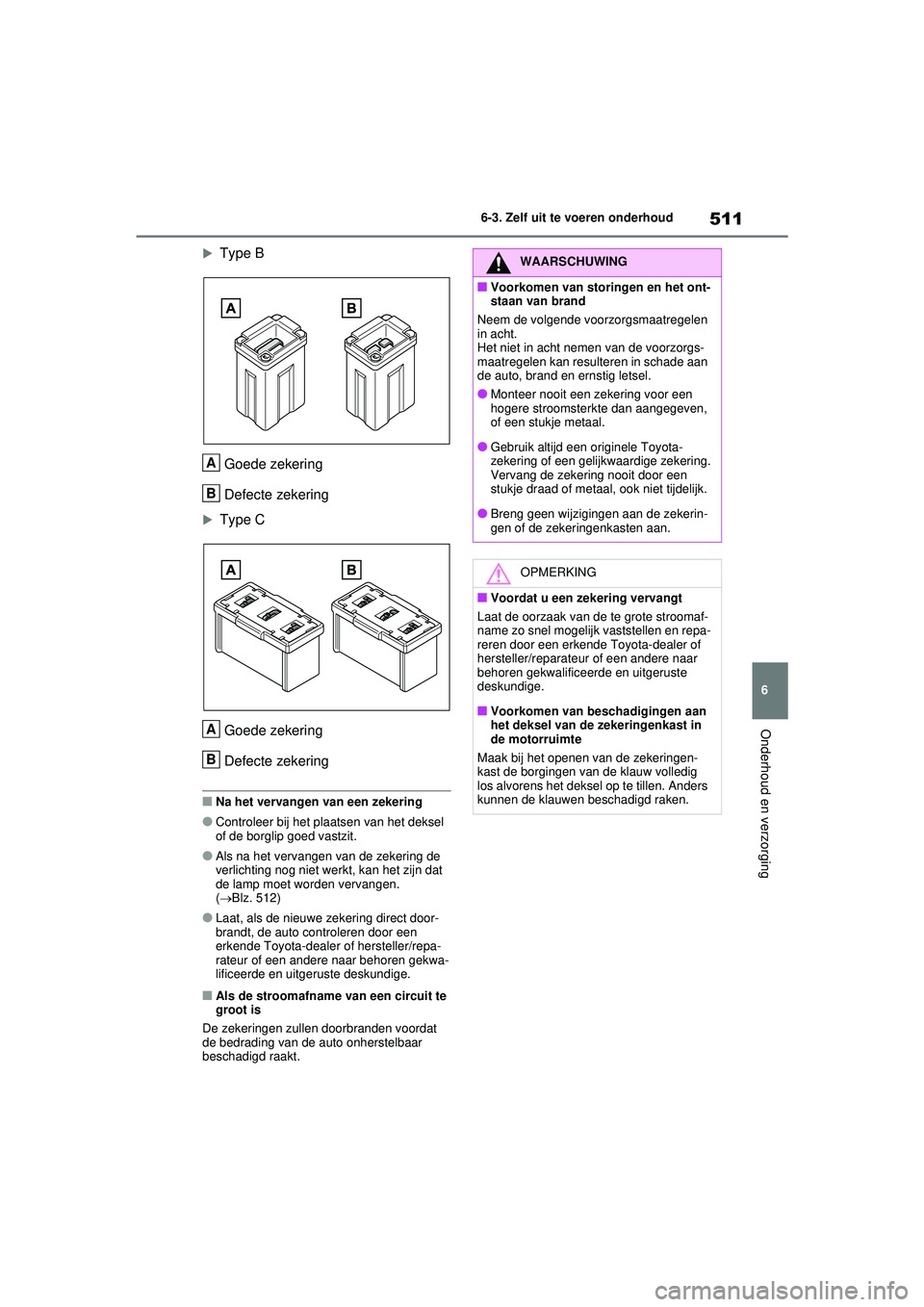

Type B
Goede zekering
Defecte zekering
Type CGoede zekering
Defecte zekering
■Na het vervangen van een zekering
●Controleer bij het plaatsen van het deksel
of de borglip goed vastzit.
●Als na het vervangen van de zekering de
verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen.
(  Blz. 512)
●Laat, als de nieuwe zekering direct door-
brandt, de auto controleren door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden voordat
de bedrading van de auto onherstelbaar
beschadigd raakt.
A
B
A
B
WAARSCHUWING
■Voorkomen van storingen en het ont-
staan van brand
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan resulteren in schade aan
de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een
hogere stroomsterkte dan aangegeven,
of een stukje metaal.
●Gebruik altijd een originele Toyota-
zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een
stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekerin-
gen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomaf-
name zo snel mogelijk vaststellen en repa-
reren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
■Voorkomen van beschadigingen aan
het deksel van de zekeringenkast in
de motorruimte
Maak bij het openen van de zekeringen-
kast de borgingen van de klauw volledig
los alvorens het deksel op te tillen. Anders
kunnen de klauwen beschadigd raken.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 511 Wednesday, July 29, 2020 9:01 AM
