2021 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

5767-2. Stappen die genomen moeten worden in noodgevallen
■Als de koelvloeistoftemperatuur-
meter in het rode gebied komt of
“Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Koelvloeistoftempera-
tuur te hoog. Breng auto op vei-
lige plaats tot stilstand.
Raadpleeg handleiding) op het
multi-informatiedisplay wordt
weergegeven
1 Breng de auto op een veilige plaats
tot stilstand en schakel de aircondi-
tioning en vervolgens het hybride-
systeem uit.
2 Als er stoom te zien is:
Open, nadat de stoom is verdwe-
nen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
3 Controleer nadat het hybridesys-
teem voldoende is afgekoeld de
slangen en het radiateurblok (radia-
teur) op sporen van lekkage.
Radiateur
Koelventilator
Neem bij lekkage van een grote hoeveelheid
koelvloeistof onmiddellij k contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als de motor oververhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
 De naald van de koelvloeistoftem-
peratuurmeter ( Blz. 122, 126)
komt in het rode gebied of u merkt
dat het hybridesysteem minder
vermogen levert. (De auto accele-
reert bijvoorbeeld niet als het gas-
pedaal wordt ingetrapt.)
 “Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temperatuur koelvloei-
stof te hoog. Breng auto op veilige
plaats tot stilstand. Raadpleeg
handleiding) of “Hybrid System
Overheated Output Power Redu-
ced” (Hybridesyst eem oververhit.
Gereduceerd uitgangsvermogen)
wordt weergegeven op het multi-
informatiedisplay.
 Er komt stoom onder de motorkap
uit.
Correctieprocedures
A
B
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 576 Wednesday, July 29, 2020 9:01 AM

577
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
4
Het koelvloeistofniveau is correct
als het zich tussen de streepjes
FULL en LOW van het reservoir
bevindt.
Reservoir
FULL-streepje
LOW-streepje
5 Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt
worden als u geen koelvloeistof bij de hand
hebt.
Laat, als in een noodgeval water is toege-
voegd, zo snel mogel ijk de auto nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
6 Schakel het hybridesysteem en de
airconditioning in en controleer of
de koelventilator van de radiateur
draait en of er geen koelvloeistof
lekt uit de radiateur of de slangen.
De koelventilator gaat draaien als de aircon-
ditioning wordt ingeschakeld direct na een
koude start. Controleer of de ventilator draait
door ernaar te luisteren en te voelen of er
luchtstroom is. Schakel als u hier niet zeker
van bent de airconditioning nog een aantal
keer in en uit. (De ventilator werkt mogelijk
niet bij temperaturen beneden het vries-
punt.)
7Als de koelventilator niet draait:
Zet het hybridesysteem onmiddellijk
uit en neem contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
Als de koelventilator draait:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
8 Controleer of “Engine Coolant
Temp High Stop in a Safe Place
See Owner’s Manual (Temperatuur
koelvloeistof te hoog. Breng auto op
veilige plaats tot stilstand. Raad-
pleeg handleiding)” wordt weerge-
geven op het multi-
informatiedisplay.
Als de melding niet verdwijnt:
Zet het hybridesysteem uit en neem
contact op met een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als de melding niet wordt weerge-
geven:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
A
B
C
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 577 Wednesday, July 29, 2020 9:01 AM

5787-2. Stappen die genomen moeten worden in noodgevallen
■Als “Hybrid System Overheated
Output Power Reduced” (Hybri-
desysteem oververhit. Geredu-
ceerd uitgangsvermogen) wordt
weergegeven op het multi-infor-
matiedisplay
1 Breng de auto op een veilige plaats
tot stilstand.
2 Schakel het hybridesysteem uit en
open de motorkap voorzichtig.
3 Controleer nadat het hybridesys-
teem is afgekoeld de slangen en het
radiateurblok (radiateur) op sporen
van lekkage.
Radiateur
Koelventilator
Neem bij lekkage van een grote hoeveelheid
koelvloeistof onmiddell ijk contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
4 Het koelvloeistofniveau is correct
als het zich tussen de streepjes
FULL en LOW van het reservoir
bevindt.
Reservoir
FULL-streepje
LOW-streepje
5 Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt
worden als u geen koelvloeistof voor de ver-
mogensregeleenheid bij de hand hebt.
Laat, als in een noodgeval water is toege-
voegd, zo snel mogelijk de auto nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
6Schakel het hybr idesysteem uit,
wacht 5 minuten, start het hybride-
systeem weer en controleer het
multi-informatiedisplay.
Als de melding niet verdwijnt: Zet
het hybridesysteem uit en neem
contact op met een erkende Toyota-
A
B
A
B
C
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 578 Wednesday, July 29, 2020 9:01 AM

579
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als de melding niet wordt weergegeven: De
temperatuur van het hybridesysteem is
gedaald en er kan normaal met de auto
gereden worden.
Neem echter contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige als de melding weer
herhaaldelijk wordt weergegeven.
WAARSCHUWING
■Bij controles in de motorruimte van
uw auto
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel, zoals
brandwonden, tot gevolg hebben.
●Als er stoom onder de motorkap van-
daan komt, open de motorkap dan niet
voordat de stoom is verdwenen. De
motorruimte kan zeer heet zijn.
●Controleer nadat het hybridesysteem is
uitgeschakeld of het controlelampje
READY uit is.
Als het hybridesysteem in werking is,
kan de benzinemotor automatisch wor-
den gestart of kan de koelventilator
automatisch aanslaan, ook nadat de
benzinemotor is uitgeschakeld. Kom
niet in de buurt van bewegende delen
zoals de ventilator en raak ze niet aan.
Als uw vingers of kledingstukken (strop-
das, sjaal) ertussen komen, kan ernstig
letsel het gevolg zijn.
●Draai de dop van het koelvloeistofreser-
voir niet los als het hybridesysteem en
de radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit
spuiten.
OPMERKING
■Bijvullen van koelvloeistof motor/ver-
mogensregeleenheid
Vul langzaam koelvloeistof bij nadat het
hybridesysteem voldoende is afgekoeld.
Het te snel bijvullen van koelvloeistof bij
een heet hybridesysteem kan schade aan
het hybridesysteem veroorzaken.
■Voorkomen van beschadigingen aan
het koelsysteem
Houd u aan de volgende voorzorgsmaat-
regelen:
●Zorg dat de koelvloeistof niet verontrei-
nigd raakt (bijvoorbeeld met zand of
stof).
●Gebruik geen koelvloeistofadditief.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 579 Wednesday, July 29, 2020 9:01 AM

5807-2. Stappen die genomen moeten worden in noodgevallen
1Schakel het hybridesysteem uit.
Activeer de parkeerrem en zet de
selectiehendel in stand P.
2 Verwijder de modder, sneeuw, enz.
rond het doorslippende wiel.
3 Plaats een stuk hout, stenen of
andere materialen die ervoor kun-
nen zorgen dat de wielen weer grip
krijgen onder de banden.
4 Schakel het hybridesysteem weer
in.
5 Zet de selectiehendel in stand D of
R en deactiveer de parkeerrem.
Trap vervolgens voorzichtig het
gaspedaal in.
■Wanneer u de auto moeilijk los kunt
krijgen
Druk op om de TRC uit te schakelen.
(  Blz. 412)
Als de auto vast komt te
zitten
Voer de volgende procedures uit
als de banden doorslippen of als
de auto vastzit in modder, sneeuw,
enz.:
Herstelprocedure
WAARSCHUWING
■Bij het vrij proberen te krijgen van
een auto die vastzit
Als u de auto in beweging wilt krijgen door
te “schommelen”, controleer dan eerst of
er in de omgeving van de auto geen
andere auto's, objecten of personen aan-
wezig zijn die geraakt zouden kunnen wor-
den als de auto plotseling in beweging
komt. De auto kan ook een plotselinge
beweging maken als de wielen weer grip
krijgen. Neem de grootst mogelijke voor-
zichtigheid in acht.
■Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere
stand als het gaspedaal is ingetrapt.
Als u dat wel doet, kan de auto onver-
wacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ont-
staan.
OPMERKING
■Om beschadiging van de transmissie
en andere componenten te voorko-
men
●Voorkom dat de wielen gaan doorslip-
pen en dat het gaspedaal verder wordt
ingetrapt dan noodzakelijk is.
●Als de auto na deze pogingen nog
steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 580 Wednesday, July 29, 2020 9:01 AM

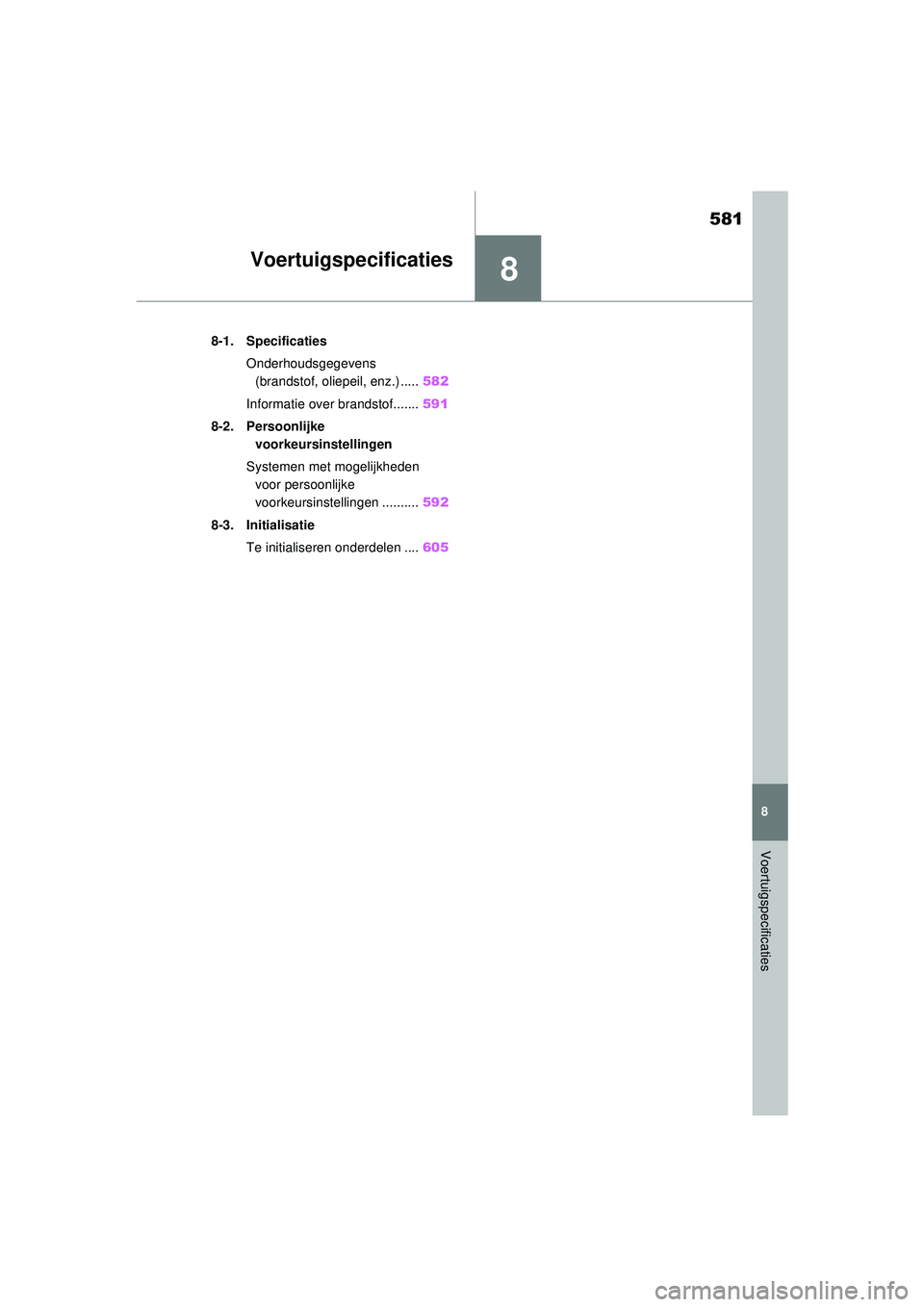

8
581
8
Voertuigspecificaties
Voertuigspecificaties
8-1. SpecificatiesOnderhoudsgegevens (brandstof, oliepeil, enz.) ..... 582
Informatie over brandstof....... 591
8-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen .......... 592
8-3. Initialisatie
Te initialiseren onderdelen .... 605
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 581 Wednesday, July 29, 2020 9:01 AM

5828-1. Specificaties
8-1.Specificaties
*: Ongeladen auto
■2WD-uitvoeringen
*: Auto's die een aanhangwagen kunnen trekken. (Blz. 280)
Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen
Totale lengte*4.600 mm (181,1 in.)
Totale breedte*1.855 mm (73,0 in.)
Totale hoogte*1.685 mm (66,3 in.)
Wielbasis*2.690 mm (105,9 in.)
Spoorbreedte*Voor1.605 mm (63,2 in.)
Achter1.625 mm (64,0 in.)
Gewichten
Maximaal toelaatbaar
voertuiggewicht
Auto's met linkse
besturing2.135 kg (4.707 lb.)
Auto's met rechtse
besturing2.130 kg (4.696 lb.)
Maximale asbelastingVoor1.150 kg (2.535 lb.)
Achter1.150 kg (2.535 lb.)
Kogeldruk*70 kg (154 lb.)
Maximaal aanhang-
wagengewicht*
Ongeremd750 kg (1.653 lb.)
Geremd800 kg (1.764 lb.)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 582 Wednesday, July 29, 2020 9:01 AM

583
8
8-1. Specificaties
Voertuigspecificaties
■AWD-uitvoeringen
*: Auto's die een aanhangwagen kunnen trekken. (
Blz. 280)
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Bij sommige uitvoeringen is dit nummer
links boven op het dashboard ingesla-
gen. Dit nummer staat ook op het type-
plaatje.
Dit nummer is ook onder de voorstoel
rechts aangebracht.
Maximaal toelaatbaar
voertuiggewicht
Auto's met linkse
besturing2.225 kg (4.905 lb.)
Auto's met rechtse
besturing2.215 kg (4.883 lb.)
Maximale asbelastingVoor1.220 kg (2.690 lb.)
Achter1.220 kg (2.690 lb.)
Kogeldruk*70 kg (154 lb.)
Maximaal aanhang-
wagengewicht*
Ongeremd750 kg (1.653 lb.)
Geremd1.650 kg (3.638 lb.)
Identificatie van de auto
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 583 Wednesday, July 29, 2020 9:01 AM
