2021 TOYOTA RAV4 HYBRID air filter

3INHOUDSOPGAVE
1
6 5
4
3
2
8
7
4-1. Voordat u gaat rijden
Rijden met de auto ................... 272
Lading en bagage .................... 278
Rijden met een aanhangwagen (Azerbeidzjan en Georgië)..... 280
Rijden met een aanhangwagen (behalve Azerbeidzjan en
Georgië)................................. 280
4-2. Rijprocedures Startknop.................................. 290
EV-modus ................................ 294
Hybridetransmissie .................. 296
Richtingaanwijzerschakelaar ... 300
Parkeerrem .............................. 301
Brake Hold ............................... 304
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar ........................ 307
AHB (Automatic High Beam) ... 309
Schakelaar mistlampen............ 312
Ruitenwissers en -sproeiers..... 313
Achterruitenwisser en -sproeier ................................ 316
4-4. Tanken Openen van de tankdop........... 318
4-5. Gebruik van de ondersteunende systemen
Toyota Safety Sense................ 320
PCS (Pre-Crash Safety- systeem) ................................ 331
LTA (Lane Tracing Assist) ....... 339
RSA (Road Sign Assist) ........... 348
Dynamic Radar Cruise Control met volledig snelheidsbereik . 352
Cruise control ........................... 363
Snelheidsbegrenzer ................. 366
BSM (Blind Spot Monitor) ........ 368Toyota Parking Assist-sensor ..
383
PKSB (Parking Support Brake) .................................... 391
Parking Support Brake-functie (voor stilstaande objecten)..... 396
Parking Support Brake-functie (voor voertuigen die
achterlangs rijden) ................. 402
Rijmodusselectieschakelaar..... 406
Trail-modus (AWD-uitvoeringen) ............... 408
GPF-systeem (benzineroetfilter) ................... 410
Ondersteunende systemen ...... 411
4-6. Rijtips Rijden met een hybrideauto ..... 418
Rijden in de winter.................... 420
Voorzorgsmaatregelen bij terreinauto's ...................... 423
5-1. Gebruik van de airconditioning en de achterruitverwarming
Automatische airconditioning ... 428
Stuurwielverwarming/ stoelverwarming/
stoelventilatoren..................... 434
5-2. Gebruik van de interieurverlichting
Overzicht interieurverlichting .... 43
7
5-3. Gebruik van de opbergmogelijkheden
Overzicht van opbergmogelijkheden ............ 440
Voorzieningen in de bagageruimte ......................... 444
5-4. Gebruik van de overige voorzieningen in het interieur
Overige voorzieningen
in het interieur ........................ 450
4Rijden
5Voorzieningen in het interieur
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 3 Wednesday, July 29, 2020 9:01 AM

431
5
5-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
■Wanneer de buitentemperatuur tot bijna
0°C daalt
De ontvochtigingsfuncti e werkt mogelijk niet,
zelfs niet wanneer de toets A/C wordt inge-
drukt.
■Geuren ventilatie en airconditioning
●Zet de airconditioning in de buitenluchtmo-
dus om frisse lucht binnen te laten.
●Tijdens het gebruik kunnen verschillende
geuren van binnen en buiten de auto in het
airconditioningsysteem terechtkomen. Dit
kan tot gevolg hebben dat de lucht die uit
de uitstroomopeningen komt niet lekker
ruikt.
●Het voorkomen van mogelijke geuren:
• We raden u aan het airconditioningsys- teem in de buitenluchtmodus te zetten
voordat u de motor uitschakelt.
• Mogelijk wordt het inschakelen van de aanjager direct nadat de airconditioning in
de automatische modus wordt ingescha-
keld even vertraagd.
●Bij het parkeren schakelt het systeem
automatisch de buitenluchtmodus in voor
een betere luchtcirculatie in de auto, wat
helpt om geuren bij het starten van de auto
te verminderen.
■Interieurfilter
 Blz. 495
■Persoonlijke voorkeursinstellingen
De instellingen (bijv. de werking van de toets
AUTO van de airconditioning) kunnen wor-
den gewijzigd.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: Blz. 603)
1 Druk op de schakelaar AUTO.
De ontvochtigingsfunctie wordt ingescha-
keld. De uitstroomopeningen waaruit de
lucht komt en de aanjagersnelheid worden
automatisch geregeld op basis van de geko-
zen temperatuur en de luchtvochtigheid.
2Wijzig de ingestelde temperatuur.
3 Druk op de schakelaar OFF om de
procedure te beëindigen.
Als de instelling van de aanjagersnel-
heid of de luchtcirculatiemodi worden
bediend, dooft het controlelampje van
de automatische modus. De automati-
sche modus blijft echter ingeschakeld
voor de andere functies dan die worden
bediend.
■Gebruik van de automatische modus
De aanjagersnelheid wordt automatisch
geregeld op basis van de gekozen tempera-
tuur en de omgevingscondities.
Daarom kan direct na het indrukken van de
schakelaar AUTO de aanjager even worden
uitgeschakeld tot er voldoende warme of
koude lucht voorhanden is.
WAARSCHUWING
■Voorkomen dat de voorruit beslaat
Gebruik de schakelaar voor de voorruitont-
waseming niet in combinatie met koele
lucht bij zeer vochtig weer.
Het verschil tussen de buitentemperatuur
en de temperatuur van de voorruit zorgt
ervoor dat de buitenkant van de voorruit
beslaat, waardoor het zicht wordt belem-
merd.
■Als de buitenspiegelverwarming
ingeschakeld is
Raak het spiegeloppervlak van de buiten-
spiegels niet aan wanneer de buitenspie-
gelverwarming is ingeschakeld.
OPMERKING
■Voorkomen van ontlading van de
12V-accu
Laat, als het hybridesysteem is uitgescha-
keld, de airconditioning niet langer inge-
schakeld dan noodzakelijk is.
Gebruik van de automatische
modus
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 431 Wednesday, July 29, 2020 9:01 AM

4686-3. Zelf uit te voeren onderhoud
1Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
2Druk de veiligheidshaak naar links
en open de motorkap.
WAARSCHUWING
●Raak de motor, de vermogensregeleen-
heid, de radiateur, het uitlaatspruitstuk,
enz. niet direct na het rijden aan, aange-
zien deze onderdelen heet kunnen zijn.
De olie en andere vloeistoffen kunnen
ook heet zijn.
●Laat geen brandbare voorwerpen, zoals
een stuk papier of een doek, achter in
de motorruimte.
●Rook niet, veroorzaak geen vonken en
voorkom open vuur in de buurt van de
12V-accu. De brandstof- en accudam-
pen zijn licht ontvlambaar.
●Wees voorzichtig, w ant remvloeistof is
gevaarlijk voor uw handen en ogen en
kan gelakte oppervlakken beschadigen.
Als u remvloeistof op uw handen of in
uw ogen krijgt, spoel ze dan onmiddellijk
met schoon water. Raadpleeg een arts
als u last blijft houden.
■Werkzaamheden bij de elektrische
koelventilator of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kan de
elektrische koelventil ator automatisch wor-
den ingeschakeld als de airconditioning
wordt ingeschakeld en/of als de koelvloei-
stoftemperatuur hoog is. ( Blz. 475)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen te
beschermen tegen rondvliegend of vallend
materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
■Als het vloeistofniveau te laag of te
hoog is
Het is normaal dat het remvloeistofniveau
iets lager wordt door slijtage van de rem-
blokken of door een hoog vloeistofniveau
in de accumulator.
Als het reservoir regelmatig moet worden
bijgevuld, kan dit duiden op een serieus
probleem.
Motorkap
Ontgrendelen van de motorkap
vanuit het interieur.
Openen van de motorkap
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 468 Wednesday, July 29, 2020 9:01 AM

473
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet u
olie bijvullen van het type zoals hierna
is vermeld, of van hetzelfde type als
waarmee de motor eerder werd gevuld.
1 Verwijder de olievuldop door deze
linksom te draaien.
2 Giet beetje voor beetje motorolie in
de vulopening en controleer onder-
tussen het oliepeil steeds door mid-
del van de peilstok.
3 Plaats de olievuldop door deze
rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoe-
veelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe
en moet er mogelijk tussen de onderhoudsin-
tervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat de
motor is vervangen
●Als een lagere kwaliteit motorolie of motor-
olie met een verkeerde viscositeit wordt
gebruikt
●Bij het rijden met hoge motortoerentallen,
met een zwaar beladen auto, met een aan-
hangwagen of bij veelvuldig optrekken en
afremmen
●Als de motor langdurig stationair draait, of
bij veelvuldig rijden in druk verkeer
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke
stoffen die huidaandoeningen zoals ont-
steking of huidkanker kunnen veroorza-
ken. Wees daarom voorzichtig en
vermijd langdurig en herhaaldelijk con-
tact met de huid. Verwijder afgewerkte
motorolie door goed met water en zeep
te wassen.
●Voer afgewerkte motorolie en gebruikte
oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en
gebruikte oliefilters nooit weg in de vuil-
nisbak, in het riool of zomaar ergens.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor
meer informatie over recycling of afvoe-
ren.
●Houd motorolie buiten het bereik van
kinderen.
OPMERKING
■Voorkomen van ernstige schade aan
de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
●Controleer na het olie verversen altijd
het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vast-
gedraaid.
■Als er olie wordt gemorst op de
motorafdekplaat
Verwijder eventueel aanwezige motorolie
zo snel mogelijk van de motorafdekplaat
met een neutraal reinigingsmiddel om te
voorkomen dat de motorafdekplaat
beschadigd raakt. Gebruik geen organisch
oplosmiddel, zoals remmenreiniger.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 473 Wednesday, July 29, 2020 9:01 AM

495
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Auto's met linkse besturing
1 Zet het contact UIT.
2 Open het dashboardkastje en schuif
de demper los.
3 Druk de nokken aan beide zijden
van het dashboardkastje in en open
het dashboardkastje langzaam
helemaal terwijl u het ondersteunt. 4
Til het volledig geopende dash-
boardkastje iets omhoog en trek het
richting de stoel om de onderzijde
van het dashboardkastje los te
maken.
Oefen geen overmatige kracht uit wanneer
het dashboardkastje niet loskomt wanneer u
er licht aan trekt. Trek het dashboardkastje
in plaats daarvan richting de stoel terwijl u
de hoogte van het dashboardkastje enigs-
zins aanpast.

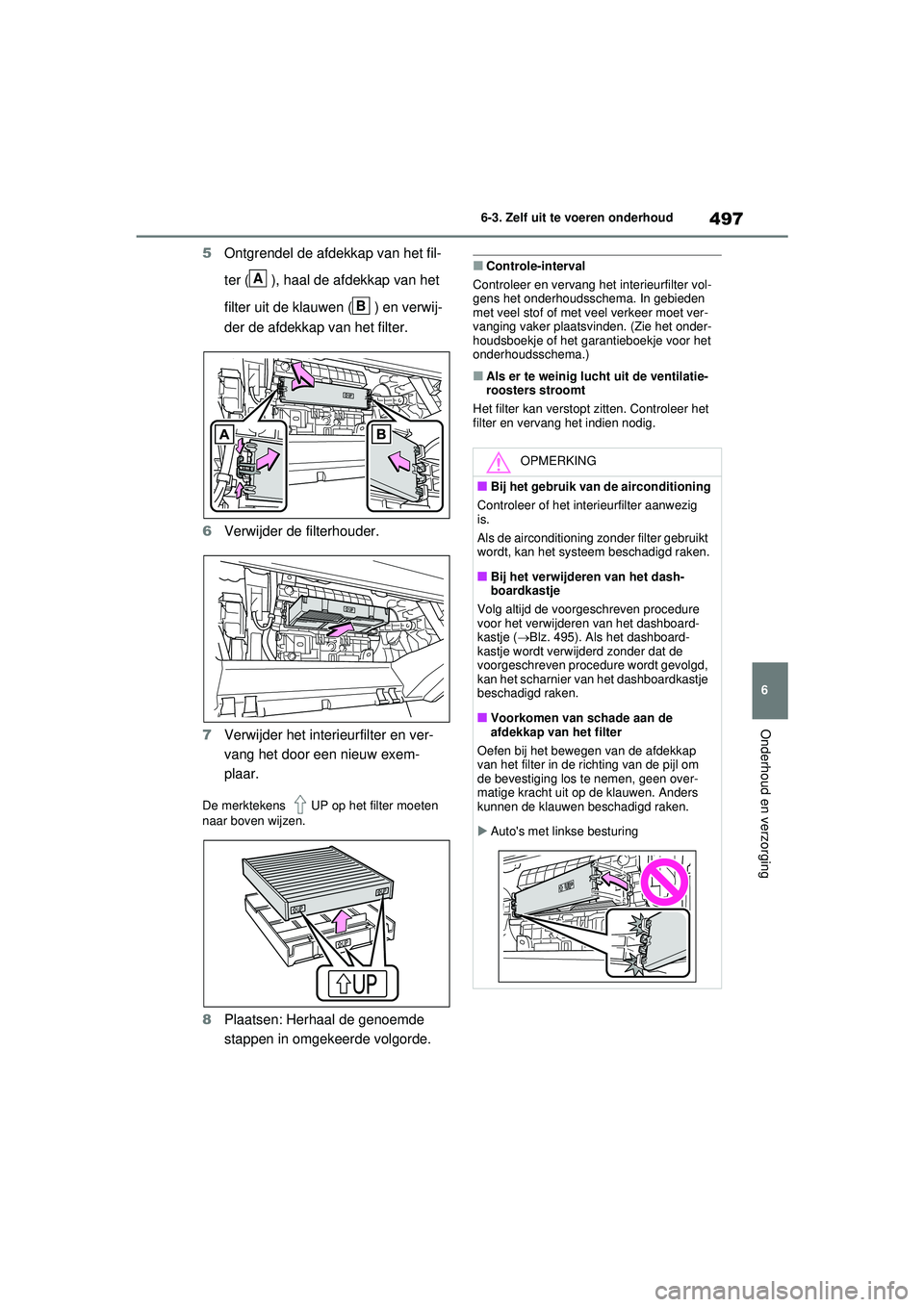

5Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter.
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen
A
B
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 495 Wednesday, July 29, 2020 9:01 AM

497
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
5
Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter.
6 Verwijder de filterhouder.
7 Verwijder het interieurfilter en ver-
vang het door een nieuw exem-
plaar.
De merktekens UP op het filter moeten
naar boven wijzen.
8Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
■Controle-interval
Controleer en vervang het interieurfilter vol-
gens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet ver-
vanging vaker plaatsvinden. (Zie het onder-
houdsboekje of het garantieboekje voor het
onderhoudsschema.)
■Als er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
A
B
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zo nder filter gebruikt
wordt, kan het systeem beschadigd raken.
■Bij het verwijderen van het dash-
boardkastje
Volg altijd de voorgeschreven procedure
voor het verwijderen van het dashboard-
kastje ( Blz. 495). Als het dashboard-
kastje wordt verwijderd zonder dat de
voorgeschreven procedure wordt gevolgd,
kan het scharnier van het dashboardkastje
beschadigd raken.
■Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
 Auto's met linkse besturing
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 497 Wednesday, July 29, 2020 9:01 AM

611Alfabetische index
Alfabetische index
A
Aan/uit-schakelaar airbag...................... 47
ABS (antiblokkeersysteem) ................. 411Functie .............................................. 411
Waarschuwingslampje ...................... 535
ACA (Active Cornering Assist) ........... 411
Accessoireaansluitingen ..................... 451
Accu (12V-accu) ................................... 476 Als de 12V-accu is ontladen .............. 571
Vervangen ......................................... 574
Voorbereidingen en controles bij rijden in de winter ......................................... 420
Waarschuwingslampje ...................... 534
Achterklep ............................................. 179
Afstandsbediening............................. 183
Elektrisch bedienbare achterklep ...... 183
Handsfree elektrisch bedienbare achter-klep ................................................. 184
Achterlichten Lampen vervangen ........................... 512
Lichtschakelaar ................................. 307
Achterruitenwisser ............................... 316
Achterruitverwarming
Achterruit ........................................... 430
Buitenspiegels ................................... 430
Voorruit .............................................. 429
Achterstoel Hoofdsteunen .................................... 248
Rugleuningen achter neerklappen .... 244
Achteruitrijlichten Lampen vervangen ........................... 512
Vermogen .......................................... 590
Active Cornering Assist (ACA) ........... 411
Actueel brandstofverbruik........... 134, 144
Afdekplaat ............................................. 445
Afmetingen............................................ 582
Afstandsbediening ............................... 150 Batterij vervangen ............................. 507
Energiebesparende functie ............... 194
Vergrendelen/ontgrendelen ............... 150
Airbags .................................................... 38 Aan/uit-schakelaar airbag ................... 47
Airbags ................................................ 38 Algemene voorzorgsmaatregelen
airbags ............................................. 42
De juiste houding achter het stuur ...... 33
Plaats van airbags .............................. 38
Voorwaarden voor activering curtain airbags .................................. 40
Voorwaarden voor activering side airbags ...................................... 40
Voorwaarden voor activering
van airbags ....................................... 40
Voorwaarden voor activering van de side airbags en curtain airbags ... 40
Voorzorgsmaatregelen airbag voor kinderen ................................... 42
Voorzorgsmaatregelen
curtain airbags .................................. 42
Voorzorgsmaatregelen side airbags ... 42
Voorzorgsmaatregelen side airbags en curtain airbags ............................. 42
Waarschuwingslampje airbag ........... 535
Waarschuwingslampje SRS ............. 535
Wijzigingen aan en afvoeren van airbags ....................................... 45
Airco ...................................................... 428 Automatische airconditioning ............ 428
Geconcentreerde
luchtcirculatiemodus voorstoel
(S-FLOW-modus) ........................... 432
Interieurfilter ...................................... 495
Persoonlijke voorkeursinstellingen aanjager ......................................... 430
Airconditioning .................................... 428
Automatische airconditioning ............ 428
Geconcentreerde luchtcirculatiemodus voorstoel
(S-FLOW-modus) ........................... 432
Interieurfilter ...................................... 495
Persoonlijke voorkeursinstellingen
aanjager ......................................... 430
Alarm ..................................................... 111 Alarm ................................................ 111
Waarschuwingszoemer .................... 533
Alarmknipperlichten ............................ 524
Antenne
Smart entry-systeem met startknop .. 193
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 611 Wednesday, July 29, 2020 9:01 AM

612Alfabetische index
Antiblokkeersysteem (ABS) ................ 411 Functie .............................................. 411
Waarschuwingslampje ...................... 535
Antidiefstalsysteem Alarm ................................................. 111
Hellingsensor .................................... 112
Inbraaksensor ................................... 112
Startblokkering .................................... 87
Supervergrendeling ........................... 110
Armsteun............................................... 457
Asbak..................................................... 450
Automatic High Beam-systeem .......... 309
Automatische airconditioning............. 428 Interieurfilter ...................................... 495
Persoonlijke voorkeursinstellingen
aanjager .......................................... 430
Automatische verlichting .................... 307
Automatische verticale koplampverstelling ............................ 308
B
Baby- en kinderzitjes ............................. 49
Met een bevestigingspunt voor de bovenste gordel ........................... 64
Plaatsingsmethode
baby- of kinderzitje............................ 61
Punten om rekening mee te houden ... 50
Rijden met kinderen in de auto ........... 48
Vastgezet met een onderste ISOfix- bevestigingspunt ............................... 63
Vastgezet met een veiligheidsgordel .. 62
Baby- of kinderzitje plaatsen op de voorpassagiersstoel ................. 51
Bagageafdekking.................................. 447
Bagagehaken ........................................ 444
Bagageruimteverlichting ............. 182, 185 Vermogen .......................................... 590
Banden .................................................. 478 Als uw auto een lekke band
heeft ........................................ 547, 558
Banden, wisselen van ....................... 480
Bandenspanning ............................... 492 Bandenspannings-
waarschuwingssysteem ................. 480
Controle ............................................ 478
Reservewiel ...................................... 558
Sneeuwkettingen .............................. 422
Vervangen ................................ 547, 558
Waarschuwingslampje ...................... 539
Winterbanden ................................... 420
Bandenspanning
Waarschuwingslampje ...................... 539
Bandenspannings- waarschuwingssysteem
Functie .............................................. 480
Initialisatie ......................................... 490
Plaatsen van bandenspannings- sensoren en -zenders..................... 490
Registreren van identificatiecodes .... 492
Waarschuwingslampje ...................... 539
Batterijpakket (tractiebatterij) Plaats .................................................. 82
Specificatie ....................................... 585
Batterijpakket (tractiebatterij) ............... 82
Bedieningstoetsen
instrumentenpaneel .......................... 133
Bekerhouders ....................................... 442
Bevestigingspunten bovenste gordel .. 64
Binnenspiegel .............................. 251, 252
Blind Spot Monitor (BSM) ................... 368 Blind Spot Monitor-functie................. 378
Rear Crossing Traffi c Alert-functie.... 380
Blokkeerschakelaar ruitbediening ..... 263
Brake Assist ......................................... 411
Brake Hold-systeem ............................ 304
Brandstof Brandstofmeter ......................... 122, 126
Informatie .......................................... 591
Informatie tankstation ....................... 624
Tanken .............................................. 318
Waarschuwingslampje ...................... 539
Brandstofmeter ............................ 122, 126
BSM (Blind Spot Monitor) ................... 368
Blind Spot Monitor-functie................. 378
Rear Crossing Traffi c Alert-functie.... 380
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 612 Wednesday, July 29, 2020 9:01 AM
