2021 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

4485-3. Gebruik van de opbergmogelijkheden
2Trek de afdekking uit de houder en
bevestig hem aan de haakjes.
■Verwijderen van de bagageafdek-
king
1 Maak de afdekking los van de linker
en rechter bevestigingspunten en
laat hem terugkomen.
2 Druk het uiteinde van de bagageaf-
dekking in en beweeg de bagageaf-
dekking omhoog.
■De bagageafdekking opbergen
(behalve auto's met een volwaar-
dig reservewiel)
1 Open de achterste afdekplaat en
verwijder de afdekplaten aan de zij-
kant.
Verwijder de afdekplaat wanneer de achter-
kant (antislipzijde) van de afdekplaat naar
boven is gericht.
2 Plaats beide uiteinden van de baga-
geafdekking in de houder.
WAARSCHUWING
■Bagageafdekking
●Controleer bij het plaatsen/opbergen
van de bagageafdekking of de bagage-
afdekking veilig geplaatst/opgeborgen
is. Als dit niet het geval is, kunnen de
inzittenden bij plotseling remmen of een
aanrijding ernstig letsel oplopen.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 448 Wednesday, July 29, 2020 9:01 AM

449
5
5-3. Gebruik van de opbergmogelijkheden
Voorzieningen in het interieur
WAARSCHUWING
●Plaats geen voorwerpen op de bagage-
afdekking. Bij plotseling remmen of het
maken van een bocht vliegt het voor-
werp mogelijk rond en kan het een inzit-
tende raken. Dit kan leiden tot een
ongeval waarbij ernstig letsel kan ont-
staan.
●Laat kinderen niet op de bagageafdek-
king klimmen. Dit kan leiden tot bescha-
diging van de bagageafdekking, en
mogelijk tot ernstig
letsel bij het kind.
OPMERKING
■Voorkomen van beschadiging van de
bagageafdekking
Plaats niets op de bagageafdekking. Bij
het oprollen van de bagageafdekking kun-
nen voorwerpen vast komen te zitten. De
afdekking raakt beschadigd en produceert
lawaai bij het oprollen.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 449 Wednesday, July 29, 2020 9:01 AM

4505-4. Gebruik van de overige voorzieningen in het interieur
5-4.Gebruik van de overige voorzieningen in het interieur
1Klap de zonneklep omlaag om deze
in de vooruitgerichte stand te zet-
ten.
2 Klap de zonneklep omlaag, maak
de klep los en draai deze naar de
zijkant om de zonneklep in de zijde-
lingse stand te zetten.
Verschuif het klepje om de spiegel te
openen.
De verlichting gaat branden als het afdek-
klepje opzij geschoven wordt.
■Automatisch uitschakelen van de ver-
lichting om te voorkomen dat de 12V-
accu ontladen raakt
Als de make-upverlichting blijft branden
nadat het contact UIT is gezet, gaat de ver-
lichting na 20 minuten automatisch uit.
De asbak kan in de bekerhouder wor-
den geplaatst.
Overige voorzieningen in
het interieur
Zonnekleppen
Make-upspiegels
OPMERKING
■Voorkomen van ontlading van de
12V-accu
Laat de make-upverlichting niet langer
branden dan noodzakelijk is als het hybri-
desysteem is uitgeschakeld.
Uitneembare asbak (indien
aanwezig)
WAARSCHUWING
■Indien niet in gebruik
Houd de asbak gesloten. Bij plotseling
remmen kan een ongeval ontstaan door-
dat een inzittende wordt geraakt door de
open asbak of door as die uit de asbak
vliegt.
■Voorkomen van brand
●Zorg ervoor dat lucifers en sigaretten
volledig gedoofd zijn voordat u ze in de
asbak stopt en controleer of de asbak
geheel gesloten is.
●Stop geen papier of ander licht ontvlam-
baar materiaal in de asbak.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 450 Wednesday, July 29, 2020 9:01 AM

451
5
5-4. Gebruik van de overige voorzieningen in het interieur
Voorzieningen in het interieur
Gebruik deze als voeding voor elektro-
nische accessoires die minder dan 12
V gelijkstroom/10 A verbruiken (stroom-
verbruik van 120 W).
Zorg er bij het gebruik van elektroni-
sche accessoires voor dat het stroom-
verbruik van alle aangesloten
accessoireaansluitingen lager is dan
120 W.
■Voor
Open het klepje.
■Consolevak (indien aanwezig)
Open het consolevak en open het
klepje.
■Achter (indien aanwezig)
Open het klepje.
■Bagageruimte (indien aanwezig)
Open het klepje.
■De accessoireaansluiting kan worden
gebruikt als
Het contact in stand ACC of AAN staat.
■Als het hybridesysteem wordt uitge-
schakeld
Koppel aangesloten elektrische apparaten
met een oplaadfunctie, zoals een powerbank,
los.
Als dergelijke apparaten niet worden losge-
koppeld, wordt het hybridesysteem mogelijk
niet op de normale manier uitgeschakeld.
Accessoireaansluiting
OPMERKING
■Wanneer de accessoireaansluiting
niet in gebruik is
Sluit de accessoireaansluiting af met het
kapje als de aansluiti ng niet in gebruik is,
om schade aan de accessoireaansluiting
te voorkomen.
Vreemde voorwerpen of vloeistoffen die in
de accessoireaansluiting terechtkomen,
kunnen kortsluiting veroorzaken.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 451 Wednesday, July 29, 2020 9:01 AM

4525-4. Gebruik van de overige voorzieningen in het interieur
De USB-laadaansluitingen worden
gebruikt om externe apparaten bij 5 V
van 2,1 A aan stroom te voorzien.
De USB-laadaansluitingen zijn uitslui-
tend bedoeld voor opladen. Ze zijn niet
ontworpen voor het overbrengen van
gegevens of andere doeleinden.
Afhankelijk van het draagbare apparaat
wordt er mogelijk niet goed opgeladen.
Raadpleeg de handleiding van het
apparaat voordat u de laadaansluiting
gebruikt.
■Gebruik van de USB-laadaanslui-
tingen
Consolevak
Achter
Open het klepje.
■De USB-laadaansluitingen kunnen wor-
den gebruikt als
Het contact in stand ACC of AAN staat.
■Situaties waarin de USB-laadaansluitin-
gen mogelijk niet goed werken
●Als er een apparaat dat meer dan 2,1 A bij
5 V verbruikt, wordt aangesloten
●Als er een apparaat dat is ontworpen voor
communicatie met een pc, zoals een USB-
geheugen, wordt aangesloten
●Als het aangesloten externe apparaat
wordt uitgeschakeld (afhankelijk van het
apparaat)
●Als de temperatuur in de auto hoog is, bij-
voorbeeld nadat de auto in de zon heeft
gestaan
■Over aangesloten externe apparaten
Afhankelijk van het aangesloten externe
apparaat wordt het opladen mogelijk een
enkele keer onderbroken en vervolgens weer
gestart. Dit duidt niet op een storing.
OPMERKING
■Voorkomen van doorgebrande zeke-
ring
Sluit geen accessoires aan die meer dan
12 V/10 A verbruiken.
■Voorkomen van ontlading van de
12V-accu
Gebruik de accessoireaansluiting niet lan-
ger dan noodzakelijk is als het hybridesys-
teem niet ingeschakeld is.
USB-laadaansluitingen
(indien aanwezig)
OPMERKING
■Voorkomen van schade aan de USB-
laadaansluitingen
●Steek geen vreemde voorwerpen in de
aansluitingen.
●Mors geen water of andere vloeistoffen
in de aansluitingen.
●Sluit de klepjes als de USB-laadaanslui-
tingen niet worden gebruikt. Vreemde
voorwerpen of vloeistoffen die in een
aansluiting terechtkomen, kunnen kort-
sluiting veroorzaken.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 452 Wednesday, July 29, 2020 9:01 AM

453
5
5-4. Gebruik van de overige voorzieningen in het interieur
Voorzieningen in het interieur
U kunt een draagbaar apparaat opla-
den door een standaard Wireless Qi-
lader die compatibel is met draagbare
apparaten, bijvoorbeeld smartphones
en accu's voor mobiele telefoons, op
het laadgebied te plaatsen overeen-
komstig de voorschriften van het Wire-
less Power Consortium.
Deze functie kan niet worden gebruikt
met draagbare apparaten die groter zijn
dan het laadgebied. Ook werkt de func-
tie mogelijk niet normaal, afhankelijk
van het draagbare apparaat. Lees de
handleiding van de te gebruiken draag-
bare apparaten.
■Symbool “Qi”
Het symbool “Qi” is een handelsmerk
van het Wireless Power Consortium.
■Namen van alle onderdelen
Voedingsschakelaar
Werkingsindicator
Laadgebied
■Gebruik van de draadloze lader
1 Druk op de voedingsschakelaar van
de draadloze lader.
Wordt met iedere druk op de voedingsscha-
kelaar aan- en uitgeschakeld.
Wanneer de schakelaar aan is, gaat de wer-
kingsindicator (groen) branden.
OPMERKING
●Oefen geen overmatige kracht uit op de
USB-laadaansluitingen en stel ze niet
bloot aan hevige schokken.
●Demonteer of wijzig de USB-laadaan-
sluitingen niet.
■Voorkomen van schade aan externe
apparaten
●Laat externe apparaten niet achter in de
auto. De temperatuur in de auto kan
hoog oplopen, waardoor het externe
apparaat beschadigd kan raken.
●Druk niet op een extern apparaat of de
kabel ervan en oefen er geen onnodige
druk op uit terwijl het apparaat is aange-
sloten.
■Voorkomen van ontlading van de
12V-accu
Gebruik de USB-laadaansluitingen niet
gedurende lange tijd wanneer het hybride-
systeem is uitgeschakeld.
Draadloze lader
(indien aanwezig)
A
B
C
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 453 Wednesday, July 29, 2020 9:01 AM

4545-4. Gebruik van de overige voorzieningen in het interieur
Ook wanneer het hybridesysteem is uitge-
schakeld, blijft de status aan/uit van de voe-
dingsschakelaar opgeslagen.
2 Plaats de laadzijde van het draag-
bare apparaat naar beneden.
Tijdens het laden gaat de werkingsindicator
(oranje) branden.
Wanneer er niet wordt geladen, probeer dan
het draagbare apparaat zo dicht mogelijk bij
het midden van het laadgebied te plaatsen.
Wanneer het laden is voltooid, gaat de wer-
kingsindicator (groen) branden.
■Oplaadfunctie
 Wanneer het laden is voltooid en na
een bepaalde tijd in de onderbre-
kingsstatus, wordt het laden hervat.
 Wanneer het draagbare apparaat
wordt verplaatst, stopt het laden
even en wordt het vervolgens weer
hervat.
■Voorwaarden voor verlichting van
de werkingsindicator
*: Afhankelijk van het draagbare apparaat
kan het voorkomen dat de werkingsindica-
tor oranje blijft branden, ook al is het
laden voltooid.
 Als de werkingsindicator knippert
Als zich een fout voordoet, knippert de
werkingsindicator oranje.
Los de fout op basis van onderstaande
tabellen op.
• Knippert eens per seconde herhaal- delijk (oranje)
Werkings-indicatorVoorwaarden
UitschakelenWanneer de voeding voor de
draadloze lader uit is
Groen (gaat
branden)
In stand-by (status opladen
mogelijk)
Wanneer het laden is vol-
tooid*
Oranje (gaat
branden)
Wanneer het draagbare
apparaat op het laadgebied
wordt geplaatst (het draag-
bare apparaat wordt gesigna-
leerd)
Laden
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 454 Wednesday, July 29, 2020 9:01 AM

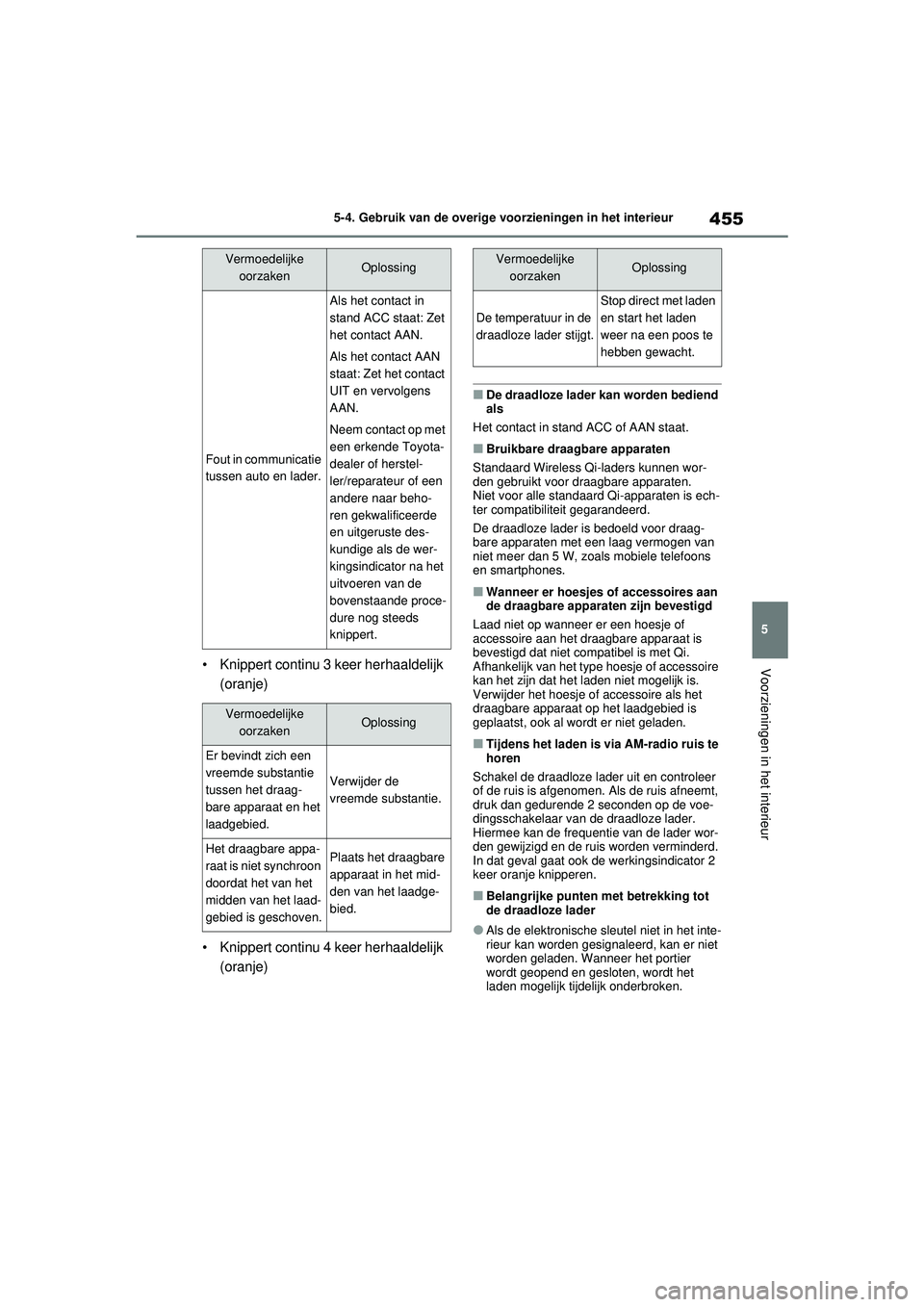

455
5
5-4. Gebruik van de overige voorzieningen in het interieur
Voorzieningen in het interieur• Knippert continu 3 keer herhaaldelijk
(oranje)
• Knippert continu 4 keer herhaaldelijk (oranje)
■De draadloze lader kan worden bediend
als
Het contact in stand ACC of AAN staat.
■Bruikbare draagbare apparaten
Standaard Wireless Qi-laders kunnen wor-
den gebruikt voor draagbare apparaten.
Niet voor alle standaard Qi-apparaten is ech-
ter compatibiliteit gegarandeerd.
De draadloze lader is bedoeld voor draag-
bare apparaten met een laag vermogen van
niet meer dan 5 W, zoals mobiele telefoons
en smartphones.
■Wanneer er hoesjes of accessoires aan
de draagbare apparaten zijn bevestigd
Laad niet op wanneer er een hoesje of
accessoire aan het draagbare apparaat is
bevestigd dat niet compatibel is met Qi.
Afhankelijk van het type hoesje of accessoire
kan het zijn dat het laden niet mogelijk is.
Verwijder het hoesje of accessoire als het
draagbare apparaat op het laadgebied is
geplaatst, ook al wordt er niet geladen.
■Tijdens het laden is via AM-radio ruis te
horen
Schakel de draadloze lader uit en controleer
of de ruis is afgenomen. Als de ruis afneemt,
druk dan gedurende 2 seconden op de voe-
dingsschakelaar van de draadloze lader.
Hiermee kan de frequentie van de lader wor-
den gewijzigd en de ruis worden verminderd.
In dat geval gaat ook de werkingsindicator 2
keer oranje knipperen.
■Belangrijke punten met betrekking tot
de draadloze lader
●Als de elektronische sleutel niet in het inte-
rieur kan worden gesignaleerd, kan er niet
worden geladen. Wanneer het portier
wordt geopend en gesloten, wordt het
laden mogelijk tijdelijk onderbroken.
Vermoedelijke
oorzakenOplossing
Fout in communicatie
tussen auto en lader.
Als het contact in
stand ACC staat: Zet
het contact AAN.
Als het contact AAN
staat: Zet het contact
UIT en vervolgens
AAN.
Neem contact op met
een erkende Toyota-
dealer of herstel-
ler/reparateur of een
andere naar beho-
ren gekwalificeerde
en uitgeruste des-
kundige als de wer-
kingsindicator na het
uitvoeren van de
bovenstaande proce-
dure nog steeds
knippert.
Vermoedelijke oorzakenOplossing
Er bevindt zich een
vreemde substantie
tussen het draag-
bare apparaat en het
laadgebied.
Verwijder de
vreemde substantie.
Het draagbare appa-
raat is niet synchroon
doordat het van het
midden van het laad-
gebied is geschoven.Plaats het draagbare
apparaat in het mid-
den van het laadge-
bied.
Vermoedelijke
oorzakenOplossing
De temperatuur in de
draadloze lader stijgt.
Stop direct met laden
en start het laden
weer na een poos te
hebben gewacht.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 455 Wednesday, July 29, 2020 9:01 AM
