Page 521 of 626
5206-3. Zelf uit te voeren onderhoud
7Verwijder de lamp.
8 Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.
Zet na het plaatsen van de lamphouder de
kabel weer vast in de clip.
9Plaats de lichtunit.
Zorg dat de twee lippen van de lichtunit
goed worden bevestigd en plaats de twee
schroeven.
10Klap de spiegel uit.
11 Plaats de spiegelkap.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 520 Wednesday, July 29, 2020 9:01 AM
Page 522 of 626

521
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
12
Sluit de stekkers van de spiegel
aan.
13 Lijn de lippen uit en bevestig het
spiegelglas door de lippen in diago-
nale paren naar binnen te drukken.
Zorg ervoor dat u de lippen in de volgorde
zoals in de afbeelding is aangegeven plaatst
en druk ze naar binnen totdat u een klikge-
luid hoort.
Hoort u geen klikgeluid, forceer de lippen
dan niet verder. Verwijder het spiegelglas en
controleer of de lippen goed zijn uitgelijnd.
WAARSCHUWING
■Lampen vervangen
●Schakel de verlichting uit. Wacht na het
uitschakelen van de verlichting tot de
lamp is afgekoeld.
De lamp kan erg heet worden en brand-
wonden veroorzaken.
●Raak het glas van de lamp niet aan met
blote handen. Als u het glas van de
lamp toch moet vastpakken, gebruik
daarvoor dan een schone droge doek,
om te voorkomen dat er vocht of olie op
de lamp komt.
Als de lamp een kras heeft of is geval-
len, kan deze defect raken of breken.
●Zorg ervoor dat de lamp en overige
onderdelen goed vastzitten. Anders kan
de lamp door oververhitting beschadigd
raken, kan brand ontstaan of kan water
binnendringen in de lichtunit. Hierdoor
kan de lamp beschadigd raken en kan
condensvorming in het lampglas optre-
den.
●Probeer lampen, stekkers, elektrische
circuits of andere onderdelen van de
verlichting niet te repareren of uit elkaar
te halen.
Als u dat wel doet, kunt u een elektri-
sche schok krijgen en ernstig letsel
oplopen.
■Voorkomen van schade en brand
●Controleer of de lamp goed vastzit.
●Controleer het vermogen van de lamp
voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 521 Wednesday, July 29, 2020 9:01 AM
Page 523 of 626
5226-3. Zelf uit te voeren onderhoud
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 522 Wednesday, July 29, 2020 9:01 AM
Page 524 of 626

7
523
7
Bij problemen
Bij problemen
7-1. Belangrijke informatieAlarmknipperlichten ............... 524
Als uw auto in geval van nood tot stilstand moet worden
gebracht .............................. 524
Als de auto vastzit in stijgend water ...................... 525
7-2. Stappen die genomen moeten worden in noodgevallen
Als uw auto moet worden gesleept............................... 527
Als u denkt dat er iets mis is .. 531
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer
klinkt .................................... 533
Als er een waarschuwingsmelding
wordt weergegeven ............. 543
Als uw auto een lekke band heeft (auto's zonder
een reservewiel) .................. 547
Als uw auto een lekke band heeft (auto's met
een reservewiel) .................. 558
Als het hybridesysteem niet kan worden gestart ....... 567
Als u uw sleutels verliest ....... 568
Als de tankdopklep niet kan worden geopend........... 569
Als de elektronische sleutel niet goed werkt .................... 569
Als de 12V-accu is ontladen .. 571
Als de motor oververhit raakt ................... 576
Als de auto vast komt te zitten ....................... 580
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 523 Wednesday, July 29, 2020 9:01 AM
Page 525 of 626

5247-1. Belangrijke informatie
7-1.Belangrijke informatie
Druk op de schakelaar.
Alle richtingaanwijzers gaan knipperen.
Druk nogmaals op de schakelaar om ze
weer uit te schakelen.
■Alarmknipperlichten
●Als de alarmknipperlichten gedurende lan-
gere tijd worden gebruikt terwijl het hybri-
desysteem niet in werking is (terwijl het
controlelampje READY niet brandt) kan de
12V-accu ontladen raken.
●Als een van de airbags wordt geactiveerd
of bij een harde aanrijding van achteren
worden de alarmknipperlichten automa-
tisch ingeschakeld.
De alarmknipperlichten worden na onge-
veer 20 minuten automatisch uitgescha-
keld. Druk twee keer op de schakelaar om
de alarmknipperlichten handmatig uit te
schakelen. (De alarmknipperlichten wor-
den mogelijk niet automatisch ingescha-
keld, afhankelijk van de kracht en de
omstandigheden van de aanrijding.)
1Trap het rempedaal met beide voe-
ten stevig in.
Rem niet “pompend”; hierdoor is meer
kracht nodig om de auto tot stilstand te bren-
gen.
2Zet de selectiehendel in stand N.
Als de selectiehendel in stand N
staat
3 Zet na het afremmen de auto stil op
een veilige plaats langs de weg.
4 Schakel het hybr idesysteem uit.
Als de selectiehendel niet in stand N
kan worden gezet
3 Blijf het rempedaal met beide voe-
ten intrappen om de rijsnelheid van
de auto zo veel mogelijk af te rem-
men.
Alarmknipperlichten
De alarmknipperlichten worden
gebruikt om andere bestuurders te
waarschuwen wanneer de auto tot
stilstand moet worden gebracht,
bijvoorbeeld bij pech.
Bedieningsinstructies
Als uw auto in geval van
nood tot stilstand moet
worden gebracht
Breng de auto alleen in noodge-
vallen, bijvoorbeeld wanneer de
auto niet op de normale manier
stilgezet kan word en, als volgt tot
stilstand:
De auto tot stilstand brengen
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 524 Wednesday, July 29, 2020 9:01 AM
Page 526 of 626

525
7
7-1. Belangrijke informatie
Bij problemen
4
Houd de startknop gedurende ten
minste 2 seconden ingedrukt of
druk hem 3 maal achter elkaar kort
in.
5 Breng de auto op een veilige plaats
langs de weg tot stilstand.
Doe eerst de veiligheidsgordel af.
Als het portier geopend kan worden,
open het dan en verlaat de auto.
Als het portier niet geopend kan wor-
den, open dan de ruit met de scha-
kelaar voor de ruitbediening en
verlaat de auto via de ruitopening.
Als de ruit niet geopend kan worden
met de schakelaar voor de ruitbedie-
ning, blijf dan kalm en wacht tot het
waterniveau in de auto stijgt tot het
punt waarop de waterdruk in de auto
gelijk is aan de waterdruk buiten de
auto. Open vervolgens het portier en
verlaat de auto.
WAARSCHUWING
■Als het hybridesysteem tijdens het
rijden uitgeschakeld moet worden
De stuurbekrachtiging zal niet meer wer-
ken, waardoor het verdraaien van het
stuurwiel zwaarder gaat. Minder zo veel
mogelijk vaart voordat u het hybridesys-
teem uitschakelt.
Als de auto vastzit in
stijgend water
Als de auto onder water staat, blijf
dan kalm en voer de volgende
handelingen uit.
WAARSCHUWING
■Gebruik van een noodhamer* om in
noodgevallen uit de auto te ontsnap-
pen
De zijruiten voor en achter en de achterruit
kunnen worden ingeslagen met een nood-
hamer
* om in noodgevallen uit de auto te
ontsnappen. Met een noodhamer kunt u
echter niet de voorruit inslaan, omdat deze
van gelaagd glas is.
*: Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige voor
meer informatie over een noodhamer.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 525 Wednesday, July 29, 2020 9:01 AM
Page 527 of 626
5267-1. Belangrijke informatie

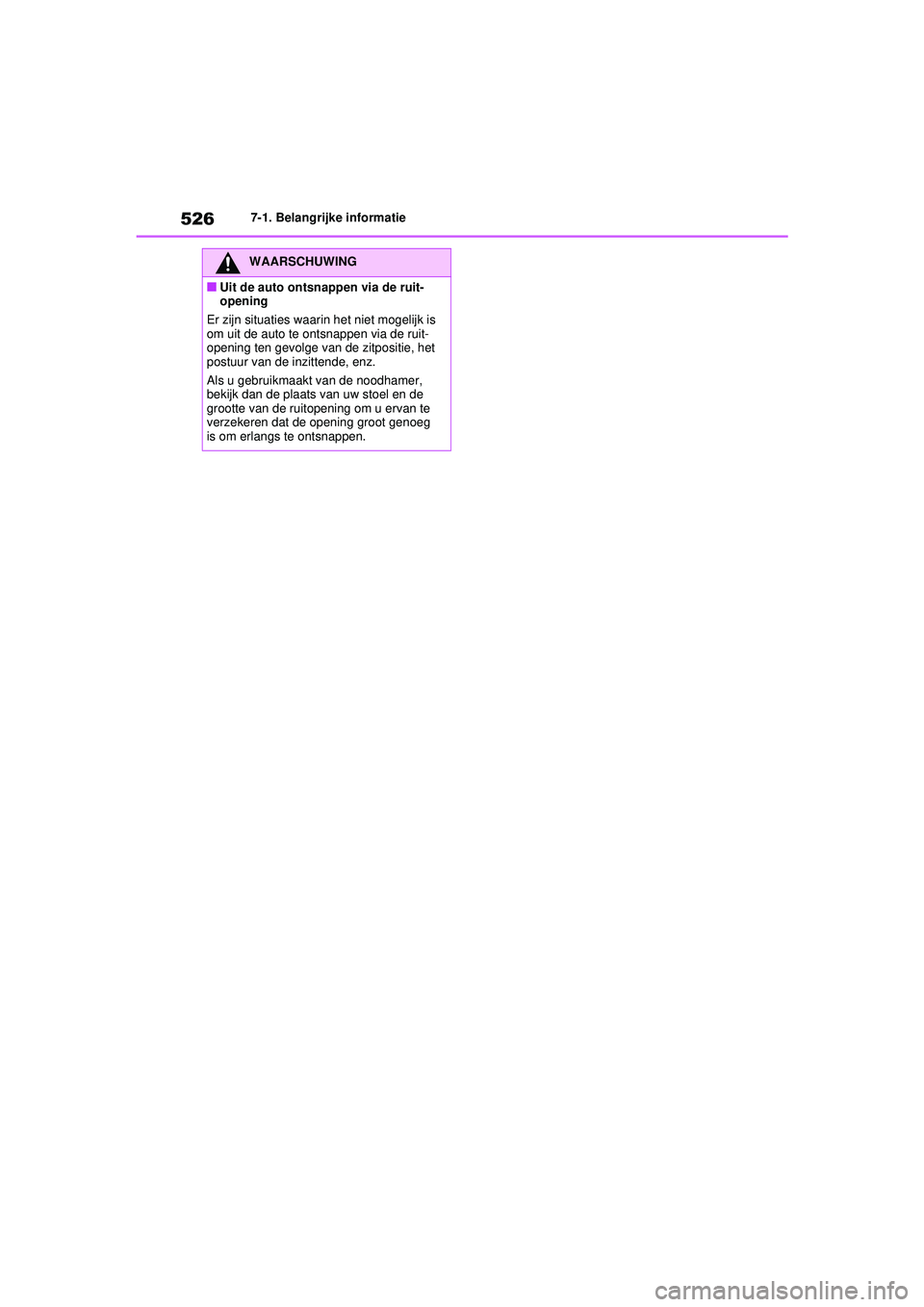

WAARSCHUWING
■Uit de auto ontsnappen via de ruit-
opening
Er zijn situaties waarin het niet mogelijk is
om uit de auto te ontsnappen via de ruit-
opening ten gevolge van de zitpositie, het
postuur van de inzittende, enz.
Als u gebruikmaakt van de noodhamer,
bekijk dan de plaats van uw stoel en de
grootte van de ruitopening om u ervan te
verzekeren dat de opening groot genoeg
is om erlangs te ontsnappen.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 526 Wednesday, July 29, 2020 9:01 AM
Page 528 of 626

527
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

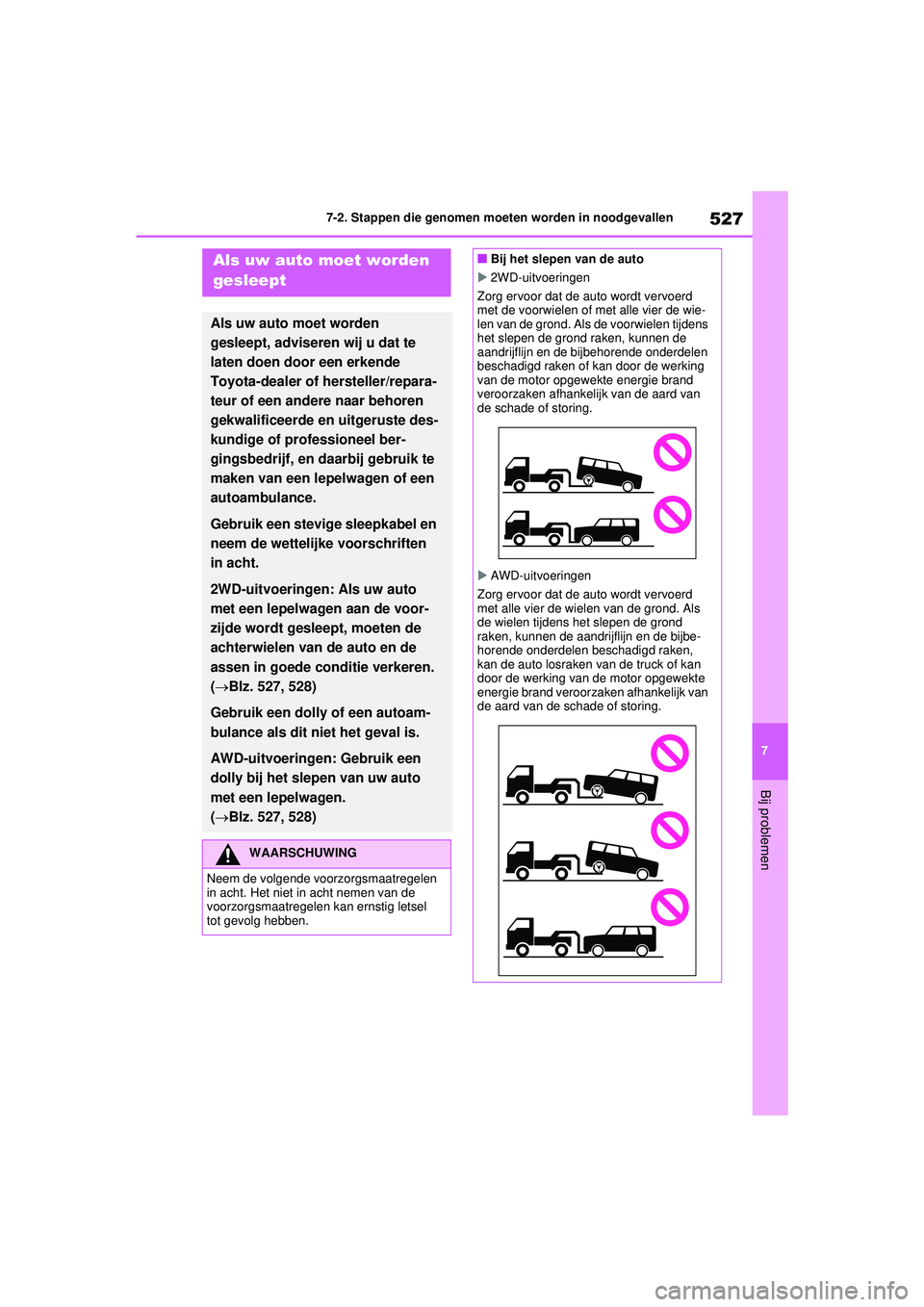

7-2.Stappen die genomen moeten worden in noodgevallenAls uw auto moet worden
gesleept
Als uw auto moet worden
gesleept, adviseren wij u dat te
laten doen door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige of professioneel ber-
gingsbedrijf, en daarbij gebruik te
maken van een lepelwagen of een
autoambulance.
Gebruik een stevige sleepkabel en
neem de wettelijke voorschriften
in acht.
2WD-uitvoeringen: Als uw auto
met een lepelwagen aan de voor-
zijde wordt gesleept, moeten de
achterwielen van de auto en de
assen in goede conditie verkeren.
(Blz. 527, 528)
Gebruik een dolly of een autoam-
bulance als dit niet het geval is.
AWD-uitvoeringen: Gebruik een
dolly bij het slepen van uw auto
met een lepelwagen.
(Blz. 527, 528)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan ernstig letsel
tot gevolg hebben.
■Bij het slepen van de auto
2WD-uitvoeringen
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tijdens
het slepen de grond raken, kunnen de
aandrijflijn en de bijbehorende onderdelen
beschadigd raken of kan door de werking
van de motor opgewekte energie brand
veroorzaken afhankelijk van de aard van
de schade of storing.
AWD-uitvoeringen
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond. Als
de wielen tijdens het slepen de grond
raken, kunnen de aandrijflijn en de bijbe-
horende onderdelen beschadigd raken,
kan de auto losraken van de truck of kan
door de werking van de motor opgewekte
energie brand veroorzaken afhankelijk van
de aard van de schade of storing.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 527 Wednesday, July 29, 2020 9:01 AM
