2021 JEEP CHEROKEE Betriebsanleitung (in German)

135
Rückhaltesysteme gibt es in verschiedenen
Größen und Bauarten für Kinder, vom
Neugeborenen bis zu Kindern, die fast groß
genug sind, um den Sicherheitsgurt für
Erwachsene anlegen zu können. Kinder
sollten so lange wie möglich mit Blickrich-
tung nach hinten befördert werden, da
Kinder in dieser Position bei einem Aufprall
am besten geschützt sind. Vergewissern Sie
sich in der Bedienungsanleitung des Kinder-
sitzes, dass das Kinder-Rückhaltesystem für
Ihr Kind geeignet ist. Lesen und beachten
Sie alle Anweisungen und Warnungen in der
Bedienungsanleitung des Kinder-Rückhalte-
systems und an allen Etiketten am
Kinder-Rückhaltesystem.In Europa werden Kinder Rückhaltesysteme
durch Verordnung ECE-R44 geregelt, in der
fünf Gewichtsgruppen definiert sind:
Prüfen Sie das Etikett Ihres Kinder-Rückhal-
tesystems. Alle zugelassenen Kinder-Rück-
haltesysteme müssen ein Etikett mit
Typgenehmigungsinformationen und einem
Kontrollzeichen aufweisen. Das Etikett muss
dauerhaft am Kinder-Rückhaltesystem
befestigt sein. Entfernen Sie dieses Etikett
nicht vom Kinder-Rückhaltesystem.
Rückhaltesystem-Gr
uppe Gewichtsgruppe
Gruppe 0
bis 10 kg
Gruppe 0+ bis 13 kg
Gruppe 1 9–18 kg
Gruppe 2 15-25 kg
Gruppe 3 22-36 kg
WARNUNG!

Äußerste Gefahr! Bringen Sie niemals ein nach
hinten gerichtetes Kinder-Rückhaltesystem vor
einem aktiven Airbag an. Weitere Informationen
finden Sie auf den an der Sonnenblende
angebrachten Aufklebern. Die Auslösung des
Airbags bei einem Unfall kann unabhängig von
der Schwere des Aufpralls zu tödlichen
Verletzungen des Babys führen. Es ist ratsam,
Kinder immer in einem entsprechenden
Kinder-Rückhaltesystem auf dem Rücksitz zu
transportieren, da diese Position bei einem
Unfall den größten Schutz bietet.

2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 135

SICHERHEIT
136

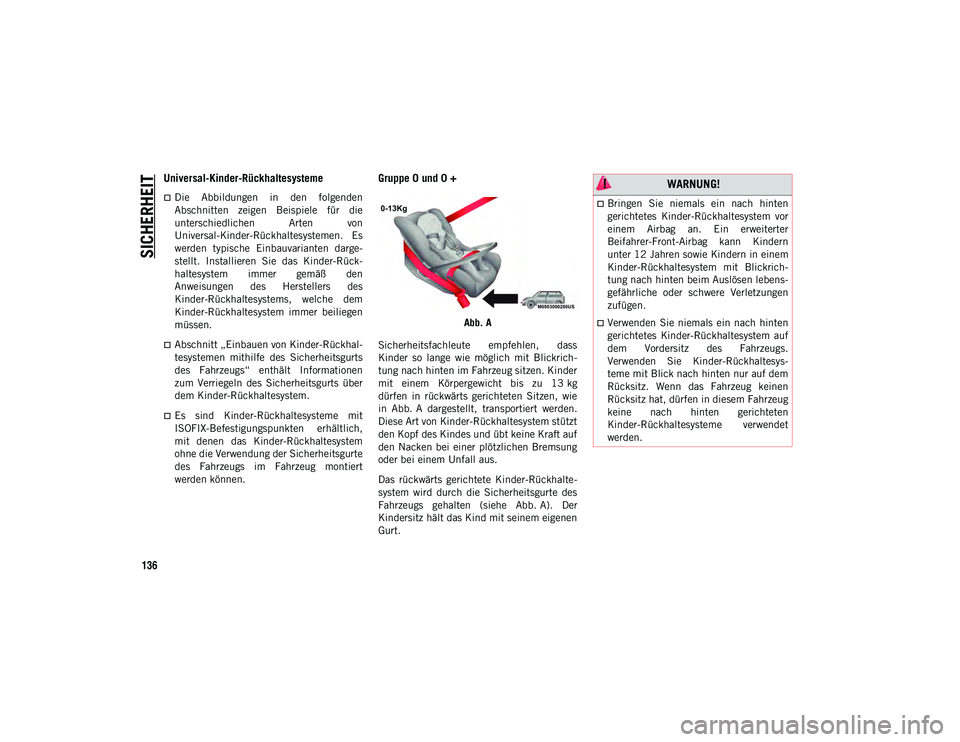

Universal-Kinder-Rückhaltesysteme
Die Abbildungen in den folgenden
Abschnitten zeigen Beispiele für die
unterschiedlichen Arten von
Universal-Kinder-Rückhaltesystemen. Es
werden typische Einbauvarianten darge-
stellt. Installieren Sie das Kinder-Rück-
haltesystem immer gemäß den
Anweisungen des Herstellers des
Kinder-Rückhaltesystems, welche dem
Kinder-Rückhaltesystem immer beiliegen
müssen.
Abschnitt „Einbauen von Kinder-Rückhal-
tesystemen mithilfe des Sicherheitsgurts
des Fahrzeugs“ enthält Informationen
zum Verriegeln des Sicherheitsgurts über
dem Kinder-Rückhaltesystem.
Es sind Kinder-Rückhaltesysteme mit
ISOFIX-Befestigungspunkten erhältlich,
mit denen das Kinder-Rückhaltesystem
ohne die Verwendung der Sicherheitsgurte
des Fahrzeugs im Fahrzeug montiert
werden können.
Gruppe 0 und 0 +
Abb. A
Sicherheitsfachleute empfehlen, dass
Kinder so lange wie möglich mit Blickrich-
tung nach hinten im Fahrzeug sitzen. Kinder
mit einem Körpergewicht bis zu 13 kg
dürfen in rückwärts gerichteten Sitzen, wie
in Abb. A dargestellt, transportiert werden.
Diese Art von Kinder-Rückhaltesystem stützt
den Kopf des Kindes und übt keine Kraft auf
den Nacken bei einer plötzlichen Bremsung
oder bei einem Unfall aus.
Das rückwärts gerichtete Kinder-Rückhalte-
system wird durch die Sicherheitsgurte des
Fahrzeugs gehalten (siehe Abb. A). Der
Kindersitz hält das Kind mit seinem eigenen
Gurt.
WARNUNG!
Bringen Sie niemals ein nach hinten
gerichtetes Kinder-Rückhaltesystem vor
einem Airbag an. Ein erweiterter
Beifahrer-Front-Airbag kann Kindern
unter 12 Jahren sowie Kindern in einem
Kinder-Rückhaltesystem mit Blickrich-
tung nach hinten beim Auslösen lebens-
gefährliche oder schwere Verletzungen
zufügen.
Verwenden Sie niemals ein nach hinten
gerichtetes Kinder-Rückhaltesystem auf
dem Vordersitz des Fahrzeugs.
Verwenden Sie Kinder-Rückhaltesys-
teme mit Blick nach hinten nur auf dem
Rücksitz. Wenn das Fahrzeug keinen
Rücksitz hat, dürfen in diesem Fahrzeug
keine nach hinten gerichteten
Kinder-Rückhaltesysteme verwendet
werden.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 136

137
Gruppe 1
Abb. B
Kinder mit einem Körpergewicht zwischen 9
und 18 kg dürfen in vorwärts gerichteten
Sitzen der Gruppe 1, wie in Abb. B darge-
stellt, transportiert werden. Diese Art von
Kinder-Rückhaltesystemen ist für ältere
Kinder geeignet, die zu groß für ein
Kinder-Rückhaltesystem der Gruppe 0 oder
0+ sind.
Gruppe 2
Abb. C
Kinder mit einem Gewicht zwischen 15 kg
und 25 kg, die für ein Kinder-Rückhalte-
system der Gruppe 1 zu groß sind, können
ein Kinder-Rückhaltesystem der Gruppe 2
verwenden.
Wie in Abb. C dargestellt, nehmen Kinder in
einem Kinder-Rückhaltesystem der
Gruppe 2 in Bezug auf den Sicherheitsgurt
eine korrekte Körperhaltung ein, sodass der
Schultergurt die Brust des Kindes kreuzt und
nicht am Hals anliegt und der Beckengurt
eng am Becken anliegt und nicht den Unter-
leib kreuzt.
Gruppe 3
Abb. D
Kinder mit einem Gewicht zwischen 22 kg
und 36 kg und einer ausreichenden Größe,
um den Schultergurt für Erwachsene zu
nutzen, können ein Kinder-Rückhaltesystem
der Gruppe 3 verwenden. Bei Kinder-Rück-
haltesystemen der Gruppe 3 wird der
Beckengurt über das Becken des Kindes
geführt. Das Kind muss ausreichend groß
sein, damit der Schultergurt über die Brust
und nicht über den Nacken des Kindes
verläuft.
Abbildung D zeigt ein Beispiel für ein
Kinder-Rückhaltesystem Gruppe 3, bei dem
das Kind richtig auf dem Rücksitz positio-
niert wird.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 137

SICHERHEIT
138
(Fortsetzung)
WARNUNG!

Ein falsch eingebautes Kinder-Rückhalte-
system kann seine Schutzfunktion nicht
erfüllen. Bei einem Unfall kann es losge-
rissen werden. Das Kind kann dadurch
schwer verletzt oder getötet werden.
Beachten Sie beim Einbau des Kleinkind-
oder Kinder-Rückhaltesystems genau die
Hinweise des Herstellers.

Nachdem ein Kinder-Rückhaltesystem
im Fahrzeug installiert wurde, darf der
Fahrzeugsitz nicht mehr nach vorn oder
hinten verschoben werden, da sich dabei
die Befestigungen des Kinder-Rückhal-
tesystems lösen können. Entfernen Sie
das Kinder-Rückhaltesystem vor dem
Ändern der Sitzposition. Montieren Sie
das Kinder-Rückhaltesystem erst wieder,
nachdem sich der Fahrzeugsitz an seiner
neuen Position befindet.
Wenn das Kinder-Rückhaltesystem nicht
benötigt wird, ist es mit dem Sicher-
heitsgurt oder den ISOFIX-Befestigungs-
punkten im Fahrzeug zu befestigen oder
aus dem Fahrzeug zu entfernen. Lassen
Sie es nicht lose im Fahrzeug liegen. Bei
scharfem Abbremsen oder bei einem
Unfall kann es die Fahrzeuginsassen
oder Rückenlehnen treffen und schwere
Verletzungen verursachen.
WARNUNG! (Fortsetzung)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 138

139

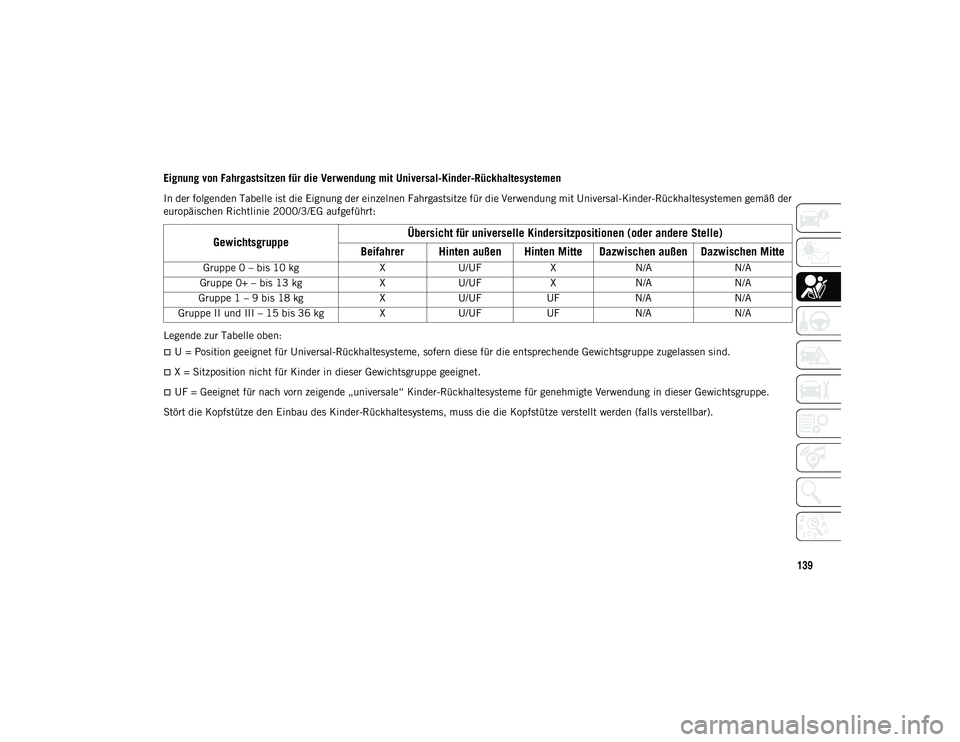

Eignung von Fahrgastsitzen für die Verwendung mit Universal-Kinder-Rückhaltesystemen
In der folgenden Tabelle ist die Eignung der einzelnen Fahrgastsitze für die Verwendung mit Universal-Kinder-Rückhaltesystemen gemäß der
europäischen Richtlinie 2000/3/EG aufgeführt:
Legende zur Tabelle oben:
U = Position geeignet für Universal-Rückhaltesysteme, sofern diese für die entsprechende Gewichtsgruppe zugelassen sind.
X = Sitzposition nicht für Kinder in dieser Gewichtsgruppe geeignet.
UF = Geeignet für nach vorn zeigende „universale“ Kinder-Rückhaltesysteme für genehmigte Verwendung in dieser Gewichtsgruppe.
Stört die Kopfstütze den Einbau des Kinder-Rückhaltesystems, muss die die Kopfstütze verstellt werden (falls verstellbar).
Gewichtsgruppe Übersicht für universelle Kindersitzpositionen (oder andere Stelle)
Beifahrer Hinten außen Hinten Mitte Dazwischen außen Dazwischen Mitte
Gruppe 0 – bis 10 kg XU/UF XN/A N/A
Gruppe 0+ – bis 13 kg XU/UF XN/A N/A
Gruppe 1 – 9 bis 18 kg XU/UF UFN/A N/A
Gruppe II und III – 15 bis 36 kg XU/UF UFN/A N/A
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 139

SICHERHEIT

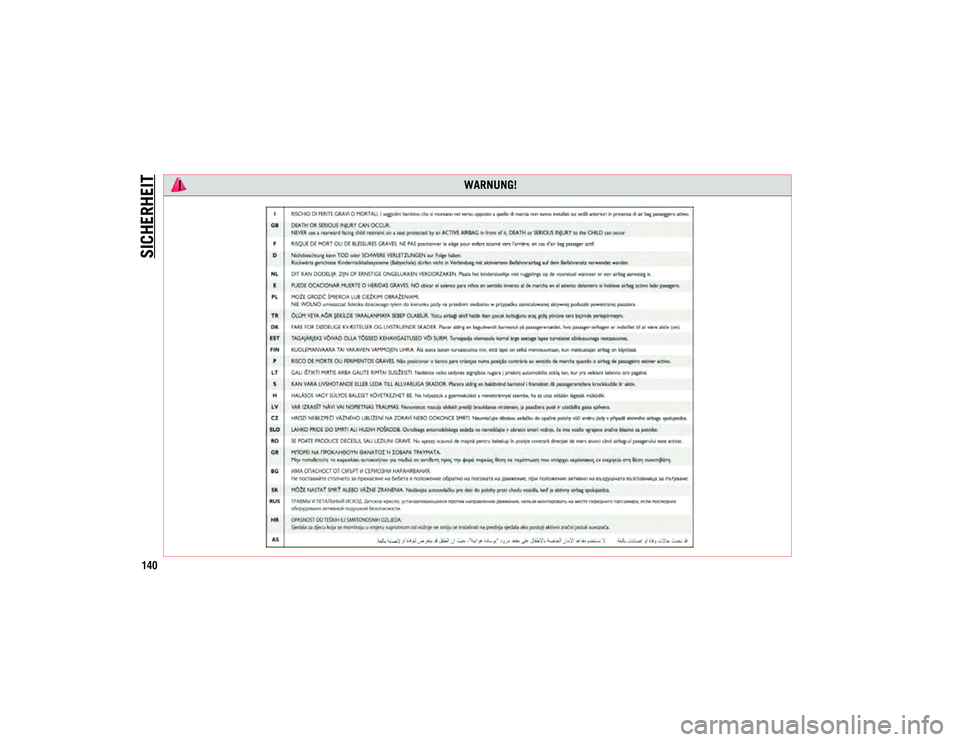

140
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 140
WARNUNG!

141
Sicherheitsgurte für ältere Kinder
Kinder mit einer Größe über 1,50 m können
Sicherheitsgurte anstelle von Kinder-Rück-
haltesystemen verwenden.
Führen Sie diesen einfachen Test mit
5 Schritten durch, um herauszufinden, ob
der Sicherheitsgurt für das Kind geeignet ist
oder ob es noch immer ein Kinder-Rückhal-
tesystem der Gruppe 2 oder Gruppe 3
verwenden sollte, um eine bessere Lage des
Sicherheitsgurts zu gewährleisten:
1. Ist das Kind in der Lage, eine normaleSitzhaltung mit Rückenkontakt zur Sitz-
lehne einzunehmen?
2. Sind die Beine des Kindes lang genug, um über die Sitzvorderkante gebeugt
werden zu können – während das Kind
weiter Rückenkontakt zur Sitzlehne hat?
3. Verläuft der Schultergurt zwischen Nacken und Arm über die Schulter des
Kindes?
4. Ist der Beckengurt so niedrig wie möglich, berührt er die Schenkel des
Kindes und nicht den Bauch?
5. Kann das Kind die gesamte Fahrt über in dieser Sitzhaltung bleiben? Wenn eine dieser Fragen mit „Nein“ beant-
wortet wurde, muss das Kind in diesem Fahr-
zeug noch ein Kinder-Rückhaltesystem der
Gruppe 2 oder Gruppe 3 verwenden. Wenn
das Kind den Dreipunktgurt verwendet,
prüfen Sie den korrekten Verlauf des Gurts
regelmäßig und stellen Sie sicher, dass das
Gurtschloss eingerastet ist. Kinder sitzen
ungern still und der Gurt kann deshalb leicht
verrutschen. Falls der Schultergurt am
Gesicht oder Hals des Kindes anliegt, plat-
zieren Sie das Kind weiter zur Mitte des
Fahrzeugs, oder verwenden Sie ein Sitzerhö-
hungskissen, damit der Sicherheitsgurt
korrekt verläuft.
ISOFIX-Rückhaltesystem
Abb. E
Ihr Fahrzeug ist mit dem Verankerungs-
system für Kinder-Rückhaltesysteme, dem
so genannten ISOFIX, ausgestattet. Dieses
System ermöglicht den Einbau von Kinder-
sitzen, die mit ISOFIX ausgestattet sind,
ohne die Verwendung der Sicherheitsgurte
des Fahrzeugs. Das ISOFIX-System verfügt
über zwei untere Befestigungspunkte, die
sich an der Rückseite des Sitzpolsters an der
Berührungsfläche mit der Rückenlehne
befinden, und eine obere Haltebandveranke-
rung, die sich hinter dem Sitz befindet.
Ein Beispiel für ein Kinder-Rückhaltesystem
des Typs Universal ISOFIX für die
Gewichtsgruppe 1 ist in Abb. E dargestellt.
ISOFIX-Kinder-Rückhaltesysteme sind auch
für die anderen Gewichtsgruppen erhältlich.
WARNUNG!
Niemals zulassen, dass ein Kind den
Schultergurt unter einem Arm oder hinter
dem Rücken durchführt. Bei einem Unfall
bietet der Schultergurt dem Kind keinen
ausreichenden Schutz, sodass es zu
schweren oder tödlichen Verletzungen
kommen kann. Kinder müssen den Hüft-
und Schulterteil des Sicherheitsgurts
immer richtig angelegt haben.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 141

SICHERHEIT
142

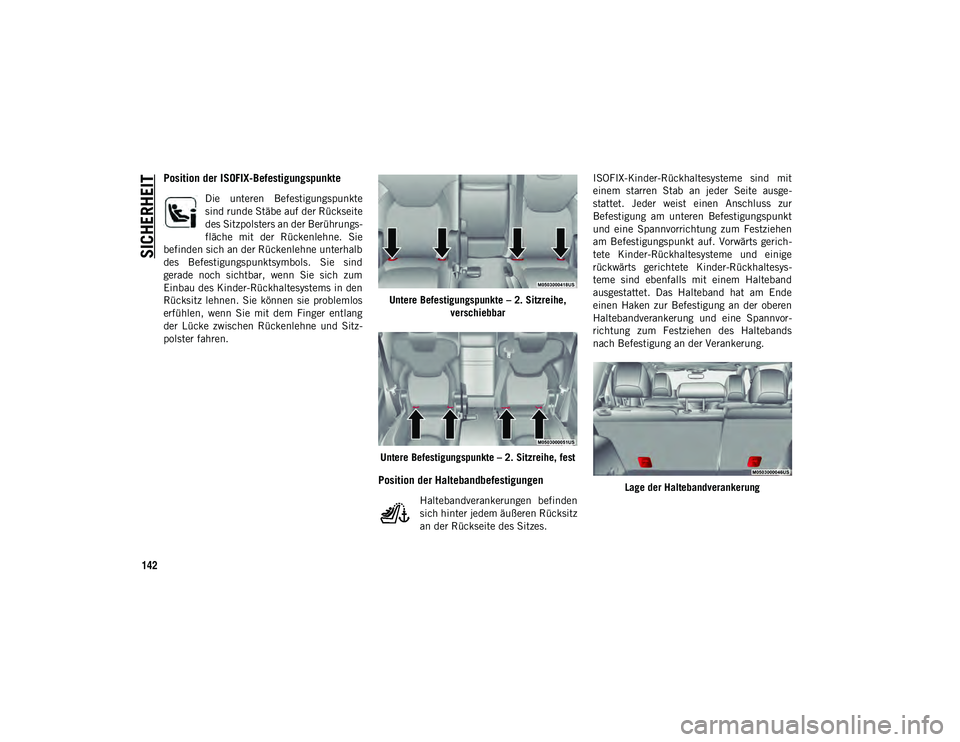

Position der ISOFIX-Befestigungspunkte
Die unteren Befestigungspunkte
sind runde Stäbe auf der Rückseite
des Sitzpolsters an der Berührungs-
fläche mit der Rückenlehne. Sie
befinden sich an der Rückenlehne unterhalb
des Befestigungspunktsymbols. Sie sind
gerade noch sichtbar, wenn Sie sich zum
Einbau des Kinder-Rückhaltesystems in den
Rücksitz lehnen. Sie können sie problemlos
erfühlen, wenn Sie mit dem Finger entlang
der Lücke zwischen Rückenlehne und Sitz-
polster fahren. Untere Befestigungspunkte – 2. Sitzreihe,
verschiebbar
Untere Befestigungspunkte – 2. Sitzreihe, fest
Position der Haltebandbefestigungen
Haltebandverankerungen befinden
sich hinter jedem äußeren Rücksitz
an der Rückseite des Sitzes. ISOFIX-Kinder-Rückhaltesysteme sind mit
einem starren Stab an jeder Seite ausge-
stattet. Jeder weist einen Anschluss zur
Befestigung am unteren Befestigungspunkt
und eine Spannvorrichtung zum Festziehen
am Befestigungspunkt auf. Vorwärts gerich-
tete Kinder-Rückhaltesysteme und einige
rückwärts gerichtete Kinder-Rückhaltesys-
teme sind ebenfalls mit einem Halteband
ausgestattet. Das Halteband hat am Ende
einen Haken zur Befestigung an der oberen
Haltebandverankerung und eine Spannvor-
richtung zum Festziehen des Haltebands
nach Befestigung an der Verankerung.
Lage der Haltebandverankerung
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 142
