2021 JEEP CHEROKEE Betriebsanleitung (in German)

143
(Fortsetzung)

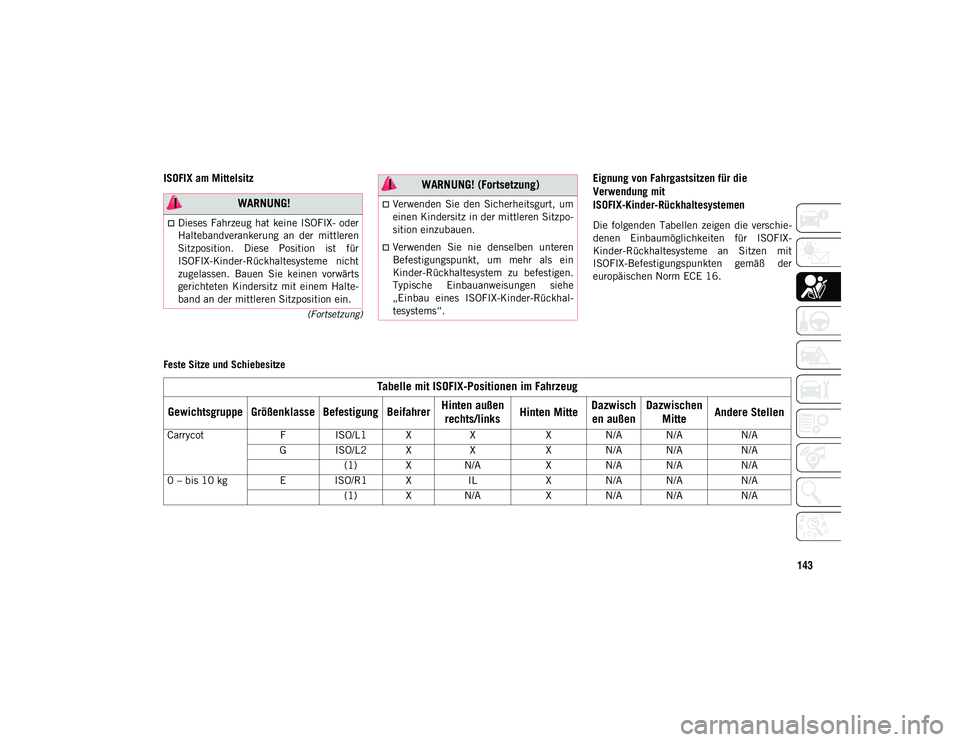

ISOFIX am MittelsitzEignung von Fahrgastsitzen für die
Verwendung mit
ISOFIX-Kinder-Rückhaltesystemen
Die folgenden Tabellen zeigen die verschie-
denen Einbaumöglichkeiten für ISOFIX-
Kinder-Rückhaltesysteme an Sitzen mit
ISOFIX-Befestigungspunkten gemäß der
europäischen Norm ECE 16.
Feste Sitze und Schiebesitze
WARNUNG!
Dieses Fahrzeug hat keine ISOFIX- oder
Haltebandverankerung an der mittleren
Sitzposition. Diese Position ist für
ISOFIX-Kinder-Rückhaltesysteme nicht
zugelassen. Bauen Sie keinen vorwärts
gerichteten Kindersitz mit einem Halte-
band an der mittleren Sitzposition ein.
Verwenden Sie den Sicherheitsgurt, um
einen Kindersitz in der mittleren Sitzpo-
sition einzubauen.
Verwenden Sie nie denselben unteren
Befestigungspunkt, um mehr als ein
Kinder-Rückhaltesystem zu befestigen.
Typische Einbauanweisungen siehe
„Einbau eines ISOFIX-Kinder-Rückhal-
tesystems“.
WARNUNG! (Fortsetzung)
Tabelle mit ISOFIX-Positionen im Fahrzeug
Gewichtsgruppe Größenklasse Befestigung Beifahrer Hinten außen
rechts/links Hinten MitteDazwisch
en außen Dazwischen
Mitte Andere Stellen
Carrycot
F ISO/L1 X XXN/A N/A N/A
G ISO/L2 X XXN/A N/A N/A
(1) X N/AXN/A N/A N/A
0 – bis 10 kg E ISO/R1 X ILXN/A N/A N/A
(1) X N/AXN/A N/A N/A
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 143

SICHERHEIT
144

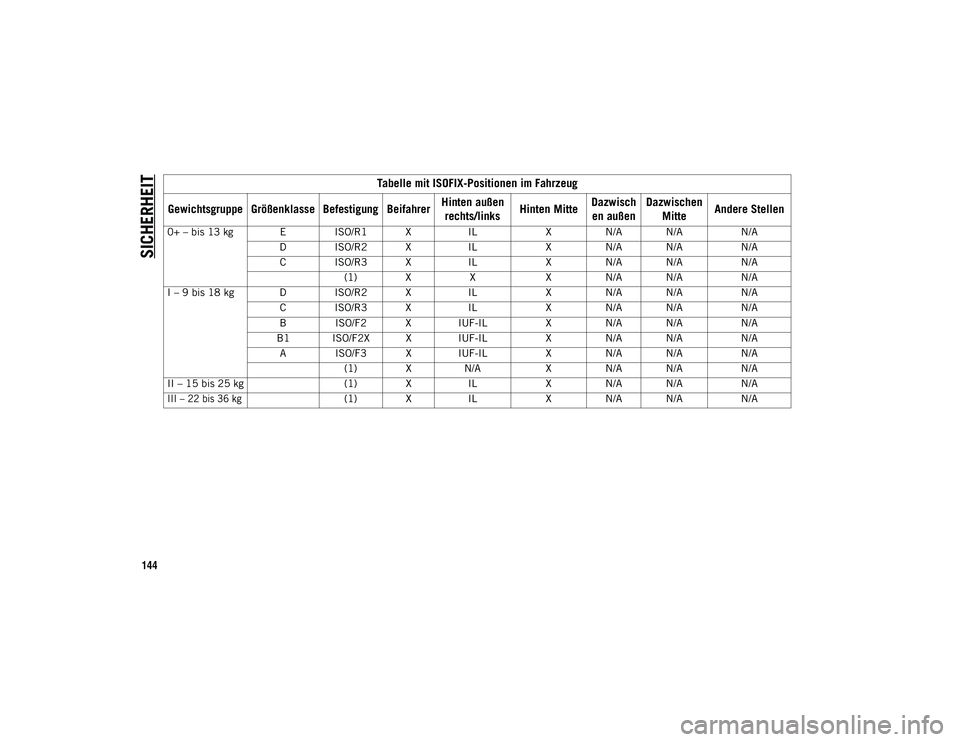

0+ – bis 13 kg E ISO/R1 XILXN/A N/A N/A
D ISO/R2 X ILXN/A N/A N/A
C ISO/R3 X ILXN/A N/A N/A
(1) X XXN/A N/A N/A
I – 9 bis 18 kg D ISO/R2 X ILXN/A N/A N/A
C ISO/R3 X ILXN/A N/A N/A
B ISO/F2 X IUF-IL XN/A N/A N/A
B1 ISO/F2X X IUF-IL XN/A N/A N/A
A ISO/F3 X IUF-IL XN/A N/A N/A
(1) X N/AXN/A N/A N/A
II – 15 bis 25 kg (1) XILXN/A N/A N/A

III – 22 bis 36 kg
(1) XILXN/A N/A N/A
Tabelle mit ISOFIX-Positionen im Fahrzeug
Gewichtsgruppe Größenklasse Befestigung Beifahrer Hinten außen
rechts/links Hinten MitteDazwisch
en außen Dazwischen
Mitte Andere Stellen
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 144

145

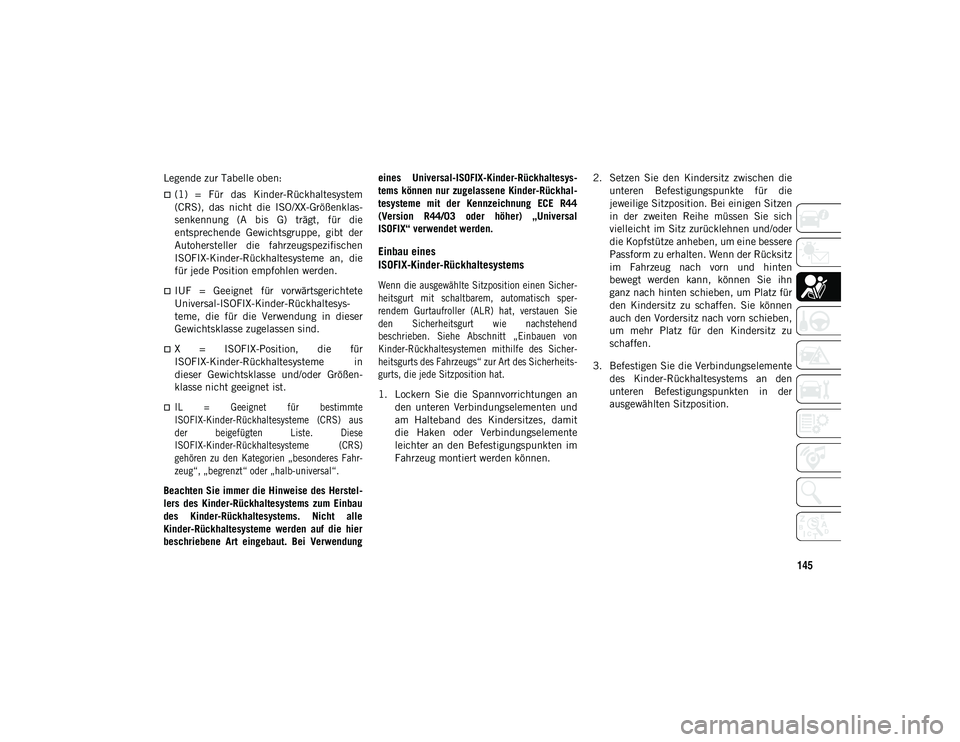

Legende zur Tabelle oben:
(1) = Für das Kinder-Rückhaltesystem
(CRS), das nicht die ISO/XX-Größenklas-
senkennung (A bis G) trägt, für die
entsprechende Gewichtsgruppe, gibt der
Autohersteller die fahrzeugspezifischen
ISOFIX-Kinder-Rückhaltesysteme an, die
für jede Position empfohlen werden.
IUF = Geeignet für vorwärtsgerichtete
Universal-ISOFIX-Kinder-Rückhaltesys-
teme, die für die Verwendung in dieser
Gewichtsklasse zugelassen sind.
X = ISOFIX-Position, die für
ISOFIX-Kinder-Rückhaltesysteme in
dieser Gewichtsklasse und/oder Größen-
klasse nicht geeignet ist.

IL = Geeignet für bestimmte
ISOFIX-Kinder-Rückhaltesysteme (CRS) aus
der beigefügten Liste. Diese
ISOFIX-Kinder-Rückhaltesysteme (CRS)
gehören zu den Kategorien „besonderes Fahr-
zeug“, „begrenzt“ oder „halb-universal“.

Beachten Sie immer die Hinweise des Herstel-
lers des Kinder-Rückhaltesystems zum Einbau
des Kinder-Rückhaltesystems. Nicht alle
Kinder-Rückhaltesysteme werden auf die hier
beschriebene Art eingebaut. Bei Verwendung eines Universal-ISOFIX-Kinder-Rückhaltesys-
tems können nur zugelassene Kinder-Rückhal-
tesysteme mit der Kennzeichnung ECE R44
(Version R44/03 oder höher) „Universal
ISOFIX“ verwendet werden.
Einbau eines
ISOFIX-Kinder-Rückhaltesystems

Wenn die ausgewählte Sitzposition einen Sicher-
heitsgurt mit schaltbarem, automatisch sper-
rendem Gurtaufroller (ALR) hat, verstauen Sie
den Sicherheitsgurt wie nachstehend
beschrieben. Siehe Abschnitt „Einbauen von
Kinder-Rückhaltesystemen mithilfe des Sicher-
heitsgurts des Fahrzeugs“ zur Art des Sicherheits-
gurts, die jede Sitzposition hat.

1. Lockern Sie die Spannvorrichtungen an
den unteren Verbindungselementen und
am Halteband des Kindersitzes, damit
die Haken oder Verbindungselemente
leichter an den Befestigungspunkten im
Fahrzeug montiert werden können. 2. Setzen Sie den Kindersitz zwischen die
unteren Befestigungspunkte für die
jeweilige Sitzposition. Bei einigen Sitzen
in der zweiten Reihe müssen Sie sich
vielleicht im Sitz zurücklehnen und/oder
die Kopfstütze anheben, um eine bessere
Passform zu erhalten. Wenn der Rücksitz
im Fahrzeug nach vorn und hinten
bewegt werden kann, können Sie ihn
ganz nach hinten schieben, um Platz für
den Kindersitz zu schaffen. Sie können
auch den Vordersitz nach vorn schieben,
um mehr Platz für den Kindersitz zu
schaffen.
3. Befestigen Sie die Verbindungselemente des Kinder-Rückhaltesystems an den
unteren Befestigungspunkten in der
ausgewählten Sitzposition.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 145

SICHERHEIT
146

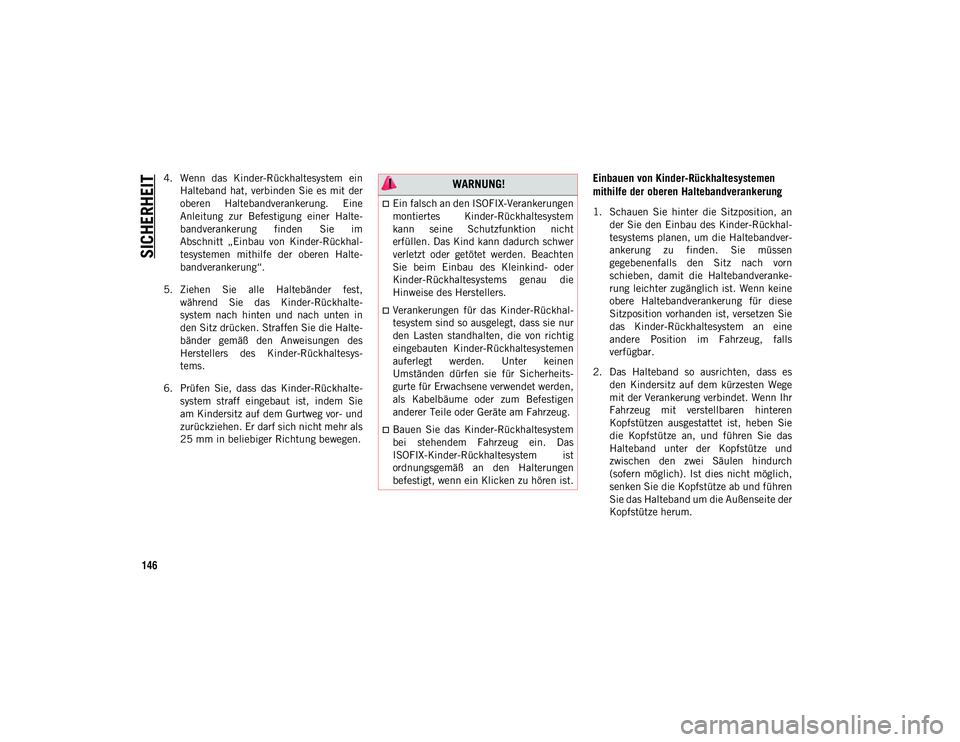

4. Wenn das Kinder-Rückhaltesystem einHalteband hat, verbinden Sie es mit der
oberen Haltebandverankerung. Eine
Anleitung zur Befestigung einer Halte-
bandverankerung finden Sie im
Abschnitt „Einbau von Kinder-Rückhal-
tesystemen mithilfe der oberen Halte-
bandverankerung“.
5. Ziehen Sie alle Haltebänder fest, während Sie das Kinder-Rückhalte-
system nach hinten und nach unten in
den Sitz drücken. Straffen Sie die Halte-
bänder gemäß den Anweisungen des
Herstellers des Kinder-Rückhaltesys-
tems.
6. Prüfen Sie, dass das Kinder-Rückhalte- system straff eingebaut ist, indem Sie
am Kindersitz auf dem Gurtweg vor- und
zurückziehen. Er darf sich nicht mehr als
25 mm in beliebiger Richtung bewegen.Einbauen von Kinder-Rückhaltesystemen
mithilfe der oberen Haltebandverankerung
1. Schauen Sie hinter die Sitzposition, ander Sie den Einbau des Kinder-Rückhal-
tesystems planen, um die Haltebandver-
ankerung zu finden. Sie müssen
gegebenenfalls den Sitz nach vorn
schieben, damit die Haltebandveranke-
rung leichter zugänglich ist. Wenn keine
obere Haltebandverankerung für diese
Sitzposition vorhanden ist, versetzen Sie
das Kinder-Rückhaltesystem an eine
andere Position im Fahrzeug, falls
verfügbar.
2. Das Halteband so ausrichten, dass es den Kindersitz auf dem kürzesten Wege
mit der Verankerung verbindet. Wenn Ihr
Fahrzeug mit verstellbaren hinteren
Kopfstützen ausgestattet ist, heben Sie
die Kopfstütze an, und führen Sie das
Halteband unter der Kopfstütze und
zwischen den zwei Säulen hindurch
(sofern möglich). Ist dies nicht möglich,
senken Sie die Kopfstütze ab und führen
Sie das Halteband um die Außenseite der
Kopfstütze herum.
WARNUNG!
Ein falsch an den ISOFIX-Verankerungen
montiertes Kinder-Rückhaltesystem
kann seine Schutzfunktion nicht
erfüllen. Das Kind kann dadurch schwer
verletzt oder getötet werden. Beachten
Sie beim Einbau des Kleinkind- oder
Kinder-Rückhaltesystems genau die
Hinweise des Herstellers.
Verankerungen für das Kinder-Rückhal-
tesystem sind so ausgelegt, dass sie nur
den Lasten standhalten, die von richtig
eingebauten Kinder-Rückhaltesystemen
auferlegt werden. Unter keinen
Umständen dürfen sie für Sicherheits-
gurte für Erwachsene verwendet werden,
als Kabelbäume oder zum Befestigen
anderer Teile oder Geräte am Fahrzeug.
Bauen Sie das Kinder-Rückhaltesystem
bei stehendem Fahrzeug ein. Das
ISOFIX-Kinder-Rückhaltesystem ist
ordnungsgemäß an den Halterungen
befestigt, wenn ein Klicken zu hören ist.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 146

147
(Fortsetzung)

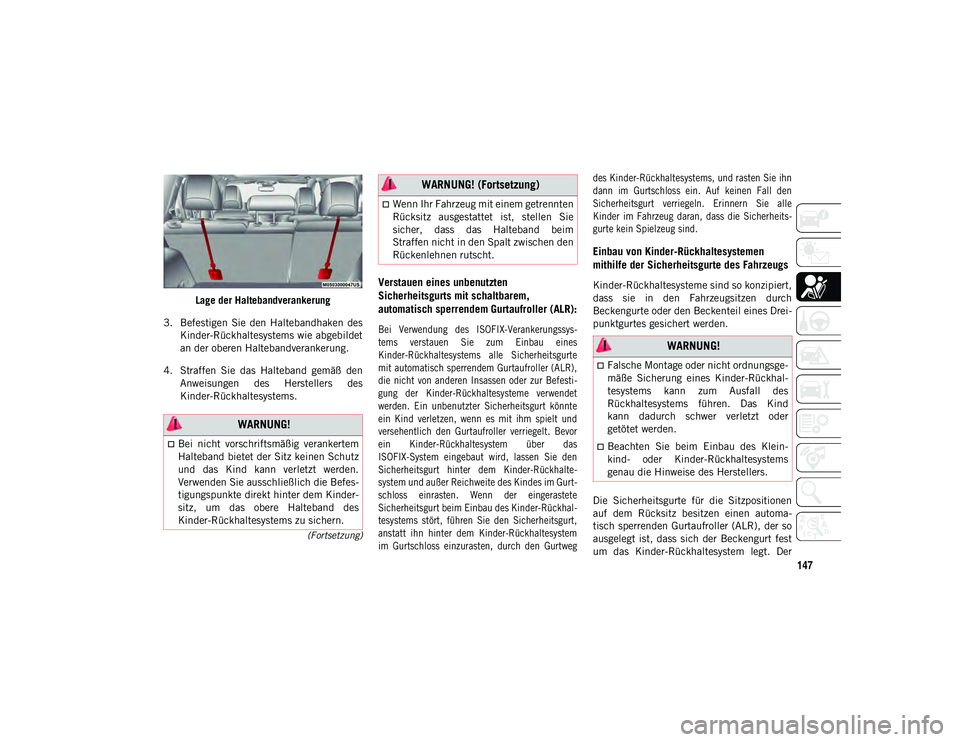

Lage der Haltebandverankerung
3. Befestigen Sie den Haltebandhaken des Kinder-Rückhaltesystems wie abgebildet
an der oberen Haltebandverankerung.
4. Straffen Sie das Halteband gemäß den Anweisungen des Herstellers des
Kinder-Rückhaltesystems.
Verstauen eines unbenutzten
Sicherheitsgurts mit schaltbarem,
automatisch sperrendem Gurtaufroller (ALR):

Bei Verwendung des ISOFIX-Verankerungssys-
tems verstauen Sie zum Einbau eines
Kinder-Rückhaltesystems alle Sicherheitsgurte
mit automatisch sperrendem Gurtaufroller (ALR),
die nicht von anderen Insassen oder zur Befesti-
gung der Kinder-Rückhaltesysteme verwendet
werden. Ein unbenutzter Sicherheitsgurt könnte
ein Kind verletzen, wenn es mit ihm spielt und
versehentlich den Gurtaufroller verriegelt. Bevor
ein Kinder-Rückhaltesystem über das
ISOFIX-System eingebaut wird, lassen Sie den
Sicherheitsgurt hinter dem Kinder-Rückhalte-
system und außer Reichweite des Kindes im Gurt-
schloss einrasten. Wenn der eingerastete
Sicherheitsgurt beim Einbau des Kinder-Rückhal-
tesystems stört, führen Sie den Sicherheitsgurt,
anstatt ihn hinter dem Kinder-Rückhaltesystem
im Gurtschloss einzurasten, durch den Gurtweg des Kinder-Rückhaltesystems, und rasten Sie ihn
dann im Gurtschloss ein. Auf keinen Fall den
Sicherheitsgurt verriegeln. Erinnern Sie alle
Kinder im Fahrzeug daran, dass die Sicherheits-
gurte kein Spielzeug sind.

Einbau von Kinder-Rückhaltesystemen
mithilfe der Sicherheitsgurte des Fahrzeugs
Kinder-Rückhaltesysteme sind so konzipiert,
dass sie in den Fahrzeugsitzen durch
Beckengurte oder den Beckenteil eines Drei-
punktgurtes gesichert werden.
Die Sicherheitsgurte für die Sitzpositionen
auf dem Rücksitz besitzen einen automa-
tisch sperrenden Gurtaufroller (ALR), der so
ausgelegt ist, dass sich der Beckengurt fest
um das Kinder-Rückhaltesystem legt. Der
WARNUNG!
Bei nicht vorschriftsmäßig verankertem
Halteband bietet der Sitz keinen Schutz
und das Kind kann verletzt werden.
Verwenden Sie ausschließlich die Befes-
tigungspunkte direkt hinter dem Kinder-
sitz, um das obere Halteband des
Kinder-Rückhaltesystems zu sichern.
Wenn Ihr Fahrzeug mit einem getrennten
Rücksitz ausgestattet ist, stellen Sie
sicher, dass das Halteband beim
Straffen nicht in den Spalt zwischen den
Rückenlehnen rutscht.
WARNUNG! (Fortsetzung)
WARNUNG!
Falsche Montage oder nicht ordnungsge-
mäße Sicherung eines Kinder-Rückhal-
tesystems kann zum Ausfall des
Rückhaltesystems führen. Das Kind
kann dadurch schwer verletzt oder
getötet werden.
Beachten Sie beim Einbau des Klein-
kind- oder Kinder-Rückhaltesystems
genau die Hinweise des Herstellers.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 147

SICHERHEIT
148

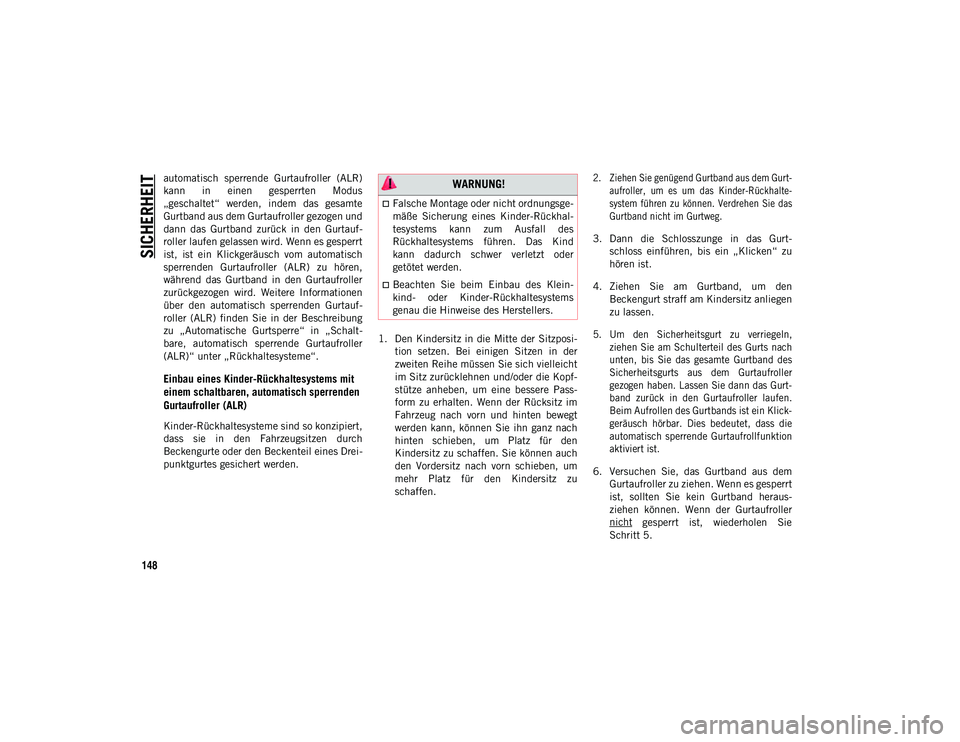

automatisch sperrende Gurtaufroller (ALR)
kann in einen gesperrten Modus
„geschaltet“ werden, indem das gesamte
Gurtband aus dem Gurtaufroller gezogen und
dann das Gurtband zurück in den Gurtauf-
roller laufen gelassen wird. Wenn es gesperrt
ist, ist ein Klickgeräusch vom automatisch
sperrenden Gurtaufroller (ALR) zu hören,
während das Gurtband in den Gurtaufroller
zurückgezogen wird. Weitere Informationen
über den automatisch sperrenden Gurtauf-
roller (ALR) finden Sie in der Beschreibung
zu „Automatische Gurtsperre“ in „Schalt-
bare, automatisch sperrende Gurtaufroller
(ALR)“ unter „Rückhaltesysteme“.
Einbau eines Kinder-Rückhaltesystems mit
einem schaltbaren, automatisch sperrenden
Gurtaufroller (ALR)
Kinder-Rückhaltesysteme sind so konzipiert,
dass sie in den Fahrzeugsitzen durch
Beckengurte oder den Beckenteil eines Drei-
punktgurtes gesichert werden.1. Den Kindersitz in die Mitte der Sitzposi-
tion setzen. Bei einigen Sitzen in der
zweiten Reihe müssen Sie sich vielleicht
im Sitz zurücklehnen und/oder die Kopf-
stütze anheben, um eine bessere Pass-
form zu erhalten. Wenn der Rücksitz im
Fahrzeug nach vorn und hinten bewegt
werden kann, können Sie ihn ganz nach
hinten schieben, um Platz für den
Kindersitz zu schaffen. Sie können auch
den Vordersitz nach vorn schieben, um
mehr Platz für den Kindersitz zu
schaffen.
2. Ziehen Sie genügend Gurtband aus dem Gurt-
aufroller, um es um das Kinder-Rückhalte-
system führen zu können. Verdrehen Sie das
Gurtband nicht im Gurtweg.

3. Dann die Schlosszunge in das Gurt- schloss einführen, bis ein „Klicken“ zu
hören ist.
4. Ziehen Sie am Gurtband, um den Beckengurt straff am Kindersitz anliegen
zu lassen.

5. Um den Sicherheitsgurt zu verriegeln, ziehen Sie am Schulterteil des Gurts nach
unten, bis Sie das gesamte Gurtband des
Sicherheitsgurts aus dem Gurtaufroller
gezogen haben. Lassen Sie dann das Gurt-
band zurück in den Gurtaufroller laufen.
Beim Aufrollen des Gurtbands ist ein Klick-
geräusch hörbar. Dies bedeutet, dass die
automatisch sperrende Gurtaufrollfunktion
aktiviert ist.

6. Versuchen Sie, das Gurtband aus dem Gurtaufroller zu ziehen. Wenn es gesperrt
ist, sollten Sie kein Gurtband heraus-
ziehen können. Wenn der Gurtaufroller
nicht
gesperrt ist, wiederholen Sie
Schritt 5.
WARNUNG!
Falsche Montage oder nicht ordnungsge-
mäße Sicherung eines Kinder-Rückhal-
tesystems kann zum Ausfall des
Rückhaltesystems führen. Das Kind
kann dadurch schwer verletzt oder
getötet werden.
Beachten Sie beim Einbau des Klein-
kind- oder Kinder-Rückhaltesystems
genau die Hinweise des Herstellers.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 148

149

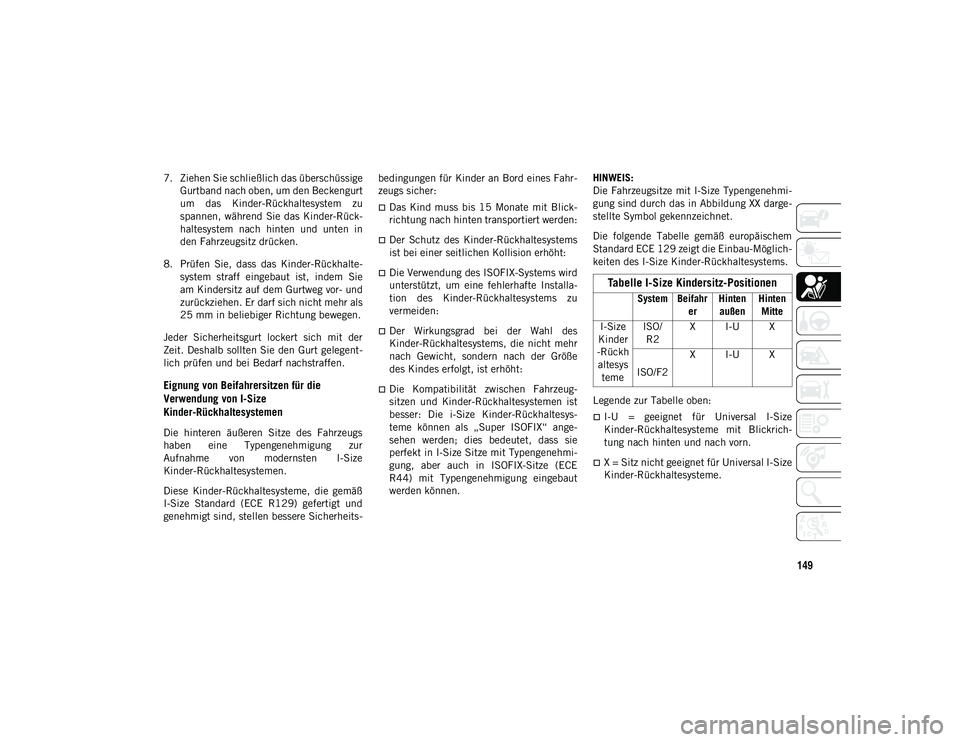

7. Ziehen Sie schließlich das überschüssigeGurtband nach oben, um den Beckengurt
um das Kinder-Rückhaltesystem zu
spannen, während Sie das Kinder-Rück-
haltesystem nach hinten und unten in
den Fahrzeugsitz drücken.
8. Prüfen Sie, dass das Kinder-Rückhalte- system straff eingebaut ist, indem Sie
am Kindersitz auf dem Gurtweg vor- und
zurückziehen. Er darf sich nicht mehr als
25 mm in beliebiger Richtung bewegen.
Jeder Sicherheitsgurt lockert sich mit der
Zeit. Deshalb sollten Sie den Gurt gelegent-
lich prüfen und bei Bedarf nachstraffen.
Eignung von Beifahrersitzen für die
Verwendung von I-Size
Kinder-Rückhaltesystemen
Die hinteren äußeren Sitze des Fahrzeugs
haben eine Typengenehmigung zur
Aufnahme von modernsten I-Size
Kinder-Rückhaltesystemen.
Diese Kinder-Rückhaltesysteme, die gemäß
I-Size Standard (ECE R129) gefertigt und
genehmigt sind, stellen bessere Sicherheits- bedingungen für Kinder an Bord eines Fahr-
zeugs sicher:
Das Kind muss bis 15 Monate mit Blick-
richtung nach hinten transportiert werden:
Der Schutz des Kinder-Rückhaltesystems
ist bei einer seitlichen Kollision erhöht:
Die Verwendung des ISOFIX-Systems wird
unterstützt, um eine fehlerhafte Installa-
tion des Kinder-Rückhaltesystems zu
vermeiden:
Der Wirkungsgrad bei der Wahl des
Kinder-Rückhaltesystems, die nicht mehr
nach Gewicht, sondern nach der Größe
des Kindes erfolgt, ist erhöht:
Die Kompatibilität zwischen Fahrzeug-
sitzen und Kinder-Rückhaltesystemen ist
besser: Die i-Size Kinder-Rückhaltesys-
teme können als „Super ISOFIX“ ange-
sehen werden; dies bedeutet, dass sie
perfekt in I-Size Sitze mit Typengenehmi-
gung, aber auch in ISOFIX-Sitze (ECE
R44) mit Typengenehmigung eingebaut
werden können.
HINWEIS:
Die Fahrzeugsitze mit I-Size Typengenehmi-
gung sind durch das in Abbildung XX darge-
stellte Symbol gekennzeichnet.
Die folgende Tabelle gemäß europäischem
Standard ECE 129 zeigt die Einbau-Möglich-
keiten des I-Size Kinder-Rückhaltesystems.
Legende zur Tabelle oben:
I-U = geeignet für Universal I-Size
Kinder-Rückhaltesysteme mit Blickrich-
tung nach hinten und nach vorn.
X = Sitz nicht geeignet für Universal I-Size
Kinder-Rückhaltesysteme.
Tabelle I-Size Kindersitz-Positionen
System Beifahr
erHinten
außen Hinten
Mitte
I-Size
Kinder
-Rückh altesys teme ISO/
R2 X I-U X

ISO/F2 X I-U X
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 149

SICHERHEIT
150

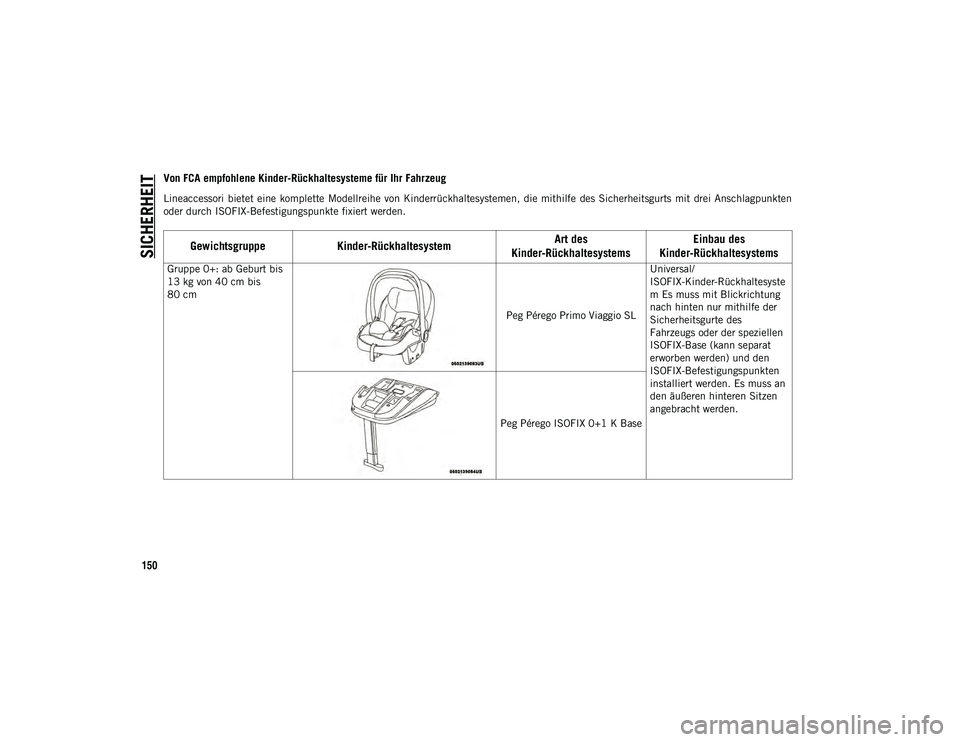

Von FCA empfohlene Kinder-Rückhaltesysteme für Ihr Fahrzeug
Lineaccessori bietet eine komplette Modellreihe von Kinderrückhaltesystemen, die mithilfe des Sicherheitsgurts mit drei Anschlagpunkten
oder durch ISOFIX-Befestigungspunkte fixiert werden.
GewichtsgruppeKinder-Rückhaltesystem Art des
Kinder-Rückhaltesystems Einbau des
Kinder-Rückhaltesystems
Gruppe 0+: ab Geburt bis
13 kg von 40 cm bis
80 cm
Peg Pérego Primo Viaggio SLUniversal/
ISOFIX-Kinder-Rückhaltesyste
m Es muss mit Blickrichtung
nach hinten nur mithilfe der
Sicherheitsgurte des
Fahrzeugs oder der speziellen
ISOFIX-Base (kann separat
erworben werden) und den
ISOFIX-Befestigungspunkten
installiert werden. Es muss an
den äußeren hinteren Sitzen
angebracht werden.
Peg Pérego ISOFIX 0+1 K Base
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 150
