SICHERUNGEN
Allgemeine Informationen
Die Sicherungen schützen elektrische
Systeme gegen zu hohen Strom.
Wenn ein Gerät nicht funktioniert, müssen
Sie das Sicherungselement in der Blattsiche-
rung auf einen Bruch/eine Aufschmelzung
prüfen.Denken Sie auch daran, dass durch eine
Verwendung von Steckdosen bei abge-
stelltem Motor über einen längeren Zeitraum
die Batterie im Fahrzeug entladen werden
kann.
Blattsicherungen
WARNUNG!
Verwenden Sie beim Austauschen einer
durchgebrannten Sicherung stets eine
entsprechende Ersatzsicherung mit dem
gleichen Amperewert wie die ursprüng-
liche Sicherung. Tauschen Sie eine
Sicherung nie gegen eine andere Siche-
rung mit einem höheren Amperewert
aus. Ersetzen Sie eine durchgebrannte
Sicherung nie durch Metalldrähte oder
anderes Material. Stecken Sie keine
Sicherung in einen Schutz-
schalter-Steckplatz oder umgekehrt.
Wenn Sie keine geeigneten Sicherungen
verwenden, kann dies zu schweren
Verletzungen, Feuer und/oder Sach-
schäden führen.
Stellen Sie vor dem Austausch einer
Sicherung sicher, dass die Zündung
ausgeschaltet ist und dass alle anderen
Funktionen ausgeschaltet und/oder
deaktiviert sind.
Wenn die ausgetauschte Sicherung
erneut durchbrennt, wenden Sie sich an
einen Vertragshändler.
Wenn eine allgemeine Schutzsicherung
für Sicherheitssysteme (Airbag-System,
Bremsanlage), Kraftübertragungssys-
teme (Motorsystem, Getriebesystem)
oder das Lenksystem durchbrennt,
wenden Sie sich an einen Vertrags-
händler.
VORSICHT!
Falls der hintere Motorraum gereinigt
werden muss, achten Sie darauf, dass der
Sicherungskasten und die
Frontscheibenwischermotoren nicht
unmittelbar mit Wasser in Berührung
kommen.
WARNUNG! (Fortsetzung)

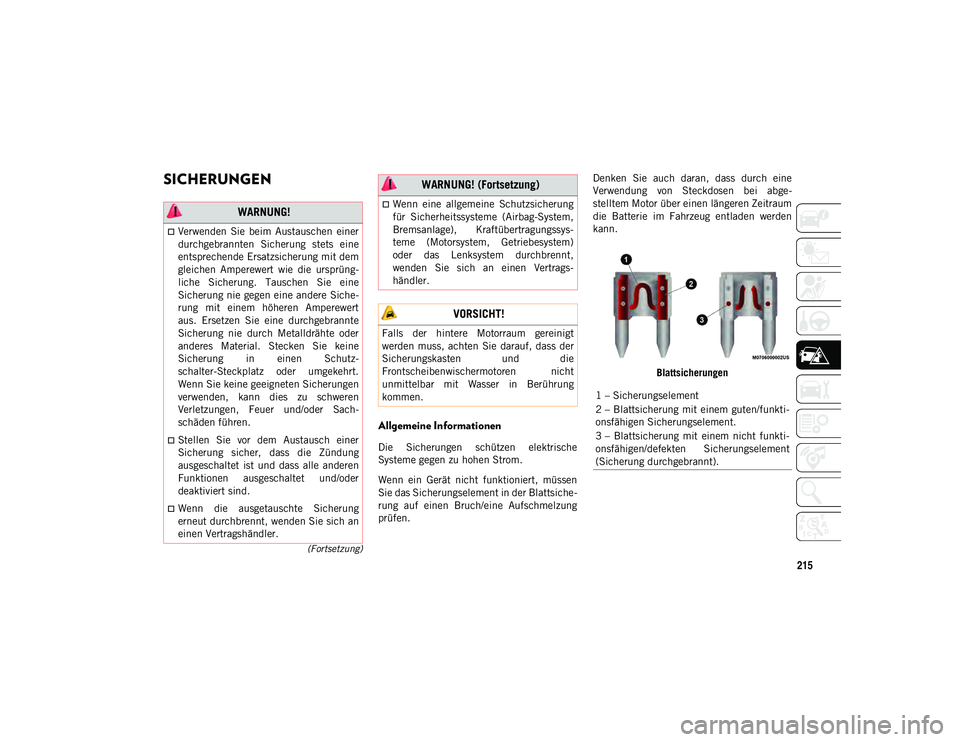

1 – Sicherungselement
2 – Blattsicherung mit einem guten/funkti-
onsfähigen Sicherungselement.
3 – Blattsicherung mit einem nicht funkti-
onsfähigen/defekten Sicherungselement
(Sicherung durchgebrannt).
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 215

PANNENHILFE
216
Sicherungen im Motorraum
Die Zentrale Stromversorgung befindet sich
im Motorraum nahe der Batterie. Dieses
Modul enthält Patronensicherungen,
Mini-Sicherungen und Relais. Ein Aufkleber
zur Kennzeichnung jeder Komponente ist an
der Innenseite der Abdeckung angebracht.HINWEIS:
Sicherungen für Sicherheitssysteme
(markiert mit *) müssen von einem Vertrags-
händler gewartet werden.

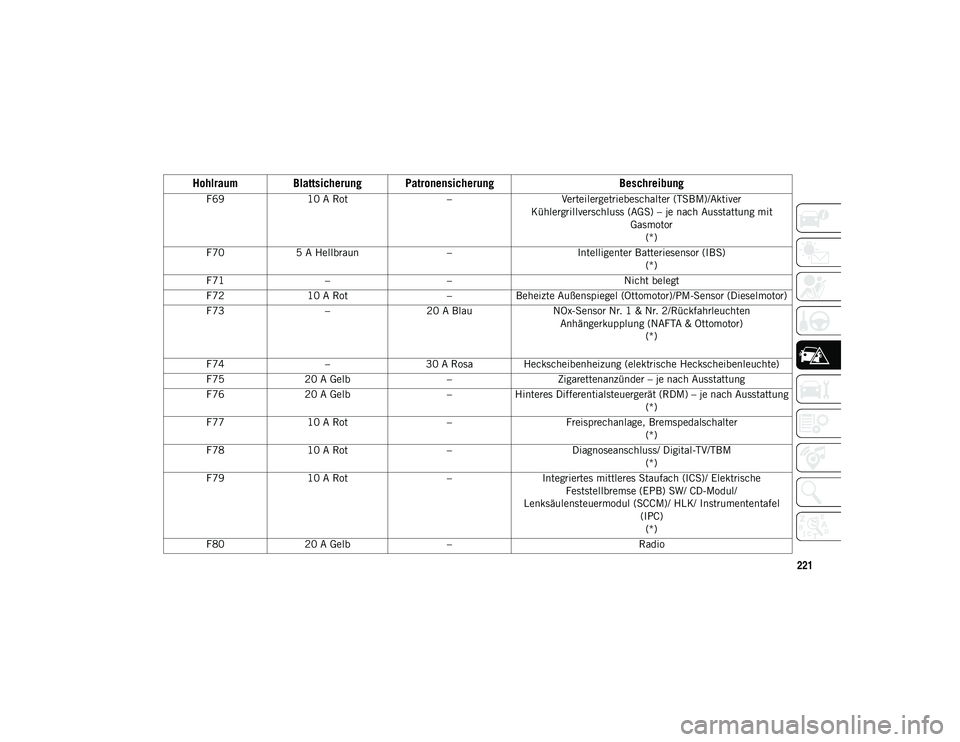

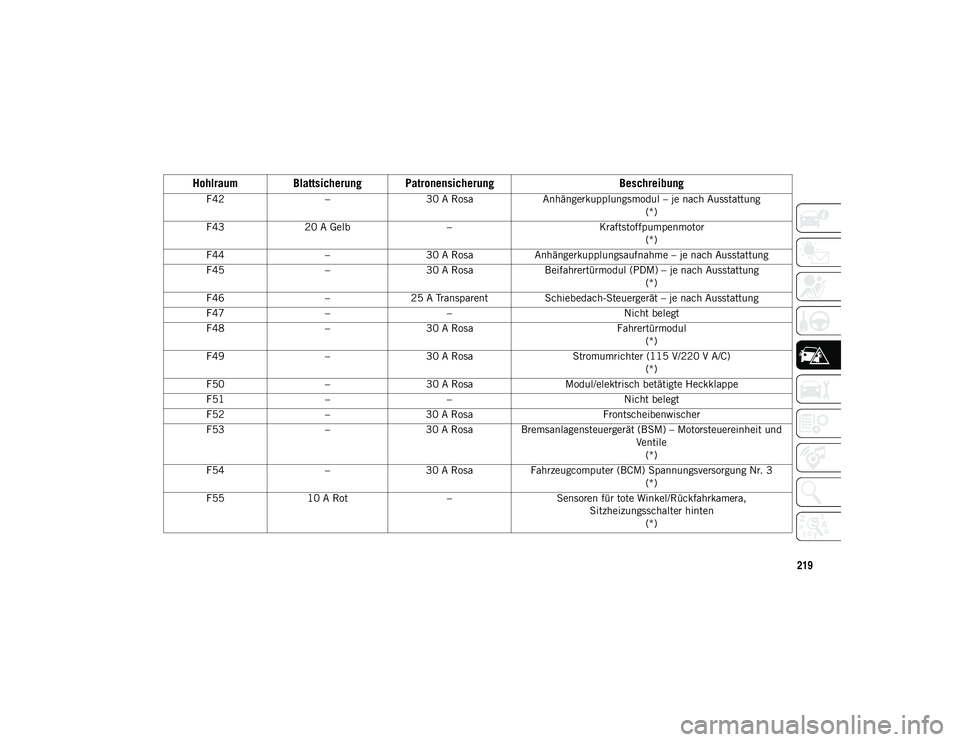

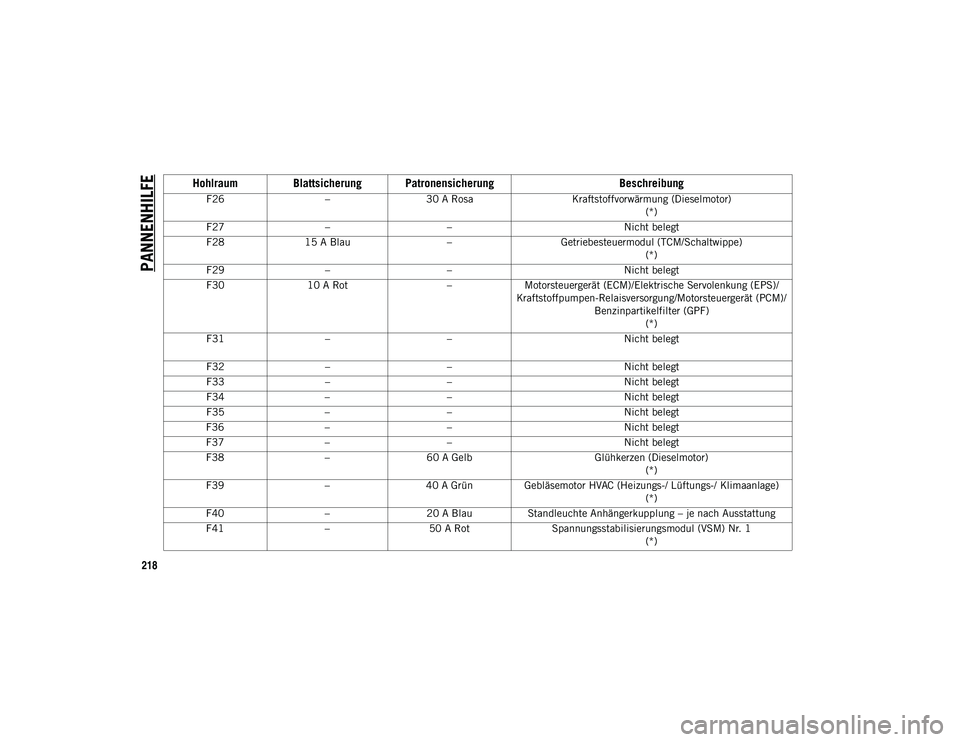

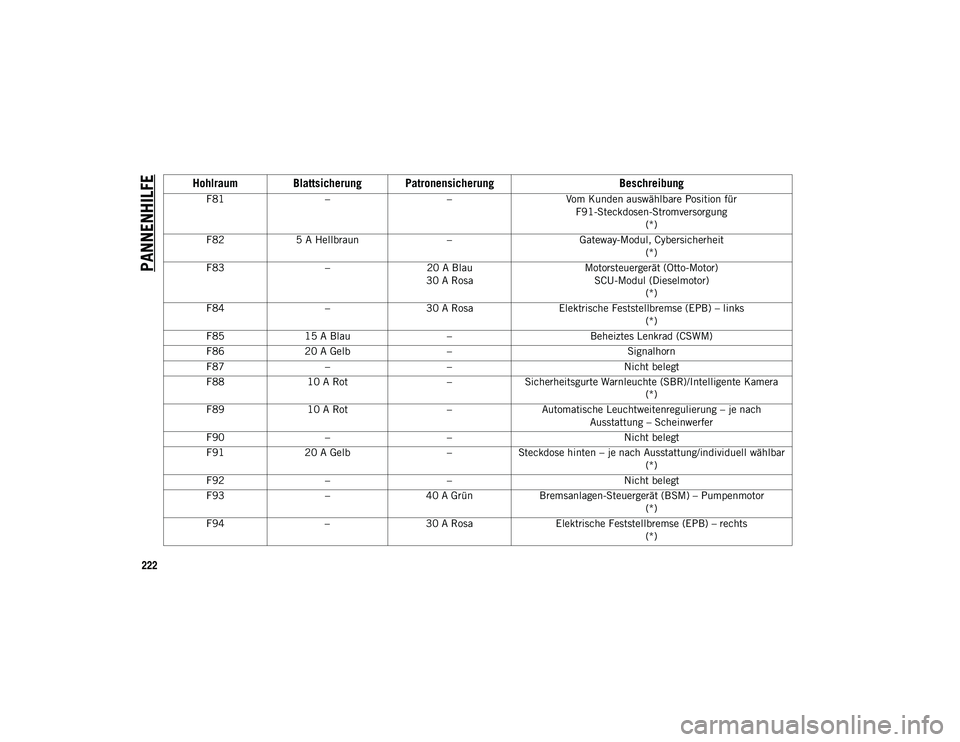

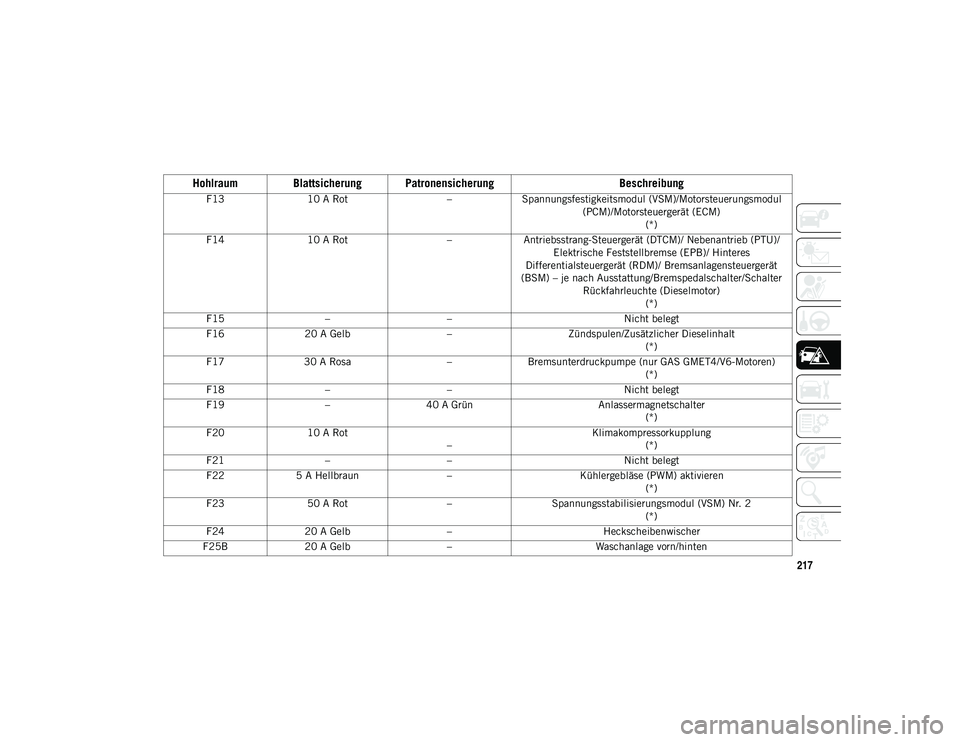

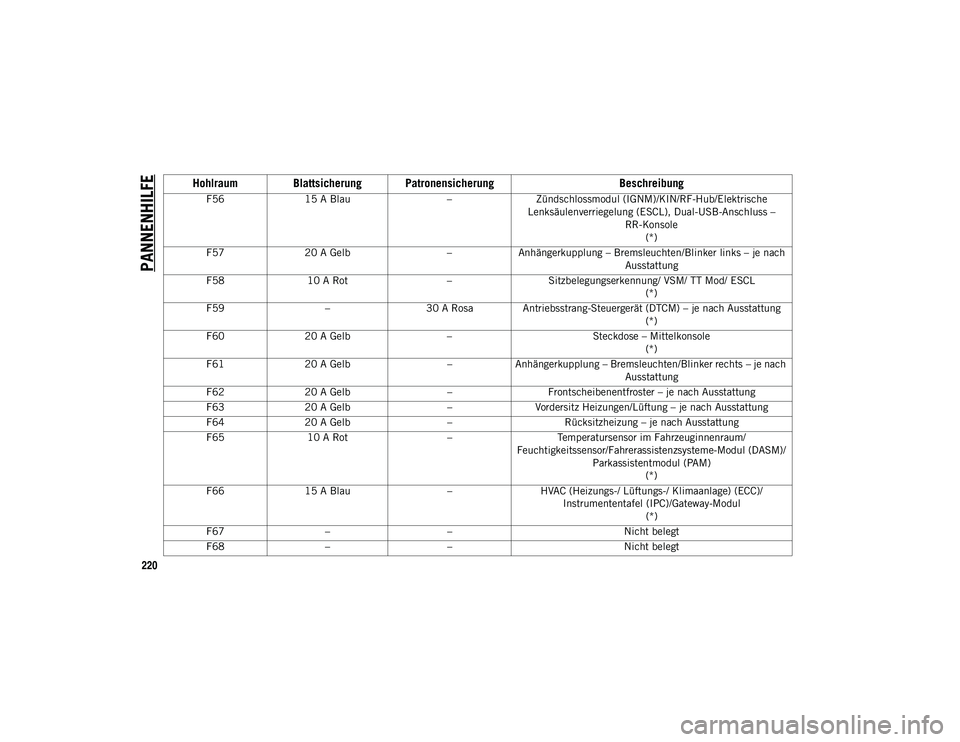

Zentrale Stromversorgung
Hohlraum Blattsicherung Patronensicherung Beschreibung
F06– – Nicht belegt
F07 15 A Blau –Motorsteuergerät – PCM (Diesel)/Entlüftungsventil der
Überspannungsspule (Benzinmotor) – je nach Ausstattung (*)
F08 25 A Transparent –Kraftstoffeinspritzventile (Ottomotor), ECM (Ottomotor),
PCM/Kraftstoffeinspritzventile (Diesel) (*)
F09 15 A Blau (Ottomotor)
10 A Rot (Dieselmotor) –
Kühlmittelpumpe (Ottomotor) – Je nach Ausstattung
Harnstoff-Kühlmittelpumpe/PCM (Dieselmotor) - Je nach Ausstattung(*)
F10 20 A Gelb –Verteilergetriebe (PTU) – je nach Ausstattung
(*)
F11 – – Nicht belegt
F12 10 A Rot –Versorgungs- und Spülpumpe (Dieselmotor)
(*)
