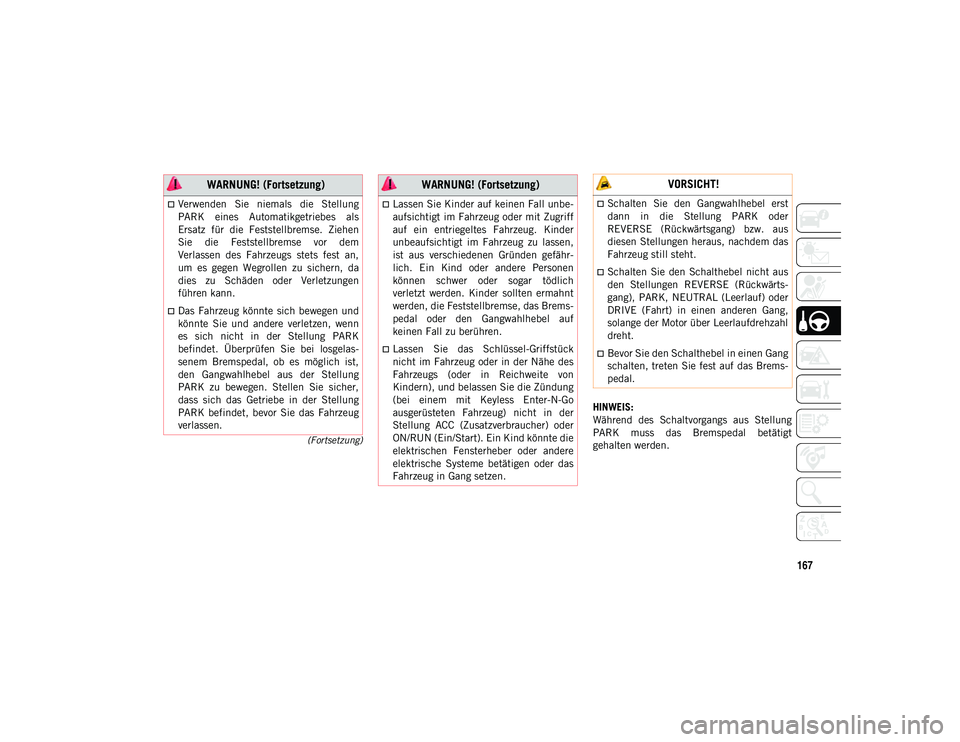

167
(Fortsetzung)
HINWEIS:
Während des Schaltvorgangs aus Stellung
PARK muss das Bremspedal betätigt
gehalten werden.
Verwenden Sie niemals die Stellung
PARK eines Automatikgetriebes als
Ersatz für die Feststellbremse. Ziehen
Sie die Feststellbremse vor dem
Verlassen des Fahrzeugs stets fest an,
um es gegen Wegrollen zu sichern, da
dies zu Schäden oder Verletzungen
führen kann.
Das Fahrzeug könnte sich bewegen und
könnte Sie und andere verletzen, wenn
es sich nicht in der Stellung PARK
befindet. Überprüfen Sie bei losgelas-
senem Bremspedal, ob es möglich ist,
den Gangwahlhebel aus der Stellung
PARK zu bewegen. Stellen Sie sicher,
dass sich das Getriebe in der Stellung
PARK befindet, bevor Sie das Fahrzeug
verlassen.
WARNUNG! (Fortsetzung)
Lassen Sie Kinder auf keinen Fall unbe-
aufsichtigt im Fahrzeug oder mit Zugriff
auf ein entriegeltes Fahrzeug. Kinder
unbeaufsichtigt im Fahrzeug zu lassen,
ist aus verschiedenen Gründen gefähr-
lich. Ein Kind oder andere Personen
können schwer oder sogar tödlich
verletzt werden. Kinder sollten ermahnt
werden, die Feststellbremse, das Brems-
pedal oder den Gangwahlhebel auf
keinen Fall zu berühren.
Lassen Sie das Schlüssel-Griffstück
nicht im Fahrzeug oder in der Nähe des
Fahrzeugs (oder in Reichweite von
Kindern), und belassen Sie die Zündung
(bei einem mit Keyless Enter-N-Go
ausgerüsteten Fahrzeug) nicht in der
Stellung ACC (Zusatzverbraucher) oder
ON/RUN (Ein/Start). Ein Kind könnte die
elektrischen Fensterheber oder andere
elektrische Systeme betätigen oder das
Fahrzeug in Gang setzen.
WARNUNG! (Fortsetzung) VORSICHT!
Schalten Sie den Gangwahlhebel erst
dann in die Stellung PARK oder
REVERSE (Rückwärtsgang) bzw. aus
diesen Stellungen heraus, nachdem das
Fahrzeug still steht.
Schalten Sie den Schalthebel nicht aus
den Stellungen REVERSE (Rückwärts-
gang), PARK, NEUTRAL (Leerlauf) oder
DRIVE (Fahrt) in einen anderen Gang,
solange der Motor über Leerlaufdrehzahl
dreht.
Bevor Sie den Schalthebel in einen Gang
schalten, treten Sie fest auf das Brems-
pedal.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 167

START UND BETRIEB

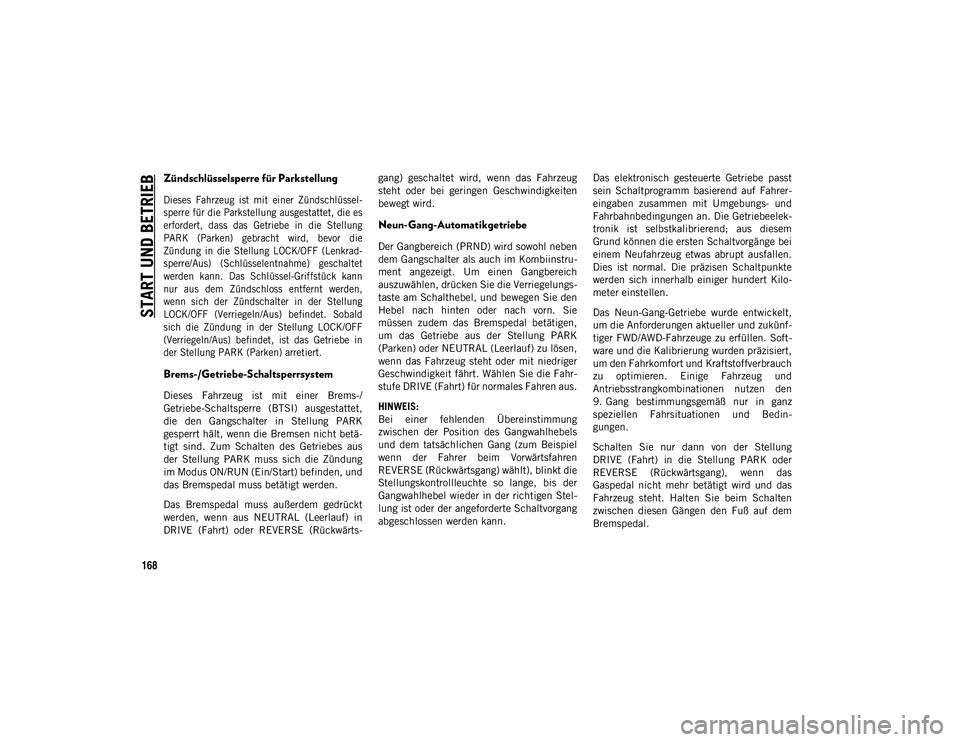

168
Zündschlüsselsperre für Parkstellung

Dieses Fahrzeug ist mit einer Zündschlüssel-
sperre für die Parkstellung ausgestattet, die es
erfordert, dass das Getriebe in die Stellung
PARK (Parken) gebracht wird, bevor die
Zündung in die Stellung LOCK/OFF (Lenkrad-
sperre/Aus) (Schlüsselentnahme) geschaltet
werden kann. Das Schlüssel-Griffstück kann
nur aus dem Zündschloss entfernt werden,
wenn sich der Zündschalter in der Stellung
LOCK/OFF (Verriegeln/Aus) befindet. Sobald
sich die Zündung in der Stellung LOCK/OFF
(Verriegeln/Aus) befindet, ist das Getriebe in
der Stellung PARK (Parken) arretiert.

Brems-/Getriebe-Schaltsperrsystem
Dieses Fahrzeug ist mit einer Brems-/
Getriebe-Schaltsperre (BTSI) ausgestattet,
die den Gangschalter in Stellung PARK
gesperrt hält, wenn die Bremsen nicht betä-
tigt sind. Zum Schalten des Getriebes aus
der Stellung PARK muss sich die Zündung
im Modus ON/RUN (Ein/Start) befinden, und
das Bremspedal muss betätigt werden.
Das Bremspedal muss außerdem gedrückt
werden, wenn aus NEUTRAL (Leerlauf) in
DRIVE (Fahrt) oder REVERSE (Rückwärts-gang) geschaltet wird, wenn das Fahrzeug
steht oder bei geringen Geschwindigkeiten
bewegt wird.
Neun-Gang-Automatikgetriebe
Der Gangbereich (PRND) wird sowohl neben
dem Gangschalter als auch im Kombiinstru-
ment angezeigt. Um einen Gangbereich
auszuwählen, drücken Sie die Verriegelungs-
taste am Schalthebel, und bewegen Sie den
Hebel nach hinten oder nach vorn. Sie
müssen zudem das Bremspedal betätigen,
um das Getriebe aus der Stellung PARK
(Parken) oder NEUTRAL (Leerlauf) zu lösen,
wenn das Fahrzeug steht oder mit niedriger
Geschwindigkeit fährt. Wählen Sie die Fahr-
stufe DRIVE (Fahrt) für normales Fahren aus.
HINWEIS:
Bei einer fehlenden Übereinstimmung
zwischen der Position des Gangwahlhebels
und dem tatsächlichen Gang (zum Beispiel
wenn der Fahrer beim Vorwärtsfahren
REVERSE (Rückwärtsgang) wählt), blinkt die
Stellungskontrollleuchte so lange, bis der
Gangwahlhebel wieder in der richtigen Stel-
lung ist oder der angeforderte Schaltvorgang
abgeschlossen werden kann.
Das elektronisch gesteuerte Getriebe passt
sein Schaltprogramm basierend auf Fahrer-
eingaben zusammen mit Umgebungs- und
Fahrbahnbedingungen an. Die Getriebeelek-
tronik ist selbstkalibrierend; aus diesem
Grund können die ersten Schaltvorgänge bei
einem Neufahrzeug etwas abrupt ausfallen.
Dies ist normal. Die präzisen Schaltpunkte
werden sich innerhalb einiger hundert Kilo-
meter einstellen.
Das Neun-Gang-Getriebe wurde entwickelt,
um die Anforderungen aktueller und zukünf-
tiger FWD/AWD-Fahrzeuge zu erfüllen. Soft-
ware und die Kalibrierung wurden präzisiert,
um den Fahrkomfort und Kraftstoffverbrauch
zu optimieren. Einige Fahrzeug und
Antriebsstrangkombinationen nutzen den
9. Gang bestimmungsgemäß nur in ganz
speziellen Fahrsituationen und Bedin-
gungen.
Schalten Sie nur dann von der Stellung
DRIVE (Fahrt) in die Stellung PARK oder
REVERSE (Rückwärtsgang), wenn das
Gaspedal nicht mehr betätigt wird und das
Fahrzeug steht. Halten Sie beim Schalten
zwischen diesen Gängen den Fuß auf dem
Bremspedal.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 168

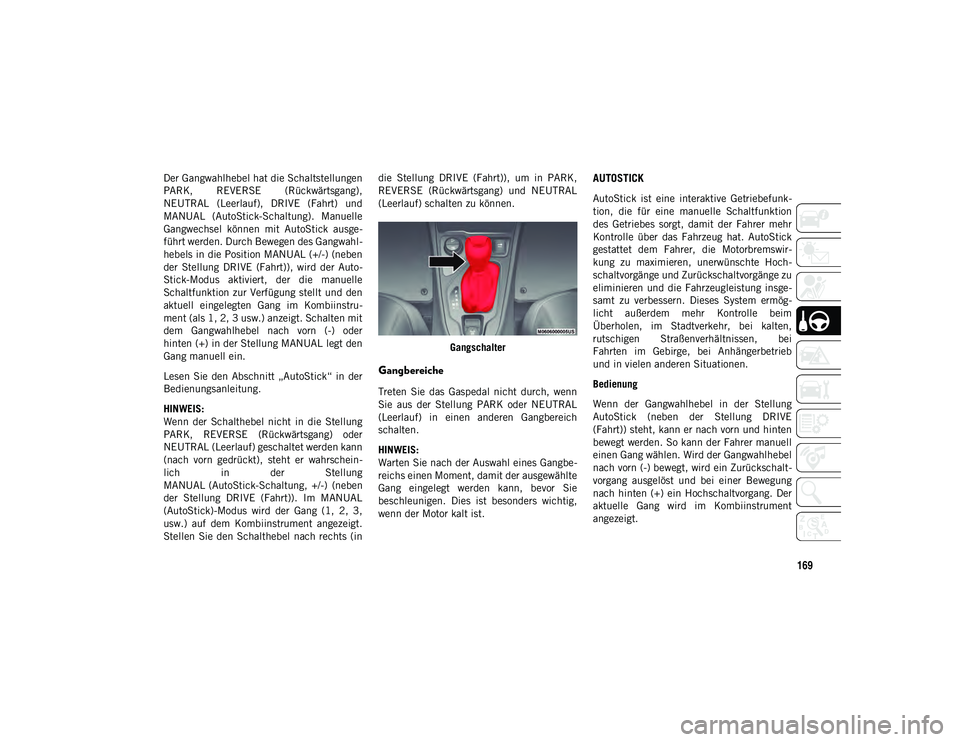

169
Der Gangwahlhebel hat die Schaltstellungen
PARK, REVERSE (Rückwärtsgang),
NEUTRAL (Leerlauf), DRIVE (Fahrt) und
MANUAL (AutoStick-Schaltung). Manuelle
Gangwechsel können mit AutoStick ausge-
führt werden. Durch Bewegen des Gangwahl-
hebels in die Position MANUAL (+/-) (neben
der Stellung DRIVE (Fahrt)), wird der Auto-
Stick-Modus aktiviert, der die manuelle
Schaltfunktion zur Verfügung stellt und den
aktuell eingelegten Gang im Kombiinstru-
ment (als 1, 2, 3 usw.) anzeigt. Schalten mit
dem Gangwahlhebel nach vorn (-) oder
hinten (+) in der Stellung MANUAL legt den
Gang manuell ein.
Lesen Sie den Abschnitt „AutoStick“ in der
Bedienungsanleitung.
HINWEIS:
Wenn der Schalthebel nicht in die Stellung
PARK, REVERSE (Rückwärtsgang) oder
NEUTRAL (Leerlauf) geschaltet werden kann
(nach vorn gedrückt), steht er wahrschein-
lich in der Stellung
MANUAL (AutoStick-Schaltung, +/-) (neben
der Stellung DRIVE (Fahrt)). Im MANUAL
(AutoStick)-Modus wird der Gang (1, 2, 3,
usw.) auf dem Kombiinstrument angezeigt.
Stellen Sie den Schalthebel nach rechts (indie Stellung DRIVE (Fahrt)), um in PARK,
REVERSE (Rückwärtsgang) und NEUTRAL
(Leerlauf) schalten zu können.
Gangschalter
Gangbereiche
Treten Sie das Gaspedal nicht durch, wenn
Sie aus der Stellung PARK oder NEUTRAL
(Leerlauf) in einen anderen Gangbereich
schalten.
HINWEIS:
Warten Sie nach der Auswahl eines Gangbe-
reichs einen Moment, damit der ausgewählte
Gang eingelegt werden kann, bevor Sie
beschleunigen. Dies ist besonders wichtig,
wenn der Motor kalt ist.
AUTOSTICK
AutoStick ist eine interaktive Getriebefunk-
tion, die für eine manuelle Schaltfunktion
des Getriebes sorgt, damit der Fahrer mehr
Kontrolle über das Fahrzeug hat. AutoStick
gestattet dem Fahrer, die Motorbremswir-
kung zu maximieren, unerwünschte Hoch-
schaltvorgänge und Zurückschaltvorgänge zu
eliminieren und die Fahrzeugleistung insge-
samt zu verbessern. Dieses System ermög-
licht außerdem mehr Kontrolle beim
Überholen, im Stadtverkehr, bei kalten,
rutschigen Straßenverhältnissen, bei
Fahrten im Gebirge, bei Anhängerbetrieb
und in vielen anderen Situationen.
Bedienung
Wenn der Gangwahlhebel in der Stellung
AutoStick (neben der Stellung DRIVE
(Fahrt)) steht, kann er nach vorn und hinten
bewegt werden. So kann der Fahrer manuell
einen Gang wählen. Wird der Gangwahlhebel
nach vorn (-) bewegt, wird ein Zurückschalt-
vorgang ausgelöst und bei einer Bewegung
nach hinten (+) ein Hochschaltvorgang. Der
aktuelle Gang wird im Kombiinstrument
angezeigt.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 169

START UND BETRIEB

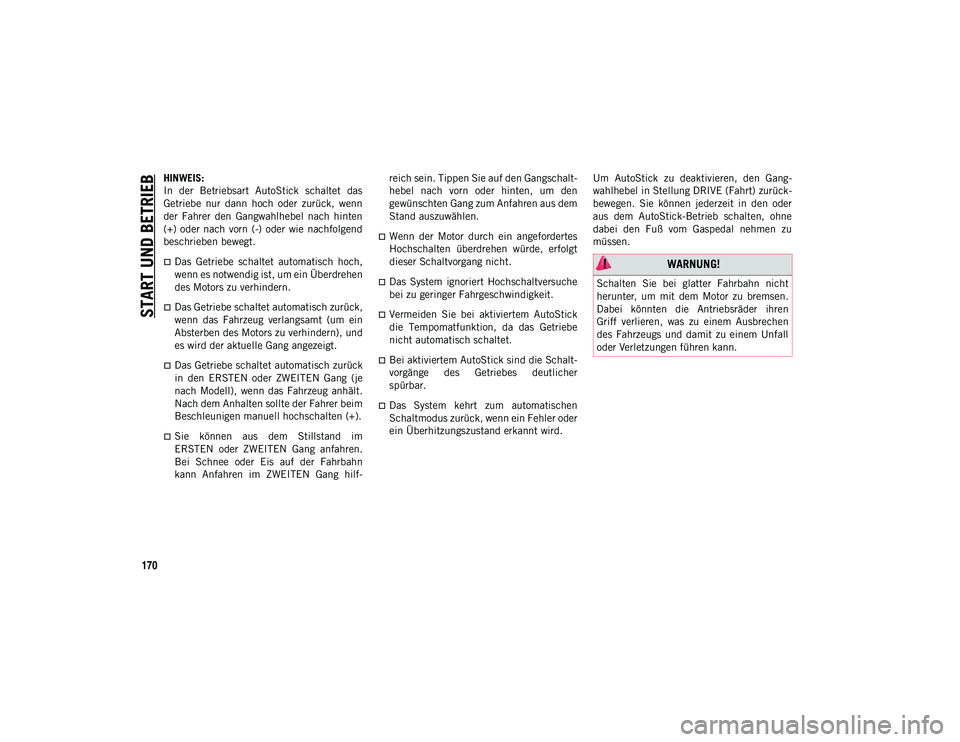

170
HINWEIS:
In der Betriebsart AutoStick schaltet das
Getriebe nur dann hoch oder zurück, wenn
der Fahrer den Gangwahlhebel nach hinten
(+) oder nach vorn (-) oder wie nachfolgend
beschrieben bewegt.
Das Getriebe schaltet automatisch hoch,
wenn es notwendig ist, um ein Überdrehen
des Motors zu verhindern.
Das Getriebe schaltet automatisch zurück,
wenn das Fahrzeug verlangsamt (um ein
Absterben des Motors zu verhindern), und
es wird der aktuelle Gang angezeigt.
Das Getriebe schaltet automatisch zurück
in den ERSTEN oder ZWEITEN Gang (je
nach Modell), wenn das Fahrzeug anhält.
Nach dem Anhalten sollte der Fahrer beim
Beschleunigen manuell hochschalten (+).
Sie können aus dem Stillstand im
ERSTEN oder ZWEITEN Gang anfahren.
Bei Schnee oder Eis auf der Fahrbahn
kann Anfahren im ZWEITEN Gang hilf-reich sein. Tippen Sie auf den Gangschalt-
hebel nach vorn oder hinten, um den
gewünschten Gang zum Anfahren aus dem
Stand auszuwählen.
Wenn der Motor durch ein angefordertes
Hochschalten überdrehen würde, erfolgt
dieser Schaltvorgang nicht.
Das System ignoriert Hochschaltversuche
bei zu geringer Fahrgeschwindigkeit.
Vermeiden Sie bei aktiviertem AutoStick
die Tempomatfunktion, da das Getriebe
nicht automatisch schaltet.
Bei aktiviertem AutoStick sind die Schalt-
vorgänge des Getriebes deutlicher
spürbar.
Das System kehrt zum automatischen
Schaltmodus zurück, wenn ein Fehler oder
ein Überhitzungszustand erkannt wird.
Um AutoStick zu deaktivieren, den Gang-
wahlhebel in Stellung DRIVE (Fahrt) zurück-
bewegen. Sie können jederzeit in den oder
aus dem AutoStick-Betrieb schalten, ohne
dabei den Fuß vom Gaspedal nehmen zu
müssen.
WARNUNG!
Schalten Sie bei glatter Fahrbahn nicht
herunter, um mit dem Motor zu bremsen.
Dabei könnten die Antriebsräder ihren
Griff verlieren, was zu einem Ausbrechen
des Fahrzeugs und damit zu einem Unfall
oder Verletzungen führen kann.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 170

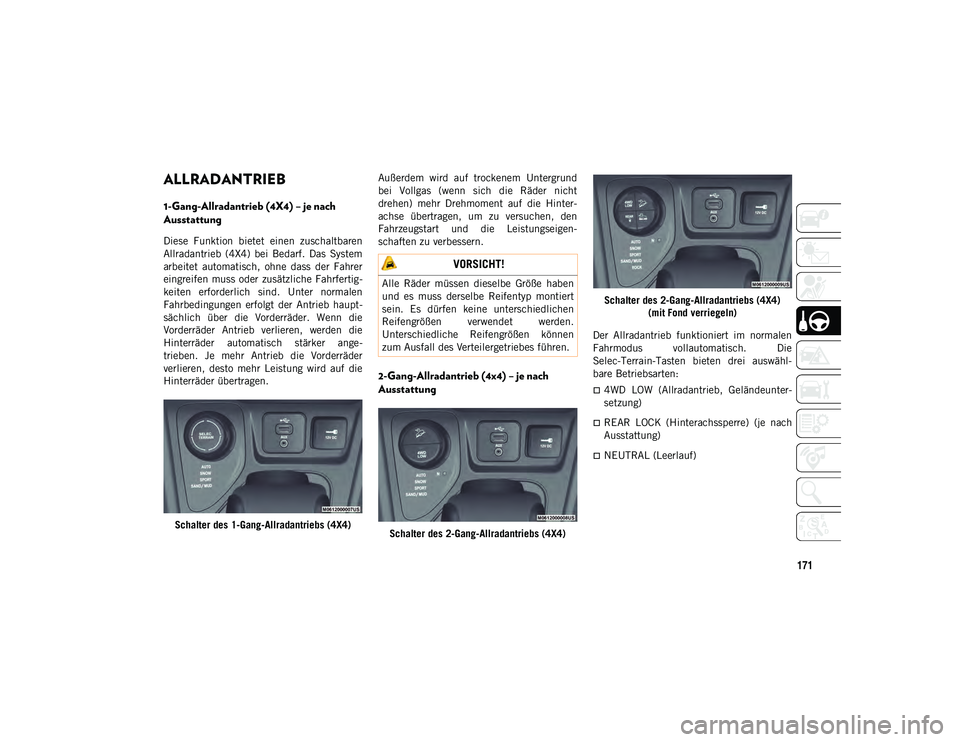

171
ALLRADANTRIEB
1-Gang-Allradantrieb (4X4) – je nach
Ausstattung
Diese Funktion bietet einen zuschaltbaren
Allradantrieb (4X4) bei Bedarf. Das System
arbeitet automatisch, ohne dass der Fahrer
eingreifen muss oder zusätzliche Fahrfertig-
keiten erforderlich sind. Unter normalen
Fahrbedingungen erfolgt der Antrieb haupt-
sächlich über die Vorderräder. Wenn die
Vorderräder Antrieb verlieren, werden die
Hinterräder automatisch stärker ange-
trieben. Je mehr Antrieb die Vorderräder
verlieren, desto mehr Leistung wird auf die
Hinterräder übertragen.Schalter des 1-Gang-Allradantriebs (4X4) Außerdem wird auf trockenem Untergrund
bei Vollgas (wenn sich die Räder nicht
drehen) mehr Drehmoment auf die Hinter-
achse übertragen, um zu versuchen, den
Fahrzeugstart und die Leistungseigen-
schaften zu verbessern.
2-Gang-Allradantrieb (4x4) – je nach
Ausstattung
Schalter des 2-Gang-Allradantriebs (4X4)
Schalter des 2-Gang-Allradantriebs (4X4)
(mit Fond verriegeln)
Der Allradantrieb funktioniert im normalen
Fahrmodus vollautomatisch. Die
Selec-Terrain-Tasten bieten drei auswähl-
bare Betriebsarten:
4WD LOW (Allradantrieb, Geländeunter-
setzung)
REAR LOCK (Hinterachssperre) (je nach
Ausstattung)
NEUTRAL (Leerlauf)
VORSICHT!
Alle Räder müssen dieselbe Größe haben
und es muss derselbe Reifentyp montiert
sein. Es dürfen keine unterschiedlichen
Reifengrößen verwendet werden.
Unterschiedliche Reifengrößen können
zum Ausfall des Verteilergetriebes führen.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 171

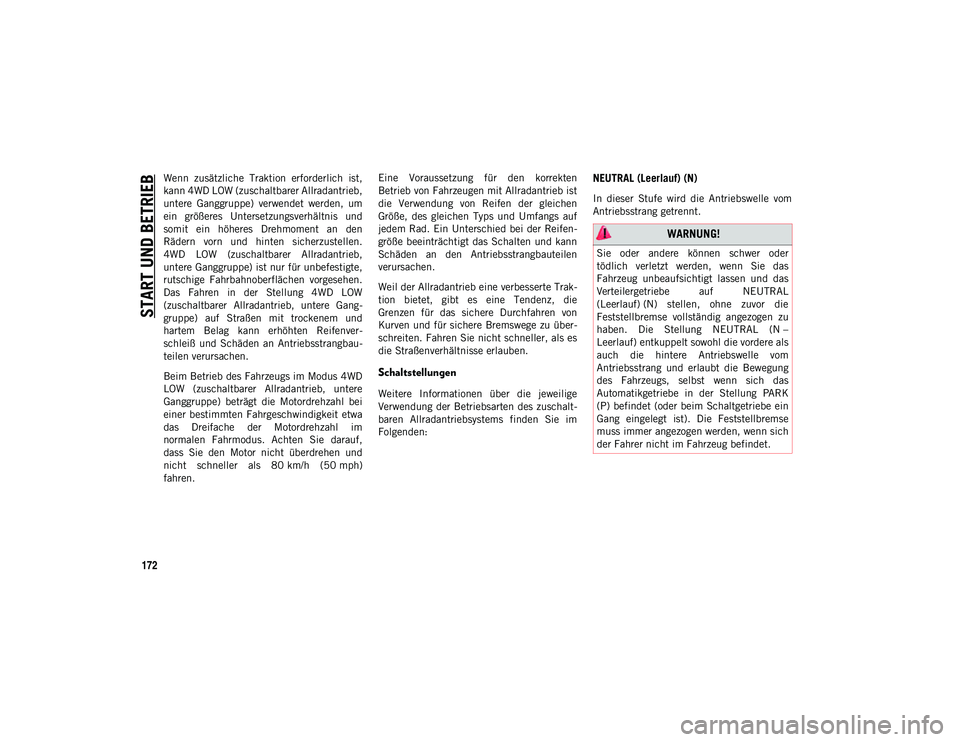

START UND BETRIEB
172
Wenn zusätzliche Traktion erforderlich ist,
kann 4WD LOW (zuschaltbarer Allradantrieb,
untere Ganggruppe) verwendet werden, um
ein größeres Untersetzungsverhältnis und
somit ein höheres Drehmoment an den
Rädern vorn und hinten sicherzustellen.
4WD LOW (zuschaltbarer Allradantrieb,
untere Ganggruppe) ist nur für unbefestigte,
rutschige Fahrbahnoberflächen vorgesehen.
Das Fahren in der Stellung 4WD LOW
(zuschaltbarer Allradantrieb, untere Gang-
gruppe) auf Straßen mit trockenem und
hartem Belag kann erhöhten Reifenver-
schleiß und Schäden an Antriebsstrangbau-
teilen verursachen.
Beim Betrieb des Fahrzeugs im Modus 4WD
LOW (zuschaltbarer Allradantrieb, untere
Ganggruppe) beträgt die Motordrehzahl bei
einer bestimmten Fahrgeschwindigkeit etwa
das Dreifache der Motordrehzahl im
normalen Fahrmodus. Achten Sie darauf,
dass Sie den Motor nicht überdrehen und
nicht schneller als 80 km/h (50 mph)
fahren.Eine Voraussetzung für den korrekten
Betrieb von Fahrzeugen mit Allradantrieb ist
die Verwendung von Reifen der gleichen
Größe, des gleichen Typs und Umfangs auf
jedem Rad. Ein Unterschied bei der Reifen-
größe beeinträchtigt das Schalten und kann
Schäden an den Antriebsstrangbauteilen
verursachen.
Weil der Allradantrieb eine verbesserte Trak-
tion bietet, gibt es eine Tendenz, die
Grenzen für das sichere Durchfahren von
Kurven und für sichere Bremswege zu über-
schreiten. Fahren Sie nicht schneller, als es
die Straßenverhältnisse erlauben.
Schaltstellungen
Weitere Informationen über die jeweilige
Verwendung der Betriebsarten des zuschalt-
baren Allradantriebsystems finden Sie im
Folgenden:
NEUTRAL (Leerlauf) (N)
In dieser Stufe wird die Antriebswelle vom
Antriebsstrang getrennt.
WARNUNG!
Sie oder andere können schwer oder
tödlich verletzt werden, wenn Sie das
Fahrzeug unbeaufsichtigt lassen und das
Verteilergetriebe auf NEUTRAL
(Leerlauf) (N) stellen, ohne zuvor die
Feststellbremse vollständig angezogen zu
haben. Die Stellung NEUTRAL (N –
Leerlauf) entkuppelt sowohl die vordere als
auch die hintere Antriebswelle vom
Antriebsstrang und erlaubt die Bewegung
des Fahrzeugs, selbst wenn sich das
Automatikgetriebe in der Stellung PARK
(P) befindet (oder beim Schaltgetriebe ein
Gang eingelegt ist). Die Feststellbremse
muss immer angezogen werden, wenn sich
der Fahrer nicht im Fahrzeug befindet.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 172

173

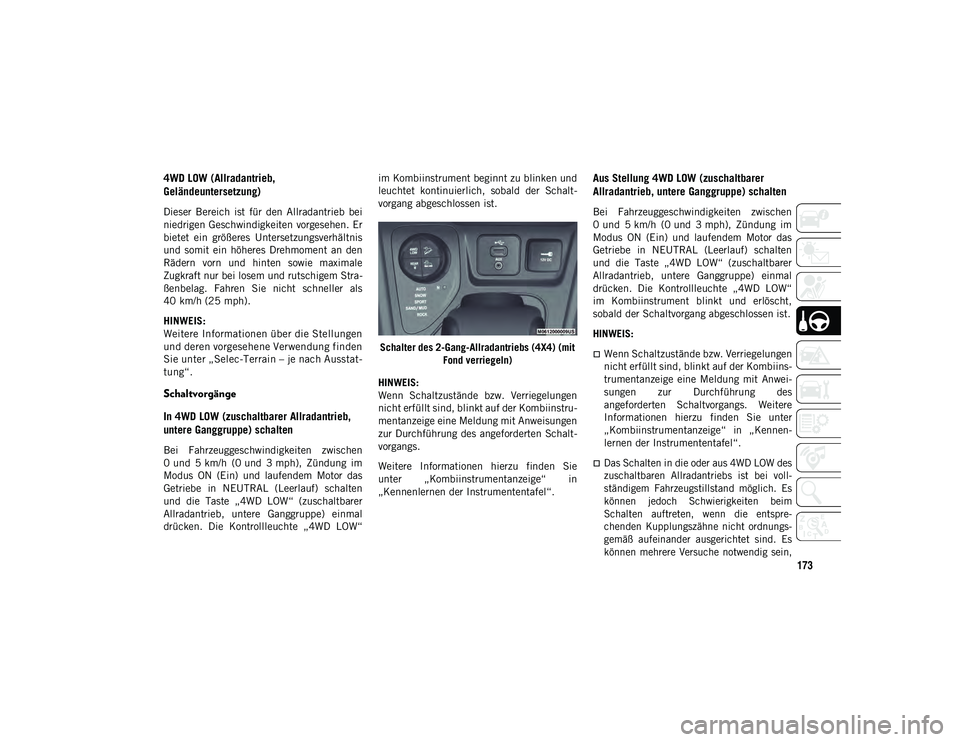

4WD LOW (Allradantrieb,
Geländeuntersetzung)
Dieser Bereich ist für den Allradantrieb bei
niedrigen Geschwindigkeiten vorgesehen. Er
bietet ein größeres Untersetzungsverhältnis
und somit ein höheres Drehmoment an den
Rädern vorn und hinten sowie maximale
Zugkraft nur bei losem und rutschigem Stra-
ßenbelag. Fahren Sie nicht schneller als
40 km/h (25 mph).HINWEIS:
Weitere Informationen über die Stellungen
und deren vorgesehene Verwendung finden
Sie unter „Selec-Terrain – je nach Ausstat-
tung“.
Schaltvorgänge
In 4WD LOW (zuschaltbarer Allradantrieb,
untere Ganggruppe) schalten
Bei Fahrzeuggeschwindigkeiten zwischen
0 und 5 km/h (0 und 3 mph), Zündung imModus ON (Ein) und laufendem Motor das
Getriebe in NEUTRAL (Leerlauf) schalten
und die Taste „4WD LOW“ (zuschaltbarer
Allradantrieb, untere Ganggruppe) einmal
drücken. Die Kontrollleuchte „4WD LOW“ im Kombiinstrument beginnt zu blinken und
leuchtet kontinuierlich, sobald der Schalt-
vorgang abgeschlossen ist.
Schalter des 2-Gang-Allradantriebs (4X4) (mit Fond verriegeln)
HINWEIS:
Wenn Schaltzustände bzw. Verriegelungen
nicht erfüllt sind, blinkt auf der Kombiinstru-
mentanzeige eine Meldung mit Anweisungen
zur Durchführung des angeforderten Schalt-
vorgangs.
Weitere Informationen hierzu finden Sie
unter „Kombiinstrumentanzeige“ in
„Kennenlernen der Instrumententafel“.
Aus Stellung 4WD LOW (zuschaltbarer
Allradantrieb, untere Ganggruppe) schalten
Bei Fahrzeuggeschwindigkeiten zwischen
0 und 5 km/h (0 und 3 mph), Zündung im Modus ON (Ein) und laufendem Motor das
Getriebe in NEUTRAL (Leerlauf) schalten
und die Taste „4WD LOW“ (zuschaltbarer
Allradantrieb, untere Ganggruppe) einmal
drücken. Die Kontrollleuchte „4WD LOW“
im Kombiinstrument blinkt und erlöscht,
sobald der Schaltvorgang abgeschlossen ist.
HINWEIS:
Wenn Schaltzustände bzw. Verriegelungen
nicht erfüllt sind, blinkt auf der Kombiins-
trumentanzeige eine Meldung mit Anwei-
sungen zur Durchführung des
angeforderten Schaltvorgangs. Weitere
Informationen hierzu finden Sie unter
„Kombiinstrumentanzeige“ in „Kennen-
lernen der Instrumententafel“.

Das Schalten in die oder aus 4WD LOW des
zuschaltbaren Allradantriebs ist bei voll-
ständigem Fahrzeugstillstand möglich. Es
können jedoch Schwierigkeiten beim
Schalten auftreten, wenn die entspre-
chenden Kupplungszähne nicht ordnungs-
gemäß aufeinander ausgerichtet sind. Es
können mehrere Versuche notwendig sein,

2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 173

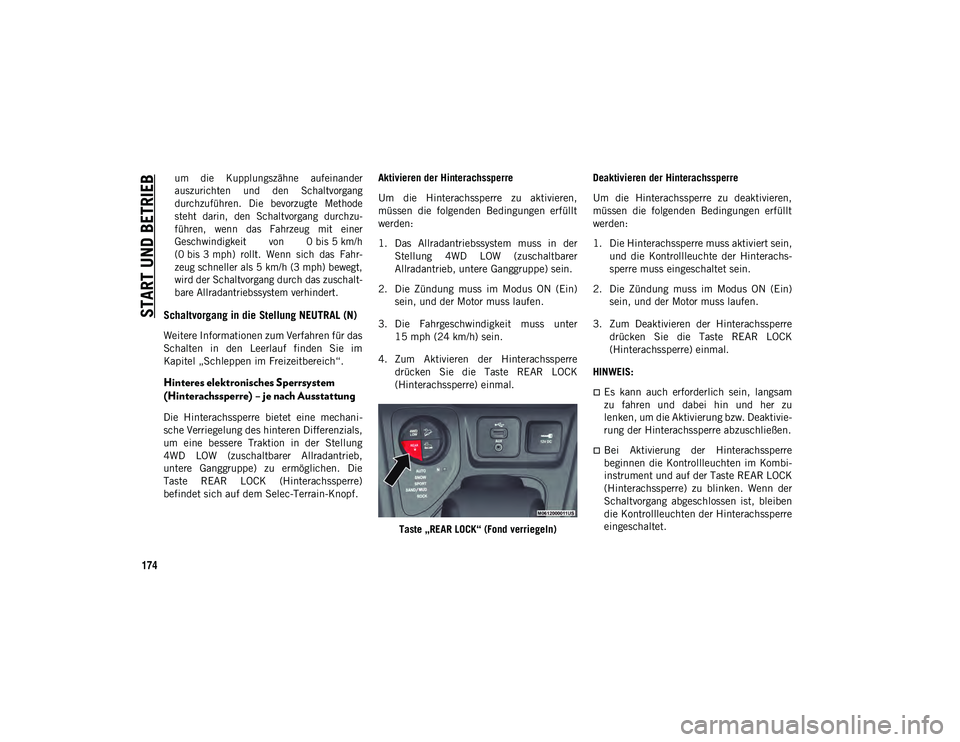

START UND BETRIEB
174

um die Kupplungszähne aufeinander
auszurichten und den Schaltvorgang
durchzuführen. Die bevorzugte Methode
steht darin, den Schaltvorgang durchzu-
führen, wenn das Fahrzeug mit einer
Geschwindigkeit von 0 bis 5 km/h
(0 bis 3 mph) rollt. Wenn sich das Fahr-
zeug schneller als 5 km/h (3 mph) bewegt,
wird der Schaltvorgang durch das zuschalt-
bare Allradantriebssystem verhindert.

Schaltvorgang in die Stellung NEUTRAL (N)
Weitere Informationen zum Verfahren für das
Schalten in den Leerlauf finden Sie im
Kapitel „Schleppen im Freizeitbereich“.
Hinteres elektronisches Sperrsystem
(Hinterachssperre) – je nach Ausstattung
Die Hinterachssperre bietet eine mechani-
sche Verriegelung des hinteren Differenzials,
um eine bessere Traktion in der Stellung
4WD LOW (zuschaltbarer Allradantrieb,
untere Ganggruppe) zu ermöglichen. Die
Taste REAR LOCK (Hinterachssperre)
befindet sich auf dem Selec-Terrain-Knopf. Aktivieren der Hinterachssperre
Um die Hinterachssperre zu aktivieren,
müssen die folgenden Bedingungen erfüllt
werden:
1. Das Allradantriebssystem muss in der
Stellung 4WD LOW (zuschaltbarer
Allradantrieb, untere Ganggruppe) sein.
2. Die Zündung muss im Modus ON (Ein) sein, und der Motor muss laufen.
3. Die Fahrgeschwindigkeit muss unter 15 mph (24 km/h) sein.
4. Zum Aktivieren der Hinterachssperre drücken Sie die Taste REAR LOCK
(Hinterachssperre) einmal.
Taste „REAR LOCK“ (Fond verriegeln) Deaktivieren der Hinterachssperre
Um die Hinterachssperre zu deaktivieren,
müssen die folgenden Bedingungen erfüllt
werden:
1. Die Hinterachssperre muss aktiviert sein,
und die Kontrollleuchte der Hinterachs-
sperre muss eingeschaltet sein.
2. Die Zündung muss im Modus ON (Ein) sein, und der Motor muss laufen.
3. Zum Deaktivieren der Hinterachssperre drücken Sie die Taste REAR LOCK
(Hinterachssperre) einmal.
HINWEIS:
Es kann auch erforderlich sein, langsam
zu fahren und dabei hin und her zu
lenken, um die Aktivierung bzw. Deaktivie-
rung der Hinterachssperre abzuschließen.
Bei Aktivierung der Hinterachssperre
beginnen die Kontrollleuchten im Kombi-
instrument und auf der Taste REAR LOCK
(Hinterachssperre) zu blinken. Wenn der
Schaltvorgang abgeschlossen ist, bleiben
die Kontrollleuchten der Hinterachssperre
eingeschaltet.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 174
